Схема монтажного блока предохранителей на лада калина: расположение

Видео инструкция

Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.

Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
Отключаем штекер с питанием, приходящий на цепь электропроводки.
Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.

Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

Что делать, если замена предохранителя не помогла

Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

Перечень контактных реле

Если открыть главный блок предохранителей Калины 2, мы увидим набор корпусов электрических реле. Других блоков, содержащих реле, в автомобиле нет. Перечислим элементы, применяемые в комплектации «Люкс» (21927/21947):

К1: реле вентиляторов радиатора;
К2: реле, включающее блокираторы дверей;
К3: добавочное реле стартёра;
К4: дополнительное реле (коммутирует ток 50А);
К6: реле стеклоочистителей;
К7: реле, включающее дальний свет;
К8: реле сигнала;
К9: реле, включающее ближний свет;
К10: реле обогревателя заднего стекла;
К11: основное реле зажигания;
К12: реле, включающее топливный насос;
К13: дополнительное реле;
К14: реле вентиляторов радиатора 3;
К15: реле обогревателя лобового стекла 1;
К16: реле обогревателя лобового стекла 2;
К17: реле, включающее компрессор кондиционера.

Можно сравнить схемы расположения элементов в «Люксе» и в «Норме/Стандарте»:

Рассмотрим данные, актуальные для комплектаций «Норма/Стандарт»:

K1-К12: указано выше;
К13: реле вентиляторов радиатора 3;
К14: реле обогревателя лобового стекла 1;
К15: реле обогревателя лобового стекла 2;
К16: реле компрессора кондиционера.

Последний список актуален и для «Калины Кросс Норма». А в более дорогих комплектациях кроссовера наверняка будет применена схема «Люкс».

При возникновении неисправностей связанных с работой электрических принадлежностей на Лада Калина не стоит спешить лезть в механическую часть. Может проблема кроется в сгорании плавких предохранителях. Но, не все автомобилисты знают, где расположен блок предохранителей Лада Калина и их маркировку.

Регулировка кулисы

Часто после ее ремонта на «Калине» не включается задняя передача. Скорость выжима педали при этом не имеет значения. Вместе с ней пропадет и пятая передача. Чтобы устранить неисправность, необходимо выполнить регулировку положения кулисы. Как это сделать? Нужно найти хомут кулисы и ослабить его.

Далее рычаг переводится в нужное положение (задняя или пятая скорость). Хомут затягивается. Следует проверить эффективность регулировки на заведенном двигателе. Если после этого у вас все равно не включается задняя скорость на «Калине», выполните регулировку по первой передаче. Переведите рычаг коробки в соответствующее положение, предварительно ослабив болт. Проверните привод кулисы против часовой стрелки до тех пор, пока рычаг не упрется в фиксатор реверсивной передачи R. Выставляя глубину посадки кулисы на карданчик КПП, вы возобновите исправность работы коробки.

Что такое предохранитель

Да, вы правильно поняли, даже это знают далеко не все автолюбители. В особенности те, кто открывает капот, дабы убедиться в очередной раз, что сия шайтан-машинерия за гранью его понимания.

Предохранители – небольшие элементы, плавящиеся при перегрузках, тем самым размыкая цепь тока. Подробно рассматривая блок предохранителей Приоры, легко заметить, что они состоят из токопроводящего элемента, который содержит в себе несколько пластинок из разных материалов. Именно между ними находятся легкоплавкие вставки.

Сами предохранители очень дешевые для Лады Приора. Стоит один из них от 25 до 55 рублей.

Блок реле и предохранителей

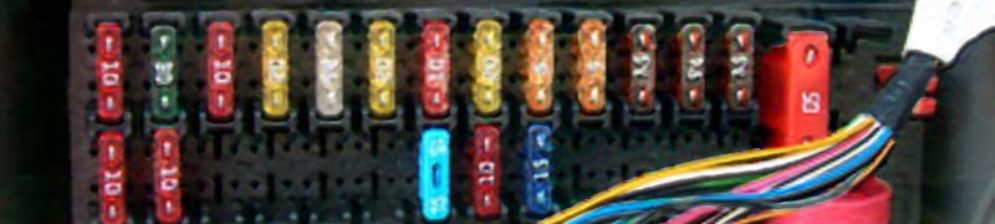

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах. Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

F6 (20 А) — звуковой сигнал.

Если данный предохранитель и реле К8 исправные, но сигнал не работает, проверьте сам клаксон. Он расположен под передним бампером около радиатора. Иногда бывает достаточно покрутить винт регулировки тональности. Расположение неудобное, потому что в него легко может попасть вода, как вариант можно переустановить его в более высокое место, либо установить другой клаксон, который менее чувствителен к воде и влаге.

F7 (10А) — ЖК индикатор приборной панели, стоп-сигналы, освещение салона. Если не работают стоп-сигналы, проверьте этот предохранитель. Если он целый, проверьте выключатель стоп-сигналов, который находится у основания педали тормоза, представляет из себя круглую деталь с подключёнными к его клеммам двумя проводами. Если дело в нём, то поможет замена. Стоит около 100 рублей. Также проверьте лампы в задних фарах. Если не горит один стоп-сигнал, то скорее всего перегорела лампа. Если не горят оба сигнала, то скорее всего дело в реле, предохранителе или выключателе.

F8 (20 А) — элемент обогрева заднего стекла. Если заднее стекло не отпотевает при включённом обогреве, проверьте этот предохранитель, реле К4 и К10, а также предохранитель F4.

F9 (5 А) — правые лампы габаритов, лампа в перчаточном ящике. Если не работает правая сторона — не горят правый передний и правый задний габариты, проверьте этот предохранитель, а также сами лампы.

Силовые предохранители

Основные предохранители питания и диагностический разъем находятся под крышкой рядом с прикуривателем.

Цепи управления двигателем защищены тремя предохранителями, размещенными под крышкой в обшивке туннеля пола. Системные реле собраны в блок и установлены под центральной консолью. В агрегате также есть встроенный предохранитель электровентилятора системы охлаждения двигателя.

Замена главных предохранителей

Подготовить автомобиль к работе и отсоединить клемму провода от отрицательной клеммы аккумуляторной батареи.
Используя отвертку в качестве рычага, откройте и снимите крышку с центральной консоли.

В блоке предохранителей / реле есть пинцет для извлечения предохранителей из гнезда. Плохой предохранитель вызван перегоревшей резьбой.

Установите предохранитель на место, подключите аккумулятор и убедитесь, что двигатель работает нормально. После завершения проверки установите крышку на место.

Замена реле и дополнительного предохранителя

Подготовить автомобиль к работе и отсоединить клемму провода от отрицательной клеммы аккумуляторной батареи.
Снимите правую облицовку консоли панели приборов.
Торцевым ключом отверните гайку крепления блока реле.
Извлеките блок реле из-под консоли панели приборов.
Отодвиньте агрегат в сторону по длине проводки.

Блок реле системы управления двигателем и дополнительный предохранитель: 1 – реле включения топливного насоса; 2 – предохранитель электровентилятора системы охлаждения (50А); 3 – реле включения электровентилятора системы охлаждения (низкая скорость); 4 – главное реле; 5 – реле электровентилятора системы охлаждения (высокая скорость)

Снимаем предохранитель электровентилятора системы охлаждения двигателя. Проверяем предохранитель и заменяем неисправный.

Так же заменяем реле системы управления двигателем.
Установите блок реле под центральную консоль и закрепите гайкой.
Подключаем аккумулятор и убеждаемся, что система управления двигателем исправна.
После завершения проверки установите правую облицовку консоли панели приборов.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя.

0.00%
Осталось:

Процесс замены

Для того чтобы поменять предохранитель прикуривателя модели Лада Калина, необходимо добраться до монтажного блока. Он должен располагаться за декоративной панелью, в левой части передней консоли.

Отщелкиваем пластиковые фиксаторы.
Берем пинцет, находящийся в монтажном блоке.
Вытаскиваем предохранитель №20 (первое поколение). Другой защитный элемент имеет №18 (второе поколение).
Устанавливаем новый предохранитель.

Важно, чтобы значение новой детали совпадало с рекомендованными производителем (15 ампер – первая генерация, 20 ампер – вторая). В противном случае велика вероятность увеличенной нагрузки по цепи, срабатывания предохранителя

Это может вызвать оплавление проводки, короткое замыкание и пожар.

Блок предохранителей и реле в салоне Лада Калина 1

Основной блок расположен в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.

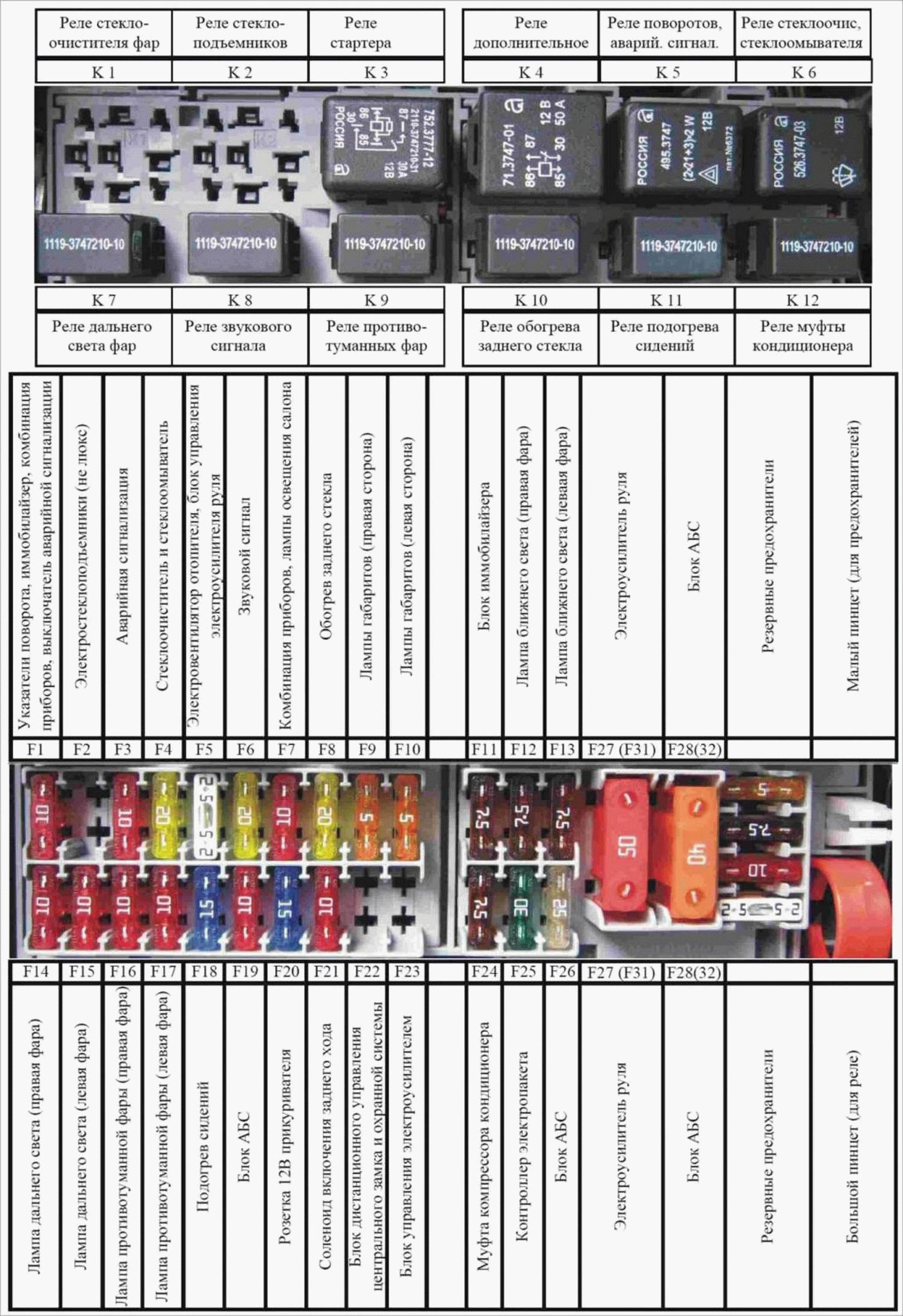

Схема предохранителей и реле в салоне Lada Kalina

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемников дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей поворота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предохранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Номер предохранителя	Ток, А	Расшифровка
F1	10	Указатели поворота (блок управления иммобилайзером, щиток приборов, выключатель аварийной сигнализации)
F2	30	Электростеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Стеклоочиститель и стеклоомыватель
F5	25	Электровентилятор отопителя, блок управления электроусилителем рулевого управления, предохранитель печки калины.
F6	20	Звуковой сигнал
F7	10	Щиток приборов, лампы освещения салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой стороны автомобиля
F10	5	Лампы габаритного света с левой стороны калины
F11	7,5	Блок управления иммобилайзером
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары

№	Ток, А	Защищаемые цепи
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	10	Противотуманная фара*
F17	10	Противотуманная фара*
F18	15	Подогрев сидений*
F19	10	АБС*
F20	15	Предохранитель прикуривателя Лада Калина
F21	10	Соленоид блокировки передачи заднего хода
F22	15	Блок дистанционного управления центральным замком и охранной системой автомобиля
F23		Блок управления электроусилителем рулевого управления
F24		Резерв (муфта компрессора кондиционера калины)
F25		Резерв (контроллер электропакета)
F26		Резерв (АБС)
F27 (F31)	50	Электроусилитель рулевого управления
F28	50*	Резерв, АБС

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

Предохранители и реле системы управления двигателем Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, расположенными под крышкой в облицовке туннеля пола.

Для доступ нужно поддеть отверткой и снять крышку с центральной консоли.

Расшифровка

Обозначение на изображении	Сила тока, А	Защищаемые цепи
F1	15	Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
F2	15	Топливный насос, предохранитель бензонасоса калины.
F3	15	Электронный блок управления (цепи постоянного питания)

Реле системы собраны в блок и установлены под центральной консолью. В блок дополнительно встроен предохранитель электровентилятора системы охлаждения двигателем.

Дополнительные реле и предохранитель расположены с правой стороны внизу панели приборов.

Чтобы доступа, необходимо снять правую накладку консоли панели приборов

Устраняем неисправности насоса

Теперь перейдем к рассмотрению ситуации, когда причина кроется непосредственно в самом топливном насосе. Замена узла – это кардинальная мера, без которой можно обойтись практически в подавляющем большинстве случаев.

Читать дальше: Замена стекла на шкода октавия а5

Схема

Для проверки насоса LADA Kalina потребуется выполнить его демонтаж.
Доступ к месту расположения устройства обеспечивается через заднюю часть салона. Для этого потребуется снять подушку заднего посадочного ряда.
Модуль насоса закрыт специальной крышкой, при съеме которой потребуется демонтировать фиксирующий крепеж.
При включении зажигания насос может не качать совсем или подавать топливо с перебоями. Если это присутствует, то устройству требуется профилактическая процедура или замена.
Дальнейший демонтажный процесс предусматривает снятие крышки и отсоединение патрубков.
Теперь можно открутить стопорящее кольцо, после чего нужно аккуратно вынимать насос из полости топливного бака.
Демонтированный узел внимательно осматриваем на предмет засорения присутствующего в его модуле фильтра, который выполнен в виде сетки. Если она не сильно засорена, то можно промыть, а когда присутствуют разрывы и высокая степень загрязнения, тогда требуется безальтернативная замена.

Такой вид регламентных работ не освещен эксплуатационным руководством Лада Калина. Несмотря на это, к замене сетки на насосе следует прибегать спустя каждые 50 тыс. км пройденного пути. Такой опыт имеет право на жизнь в связи с недостаточным качеством отечественного топлива.

Определить необходимость замены фильтрующего компонента насоса совсем несложно. Как отмечалось, это выполняется посредством визуального осмотра. Обычно в сетке присутствует грязно-бурая смесь, в которую включены металлические частицы и прочий мусор. Дно стакана насосной сборки часто бывает усеяно твердыми частицами разной природы.

Касаемо ранее указанной возможности промывки сетки многие специалисты отрицательно относятся к данной практике. По сравнению с трудозатратами на демонтаж насоса, стоимость самой сетки совсем ничтожна – порядка 100 руб. Рациональней и правильней, на наш взгляд, будет ее заменить, главное знать, где находится она.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто. Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
F3, 15А: электропривод АКП, также питание ЭБУ АКП;
F4, 15А: питание узла подушек безопасности;
F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
F9, 5А: все «габариты» справа;
F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
F11, 5А: задние «противотуманки»;
F12, 10А: лампа ближнего света, электрокорректор правой фары;
F13, 10А: лампа ближнего света, электрокорректор левой фары;
F14, 10А: лампа дальнего света справа;
F15, 10А: лампа дальнего света слева;
F16, 10А: «противотуманка» справа;
F17, 10А: «противотуманка» слева;
F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
F19, 7,5А: питание контроллера ABS;
F20, 15А: сигнал;
F21, 10А: двигатель топливного насоса;
F22, 15А: омыватели лобового и заднего стекла, дворник задний;
F23, 5А: питание диагностического разъема, а также приборной панели;
F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
F25, 7,5А: напряжение на датчике педали тормоза;
F26, 7,5А: приводы клапанов ABS;
F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Блок сильноточных предохранителей находится под капотом рядом с АКБ. Его элементы:

FF1, 40A (30А): цепь обогревателя лобового стекла;
FF2, 60A: линия генератор-АКБ;
FF3, 60A: линия генератор-АКБ;
FF4, 40A: вентиляторы радиатора;
FF5, 50A: питание узла ЭУР;
FF6, 40A: питание возвратного насоса ABS.

Расположение основного монтажного блока предохранителей

Основной блок предохранителей и реле Лада Калина расположенный под левой панелью от руля, где находится переключатель главного света.

Для того, чтобы получить доступ к основной панели предохранителей Лада Калина нужно сделать ряд манипуляций:

На закрывающей панели, слева и справа есть пазы, за которые нужно потянуть поочередно. Также снизу. Эту операцию стоит делать аккуратно, чтобы не сломать пластиковые крепления.

Аккуратно дёргаем снимая с пазов

Получен доступ к блоку предохранителей

Таким образом, меняются предохранители и реле основного блока Лада Калина, а также плата управления.

Расположение дополнительного блока предохранителей

Дополнительный блок предохранителей отмечен стрелочкой на фото

Дополнительный блок реле и предохранителей Лада Калина находится справа от ног переднего пассажира. Доступ к нему открывается, если открутить болты крышки и демонтировать ее. Для того чтобы демонтировать этот блок следует выкрутить 3 болта крепления. Процесс замены производится так само, как и у основного блока.
