Устройство глушителя на лада калина 111730

Как произвести ремонт глушителя

В случае, если глушителю вашего автомобиля требуется ремонт или же полная его замена, не рекомендуется производить данную работу самостоятельно, поскольку существует большой риск того, что вы только ухудшите состояние выхлопной системы, а возможно и всего транспортного средства в целом. Для того, чтобы не допустить подобной ситуации, обращайтесь исключительно в специализированные автосервисы. В нашем автосервисе квалифицированные специалисты, обладающие необходимой компетенцией в области работы с выхлопными системами, со знанием дела проведут диагностику выхлопной системы вашего автомобиля, а также, при необходимости, произведут ремонт или установку нового глушителя за максимально короткие сроки.

В случае если вы столкнулись с какой-либо неисправностью в работе выхлопной системы и вам требуется ее диагностика, ремонт или замена глушителя, то специалисты нашего салона с радостью помогут вам в этом, поскольку мы осуществляем все виды данных работ!

Инструменты:

Отвертка крестовая средняя
Отвертка плоская средняя
Плоскогубцы
Ключ трещоточный
Удлинитель
Головка на 8 мм
Высокая головка на 10 мм
Высокая головка на 13 мм
Гаечный ключ рожковый на 13 мм
Гаечный ключ рожковый на 17 мм – 2 шт.
Гаечный ключ рожковый на 19 мм
Гаечный ключ накидной прямой на 10 мм
Нож (или скребок)
Щетка металлическая
Зубило
Молоток средний

Детали и расходники:

Прокладка впускного коллектора и катколлектора
Уплотнительные прокладки патрубков модуля впуска (при необходимости)
Уплотнительная прокладка дополнительного глушителя
Аэрозольная смазка типа WD-40 или аналогичная
Графитная смазка
Ветошь

Примечания:

Уплотнительная прокладка впускного коллектора двигателей ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 типа «сэндвич» изготовлена из двух соединенных между собой контактной сваркой тонколистовых стальных пластин, облицованных безусадочным термостойким материалом. Прокладка выполнена общей для впускного коллектора и катколлектора системы выпуска отработавших газов.

При повреждении прокладки впускного коллектора возможна неустойчивая работа двигателя на холостом ходу из-за подсоса во впускной тракт дополнительного воздуха, а также прорыв отработавших газов (коллектор «сечет»). Если подтяжкой гаек крепления впускного коллектора и катколлектора не удается восстановить герметичность соединения, замените прокладку.

1. Снизьте давление в системе питания, как описано здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отсоедините от дроссельного узла разъем проводов и воздухоподводящий рукав, как описано здесь.

4. Ослабьте затяжку хомута крепления шланга к вакуумному усилителю тормозов и снимите шланг с модуля впуска.

5. Отсоедините от модуля впуска шланги малой ветви системы вентиляции картера и продувки адсорбера.

6. Высокой головкой на 13 мм отверните заднюю гайку крепления модуля впуска.

Устройство и функции резонатора

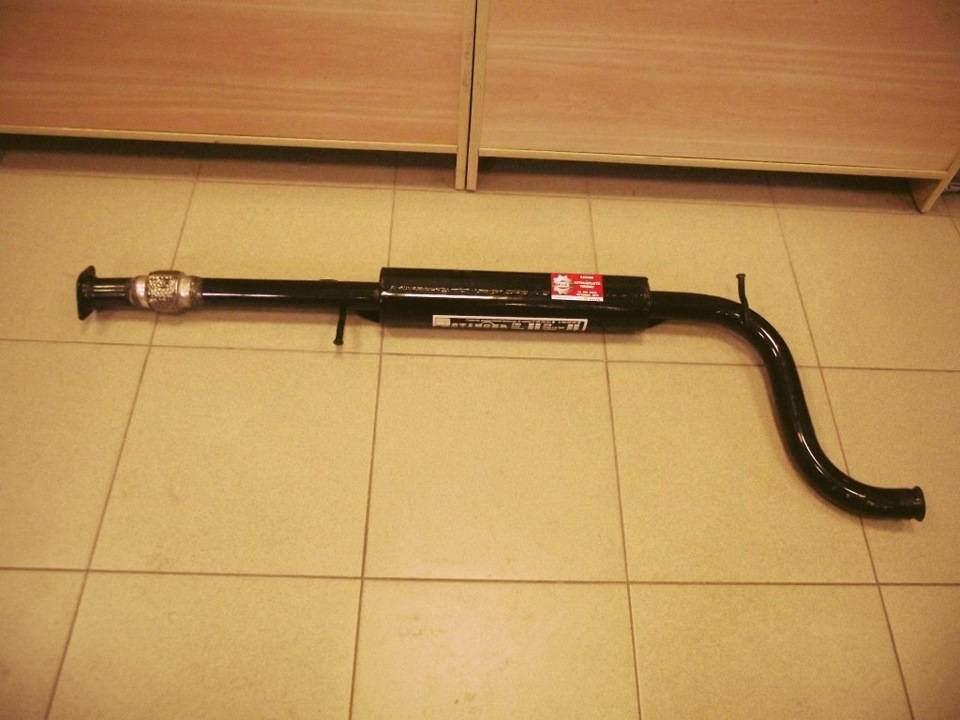

Вот эта часть глушителя

Устройство резонатора на Калине представляет собой конструкцию, каждое звено которой выполняет свою функцию. Воздушные потоки газов оседают на отражателях — важнейших компонентах, которые входят в состав резонатора воздушного фильтра. Газы испаряются за счет взаимодействия двух потоков, проходящих по полостям выпускного резонатора. Резонаторы впуска и выпуска выполняют одну и ту же функцию: перегоняют газ по выхлопной системе.

Исправность устройства автомобильного резонатора оказывает влияние на долговечность всех составляющих двигателя. Каждый элемент выхлопной системы подвергается воздействию агрессивной среды и больших температур, и резонатор глушителя не является исключением. Результативность функционирования резонатора выхлопной системы обуславливается состоянием катализатора, чистотой глушителя и диаметром труб.

Резонатор глушителя на Калине производится двух видов: для двухтактных и четырехтактных двигателей. Специалисты отмечают, что для моторов на 4 такта воздушный резонатор является помехой и при его отсутствии мощность двигателя можно увеличить примерно на 15%. В свою очередь автомобильный или чаще мотоциклетный резонатор исполняет важнейшую задачу в двухтактном моторе, потому что при его отсутствии не только выхлопные газы, но и недогоревшее топливо начнет выплескиваться из двигателя наружу. Это приведет к снижению скоростной мощи и увеличению расхода топлива во время движения.

По сравнению с системами на других автомобилях, резонатор на Калине имеет гофру. Это связано с наибольшей подвижностью конструкции, то есть в данном случае напрямую зависит от стандартного соединения через кольцо. Но его уже будет недостаточно. Все составляющие резонатора и глушителя должны выполняться из высококачественной нержавеющей стали.

Как определить неисправность глушителя на «Ладе Калина»

Автомобили отечественного производства имеют упрощённую конструкцию выхлопной системы. Благодаря этому водитель без труда сможет определить неисправности в работе глушителя «Лады Калина».

Прежде всего необходимо уточнить, какие именно риски возможны при использовании неисправного устройства:

если в «глушаке» образовалась дыра, токсичные газы могут поступить в салон. Опасность состоит в том, что выхлопные газы не имеют цвета и запаха. После даже непродолжительного периода вдыхания водитель может почувствовать головную боль, тошноту и усталость;
если механизм системы вышел из строя, то сразу же будут заметны громкие хлопки в резонаторе. А сегодня многие районы города и развлекательные учреждения ограничивают уровень шума на своей территории, поэтому водитель автомобиля может получить штраф;
снижение комфортности во время поездок, так как уровень шума при неисправном глушителе не позволит разговаривать или слушать музыку.

Неисправности можно определить самостоятельно. Для этого не требуется каких-то специальных знаний или оборудования.

Важно, чтобы глушитель всегда находился в строго горизонтальном положении

Пошаговая инструкция для диагностики неисправности

Действуйте в такой последовательности:

Внимательно прислушайтесь к шумам, которые возникают при движении автомобиля. Если глушитель неисправен, то машина будет работать намного громче, чем ранее. И также стуки или характерное бульканье во время езды говорят о поломках в выхлопной системе.
Поднимите машину на домкрате и осмотрите корпус устройства. На нём не должно быть дыр или даже обычной ржавчины. Если на корпусе уже имеются ржавые следы, то, скорее всего, внутри корпуса также есть какие-то дефекты.
При езде внимательно проследите за качеством выхлопных газов. Если из глушителя периодически вырывается чёрный и плотный дым, то в работе выхлопной системы точно не всё в порядке.
Заведите мотор и несколько минут погазуйте. После выключите зажигание и проверьте температуру двигателя. После непродолжительной работы мотор не должен успеть накалиться. Если есть перегрев, значит, механизм не справляется со своей работой.

Основные неисправности в работе глушителя

И также к неисправностям можно отнести и следующие факторы:

механические повреждения во время езды или парковки;
сильная коррозия, в результате которой на корпусе глушителя или резонатора образуются дыры;
прогорание мелких элементов, из-за чего вся система теряет герметичность.

Выбил катализатор, это плохо для машины?

Как я писал сверху это просто система экологии, и если ее не будет, то машина наоборот улучшит свои характеристики (мощность, расход). Если сказать просто, то двигателю все равно до этого нейтрализатора, есть он или его нет.

Но почему же на многих машинах, если этот узел вышел из строя (скажем, оплавился, забился или посыпался), начинает гореть CHECK ENGINE и авто начинает вести себя не нормально, пропадает тяга, иногда немного троит, да банально вообще может не запуститься.

И тут друзья все просто. Если катализатор оплавился или забился, то отработанные газы не могут через него нормально пройти, а это означает, что часть возвращается обратно в камеру сгорания и делает вновь поступившую горючую смесь менее эффективной. Мотор душит сам себя.

Если оплавления нет, но загорелся «ЧЕК» то возможно, от большого пробега он просто износился. В современных машинах есть так называемые датчики кислорода (лямбда зонты), один стоит перед катализатором, другой после и улавливает наличие вредных соединений, если их процент вырос — то вторая (или еще называют нижняя «лямбда») подает сигнал, что нейтрализатор не работает (либо делает свою работу не так как нужно) И ЕГО НУЖНО ЗАМЕНИТЬ. Кстати некоторые машины могут даже не запуститься (дань экологии).

Таким образом — выбивая или удаляя его, вы просто освобождаете выпускной тракт автомобиля от препятствия в виде фильтра и понижаете его экологическую норму. НО ЕЩЕ РАЗ — ЭТО НИКАК НЕ СКАЗЫВАЕТСЯ НА РЕСУРСЕ СИЛОВОГО АГРЕГАТА!

НО чтобы ваш автомобиль нормально ездил вам нужно «прошиться» под пониженный экологический класс (обычно это ЕВРО2) или поставить обманку. Иначе программа в ЭБУ не даст вам нормально ездить.

Как определить неисправность глушителя на «Ладе Калина»

Прежде всего необходимо уточнить, какие именно риски возможны при использовании неисправного устройства:

если в «глушаке» образовалась дыра, токсичные газы могут поступить в салон. Опасность состоит в том, что выхлопные газы не имеют цвета и запаха. После даже непродолжительного периода вдыхания водитель может почувствовать головную боль, тошноту и усталость;
если механизм системы вышел из строя, то сразу же будут заметны громкие хлопки в резонаторе. А сегодня многие районы города и развлекательные учреждения ограничивают уровень шума на своей территории, поэтому водитель автомобиля может получить штраф;
снижение комфортности во время поездок, так как уровень шума при неисправном глушителе не позволит разговаривать или слушать музыку.

Важно, чтобы глушитель всегда находился в строго горизонтальном положении

Пошаговая инструкция для диагностики неисправности

Действуйте в такой последовательности:

Внимательно прислушайтесь к шумам, которые возникают при движении автомобиля. Если глушитель неисправен, то машина будет работать намного громче, чем ранее. И также стуки или характерное бульканье во время езды говорят о поломках в выхлопной системе.
Поднимите машину на домкрате и осмотрите корпус устройства. На нём не должно быть дыр или даже обычной ржавчины. Если на корпусе уже имеются ржавые следы, то, скорее всего, внутри корпуса также есть какие-то дефекты.
При езде внимательно проследите за качеством выхлопных газов. Если из глушителя периодически вырывается чёрный и плотный дым, то в работе выхлопной системы точно не всё в порядке.
Заведите мотор и несколько минут погазуйте. После выключите зажигание и проверьте температуру двигателя. После непродолжительной работы мотор не должен успеть накалиться. Если есть перегрев, значит, механизм не справляется со своей работой.

Основные неисправности в работе глушителя

И также к неисправностям можно отнести и следующие факторы:

механические повреждения во время езды или парковки;
сильная коррозия, в результате которой на корпусе глушителя или резонатора образуются дыры;
прогорание мелких элементов, из-за чего вся система теряет герметичность.

Как произвести ремонт глушителя

При разработке большинства современных автомобилей в их конструкции широко используются технические решения, основная задача которых, – обеспечение максимального комфорта для водителя и пассажиров транспортного средства. Кроме того, автомобиль, который сходит сегодня с конвейера, просто обязан дружелюбно относиться к окружающей среде: минимально загрязнять воздух и создавать небольшой уровень шума при движении. Особенно строги экологические нормы в Европе и США, но и Россия постепенно движется в том же направлении.

Уменьшение количества вредных выхлопов в атмосферу и уровня шума машины достигается за счет конструкции выхлопной системы и работы катализатора, в задачу которого входит нейтрализация основных токсичных газов, образующихся во время работы двигателя. Это необходимая деталь любого авто, на Западе без катализатора машина вообще не может эксплуатироваться, но в России ситуация несколько иная. Дело в том, что катализатор стоит достаточно дорого (в его конструкции используются драгоценные металлы), поэтому после окончания срока службы этого элемента для него ищут различные более дешевые альтернативы.

Одним из наиболее распространенных способов замены катализатора является установка пламегасителя в выхлопную систему автомобиля. В настоящее время можно легко найти пламегаситель для любого типа двигателя, их изготовлением занимаются многие известные иностранные и отечественные производители автомобильных запчастей. Наиболее распространенным является так называемый универсальный пламегаситель, их изготовлением занимаются такие известные бренды, как «Платиник», «Асмет», «Ферроз» (Польша), «Ассо» (Италия), «Симонс» (Финляндия), «Валкер», «Юниверсал» (Эстония), «Мармиттезара» (Италия).

Основные неисправности и очередность выполнения работ по замене глушителя

К основным неисправностям глушителей Лада Калина следует отнести:

прогорание гофры глушителя;
неисправности катализатора;
прогорание прокладки;
обрыв резиновых пристяжек и т.д.

Однако главным и определяющим дефектом остается прогорание глушителя. Поэтому мы изучим вопрос замены глушителя Лада Калина своими руками, предварительно подготовив к этому слесарные инструменты и сам автомобиль. При подготовке транспортного средства к ремонту подбираем площадку без наклонов и устанавливаем авто в режиме стояночного тормозного устройства и включенной первой скорости.

Очередность проведения работ при демонтаже глушителя на Лада Калина:

Подготовив необходимый инструмент для проведения ремонта, демонтируем хомут, стягивающий трубу глушителя в месте соединения с резонатором. Эта операция проводится при помощи пары ключей на «13», можно для комфортности подобрать головку с воротком и накидной ключ.
Бывает так, что гайки крепления «глушака» прикипели к основе и их очень трудно отвинтить даже при помощи специальных жидкостей. Когда уже нет надежды на благополучный демонтаж изделия, проще подготовить новый крепеж, а старые гайки необходимо срезать «болгаркой».
После демонтажа стягивающего хомута необходимо слесарным молотком нанести несколько несильных ударов по длине окружности изгиба глушителя для облегчения полного снятия изделия. После этого руками надавить на глушитель в противоположную от хода движения транспортного средства сторону.
Затем снимаем резиновые пристежки по бокам изделия.
Демонтируем «глушак», отставляем негодную деталь в сторону и устанавливаем новую деталь, причем делаем все по принципу «от обратного».

Технологическая операция занимает всего пару часов времени, после чего автомобиль вновь готов к эксплуатации.

Обычно глушители выдерживают довольно длительный срок эксплуатации. На моей памяти было много машин, и практически у всех срок службы глушителей был одинаковый. К примеру, на «Двенадцатой» мы заменили его примерно в 50 000 км, а на Семерке совсем недавно прогорел резонатор, когда пробег был 60 000 км. На Калине пока чуть больше 40 тысяч накатал, но слава Богу, пока все отлично и признаков прогорания нет.

Сразу скажу, что снимать и ставить обратно на примере Калины и не хотел, просто по предыдущему опыту покажу, как выполняется данная процедура, но с фотографиями на примере своего универсала. Просто наглядно покажу, что и где нужно снять и открутить.

Итак, для выполнения этого ремонта, вам понадобится:

Смазка WD-40 или ее аналоги, типа всевозможных жидких ключей
Ключи на 13, желательно накидной и головка с воротком
Молоток (не всегда может понадобиться)

Сначала покажу где находится хомут, соединяющий резонатор и глушитель, так как именно его необходимо будет открутить.

Первым делом обязательно нанесите смазку на болты и гайки крепления хомута, так как они прикипает основательно и открутить в некоторых случаях его просто невозможно. Спустя минут 10 открутите гайки. С одной стороны можно полностью, а вторую просто слегка отвернуть.

После этого отводим хомут в сторону и теперь можно небольшими стуками по изгибу глушителя, сбить его с места соединения с резонатором. Зачастую проблем на этом шаге не возникает и он легко сбивается или даже снимается без лишних усилий.

После этого необходимо освободить глушитель от крепежа, снять его с резинок, которые его держат. Всего их две. Первая находится около задней балки. Более наглядно показано на фото ниже:

А вторая в задней части автомобиля, практически у выхлопной трубы. Ее местоположение тоже показано на снимке:

После проделанных действий можно спокойно и без препятствий снимать глушитель и производить замену на новый. Установка происходит в порядке обратном снятию. Цена данной детали в магазинах автозапчастей примерно составляет 1050 рублей.

Описание конструкции

Система выпуска отработавших газов:

1 — теплозащитный экран;

2 — уплотнительная прокладка;

3 — катколлектор;

4 — датчик концентрации кислорода;

5 — металлокомпенсатор;

6 — резиновые подушки;

7 — дополнительный глушитель;

8 — основной глушитель;

9 — уплотнительное кольцо;

10 — хомут.
Система выпуска состоит из выпускного коллектора, выполненного заодно с каталитическим нейтрализатором (катколлектором), дополнительного и основного глушителей и соединяющих их труб.

Катколлектор с датчиком концентрации кислорода

В верхней части катколлектора (до нейтрализатора) установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд). На автомобилях, соответствующих нормам концентрации вредных веществ Euro-3, применяются два датчика концентрации кислорода: второй — диагностический—установлен после нейтрализатора в нижней части катколлектора Каталитический нейтрализатор отработавших газов предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и не-сгоревших углеводородов. На автомобиле установлен нейтрализатор с металлическим носителем. Он состоит из множества сот, изготовленных из гофрированной фольги и покрытых катализаторами дожи-га. Проходя через соты нейтрализатора, оксид углерода превращается в малотоксичный углекислый газ, а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90-95%. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем — контроллер, определяющий количество подаваемого топлива в зависимости от показаний датчика концентрации кислорода При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная. Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания. При пропусках искрообразования не сгоревшее топливо, попадая в нейтрализатор, догорает и закоксовывает соты, что может привести к полной закупорке выпускной системы и остановке (или сильной потере мощности) двигателя. Контроллер имеет функцию защиты нейтрализатора от пропусков зажигания, которые могут быть обнаружены в одном или двух цилиндрах одновременно Контроллер при этом отключает подачу топлива в эти цилиндры, а сигнализатор неисправности системы управления двигателем, расположенный в комбинации приборов, загорается в мигающем режиме В этом случае необходимо прекратить движение, остановить двигатель, попытаться найти причину и устранить неисправность. Если этого сделать не удается, необходимо отбуксировать автомобиль до ближайшей станции технического обслуживания.

Глушители и катколлектор — неразборные узлы, при выходе из строя должны заменяться новыми. Между катколлек-тором и головкой блока цилиндров установлена металлоармированная термостойкая прокладка (общая для катколлектора и впускной трубы). Снятие катколлектора см. в разд. «Замена прокладки впускной трубы и катколлектора».

К катколлектору на трех шпильках крепится труба дополнительного глушителя. Соединение уплотнено термостойкой прокладкой. В трубу дополнительного глушителя встроен металлокомпенсатор. Он уменьшает передачу колебаний силового агрегата на систему выпуска отработавших газов.

Задняя часть трубы дополнительного глушителя соединена с трубой основного глушителя шарнирно. Между их фланцами находится металлическое кольцо со сферической наружной поверхностью. Внутренняя поверхность фланцев — также сферическая, сами фланцы стянуты хомутом.

На кузове, над дополнительным глушителем и металлокомпенсатором, установлены теплозащитные кожухи Система выпуска подвешена к кузову на четырех резиновых подушках. Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений.
