Расположение реле Лада Калина
Реле безопасности расположены в том же блоке слева от ноги водителя, что и предохранители. Ниже указан перечень для основных комплектаций Калины. В случае с более дорогими «Норма» и «Люкс» необходимо учесть, что разница между ними минимальна, но она все же есть и часть реле в первой отсутствуют.
| Номер реле | Сила тока, ампер | Назначение в комплектации «Стандарт» | Назначение в комплектациях «Норма» и «Люкс» |
| К1 | 50 | Разгрузочное реле | |
| К2 | 30 | Дополнительное реле стартера | |
| К3 | 30/40 | Реле стеклоочистителя | Реле электровентилятора охлаждения радиатора |
| К4 | 30 | Реле электровентилятора охлаждения радиатора | |
| К5 | 30 | Реле указателей поворота | Реле муфты компрессора кондиционера |
| К6 | 30 | Реле электростеклоподъемников | Реле обогрева заднего стекла |
| К7 | 20 | Реле дальнего света фар | |
| К8 | 20 | Реле звукового сигнала | |
| К9 | 20 | Реле ближнего света фар | |
| К10 | 20 | Резервный | Реле света заднего хода (в комплектациях с АКПП) |
| К11 | 20 | Главное реле ЭСУД | |
| К12 | 20 | Реле топливного насоса | |
| К13 | 20 | Реле обогрева сидений | |
| К14 | 30/70 | Реле аварийной сигнализации | Реле обогрева ветрового стекла |
| К15 | 30 | Реле обогрева заднего стекла | — |
| К16 | 30 | Реле аварийной сигнализации дополнительное | — |
Владельцы Kalina с функцией «ЭРА-ГЛОНАСС» найдут в своем монтажном блоке такие реле:
| Номер реле | Сила тока, ампер | Назначение реле |
| K1 | 50 | Разгрузочное реле выключателя зажигания |
| K2 | 30 | Дополнительное реле стартера |
| K3 | 30 | Реле очистителя ветрового стекла (ОВИ) / Реле автозапуска |
| K4 | 30 | Реле электровентилятора радиатора максимальной скорости (ОВИ) |
| K5 | 30 | Реле поворотов и аварийной сигнализации (ОВИ) |
| K6 | 30 | Реле обогрева заднего стекла |
| K7 | 20 | Реле дальнего света фар |
| K8 | 20 | Реле звукового сигнала |
| K9 | 20 | Реле ближнего света фар |
| K10 | 20 | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| K11 | 20 | Главное реле ЭСУД |
| K12 | 20 | Реле топливного насоса |
| K13 | 20 | Реле обогрева сидений (ОВИ) |
| K14 | 70 | Реле обогрева ветрового стекла (для отдельных вариантов исполнения(ОВИ)) |
| K15 | 20 | Реле включения аварийной сигнализации |
| K16 | 30 | Реле питания аварийной сигнализации/реле включения лампы заднего хода (ОВИ) |
| K17 | 30 | Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска |
| K18 | 30 | Реле электровентилятора радиатора минимальной скорости (ОВИ) |
Где находится реле стартера
Оно расположилось в монтажном блоке вместе с предохранителями. Последний находится слева от колонки руля и положения водительских ног. Его крышку можно определить по нахождению на ней регуляторов направления света фар и приборной панели.
Расположение реле бензонасоса
Находится среди остальных электроэлементов подобного типа в монтажном блоке. Чтобы добраться до него, надо открыть крышку с помощью маленькой отвертки с плоским наконечником и найти элемент под номером К12.
Расположение реле вентилятора
Отвечает за охлаждение радиатора и его исправность необходимо проверять в случае обнаружения перегрева. В стандартной комплектации оно обозначено как К4, а в люксовой, также, — как К3. Добраться до него можно таким же способом, как и до других подобных элементов – открыв крышку блока предохранителей, расположенного по левой стороне от центральной консоли, и выведя его наружу посредством ключа-десятки.
Расположение реле поворотов
За поворот отвечает реле под номером К5, расположенное на схеме в ее верхней левой части. Элемент, как и другие реле, помещен в блок предохранителей, находящийся в салоне Лады Калины.
Расположение реле дворников
Реле стеклоочистителя имеет номер К3 для стандартных комплектаций Lada Kalina и находится среди других электроэлементов в специальном блоке, вместе с предохранителями электроцепей.
Силовые предохранители
| Наименование | Мощность, ампер | За что отвечает |
| FF1 | 50 | Обогрев лобовых стекол |
| FF2 | 60 | — |
| FF3 | 60 | Генератор |
| FF4 | 40 | Вентилятор охлаждения мотора |
| FF5 | 50 | Электроусилитель руля |
| FF6 | 40 | Мотор АБС |
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Часто перегорают предохранители?
Если постоянно приходится менять защитный элемент, но после ремонта он все равно продолжает гореть, то причину следует искать в другом месте. Скорее всего, по цепи ходит короткое замыкание, предохранитель перегорает.
Стоит осмотреть провода на Лада Калина на предмет заломов или потертостей. Открываем капот и инспектируем состояние кабелей, это поможет выяснить причину сгорания предохранителя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть. В самой цепи возникнет обрыв, срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван, это ведет к срабатыванию предохранителя.
На прикуриватель Лада Калина приходит три провода.
- Основной плюс (красный провод). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
- Постоянный плюс (желтый провод). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
- Постоянный минус (черный провод). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.
Каждый из них стоит проинспектировать, а при необходимости провести ремонт. При замене потребуется паяльная лампа с припоем, а также новые провода. Следует подключить новые кабели подходящего сечения.
Правильный подбор изамена предохранителей на Калине
Предохранитель в машине представляет собой пластиковое изделие с двумя контактами, внутри которого находится плавкая вставка.
Разные предохранители рассчитаны на разное значение тока и при превышении этого параметра вставка перегорает
Очень важно на место нужного предохранителя установить такой же и не ошибиться.
К примеру, если на прикуриватель установлен предохранитель на 15 Ампер, то поставить вставку на 60 Ампер или на 5 уже нельзя.
Дело в том, что при большом токе срабатывания, прибор может сгореть или оплавить проводку в случае неисправности. А при большом токе в 15 Ампер, предохранитель на 5 Ампер может сработать сразу после включения прибора, так как не рассчитан на такую работу.
Плавкие вставки отличаются по цвету и амперажу. В настоящий момент, в автомобилях используют следующие цвета и предохранители:
| Цвет | Наглядно | Ток срабатывания | |
| Коричнево-желтый | 5А | ||
| Коричневый | 7,5А | ||
| Красный | 10А | ||
| Голубой | 15А | ||
| Желтый | 20А | ||
| Белый | 25А | ||
| Зеленый | 30А | ||
| Оранжевый | 40А | ||
| Красный | 50А | ||
| Голубой | 60А |
В автомобилях Лада Калина 1 и 2 поколения используются ножевые предохранители стандартов Norma и Maxi. Последние применяются на Калине 2 в подкапотном пространстве и несколько таких используется на Lada Kalina 1 в салоне.
Чтобы заменить предохранители, в основном блоке есть специальный съемник, который находится в правом нижнем углу.
Источники
- https://DiagCars.ru/38-rele-i-predohraniteli-lada-kalina.html
- https://www.vazdriver.ru/shema_predohraniteley/shema_i_raspolozhenie_predohraniteley_lada_kalina_vaz1117_vaz1118_i_1119.html
- https://iris-auto.ru/blok-predoxranitelej-kalina
- https://rus-avtomir.ru/remont/predohraniteli-kalina
- https://TruckLider38.ru/remont/blok-predohranitelej-lada-kalina.html
- https://drivevaz.ru/predoxraniteli-i-rele-kalina/
- https://AlanSpb.ru/tehservis/blok-predohranitelej-lada-kalina-2.html
- https://p-dip.ru/dvigateli/blok-predohranitelej-lada-kalina-2.html
- https://carfrance.ru/vsyo-o-montazhnom-bloke-na-lada-kalina/
Как проверить работу реле
Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.
Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.
Признаки проблем в работе
Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.
Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.
Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.
Как проверить своими руками
В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.
Проверка реле бензонасоса своими руками
Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.
Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.
Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.
После этого нужно по очереди измерить напряжение тока на выводах устройства
Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле. Если же лампочка не светится, то с предохранителем всё в порядке
В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления
Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.
Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.
Блок предохранителей и реле в салоне Лада Калина 1

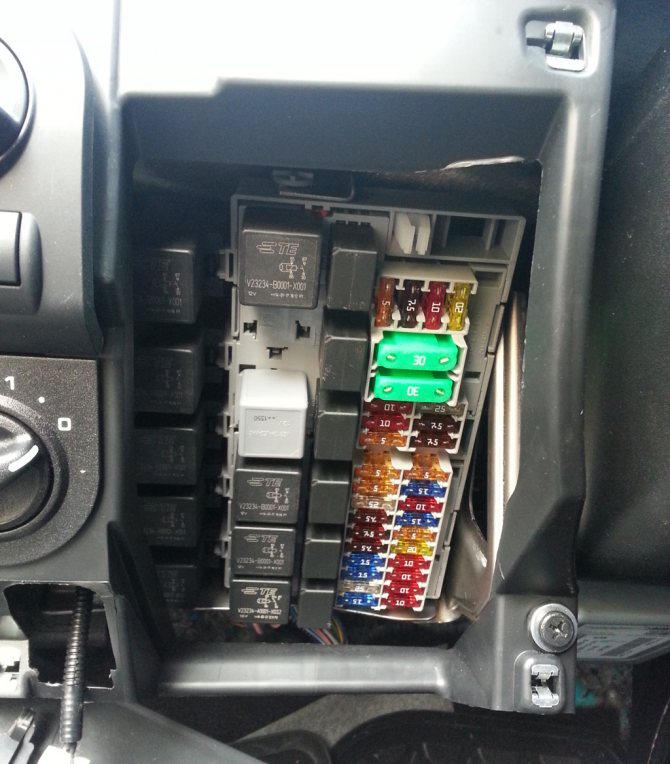

Основной блок расположен в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.
Схема предохранителей и реле в салоне Lada Kalina
Назначение предохранителей калины расположенных в блоке салона автомобиля.
Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемников дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей поворота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предохранители F1—F26
Расшифровка реле и предохранителей в основном блоке Лады Калины.
| Номер предохранителя | Ток, А | Расшифровка |
| F1 | 10 | Указатели поворота (блок управления иммобилайзером, щиток приборов, выключатель аварийной сигнализации) |
| F2 | 30 | Электростеклоподъемники |
| F3 | 10 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель и стеклоомыватель |
| F5 | 25 | Электровентилятор отопителя, блок управления электроусилителем рулевого управления, предохранитель печки калины. |
| F6 | 20 | Звуковой сигнал |
| F7 | 10 | Щиток приборов, лампы освещения салона |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света с правой стороны автомобиля |
| F10 | 5 | Лампы габаритного света с левой стороны калины |
| F11 | 7,5 | Блок управления иммобилайзером |
| F12 | 7,5 | Лампа ближнего света правой блок-фары |
| F13 | 7,5 | Лампа ближнего света левой блок-фары |
| № | Ток, А | Защищаемые цепи |
| F14 | 10 | Лампа дальнего света правой блок-фары |
| F15 | 10 | Лампа дальнего света левой блок-фары |
| F16 | 10 | Противотуманная фара* |
| F17 | 10 | Противотуманная фара* |
| F18 | 15 | Подогрев сидений* |
| F19 | 10 | АБС* |
| F20 | 15 | Предохранитель прикуривателя Лада Калина |
| F21 | 10 | Соленоид блокировки передачи заднего хода |
| F22 | 15 | Блок дистанционного управления центральным замком и охранной системой автомобиля |
| F23 | Блок управления электроусилителем рулевого управления | |
| F24 | Резерв (муфта компрессора кондиционера калины) | |
| F25 | Резерв (контроллер электропакета) | |
| F26 | Резерв (АБС) | |
| F27
(F31) |
50 | Электроусилитель рулевого управления |
| F28 | 50* | Резерв, АБС |
В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.
Предохранители и реле системы управления двигателем Лада Калина
Цепи системы управления двигателем защищены тремя плавкими предохранителями, расположенными под крышкой в облицовке туннеля пола.
Для доступ нужно поддеть отверткой и снять крышку с центральной консоли.
Расшифровка
|
Обозначение на изображении |
Сила тока, А |
Защищаемые цепи |
|
F1 |
15 |
Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания) |
|
F2 |
15 |
Топливный насос, предохранитель бензонасоса калины. |
|
F3 |
15 |
Электронный блок управления (цепи постоянного питания) |
Реле системы собраны в блок и установлены под центральной консолью. В блок дополнительно встроен предохранитель электровентилятора системы охлаждения двигателем.
Дополнительные реле и предохранитель расположены с правой стороны внизу панели приборов.
Чтобы доступа, необходимо снять правую накладку консоли панели приборов
Монтажный блок Калины (блок предохранителей)
Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.
Монтажный блок Лада Калина
Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.
Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.
Предохранители монтажного блока Лада Калина
Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы
F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля
Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.
Реле монтажного блока
Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –
Основной блок предохранителей Лада Калина
Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.
Предохранители и диагностический разъем системы управления двигателем:
1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.
Внимание. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока
Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару
Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока. Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару.
Замена предохранителей
Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше — для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.
При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем — есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.
Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора. Предохранители являются долгослужащими элементами автомобиля
Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО
Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.
О причинах отказа системы топливоподачи
Как отмечалось, в модели Лада Калина топливный насос наделен электрическим приводом. Это предоставляет ряд определенных и важных преимуществ. Здесь в приоритете простота в конструктивном плане и надежность, позволяющая устройству иметь внушительный ресурс. Также отметим высокую безопасность, когда при остановке мотора система топливоподачи прекращает свое функционирование. Чтобы насос «долго жил», ему требуется качественный бензин, также выполняющий функцию охладителя устройства.
Итак, подробнее о главных причинах:
- Топливо с несоответствующими нормам кондициями качества. Это приводит к постепенному засорению фильтра и некорректной работе узла подачи бензина.
- Обрыв в электрической цепи питания насоса. Здесь виновником может быть не только предохранитель бензонасоса, который, кстати, следует проверять в первоочередном порядке, но и реле бензонасоса. Также среди причин могут иметь место окислившиеся контакты колодки питания насоса или обрыв подводящих проводов, что случается значительно реже.
В любом случае, если насос не работает, то потребуется тщательное диагностирование всего контура топливоподачи, обязательно нужно проверить предохранитель насоса, а также реле бензонасоса.
Что делать, если замена предохранителя не помогла
Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.
- Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
- С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.
Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.
