Лада приора

В автомобиле Приора реле в данном блоке имеют следующие задачи:

К1 – включение электровентилятора радиатора системы охлаждения двигателя К2 – включение обогрева заднего стекла К3 – запуск стартера

К4 – доп. реле К5 – резерв К6 – включение омывателя и очистителя ветрового стекла;

К7 – включение дальнего света фар; К8 – включение звукового сигнала; К9 – включение тревожного сигнала; К10-12 – резерв;

В вопросе, как снять блок предохранителей, Приора не требует обращения в сервис. Процесс замены его не составляет труда. Для начала, сняв клемму, обесточиваем блок. Иначе, во время демонтажа может произойти короткое замыкание.

Данное правило также относится к остальным блокам. Далее откручиваем болт, фиксирующий блок на месте. Затем нужно освободить блок от удерживания защелок-фиксаторов. Следом снимаем предохранители и реле. Потом настает очередь клемм проводов, входящих в блок.

Для удобства, лучше пометить все провода и места их расположения. Любая ошибка — и печальных последствий не избежать. Используя эти нехитрые советы, для вас вопросы, связанные с тем, как снять блок предохранителей на Приоре, не вызовет трудностей.

Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:

Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

Сняв крышку, мы видим сам блок:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

№ предохранителя в монтажном блоке (Приора)	Сила тока, Ампер	Защищаемая цепь
F1	25	Электровентилятор системы охлаждения двигателя (Приора)
F2	25	Обогрев заднего стекла (Приора)
F3	10	Дальний свет (правая сторона) (Приора)
F4	10	Дальний свет (левая сторона) (Приора)
F5	10	Звуковой сигнал (Приора)
F6	7.5	Ближний свет (левая сторона) (Приора)
F7	7.5	Ближний свет (правая сторона) (Приора)
F8	10	Тревожный сигнал (Приора)
F9	25	Вентилятор отопителя (Приора)
F10	7.5	Комбинация приборов, освещения салона, стоп сигнал Приоры
F11	20	Стеклоочиститель, обогрев заднего стекла Приоры
F12	10	Вывод № 15 от приборов (Приора)
F13	15	Прикуриватель Приоры
F14	5	Габаритный свет (левая сторона), Приора
F15	5	Габаритный свет (правая сторона), Приора
F16	10	Вывод № 15 системы ABS Приоры
F17	10	Приоры левая
F18	10	Приоры правая
F19	15	Обогрев сидений Приоры
F20	5	Блок управления иммобилизатором Приоры
F21	7.5	Задний противотуманный свет Приоры
F22-30	—	Резервное место для предохранителей в Приоре
F31	30	Блок управления электропакетом автомобиля Приора
F32	—	Резервное место для предохранителя в Приоре

Расположение реле и предохранителей в монтажном блоке:

1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты

Разбираемся в схеме

Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:

• блок управления;
• центральный замок;
• поворотники;
• зеркала;
• колодки к заднему жгуту проводов, а также к динамику;
• двигатель стеклоподъемника.

Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.

После того как вы разберетесь со схемой, можно переходить непосредственно к определению неисправности и ее устранению, если это возможно сделать своими руками.

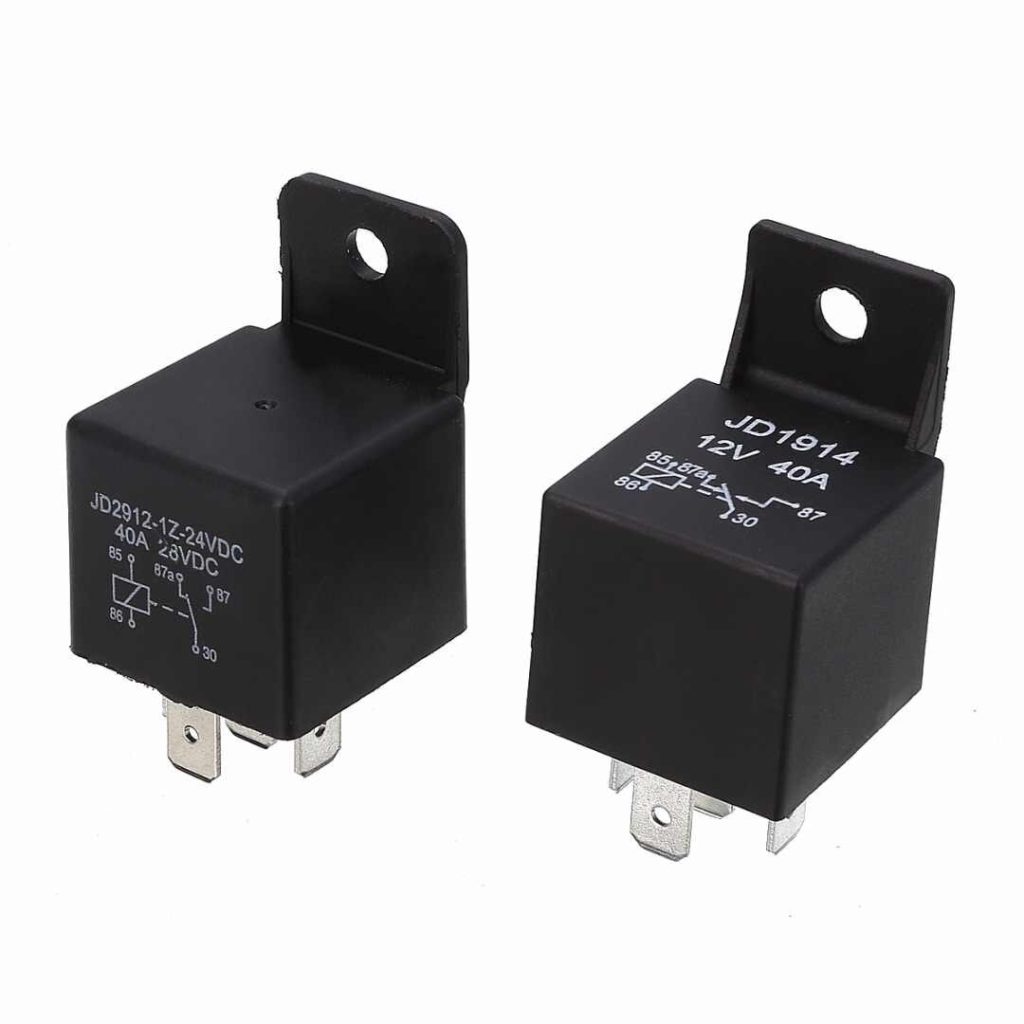

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Размещение предохранителей

Прежде всего, необходимо знать, что на автомобиле Лада Приора присутствуют два монтажных блока, снабженные предохранителями, защищающими электрические цепи автомобиля. Один из них размещен в подкапотном пространстве, возле аккумулятора. Второй – по традиции производителя в салоне, на левой части панели приборов, внизу. Монтажный короб закрывается защитной крышкой.

Кроме того, в автомобиле установлены дополнительные предохранители, находящиеся в тоннеле пола. Плавкие предохранители, расположенные в подкапотном пространстве, защищают:

1. F1 – предохранитель темно-зеленого цвета, (30 А), защищает блок управления и контроля двигателя.
2. F2 и F3 – детали синего цвета (60 А), являются общими предохранителями, защищающими все цепи, подключенные к внутрисалонным предохранителям.
3. F4 – плавкий элемент красного цвета, на 50 А, оберегает электроусилитель руля.
4. F6 – синего цвета, рассчитан на 60 А, защищает силовую цепь генератора.

Как можно видеть, предохранители, расположенные в подкапотном блоке, рассчитаны на большие токи и призваны защищать важнейшие узлы и агрегаты автомобиля. Перегорание некоторых из них сделает невозможным запуск двигателя, а также полный или частичный отказ электрооборудования.

В монтажном блоке плавких предохранителей, расположенном в салоне, также установлены реле, включающие мощную нагрузку некоторых цепей. Вариант такого размещения способствует более быстрому поиску и устранению неисправностей, связанных с невозможностью коммутировать ту или иную цепь.

Важно помнить, что если вы ведёте индивидуальную деятельность по ремонту электрики, то нужно обязательно открыть выгодный расчетный счет, чтоб у правительства к вам не возникало дополнительных вопросов. Во внутрисалонном блоке расположение предохранителей следующее:

Во внутрисалонном блоке расположение предохранителей следующее:

1. F1 – Электрический вентилятор обдува радиатора (25 А).
2. F2 – Нагревательный элемент, установленный на заднем стекле (25 А).
3. F3 – Правая фара (свет дальний) (10 А).
4. F4 – Левая фара (свет дальний) (10 А).
5. F5 – Сигнал (10 А).
6. F6 – Левая фара (свет ближний) (7,5 А).
7. F7 – Правая фара (свет ближний) (7,5 А).
8. F8 – Сигнал «аварийные огни» (10 А).
9. F9 – Мотор вентилятора печки (25 А).
10. F10 – Приборная доска, внутрисалонный свет, задний стоп-сигнал (7,5 А).
11. F11 – «Дворники», нагрев стекла заднего (20 А).
12. F12 – 15-я клемма (вывод) приборной панели.
13. F13 – Предохранитель прикуривателя (15 А).
14. F14, F15 – Габаритное освещение левого/правого борта соответственно (оба 5 А).
15. F16 – 15-я клемма (вывод) контроля АБC (10 А).
16. F17, F18 – Противотуманные фонари левая/правая сторона соответственно (10 А).
17. F19 – Обогрев сидений (15 А).
18. F20 – Питание иммобилайзера (5 А).
19. F21 – Противотуманный фонарь задний (7,5 А).
20. F22-F30, F32 – Резерв (для возможности расширения).
21. F31 (иногда F27) – Блок питания электропакета (30 А).

По этому перечню легко определить, где, например, находится предохранитель прикуривателя Приора. Это место №13, плавкий элемент на 15 Ампер. При необходимости, заменять его нужно только деталью, рассчитанной на такой же ток.

Можно также заметить, что не указано, где находится предохранитель бензонасоса Приоры. В этом авто дополнительные предохранительные элементы, защищающие реле стартера, систему впрыска и цепь ЭБУ, установлены под правой панелью тоннеля. Удалив облицовку, вы получите вид на реле и плавкие элементы. Нужный предохранитель находится под номером F3 (15 A). F1 (15 А) отвечает за стартер, а F2 (7,5 А) – за работу ЭБУ. Как видите, все плавкие предохранители Лада Приора – штырькового типа, с цветовой маркировкой, соответствующей их мощности.

Что нужно знать о замене предохранителя прикуривателя

Когда вы уже на 100-процентов в курсе, где находится нужный нам предохранительный элемент на LADA Priora, то уж совершенно точно без каких-либо проблем и существенных затрат времени поменяете своими силами.

Есть главное требование в этом деле. Вместо предохранительного элемента ни в коем случае нельзя устанавливать самодельные устройства, как известно некоторые владельцы авто грешат этим, и устанавливают скрепку или проволочку. Также покупать предохранители рекомендуется отечественного производства, лучше отдать предпочтение им, чем низкокачественным китайским аналогам, поскольку от этого зависит безопасность ваша и автомобиля.

Никакой абсолютно сложности нет в том, чтобы поменять предохранитель на Приоре. Не требуется демонтировать ни блок, ни посадочное место. Заменяется предохранитель сгоревший на новый. Перед тем как приступать к замене все же следует ознакомиться с алгоритмом процесса и некоторыми нюансами.

Блок предохранителей

Данный блок расположен рядом с аккумуляторной батарей.

Фото — схема

Описание Вариант 1

F1	60А Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
F2	50А Цепь питания электро усилителя рулевого управления
F3	60АСиловая цепь генератора (соединение генератора с аккумуляторной батареей)
F4	30А Блок управления ABS
F5	40А Блок управления ABS
F6	30А Цепи системы управления двигателем

Описание Вариант 2

F1	15А Цепь электромагнитной муфты компрессора кондиционера
F2	40А Электродвигатель вентилятора отопителя
F3	Резерв
F4	50А Элемент обогрева ветрового стекла
F5	30А Электродвигатель основного вентилятора системы охлаждения
F6	30А Электродвигатель дополнительного вентилятора системы охлаждения

Вариант 1

Назначения

1. Предохранитель цепи питания электро вентилятора правого (30 А)
2. Предохранитель цепи питания электро вентилятора левого (30 А)
3. Реле электро вентилятора правого
4. Реле дополнительное (последовательного включения электро вентиляторов левого и правого)
5. Реле электро вентилятора левого
6. Предохранитель цепи питания электро вентилятора отопителя (40 А)
7. Предохранитель цепи питания компрессора (15 А)
8. Реле электро вентилятора отопителя
9. Реле компрессора

Вариант 2

Обозначение

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Реле компрессора

Распространенные неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

• западание тех самых биметаллических «ушек»;
• перегорание спирали;
• нарушение контакта в разъеме;
• перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

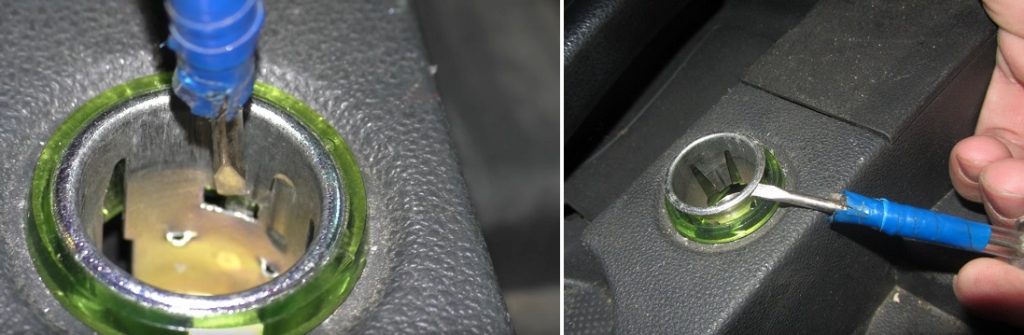

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

Проверка бензонасоса Лада Калина/Гранта

Если после поворота ключа зажигания нет жужжания бензонасоса, то первое что следует проверить — это предохранитель и реле бензонасоса. В монтажном блоке Лада Калина и Лада Гранта предохранитель бензонасоса — F21 (15А), а реле бензонасоса — К12. Если предохранитель исправен, выполняем следующее:

1. Включаем зажигание
2. Снять реле бензонасоса
3. Подать +12В на контакт №11 диагностической колодки, либо поставить перемычку между 87 и 30 выводами реле
4. Проверить на слух включение топливного насоса

Если бензонасос не выключился, тогда проверяем:

Проводку и контакты между бензонасосом и колодкой диагностики/реле бензонасоса. Для этого проверяем напряжение на фишке бензонасоса, используя тест-лампу или мультиметр.
Нет соединения бензонасоса с «массой» автомобиля. Подать массу на фишку бензонасоса (находится под задним диваном).
Бензонасос неисправен

Для его проверки подаем +12В напрямую на контакты бензонасоса (Внимание! Остатки бензина могут загореться от искры!).

В редких случаях бензонасос не работает из-за:

1. неисправности ЭБУ (контроллер)
2. неисправности в сигнализации

Где находится реле бензонасоса Лада Приора: фото, схема

В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.

Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.

Предохранитель бензонасоса и его функции

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

В чем состоит функция бензонасоса?

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.

Принцип работы предохранителя бензонасоса

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Где находится реле бензонасоса Лада Приора

Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.

Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:

• главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
• второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
• найти дополнительный блок можно слева со стороны пассажира.

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.

Подводя итог, можно отметить несколько важных моментов:

1. Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
2. Предохранитель обеспечивает защиту электроцепи.
3. В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Снятие прикуривателя

Чтобы провести диагностику прикуривателя Приоры  его необходимо демонтировать. Снятие необходимо производить при снятом предохранителе, чтобы не вызвать случайного короткого замыкания при работе. Вынимаем предохранитель F13 из монтажного блока и приступаем к работе.

Вставляем небольшую плоскую отвертку в отверстие на прикуривателе и слегка надавливаем на пластиковый фиксатор, как показано на картинке. Затем поворачиваем металлическую часть прикуривателя против часовой стрелки.

Вынимаем металлическую часть вверх и отсоединяем разъем.

Пальцем поддеваем зеленый контур подсветки прикуривателя и вынимаем его как показано на картинке.

Сборку производим в обратной последовательности.

От каких предохранителей зависит работа прикуривателя в Приоре

Первый вопрос: где находится? Рассматривая конкретный автомобиль, а в нашем случае им является Лада Приора, необходимый нам предохранитель прикуривателя смело можете искать и непременно обнаружить в монтажном специализированном блоке, именно там он и установлен. Когда автовладелец сидит в салоне авто, все что ему потребуется на этот момент, так это глянуть вниз левее от себя.

Так называемый монтажный блок размещается снизу приборной панели, левее от рулевого колеса и прикрыт специальной защитной крышкой. Как раз под этой крышечкой вы обнаружите весь монтажный с предохранителями блок Приоры. Внизу блока находятся 2 ряда со всевозможными предохранителями. Предохранитель прикуривателя «обосновался» в верхнем ряду, а его место справа самое крайнее. Заводская маркировка гнезда предохранителя F13. Также немаловажный вопрос: какой предохранитель идет? В данном случае сила тока должна составлять 15 ампер.

Во всех без исключения моделях из РФ Лада Приора, рассматриваемый нами сейчас предохранитель прикуривателя, имеется и в основном блоке. Этот элемент ответственный, прежде всего за вентилятор, расположенный в системе охлаждения, однако обеспечивает дополнительно и работу автоприкуривателя. В подкапотном главном блоке его заводская маркировка F3, и 60 ампер ограничение соответственно по силе тока.

Проверенно опытным путем, что на популярной в РФ Приоре, нужный нам предохранительный элемент довольно часто заменять приходится. Главная причина этой неприятности заключается в том, что прикуриватель используют зачастую некорректно. Большинство автовладельцев не задумываются о том, что прикуриватель имеет обязательно ограничение по мощности и силе тока. Нельзя подключать к разъему довольно мощное устройство, также нежелательно использовать устройство, раздающее заряд на несколько приборов или гаджетов. Предохранители нужно приобретать надежные, также качественные провода для вашего авто тоже помогут сохранить общую проводку авто в надлежащем состоянии.

Источники

• https://vsepredohraniteli.ru/lada/priora.html
• https://ShineCards.ru/ts/predohranitel-prikurivatelya-priora.html
• http://priorapro.ru/elektrooborudovanie/gde-naxoditsya-predoxranitel-prikurivatelya-priora.html
• https://DiagCars.ru/41-predohraniteli-i-rele-lada-priora.html
• https://remont-inomarki.ru/predohranitel-prikurivatelja-lada-priora.html
• https://enginehack.ru/prikurivatel-priora/
• https://Vaz-Lada-Granta.com/priora/elektrika/predohranitel-prikurivatelya.html

Возможные причины поломки

Причин, из-за которых прикуриватель на Приоре может не работать, довольно много, но чаще всего они однотипны, и связаны с неправильным использованием данной детали или же вследствие его старения.

• Загрязнение контактов внутри прикуривателя, которое приводит к невозможности проводимости тока через них. Такая проблема встречается довольно часто, если использовать прикуриватель по назначению. Остатки пепла попадают внутрь прикуривателя и загрязняют его.
• Разъем прикуривателя, который подключатся к нему снизу, так же подвержен повреждениям. При использовании мощных аксессуаров возможно подгорание контактов.
• Предохранитель прикуривателя одна из наиболее часто встречающихся проблем при неработающем прикуривателе. Перегорание предохранителя происходит из-за возможного короткого замыкания или использования мощных автомобильных аксессуаров.
• Неисправность подсветки прикуривателя не приводит к его отказу, но все же когда в автомобиле что-то не работает это не хорошо и требует ремонта.

Проблемы, которые случаются с прикуривателем, ясны, теперь необходимо разобраться, как решить их починить прикуриватель.

Схема стеклоподъемников Приоры

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Особенности предохранителя бензонасоса на Приоре

Любители считают предохранитель бензонасоса Приора одним из самых уязвимых мест. Когда поворачивается ключ зажигания, происходит подача электрического сигнала для включения главного реле и реле бензонасоса. В этот момент главная задача бензонасоса — создать нужное давление, чтобы обеспечить постоянную подачу топлива для двигателя.

Напряжение на бензонасосе, подающего топливо, составляет 12 В. В автомобиле Приора предохранитель топливного насоса контролирует работу системы, которая обеспечивает подачу топлива.

При выходе из строя предохранителя бензонасоса использование машины невозможно, поскольку водитель просто не сможет ее завести.

Поэтому специалисты рекомендуют при возникновении проблем с двигателем прежде всего обращать внимание на предохранитель подачи топлива

Communities › Лада Приора (Lada Priora Club) › Forum › Не работает стеклоподьемник у приора.

Симптомы, просто не открывается окно, приехал вечером с утра все работало, с утра хотел открыть не работает, реле щёлкает напряжение проседает слышно как стучит моторчик, но все равно не работает, что делать собственно?

Для начала, хотя бы разобрать дверь и посмотреть где клинит.

Да я разбирал, че там разбирать, но а толку, ничего не двигается щёлкает моторчик. Когда на кнопку нажимает и вверх и вниз.

Откидывал его от механизма? Что клинит то механизм или мотор?

Вот чего не делал того не делал, а что нужно трапециию открутить сверху от стекла?

Нужно вытащить трапецию с мотором из двери и отсоединить мотор от трапеции, и погонять кнопкой моторчик. Так ты поймешь что заклинило трапеция или мотор.

Ужас какой это не на пол часа, но спасибо большое так и сделаю выхода другого все равно нету)

Выход всегда есть, это сервис
