Не работает центральный замок лада приора: причины, ремонт

Для М-73 процесс будет выглядеть проще:

Установка программы OpenBox и редактора файлов HxD на компьютер. Подключение иммобилизаторак компьютеру через адаптер, считывается штатный код EEPROM. Код сохраняется. Открыть в редакторе файлов сохраненный код и добавить первую строку с текстом: FFFFFFFFFF. Сохранить изменения. Но такой файл можно поискать в Сети. Загрузить отредактированный код в память иммо через программу. Отключить модуль и установить в автомобиль. Отключение иммобилайзера с использованием обходчика

Самостоятельно отключить иммобилайзер на приоре проще с помощью устройства – обходчика иммобилайзера для приоры (чаще всего их производит Starline). Для этого нужно:

Найти и разобрать блок иммобилайзера в приоре. Перед отключением от сети подключить к компьютеру через переходник. Перепаять резисторный чип для доработки модуля управления блокиратором. Выполнить диагностику Eeprom и Flash, сохранить имеющиеся версии. Установить «необученную» программу на место старой. Запаять резисторный чип. Деактивировать противоугонную систему. Для этого можно поменять замок зажигания в приоре для «обновления» иммобилизатора. Просто в дальнейшем обучающий ключ иммобилайзера не будет задействован. Отключение иммобилайзера без использования обходчика

Эти способы уже описывались и они более надежны, потому что полностью меняют прошивку устройства и дают гарантию того, что иммобилизатор больше не сломается и не оставит хозяина автомобиля на морозе. Использование модуля отхода, — это, может быть, новаторский способ, но это лишь маскировка проблемы, но не ее искоренение.

Штатная сигнализация на лада приора состоит из следующих звеньев:

1. Блок регулирования – соединен с системой управления стеклопакетом;
2. Катушка связи – установлена в замке зажигания;
3. Главный и показательный ключи, которые оснащены зуммером и контактными клавишами;
4. Центральная клавиша на приборной панели;
5. Блок регулирования расположен по правую сторону от педали тормоза. Он имеет несколько точек подключения.

Ghostex › Блог › Подключение сигналки к ЦЗ на Приоре-2/Гранте/Калина-2

Эта тема посвящается тем, у кого от сигналки глючит центральный замок (ЦЗ), то есть через раз или с десятой попытке открывает/закрывает замки. Проявляется эта проблема на последних приорах, гранте и калине-2 люкс, если на водительской двери стоит такой блок.

И на таких авто стоит такой «центральный блок кузовной электроники» (ЦБКЭ), который и глючит с замками.

Есть простое решение данной проблемы ЦЗ, но требует переподключения сигналки, наличие прямых рук, головы и паяльника.

1. Разбираем дверь и снимаем блок кнопок в водительской двери и разбираем его, это не сложно, нижняя крышка на защелках фиксируется, убираем ее и вынимаем плату. Вот она:

2. Нам нужна кнопка ЦЗ. Вот эта:

Берем 2 провода и припаиваем к ней.

И собираем блок назад, в корпусе делаем дырку для проводов.

3. Далее находим в двери 2 проложенных отдельно провода, они идут от сигналки и подключаются к коричневому

проводу в разрыв. Этоткоричневому провод идет от замка и до блока кнопок.

И так, находим место подключения и отсоединяем провода сигналки, а коричневый провод восстанавливаем.

А эти два провода от сигналки подключаем к тем двум проводам, выведенным из блока кнопок, и совершенно без разницы какой к какому.

4. Далее ищем саму сигналку и достаем ее. ЦЗ на всех сигналках един, только цвета проводов конечно разные, далее буду рассказывать на примере сигналок Старлайна, КГБ и Томагавка (с запуском или просто с обратной связью), так как у них провода почти одного цвета и мне удобнее с примером.

Работать будем с маленьким разъемом ЦЗ на 6 проводов, вставляется сюда:

А на других сигналках найдите 6 проводов ЦЗ, используя схему в инструкции.

Немного о контактах ЦЗ:

мы имеем из этих шести проводов: 2 — нормально замкнутых контакта, 2 — нормально разомкнутых и 2 контакта общих — это выхода на ЦЗ или сам привод.

У данных сигналок: — синий и зеленый общие выхода на ЦЗ; — сине-черный и зелено-черный нормально замкнутые контакты; — черно-красные или сине-красный и зелено-красный (или еще сине-белый и зелено-белый) нормально разомкнутые контакты.

5. Вот по этой схеме у Вас раньше был подключен ЦЗ.

Теперь мы уже коричневый провод подцепили, провода на кнопку переделали.

По этой схеме видно, что общие выхода (синий и зеленый) соединяются в один провод и идут в дверь на кнопки, их мы так оставляем без изменений.

Далее нам нужны на сигналке нормально разомкнутые контакты (черно-красные или сине-красный и зелено-красный), один из них подключается к массе, отключаем его от массы и соединяем нормально разомкнутые контакты вместе любым способом, так как они могут быть сильно укорочены за ненадобностью. И затем эти два объединенных провода (черно-красные или сине-красный и зелено-красный) соединяем со вторым проводом идущем в дверь, в данном случае с зелено-черным (это нормально замкнутый контакт на реле запирания), только откусив его от разъема сигналки.

Вот так должно получиться.

Таким образом, наша сигналка будет как бы нажимать на дверную кнопку ЦЗ.

Вот и все, одеть все разъемы и можно пробовать. Надеюсь кому то пригодится, удачи!

Внимание, есть недостаток этой переделки!

После переделки сигналка же как бы будет нажимать на кнопку ЦЗ, при постановки на охрану двери закроются, при снятии откроются, но минус вот где, если поставить на охрану двери закроются, и если еще раз поставить на охрану то уже двери откроются и выходит машина на охране, а двери открыты, поэтому следить чтоб один раз ставить на охрану, а так работать будет отлично.

Сейчас буду думать над корректировкой этого, в дальнейшем выложу исправление.

источник

Лада Приора Седан «S line» › Бортжурнал › Установка Starline A91 своими руками

Установил на днях себе на машину сигнализацию STARLINE A91. Чтобы её установить у меня ушло два дня по 6 часов. Но из этого времени ещё много я потратил на разбор полётов — что, куда и как подключать. Прочитал много блогов и решил написать краткую инструкцию по установке такой сигналки. Сразу уточню что я не подключал к сигнализации кнопку открытия багажника и реле блокировки двигателя, также я не делал пошаговое открытие дверей. Забегу сразу вперед — разрезать полностью необходимо только четыре провода (на центральный замок в двери, на стартер, на обходчик штатного иммобилайзера и на ручник) остальные просто включаем параллельно. P. S. фото во время установки не делал т.к. не видел в этом смысла.

Для начала я закупился: 1) гофру для проводов. У меня ушло где-то метров 6, т.к. я все провода спрятал в неё. (длина зависит от того где у вас будет стоять блок сигнализации) 2) изоленту 3) 4 диода 1N4007 (если нет в комплекте с сигналкой) 4) провод. (тоже зивисит от того где установлена сигналка, т.к. длины некоторых проводов не хватает) 5) обходчик штатного иммобилайзера (в которой вкладываем чип) 6) много много терпения. ведь придётся лазать на коленках под руль а там не слишком то много места))))

Теперь вкратце по установке: 1) снимаем крышку блока предохранителей

5) откручиваем БУС ключом на 10. он держится на двух болтах. мне понадобилось открутить только одну сторону и я его вытащил.

6)антенну ставим на лобовое стекло 7) лампочку я врезал в обшивку левой стойки

P.S. в дальнейшем переделал контроль работы двигателя по тахометру т.к по генератору были проблемы с чтением. В общем серо-черный провод сигналки надо подключить к коричнево-красному в приборке и в настройках сигналки поставить контроль работы двигателем по тахометру.

12) Петлю из черного провода из 18-контактного разъема разрезаем если у вас ручная КПП 13) Прокладываем два провода из 6-контактного разъема центрального замка сигналки в водительскую дверь — зеленый и зелено-черный. подключаем его в коричневому проводу около блока центрального замка. делаем подключения по схеме ниже

Также обратите внимание что синий провод нужно подключить к зелёному, а черно-красный разрезать и одним концом(которой идёт на реле отпирания) подключить на корпус автомобиля

источник

Особенности

В отличие от других моделей, сходящих с конвейера Волжского автозавода, у Приоры нет на центральном замке отдельного управляющего блока. Его функции выполняет единый контроллер электропакета. Помимо этого узла, в установленную на производстве систему защиты автомобиля включен также иммобилайзер типа АПС-6. Благодаря этому автовладельцу не требуется монтировать на свою машину добавочную охранную систему.

В реальности причин неисправности ЦЗ существует достаточно много. Нередко проблемы возникают из-за:

• контроллера;
• ключей;
• иммобилайзера;
• блокировки водительской дверцы;
• обрыва проводки;
• замыкания ее на массу авто и пр.

Если возникает та или другая проблема, следует обратить внимание на стеклоподъемники, а также на регулировку зеркал. Если и они не функционируют, то, вероятнее всего, отказ произошел из-за неисправности сигнальной проводки отходящей от 5 контакта модуля шоферской двери или от 5-го вывода клеммы ХЗ, питающей сам контроллер

Также довольно часто отказ центрального замка обусловлен неисправностью самого иммобилайзера, ведь оба эти элемента взаимосвязаны.

Ниже описываются наиболее часто случающиеся поломки с ЦЗ в Приоре и пути их устранения.

Возможные неисправности проводки

С какими неисправностями в работе бортовой сети автолюбитель может столкнуться:

1. Само устройство не работает. Например, отказывается функционировать система обогрева заднего стекла либо электрический регулятор боковых зеркал. Есть вероятность, что причина кроется в самом устройстве либо предохранителе, который отвечает за его работоспособность.
2. Замыкание в электросети. Как сказано выше, проблема замыкания обычно проявляется в результате нарушения изоляции на том или ином участке. Чтобы не допустить этого, укладка проводов должна осуществляться в местах, где отсутствуют какие-либо движущиеся элементы.
3. Обрыв проводки. Данная неисправность характерна для многих авто российского производства.Чтобы не допустить обрыва, учтите рекомендации, описанные пунктом выше.
4. Выход из строя предохранительного элемента. Если вы замечаете, что в работе тех или иных приборов стали появляться неисправности, то для начала следует открыть монтажный блок и проверить целостность самого предохранителя. Есть вероятность, что проблема кроется именно в этом. Обычно предохранительные устройства ломаются из-за слишком высокого напряжения в бортовой сети. Если причина действительно кроется в перенапряжении, то для начала необходимо ликвидировать саму проблему, а уже потом менять предохранители.
5. Отсутствие контакта. Участок цепи при этом может быть целым, но контакт будет отсутствовать. Вероятнее всего, в данном случае проблема кроется в том, что провод немного отошел или контакт на его конце окислился. В таком случае производится зачистка контакта, для этого используется щетка или наждачка, после чего осуществляется повторное подключение провода.

Две схемы (простая и сложная)

Прежде всего, перед подключением сигналки нужно изучить инструкцию, прилагаемую к ней. В основном блоке всегда установлены реле: одно из них замыкается в момент запирания замков, второе действует на открывание. Тот разъём, к которому подключены контакты реле, обычно имеет 6 выводов. Здесь нет ничего сложного.

В первом случае, мы будем использовать только данный разъём. Во второй схеме используется ещё один контакт, называемый так: «сигнальный выход 2-шагового открывания замков». Найдите его на основном блоке.

Подключаем сигналку простым способом

В двери водителя «Лады Приоры» установлен кнопочный модуль. Обшивку двери необходимо снять и найти разъём этого модуля:

Нам понадобится коричневый шнур из разъёма. Он является сигнальным, а реле сигнализации включается в его разрыв:

Два провода, соединённые с каждой из сторон разрезанного шнура, придётся тянуть к основному блоку. С одним из проводов соединяются общие контакты реле.

Вся проводка в рассмотренной схеме является сигнальной, но из этого не следует, что точки соединений можно не изолировать. Провода не должны касаться металлических частей авто. Если же касание имеет место, необходимо использовать дополнительную защиту: изоленту, термостойкую трубку и т.д.

Наилучший вариант подключения к ЦЗ

Выполнив подключение, как рассмотрено у нас выше, можно заметить следующее: с брелока на закрытие срабатывают все замки, на отпирание – один, водительский. Устранить указанный недочёт можно на 100%, для чего потребуется 2 либо 3 дополнительных реле. Прежде, рассмотрим, где находятся точки подключения:

Тот блок, который виден на фото, обозначен как БУС-2170. Он снабжён тремя разъёмами, а нам понадобится один (трёхрядный).

В разъёме X1 найдите три провода:

1. Шестой (красно-чёрный). Шнур идёт к актуаторам и является силовым.
2. Тринадцатый (зелёно-чёрный). Управляющий кабель переднего правого стеклоподъёмника.
3. Одиннадцатый. То же, что «13», но для заднего стеклоподъёмника.

Исполнительные устройства

Если не открывается только одна из дверей или регулярно возникают отказы в работе – виной тому, скорее всего, неисправность активатора. Все дело в том, что работает он в паре с моторчиком. У последнего иногда горят обмотки или приходят в негодность шестерни, которые заставляют двигаться шток замка. Ремонту этот узел не подлежит – его просто заменяют на исправный.

Также довольно часто проблемы с ЦЗ происходят после замены или отключения аккумулятора. В целом вся запирающая система питается именно от бортовой батареи, по этой причине отсоединять ее нежелательно без веских оснований. Обесточивание приводит к сбоям в работе контроллера, а иногда и к его поломке.

Опции темы

Поиск по теме

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

Диод, стабилитрон – подойдёт всё

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

1. Напряжение срабатывания – 12 Вольт;
2. Коммутируемый ток – 10 А или выше;
3. Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Диод с реле, готовый модуль

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Замена личинки замка зажигания ваз 2109 и замка целиком

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Лада Приора: Перепрограммируем штатную сигнализацию Активация иммобилайзера гранта,калина,приора с 2-я рабочими ключами Установка сигнализации своими руками

Куда и как лучше установить элементы сигнализации на «Приору»

Устройство «Приоры» таково, что просто невозможно выбрать какое-то другое место для установки блока сигнализации, кроме как в районе основного ЭБУ, который расположен в «бороде» панели управления под блоком отопителя. Доступ к нему можно получить, сняв своими руками боковые пластмассовые панели, расположенные в районе педали акселератора с водительской стороны, и левой ноги со стороны пассажира.

Чем удобно размещение именно там? А тем, что прямо над блоком управления расположен электропакет. В нём имеются все функции, необходимые для работы сигнализации. То есть этот «пакет» командует центральным замком, стеклоподъёмниками, открытием багажника и стартером. Тут же рядом находится блок реле и предохранителей системы управления двигателем. Потому нет необходимости тянуть далеко провода в разные стороны. Всё можно установить своими руками на месте. Ведь «Приора» оборудована даже датчиками открытия капота и багажника прямо с завода.

Установка автосигнализации на Лада Приора

Точки подключения автосигнализации на Лада Приора

Блок справа от педали тормоза:концевик капота (-) — белый/чёрный в среднем разъёмезажигание (+) — оранжевый в среднем разъёмеоткрывание багажника (-) — синий/красный в маленьком разъёмеконцевик дверей (-) — белый/чёрный в маленьком разъёмеконцевик багажника (-) — жёлтый/красный в маленьком разъёме

родная сирена — серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Прислал RA9UBD
Цепь	Цвет	Полярность	Расположение
+ 12V	Коричневый	Положительная	Замок зажигания
Стартер	Красный
IGN	Синий/чёрный
Тахо сигнал	Коричневый/красный	Импульсы	Приборка
Ручник	Коричневый/синий	Отрицательная	Приборка (Подробнее см. Схема 1)
Концевик двери водителя	Синий/чёрный	Разъём Х3 (См. рис 1)
Концевик правой передней двери	Коричневый
Концевики задних дверей	Серый/красный
Концевик багажника	Жёлтый/красный
Открытие багажника (Слаботочный вход, можно без реле, 1 канал напрямую к сигнализации.)	Синий/красный
Повороты	Синий, Синий/чёрный	Положительная	Разъём Х1 (См. рис 1)
Ц.З.	Коричневый	Отрицательная	Провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)
Концевик капота	Белый/чёрный	Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Где находится реле стартера на ваз-2114: фото и расположение видео

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Схема контроллера электропакета

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2015 с неактивной штаткой + реализация доводчика стекол

Автор RA9UBD

За блоком реле и предохранителей:+12 (для релейного модуля) – красный толстыйзажигание – синий/чёрныйстартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1):+12В (питание блока сигнализации) – красный толстыйпровод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1):Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1):Концевик багажника (-) – желтый (Pin 14), см. Рис. 5Can-H – желтый/красный, см. Рис. 4Can-L – серый, см. Рис. 4Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN:– Контроль работы двигателя– Концевики дверей– Управление ЦЗ– Управление замком багажника– Комфорт (поднятие стекол)

По аналогу:– Ручник– Зажигание– Багажник– Капот– Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

• Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
• Блок управления. К нему мы, впоследствии, подведем все провода;
• Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
• Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Видео «Восстановление электропроводки в Приоре своими руками»

Наглядная инструкция по самостоятельному восстановлению работоспособности проводки в автомобиле Лада Приора приведена на видео ниже (автор ролика — alecsey avtolekar).

Центральный замок Приоры не имеет отдельного блока как на других ВАЗах. Роль блока центрального замка Приоры делает контроллер электропакета. Не считая этого центральный замок заходит в штатную охранную систему установленной заводом иммобилайзер АПС-6. Эта система позволяет отрешиться от установки дополнительной охранной сигнализации. В комплекте с автомобилем поставляется три ключа, основной, запасной и обучающий со вставкой красноватого цвета, в которые вмонтированы чипы для идентификации ключей системой охраны.

Для активации иммобилайзера Приоры нужно включить зажигание красноватым обучающим ключом и через 6 секунд отключить и вынуть ключ из замка. При всем этом индикатор иммобилайзера начнёт мигать с частотой 5 раз за секунду. Такая периодичность мерцания должна длиться всё время активации. Изменение значит прекращение процесса из-за не правильных действий.

Пока мигает индикатор нужно воткнуть в замок и включить зажигание главным ключом. При правильных действиях прозвучит три звуковых сигнала зуммера. Не выключайте зажигание, пока не прозвучит ещё два звуковых сигнала. После чего зажигание можно отключить и извлечь ключ из замка.

Читайте так же

Если нужно научить ещё один ключ, то его также нужно воткнуть в замок и повторить действие как с первым ключом. Для выхода из режима обучения нужно воткнуть в замок зажигания обучающий ключ. Зуммер иммобилайзера Приоры при всем этом выдаст три звуковых сигнала, а приблизительно через 6 секунд ещё два. После чего нужно отключить зажигание, не вынимая ключа из замка. Через 10 секунд прозвучит одиночный сигнал, а мерцание светодиода будет в обыкновенном режиме. Это свидетельствует об окончании процедуры.

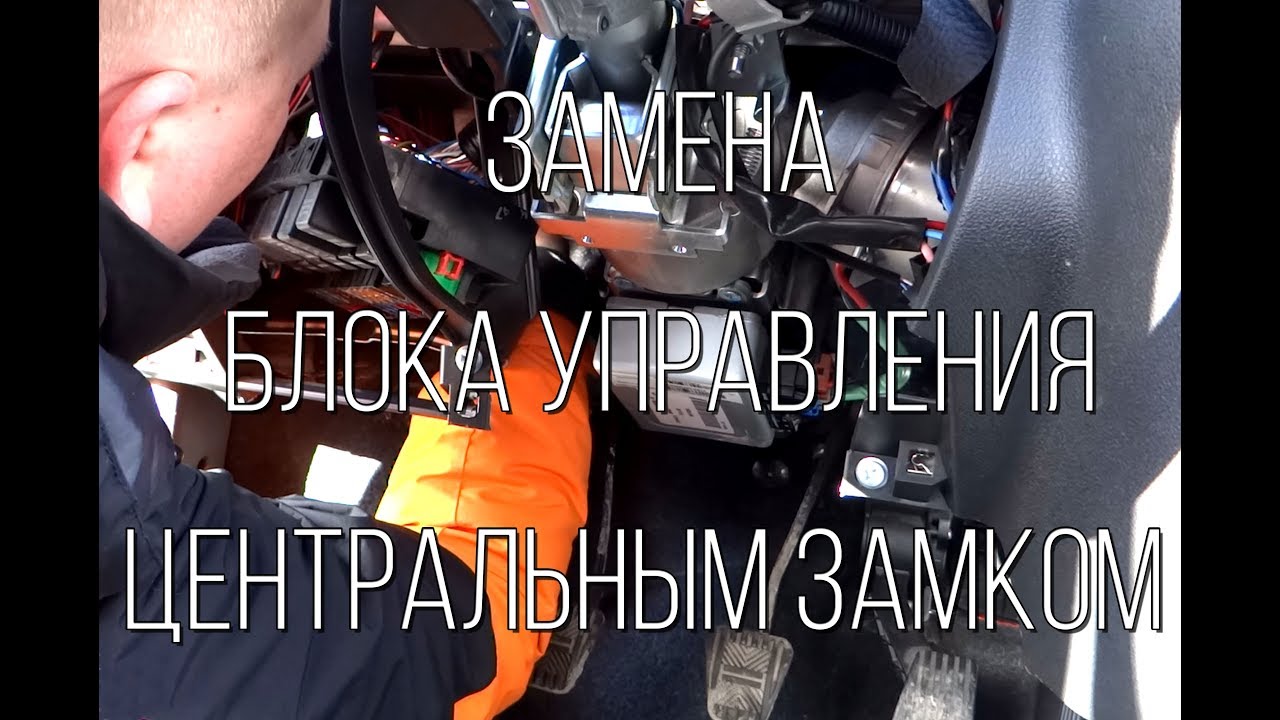

Боль и ненависть к АвтоВАЗу. Замена блока центрального замка на Гранте.

Боль и ненависть к АвтоВАЗу. Замена блока центрального замка на Гранте.

Попробуем разобраться, как работает центральный замок Приоры. После активации ключей блоком иммобилайзера, коды ключей передаются в модуль водительской двери, где и хранятся. При попадании обученного ключа в зону деяния антенны модуля, при открытии дверей, происходит считывание кода. Если код соответствует то при повороте ключа и замыкании либо размыкании электронных контактов блокировки дверей, от модуля водительской двери по CAN-шине на контроллер управления электропакетом поступает сигнал на открытие либо закрытие дверей. Не считая этого происходит активация либо снятие охранной сигнализации.

Читайте так же

Центральный замок Приоры работает так же при неактивном иммобелайзере. В данном случае код с ключа не считывается, а вся система работает, как описано ранее.

Управление замками дверей так же может быть дистанционно, нажатием кнопок на ключе. Не считая этого имеется два режима при разблокировке дверей. Она может происходить сразу на всех дверях либо ступенчато. При однократном нажатии на кнопку либо повороте ключа раскрывается водительская дверь. Если в течение 5 секунд повторно надавить на кнопку либо повернуть ключ, то разблокируются пассажирские двери. Переключение меж режимами делается одновременным нажатием блокировки и разблокировки дверей на ключе при включённом зажигании. Доказательством о переходе служит один либо два звуковых сигнала зуммера, при включении одновременного открытия и ступенчатого соответственно.

Центральный замок Приоры может иметь некие неисправности обстоятельств которых быть много. В главном они связаны с неисправностью ключей, контроллера управления электропакетом, иммобилайзера Приоры, блока водительской двери, обрыва либо замыкания на массу соединительных проводов либо КАН-шины

При возникновении неисправности и наличие способности направьте внимание на работу стеклоподъёмников и способности регулировки зеркал. Если они так же не работают, то может быть неисправен сигнальный провод от вывода 5 разъёма модуля водительской двери и вывода 5 колодки Х3 контроллера управления электропакетом. К неисправностям центрального замка не изредка относят и неисправность иммобилайзера, потому что они плотно сплетены меж собой

Мерцание иммобилайзера и подача им звуковых сигналов может свидетельствовать о его неисправности

К неисправностям центрального замка не изредка относят и неисправность иммобилайзера, потому что они плотно сплетены меж собой. Мерцание иммобилайзера и подача им звуковых сигналов может свидетельствовать о его неисправности.

Ниже приведена схема подключение центрального замка Приора.

Из чего состоит штатная сигнализация Приоры

Любая штатная противоугонная система состоит из нескольких элементов, в неё входят:

• обучающий ключ;
• ключ-брелок;
• антенна-приёмник сигнала;
• блок АПС;
• активаторы замков;
• звуковой сигнал;
• участок EEPROM в ЭБУ.

Обучающий ключ (транспордер)

В набор ключей входят два ключа зажигания. Один из них, так называемый обучающий. В него встроен специальный полупроводниковый чип с характерным магнитным излучением. Он вставлен в специальную выемку в торцевой части ключа закрытой декоративной крышкой красного цвета. Из-за этого, подобный ключ иногда называют красным ключом . Этот элемент необходим для активации штатной противоугонной системы. И для пользования машиной, если противоугонка не активирована.

Ключ-брелок

Этот включатель зажигания со встроенным в рукоять брелоком для штатной сигнализации, как и на обычной автосигнализации. Имеет всего три кнопки:

Соответственно при активизированной АПС, каждая кнопка выполняет свою функцию.

Антенна-приёмник сигнала в замке зажигания

Для считывания сигналов с обучающего ключа и брелока, прямо в замок зажигания встроена специальная антенна. Она выполнена в виде своеобразной катушки, и соединена с электронным блоком управления АПС. Её задача считывать сигнал ключа и передавать блоку.

Блок АПС

Это электронный блок, получающий сигнал с ключей зажигания снабжённых чипом, или брелока, и дающий команду компьютеру автомобиля, управляющему всей системой ЭСУД и разрешающую запуск и движение, по специальному каналу. Кроме этого, блок АПС штатной сигнализации передаёт сигналы активаторам замков дверей и багажника, а звуковому сигналу на подачу тревоги. На «Приоре» блок АПС встроен в дополнительный блок управления электропакетом, то есть блоком, который управляет стеклоподъёмниками, обогревом и поворотом зеркал заднего вида, прочими дополнительными устройствами.

Активаторы замков и звуковой сигнал

Эти устройства (активаторы) в штатной сигнализации «Приоры» работают центральным замком, то есть при закрывании водительской двери ключом, закрываются фиксаторы всех дверей. Они находятся в положении заперто, открыть их простым нажатием на ручку невозможно. Их принцип – обычные электромагнитные катушки, двигающие рычаг фиксатора, закрывающие все двери по сигналу с брелока управления.

Звуковые дудки обычного типа подключаются под передним бампером автомобиля.

Файл EEPROM

Просто область на участке флеш-памяти управляющего ЭБУ. При получении определённого посыла активируется в записанной программе. С этого момента все действия: запуск, трогание с места, центральный замок – возможны только с активированного брелока и обучающего ключа. В противном случае этот файл блокирует работу и включает штатную сигнализацию «Приоры».

Точки подключения сигнализации Лада Приора.

Цепь	Цвет провода	Полярность	Расположение
Масса	Гайка М6 возле монтажного блока	—
Питание +12	Коричневый	+	Замко зажигания
Зажигание	Синий с черным	+
Стартер	Красный	+
Питание +12 (второй вариант)	Красный	+	БУС, разъем Х1
Повороты	Синий	+
Повороты	Синий с черной полосой	+
Зажигание (второй вариант)	Ораньжевый	+	БУС, разъем Х2
Концевик капота	Белый с черной полосой	—
Водительская дверь — концевик	Синий с черной полосой	—	БУС, разъем Х3
Пассажирская дверь — концевик	Коричневый	—
Задняя дверь — концевик	Серый с оранжевой полосой	—
Все двери (с задержкой салонного освещения)	Белый с черной полосой	—
Багажник — концевик	Желтый с красной полосой	—
Открытие багажника	Синий с красной полосой	—
Ц.З. (открыть)	По схеме ниже
Ц.З. (закрыть)
Ручной тормоз (через диод)	Коричневый с синей полосой	—	Приборная панель
Генератор	Коричневый с белой полосой	+
Тахометр	Коричневый с красной полосой	+
Can шина High (с 2013 года)	Желто-красный	Разъем диагностики
Can шина low (с 2013 года)	Серый
LIN-шина (с 2013 года)	Сине-белый	Жгут из двери водителя
