Почему не работает стеклоподъемник лада приора

Причины поломки обогрева заднего стекла

Причин может быть множество, но, как правило, все они однотипны и встречаются практически постоянно одни и те же.

Наиболее распространённые причины поломки:

• Перегорание предохранителя;
• Перегорание реле;
• Обрыв нити накала;
• Поломка кнопки;
• Потеря массы или плюса;

Все эти 5 причин являются основными виновниками проблем с обогревом заднего стекла Приоры.

Рассмотрим каждую из причин подробнее.

Предохранитель обогрева

В качестве защиты цепи питания обогрева от короткого замыкания или перегрузки используется специальный плавкий предохранитель. Именно он при КЗ обрывает цепь тем самым защищая автомобиль от возгорания. Довольно часто при какой-либо перегрузки или при длительном использовании обогрева предохранитель способен выйти из строя, тем самым обесточить нити накала.

Предохранитель находиться в монтажном блоке Приоры под номером F2 с номинальным током 25А. Замену предохранителя необходимо проводить строго на тот же номинал, что и указан заводом изготовителем, то есть так же на 25 Ампер.

Реле обогрева

Реле необходимо для разгрузки контактов кнопки, так как обогрев потребляет большое количество энергии и, следовательно, тока, то нагрузка на контакты возрастает и происходит нагрев. Если бы реле не было, то кнопка, как наиболее слабый участок цепи, плавилась бы от нагрева контактов, тем самым выходила из строя.

Реле расположено на монтажном блоке под номером К2.

Обрыв нити накала

Такая проблема наиболее часто встречается в кузовах Приоры хэтчбэк и универсал, так как пластиковые карты багажника способы перетереть нить накала и что приведет к невозможности подачи тока на все нити. Такая проблема решается довольно сложно и в некоторых случаях требуется замена стекла.

В некоторых магазинах имеется специальный токопроводящий лак, с помощью которого можно соединить оборвавшиеся нити накала и обойтись без замены заднего стекла.

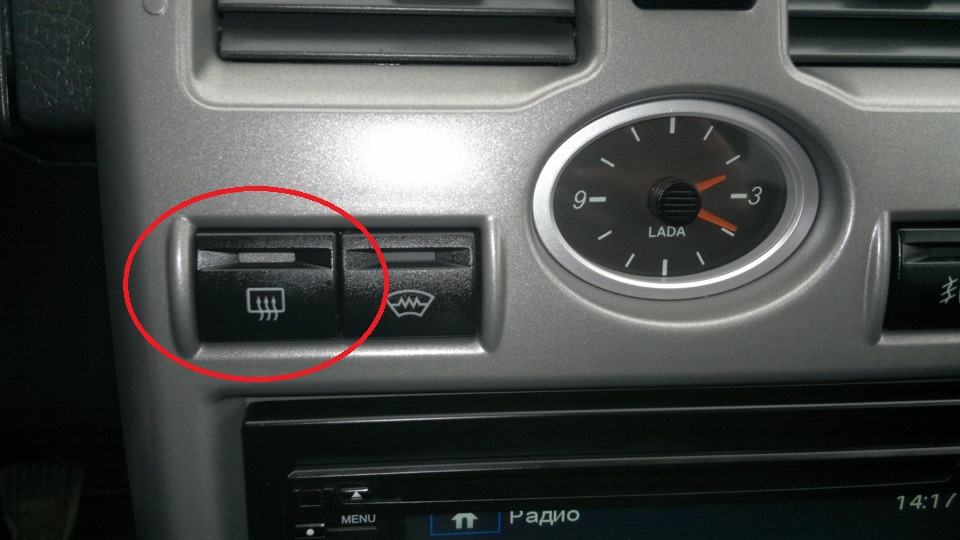

Поломка кнопки

Кнопка включения обогрева на Приоре довольно ненадежная и имеет слабую конструкцию, которая часто подводит и выходит из строя. Контакты на кнопке способы окисляться или иметь нагар, который негативно сказывается на пятне контакта, что приводит к невозможности включения обогрева стекла.

Потеря массы или плюса

Цепь питания подключается к стеклу по средствам разъема «папа-мама». Случается, что после каких-либо работ производимых в багажном отсеке или после наклейки тонировки перестает работать обогрев стекла, такое возможно из-за выпавшего разъема питания или массы обогрева стекла. Парой для решения проблемы достаточно лишь вставить разъем на свое законное место.

голоса

Рейтинг статьи

Как снять стеклоподъемник передней двери на приоре

Для выполнения работ по снятию стеклоподъеника вам потребуются: ключ на 10, клинья для удержания стекла.

1. Снимаем обивку передней двери.

2. Опускаем стекло так, чтобы получить доступ к болтам крепления обоймы стекла через верхнее отверстие двери. Выкручиваем 2 болта крепления обоймы к ползуну стеклоподъемника.

3. Поднимаем стекло до упора вверх и фиксируем его клиньями

4. Отсоединяем провода от стеклоподъемника.

5. Откручиваем 3 гайки крепления моторедуктора стеклоподъемника.

6. Откручиваем 4 гайки крепления направляющей механизма стеклоподъемника.

7. Достаем стеклоподъемник из двери.

8. Маркировка стеклоподъемника.

9. Устанавливаем стеклоподъемник на место в обратном порядке. После установки нужно проверить правильность закрывания стекла. Если стекло закрывается с перекосами, нужно ослабить винты крепления обоймы стекла к ползуну и выставить его в нужное положение.

Разбираемся в схеме

Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:

• блок управления;
• центральный замок;
• поворотники;
• зеркала;
• колодки к заднему жгуту проводов, а также к динамику;
• двигатель стеклоподъемника.

Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.

После того как вы разберетесь со схемой, можно переходить непосредственно к определению неисправности и ее устранению, если это возможно сделать своими руками.

Последние материалы

Вип девушки для обеспеченных мужчин

При всей многочисленности и разнообразии представительниц прекрасного пола, молодым людям – особенно успешным и состоятельным, порой довольно затруднительно найти себе достойную пару для посещения закрытого вечернего мероприятия, театральной премьеры, выс.

Достойные цитаты о жалости

***Жалость самый бесполезный предмет на свете. Она — обратная сторона злорадства.***… жалость может быть выше любви, а дружба сильнее отчаяния.***Да и какой человек знает, что ему предстоит? Разве хоть кто-нибудь может знать, не покажется ли ему со времен.

Описание структуры производственного плана в бизнес-плане предприятия Составление производственного плана

Предприниматели, занимающиеся производством товара или оказанием услуг, должны особое внимание уделить разделу бизнес-плана, посвященному производственному планированию. Пример производственного плана в бизнес-плане должен формироваться на основе прогнози.. Создание фотостудии ООО ‘Image’ Финансовый план фотостудии пример

Создание фотостудии ООО ‘Image’ Финансовый план фотостудии пример

В городе с населением более 1 000 000 человек открытие фотостудии может стать отличным вложением средств. У фотостудии несколько существенных плюсов: высокий спрос у клиентов, простой порог входа в бизнес, отсутствие жестких требований к локации. Ниже пре.

Не работает стеклоподъемник на ваз 2114

Штатно, на автомобиле ВАЗ-2114, устанавливаются только два стеклоподъёмника на правую и левую сторону передних дверей. При выявлении неисправности, связанной с отказом в работе обоих стеклоподъёмников, в первую очередь придётся проверить тридцати амперный предохранитель F6, расположенный в монтажном блоке под капотом автомобиля.

Если он перегорел, то его нужно заменить на новый. Ну, а водителю, придётся искать причину выхода из строя этого предохранителя, ведь если этого не сделать, то и новый предохранитель точно также сгорит. При поиске места короткого замыкания необходимо учитывать ,в какой момент сгорает предохранитель. Если это происходит при включении стеклоподъёмника в работу, то вероятнее всего короткое замыкание под обшивкой двери, а если предохранитель сгорает сразу после включения зажигания, то скорее всего проводка замыкает на массу, где-то от монтажного блока до обшивки дверей.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъёмника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь.

Если предохранитель цел, то придётся снимать обшивку дверей и проверять напряжение на контактах в штекерных разъёмах проводов подходящих к электродвигателю стеклоподъёмника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателе стеклоподъёмника его придётся заменить.

Кроме предохранителя, причиной не рабочего состояния стеклоподъёмника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъёмника перестаёт работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъёмника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъёмника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла. Кроме этого, удлинённый трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.

Блок управления стеклоподъемниками — как подключить самому?

Установка на автомобиль электрических стеклоподъемников позволяет заметно повысить комфортность салона. Блок управления стеклоподъемниками позволяет управлять различными исполнительными устройствами (большинство блоков управления поддерживает подключение к центральному замку) с единого пульта. Из статьи вы узнаете, как работает блок управления стеклоподъемниками, какие неисправности этого устройства встречаются. Вы также узнаете, как поставить этот блок в салон автомобиля и подключить к сигнализации и остальным электрическим устройствам.

Как работает электрический стеклоподъемник

Основа стеклоподъемника – электродвигатель, который через различные механизмы поднимает и опускает стекло. У стеклоподъемника есть только два режима работы – поднятие и опускание стекла, которые зависят от положения управляющей кнопки.

Некоторые блок управления поддерживают функцию доводчика, когда однократное нажатие на кнопку приведет к полному автоматическому открыванию или закрыванию соответствующего окна. Эту функцию обеспечивает реле времени, установленное в блоке управления. Когда стекло полностью закрыто или открыто, срабатывает концевой выключатель, отключающий питание электромотора.

Поэтому блок управления, при нажатии на кнопку, обеспечивает подачу на соответствующие контакты стеклоподъемника напряжения от аккумулятора.

Как устроен блок управления стеклоподъемником

Блок управления – это набор выключателей (переключателей) установленных в удобном корпусе, которые обеспечивают централизованное управление стеклоподъемниками. В некоторых моделях предусмотрена подсветка одной или нескольких кнопок. Он обеспечивает подачу питания на электродвигатели стеклоподъемников в зависимости от положения кнопок управления.

Существуют также блоки управления стеклоподъемниками, которые обеспечивают автоматическое открытие или закрытие окна на определенный уровень. В большинстве таких блоков используют принцип широтно-импульсной модуляции.

Несмотря на сложную электронную схему, принцип работы этого блока аналогичен более простым устройствам – нажатие на кнопку приводит к подаче питания на электродвигатель стеклоподъемника.

Он состоит из:

• разъема;
• печатной платы;
• механизма кнопок;
• светодиодов подсветки.

Как подключают блок управления к бортовой сети и стеклоподъемникам +

Если блок управления и стеклоподъемники выпущены одним производителем, то их разъемы полностью соответствуют, поэтому достаточно придерживаться указанного в инструкции по установке порядка подключения. Эту операцию выполняют после того, как полностью проложили проводку к дверям, прикуривателю и сигнализации. Если же производители блока управления и стеклоподъемников различаются, потребуется схема всех устройств. Она позволит определить, какие выводы разъема подключены к соответствующим кнопкам или электромоторам.

Если вы по каким-то причинам не смогли достать схему блока управления или стеклоподъемников, обратитесь к любому автоэлектрику. Ранее мы уже писали как установить электростеклоподъемники на ВАЗ своими руками. Он вскроет корпус блока управления и по печатной плате нарисует вам схему устройства, а также определит, какие контакты стеклоподъемника отвечают за поднятие и опускание стекла.

Для подключения вам потребуется вставить в ответную часть разъема соответствующие проводы и обжать их. Не забудьте установить предохранитель в цепь питания блока управления. Это позволит избежать короткого замыкания из-за ошибок монтажа или других проблем. Если вы устанавливаете новый блок управления, убедитесь, что рабочий ток его переключателей соответствует рабочему току исполнительных устройств.

В противном случае придется устанавливать дополнительные реле, которые позволят избежать перегрузки кнопок.

Для подключения к сигнализации (это обычно делают для реализации функций управления центральным замком и доводчиком стекол) необходимо определить контакты, подающие сигнал на центральный замок и доводчик. После чего подключить их к соответствующим контактам блока управления. Закончив монтаж, необходимо в первую очередь измерить потребляемый всей системой ток.

Устранение прочих неисправностей

К мелким поломкам можно отнести дребезжание стекла, шум в стеклоподъемнике, свободное хождение стекла под механическим воздействием (например, стекло не поднимается и не опускается подъемником, но то же самое можно сделать рукой). Их причиной является перекос стекла, выход из строя роликов или троса. При перекосе стекла его необходимо отрегулировать. Если же порвался трос, то он подлежит замене. При соскакивании троса с роликов необходимо его натянуть обратно и отрегулировать стеклоподъемник автомобиля. Возникновение шума является признаком того, что механизм плохо смазан. Для устранения неисправности нужно хорошо смазать все механизмы электростеклоподъемника, а также направляющие стекла. При медленной работе механизма его также стоит смазать либо заменить на новый. Со временем скорость опускания и поднятия стекол уменьшается из-за износа моторчика стеклоподъемника.

Схема стеклоподъемников Приоры

Лампы применяемые на лада приора

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Конструктивные особенности стеклоподъёмников

Первые автомобили были открытого типа, поэтому поднимать/опускать было нечего. Когда начали появляться первые авто закрытого типа, чтобы подышать свежим воздухом, приходилось просто останавливаться и открывать двери. В 1928 году немецкие автомобилестроители впервые применили стеклоподъёмник механического типа, а автоматические конструкции с электрогидравлическим приводом появились в США в 1940 году на автомобилях Packard. Спустя 5 лет такие системы устанавливались уже на многих марках (Ford, Lincoln, Cadillac). Те конструкции были громоздкими, работали ненадёжно, часто ломались, но со временем совершенствовались, чему способствовало их параллельное развитие с системами складывания крыши кабриолетов. Чисто электрические устройства появились в 1956 году, и в дальнейшем их совершенствование опять происходило индивидуально. Современный электростеклоподъёмник устанавливается внутри двери (наиболее употребительный вариант), на дверном корпусе или же на отдельном подрамнике.

Конструкция устройства с электроприводом включает собственно приводной механизм, систему управления поднятием/опусканием стёкол и подъёмный механизм. Привод состоит из электромотора, конструктивно выполненного в одном блоке с червячной/зубчатой передачей. Именно двигатель и является сердцем подъёмника, формируя необходимое для движения стекла усилие. Если используется червячная передача, привести в движение стекло руками не удастся, поскольку редуктор червячного типа работает только в одном направлении, передавая момент движения от червяка к приводному колесу. Если попытаетесь вращать окно в противоположном направлении – червячная передача просто заблокируется. Если с мотором всё более-менее понятно, то подъёмный механизм, отвечающий за перемещение стекла, может иметь разную конструкцию. Самые распространённые подъёмники – тросовые, реечные и рычажного типа. Рассмотрим их более подробно.

Тросовый подъемник представляет собой гибкую конструкцию (трос, иногда – ремень с зубцами или цепь), натянутую между роликами во внутренней части двери. Вращаясь, приводной барабан приводит в движение подъемник посредством наматывания на ролик одной стороны гибкого элемента, вторая при этом разматывается. А поскольку подъёмник жестко соединён со стеклом (обычно – посредством специальной пластины), последнее тоже начинает двигаться, опускаясь или поднимаясь.

В стеклоподъёмниках рычажного типа приводным элементом является рычаг, на конце которого расположен ползун и закреплена пластина, соединяющая рычаг со стеклом. Различают одно- и двухрычажные механизмы. Последние более надёжные, поскольку позволяют перемещать стекло более равномерно и без ощутимых рывков. Приводной механизм инициирует передачу импульса движения от электродвигателя к колесу, которое соединено с рычагом. Вращаясь, оно приводит в движение рычаг вместе со стеклом. Двухрычажные конструкции могут снабжаться двумя колёсами.

Реечный подъёмник состоит из неподвижной рейки с зубцами, которая соединена с направляющей пластиной. Последняя, двигаясь по рейке вверх/вниз, и обеспечивает функционирование механизма. Приводная шестерня расположена на конце пластины и соединена с зубчатой рейкой. Перемещение стекла в заданном направлении осуществляется благодаря направляющим желобам, установленным в дверной рамке. Такой стеклоподъёмник для машины используется реже первых двух разновидностей, поскольку обладает достаточно большой массой.

Замена блока комфорта Приора

Перед тем как приобрести новое изделие вы должны быть уверены в том, что причина неисправности кроется именно в нем. Для этого можно установить в вашем автомобиле заведомо исправный блок и протестировать работу проблемных агрегатов. Если с новым, исправным устройством работа электропотребителей осуществляется в штатном режиме, старый блок комфорта неисправен. В ином случае используйте комплексный подход, проверьте предохранители, реле, проводку, всевозможные приводы. Другими словами всю техническую цепочку, с которой обычно соприкасается неисправный узел при работе.

Замена устройства выполняется за 7 простых шагов:

1. Ставим автомобиль на стояночный тормоз.
2. Открываем капот, ослабляем крепление минусовой клеммы и скидываем ее с аккумулятора.
3. Перемещаемся в салон автомобиля. Для удобства работы, откатываем передние сиденья на максимальное расстояние назад в салон.
4. Приготавливаем инструмент. При помощи отвертки выкручиваем крепежные болты и демонтируем 2 боковые стенки.
5. При помощи ключа на 10 откручиваем две гайки креплений.
6. Аккуратно вынимаем сам блок. В процессе извлечения вращайте изделие таким образом, чтобы оно не ударялось о другие элементы. Отключите два контактных разъема, первый – питание, второй — информационный.
7. Извлеките неисправное изделие, установите новое.

В дальнейшем, для того чтобы провести осмотр, диагностику или ремонт блока комфорта приоры, потребуется снять его защитный корпус. При покупке нового блока сохраняйте кассовый или товарный чек. В случае покупки неисправного устройства это позволит вам вернуть или обменять его на новое. Цены на изделие различаются в зависимости от конкретного продавца и составляют от 2500 рублей до 10 000 рублей.

Итоги

Автомобиль «Лада Приора» отличается надежностью и неприхотливостью. Однако электрические стеклоподъемники этой модели достаточно часто выходят из строя. Возможно, дело кроется в несовершенстве механизма, возможно, в суровых условиях эксплуатации транспортного средства. К ним можно отнести низкие и высокие температуры, высокую интенсивность использования, проблемы с ЦБКЭ.

При поломке стеклоподъемника нужно сразу же заняться его ремонтом. Ремонтные работы начинаются с проведения диагностики, которая осуществляется с помощью ряда приборов. Если же диагностика в домашних условиях невозможна, то следует обратиться в автосервис.

Ряд поломок можно устранить самостоятельно. К таким поломкам относят механические неисправности стеклоподъемника, например, поломка моторчика или же разрыв троса. Зачастую подъемник стекол работает нестабильно из-за плохо смазанных поверхностей. Если же подъемники стекол работают раздельно, то, скорее всего, проблема кроется в электронике. При возникновении подобного рода проблем следует обратиться к специалистам. Самостоятельный ремонт электронных систем автомобиля невозможен.

Безусловно, электрические подъемники стекол выигрывают перед механическими, в основном благодаря практичности. Однако электроподъемники гораздо чаще выходят из строя. Для их стабильной работы необходимо соблюдать рекомендации производителя автомобиля и регулярно проводить технический осмотр транспортного средства.

Современные стеклоподъемники относятся к электронике автомобиля. Ручные устройства уже давно ушли в прошлое, сегодня применяются электрические конструкции. Несмотря на их удобство и практичность, они считаются менее надежными, чем механика, а значит, и отказывают чаще.

Любой владелец Лады Приора рано или поздно может заметить, что на его автомобиле не работает стеклоподъемник. Передние и задние устройства имеют примерно равные шансы выйти из строя. Однако если у вас перестал работать стеклоподъемник, неисправность обязательно необходимо устранить, ведь в противном случае вы не сможете открыть или закрыть окно. Некоторые проблемы можно решить самостоятельно, а в некоторых случаях придется обратиться в сервисный центр. Сегодня поговорим о том, почему не работает стеклоподъемник на Ладе Приора и каким образом решить проблему.
