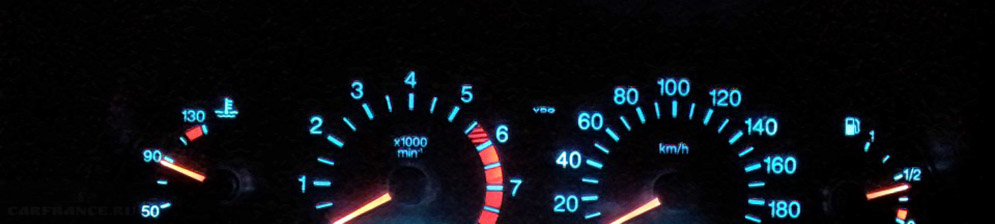

Лада гранта не горит подсветка панели приборов

Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода. которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

Ремонтно-диагностические операции платы приборной панели.

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50% случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Если пропал свет в приборной панели, то рекомендуется обратиться в автосервис, где все исправят или заменят быстро и качественно. Основной причиной по праву можно считать – короткое замыкание. и если не справился предохранитель, или импульс прошел раньше, чем он перегорел, то последствия могут быть самые разнообразные.

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Расположение реле

Реле находятся в том же блоке, что и предохранители.

К1 — омыватель фар. Если перестали работать омыватели и это реле исправно, проверьте их форсунки. Бывает, что они засоряются или повреждаются.

К2 — электрические стеклоподъёмники. Проверьте это реле вместе с предохранителем F2. Смотрите F2 для поиска неисправностей.

КЗ — реле стартера. Если вы поворачиваете ключ зажигания, а стартер не крутит, возможно дело в этом реле. Проверьте его контакты, при необходимости очистите их. Далее нужно проверить клеммы аккумулятора, чтобы между ними был надёжный контакт, при необходимости зачистите их. Также проверьте контактную группу замка зажигания, возможно там нет контакта.

К4 — доп. реле, обогрев заднего стекла, переключатель печки, переключатель стеклоочистителя и стеклоомывателя.

К5 — реле-прерыватель поворотников и аварийной сигнализации. Если не работают указатели поворотов или «аварийка», проверьте это реле совместно с предохранителями F1 и F3.

К6 — реле стеклоочистителя. Проверьте совместно с предохранителем F4.

К7 — реле дальнего света. Проверьте совместно с предохранителями F14 и F15.

К8 — звуковой сигнал. Проверьте совместно с предохранителем F6.

К9 — противотуманные фары. Проверьте совместно с предохранителями F16 и F17.

К10 — обогрев заднего стекла. Проверьте также реле К4 и предохранители F4 и F8.

К11 — подогрев сидений. Проверьте также предохранитель F18.

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы пятнадцать замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Лада гранта приборная панель фото

В каждом автомобиле есть приборная панель, где сосредоточены основные приборы транспортного средства. Благодаря приборке водителю известно, с какой скоростью он едет, какое оборудование включено и какое состояние основных узлов автомобиля. В этом материале мы предлагаем вам узнать, что представляет собой панель приборов Лада Гранта, какие индикаторы на ней установлены и с какими неисправностями в ее работе можно столкнуться.

Описание и расположение индикаторов и приборов на панели

Для начала ознакомимся с описанием, комбинация приборов Лада Гранта, схема которой приведена выше, включает в себя следующие компоненты:

1. Тахометр, этот датчик позволяет узнать, какова частота вращения коленвала в данный момент.
2. Лампочка неисправностей в работе системы управления ДВС.
3. Левый поворотник.
4. Датчик давления моторной жидкости в двигателе. Если он горит после запуска ДВС, необходимо проверить уровень масла в агрегате, если он слишком маленький, возможно, имеет место проблема утечки.
5. Индикатор антиблокировочной системы.
6. Лампочка штатной противоугонной системы — иммобилайзера. Этот узел предназначен для блокировки запуска мотора в случае несанкционированного проникновения в авто.
7. Индикатор перегрева антифриза в системе охлаждения, появляется в том случае, если температура двигателя достигнет 115 градусов.
8. Лампочка, которая включается, если блок управления зафиксировал аварийное состояние тормозной системы. Как правило, ее появление обусловлено недостатком тормозной жидкости в бачке.
9. Правый поворотник.
10. Индикатор разрядки аккумуляторной батареи.
11. Спидометр, стрелка которого соответствует скоростному режиму, с которым движется автомобиль. Датчик скорости, который выводит эту информацию на шкалу, монтируется на картере коробки передач.
12. Индикатор включения системы курсовой устойчивости.
13. Лампочка запрета включения повышенной передачи (как правило, не используется).
14. Этот индикатор появляется при активации дальнего освещения.
15. Символ включения задних противотуманок.
16. Лампа включения ближнего освещения.
17. Индикатор активации передних противотуманок.
18. Кнопка, предназначенная для сброса суточного километража.
19. Жидкокристаллический экран, где отображаются данные о последней поездке, в частности, километраж. В соответствии с тем, какая комплектация транспортного средства, данные, выводимые на экран, могут отличаться. В общем на дисплее может выводиться время, пробег, температура воздуха снаружи, опции бортового компьютера, объема топлива, а также информация в виде подсказок касательно переключения передач.
20. Индикатор не запертых дверей в машине.
21. Символ резервного остатка горючего в баке.
22. Этот индикатор появляется при недостаточном уровне давления в покрышках.
23. Сигнальная лампа работы ЭУР. Если она горит при запущенном двигателе, то скорей всего, в работе системы электроусилителя руля возникли проблемы.
24. Этот символ горит, когда ремни безопасности не пристегнуты.
25. Индикатор неисправностей двигателя, в большинстве случаев не используется.
26. Символ состояния подушек безопасности. Он всегда появляется после включения зажигания, поскольку производится режим тестирования системы. Если он продолжает гореть после запуска силового агрегата, это может свидетельствовать о неполадках в работе системы, поэтому необходимо обращаться в сервис. Если этот индикатор горит, то в случае аварии подушка либо не раскроется, либо она может раскрыться в неподходящий момент во время движения, что может быть еще хуже (автор — канал Лада Гранта Фан).

Как выглядит сборка приборной панели?

Этот важный сегмент салонного оборудования приятно впечатляет. В глаза «бросается» точность в подгонке элементов (минимальные и ровные зазоры). Дизайнерские решения и цветовая гамма компонентов также достигают высокой оценки, ведь все выглядит как стильный и логически завершенный продукт.

Материал приборных элементов – обычный, но качественный пластик с приятной на ощупь фактурой. Он лишен неприятных поскрипываний и хрустов. Посторонние раздражительные звуки отсутствуют даже спустя длительный период эксплуатации. Это свидетельствует о надежной сборке панели и качественной ее фиксации с прочими салонными компонентами.

Виды и причины поломки

Эти приспособления имеют несколько типов:

• фары ближнего света. Включены во время работы автомобиля. В России разрешается использовать их в качестве источника света для езды днем;
• фары дальнего света. Работают на пониженном напряжении. Это способствует снижению интенсивности света, что в некоторых случаях не способствует увеличению заметности пешеходов и велосипедистов на дороге;
• противотуманные фары. Их использование в России разрешено (пункт 19.4 ПДД);
• передние поворотники;
• отдельные источники света спереди автомобиля с определенными схемами световой интенсивности.

Основными производителями качественных ДХО являются такие торговые марки, как:

Эти и другие модели источников света могут отличаться формой (прямоугольной, круглой, овальной), количеством находящихся внутри диодных лампочек, мощностью, а также яркостью.

Замена ламп подсветки отопителя лада калина

Магазин автоэлектроники каркам https://goo.gl/sMg1K4 На скорую руку отснял видео по снятию центральной консоли Лада

Сегодня производители начали выпускать даже силиконовые диодные лампочки, подходящие для «Лады Гранты». Они могут располагаться как на одной, так и на нескольких лентах.

Среди основных причин того, почему ДХО не горят, выделяют:

• отсутствие проверки полярности перед монтажом источников света;
• не горит канал поворотника;
• перегорел предохранитель;
• отсутствие прогревания или перегорание нити накаливания.

Читайте:

Чтобы усовершенствовать дневные ходовые источники света и сделать их предельно полезными и стильными для автолюбителя, нужно максимально качественно делать все этапы работ. Вместо стандартных ламп, которые не слишком ярко горят, можно установить светодиодное освещение без цокольной сборки. Купить эти компоненты можно практически в каждом магазине, где есть запчасти для автомобилей. При этом, совершая выбор, нужно ориентироваться на модели с наибольшей яркостью освещения.

Работа светодиодных ламп

Устранение неисправности

Из выше перечисленных возможных неисправностей среднестатистический автомобилист может устранить далеко не все. Вряд ли посреди дороги можно чем-то заменить сгнивший плафон подсветки. Не каждый сможет отремонтировать поврежденный жгут электропроводки. Поэтому подобные случаи в этой статье мы рассматривать не будем.

Обнаружив неисправность подсветки, начнем со снятия плафона. Крепится он либо саморезами, либо пластиковыми защелками, либо сочетанием «саморез+защелка». У всех этих способов есть и плюсы, и недостатки – пластиковые защелки легко сломать, но и закисший саморез с закатанными шлицами отнюдь не подарок.

На ряде автомобилей вывернуть патрон лампы из плафона можно с внутренней стороны крышки багажника, например, на «Приоре». Зачастую это предпочтительнее, чем пытаться отжать пластиковые фиксаторы фонарика подсветки снаружи, хотя и менее удобно.

После снятия плафона или извлечения патрона лампы подсветки сначала осмотрите ее. Темная колба или видимое повреждение нити лампы – однозначное показание к замене. Как правило, для подсветки номерного знака используются лампы W5W (на фото ниже) или C5W. Они не занимают много места в автомобиле, и их желательно иметь с собой на всякий случай.

Стоит особое внимание уделить резиновому уплотнителю плафона освещения номерного знака. Если он поврежден или неплотно обжимается при установке, влага будет постепенно попадать внутрь и приведет к коррозии контактов внутри плафона

В этом случае фиксация саморезами обеспечивает лучшее обжатие уплотнения, чем пластиковые защелки.

Внимание! В отличие от ламп накаливания, светодиодные лампы работают только при соблюденной полярности. Если после установки светодиодной лампочки она не горит, переверните ее в патроне на 180 градусов

Замена лампочек

Когда консоль освобождена, разобрать подсветку печки Лады Калина можно уже без лишних помех. По сути, разборка сводится к тому, что предстоит извлечь сгоревшие лампочки. Делается это лёгким выкручивающим движением против часовой стрелки.

Лампочки продаются в сборе, однако купить их бывает проблематично. Поэтому нередко приходится перепаивать сгоревшие элементы, для чего и рекомендуется запастись светодиодами. Процесс замены лампы выглядит так:

• с помощью нажатия тонкой отвёрткой на основание замка корпуса выдавливаются поочерёдно стороны лампочки;
• у основания старой лампы перекусывают ножки, ведущие к клеммам;
• приобретённые заранее диоды припаиваются к клеммам;
• получившаяся конструкция внедряется в корпус лампы.

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя. Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

Замена лампочек подсветки блока управления отопителем Лада Гранта снятие передней консоли

Снятие накладки центральной консоли Лада Гранта Подробнее

Замена ламп подсветки отопителя лада калина Подробнее

Разбор центральной панели лада гранта фл Подробнее

Замена ламп центральной консоли (панели отопителя). Лада Калина Подробнее

Комплект для пересвета салона на Гранте. Подробнее

ПЕРЕСВЕТ САЛОНА БЕЗ ПАЙКИ ЗА 30 РУБ НА ЛЮБОЕ АВТО Подробнее

Ручки управления отопителем Лада Гранта Подробнее

ПОЛНЫЙ пересвет салона на ГРАНТЕ! Сможет КАЖДЫЙ! Подробнее

Снятие панели отопителя на Калине. Замена лампочек в бороде на Калине. Подробнее

Крутые КРУТИЛКИ печки для Лада Гранта БЕЗ ДОРАБОТОК! Подробнее

Пересвет приборки Лада Гранта (Калина-2) Подробнее

Как снять накладку центральной консоли панели приборов Лады Калины Подробнее

Топ 5 переделок в Лада Калина. Подробнее

20 ТОВАРОВ ДЛЯ ЛАДА ГРАНТА ИЗ КИТАЯ С АЛИЭКСПРЕСС КОНКУРС Подробнее

Али экспресс для лады Гранты и Калины Подробнее

снимаем консоль на калине 2, и меняем подсветку на регулировке печки Подробнее

Крутилки печки на Лада Гранта с Али Экспрес Подробнее

Отопитель Калины LED Подробнее

Замена лампочек в блоке печки на Рено Логан до 2010 года выпуска Подробнее

Быстрый ремонт регулятора печки на Ладе Калине Подробнее

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

• набор ключей;
• крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

Адреса штекеров приборной панели

Работа приборов контролируется электронным модулем, который получает информацию с датчиков, и отправляет ее на панель. Для подключения к нему, а также другим узлам, щиток имеет две колодки со следующими адресами штекеров:

Белая колодка на 13 выводов (X-1)

Тахометр (низковольтный вход)

Тахометр (высоковольтный вход)

+ аккумулятора (через предохранитель F-3)

Датчик температуры охлаждающей жидкости

Электронный блок управления двигателем

Клемма «15» замка зажигания (через предохранитель F-10)

Выключатель ручного тормоза

Вывод «D» генератора

Датчик давления масла

Красная колодка на 13 выводов (X-2)

Датчик температуры окружающей среды

Клемма «15» замка зажигания (через предохранитель F-16)

Регулятор освещения панели

Переключатель поворотов (повторители правого борта)

Переключатель поворотов (повторители левого борта)

Датчик уровня топлива

Клемма «50» замка зажигания

Заводим авто зимой

Зимний запуск — это отдельная тема. Сначала нужно просто включить зажигание. При этом автоматически включится ближний свет, держать его включенным нужно не менее 20 сек, затем выключите его, чтобы накопился пусковой заряд. Не включайте больше никаких приборов.

Включите нейтральную передачу и выжмите сцепление. Поверните ключ и слушайте стартер. Через несколько оборотов мотор должен завестись. Если этого не произошло, значит, пусковой заряд не достиг цели и нужно снова его накапливать.

Если не получится и со второй попытки, значит, замерз аккумулятор. Остается два выхода: завестись от другой машины (так называемое прикуривание), либо нести аккумулятор домой на обогрев. На крайний случай остается еще попытка завестись на буксире, включив вторую передачу.

На Гранте с автоматической коробкой передач этот способ не работает.

Замена выключателей и ламп подсветки на панели приборов Лада Гранта (ВАЗ 11183, 21116)

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Для замены выключателя привода замка багажника снимаем крышку монтажного блока с панели приборов (см. «Замена предохранителей и реле»).

Пассатижами сжимаем два фиксатора выключателя…

…и вынимаем выключатель из крышки монтажного блока.

Выключатель привода замка багажника (стрелкой показан фиксатор, другой фиксатор на фото не виден).
Устанавливаем выключатель привода замка багажника в обратной последовательности.

Для замены переключателя наружного освещения снимаем крышку монтажного блока с панели приборов (см. «Замена предохранителей и реле»).

Крестообразной отверткой отворачиваем саморез крепления переключателя.

Выводим переключатель из панели приборов, наклоняя верхнюю часть переключателя на себя.

Сжимаем два фиксатора колодки жгута проводов…

…и отсоединяем колодку от переключателя.

Переключатель наружного освещения.
Устанавливаем переключатель наружного освещения в обратной последовательности.

Для замены выключателя аварийной сигнализации отводим центральную накладку от панели приборов (см. «Снятие панели приборов»).

Отсоединяем колодку жгута проводов от выключателя.

Сжимаем два фиксатора выключателя…

…и вынимаем выключатель из накладки панели приборов.

Выключатель аварийной сигнализации (стрелками показаны фиксаторы).
Устанавливаем выключатель аварийной сигнализации в обратной последовательности.

Для замены выключателя обогрева заднего стекла отводим центральную накладку от панели приборов (см. «Снятие панели приборов»).

Отсоединяем колодку жгута проводов от выключателя.

Сжимаем два фиксатора выключателя…

…и вынимаем выключатель из накладки панели приборов.

Выключатель обогрева заднего стекла (стрелкой показан фиксатор, другой фиксатор на фото не виден).
Устанавливаем выключатель обогрева заднего стекла в обратной последовательности.

Для замены ламп подсветки регуляторов блока управления отоплением и вентиляцией отводим центральную накладку от панели приборов (см. «Снятие панели приборов»).

Отсоединяем колодку проводов от выводов патрона лампы.

Поворачиваем патрон лампы по часовой стрелке…

…и вынимаем патрон с лампой из накладки панели приборов.

Вынимаем лампу из патрона.
Новую лампу W1,2W устанавливаем в обратной последовательности.

Аналогично заменяем другую лампу подсветки регуляторов.

Видео по теме «lada Granta. Замена выключателей и ламп подсветки на панели приборов»

Замена ламп подсветки отопителя лада калина

Снятие накладки центральной консоли Лада Гранта

Как снять панель приборов Lada granta

Как настроить время Лада Гранта ФЛ

После рестайлинга Лада Гранта ФЛ обзавелась не только новым внешним видом, но и обновленной приборной панелью, на которой стали доступны новые функции и элементы управления. Читаемость бортового компьютера была также улучшена, а его настройка стала более легкой.

Настройка времени на приборной панели может отличаться в зависимости от комплектации Лада Гранта ФЛ, рассмотрим их по порядку.

На всех комплектациях установка времени начинается с длительного нажатия кнопки на приборной панели (см. фотографию выше), зажимайте ее когда на бортовом компьютере выводится общий пробег автомобиля. При этом, первая часть времени, отвечающая за часы, начнет мигать.

Если комплектация вашей Лада Гранта не предусматревает кнопок управления расположенных на подрулевом переключателе стеклоочистителя, тогда вся настройка времени будет производится с помощью одной кнопки на приборной панели. После перехода в режим установки времени (как это написано выше), короткими нажатиями меняем цифры на приборной панели. После выставления нужного часа, подождите 5 секунд после чего произойдет переход к редактированию минут. Каждые пять секунд бездействия будет совершаться переход к редактированию следующего функционала, после минут вы сможете установить часовой пояс, а подождав еще 5 секунд — выйти из режима настройки времени.

В лада гранта фл, в которых присутствуют три кнопки на подрулевом рычаге, выставить время будет значительно проще. Для этого, после входа в режим настройки времени нажимаем клавишу RESET для перехода от часов к минутам или к часовому поясу, а боковыми клавишами (см. фотографию выше) производим настройку выбранного значения. Выставив правильную дату, нажимаем клавишу на приборной панели и выходим из режима настройки.

В комплектациях лада гранта фл с шестью клавишами управления на переключателе стеклоочистителя, выставление времени производится с помощью клавиш 3 и 4, а кнопки 1 и 2 служат для переключения между часами, минутами и часовым поясом. Выход из настройки осуществляется нажатием кнопки Menu/Exit (см. фотографию выше).

Стоит отметить, что иногда достаточно выставить только значение часового пояса, чтобы время отоброжалось правильно. В таком случае на приборной панели отобразиться время часового пояса, в котором вы непосредственно находитесь. Работать эта функция будет только при условии, что сигнал систем GLONASS/GPS постоянный и стабильный.

Источник
