Замена сетки бензонасоса приора 16 клапанов

Основные неисправности бензонасоса на Приоре

Зачастую, на автомашине не работает устройство для подачи топлива в двигатель, по причине того что сеточка засорилась, или топливный фильтр забился – они преграждают путь горючему веществу по магистралям, так что двигателю фактически не с чем работать. При таких случаях будет достаточно поменять фильтр. Но неисправности бензонасоса автомобиля Приора могут проявляться по-разному:

  • После того, как ключ в замке зажигания проворачивается до включения зажигания, отсутствует характерный звук подкачки. При идеальных условиях всегда нужно дожидаться, когда насос подкачает топливо, а уже после этого запускать двигатель. Проще говоря: не работает и не качает топливо топливный насос автомобиля. Неисправность электроцепи топливного насоса.
  • При включении зажигания слышно, как насос подкачивает горючее вещество к машине, мотор запускается. Но как только водитель делает попытку проехать всего чуть-чуть, автомобиль глохнет. Когда машина стоит на месте (на холостых оборотах), она потребляет меньший объем топлива в каждом цикле. А когда она начинает движение (даже без нажатия педали газа), требуется больший объем жидкости, но она не поступает к форсункам. Насос не успевает подкачивать бензин.
  • При движении машина «кивает», а затем глохнет. Для поддержания стабильной скорости при движении, а также для ускорения бензонасос должен периодически подавать больший объем горючего вещества. Если он не может это сделать, двигатель «захлебывается» от воздуха – ему нужен бензин.

В последних двух случаях, скорее всего, придется заменить сеточку устройства для подачи топлива в двигатель. При худшем раскладе последует его замена.

Снятие топливного модуля ЭБН и замена бензонасоса

Одну из ключевых ролей в конструкции автомобиля играет топливный насос, посредством которого обеспечивается подача топлива к впускной системе двигателя. На Приоре бензонасос не редко становится причиной того, что возникают нестабильная работа мотора или вовсе автомобиль не заводится. Следует сразу отметить тот факт, что в случае неисправности бензонасоса на Приоре, он подлежит непосредственной замене. Этот механизм является неремонтопригодным, а средний его срок службы составляет около 200 тысяч км пробега. Однако ресурс зависит от разных факторов, как например, качество изделия, особенности эксплуатации. Отзывы показывают, что примерно на пробеге в 100 тысяч возникают проблемы с бензонасосами на Приорах.

Работа насоса и его неисправности

Из названия можно понять, что топливный насос осуществляет подачу горючего из бака в форсунки двигателя. Соответственно, если агрегат неисправен, то нагнетания бензина не будет, а силовая установка не включится в работу. Существуют варианты для инжектора и карбюратора. Автомобиль ВАЗ 2110 оснащен инжектором, соответственно, топливный насос должен подходить под эту систему. Если же «десятка» была модернизирована при помощи установки карбюратора, то и агрегат придется брать нештатный. Расположен агрегат в топливном баке – под левой задней дверцей, электрика выходит под сидения заднего ряда.

Понять, что в насосе или его сетке присутствуют неисправности достаточно просто:

  • Машина не заводится. Причин у этой неисправности масса, но перед тем как выполнять полную диагностику, необходимо проверить, не засорилась или сетка насоса.
  • На первой передачи присутствуют ощутимые рывки. Здесь тоже множество вариантов, но одной из них является нерабочий топливный насос.

Замена фильтра тонкой очистки топлива

Для снятия старого фильтра необходим свободный доступ к задней части автомобиля. Для этого его следует загнать на смотровую яму или эстакаду. Кроме инструмента, используемого при замене сетки, потребуется небольшая ёмкость для слива горючего.

Порядок замены ФТО следующий.

  1. Через клапан на рампе или запуском двигателя при снятом предохранителе бензонасоса сбрасывается давление.
  2. Под автомобилем разжимается проволочный фиксатор на обратном штуцере (находится справа). Затем снимается шланг и направляется в предварительно подставленную ёмкость.
    Чтобы снять трубку со штуцера, необходимо слегка разогнуть фиксатор
  3. После слива топлива операция повторяется на подающем шланге. В результате должно слиться 150—300 мл бензина.
  4. Ослабляется гайка крепёжного хомута, и корпус фильтра вытаскивается. При этом нужно запомнить направление стрелки на фильтре.
    Для снятия ФТО необходимо ослабить крепёжный хомут
  5. Новый фильтр устанавливается с учётом направления движения топлива. На надетых шлангах защёлкиваются проволочные фиксаторы.

Шланги от фильтра уходят под бензобак

После замены проверяется работа фильтра под давлением. Для этого включается зажигание, и топливные магистрали проверяются на наличие протечек. Затем поверка повторяется на заведённом автомобиле. Алгоритм замены не зависит от количества клапанов двигателя.

Вступление

Топливный насос Лады Приоры отвечает за подачу топлива в топливную рампу, которая в свою очередь распределяет топливо по форсункам.

Перед запуском автомобиля бензонасос накачивает достаточное давление топлива в систему, и после чего мотор запускается. Нагнетается определенное давление необходимое для нормальной работы ДВС и это давление сохраняется весь период работы ДВС, до его полной остановки.

Неисправность топливного насоса приведет к понижению давления или же вовсе его отсутствию, что несомненно скажется на работе двигателя и его функциях.

В данной статье речь пойдет об бензонасосе Лады Приоры, а именно о его возможных неисправностях и о том как его снять и проверить.

Бензонасос

Бензонасос Приоры является своего рода электрическим мотором постоянного тока в виде цилиндра. Внутри насоса расположился вал, на который жестко насажена крыльчатка нагнитающая топливо в систему и обратный клапан, который не позволяет топливу после остановки насоса терять давление в системе.

Рабоче давление в системе которое должен поддерживать насос находится в диапазоне от 3,6-4,0 бар. При потере давления в системе двигатель будет работать неустойчиво теряя обороты и детонируя.

Топливный насос не может работать в одиночку, поэтому он входит в состав топливного стакана бензонасоса. В данном стакане расположены все необходимые элементы для нагнетания давления в топливной системе.

Производительность топливного насоса по заявкам завода изготовителя от 60 л/час.

Замена масляного насоса на Приоре

Без особого преувеличения можно сказать, что система смазки автомобиля – это его кровеносная сеть. А значит, масляный насос, перекачивающий по жилам-маслопроводам смазку для всех его узлов, – сердце двигателя. Масляный насос в любом автомобиле, в том числе и у «Приоры», является одним из важнейших узлов мотора, которому иногда требуется замена.

Назначение масляного насоса и системы смазки в моторе

В двигателе «Приоры», как и в любом другом автомобиле, множество трущихся поверхностей. Естественно, это требует обильной и качественной смазки. К подшипникам и вкладышам масло поступает по тонким каналам, устроенным в теле блока цилиндров. Но само по себе машинное масло не потечёт вверх, ведь его запас сконцентрирован в нижней части двигателя – поддоне. В систему входят следующие узлы.

  1. Масляный насос с приводом от коленвала.
  2. Прокладка под насос.
  3. Трубка заборника с фильтром.
  4. Прокладка поддона.
  5. Масляный поддон двигателя.

Внимание! Хоть иногда и встречаются моторы с традиционным механизмом газораспределения, абсолютное большинство двигателей всё же имеет 16 клапанов. А это означает наличие в системе смазки таких устройств, как гидрокомпенсаторы!

Замена сеточки бензонасоса — пошаговая инструкция

  1. Отключите питание бензонасоса или достаньте предохранитель, который отвечает за топливный насос.
  2. Заведите мотор и дайте ему поработать до тех пор, пока он не заглохнет. Таким образом вы снимете избыточное давление в топливной магистрали и прольете минимум бензина во время снятия топливного насоса.
  3. Далее необходимо снять задний диван (сидения).
  4. На «всякий пожарный» снимите «-» клемму аккумулятора, бензин легко воспламеняется, мало ли что.

5. Используя пылесос и тряпку, произведите очистку «рабочего места», для того чтобы во время снятия бензонасоса в бак ничего не попало.

6. Положите ветошь под топливные шланги и отсоедините их от бензонасоса. Будьте аккуратны, польется бензин. Отсоединяются шланги нажатием на металлическую скобу-фиксатор.

7. Едем дальше. Теперь можно приступать к снятию топливного насоса, для этого необходимо открутить 8 гаек головкой на «10».

8. Снимите металлическое кольцо-держатель.

9. Аккуратно достаньте топливный насос, не спешите и следите за тем, чтобы нечаянно не повредить поплавок бензонасоса.

10. Когда бензонасос демонтирован, необходимо отсоединить пластиковый патрубок, после чего можно разобрать сам насос.

11. Необходимо снять два небольших стопорных кольца, расположенных с обеих сторон направляющих.

12. Аккуратно отогните пластиковые уши, удерживающие стакан, после этого у вас появится доступ к самой сеточке.

13. Чтобы снять сеточку достаточно аккуратно поддеть ее при помощи плоской отвертки.

14. Замените сеточку и соберите все в обратной последовательности.

15. После завершения ремонтных работ подсоедините питание бензонасоса, а также «-» клемму АКБ, которую снимали в начале.

У меня все, надеюсь вам все понятно!? Если статья вам понравилась, поделитесь ею с друзьями, используя кнопки соц. сетей расположенные чуть ниже. Всем пока!

Снятие модуля электробензонасоса (МЭБН) выполняется для замены датчика уровня топлива, фильтра грубой очистки топлива, электронасоса или регулятор давления. Рассмотрим, как самостоятельно снять бензонасос на автомобилях Лада Гранта, Калина и Приора.

Потребуется: крестовая и плоская отвертки, молоток, пустая тара.

1. Снять подушку заднего сиденья (откинуть вперед, снять переднюю часть подушки с петель).

2. Снять крышку бензонасоса (4 винта, отвертка крестовая).

3. Очистить поверхность электробензонасоса от грязи и пыли.

4. Отсоединить разъем с проводами (нажимаем на усик и потянуть).

5. Чтобы при дальнейших действиях не вылилось много бензина, следует сбросить давление в топливной системе. Для этого запустите двигатель и дайте ему поработать на холостых оборотах до полной остановки. Выключите зажигание и снимите минусовую клемму с аккумулятора.

6. Отсоединить топливные трубки (нажать одновременно на пружинные фиксаторы с боков зажима, можно использовать специальные щипцы).

7. Снять фиксирующее кольцо, повернув его против часовой стрелки. Если нет специального съемника (ключ 67.7812-9574), используем большую плоскую отвертку и молоток.

8. Снять модуль электробензонасоса из топливного бака, предварительно протереть поверхность от грязи, чтобы она не попала в бензобак. Аккуратно, не повредите поплавок. Насос опустите в заранее приготовленную тару, чтобы бензин не попал на обшивку салона.

Совет. После снятия бензонасоса, загляните внутрь топливного бака. При наличии на дне грязи и воды, удалите ее при помощи трубки и шприца.

Процесс снятия бензонасоса также показан на видео:

А вам приходилось самому снимать бензонасос на Lada Granta, Kalina или Priora? Напомним, ранее мы рассказывали, как проверить бензонасос. Кстати, а вы знаете, что для крышки бензобака продается специальный кронштейн?

Порядок демонтажа и установки бензонасоса на Приоре своими руками

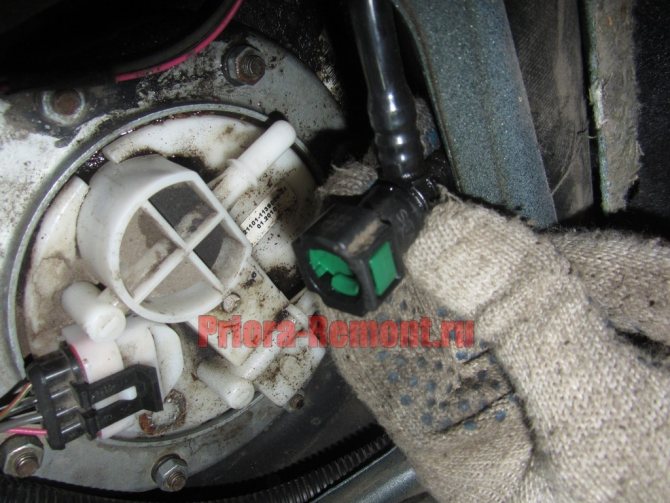

При помощи крестовой отвертки отворачиваем два винта крепления крышки, и под ней будет располагаться насос. Далее нам необходимо отсоединить два топливных шланга, предварительно нажав на фиксаторы, которыми они крепятся к штуцерам верхней крышки. Один шланг крепится одним металлическим фиксатором, на который необходимо надавить, и потянуть за шланг в сторону.

Второй шланг сидит более плотно и чтобы его снять, необходимо уже надавить с двух сторон на «кнопки», которые на фото ниже показаны в зеленом цвете.

После этого отсоединяем штекер питания с проводами от модуля, поддев фиксатор немного вверх.

Далее отворачиваем все гайки крепления насоса при помощи головки на 10 мм.

Снимаем кольцо, как показано на фото ниже.

И второе пластиковое кольцо также необходимо снять со шпилек.

После этого уже можно будет вынимать весь модуль бензонасоса из бака в сборе, так как больше его ничего не держит.

Чтобы вытащить его до конца, необходимо слегка наклонить в сторону, чтобы датчик уровня топлива не мешался при демонтаже.

Обратите внимание, что при снятии, в емкости может быть немало бензина, поэтому его сразу необходимо слить. Далее уже можно заниматься дальнейшими действиями, либо же заменой насоса, либо сетки или же датчика уровня топлива

После выполнения всех необходимых процедур можно приступать к установке насоса на прежнее место, и подключению всех шлангов и проводов питания. Стоит отметить, что бензонасос на Приоре стоит от ВАЗ 2110 нового образца, то есть для двигателей 1,6 литра. Цена такого насоса в сборе составляет от 2200 рублей до 3000 р.

Симптомы: подвывание и свист в районе топливного бака, двигатель не развивает полной мощности, двигатель работает нестабильно / часто глохнет / работает с перебоями.

Возможная причина: неисправен топливный насос.

Инструменты: набор головок, набор гаечных ключей, плоская отвертка, крестообразная отвертка.

Примечание. В системе питания двигателя давление достигает 380 кПа, поэтому категорически воспрещается производить ослабление либо снятие топливопроводов при работающем двигателе или сразу же после его остановки. Проведение работ по демонтажу и ремонту системы питания допускается исключительно после процедур по стравливанию давления. После работ по понижению давления в системе питания следует подождать 4–5 часов, так как через это время давление в системе станет практически нулевым.

1. Включите нейтралку, а затем затормозите автомобиль с помощью стояночной тормозной системы.

2. Демонтируйте подушку заднего сиденья.

3. Приподнимите вырезанную часть коврика, расположенную над люком.

4. Открутите и выньте два крепежных винта крышки лючка над топливным насосом, используя фигурную отвертку с крестообразным лезвием.

Функции предохранителя бензонасоса

Предохранитель топливного насоса Приора практически полностью определяет работоспособность системы подачи топлива. Он отвечает за систему впрыска горючего по инжекторному типу подачи бензина. Топливо подается с помощью бензонасоса, работающего под напряжением 12В. Если вышел из строя предохранитель Приора на бензонасос, машину завести невозможно.

Функция бензонасоса Приора состоит во всасывании бензина из бака и в подаче его по системе к впускному коллектору инжектора. Если подача топлива не работает, то, очевидно, просто нет возможности завести двигатель. Если у вас возникли проблемы с движком, первым делом надо проверять предохранитель на бензонасос Приора.

Работоспособность бензонасоса полностью зависит от электронной системы управления автомобилем. При включении зажигания подается электросигнал на бензонасос, который приходит в движение и создает необходимое давление для постоянной подачи топлива к двигателю. После поворота ключа зажигания в положение «старт» бензонасос начинает подавать бензин.

Если ключ не переводится в стартовое положение, бензонасос выключается через 2 секунды. Очевидно, на Приора предохранитель на бензонасос является буфером, который принимает на себя всю мощь несанкционированного электроразряда при ненормативной работе.

Снятие и разборка бензонасоса

Механизм подачи топлива в приоре находится в бензобаке, поэтому чтобы его достать нужно:

  1. Cнять заднее пассажирское сидение. Защёлки, удерживающие его, находятся по бокам.

Как правило, вся сетка выглядит достаточно грязной, а её центральная часть буквально забита различным мусором. Чтобы снять старую сетку, её нужно просто обхватить со всех сторон пальцами и дёрнуть на себя, или ковырнуть плоской отверткой.

Со своего посадочного места она выходит относительно легко. После этого устанавливаем новую сетку. Сеточку для бензонасоса лада приора можно купить в специализированном магазине или на рынке. Стоит она около 50 рублей.

На дне пластмассового стакана, в котором находился насос, обычно также много всякого мусора. Его нужно хорошо промыть и протереть сухой ветошью.

Затем всё собирается в обратной последовательности. После замены сеточки двигатель набирает обороты плавно и работает стабильно. Во время движения по трассе машина больше не дёргается и нормально ускоряется.

Замена сеточки бензонасоса Приоры мало чем отличается от замены сеточки на Калине, о которой я писал вот в этой статье. Симптомы, указывающие на необходимость менять эту сетку такие же, как и у всех: перебои в работе двигателя, рывки во время движения, проблемы с запуском и т. д.

  1. Головку на «10», плоскую отвертку;
  2. Ветошь;
  3. Новую сеточка бензонасоса.

Внимание! Работать будем с легковоспламеняющимся веществом, поэтому первым делом уберите любые источники огня. Не вздумайте курить во время проведения этой работы! Некоторые, кстати, по привычке закуривают, выполняя подобные работы

В результате, за свою невнимательность и нарушение элементарной техники безопасности, очень дорого платят.

  1. Отключите питание бензонасоса или достаньте предохранитель, который отвечает за топливный насос.
  2. Заведите мотор и дайте ему поработать до тех пор, пока он не заглохнет. Таким образом вы снимете избыточное давление в топливной магистрали и прольете минимум бензина во время снятия топливного насоса.
  3. Далее необходимо снять задний диван (сидения).
  4. На «всякий пожарный» снимите «-» клемму аккумулятора, бензин легко воспламеняется, мало ли что…

Примечание: Кстати, при замене сеточки бензонасоса, желательно заменить и топливный фильтр, таким образом вы сможете исключить вероятность нарушений в работе двигателя именно по вине топливного фильтра. По крайней мере, если после замены сеточки проблема не решилась, обязательно замените топливный фильтр, возможно двигатель работает нестабильно именно из него.

У меня все, надеюсь вам все понятно!? Если статья вам понравилась, поделитесь ею с друзьями, используя кнопки соц. сетей расположенные чуть ниже. Всем пока!

Предохранитель бензонасоса и его функции

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

В чем состоит функция бензонасоса?

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Принцип работы предохранителя бензонасоса

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Нормированный ток между двумя контактами проводит контактная нить, расположенная между ними. Следует учитывать маркировку, например, при обозначении в «15А», постоянное напряжение тока не может превышать это значение. В случае прохождения большего напряжения, нить оборвется, а корпус расплавится.

Замена бензонасоса и сеточки бензонасоса Лады Приора

1. Замена сеточки в бензонасосе Лады Приора

Решил сегодня поменять сеточку на бензонасосе. Предварительно снял заднее сиденье и открутил два болта на крышке, которая ведет к бензонасосу.

Отключаем провода, идущие к бензонасосу и садимся за руль. Заводим машину и даем поработать на холостом ходу, пока не заглохнет, тем самым мы сбросили давление внутри трубопроводов. Стравливать обязательно.

Отключаем жгут проводов.

Отсоединяем два трубопровода, которые крепятся на бензонасосе. Снимаются путем нажатия на железную скобу и, отталкивая от себя, отсоединяем трубопровод от бензонасоса

Отсоединяем два трубопровода

Откручиваем восемь гаек на 10.

Далее, снимаем кольцо-держатель бензонасоса и убираем его, чтобы оно не мешало нам.

Потом, аккуратно отводя шланги трубопровода, придерживая их рукой, вытаскиваем из посадочного места сам бензонасос, главное, без чрезмерных усилий, и аккуратно, чтобы не повредить поплавок на бензонасосе.

Сняв бензонасос, отсоединяем пластмассовый патрубок. Без снятия его мы не сможем разобрать бензонасос

Снимаем два маленьких стопорных кольца по обе стороны этих направляющих

Потом отсоединяем пластмассовый крепеж (их там три) благодаря отсоединению их, мы можем долезть до самой сеточки.

Добрались мы до сеточки, как видим, на ней есть немного стружки — значит фильтр работает хорошо. Дальше мы его будем снимать, чтобы поменять на новый.

Благодаря отвертке поддеваем сеточку и снимаем её с седла бензонасоса.

Вид сбоку на сеточку сюда нужно вставить отвертку

Вот и сняли мы сеточку с бензонасоса для замены старой на новую.

Снятая сеточка с бензонасоса

Установка новой сеточки на бензонасос и сборка в обратной последовательности.

2. Замена бензонасоса на Приоре

Ремонт приоры и ревизия в топливной системе.

После отказа датчика уровня топлива (ДУТ), поехал на диагностику , на которой выяснилось, что мой бензонасос на приоре не держит давление. Стрелка дергалась и мастер сказал что бензонасос сломается очень скоро. Итак, в связи с заменой датчика, нужно заменить моторчик бензонасоса приоры, топливный фильтр и фильтр грубой очистки.

Обо всем этом в данной статье.

Моторчик бензонасоса Bosch на ладу приору

датчик уровня топлива ДУТ К2

Топливный фильтр SCT ( артикул ST 342 ) Фильтр грубой очистки приора 16V

Начинаем разбирать и вынимать приоровский бензонасос.

— Первым делом снижаем давление в топливной системе. Поднимаем задний диван, откручиваем крышку бензонасоса и вытаскиваем штеккер, который идет на бензонасос. После этого запускаем автомобиль, пока она сама не заглохнет.

— Снимаем с аккумулятора клеммы. Это нужно делать перед любым ремонтом приоры

(опционально) Пылесосим, чтобы грязь не упала в топливный бак

— Снимаем шланги (прямой и обратку), идущие к бензонасосу

обычным ключом на 10 откручиваем гайки и снимаем железный и пластмассовый обод

— боком вытаскиваем бензонасос, осторожно, чтобы не зацепит ДУТ

Разбираем вытащенный бензонасос лада приора

-вынимаем стопорное кольцо, с одной из направляющий.

-Отключаем все провода, вытаскиваем штекер из корпуса, штекер из моторичка бензонасоса и отключаем провод

-Отгибаем 3 защелки и по пластиковым направляющим вынимаем его

-Снимаем сеточку с моторчика

Отодвигаем защелку и достаем моторчик

Это фото для того, что можно было собрать всё на место. Здесь хорошо видно расположение моторчика и гофрированных шлангов

На дне бензонасоса на сеточке — грязь.

В приоре с завода стоит ДУТ 11. Но по отзывам лучше ДУТ К2.

Датчики уровня топлива полностью идентичные и взаимозаменяемые.

Слева — старый бензонасос. справа новый бензонасос Bosch на приору

Вот так вот выглядит бензонасос приоры в разобранном состоянии:

Сборку проводим в обратной последовательности.

Вставляем моторчик в подставку по направляющим, снизу одеваем сеточку, просто прижав к моторчику.

Подключаем новый ДУТ и не забываем воткнуть все три штеккеры.

Вот так вот выглядит новый собранный приоровский бензонасос

После этого вставляем всё на место, прикручиваем. Не забываем под одну из гаек прикрутить минусовую клемму. Подключаем штеккер питания.

Замена топливного фильтра лада приора

Далее я заменил топливный фильтр, находящийся он под машиной.

Отсоединяем от него два шланга. Приготовьте емкость под бензин, потому что из фильтра и шлангов он польется. Вытаскиваем старый фильтр и ставим новый.

После всего этого, пару раз включаем зажигание, не заводя машину. слушаем как бензонасос качает бензин, и проверяем, не подтекает фильтр

Порядок замены сетки бензонасоса

Процедура замены топливных фильтров выглядит так:

  1. Приобретение запчастей.
  2. Выбор рабочего места.
  3. Подготовка инструмента и автомобиля к разборке части топливной системы.
  4. Снятие электрического топливного насоса и установка нового фильтра.

Если сетку бензинового насоса не поменять вовремя, то всасывающий патрубок может забиться грязью

Так как ФТО расположен на днище автомобиля, для его замены потребуется подъёмник, смотровая яма или эстакада. Замену же сетки бензонасоса можно осуществить, просто поставив автомобиль на ровную поверхность. При этом бензобак должен быть хотя бы наполовину пуст. В противном случае при манипуляциях с ФГО можно пролить топливо на обшивку, и в салоне появится устойчивый запах бензина.

Подготовка к работе

Демонтировать электробензонасос можно в любом удобном месте, соблюдая меры пожарной безопасности.

Потребуются следующие инструменты:

две отвёртки — плоская и фигурная;
заострённые пассатижи или круглогубцы;
накидные или торцевые ключи на 10, 12 и 13;
автомобильный пылесос и ветошь.

Для демонтажа электробензонасоса потребуется минимальный набор инструментов

Подготовка машины заключается в обеспечении доступа к верхнему люку бензобака. Для этого снимаются задние сиденья, а поверхность под ними очищается пылесосом. Это не позволит мусору попасть в бак.

Находящийся под сиденьями люк покрыт слоем пыли, которую стоит убрать

Затем в системе подачи топлива сбрасывается давление, сохраняющееся после остановки мотора. Если этого не сделать, то при снятии любой трубки бензин брызнет наружу. Давление можно сбросить тремя способами:

  1. От бензонасоса отсоединяется электрический разъём. Двигатель запускается и работает до полной остановки.
  2. Бензонасос можно отключить, вытащив соответствующий предохранитель. Автомобиль заводится и работает до полной выработки оставшегося в магистралях горючего.
  3. Универсальным является вариант сброса давления через диагностический штуцер на рампе. Открывается капот, и на торце рампы с клапана снимается колпачок. Давление снизится при надавливании на золотник отвёрткой — при этом нужно подставить небольшую ёмкость. Затем колпачок заворачивается на место.

    Клапан представляет собой обычный золотник, закрытый пластиковым колпачком

Порядок действий при снятии сетки

Чтобы добраться до металлического люка, расположенного под задними сиденьями, нужно откинуть клапан напольного покрытия у правой (по ходу движения) двери. Дальнейшие операции выполняются в следующем порядке.

  1. Крестообразной отвёрткой выкручиваются два самореза, прижимающих крышку к днищу автомобиля. Люк снимается и убирается в сторону.

    Лючок, закрывающий бензонасос, прикручен двумя саморезами

  2. Ослабляется болт на минусовой клемме аккумулятора, и батарея отключается от бортовой электросети. Отгибается пластиковый язычок на разъёме питания бензонасоса, и колодка отсоединяется.

    Колодка легко вынимается из гнезда

  3. Отсоединяются топливные шланги. На подающем шланге сначала разблокируется пластиковый стопор, затем — проволочный фиксатор. Обратный шланг зафиксирован металлической скобой, которую для снятия патрубка нужно аккуратно сжать плоскогубцами.

    Чтобы снять трубки, надо подогнуть проволочный фиксатор

  4. Отворачиваются восемь гаек, удерживающих крепёжный фланец, и со шпилек снимаются шайбы (могут потеряться). Фланец демонтируется.

    Фланец удерживает корпус насоса и крепится восемью гайками

  5. Запомнив правильное положение пластиковой крышки, электробензонасос извлекается из бака. Когда корпус наполовину выйдет из проёма, следует наклонить бак и вытащить поплавок. Во избежание попадания в бак мусора отверстие закрывается чистой ветошью.

    При демрнтаже корпус электробензонасоса поднимается вверх, а потом наклоняется в сторону

  6. Для извлечения всасывающего патрубка с фильтром из стакана отсоединяется внутренний разъём. Затем следует одновременно надавить на концы четырёх пластмассовых защёлок и вытащить патрубок.

    Стакан крепится на четыре пластиковых защёлки, которые надо нажать одновременно

  7. С трубки снимается загрязнённая сетка и меняется на новую. Фиксация фильтра сопровождается характерным щелчком.

    Сетка надевается на всасывающий патрубок от руки и фиксируется

  8. Внутренняя поверхность стакана очищается от грязи. Сборка узла производится в обратном порядке.

Сборку следует выполнять аккуратно, не допуская попадания в бензобак посторонних предметов. После установки фланца насоса следует прикрепить к любой шпильке провод массы. После удаления следов топлива нужно проверить герметичность соединений. При включённом зажигании работающий насос начнёт поднимать давление, и через неплотные стыки может вытекать бензин.

Подготовительные работы перед заменой топливного фильтра

Прежде чем заменить фильтр на популярной в нашей стране LADA Priora, понятное, дело, нужно купить новый. Предлагаем вам список каталожных номеров требующегося элемента: 21230-1117010-02 или 21230-1117010-00, дополнительно 21230-1117010-01, точно по этим же номерам можно приобрести фильтр для ВАЗовских 9-ки и 10-ки

Не забывайте при покупке обращать внимание на штуцеры для крепежа топливных шлангов. Они всегда должны быть гладкие, а с каждой стороны должен присутствовать выступ для защелкивания пластикового или же пружинного фиксаторов

Замена топливного фильтра на рассматриваемой нами Приоре с «движком» 16 клапанов, разделена на несколько этапов:

  • Этап подготовительный. Включает покупку нового фильтра, подготовку инструмента.
  • Этап, на котором в топливной системе осуществляется сброс давления.
  • Демонтаж старого/установка нового фильтрующего элемента.
  • Запуск силовой установки и работа ее работоспособности.

Блок реле и предохранителей Лада Приора

Если речь идет о выходе из строя какого-то элемента электрооборудования системы, осмотр и ремонт автомобиля начинают с диагностики блока реле и предохранителей. Этот блок у Приоры делится на три функциональных части, которые можно обнаружить в следующих местах автомобиля:

  • главный монтажный блок расположен с левой стороны возле ноги водителя. Ящик открывается с помощью поворота на 90 градусов трех фиксаторов;
  • еще один блок предохранителей находится возле расширительного бачка под капотом;
  • дополнительный блок находится со стороны пассажира у его левой ноги.

Предохранитель бензонасоса Приора расположен в дополнительном монтажном блоке со стороны пассажира, на схемах блока предохранителей и реле его можно найти под обозначением F3 (15 А). К2 маркируется место, где находится реле бензонасоса. Итак, Приора предохранитель бензонасоса где находится, разобрались. Теперь рассмотрим его функции.

Замена насоса и его фильтра

Необходимые инструменты

Покупать новый агрегат стоит только проверки его давления и состояния деталей. На замену взять топливный насос производства Bosch. Если же выбран штатный агрегат, то его товарный номер 2112-1139009. Для работы понадобятся следующие инструменты:

  • Набор отверток.
  • Ветошь.
  • Набор гаечных ключей.
  • Набор торцевых головок.

Процесс замены

Замена фильтра или всего агрегата займет не больше часа. Проходит работа по следующей схеме:

  1. Сначала необходим отсоединить минусовую клемму от аккумуляторной батареи;
  2. Далее нужно демонтировать пластиковую крышку, которая расположена под креслами заднего ряда;
  3. Ключом на «17» следует ослабить или полностью открутить шланги, а также отключить питание агрегата;
  4. Следующим шагом будет откручивание гайки. Выполнять действие нужно таким образом, чтобы не повредить поплавок. Иногда в баке остается пластиковый элемент, который проблематично извлечь;
  5. После этого фильтр (сеточка) можно демонтировать, почистить и при необходимости заменить;
  6. Если замена «расходника» ожидаемых результатов не принесла, то стоит проверить работу самого агрегата и его давление – этому вопросу уделен отдельный пункт;
  7. Топливный насос крепится к корпусу при помощи восьми болтов. После этого можно удалить уплотнительное кольцо;
  8. Теперь агрегат можно извлечь вместе с поплавком и снять резиновый уплотнитель;
  9. Устанавливая новое устройство нужно убедиться, чтобы стрелка была направлена в заднюю часть машины;
  10. Подключив все магистрали крышку можно закрыть – замена завершена.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
