Как произвести замену моторчика бензонасоса в автомобиле?

Советы для автомобилистов

На легковом автомобиле Лада Приора, как и на остальных автомобилях с инжекторным двигателем, алгоритм работы электрического бензонасоса заключается в следующем:

— как только водитель включает зажигание, он должен услышать в течении 3-4 секунд шум, заработавшего бензонасоса, который поднимает давление бензина в топливной рампе для того, чтобы двигатель смог нормально завестись;

— после поднятия давления в топливной рампе, бензонасос отключается;

— далее, водитель поворачивает ключ зажигания в положение «стартер», в результате чего, начинает вращаться коленчатый вал двигателя и сразу же срабатывает датчик положения коленчатого вала (ДПКВ), импульсы которого идут в электронный блок управления (ЭБУ);

— ЭБУ, в свою очередь, включает в работу реле, при замыкании контактов которого, подаётся напряжение на клеммы бензонасоса и если он исправен, то начнёт выполнять свою функцию, заключающуюся в подаче бензина из бака в топливную рампу;

— а если прекратит вращение коленвал, то ДПКВ прекратит подачу импульсов в ЭБУ, которое обесточит реле, его контакты разомкнутся и бензонасос прекратить работу;

Зная этот алгоритм, водителю гораздо легче найти неисправность, в результате которой бензонасос отказывается работать. Но стоит добавить, что все электрические цепи защищаются предохранителями и поиск неисправности обычно начинают с их проверки. Учитывая то, что вариантов включения бензонасоса два: ключ зажигания в положении «зажигание включено» и ключ зажигания в положении «стартер». То и проверять придётся два предохранителя, которые расположены в боковине тоннеля со стороны переднего пассажира.

При включении зажигания, электрический ток с АКБ идёт через предохранитель F1 (15 А) в цепь главного реле К1, которое подаёт плюс на катушку реле бензонасоса, в результате чего замыкаются его контакты и напряжение подаётся на клеммы бензонасоса. Через несколько секунд, контролёр, собрав необходимую информацию, отключает главное реле, а раз электрический ток шёл на бензонасос через него, то и бензонасос естественно отключается. А когда ключ зажигания поворачивают в положение «стартер», электрический ток с АКБ идёт через предохранитель F3 (15 А), а реле бензонасоса К2, включает в работу ЭБУ, по сигналу ДКПВ. Вот поэтому то, водителю и нужно проверять оба предохранителя.

В случае выхода из строя, хотя бы одного из выше указанных устройств, даже исправный бензонасос работать не будет. А проверить состояние самого бензонасоса, можно путём подачи напряжения на его клеммы непосредственно напрямую с АКБ.

Всем привет!Совсем давно, когда ездил на диагностику, мастера сказали, что в моей Приоре слабое давление в рампе. Не стал делать, т.к. поломка не смертельная, да и средств не было на тот момент. И вот буквально, в последние три дня у меня еле-еле заводилась машина, раза с 7ого. Включаю питание, бензонасос работает секунду и отключается, начинаю заводить — шиш! Ещё раз — такая же фигня! На третий раз бензонасос вовсе не включается…на шестой раз уже педалью газа помогаю и на седьмой раз — завелась!Помчал в гараж снял бензонасос, пошатал проводки, помыл фильтр, поставил…ни чего не изменилось!

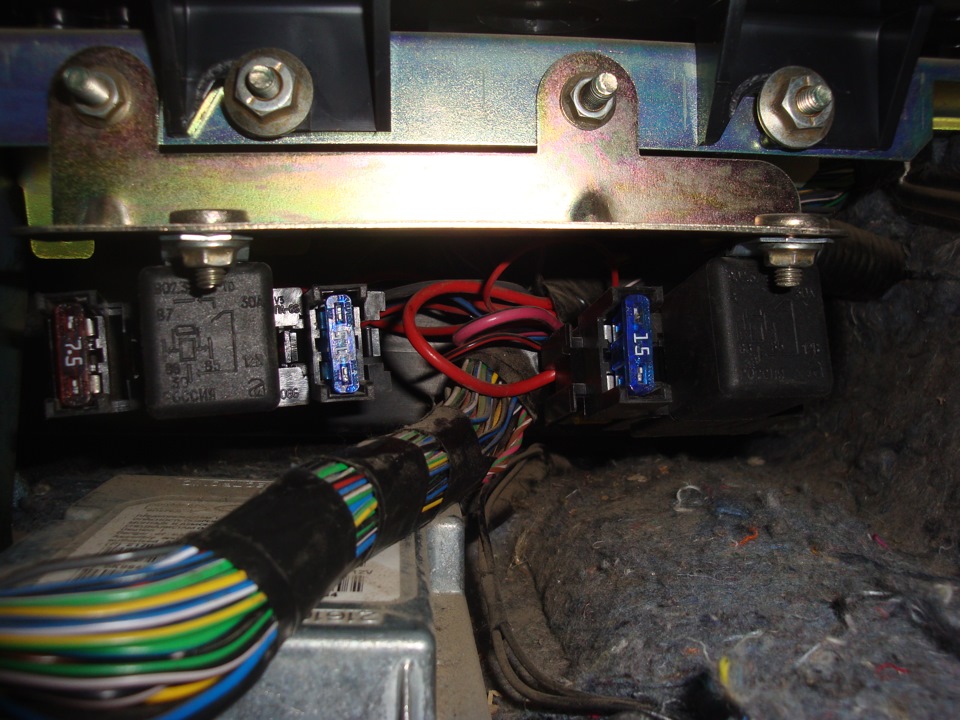

Полез в предохранители и релюхи.

Потом, я обратил внимание, что на заведённой машине бензонасос работает отлично, стоит заглушить и включить питание — ноль реакции. И ещё, на панели приборов начинает мигать иммобилайзер (жёлтая машинка с ключом)

Полез в инет на телефоне…попадалось много статей, где люди пишут, что на ключе, который с кнопками, может перетянут быть болт. Что за фигня? Из-за болта на ключе может не завестись машина?! Решил попробовать…отпустил болт и…О БОГИ! Насос зажужжал и машина завелась! Совпадение? Хотите верьте хотите нет!Пишут, что припайка фиговая и со временем что-то клинит и иммобилайзер не видит ключ. Раскрутил, почистил. Теперь думаю пока прокладку резиновую вырезать, чтоб не защёлкнуть две половинки ключа. Или просто новый ключ купить.

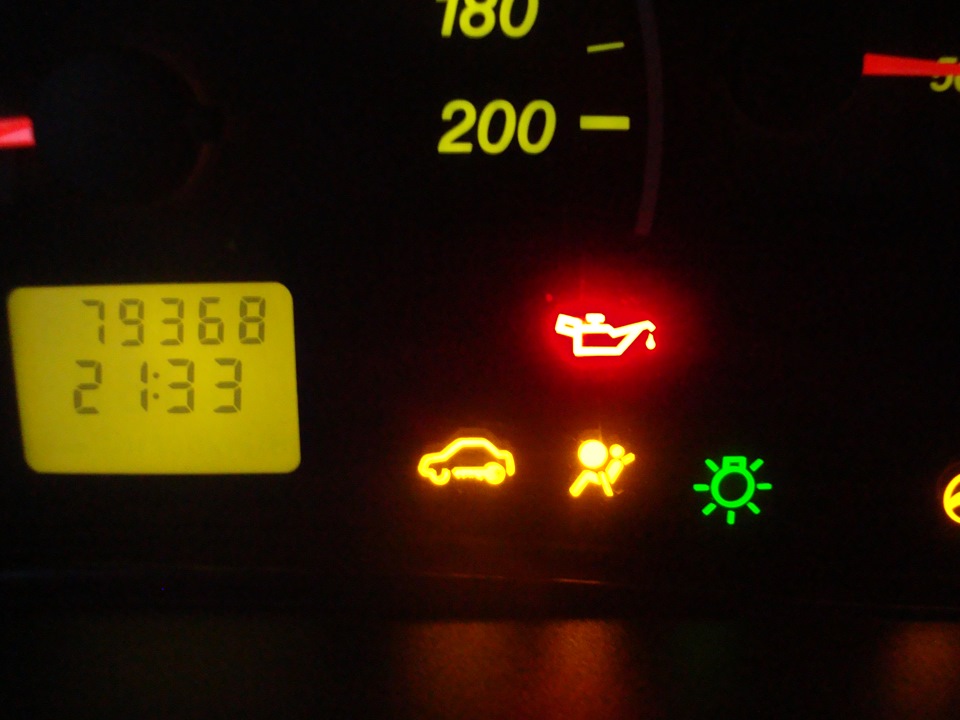

Пробег: 79368 км

Как определить неисправность?

Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.

Как правильно это сделать:

1. Сначала необходимо переключить тестер в режим вольтметра.
2. Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.
3. Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.
4. Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.
5. Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым — просто найти причину и избавиться от нее (автор видео — канал PRO.Garage).

Порядок замены сетки бензонасоса

Процедура замены топливных фильтров выглядит так:

1. Приобретение запчастей.
2. Выбор рабочего места.
3. Подготовка инструмента и автомобиля к разборке части топливной системы.
4. Снятие электрического топливного насоса и установка нового фильтра.

Если сетку бензинового насоса не поменять вовремя, то всасывающий патрубок может забиться грязью

Так как ФТО расположен на днище автомобиля, для его замены потребуется подъёмник, смотровая яма или эстакада. Замену же сетки бензонасоса можно осуществить, просто поставив автомобиль на ровную поверхность. При этом бензобак должен быть хотя бы наполовину пуст. В противном случае при манипуляциях с ФГО можно пролить топливо на обшивку, и в салоне появится устойчивый запах бензина.

Подготовка к работе

Демонтировать электробензонасос можно в любом удобном месте, соблюдая меры пожарной безопасности.

Потребуются следующие инструменты:

две отвёртки — плоская и фигурная;
заострённые пассатижи или круглогубцы;
накидные или торцевые ключи на 10, 12 и 13;
автомобильный пылесос и ветошь.

Для демонтажа электробензонасоса потребуется минимальный набор инструментов

Подготовка машины заключается в обеспечении доступа к верхнему люку бензобака. Для этого снимаются задние сиденья, а поверхность под ними очищается пылесосом. Это не позволит мусору попасть в бак.

Находящийся под сиденьями люк покрыт слоем пыли, которую стоит убрать

Затем в системе подачи топлива сбрасывается давление, сохраняющееся после остановки мотора. Если этого не сделать, то при снятии любой трубки бензин брызнет наружу. Давление можно сбросить тремя способами:

1. От бензонасоса отсоединяется электрический разъём. Двигатель запускается и работает до полной остановки.
2. Бензонасос можно отключить, вытащив соответствующий предохранитель. Автомобиль заводится и работает до полной выработки оставшегося в магистралях горючего.
3. Универсальным является вариант сброса давления через диагностический штуцер на рампе. Открывается капот, и на торце рампы с клапана снимается колпачок. Давление снизится при надавливании на золотник отвёрткой — при этом нужно подставить небольшую ёмкость. Затем колпачок заворачивается на место.

   Клапан представляет собой обычный золотник, закрытый пластиковым колпачком

Порядок действий при снятии сетки

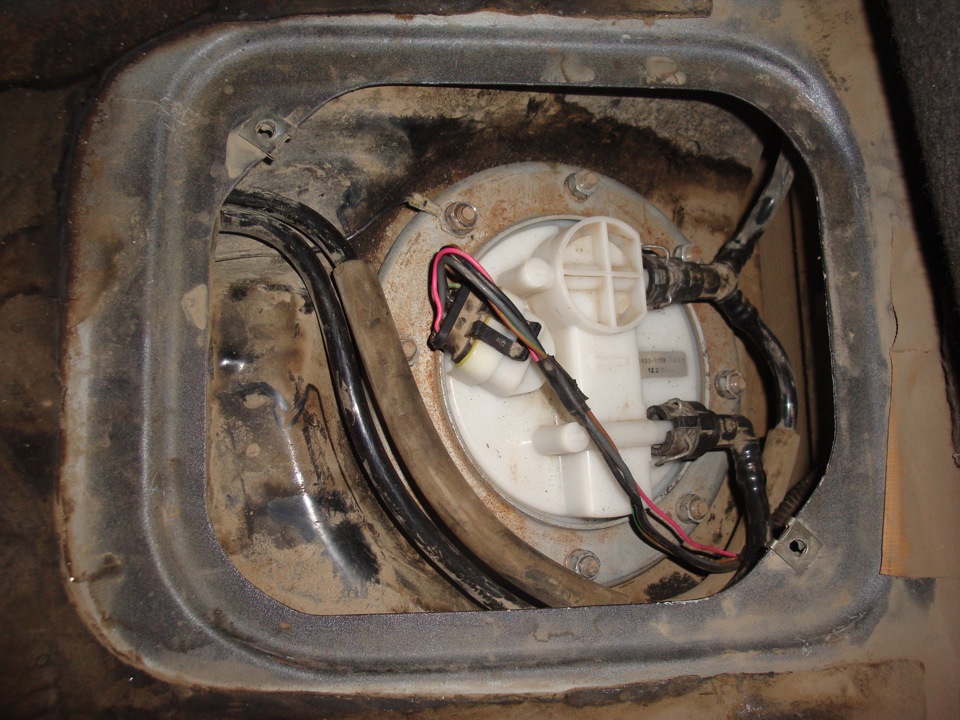

Чтобы добраться до металлического люка, расположенного под задними сиденьями, нужно откинуть клапан напольного покрытия у правой (по ходу движения) двери. Дальнейшие операции выполняются в следующем порядке.

1. Крестообразной отвёрткой выкручиваются два самореза, прижимающих крышку к днищу автомобиля. Люк снимается и убирается в сторону.

   Лючок, закрывающий бензонасос, прикручен двумя саморезами

2. Ослабляется болт на минусовой клемме аккумулятора, и батарея отключается от бортовой электросети. Отгибается пластиковый язычок на разъёме питания бензонасоса, и колодка отсоединяется.

   Колодка легко вынимается из гнезда

3. Отсоединяются топливные шланги. На подающем шланге сначала разблокируется пластиковый стопор, затем — проволочный фиксатор. Обратный шланг зафиксирован металлической скобой, которую для снятия патрубка нужно аккуратно сжать плоскогубцами.

   Чтобы снять трубки, надо подогнуть проволочный фиксатор

4. Отворачиваются восемь гаек, удерживающих крепёжный фланец, и со шпилек снимаются шайбы (могут потеряться). Фланец демонтируется.

   Фланец удерживает корпус насоса и крепится восемью гайками

5. Запомнив правильное положение пластиковой крышки, электробензонасос извлекается из бака. Когда корпус наполовину выйдет из проёма, следует наклонить бак и вытащить поплавок. Во избежание попадания в бак мусора отверстие закрывается чистой ветошью.

   При демрнтаже корпус электробензонасоса поднимается вверх, а потом наклоняется в сторону

6. Для извлечения всасывающего патрубка с фильтром из стакана отсоединяется внутренний разъём. Затем следует одновременно надавить на концы четырёх пластмассовых защёлок и вытащить патрубок.

   Стакан крепится на четыре пластиковых защёлки, которые надо нажать одновременно

7. С трубки снимается загрязнённая сетка и меняется на новую. Фиксация фильтра сопровождается характерным щелчком.

   Сетка надевается на всасывающий патрубок от руки и фиксируется

8. Внутренняя поверхность стакана очищается от грязи. Сборка узла производится в обратном порядке.

Сборку следует выполнять аккуратно, не допуская попадания в бензобак посторонних предметов. После установки фланца насоса следует прикрепить к любой шпильке провод массы. После удаления следов топлива нужно проверить герметичность соединений. При включённом зажигании работающий насос начнёт поднимать давление, и через неплотные стыки может вытекать бензин.

Проверка бензонасоса

Расход топлива. Топ 6 советов как снизить расход

• 35 7 38k

Причины неисправности бензонасосов не всегда одинаковы, да и сами устройства могут быть электрическими и механическими. Диагностика работоспособности этих типов имеет отличия, поэтому мы рассмотрим способы проверки работы бензонасосов отдельно. Тем не менее работу бензонасоса можно проверить максимум в 7 этапов.

Необходимость проверки бензонасоса появляется при следующих признаках неисправности:

• заглох двигатель;
• автомобиль двигается неравномерно, рывками;
• двигатель на холостом ходу работает нестабильно, не запускается;
• имеются «плавающие» обороты;
• усиливающийся шум, свист при движении авто.

Особенности топливных фильтров автомобиля «Лада Приора»

Топливные фильтры ВАЗ 2170 имеют свои особенности.

1. Фильтр грубой очистки (ФГО) — это мелкая сеточка, изготовленная из бензостойкого пластика и способная задерживать твёрдые примеси и грязь размером более 80 микрон. Он выполнен в форме сплюснутого мешочка с патрубком посередине, прикреплённого к бензонасосу с помощью фиксатора на штуцере.Мелкая сеточка очищает бензин до попадания в насос
2. Фильтр тонкой очистки (ФТО) состоит из пористой бумаги, собранной в «гармошку» в цилиндрическом корпусе из металла или полиамида. Он задерживает частицы примесей размером 50 микрон и меньше. Для подключения к топливной системе корпус фильтра имеет входной и выходной штуцер с выступами под фиксаторы.Фильтр тонкой очистки задерживает мелкие частицы примесей

При покупке фильтра грубой очистки ошибиться довольно сложно — он унифицирован для всего семейства переднеприводных моделей ВАЗ. Оригинальное изделие стоит около 50 руб.

Не следует приобретать сетку в сомнительных торговых точках. Подделка может быстро выйти из строя, засорив при этом фильтр тонкой очистки.

При покупке ФТО следует принимать во внимание ряд моментов

• необходимо убедиться, что размер фильтра соответствует размерам корпуса и патрубков — в некоторых иномарках используются очень похожие фильтры;
• на штуцерах должны быть выступы для фиксации топливных шлангов;
• предпочтение следует отдавать знакомым брендам, избегая китайских производителей.

Размер корпуса фильтра тонкой очистки унифицирован для всех инжекторных автомобилей ВАЗ

Корпус ФТО может быть выполнен из металла или чёрной пластмассы. На автомобили ВАЗ производитель устанавливает оба вида фильтров — большого значения это не имеет.

На постсоветском пространстве хорошо себя зарекомендовали следующие производители топливных фильтров:

• FILTRON (Польша);
• BOSCH (Германия);
• SCT Germany;
• «Салют», г. Самара, Россия;
• UFI (Италия).

Корпус фильтра может быть выполнен из металла или чёрной пластмассы

В ряду недорогих продуктов, изготавливаемых в РФ, можно выделить фирмы BIG и «Моторика».

Таблица: цена фильтров тонкой очистки для ВАЗ 2170

Название компании –производителя	FILTRON	BOSCH	FRAM	MANN	SCT	UFI	«Салют»
Стоимость изделия, руб.	330	395	345	400	235	285	210

Цены ФТО актуальны на сентябрь 2017 года.

Замена бензонасоса и сеточки бензонасоса Лады Приора

1. Замена сеточки в бензонасосе Лады Приора

2. Замена бензонасоса на Приоре

1. Замена сеточки в бензонасосе Лады Приора

Решил сегодня поменять сеточку на бензонасосе. Предварительно снял заднее сиденье и открутил два болта на крышке, которая ведет к бензонасосу.

Отключаем провода, идущие к бензонасосу и садимся за руль. Заводим машину и даем поработать на холостом ходу, пока не заглохнет, тем самым мы сбросили давление внутри трубопроводов. Стравливать обязательно.

Отключаем жгут проводов.

Отсоединяем два трубопровода, которые крепятся на бензонасосе. Снимаются путем нажатия на железную скобу и, отталкивая от себя, отсоединяем трубопровод от бензонасоса

Отсоединяем два трубопровода

Откручиваем восемь гаек на 10.

Далее, снимаем кольцо-держатель бензонасоса и убираем его, чтобы оно не мешало нам.

Потом, аккуратно отводя шланги трубопровода, придерживая их рукой, вытаскиваем из посадочного места сам бензонасос, главное, без чрезмерных усилий, и аккуратно, чтобы не повредить поплавок на бензонасосе.

Сняв бензонасос, отсоединяем пластмассовый патрубок. Без снятия его мы не сможем разобрать бензонасос

Снимаем два маленьких стопорных кольца по обе стороны этих направляющих

Потом отсоединяем пластмассовый крепеж (их там три) благодаря отсоединению их, мы можем долезть до самой сеточки.

Добрались мы до сеточки, как видим, на ней есть немного стружки – значит фильтр работает хорошо. Дальше мы его будем снимать, чтобы поменять на новый.

Благодаря отвертке поддеваем сеточку и снимаем её с седла бензонасоса.

Вид сбоку на сеточку сюда нужно вставить отвертку

Вот и сняли мы сеточку с бензонасоса для замены старой на новую.

Снятая сеточка с бензонасоса

Установка новой сеточки на бензонасос и сборка в обратной последовательности.

2. Замена бензонасоса на Приоре

Ремонт приоры и ревизия в топливной системе.

После отказа датчика уровня топлива (ДУТ), поехал на диагностику , на которой выяснилось, что мой бензонасос на приоре не держит давление. Стрелка дергалась и мастер сказал что бензонасос сломается очень скоро. Итак, в связи с заменой датчика, нужно заменить моторчик бензонасоса приоры, топливный фильтр и фильтр грубой очистки.

Обо всем этом в данной статье.

Моторчик бензонасоса Bosch на ладу приору

датчик уровня топлива ДУТ К2

Топливный фильтр SCT ( артикул ST 342 ) Фильтр грубой очистки приора 16V

Начинаем разбирать и вынимать приоровский бензонасос.

– Первым делом снижаем давление в топливной системе. Поднимаем задний диван, откручиваем крышку бензонасоса и вытаскиваем штеккер, который идет на бензонасос. После этого запускаем автомобиль, пока она сама не заглохнет.

– Снимаем с аккумулятора клеммы. Это нужно делать перед любым ремонтом приоры

(опционально) Пылесосим, чтобы грязь не упала в топливный бак

– Снимаем шланги (прямой и обратку), идущие к бензонасосу

обычным ключом на 10 откручиваем гайки и снимаем железный и пластмассовый обод

– боком вытаскиваем бензонасос, осторожно, чтобы не зацепит ДУТ

Разбираем вытащенный бензонасос лада приора

-вынимаем стопорное кольцо, с одной из направляющий.

-Отключаем все провода, вытаскиваем штекер из корпуса, штекер из моторичка бензонасоса и отключаем провод

-Отгибаем 3 защелки и по пластиковым направляющим вынимаем его

-Снимаем сеточку с моторчика

Отодвигаем защелку и достаем моторчик

Это фото для того, что можно было собрать всё на место. Здесь хорошо видно расположение моторчика и гофрированных шлангов

На дне бензонасоса на сеточке – грязь.

В приоре с завода стоит ДУТ 11. Но по отзывам лучше ДУТ К2.

Датчики уровня топлива полностью идентичные и взаимозаменяемые.

Слева – старый бензонасос. справа новый бензонасос Bosch на приору

Вот так вот выглядит бензонасос приоры в разобранном состоянии:

Сборку проводим в обратной последовательности.

Вставляем моторчик в подставку по направляющим, снизу одеваем сеточку, просто прижав к моторчику.

Подключаем новый ДУТ и не забываем воткнуть все три штеккеры.

Вот так вот выглядит новый собранный приоровский бензонасос

После этого вставляем всё на место, прикручиваем. Не забываем под одну из гаек прикрутить минусовую клемму. Подключаем штеккер питания.

Замена топливного фильтра лада приора

Далее я заменил топливный фильтр, находящийся он под машиной.

Отсоединяем от него два шланга. Приготовьте емкость под бензин, потому что из фильтра и шлангов он польется. Вытаскиваем старый фильтр и ставим новый.

После всего этого, пару раз включаем зажигание, не заводя машину. слушаем как бензонасос качает бензин, и проверяем, не подтекает фильтр

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера

Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

1. Извлечь реле К2 из разъема.
2. Включить зажигание.
3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
4. Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.
3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.

Замена бензонасоса, он же топливный насос на приоре

Добро пожаловать! Бензонасос – у данного агрегата как вы уже поняли есть и второе название, а звучит оно очень просто: «Топливный насос», от времени данный агрегат приходит в негодность, а так как он является главной деталью которая подаёт топливо из бака в двигатель автомобиля, то машина после выхода из строя данного насоса начинает тупить, но если он вообще придёт в негодность или же если его просто не будет в системе, то машина скорее всего даже и не заведётся, а если же всё таки заведётся то проработает секунды 3 и после этого пока не поставите исправный бензонасос, машина просто заводится не будет, поэтому когда вы начинаете чувствовать то что бензин в двигатель начинает плохо поступать то есть вероятность в том что в этом всём виноват топливный насос автомобиля!

Примечание! Для того чтобы заменить бензонасос на автомобиле, вам нужно будет взять с собой кой какие инструменты, а именно: Отвёртку, удлинитель с накидной головкой, а так же набор обычных гаечных ключей и ещё нужно будет запастись манометром который нужен для того чтобы проверить давление в системе питания двигателя! (Давление в системе питания проверяют лишь для того, чтобы на 100% убедится в том что в негодность пришёл именно бензонасос, но в том случае если вы уже знаете то что именно бензонасос пришёл в негодность, то соответственно и манометр вам никакой не нужен)

Где находится бензонасос? Данный агрегат на всех инжекторных автомобилях семейства ВАЗ включая и автомобиль Лада Приора, по большому счёту находится в задней части автомобиля и для того чтобы его можно было увидеть, вам сперва придётся снять заднюю подушку на которой сидят задние пассажиры с автомобиля и после чего вы увидите квадратной формы люк (Он на фото ниже ещё указан стрелкой), так вот под этим люком и находится сам топливный насос, но на фото ниже его не видно так как его закрывает этот самый люк от попадания на него грязи.

Когда нужно менять бензонасос? Его нужно менять только тогда когда он выйдет из строя, но выйти из строя он может как полностью так и частично, вот к примеру со временем он приходит в негодность только в основном частично, тем самым он начинает плохо подавать топливо из бака в двигатель автомобиля и из-за этого при езде автомобиль начинает тупить, а именно он может дёргаться при нажатие на педаль газа, может глохнуть на холостом ходу, сам холостой ход из-за неисправного топливного насоса может быть не ровным, то есть стрелка тахометра будет то подниматься то опускаться и вследствие чего автомобиль может ещё и заглохнуть, а самая важная особенность при износе топливного насоса заключается в том что машина перестанет развивать полной мощности и уже не будет ехать так как раньше.

Примечание! Чтобы вы больше понимали ситуацию, мы вам объясним кой что, а именно бензонасос нужен лишь для того чтобы забирать бензин из бензобака и подавать тем самым его под сильным давлением в двигатель автомобиля, по мере износа этого насоса давление с которым подаётся бензин падает и в связи с этим и происходят все вышеперечисленные проблемы с двигателем!

Основные неисправности бензонасоса

Топливный насос в приоре может работать с перебоями из-за некачественного топлива. Это связано с тем, что фильтр тонкой очистки горючего здесь установлен после бензонасоса.

На входе же имеется лишь фильтрующая сетка, которая выполняет грубую очистку. Бензин же на некоторых наших заправках бывает настолько грязный, что сеточка довольно быстро забивается. Двигатель при этом плохо запускается или глохнет во время работы.

Машина в пути дёргается и медленно набирает скорость. Если фильтрующая сетка частично забита мусором, нарушается оптимальная подача бензина в двигатель в разных режимах его работы. Когда насос не в состоянии поддерживать требуемое давление в топливной системе 3.7-4.0 атмосферы, происходит неправильное смешивание воздуха и горючего. В результате автомобиль теряет скорость.

Кроме того, даже хорошо прогретый мотор после его непродолжительной остановки может потом завестись лишь после длительной работы стартера.

https://youtube.com/watch?v=mEdwedC7HGQ

Нестабильная работа силового агрегата чаще всего является следствием неисправности бензонасоса. В первую очередь в нём нужно проверить уровень давления.

Если после остановки двигателя давление в насосе слишком быстро падает, то здесь, очевидно, повреждение диафрагмы, а также уплотняющей прокладки. В этом случае прокладку следует заменить, а диафрагму усилить специальной плёнкой.

Также в топливной системе могут находиться инородные тела, тогда бензонасос необходимо разобрать и тщательно промыть. Для этого используется такой инструмент:

• плоская отвёртка;
• пассатижи;
• набор рожковых ключей;
• отвёртка крестообразная;
• набор головок.

Такой ремонт можно произвести самостоятельно в собственном гараже. Перед началом его проведения следует ещё раз убедиться, что бензонасос работает не так, как нужно

Для этого необходимо завести машину и обратить внимание на холостой ход

Если он плавает, то это уже является одним из аргументов в пользу проведения ремонтных работ. Кроме того, можно выехать на трассу и примерно на 3000 оборотах резко нажать на газ. Если машина во время набора скорости начнёт дёргаться, значит, имеется второй аргумент для осуществления ремонта.

Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана.
Отверните гайку головчатым ключом «10».
Потяните крепеж к себе. Выполните то же действие с другой стороны.
Вытащите подушку дивана.
Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться.
На пол кузова поставьте тазик или другую емкость.
Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка.
Крестообразной отверткой отверните саморезы. Уберите лючок.
Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку.
Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость.
Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку.
Теперь предстоит аккуратный процесс демонтажа модуля

Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными.
Модуль сразу же направьте над емкостью – с него будет стекать бензин.

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

1. Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
2. Отсоедините провода от насоса.
3. Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
4. Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

1. Прокрутите ключ в замке, включив зажигание.
2. Снимите реле топливного насоса аккуратным движением.
3. Поставьте перемычку между контактами 30 и 87.
4. Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

1. Проверьте напряжение на фишке насоса при помощи мультиметра.
2. Проверьте подачу «массы» на фишку насоса.
3. Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.

Пошаговая инструкция:

Снимаем задний диван в автомобилях с кузовом седан, в кузовах хэтчбэк и универсал достаточно откинуть правую часть дивана.

Откручиваем два шурупа крепления крышки и демонтируем ее. Продуваем или сметаем пыль образовавшуюся вокруг стакана. Необходимо для защиты от попадания грязи в топливный бак.

Вынимаем предохранитель бензонасоса и запускаем автомобиль. Это позволит скинуть остаточное давление в топливной рампе. Ждем пока автомобиль заглохнет.

Отключаем минусовую клейму с АКБ, так как работы производятся с воспламеняемыми веществами (бензином) и электроприборами автомобиля.

Снимаем разъем со стакана бензонасоса. Снимаем пластиковые штуцера. Может пролиться немного топлива, в этом нет ничего страшного.

Откручиваем 8 гаек трещоткой с головкой на 10мм.

Вынимаем кольцо и вытаскиваем стакан вместе с бензонасосом.

Приступаем к разборке насоса

Снимаем стопоры фиксирующие отстойник стакана. И разъединяем отстойник от стакана.

Вынимаем бензонасос из посадочного места, отсоединяя топливный гофрированный шланг (при необходимости шланг нужно заменить).

Устанавливаем новый топливный насос с установленной новой сеточкой бензонасоса в обратной последовательности.
