Замена приборной панели лада гранта
Как известно АВТОВАЗ на новых Грантах и Калинах убрал с панели шкалу температуры ДВС и оставил только лампочку перегрева, но если она загорелась, то это уже начало конца. Поэтому в люксовых комплектациях в показания бортового компьютера все так было добавлено отображение температуры охлаждающей жидкости (ТОЖ), а для всех остальных предполагается только колхоз в виде установки дополнительных экранов место заглушек кнопок или внешних Бортовых компьютеров.
Чтобы исправить эту проблему можно обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.
Сначала выясняем, какой версии прошивка зашита в щиток приборов.
- при выключенном зажигании нажимаем кнопку сброса суточного пробега на панели и не отпуская ее включаем зажигание, включается сервисный режим панели при котором загораются все индикаторы и начинают двигаться стрелки
- отпускаем кнопку и нажимаем еще один раз. На дисплее появятся цифры это и есть версия ПО
Теперь расшифровываем их
Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.
А теперь пользуясь таблицей ниже можно посмотреть возможно ли прошить вашу панель чтоб она отображала температуру.
ВЕРСИИ ПРОШИВОК ПАНЕЛЕЙ ПРИБОРОВ ЛАДА ГРАНТА И КАЛИНА 2
Вот пример прошивки панели гранты Норма. Изначально панель зашита прошивкой 090
Вытаскиваем панель, снимаем заднюю крышку, и подключаем программатор к специальному разъему на плате панели.
Заливаем новую прошивку и идем пробовать в машину. Как видим версия обновилась теперь установлена прошивка 092
И кнопками на правом переключателе переключаем показания бортового компьютера и видим, что появилась отображение индикации температуры.
При подготовке данной статьи была использована информация с
Как мы знаем, на стандартной комплектации панель приборов без БК.
В общем с месяц назад, приобрёл себе комбинацию приборов от люксовой гранты б/у. Хотелось что бы БК появился.
Так как приборка была б/у, то она работала не корректно. А именно горела индикация АБС, не исправного тормоза и трансмиссии.
А так же нет индикации ближнего и дальнего света, хотя на тесте приборки диоды горят, значит исправны.Чтобы устранить эту проблему, нужно ехать к ОД и сбрасывать конфигурацию панели приборов. Я пошёл по другому пути.Заказал с алиэкспресса программатор USBDM.И вот пришёл мой программатор. Перешить дело не сложное, руководствовался готовыми подсказками этих записей:www.drive2.ru/l/6010764/?page=1#commentswww.drive2.ru/l/8229206/www.drive2.ru/l/7673604/Спасибо авторам!
В общем прошивку решил залить от калины 012, повёлся на подсказчик переключения передач. Сразу скажу, что его не появилось, по какой причине — не знаю.Прошивка ЭБУ у меня I484GR15, такая же стоит на машине брата на 025 комплектации, там это всё работает. Так же на 025 комплектации стоит 2-х дисплейная приборка и другой подрулевой переключатель с джойстиком.Может нет подсказчика, потому что нет переключателя с джойстиком? Но для этой приборки он не нужен вроде.Шил с функцией EraseMass, чтобы стереть всё лишнее, пробег восстановил, иммо активировал по новой. Индикаторы абс, тормоза и трансмиссии потухли, так как у меня их нет, всё вроде бы нормально, но вот индикация ближнего и дальнего света не появилась. Почему? Не понятно…Ещё отличия, на ПО-38 поворотники пищали, а на 012 нет.
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Как снять панель на Калина 2 (ВАЗ 2192, 2194)
h3 >Снятие торпедо Калина 2Потребуется: Отсоединить минусовую клемму от аккумулятора. У автомобилей Калина 2 с кондиционером выполнить выгрузку хладагента из системы кондиционирования в соответствии с инструкцией по эксплуатации на сервисное оборудование. Приготовить головку ‘на 8’, ‘на 10’, ‘на 13’, ‘на 21’, крестовую и плоскую отвертку.
Отвернуть два болта (№2) крепления терморегулирующего вентиля (№1) кондиционера, используя головку ‘на 10’.Слить охлаждающую жидкость (см. замена ОЖ Калины).
Отвернуть гайку (№7) крепления отопителя, используя гаечный ключ ‘на 10’. Ослабить хомуты (№4 и №6) с помощью головки ‘на 8’. Отсоединить отводящий (№3) и подводящий (№5) шланги от радиатора отопителя. Снять салонный фильтр.Отвернуть четыре винта (№1) крепления воздухозаборника системы отопления и кондиционирования воздуха, используя крестовую отвертку.
Снять бороду Калина 2. Отвернуть болт (№1) крепления рычага стояночного тормоза, снять кронштейн (№2) концевого выключателя ручника, используя головку ‘на 13’.
Отвернуть с правой и левой стороны два болта (№2) крепления стойки (№1) поперечины панели приборов к туннелю пола, используя головку ‘на 13’. Отвернуть гайку (№3) провода ‘массы’ жгута панели приборов с помощью головки ‘на 10’. Под передними сиденьями отвернуть гайку крепления воздухопровода (№4) обогрева салона, используя головку ‘на 10’. Снять воздуховод.Снять рулевую колонку
Снять корректор фар из панели приборов, предварительно демонтируя ручку управления и отвернув гайку (№1) с помощью головки ‘на 21’.Отвернуть гайку 1, рисунок 14-11, крепления к кузову провода ‘массы’ жгута проводов панели приборов (головка сменная 10, вороток).Отвернуть два болта (№1), крепления поперечины панели приборов к кронштейну блока педалей, используя головку ‘НА 13’.С правой и левой стороны снять заглушки (№1), отвернуть четыре болта (№2) крепления поперечины панели приборов к кузову, используя плоскую отвертку и головку ‘на 13’.
Отсоединить колодки с проводами от панели приборов и снять торпедо в сборе (операцию выполнять с помощником).
Разборка панели новой Калины
Отвернуть восемь винтов (№1) крепления кожуха (№3) бардачка, отсоединить колодку с проводами от фонаря подсветки (№2) и снять кожух.Снять вентилятор отопителя.
Отвернуть два винта (№1) крепления блока испарителя (№2), снять блок, отсоединив колодку (№5) жгута проводов. Если потребуется снять испаритель, тогда потребуется снять скобы (№4) крепления кожуха.Снять воздуховоды вентиляции салона, отвернув четыре винта (№1, 2, 3), используя крестовую отвертку.Снять отопитель, отвернув винты №4, 5 крепления отопителя к поперечине с помощью крестовой отвертки. Отсоединить колодки с проводами (№3).Чтобы снять только радиатор печки, следует отвернуть два винта (№1), снять крышку (№2) и извлечь радиатор из корпуса отопителя.
Снять комбинацию приборов, блок управления светотехникой и аудиосистему.
Чтобы снять панель приборов с поперечины следует отвернуть четырнадцать винтов (№1) с помощью крестовой отвертки.
Объявления на НН.РУ – Авто
Специализированное предприятие по переоборудованию грузовых автомобилей в эвакуатор приглашает Вас установить эвакуаторную платформу на.
Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.
У нас Вы можете не только удлинить раму под кузов 5,1 м, 6,2 м, 7,5м, 9 м на Маз Зубренок, Маз, Камаз, Урал, Зил, Мицубиши, Ниссан.
Компания-производитель «АвтоТех» предлагает Вам модернизировать Фиат Дукато Fiat Ducato базовой версии для решения.
Представьте, вы просыпаетесь утром, открываете шторы, в квартиру врывается яркий солнечный свет, а за окном потрясающей красоты пейзаж.
День ВДВ в Нижнем Новгороде прошёл хорошо, весело и мирно, вопреки прочно укоренившимся стереотипам. Наши десантники в спокойное время, как.
Нижегородцы долго молчали по поводу сибирских лесных пожаров, но вот последовала реакция и в нашем городе: люди решили обратить внимание на. 2 августа — тот самый день, когда головы сильных покрывают голубые береты
Праздник в честь воздушно-десантных войск захватывает
2 августа — тот самый день, когда головы сильных покрывают голубые береты. Праздник в честь воздушно-десантных войск захватывает.
Подсветка панели приборов украшает салон, позволяет отчетливее видеть показания приборов и контрольной индикации. Время от времени светильники вырабатывают свой ресурс. Многие владельцы авто обращаются с этой проблемой в СТО. Решение вопроса отнимает время и деньги, поэтому удобнее выполнять процедуру своими руками. Самостоятельная замена лампочек в приборной панели Лада Калина требует около получаса, но для этого надо иметь представление о том, что предстоит сделать.
Замена Лампочек Приборной Панели Калина
Как это делается замена приборная панель на приборной панели Лада Калина
Однако, нередко, что подсветка на приборной панели перестает работать или работает, но с перерывами. Без светящихся лампочек неудобно, а главное. опасно водить машину, как в сумерках, так и ночью. Мало того, что водитель должен искать нужный продукт на ощупь, но он также теряет способность контролировать техническое состояние машины, так как электронные индикаторы просто не появятся на приборной панели.
Эта неисправность, как многие уже предполагали, может привести к аварии на дороге, поэтому ее следует устранить как можно скорее.
Подготовка к замене лампы
Замена лампочек в приборная доска Лада Калина. это простой процесс, поэтому даже опытный водитель может справиться с таким событием. Самое сложное в этой работе. проникнуть в осветительные приборы, это мероприятие проводится не только для замены неисправных лампочек, но и в том случае, если владелец автомобиля хочет заменить обычный осветительный прибор на светодиодный.
Прежде всего необходимо пройти подготовительный процесс, суть которого заключается в снятии панели автомобиля. После удаления торпеды вам необходимо подготовить следующие инструменты:
- устройство, называемое «тестером»;
- несколько отверток;
- новые светодиодные или обычные лампы.
Лучше всего менять лампочки в гараже, который будет хорошо освещен.
Пошаговая замена светильников
Для замены лампочек на панели приборов Лада Калина Все сделано правильно, специалисты рекомендуют выполнить это в следующей последовательности:
Замена ламп подсветки обогревателя лада калины
В этом видео я подробно объясняю, как замещать
лампы подсветки комбинации приборовКалин .
- После снятия торпеды инструмент Панель с крестовой отверткой, вам нужно открутить два крепежа, которые крепят спидометр.
- Затем контактный блок отсоединяется от панели, при отсоединении их цвет должен учитываться во избежание путаницы при сборке.
- После отсоединения проводки используется тестер, которым каждый колба проверено на работоспособность. Если устройство указывает, что предмет вышел из строя, его следует заменить, удалив основание.
- Удобнее всего откручивать базу обычными плоскогубцами, прокручивая базу по ходу по часовой стрелке.
- Вместо лампочки, которая стала непригодной для использования, устанавливается новая лампа того же размера.
- Все части, которые были удалены, возвращаются в исходное положение.
Тогда нужно только проверить результат выполненной работы, ссылаясь на него зажигание. Если огни на приборной панели, это означает, что работа выполнена правильно и владелец автомобиля может гордиться своим успехом даже без опыта.
Этот процесс замены обычных светильников можно считать завершенным, и такое мероприятие займет не более 2 часов, с учетом подготовительного процесса и выбора необходимых инструментов. Трудно не согласиться с тем, что замена лампочек на приборной панели достаточно проста без помощи профессионалов, но если у вас возникают трудности во время работы, вы всегда можете посмотреть обучающее видео в Интернете.
Установка светодиодной лампы
Многие автовладельцы, особенно любители тюнинга, предпочитают использовать светодиоды для замены обычных лампочек, которые освещают приборную панель. Лада Калина. Для этого события вставляются оба диода, которые вставляются в так называемые розетки, предназначенные для обычных ламп, и светодиодную ленту. Последний просто наклеивается по периметру приборной панели.
Процесс замены светодиодных ламп осуществляется так же, как мы анализировали ранее. Единственное, что нужно сделать перед началом работы, это слегка обрезать кончик диода. Диод должен быть разрезан очень аккуратно, чтобы не повредить световой элемент. Если вы не подаете файл, диоды не будут давать рассеянный свет, а это означает, что элемент освещения будет освещать только одну точку.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.
Лампы приборной панели
Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:
- Аккумулятор не заряжается.
- По той или иной причине зажат ручной тормоз.
- Не достаточное количество топлива в баке.
- Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
- Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
- Нарушена работа топливной системы.
- Произошел сбой в двигательной системе и многое другое.
Как видно, лампы панели позволяют определить, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и вовсе привести к ДТП
Вот почему так важно не тянуть с заменой (ремонту лампы не подлежат)
На сегодняшний день авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевого, но и обладающего средними характеристиками, заканчивая модернизированными версиями, придающими панели, а значит и всей атмосфере машины иную, более экспрессивную атмосферу.
Профессионалы советуют также заменять штатные лампы на светодиоды, которые в значительной степени украшают панель.
Итак, перечислим несколько наиболее популярных на настоящий момент вариантов, подходящих для ВАЗ 2114.
- Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные). Страна производитель – Корея, цена – 80 руб. за пару.
- Светодиодный модуль повышенной яркости SMD – 20 руб.
- Светодиод Sho-me SM-T5-cap-super (белый) – 50 руб.
- Галогеновые лампы Osram и Philips — примерно — 40-80 рублей за штуку.
Как видно, цены на лампы не высоки. Стоит отметить, что и времени на замену уходит совсем немного, о чем мы и поговорим далее.
Замена ламп в панели приборов “Калины” — установка светодиодов
Чаще всего применяются LED (любители тюнинга без них вообще не обходятся). Они яркие и экономичные, но есть нюансы:
длина (могут “пересвечивать”); при монтаже важно соблюдать полярность (в противном случае они не будут работать); регулятор интенсивности свечения в данном случае бесполезен. Преимуществом светодиодов считают их долговечность (могут прослужить несколько лет)
При этом важно обеспечивать им своевременное охлаждение (при температуре выше 80 градусов Цельсия сокращается срок годности и снижается яркость)
Преимуществом светодиодов считают их долговечность (могут прослужить несколько лет)
При этом важно обеспечивать им своевременное охлаждение (при температуре выше 80 градусов Цельсия сокращается срок годности и снижается яркость)
Монтаж таких деталей осуществляется на канонической схеме. Только спилите вначале кончик светодиода (берегите во время процедуры светящуюся составляющую). Если про это забыть, рассеянного свечения не будет. При использовании лент такого типа их наклеивают по периметру “приборки”.
Как выбрать хорошие лампы
Мало заменить неисправный элемент в машине, нужно еще подобрать правильную запчасть. Лампочки – не являются исключением. Рынок автозапчастей предлагает большой выбор световых приборов от самых разных производителей с соответствующим качеством.
Условно, лампы можно разделить на три категории:
- Хорошие лампы должны работать долго, но не обязательно могут стоить дорого. Вполне хорошие производители, такие как, Philips, Osram и др. продают доступные световые приборы со стандартными характеристиками. Цена одной лампы, к примеру, с цоколем H1 составляет, в среднем, 102 рубля. При этом характеристики будут усредненными, как на штатных светильниках с завода.
- «Маяк», «Диалуч» и прочие лампы, на упаковке которых можно встретить китайские иероглифы – относятся к дешевым низкокачественным источникам света. Освещенность хуже, а срок службы иногда может превышать время работы даже самых дорогих ламп.
- Отдельная категория источников света – дорогие лампочки или, как их принято называть, лампы повышенной яркости. Банальными примерами являются: Osram Nigth Breaker +110 или Philips Racing Vision +150. На деле яркость таких ламп действительно выше, так как они работают в режиме перекала. Но долговечность меньше. Сюда же можно включить светодиодные лампы и ксенон, так как это своего рода тюнинг оптики.
Когда речь встает о выборе лампы, подразумевают всегда источники света для ближнего света фар или ПТФ. В остальные светильники лампы подбирают с куда меньшими требованиями.
Диагностика
Весь процесс диагностики панели приборов можно разделить на 3 стадии. Чтобы найти неисправность и заменить перегоревшую лампочку, необходимо проверить следующее:
- Посмотреть состояние ползунка, который отвечает за регулировку подсветки. Зачастую этот элемент настроен на минимальную яркость. По этой причине подсветка может не гореть или светить слишком слабо.
- Проверить, не перегорел ли предохранитель, отвечающий за работу панельной подсветки. На автомобиле «Лада Калина» он находится под крышкой блока переключателя света. Оттуда нужно вытащить предохранитель с пометкой F7. Если он перегорел, то его необходимо поменять. Более точно о расположении каждого предохранителя можно узнать из схемы с обратной стороны крышки.
- Изредка причиной того, что лампочка перестала гореть, может стать проводка. В таких ситуациях без помощи специалиста не обойтись, потому что оборвало какой-то из проводов, а самостоятельно такую проблему решать опасно и трудно.
Описание и расположение индикаторов и приборов на панели
Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.
Приборка Лада Калина 2
Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.
Ниже дается описание приборки:
1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал; 2, 4 — указатели поворота, соответственно левого и правого; 3 — спидометр, отображает реальную скорость движения транспортного средства; 5 — указатель температуры охлаждающей жидкости; 6 — указатель, показывающий уровень топлива в баке; 7 — сигнальная лампа резерва топлива; 8 — кнопка, с помощью которой обнуляются суточные показания пробега; 9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто; 10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен; 11 — индикатор дальнего света. Лампочка горит, если включен дальний свет; 12 — сигнализатор включенного ручного тормоза; 13 — индикатор наружного освещения; 14 — сигнализатор неисправности подушек безопасности; 15 — сигнализатор аварийного давления масла в системе авто; 16 — сигнализатор иммобилизатора; 17 — жидкокристаллический экран, отображающий информацию от бортового компьютера; 18 — индикатор неисправности ремней безопасности; 19 — лампочка зарядки аккумулятора; 20 — индикатор аварийного уровня тормозной жидкости; 21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности; 22 — сигнальная лампа тормозных колодок; 23 — индикатор антиблокировочной тормозной системы (АБС); 24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.
После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.
Приборка Лада Калина
Почему не горит подсветка панели приборов на «Лада Калина»
Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.
Демонтаж панели приборов
В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.
Для снятия панели приборов понадобятся следующие инструменты:
- набор ключей;
- крестовая и плоская отвёртка разной длины.
Порядок демонтажа панели приборов на «Лада Калина»:
- Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
- Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
- Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.
Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.
Видео: снятие приборного щитка
Сбилась регулировка яркости
Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.
Проблемы с предохранителем
Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.
Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.
Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.
Проблемы с проводкой
Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.
Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.
Проблемы с лампочками
Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.
Заменить их самостоятельно несложно:

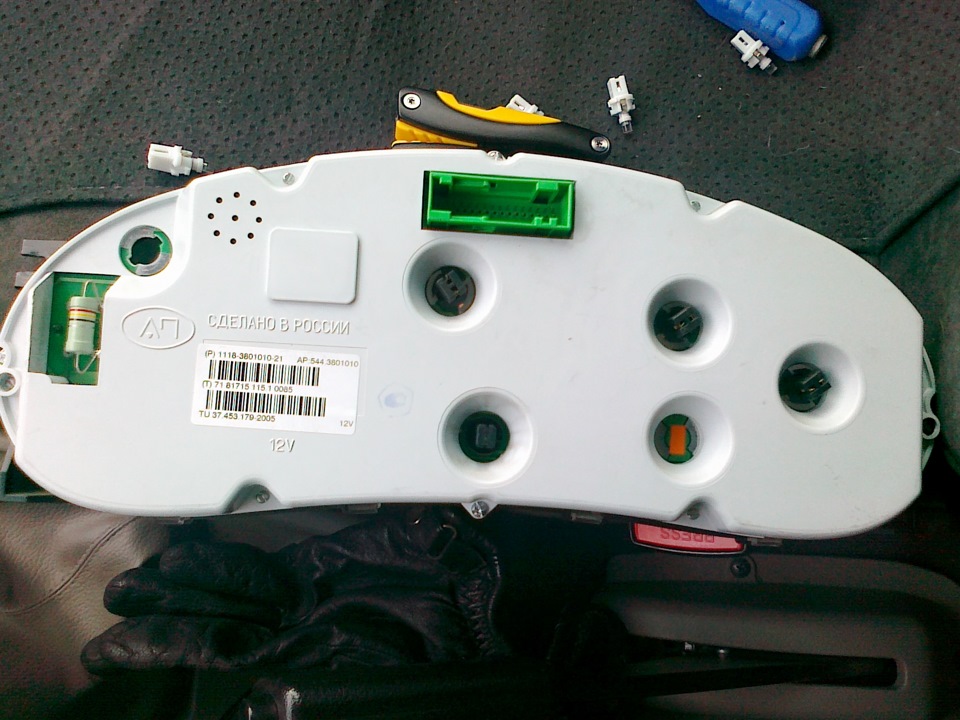

- Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
- Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.
Видео: замена лампочек
Сгорела плата
В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.
Снимаем щиток приборов
Для снятия щитка потребуется плоская и крестовая отвертка.
Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.
Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.
Теперь остается открутить два самореза держащих саму приборную панель
Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником. Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов
Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята
Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.
Установка светодиодных ламп
Многие автовладельцы, особенно энтузиасты тюнинга, вместо обычных ламп предпочитают использовать светодиодные лампы, которые намного ярче освещают приборную панель Лады Калины. Для такого мероприятия используются как диоды, которые вставляются в так называемые розетки, предназначенные для обычных ламп, так и светодиодная лента. Последний просто наклеивается по периметру приборной панели.
Такой же процесс замены светодиодных ламп осуществляется аналогичным способом, который мы анализировали ранее. Единственное, что нужно сделать перед началом работы, это немного отрезать кончик диода. Диод нужно обрезать очень аккуратно, чтобы не повредить световой элемент. Если разрез не сделать, диоды не будут давать рассеянного света, то есть световой элемент будет освещать только одну точку.
Лада Калина 2008
Доброе утро, братья и сестры, водители!)
Те, кто интересуется этой темой, посмотрят на это дополнение и, возможно, подумают: «Что может подтолкнуть к такому объему работы?» Предупреждаю вопрос и ответ: «Лампочка горела исправно». Когда достаешь купить новую, в голове возникает мысль, мол может не лампочки, а может другой цвет, а может, может . не удержишься)) В общем все лампочки заменены на светодиодные. На Знаменском рынке можно найти плинтус в перчаточном ящике со съемными лампочками, в которые легко помещаются светодиоды, получается пятнистый заказ с цветом морской волны)). Когда человек ставит белые светодиоды, ожидается нечто большее)). Все, что описано ниже, было сделано на ваш страх и риск. Можно было сделать иначе, я не претендую на истинное и уникальное решение.
– полметра светодиодной ленты (без силиконовой защиты сверху).
– сварка, флюс, сварщик
– малая плоская отвертка (малая машинная бор)
– отрезок биполярной проволоки 10 см.
Откручиваем 4 болта сзади по периметру, передок снимаем. Мы оборачиваемся. Пальцами поверните все стрелки в минимальное положение, пока они не остановятся, приклейте малярный скотч, отметьте положение стрелок и вам также придется их снова поставить на место. Накладываем сложенную в 4 раза салфетку и вилкой снимаем стрелки, идти будет сложно, но они идут). Переворачиваем, откручиваем оставшиеся видимые болты, уже видим микросхему в сборе из оргстекла и пластиковой рамки – класс, начинается развлечение. Аккуратно отрываем шкалу инструмента с лицевой стороны. Накладываем лицевую часть на что-нибудь без лишней грязи, чтобы не поцарапать. На этом этапе кто-то пишет, что мол все очищено жидкостью для снятия лака, у меня видимо гнилое что ли) В общем сдернул покрытие изнутри отверткой, со стрелками уже жидкостью. Кроме того, можно менять цвет стрелок разными методами (акриловая краска, оракул, женская краска и т.д.). Я хотел чистый белый цвет, поэтому не добавлял никаких фильтров. Яркости стрелок мне всегда хватало без дополнительного освещения, поэтому я накинул диодную ленту по периметру пластиковой рамки, не создавая дополнительно подсветки для стрелок. Диодная лента идет на клей 3М, но для надежности в местах, где ее можно разрезать, я закрепил пластиковыми фиксаторами, чтобы потом все хорошо подошло, в раме в точках крепления можно сделать встроенные ниши для зажимов . Говоря о которых! На этом этапе 10-сантиметровый провод уже должен быть припаян к ленте. Продеваем его через отверстие в плате. Собираем в обратном порядке, очень чувствительны к двум вещам: аккуратно и ровно приклеиваем чешуйки)) + стрелки нужно ставить на родное место, иначе они будут лежать даже больше заводских))) нить на моем фото черно-красное – минус (если не ошибаюсь). В общем так и прошло. Еще хотел поменять бортовое освещение, но это цуко сварено! Впрочем, мы с ним все равно будем бороться)) В планах и переосвещение всех кнопок авто, но будет время – будет случай)
З.Ы .: Стекло в пятнах и светит камера, поэтому фото на месте не очень хорошее, по факту светится как фото дома)
