Стрелочные индикаторы

В некоторых случаях не работают стрелки или ведут себя с резкими скачками, опускаясь к минимуму и поднимаясь к максимальным значениям произвольно. Виновником подобного поведения служит слабый контакт в электроцепи с массой.

Обычно «отрицательный» провод, отведенный от приборной панели, фиксируется на приборной перегородке, отделяющей моторный отсек и салон. Обнаружить его удастся после демонтажа из своего гнезда магнитолы. Стоит учесть, что для автомобилей с установленной внештатной сигнализацией для удобства крепления подобного провода с массой зону контакта перенесли в другое более комфортное место. Часто на станциях специалисты скрывают его за облицовкой салона, где стоит левая нога водителя.

Проблему с контактом может создавать и кабель массы от магнитолы. Случается дефект при слабо зафиксированном проводе приборной доски. При движении автомобиля контакт укорачивается, что провоцирует поломку. Достаточно просто обеспечить более надежную фиксацию контакту массы.

Улучшение панели приборов Приоры с помощью тюнинга

Если сравнивать с другими автомобилями ВАЗ, то Лада Приора отличается более современным дизайном и довольно качественным материалом. Панель сделана из пластика Soft Look и имеет удобную комбинацию приборов. Однако имеются и недостатки, например, подсветка могла быть и более эффективной. Поэтому многие водители решают сделать тюнинг панели приборов Приоры.

Разбор щитка Приоры

Панель может крепиться двумя способами. Это могут быть защёлки, на которые достаточно нажать и панель просто достанется. А могут быть болты, которые необходимо откручивать отвёрткой. Однако в основном панели все вынимаются одинаково без усилий.

Продолжаем разборку для последующего тюнинга щитка приборов Приоры.

Когда вы сняли панель, необходимо снять стекло с передней части и открутить заднюю крышку. Она держится на нескольких болтах. Под ней вы увидите зелёную микросхему и другие внутренности приборов.

Козырёк

После задней крышки необходимо снять козырёк. Он держится на двух защёлках. Стрелки должны располагаться на нулевых показателях. Вообще, в момент разборки панели лучше сфотографировать, куда указывают стрелки, чтобы потом не запутаться и выставить их правильно.

Стрелки

Следующий этап тюнинга приборной панели Приоры — съём стрелок. Это надо делать аккуратно, ни в коем случае не тянуть их, не рвать и не прикладывать больших усилий. Стрелки снимаются поворотом против часовой стрелки и лёгким потягиванием вверх. Если стрелки заклинило, и они не вынимаются, можно воспользоваться отвёрткой и немного их «подцепить». Поддеваем стрелки с двух сторон и постепенно тянем вверх. В какой-то момент стрелка выскочит, но примите к сведению, что из-за пружинки она может отлететь достаточно далеко.

Надо стараться не задеть ногтями покрытие, иначе на панели могут остаться следы и царапины. Они будут подсвечиваться и портить всю картину.

Тюнинг приборной панели Приора используем светодиоды

806

Лада Приора, по сравнению с другими моделями концерна АвтоВАЗ, отличается более привлекательной и качественной приборной панелью с отделкой из хорошего пластика типа «Soft Look» и неплохой комбинацией приборов. Однако владельцы этих автомобилей стремятся изменить некоторые элементы приборной панели и сделать внутреннее убранство салона более ярким и стильным.

1 Тюнинг панели приборов на Ладе

Модернизация приборной панели, как правило, начинается с установки новой подсветки. Для этого потребуется набор инструментов, а именно – отвертки и ключи, а также светоотражающая фольга и светодиодные ленты. На первом этапе демонтируется приборная панель. Это делается своими руками с помощью крестообразной отвертки. Рулевое колесо для этого снимать не нужно, достаточно лишь убрать рулевую колонку в самое низкое положение.

Затем, следуя инструкции, разберите приборку. На втором этапе необходимо аккуратно отделить накладку от основного стекла и разобрать циферблаты и стрелки. Самым простым способом улучшения подсветки приборной панели считается снятие стандартного напыления с цифр на накладке. Таким образом, при штатном подсвечивании цифры на щитке приборов будут иметь яркое белое свечение.

Еще один простой и недорогой вариант тюнинга приборной панели – наклейка разноцветных вставок из неплотного целлофана, которые необходимо наклеивать на обратную сторону снятой со стекла панели. Это позволит изменить цвет на спидометре и шкале температур. Однако, более серьезный тюнинг предполагает установку дополнительной подсветки или полного изменения стандартного освещения.

2 10 светодиодов для изменения подсветки

Чтобы улучшить или поменять освещение на приборной панели, после ее снятия необходимо наклеить кусочки светодиодной ленты. Клеить их необходимо по всему периметру приборки, через одинаковое расстояние. При этом важнейшим условием является соблюдение полярности при соединении диодной ленты и штатных проводков питания. Далее необходимо аккуратно разобрать дисплей и удалить из него световой фильтр зеленого цвета.

Это позволит сделать подсветку дисплея ярко-белой. Однако в том случае, если вы хотите получить какой-нибудь другой цвет на дисплее, можно приобрести светофильтр любого цвета – как правило, они продаются в специализированных магазинах. Некоторые владельцы Приоры при полном изменении подсветки меняют и подсветку основной стрелки спидометра. Для этого используются светодиоды того цвета, на который вы хотите поменять освещение стрелки. Достаточно будет десяти CMD светодиодов. 3 светодиода – на спидометр и тахометр, еще по три – на шкалу температуры двигателя и показателя расхода топлива.

Лучше всего закреплять светодиоды паяльной лампой, впаивая их в основное стекло на панели приборов. При этом также не стоит забывать о необходимости подключения штатных проводов с обратной стороны с соблюдением полярности. При соблюдении всех правил инструкции и наличии необходимых инструментов провести подобные изменения своими руками не составит большого труда, зато результат обязательно порадует владельца автомобиля.

3 Защищаем консоль – краска и полиуретан

После определенного времени эксплуатации модели ВАЗ Приора в салоне могут появиться неприятные звуки – скрип или стук где-то внутри консоли. Чтобы этого избежать, специалисты рекомендуют демонтировать облицовочную панель консоли и нанести на основной корпус дополнительный слой покрытия из полиуретана или моделина. Это позволит избавиться от неприятного скрипа и посторонних шумов в салоне.

Кроме того, популярным направлением внутреннего тюнинга на Приору является покраска центральной консоли в другой цвет.

Для этого вам потребуется баллончик с краской и грунтовка для пластика. Снимите центральную консоль, при этом следуя инструкции и не забывая отключать электронные приборы, магнитолу, питание печки, часов и т.д. Далее следует нанести на пластиковую консоль тонкий слой грунтовки, дать просохнуть несколько часов, затем нанести краску из баллончика по всей поверхности консоли. Цвет выбирать вам и только вам, однако после изменения подсветки панели приборов и улучшения вида центральной консоли салон автомобиля станет более привлекательным и спортивным.

https://youtube.com/watch?v=CSgh75RlPdc

806

Замена ламп

В предыдущих постах мы разобрались как снять панель приборов на Приоре. Еще раз писать смысла нет, переходите, читайте, снимайте. В этом посте только замена ламп.

Панель приборов подсвечивает пять лампочек. Лампочки меняются очень просто. Беремся за цоколь и поворачиваем против часовой стрелки. Вы почувствуете как цоколь с лампочкой выйдет из посадочного места.

Устанавливаются лампы в обратном порядке. Вставляем цоколь с лампой вместо посадки и поворачиваем по часовой стрелке до фиксации.

Видео урок

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

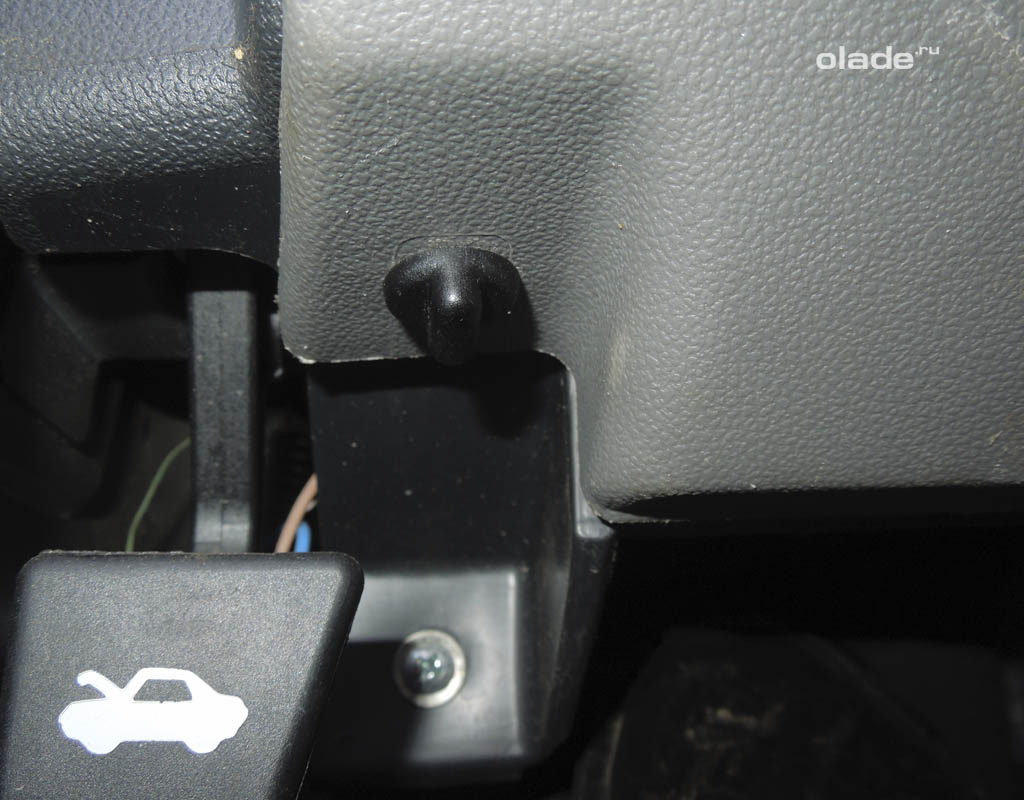

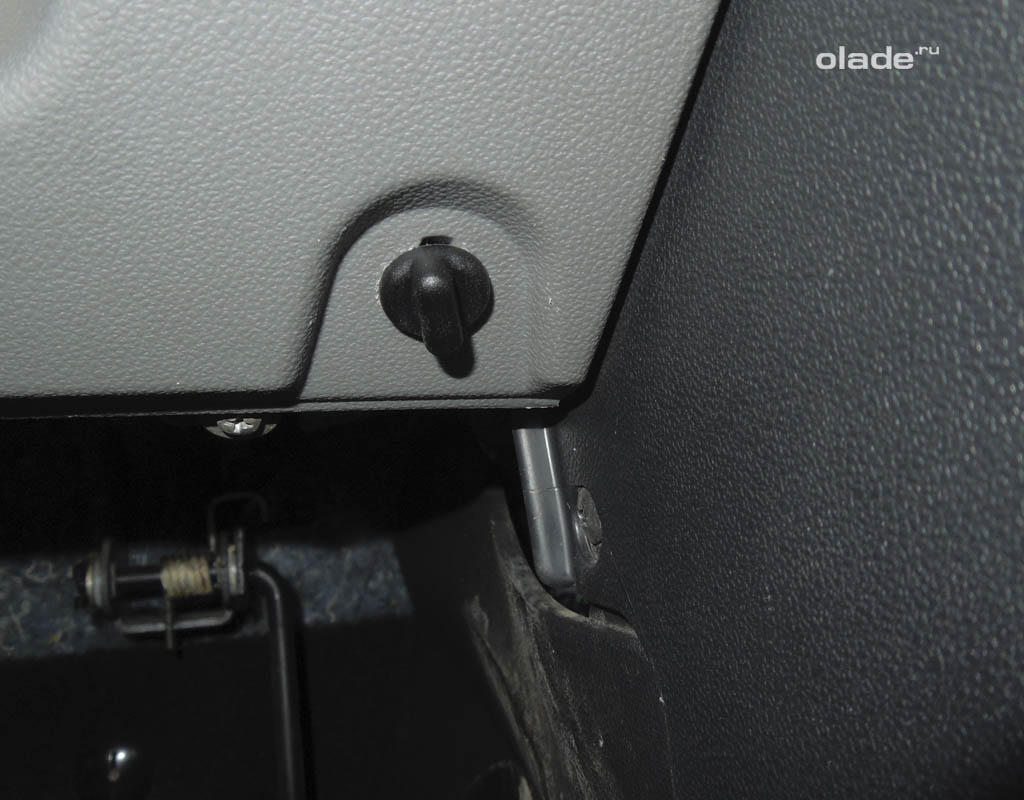

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа)

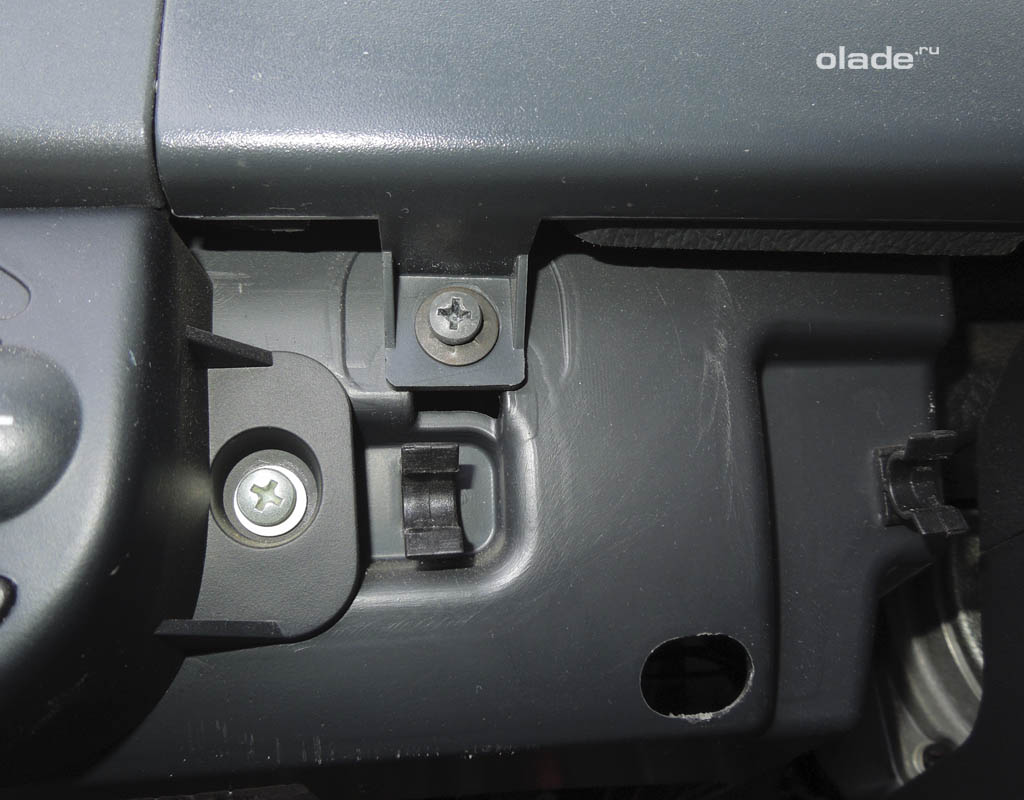

Откручивем их (осторожно с шайбами — улетают быстро)

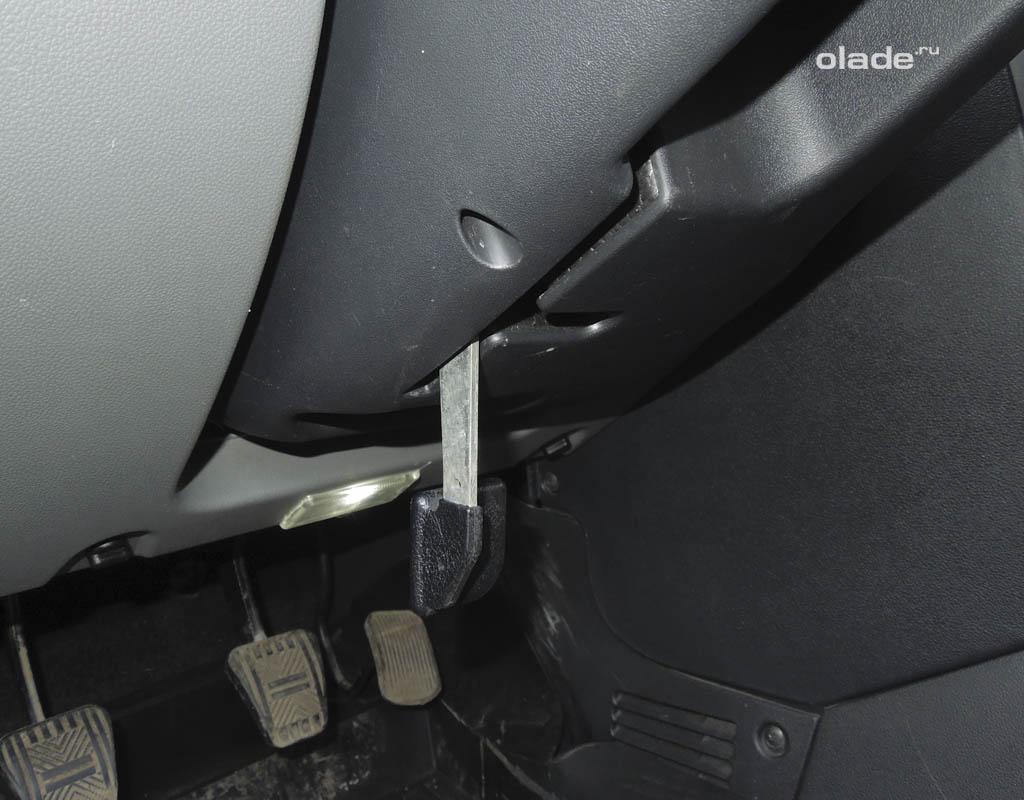

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

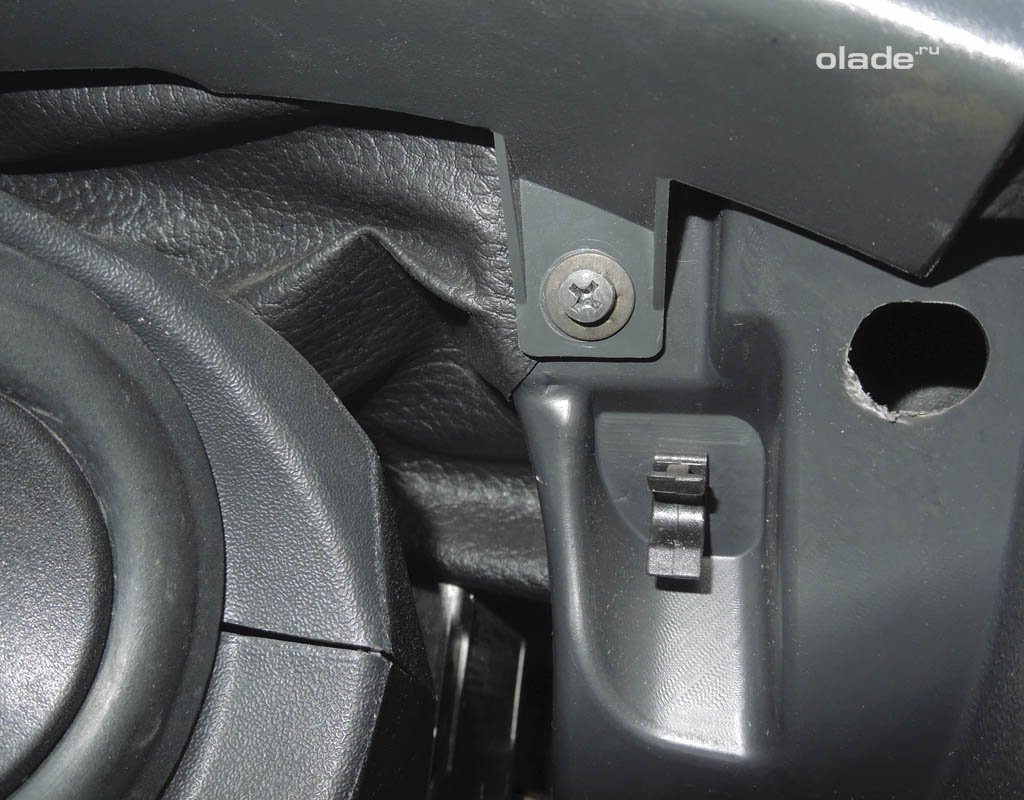

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

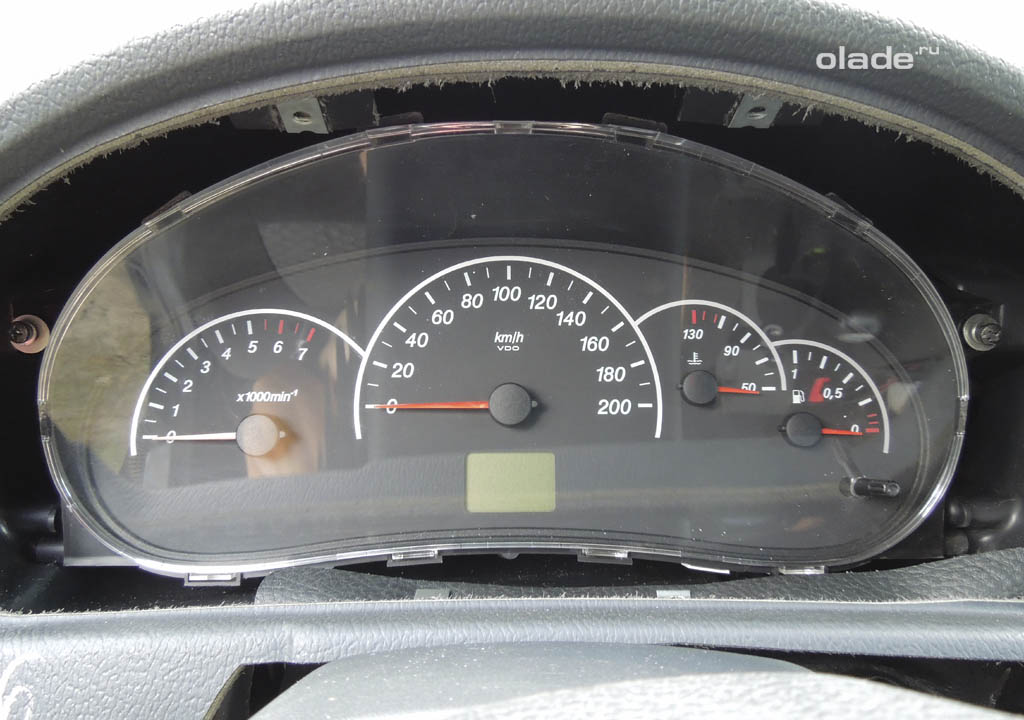

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

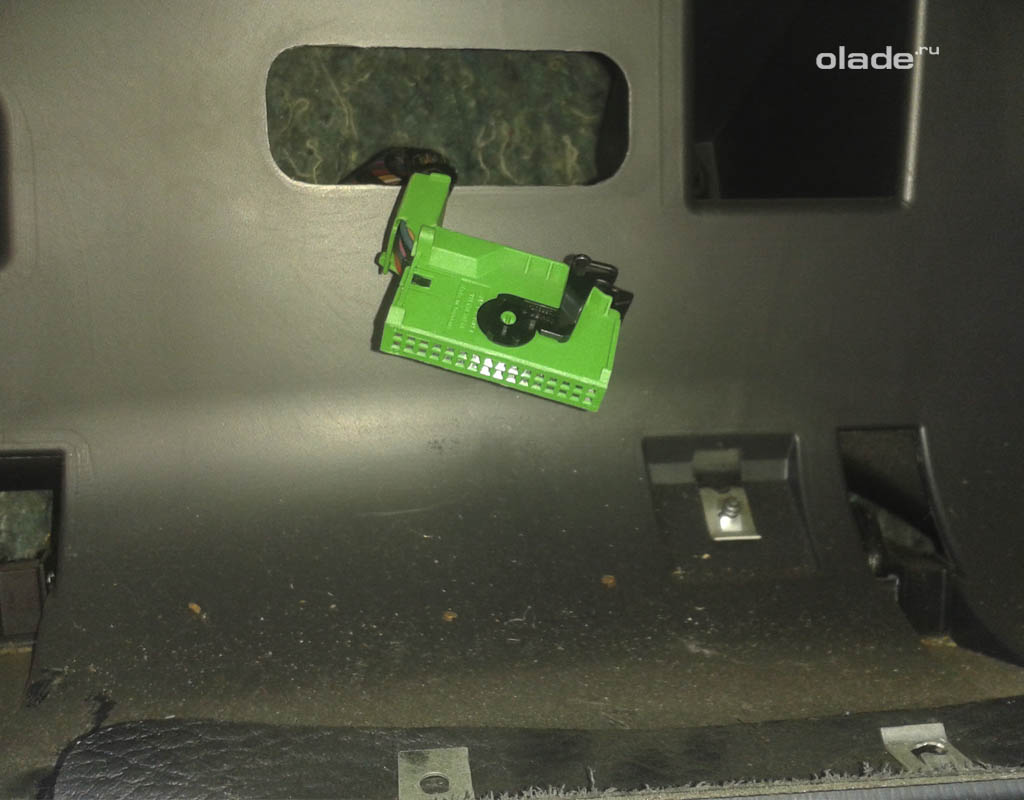

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

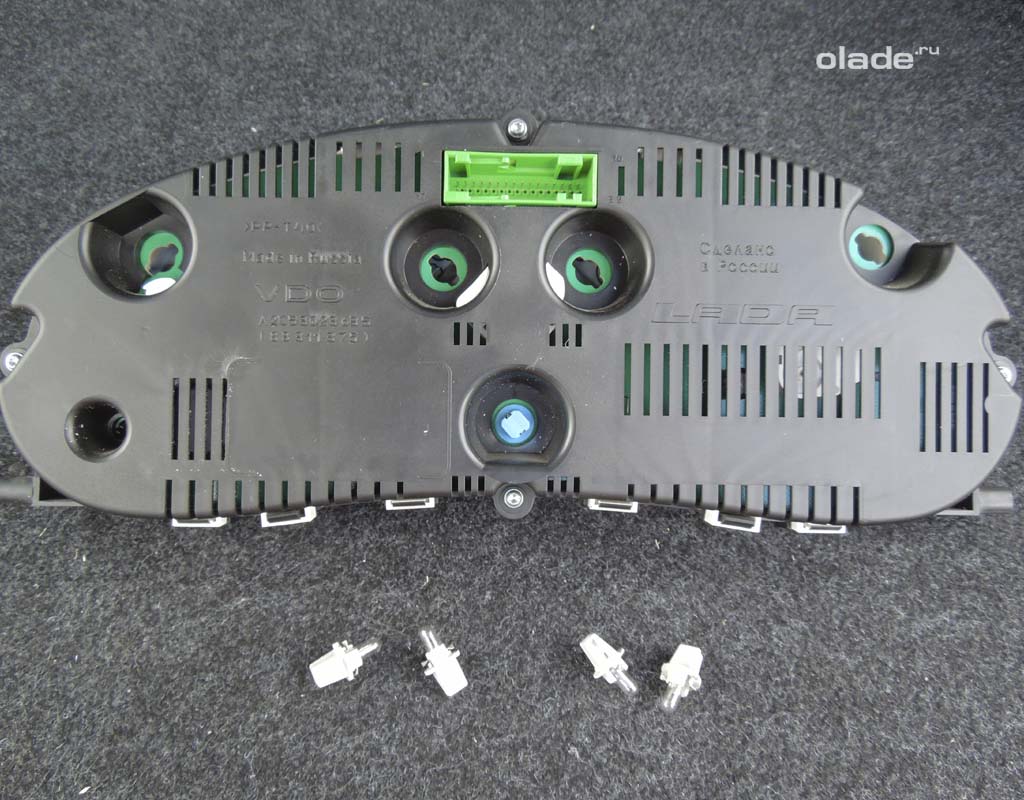

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Лампы передних фар

Лампы передних фар Лады Приоры отличаются в зависимости от года выпуска автомобиля, так как в конце 2013 года в Приору начали устанавливать дневные ходовые огни.

Лампы передней фары Приоры до 2013 г.в.

Место установки	Тип лампы	Мощность, (Вт)	Номер на фото
Ближний свет	H7	55	1
Дальний свет	H1	55	9
Сигнал поворота	PY21W	21	3
Габаритные огни	W5W	5	8

Лампа передней фары Приоры после 2013 г.в.

Место установки	Тип лампы	Мощность, (Вт)	Номер на фото
Ближний свет	H7	55	1
Дальний свет/ДХО	H15	55/15	2
Сигнал поворота	PY21W	21	3
Габаритные огни	W5W	5	8

Замена ламп ближнего и дальнего света в передней фаре

Для замены лампы дальнего и ближнего света необходимо снять резиновые или пластиковые крышки защиты фар. Затем потянуть разъем на себя и снять его с лампы. Путем надавливания на фиксатор лампы освободить его из зажимов и извлечь лампу.

Замена ламп сигнала поворота в передней фаре

Замену ламп поворота необходимо произвести путем поворота патрона против часовой стрелки и извлечь его на себя из фары.

Замена лампы габаритов в передней фаре

Для извлечения лампы габаритных огней необходимо потянуть на себе патрон лампы.

Идеи для тюнинга и доработки щитка

Вместо стандартного щитка установить более совершенный, с навигатором. В таких устройствах расположение индикаторов и датчиков будет другим — датчики располагаются справа и слева, а посредине находится дисплей навигатора. Такой вариант тюнинга считается одним из наиболее дорогих.
Установить готовые или разработать самостоятельно шкалы для датчиков. Для реализации этой идеи нужно будет полностью снимать приборку и разбирать ее, а также отсоединять стрелки от датчиков. Шкалы устанавливаются на имеющиеся датчики и надежно фиксируются.
Использование светодиодов в подсветке. Устройство также придется разбирать, но здесь способ более простой. Стрелки снимать не придется, нужно будет просто отключить лампочки на устройстве и демонтировать их, после чего поменять на новые. Если цоколь источников освещения не будет соответствовать, то лампы придется припаивать. Как вариант, вместо лампочек можно припаять светодиодную ленту.
Покрасить стрелки и шкалы датчиков приборки люминесцентной краской, но для большего эффекта, опять же, потребуется установить диодные лампы. При такой комбинации приборка будет ярко светиться, но учтите, что реализация этого способа требует внимательности и кропотливости от автовладельца.

Предлагаем ознакомиться с подробным руководством по самостоятельной замене лампочек в щитке Приоры (ролик снял Кирилл Жуков).

Дополнительный блок

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос. Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

K1 – главное реле.

K2 – реле электробензонасоса. См. выше про F3.

Дополнительный блок

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

K1 – главное реле.

K2 – реле электробензонасоса. См. выше про F3.

Включение подсветки панели приборов вместе с зажиганием

Все знают, что на русских машинах панель приборов загорается только после включения габаритов. На иномарках это реализовано несколько иначе — включение подсветки панели сразу после включения зажигания. Очередной мини отчет, как доработать включение подсветки приборной панели от зажигания.

Комбинация приборов нового образца

Рассмотрим новую панель (Калина, Приора).Самый быстрый и простой способ сделать подсветку приборки от зажигания: откусить белый провод от 18 контакта колодки и изолируем провод идущий к панели. Откусанный провод 18 контакта зачищаем и скручиваем с оранжевым проводом, которые идет к контакту 21 (это и есть провод от контакта 15 замка зажигания). Естественно всё изолируем и опять вставляем в зелёный держатель разъёма. Следы вмешательства не обнаруживаются. Всё работает: включаешь зажигание — включается подсветка панели приборов.Откусывать белый провод приходится для того, чтобы вместе с подсветкой приборной панели не загоралась контрольная лампа габаритов.Время переделки 2 мин. и не надо копаться в проводке. Другой вариант, более гуманный по отношению к проводке. При включении зажигания не будут самопроизвольно загораться габариты, следовательно, при включении габаритов — зажигание.

Комбинация приборов старого образца

Для приборки старого образца выполняем аналогичные действия, учитывая что:

18 контакт новой приборки — это 4 контакт красной колодки старой приборки.
21 контакт — 10 контакт белой колодки.

Схема и расшифровки колодко панелей (старого и нового образца) есть тут. Кстати, подсветку панели приборов легко доработать (старого образца, нового). xn--2111-43da1a8c.xn--p1ai

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова.;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В: 5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В; 5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата. Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

2 Ответ от iliaBkmz 2014-03-14 13:18:05

iliaBkmz
Легенда форума
Неактивен

Регистрация: 2012-11-12
Сообщений: 2,016 Спасибо : 581
Авто: outlander и 2104

Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки. Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Спасибо сказали: Trablz 1

Реле в салонном монтажном блоке

K1 – реле вентилятора охлаждения радиатора .См. информацию про F1.

K2 – реле включения обогрева заднего стекла .См. информацию про F2.

K3 – реле включения стартера .Если при повороте ключа у вас не крутит стартер, проверьте первым делом напряжение аккумулятора и контакты его клемм, при необходимости очистите их от окисления и прочно затяните. Севший аккумулятор зарядите или замените новым. Также может пропадать общий контакт на массу в моторном отсеке или контакт на втягивающем реле, проверьте надёжно ли закреплены гайки и хорошо ли они держат клеммы проводов. Можно проверить стартер, замкнув его контакты напрямую отвёрткой при положении КПП в нейтральной передаче или подав плюс от аккумулятора на один из контактов втягивающего. Если крутит, значит дело в проводке или замке зажигания. Если нет — скорее всего неисправен сам стартер или втягивающее.Ещё причина может быть в отсутствии контактов в замке зажигания. Проверьте также контактную группу, провода и разъёмы.

K4 – дополнительное реле (реле зажигания) .

K7 – реле дальнего света фар .См. информацию про F3, F4.

K8 – реле звукового сигнала .См. информацию про F5.

K9 – реле тревожного сигнала .Проверьте вместе с предохранителем F8.

K10, K11, K12 – резервные реле.

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ). Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

F1 (15 А) – цепь главного реле, блокировка стартера .

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ) .

F3 (15 А) – электрический бензонасос .Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

K2 – реле электробензонасоса .См. выше про F3.

Блок силовых предохранителей находится в моторном отсеке под капотом, около левой опоры стойки. Чтобы добраться до него, нужно открыть крышку, поддев защёлку.

1 (30 А) — цепь системы управления двигателем .При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.

2 (30 А) — бортовая цепь автомобиля .3 (40 А) — бортовая цепь автомобиля .

4 (60 А) — цепь генератора .

5 (50 А) — цепь электроусилителя руля .

6 (60 А) — цепь генератора .

При любых неполадках важно не паниковать, рассуждать трезво и логически. Самое главное провести диагностику и установить причину поломки

Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис. если в нём есть грамотный электрик.

Надеюсь эта статья поможет вам разобраться с проблемами электрики и быстро устранить любые неисправности Приоры. Если у вас есть какой-то опыт или информация, оставьте комментарий ниже, полезная информация будет добавлена в статью.

Источник

Снятие панели приборов

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления и вентиляции. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем подрулевые пере- ключатели (см. «Снятие подрулевых переключателей, соединителя переключателей и барабанного устройства спирального кабеля»). Снимаем крышку блока предохранителей (см. «Замена предохранителей и реле»). Отсоединяем колодки проводов от выключателя зажигания (см. «Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера»). Отсоединяем колодки проводов от блока управления электроусилителем руля (см. «Снятие рулевой колонки»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Преодолевая сопротивление пластмассовых защелок… …снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.

Лезвием шлицевой отвертки, подложив под него мягкий материал, поддеваем сопло обдува стекла левой двери. Аналогично снимаем сопло обдува с правой стороны.

Головкой «на 10» отворачиваем гайку верхнего крепления панели приборов, расположенную в полости под соплом обдува стекла двери. Аналогично отворачиваем гайку с правой стороны.

Головкой «на 10» отворачиваем болт крепления наконечников проводов «массы» панели приборов.

Отсоединяем колодки проводов жгута панели приборов от колодок жгутов проводов, расположенных на кронштейне, над монтажным блоком предохранителей…

…и колодку проводов, расположенную на правом торце кронштейна.

Отсоединяем колодку жгута проводов управления двигателем от колодки жгута проводов панели приборов…

…и головкой «на 10» отворачиваем гайку крепления наконечника провода «массы». Отсоединяем среднюю колодку жгута проводов панели приборов от блока управления электропакетом, (см. «Снятие контроллера системы дистанционного управления электропакетом»).

Отсоединяем колодку проводов от блока управления подушкой безопасности.

Крестообразной отверткой отворачиваем четыре самореза крепления накладки панели приборов… …и снимаем накладку.

Пассатижами с узкими губками сжимаем фиксаторы и отсоединяем хомут крепления жгута проводов от кронштейна на рулевой колонке.

Крестообразной отверткой отворачиваем саморез бокового крепления панели приборов. Аналогично отворачиваем саморез с правой стороны панели приборов. Открываем вещевой ящик…

…и в полости за ним отворачиваем крестообразной отверткой саморез крепления панели приборов.

Крестообразной отверткой отворачиваем саморез крепления консоли слева, аналогично — справа.

Извлекаем панель приборов из салона автомобиля. Установку панели приборов осуществляем в обратном порядке.

Снятие комбинации приборов, замена ламп

Работу проводим при замене комбинации приборов или ее ламп подсветки. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем крышку монтажного блока предохранителей и реле (см. «Замена предохранителей и реле»). Устанавливаем рулевую колонку в край нее нижнее положение.

Крестообразной отверткой отворачиваем два нижних 1 и два верхних 2 самореза крепления накладки комбинации приборов (рулевое колесо для наглядности снято).

Снимаем накладку комбинации приборов, выводя три выступа накладки из зацепления с панелью приборов.

Крестообразной отверткой отворачиваем два самореза крепления комбинации приборов. Наклонив верхнюю часть комбинации приборов на себя…

…выводим выступы в нижней части комбинации приборов из пазов панели приборов.

Поддев отверткой, поворачиваем фиксатор колодки жгута проводов панели приборов…

…и отсоединяем колодку жгута проводов от комбинации приборов.

Расположение ламп комбинации приборов:1 — лампы подсветки приборов;2 — лампа подсветки жидкокристаллического дисплея Светодиодные сигнализаторы, установленные в комбинации приборов, впаяны в плату и замене не подлежат. При выходе из строя таких важных сигнализаторов, как сигнализатор недостаточного давления масла в двигателе, сигнализатор уровня жидкости в бачке гидропривода тормозной системы и т. д., следует заменить комбинацию приборов новой. Замене подлежит также комбинация приборов с неисправными (невозвращающимися на ноль или дающими заведомо ложные показания) приборами. Для замены лампы подсветки…

…поворачиваем патрон лампы против часовой стрелки…

…и извлекаем его вместе с лампой из гнезда в монтажной плате комбинации приборов. Устанавливаем новую лампу W1,2W вместе с патроном в обратной последовательности. Аналогично заменяем другие лампы подсветки комбинации приборов. Монтируем комбинацию приборов в обратной последовательности. Устанавливаем крышку монтажного блока предохранителей и реле и подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи.

За время эксплуатации автомобиля владельцы Лады Приоры могут столкнуться с необходимостью снятия комбинации приборов. Например, для устранения повреждений, вызванных механическими ударами, царапин или потертостей, для замены лампочек, стрелок и самой приборки, «пересвета» подсветки, установки тюнинг-козырьков и т.д. Сделать это самостоятельно не сложно и представленная пошаговая инструкция поможет вам в этом.

Для демонтажа потребуется крестообразная и плоская отвертки.

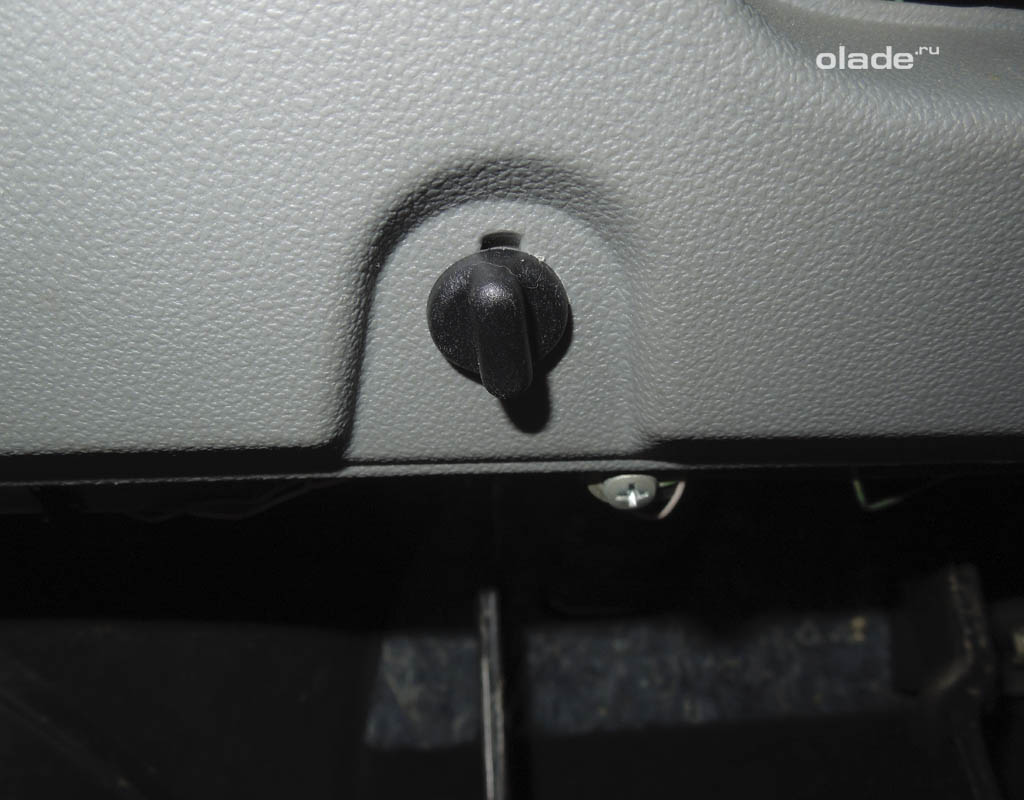

Снимаем крышку монтажного блока, повернув в нижней части крышки 3 фиксатора на 90 градусов.

Отжимаем фиксатор и отпускаем рулевую колонку в крайнее нижнее положение.

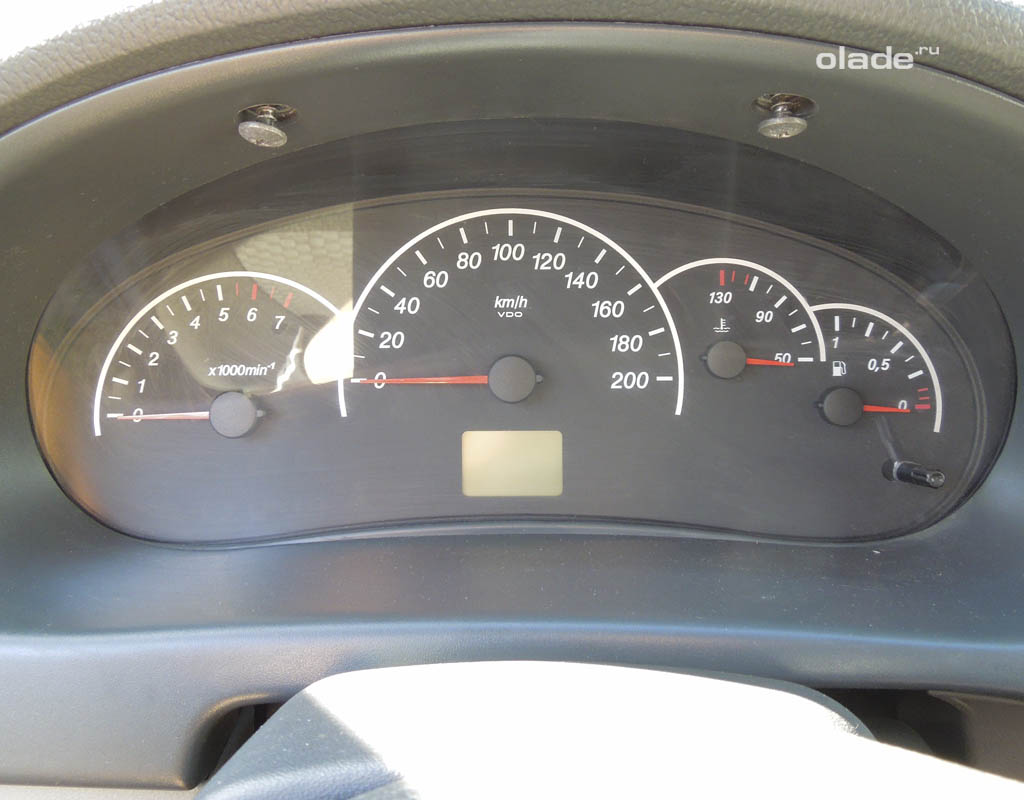

Выкручиваем 2 винта облицовочной рамки сверху.

Затем выкручиваем по 1 винту слева и справа от рулевой колонки.

Снимаем рамку и откручиваем 2 винта, удерживающих приборку. Тянем приборку на себя, чтобы добраться до разъема. Соединительные провода короткие, поэтому выходит она неохотно.

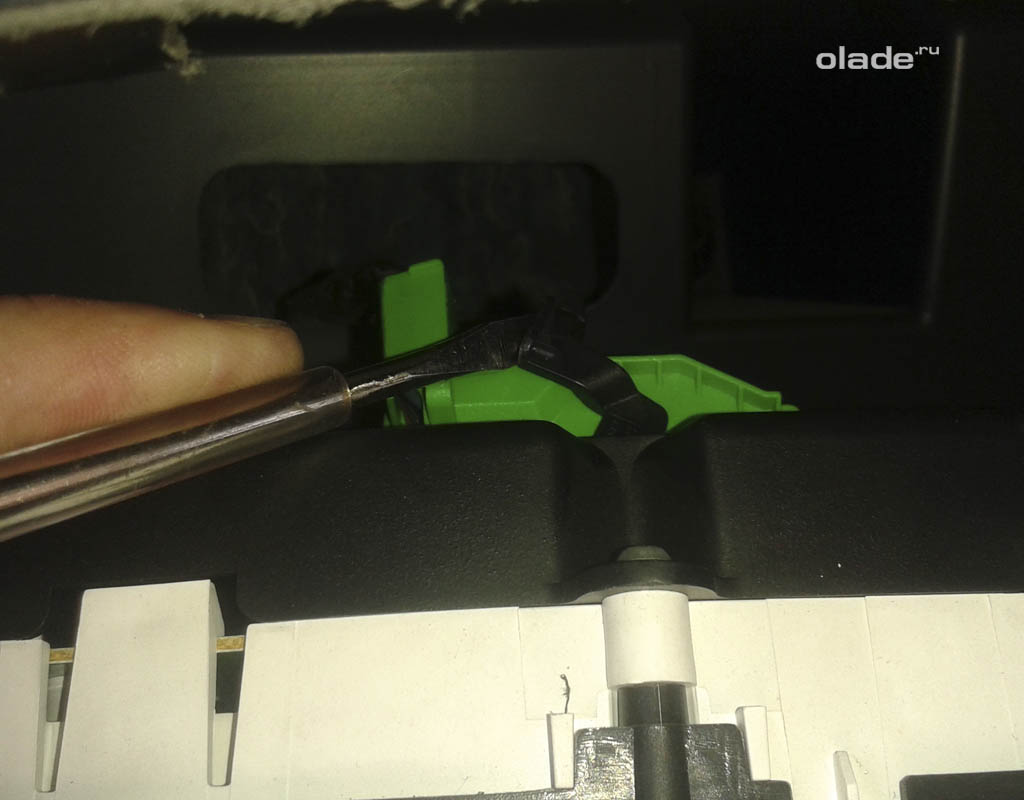

Просовываем руку в проем между панелью и комбинацией приборов и тонкой отверткой аккуратно сдвигаем вверх и вправо фиксатор разъема.

Спасибо за подписку!

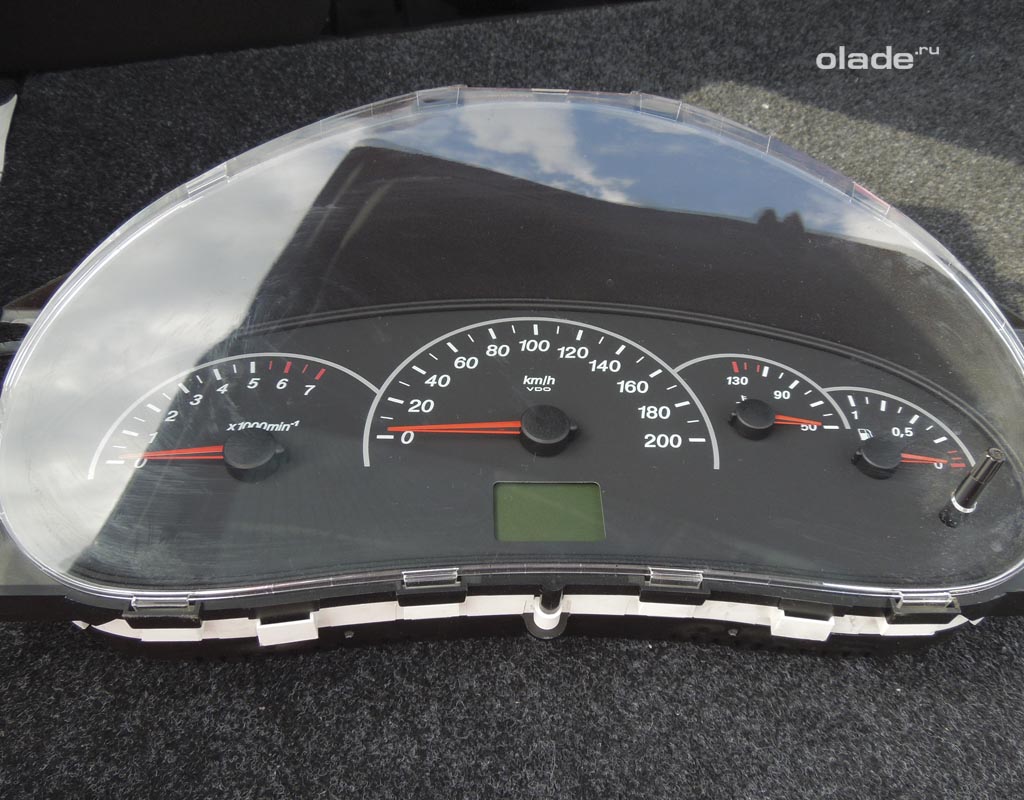

Извлекаем панель приборов. Видим, что стекло фиксируется при помощи защелок, которые необходимо отжать, чтобы получить доступ к стрелкам.

Для замены лампочек саму комбинацию приборов разбирать не надо. Лампочки выкручиваются поворотом на 90 градусов.

Установка комбинации приборов производится в обратной последовательности.

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают

Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации. Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

набор ключей;
крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.
