Блок предохранителей на инжекторной ваз 2114: как снять своими руками, схема расположения предохранителей

Расшифровка штекеров монтажного блока предохранителей ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Ш1	1	Б	стеклоподъемники
2	Г	выключатель зажигания (кл. 15/2)
3	ГП	выключатель зажигания (кл. 15)
4	ЖГ	переключатель эл.двигателя отопителя
5	Р	выключатель зажигания (кл. 30/1)
6	КР	выключатель зажигания (кл. 30)
7		блокировка дверей
8	П	выключатель зажигания (кл. 50)
Ш2	1	БГ	переключатель очистителя заднего стекла
2	Г	переключатель указателей поворотов (правый)
3	РП	включатель стоп-сигналов
4	Б	контрольная лампа целостности ламп
5	ПЧ	включатель аварийной сигнализации
6	ГБ	дверь левая передняя
7	ОБ	включатель задних противотуманных огней
8	34	контрольная лампа дальнего света
9	-/td>
10	04	включатель задних противотуманных огней
11	СЧ	контрольная лампа резерва топлива
12	пч	контрольная лампа уровня топлива
13	БЧ	плафон освещения салона
14	кг	контрольная лампа ручного тормоза
15	гч	переключатель указателей поворотов (левый)
16		эл.двигатель фароочистителя
17	—
Ш3	1	ж	датчик скорости
2	чп	включатель аварийной сигнализации
3	гп	переключатель указателей поворотов
4	сб	контрольная лампа уровня масла
5	ч	масса
6	рб	контрольная лампа уровня омывающей жидкости
7	ро	контрольная лампа износа тормозных накладок
8	3в	включатель фар
9	жз	переключатель стеклоочистителя ветрового стекла
10	пг	патрон подключения переносной лампы
11	о	выключатель зажигания (кл. 15)
12	рч	включатель омывателя заднего стекла
13
14	ж	контрольная лампа противотуманных фар
15
16	сг	указатель давления масла
17
18	р	переключатель стеклоочистителя
19	со	переключатель стеклоочистителя
20	с	переключатель стеклоочистителя
21	об	включатель задних противотуманных фар
Ш4	1	зп	Вкл. и контрольная лампа обогрева заднего стекла
2	гб	переключатель света фар (дальний свет)
3	о	стеклоочиститель
4	бч	включатель наружного освещения
5	к	реостат освещения приборов
6	р	аккумулятор
7	чб	переключатель очистителя и омывателя ветрового стекла
8	о	колодка Ш4 монтажного блока клемма 3
9	сч	включатель звуковых сигналов
10	бп	включатель стоп-сигналов
11	р	аккумулятор
12	сп	переключатель света фар (ближний свет)
13		предупредительный свет
14	—
15	—
16	рг	контрольная лампа уровня тормозной жидкости
17	зб	указатель температуры охлаждающей жидкости
18	кб	контрольная лампа заряда аккумуляторной батареи
19	жч	включатель противотуманных фар
20	рз	контрольная лампа уровня охлаждающей жидкости
21	ж	тахометр
Ш5	1	3	дальний свет (правый)
2	зч	дальний свет (левый)
3	сч	ближний свет (левый)
4	п	стартер (кл. 50)
5	пб	электровентилятора охлаждения радиатора
6	с	ближний свет (правый)
Ш6	1	—
2	3	включатель света заднего хода
3	гч	указатель поворота (левый передний)
4
5	—
6	—
7	—
8	жч	габаритный огонь (правый передний)
9	бч	терморегулятор электровентилятора
10	жч	габаритный огонь (левый передний)
11	г	указатель поворота (правый передний)
12	о	включатель света заднего хода
13	рг	датчик уровня тормозной жидкости
Ш7	1	—
2	жг	эл.двигатель фароочистителя
3	б	эл.двигатель фароочистителя
4	—
5	сб	датчик уровня масла
6	сч	звуковые сигналы
7	с	датчик скорости
8	зб	датчик температуры охлаждающей жидкости
9	кб	генератор (кл. 61)
10	р	насос омывателя ветрового стекла
11	бч	включатель подкапотной лампы
12	рб	датчик уровня омывающей жидкости
13	рч	тормозные накладки
14
15	кп	тахометр
16	рз	датчик уровня охлаждающей жидкости
17	жб	реле противотуманных фар
Ш8	1	жл	реле противотуманных фар
2	жч	противотуманная фара (левая)
3	ж	противотуманная фара (правая)
4	гп	катушка зажигания
5	р	генератор (кл. 30)
6	р	генератор (кл. 30)
7
8	рч	реле противотуманных фар
Ш9	1	рч	эл двигатель очиститель заднего стекла
2	г	указатель поворота (правый задний)
3	бг	эл двигатель очиститель заднего стекла
4	оч	задние противотуманные огни
5	сч	дверь задняя
6	пч	дверь передняя правая
7	бч	плафон освещения салона
8	кг	датчик ручного тормоза
9	бч	кнопки сигнализации открытых дверей
10	элементы обогрева заднего стекла
11	с	фонарь освещения номерного знака
12	гб	дверь передняя левая
13	б	плафон освещения салона
14	п	стоп-сигналы
15	ж	габаритный огонь (правый задний)
16	з	фонарь заднего хода
17	жч	габаритный огонь (левый задний)
18	жч	очиститель заднего стекла
19	о	элементы обогрева заднего стекла
Ш11	1	ж	насос
2	рч	клапан омыва заднего стекла
3
4	ж-	насос
5	бч	подкапотная лампа
6
7
8	кч	подкапотная лампа
9	б	эл двигатель стеклоочистителя
10	о	эл.двигатель стеклоочистителя ветрового окна
11
12	со	датчик аварийного давления масла
13
14	р	клапан омыва ветрового стекла
15	со	эл.двигатель стеклоочистителя
16	с	эл двигатель стеклоочистителя
17	жб	эл двигатель стеклоочистителя
18
19

Цвета проводов:

• Б — белый;
• Г — голубой;
• Ж — желтый,
• 3 — зеленый,
• К — коричневый;
• О — оранжевый;
• П — красный;
• Р — розовый;
• С -серый,
• Ч — черный.

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Какие различия имеют монтажные блоки, устанавливаемые на Ладу Самару? КРАТКО: Блоков 3 вида: 1 — первое реле омывателя заднего стекла (у блока 11 реле). 2 — первое реле фароочистителей (у блока 9 реле). 3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

ПОДРОБНО: Первый вид — Блоки с 11 реле

Их бывает 2 вида: Старого образца

Характеристики: Габариты:

на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку. После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Обратите внимание:

обмотка реле вентилятора подключена к предохранителю 4, к которому подключены вентилятор отопителя и омыватели стёкол. Если он перегорит, то вентилятор охлаждения двигателя не включится.

Фароочистители:

при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Второй вид — блоки с 9 реле

Самый популярный, который пришёл с европанелью

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей

У них:Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора. Датчик стоит расчитанный на больший ток. Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Можно в таком случае врезать реле (30 и 87 в разрыв любого провода на вентилятор, 86 к плюсу зажигания, 85 к датчику или мозгам инжектора).

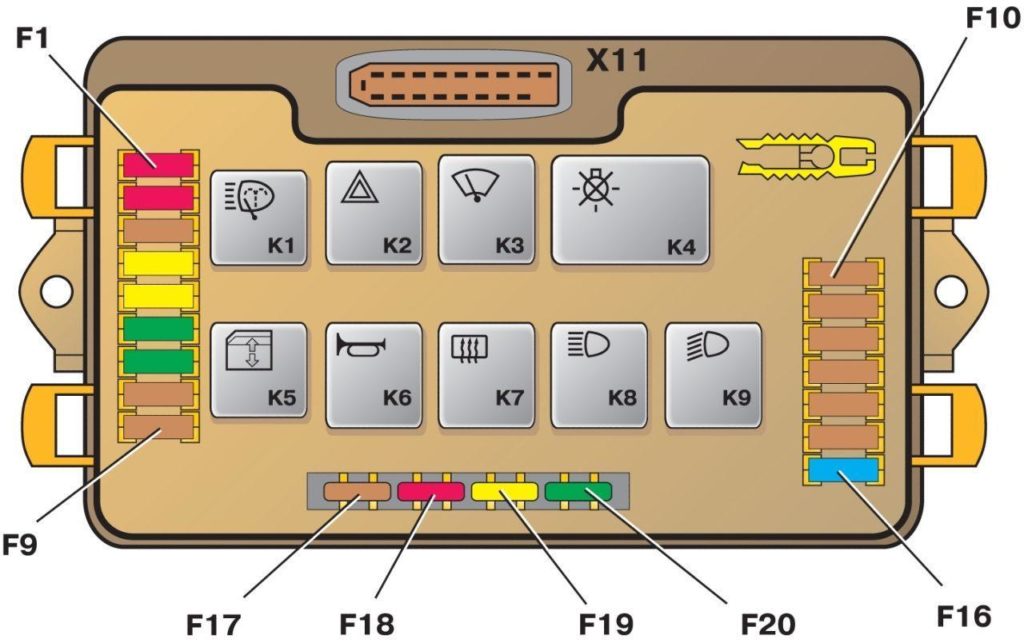

Монтажный блок предохранителей 2114-3722010-60

Ниже приведены таблица с описанием как реле так и предохранителей.

Реле блока 2114-3722010-60

Номер реле	Описание назначение реле
К1	Реле очистителя фар
К2	Реле сигнала поворотов, аварийная сигнализация
К3	Реле омывателя лобового стекла и дворников
К4	Реле стоп-сигналов и габаритных ламп
К5	Реле стеклоподъемников
К6	Реле клаксона
К7	Реле обогрева заднего стекла
К8	Реле дальнего света
К9	Реле ближнего света

Предохранители блока 2114-3722010-60

Предохранители F17-F20 являются запасными.

Номер предохранителя	Номинальный Ток (А)	Описание назначение предохранителя
F1	10	Предохранитель противотуманных фар. Включение передних и задних противотуманок
F2	10	Указатель поворота и аварийной сигнализации
F3	7,5	Освещение салона. Передний и центральный плафон. Освещение багажного отсека. Компьютер
F4	20	Обогрев заднего стекла. Розетка подключение переносного светильника
F5	20	Электродвигатель вентилятора охлаждения ДВС. Клаксон (звуковой сигнал)
F6	30	Электростеклоподъемники
F7	30	Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F8	7,5	Лампа противотуманной фары (правая)
F9	7,5	Лампа противотуманной фары (левая)
F10	7,5	Лампы габаритов с правой стороны
F11	7,5	Лампы габаритов с левой стороны
F12	7,5	Лампа ближнего света (правая фара)
F13	7,5	Лампа ближнего света (левая фара)
F14	7,5	Лампа дальнего света (правая фара)
F15	7,5	Лампа дальнего света (левая фара)
F16	15	Сигнализаторы на приборной панели, возбуждение генератора

Демонтаж головного блока

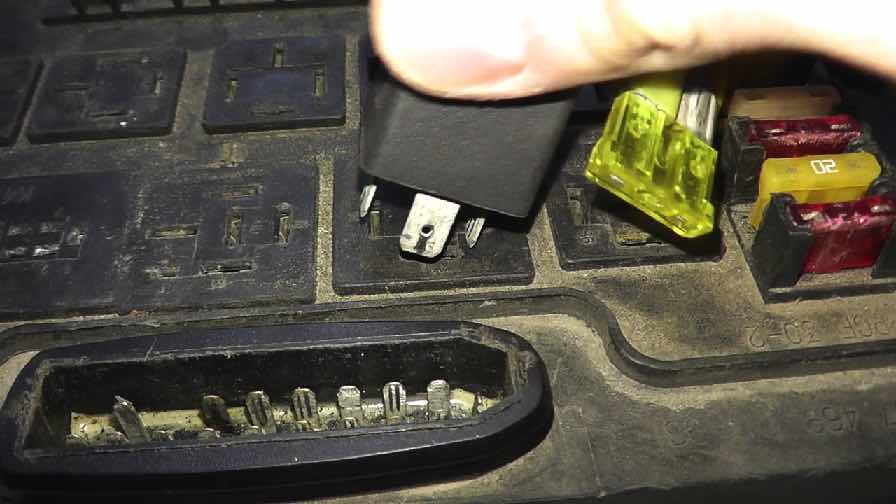

В некоторых ситуациях может потребоваться снятие монтажного блока. Обычно это вызвано перепадами напряжения или перегоранием части схемы. Также если на ВАЗ 2114 сгорают предохранители, причина может скрываться в окисленных или оплавленных дорожках, соединительных клеммах.

При вопросе, как снять блок предохранителей на ВАЗ 2114 необходимо придерживаться простой инструкции по демонтажу:

• разомкнуть минусовую клемму на аккумуляторе;
• с внутренней стороны салона потребуется отключить пять основных разъемов жгутов проводки;
• демонтировать крышку монтажного блока зажав две клеммы;
• на верхней стороне модуля отключается шестой контактный разъем;
• при помощи ключа №10 с переходником необходимо выкрутить крепление основного модуля;
• приподнять монтажную схему отверткой;
• с нижней стороны снять последние клеммные колодки;
• вынуть монтажное устройство.

Обратная установка выполняется в противоположном порядке. Простота процедуры вызвана тем, что все клеммы отличаются друг от друга и перепутать их расположение невозможно.

Расположение предохранителей ваз 2114 в основном блоке

На четырнадцатой модели Лады в 90% случаев применяется два типа монтажных блоков. Расположение внутренних частей и распиновка предохранителей ваз 2114 несущественно, но отличается. Поэтому наиболее удобно рассмотреть оба варианта отдельно.

Примечание!

Некоторые модификации транспортного средства могут комплектоваться другими конструкциями модулей. Узнать название разновидности можно на внутренней стороне крышки.

Предохранители ваз 2114 инжектор (блок 3722010-60)

Модуль содержит плавкие вставки и автоматические размыкатели. Маркировка всех элементов выполняется по порядку.

Реле основного блока

• 1 – Размыкатель дворников головной оптики;
• 2 – Контактная вставка прерыватель механизма поворотников и аварийной сигнализации;
• 3 – Отвечает за правильную работу очистителей лобового окна;
• 4 – Предохранитель контроля магистралей стопов и подсветки автомобиля;
• 5 – Подача питания на электропакет (стеклоподъемники);
• 6 – Управление клаксоном, основная цепь;
• 7 – Силовая магистраль на подогрев кормового остекления;
• 8-9 – соответственно управление дальним и ближним светом головной оптики.

Расшифровка схемы предохранителей ваз 2114 головного блока

• F1 – противотуманные фонари кормовой части авто;
• F2 – цепь управления поворотниками и прерывателем аварийной сигнализации;
• F3 – подача питания на плафоны подсветки салона, багажного отделения, также индикация зажигания, ЭСУД;
• F4 – предохранитель на цепь реле подогрева кормового ветрового окна, также здесь запитан контакт переносной лампы;
• F5 – предохранитель на сигнал ваз 2114 и головного вентилятора системы охлаждения;
• F6 – полностью отвечает за цепь электропакета;
• F7 – стандартный предохранитель печки ваз 2114, также отвечает за электроприводы омывателя ветрового стекла, подсветку бардачка и дворники фар;
• F8/9 – плавкие вставки, отвечающие за передние противотуманные фары;
• F10/11 – подсветка для левой и правой стороны соответственно, также отвечают за освещение номерных знаков, прикуриавтеля, приборной панели;
• F12/13 – предохранитель света ваз 2114 для ближнего режима правой и левой стороны соответственно;
• F14/15 – аналогично для дальнего режима освещения на обе стороны машины раздельно;
• F16 – предохранитель панели приборов ваз 2114 отвечают за индикацию датчиков и состояния устройства.

Основные реле и предохранители ваз 2114 в блоке типа 3722010-18

Более современная модификация, устанавливается на машины с 2010 года. Здесь более продумано расположение элементов и плавких вставок. Благодаря более логичному расположению облегчен доступ к отдельным элементам.

При этом отличается не только расположение предохранителей, их функциональность и зона ответственности также изменена.

Головные реле

• 1 – дворники оптики;
• 2 – отвечает за размыкатель поворотников и аварийки;
• 3 – очистители передней части остекления автомобиля;
• 4 – модуль исправности осветительных элементов и подсветки;
• 5 – контроль цепи электропакета;
• 6 – питание клаксона;
• 7 – силовые жилы подогрева заднего окна;
• 8-9 – размыкатели цепей дальнего и ближнего света головной оптики соответственно.

• F1 – контактные разъемы очистителя фар, также относится к клапану активации мотора бачка оросителя;
• F2 – повороты и размыкание аварийной сигнализации при их активации;
• F3 – подсветка внутреннего пространства салона, цепь питания габаритных огней кормовой части машины;
• F4 – предохранитель прикуривателя ваз 2114, защита от перегрузки тенна разогрева заднего стекла, также сюда относится переносная лампа;
• F5 – предохранитель вентилятора ваз 2114 отвечающий за охлаждение антифриза, также отвечает за клаксон;
• F6 – питание стеклоподъемников и электропакета;
• F7 – магистрали управления передним и задним комплектами омывателей фар, ветровых стекол – полная цепь оборудования, также сюда относится подсветка вещевого ящика;
• F8/9 – противотуманки фронтовой части для правой и левой стороны соответственно;
• F10 – предохранитель подсветки ваз 2114, прикуривателя, индикация приборной доски, плафон подсветки подкапотного пространства, также левая сторона габаритного света;
• F11 – отдельно для правой стороны габаритных огней;
• F12-15 – питание головной оптики полный комплект освещения;
• F16 – предохранитель приборов ваз 2114, также указатели температуры ОЖ, вольтметр.

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)
F5(20A)	Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты), Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения
F6(30A)	Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A)	Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A)	Правая противотуманная фара
F9(7.5A)	Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)	Лампы габаритных огней по правому борту
F12(7.5A)	Правая фара (ближний свет)
F13(7.5A)	Левая фара (ближний свет)
F14(7.5A)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A)	Правая фара (дальний свет).
F16(15A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.

Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.

Признаки неисправности регулятора

Иногда в процессе эксплуатации авто случается и так, что стабилизатор выходит из строя. Признаками этого могут служить частые колебания и резкие скачки напряжения в сети автомашины, неполадки с электроприборами и быстрая разрядка аккумуляторной батареи. Если вы заметили один или несколько указанных выше признаков, то реле регулятор генератора ваз 2114 следует протестировать при помощи мультиметра.

Проверка регулятора напряжения ваз 2114

Сделать это можно следующим образом:

1. Установить тестер на измерение постоянного напряжения с пределом 20 вольт.
2. Измерить показания вольтажа на клеммах АКБ при выключенном моторе (результат должен составить от 12,5 до 13 вольт).
3. Запустить мотор и вновь измерить напряжение на клеммах (теперь оно должно составлять от 14 до 14,5 вольт).
4. Не выключая двигатель, включить дальний свет, печку и обогрев стекла (можно и другие мощные потребители). Замерить напряжение на батарее третий раз. Показатели вольтажа при этом должны находиться в пределах 13,2-13,9 вольт — это будет означать, что стабилизатор исправлен. В противном случае устройство придется демонтировать и заменить.

Проверить корректную работу регулятора можно и без применения мультиметра, при снятом устройстве. Для этого нужно подсоединить его клемму «массы» к минусу аккумулятора, а контакты Б и В подключить к плюсу. После этого следует взять 3 ваттную автомобильную лампу и подсоединить ее к графитовым щеткам регулятора. Если последний исправен, то лампа загорится.

Новый и поврежденный регулятор напряжения

В некоторых случаях можно пойти еще дальше и проверить порог срабатывания. Для этого регулятор следует подключить как было сказано выше, но между его положительными выводами и плюсом АКБ подключить параллельно пару пальчиковых батарей, дабы увеличить напряжение в сети до 16 вольт. Если регулятор работает правильно, то он прервет питание и подключенная к его щеткам лампочка гореть не будет.

Цены на детали

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

• Лампа габаритная;
• Предохранитель;
• Кнопка включения;
• Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.

Источники

• autovaz-2114.ru/optics-in-the-car/ustranyaem-polomki-perednix-i-zadnix-gabaritnyx-ognej-na-vaz-2114/
• ladaautos.ru/vaz-2114/pochemu-ne-goryat-zadnie-gabarity-vaz-2114-i-chto-delat.html
• drive2.ru/l/4498777/
• lampaexpert.ru/avtomobilnye-lampy/neispravnosti/ne-gorat-zadnie-gabarity-vaz-2114
• remontvazov.com/ne-goryat-zadnie-gabarity-vaz-2114

Расположение предохранителей в ВАЗ 2114

В автомобиле ВАЗ 2114 существует два блока предохранителей основной и дополнительный, каждый из них расположен в различных местах.

Основной блок предохранителей

В автомобиле ВАЗ 2114 основной монтажный блок предохранителей находится в подкапотном пространстве, закрытый пластиковым кожухом. Чтобы получить доступ к блоку необходимо демонтировать крышку отогнув фиксирующие застежки.

Блок представляет собой совокупность различных реле и предохранителей которые отвечают за конкретное выполнение функций на автомобиле.

Дополнительный блок предохранителей

Дополнительный блок располагается под панелью автомобиля в центральной его части. Более легкий и быстрый доступ к данному блоку можно получить со стороны пассажира, где расположился воздуховод обдува ног.

Также следует отметить, что на ВАЗ 2114 устанавливалось два типа различных блоков в зависимости от года выпуска.

Ниже приведены схемы и описание предохранителей и реле для каждого из блоков.

Термины

Предохранитель – это коммутационный аппарат предназначенный для защиты электрической цепи от перегрева.

При протекании тока через предохранитель выше допустимых значений его плавкая вставка перегорает, тем самым разрывая электрическую цепь.

Номинальный ток – это ток при котором предохранитель способен работать без нагрузки.

Плавкая вставка – это часть предохранителя которая перегорает вследствие воздействия на нее большего тока.

Реле – реле это коммутационный аппарат предназначенный для разгрузки контактов на кнопке. Принцип работы данного аппарата основан на законе электромагнитной индукции.

У реле имеется несколько параметров подбора. Это, ток при котором контакты не будут плавиться и греться он называется номинальный ток реле, а также количество контактов.

Как снять монтажный блок ваз 2114

Начну с того, была неисправность не работал омыватель с дворниками, отказала печка. Устал бить по блоку предохранителю. Отпустили по раньше с работы, решил заняться делом. На улице тепло, везде вода, а омывашька не работает…

Отсоединяем «-» от АКБ, приступил снятию монтажного блока предохранителей. Вкратце: Со стороны салона снимаем 5 фишек (Но для этого нужно принять не простую позу, что бы добраться до них). Со стороны капота вытаскиваем 4 фишки. вытянуть блок не дадут провода т.к. они короткие

Что откуда снимается

Придя домой приступил к вскрытию.

Вот он сам блок

Маркировка блока 2115-3722 010-10

Вынимаем, что бы не запутаться

Откручиваем, правда я маленько поспешил, сфоткать в голову пришло позже

Начал осматривать как дальше разбирать блок. И тут я наткрулся на это

Печаль, беда

Разбирать дальше смысла уже не было. Взял последние деньги из кармана, поехал на маршрутке в авторынок P.S. Давно не ездил на них, но проезд подорожал с 16 до 18 руб.

Купил новый блок с маркировкой 2115-3722 010-40, знакомый продавец посоветовал, но сказал, что возможны проблемы с карлсоном придется ехать к автоэлектрику.

2115-3722 010-40

За одно посоветовал взять NANOPROTECH, защитить от влаги и коррозии

NANOPROTECH

Приехав домой снял все реле и предохранители обработал NANOPROTECHом подождал 10 минут все вставил на место.

Обработанный NANOPROTECHом

Через некоторое время начал подключать фишки в обратном порядке, но тут не обошлось без помощника. Проверяем свет, печку, дворники, аварийку и т.д. Все работало Но не проверил карлсона. На улице стало прохладно и ни как не мог разогреть более 90 градусов. На всякий случай записался к автоэлектрику, что бы проверил в правильности моего дела. Моя первая запись БЖ, строго не судите
