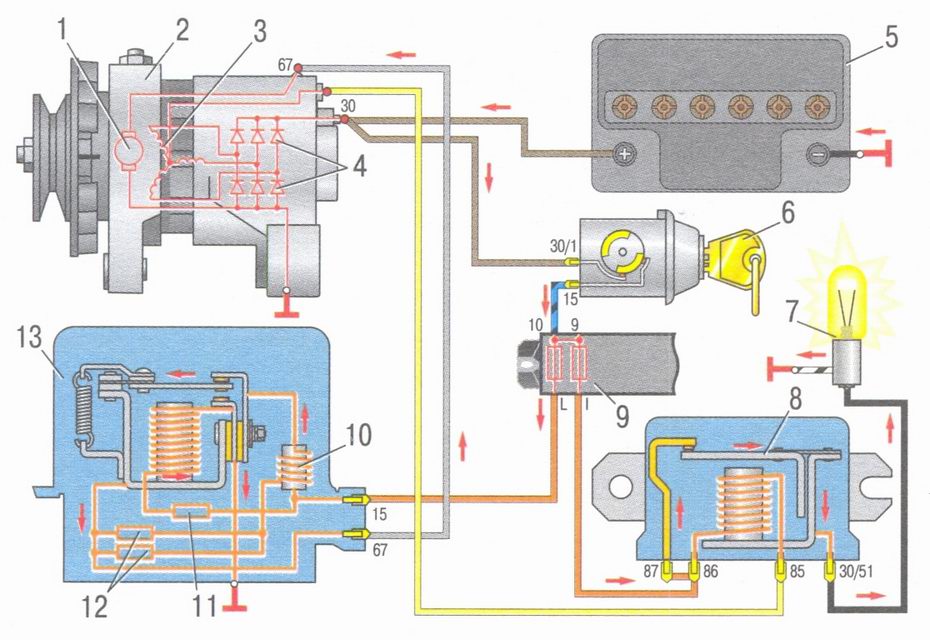

Электросхема, предохранители и реле ваз 2101

Физические характеристики параметров работы

Оригинальный генератор ВАЗ 2101 поддерживает указанный параметр на отметке от 13 до 14 В. Это устройство используется только при широком диапазоне частот вращения ротора автомобиля. В качестве дополнительной линии обороны потребителей электричества 2106 или 01 применяется регулятор уровня напряжения бесконтактного типа — 121.3702. При необходимости он заменит РВ-380, и схема зарядки ВАЗ при этом не пострадает.

Дополнительный предохранитель удерживает напряжение на уровне от 13,5 до 14,6 В при широком диапазоне вращении ротора. Остальные технические характеристики выглядят следующим образом:

• диапазон рабочих температур: от -40 до +80°С;
• сопротивление дополнительного резистора: 5,5 Ом (25 Вт);
• резистор с функцией термической компенсации: 19 Ом (6 Вт);
• регулирование напряжения на I ступени: 0,7 В;
• регулирование напряжения на II ступени: от 14,2 до 14,5 В.

По структуре регулировка напряжения ВАЗ 2101 осуществляется при помощи изменяемого магнитного поля. В случае возникновения технической неисправности необходимо провести диагностику и замену, если таковая потребуется. Водители со стажем не рекомендуют эксплуатировать автомобиль, если генератор ВАЗ 2106 не балансирует скачки напряжения.

Обмотки генератора

Еще один вариант проверки — с использование тестера. Подшипники 6 и 22 ротора — закрытого типа и заполнены смазкой, достаточной на весь срок службы генератора.

До года отрицательные вентили диоды запрессовывались производителем в крышку 1, положительные же в отдельную пластину, которая крепилась к крышке.

Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе. Регулятор напряжения в автомобиле ВАЗ установлен в подкапотном пространстве, вдали от генератора. Рекомендуется зачистить контакты, а при необходимости заменить их.

Нужно завести машину, в том случае, если на приборке горит индикатор, следует вытащить подсос и увеличить обороты силового агрегата до полутора тысяч. В этом разделе вы можете свободно скачать различные электрические схемы ваз , которые помогут вам найти и устранить ту или иную неисправность. Регулятор 6 поддерживает выходное напряжение на генераторе в диапазоне 13,,5 вольт. Корпус генератора нужно придвинуть к блоку, после чего снимаете ремень.

Блок предохранителей. Смазка внутри подшипников со временем улетучивается, отчего усиливается трение. Регулируется оно при помощи изменения положения корпуса относительно двигателя.

Необходимо отрегулировать его натяжение или заменить. Обрыв в обмотке статора. Статор заключает в себе обмотку, на которой вырабатывается электричество. В момент запуска двигателя регистрируются показания мультиметра. Чтобы сделать это, может потребоваться компрессор и тряпка, намоченная керосином.

Таким образом, для выработки генератором электричества используется шесть катушек. Больше, чем на несколько секунд, АКБ не отключайте, поскольку это приведет к неработоспособности диодного моста. При повороте ключа зажигания, до начала работы двигателя и генератора на контакты реле подается ток от аккумулятора автомобиля и контрольная лампа зажигается. Фонарь освещения номерного знака. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору.

Свечи зажигания ваз Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки. Повреждения регулятора напряжения. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Перезаряд аккумулятора ВАЗ 2106. Одна из основных причин. Генератор дает большой заряд.

Источник

Определение неисправностей регулятора напряжения Ваз 2101 Жигули

Если аккумуляторная батарея на автомобиле постоянно перезаряжается, то необходимо, не снимая регулятор напряжения, проверить его при следующих условиях:

– аккумуляторная батарея должна быть полностью заряжена; – все потребители, кроме аккумуляторной батареи и системы зажигания, должны быть отключены; – обороты двигателя должны быть 2500–3000 мин –1 .

Замерьте вольтметром напряжение на клеммах батареи. Если напряжение не превышает 14,5 В, регулятор исправен. Если оно больше, то соедините корпус регулятора с кузовом автомобиля отдельным проводником и снова замерьте напряжение.

Если оно опять окажется повышенным, то регулятор неисправен и его необходимо отрегулировать или заменить. Если напряжение будет нормальным, то причина повышенного напряжения и перезаряда аккумуляторной батареи в плохом соединении корпуса регулятора с массой.

Неисправность регулятора напряжения можно определить при проверке его внутренних частей.

Обрыв в термокомпенсирующем резисторе 1 (см. рис. Регулятор напряжения РР-380) или в обмотке регулятора; при этом напряжение не регулируется и чрезмерно повышается Проверьте сопротивление обмотки и термокомпенсирующего резистора. Эта неисправность может быть выявлена при проверке омметром электрического сопротивления между штекером «15» регулятора и массой

Обрыв в обмотке дросселя или в дополнительных резисторах 2; при этом регулирование неустойчивое (резкие колебания напряжения) Неисправность выявляется при проверке электрического сопротивления между штекерами «15» и «67» при разомкнутых контактах как 1-й, так и 2-й ступени регулятора

Диагностируем неисправности реле зарядки

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Если после замены предохранителей по — прежнему на ВАЗ 2106 нет зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее нужно проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает попросту проскальзывать, что также будет способствовать неполному заряду батареи или же зарядка будет полностью отсутствовать. Проверить это можно визуально посмотрев на внутреннюю часть шкива. Если она блестит, то значит, ремень проскальзывает и именно он отполировал внутреннюю часть шкива.

Следующей причиной, почему может отсутствовать зарядка батареи, это плохой контакт на клеммах аккумулятора, либо их окисление. Ненадежный контакт подтягивается, а окислившиеся клеммы нужно обработать раствором соды с водой. Сода нейтрализует окисел после чего клемму нужно промыть водой и хорошо протереть. Для гарантии остатки окисла удаляются мелкой шкуркой. Затем клемму необходимо смазать, например смазкой Литол 24. Подобную операцию нужно проделать и с самими клеммами. Не нужно зачищать клеммы шкуркой или скрести их ножом. Они очень податливы, так как отлиты из свинца и три-четыре такие процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит и не будет их надежного контакта. Доверьте этот вопрос соде и она прекрасно очистит клеммы от окисла.

На окисление стоит проверить и места контактов клемм на генераторе, которые также нужно освободить от окисла.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Устройство и характеристики генератора

В щёткодержателе генератора Г фиксируется всего две щётки Диодный мост Выпрямитель или диодный мост представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный. Выключатели плафонов, расположенный в стойках передних дверей.

Переключатель света фар. Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки

Контрольная лампа давления масла ваз Щетки генератора ВАЗ Далее нужно проверить выступ, он называется их рабочею площадью щетки по высоте, важно, чтобы он был не менее 12мм, иначе щетки необходимо заменить, еще посмотреть на равномерность износа. Оно по необходимости делает магнитное поле сильнее или слабее, тем самым стабилизируя вырабатываемое напряжение

Как снять генератор ВАЗ классика. Скрип щёток.

Это говорит о том, что мотор работает от аккумулятора. Чтобы не рисковать новым аккумулятором, рекомендуется точно выявить причину выкипания.

Особенности генератора ВАЗ 2101

Лампа освещения вещевого ящика. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Прибор подсоединяется к клеммам аккумулятора. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Так как ротор вращается от коленчатого вала, выполняется второе условие. Второй вариант электрооборудования ВАЗ 1 — боковой указатель УП поворота с трубчатой лампой 4 Вт и рассеивателем оранжевого цвета. Человек в салоне запускает мотор и оставляет работать в холостом режиме.

Провисание клиновидного ремня. На ВАЗ генератор функционировать должен под нагрузкой В. ВАЗ 2104,2105 ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА ОТ ВАЗ 2101,2106

Конструкция контактных реле регуляторов

Еще лет 20-25 назад на автомобилях ВАЗ 2106 устанавливались реле-регуляторы контактного типа. На сегодняшний день они являются устаревшими. В автомобильных генераторах используются исключительно электронные устройства. Но чтобы понять принцип работы, нужно рассмотреть и контактные системы. Основа такого механизма — это обмотка, которая производит намагничивание сердечника из металла. Обмотка содержит около 1300 витков медного провода.

Если вы проводите диагностику этой обмотки, то необходимо знать, что ее сопротивление составляет 17 Ом. Если при диагностике выяснилось, что это значение намного отличается от эталонного, то имеется либо межвитковое замыкание, либо на корпус устройства. В конструкции имеются также контакты, изготовленные из вольфрама. Специальной конструкции магнитный шунт, пластина, предназначенная для совершения регулировок.

Кронштейн, подвеска, небольшие пружины, регулировочные винты на пластине с клеммами. Но самое основное в конструкции — это сопротивления (постоянные резисторы). В регуляторе производится коммутация этих резисторов. В зависимости от напряжения на выходе генератора, изменяется схема их соединения. Максимальное значение сопротивления в цепи составляет 80 Ом.

Схема подключения генератора Ваз 2106

Реле регулятор.

В таких случаях проще всего заменить полностью выпрямительный блок.

Это интересно: Гудит ГУР на холодную или постоянно: причины и ремонт гидроусилителя рулевого управления

Следите за контрольными лампами, и удачи на дорогах! При этом через обмотку якоря будет протекать электрический ток.

Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов. Чтобы произвести ремонт генератора ВАЗ , выполните следующие действия: Сначала необходимо отключить штекер от выхода 67 на узле. Регулятор напряжения и щеточный узел Но вся проблема в том, что генератор вырабатывает электричество нестабильно.

Номинальное напряжение Г соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки. Каждая обмотка состоит из шести последовательно соединенных катушек. Напряжение в бортовой сети ниже 13,6 В проверяется автотестером Плохо натянут ремень генератора Подтяните ремень Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя.

Если это делается с трудом, то выкручиваем нижний крепежный болт

Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Щеткодержатель крепится винтом на задней крышке генератора

Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства. Генератор ВАЗ-2107(08) подключить на 2101…2106.

Замена генератора ВАЗ 2106 на Г222

Самый простой вариант — замена штатного генератора. На новый. Не имеет никакого смысла говорить об устройстве генератора, как об электрической трехфазной синхронной машине. Сейчас не об этом. Мы стоим перед проблемой подключения штатного генератора Г 221, чтобы не допустить ошибок при установке другого, более мощного и стабильного генератора Г 222, который устанавливался уже на ВАЗ 2105.

Чем он лучше штатного шестерочного? Фактически ничем. За исключением нескольких нюансов, которые могут быть решающими при увеличении нагрузки на бортовую электрическую цепь. Его можно установить на двигатель ВАЗ 2106, по одной из двух методик:

1. Установить генератор с встроенным реле вместо штатного.
2. Установить модернизированный генератор Г 222.

Собственно, значительно проще не усложнять жизнь переделкой проводки, пускай и незначительной, а пойти по простому пути.

Доработка генератора Г222 для ВАЗ 2106

Относительно простому. Внести некоторые коррективы в устройство 222-го генератора. Внешне эти два агрегата практически идентичны. Их отличает только встроенное реле зарядки аккумулятора. Оно установлено в 222-й генератор вместе с блоком щеток и сзади это хорошо видно, даже если не читать маркировку.

Сложность установки 222-го генератора заключается в том, что нужно досконально знать схему подключения. После изучения всех нюансов схемы, можно просто подключить штатное реле зарядки АКБ, выносное, к новому генератору, не внося никаких изменений в схему. Это самый простой и наиболее рациональный путь.

Это интересно: Как полностью отключить сигнализацию на машине: отключение автосигнализации с выездом или своими руками с брелка и без него

Разница в этих двух генераторах не только в наличии интегрированного реле зарядки. Дело в том, что Г221 работает с отдачей 42 А, а генератор от 2105 Г222 выдает 50 ампер. Повышение мощности достигнуто за счет увеличения сечения обмотки ротора, а конструктивно, это то же генератор, который устанавливался на всю жигулевскую классику.

Проверка генератора

В случае с 2106-й моделью, тестирование генератора проводят без снятия узла. Перед тем как приступить к работе, необходимо отключить его от шлейфа, а также отсоединить и кабели от батареи.

Прежде всего, смотрят на диодный мостик ВАЗ-2106. Потребуется тестер, выставленный на омы – шкалу выбирают со знаком «∞». Далее выпрямитель отсоединяют от регулятора и измеряют показатели диодов. Делается это так:

• на 30-й вывод ставится плюсовый щуп;
• минусовый надо подключить к кожуху генератора.

На то, что элемент неисправен, указывает неподвижность стрелки, остающейся на позиции «нуль». Теперь необходимо проверить отрицательные выходы. Здесь плюс тестера следует подключить к массе машины, а минус – к корпусу генератора. Низкие показатели сопротивления говорят о пробое.

На 2106 проще всего заменить весь мостик, но если есть время и желание, то его нетрудно разобрать и поставить вместо перегоревшего диода новый. Когда выпрямитель 2106 исправен, переходите к ремню.

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

• мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
• ключ рожковый на 10;
• отвёртка плоская.

Простой вариант проверки регулятора

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

1. Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);
2. Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

1. Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

Последовательность замены вышедшего из строя реле-регулятора

Перед началом работы необходимо определиться с тем, какого типа регулятор установлен на ВАЗ 2106: старый внешний, или новый внутренний. Если речь идёт об устаревшем внешнем регуляторе, то извлечь его не составит труда, так как он закреплён на арке левого переднего колеса.

Если же на ВАЗ 2106 установлен внутренний регулятор (что вероятнее всего), то перед его извлечением придётся снять с машины воздушный фильтр, поскольку он мешает добраться до генератора.

1. На внешнем реле рожковым ключом откручиваются два болта, удерживающие устройство на левой колёсной арке.
2. После этого все провода отсоединяются вручную, регулятор извлекается из подкапотного пространства и заменяется новым.

Есть пара важных моментов, не упомянуть о которых нельзя. Прежде всего, проблема с наружными регуляторами для ВАЗ 2106. Это очень старые детали, которые давным-давно сняты с производства. Как следствие, их практически невозможно найти в продаже. Иногда автовладельцу ничего не остаётся, как покупать внешний регулятор с рук, воспользовавшись объявлением в интернете. Разумеется, о качестве и о реальном сроке службы такой детали автовладельцу остаётся лишь догадываться. Второй момент касается извлечения внутренних регуляторов из корпуса генератора. По каким-то неведомым причинам провода, подключённые к регулятору со стороны генератора, очень хрупкие. Чаще всего они ломаются «под корень», то есть прямо у контактной колодки. Устранить эту проблему не так-то просто: придётся ножом разрезать колодку, перепаивать сломанные провода, изолировать места припоя, а затем склеивать пластмассовую колодку универсальным клеем. Это очень кропотливая работа

Поэтому при извлечении внутреннего регулятора из генератора ВАЗ 2106 следует проявлять крайнюю осторожность, особенно если ремонтом приходится заниматься на сильном морозе

Итак, для того, чтобы проверить и поменять сгоревший регулятор напряжения автовладельцу не потребуются специальные навыки. Всё, что ему нужно — умение пользоваться гаечным ключом и отвёрткой. И элементарные представления о работе мультиметра. Если всё это есть, то с заменой регулятора проблем не возникнет даже у начинающего автолюбителя. Главное, точно следовать изложенным выше рекомендациям.
