Предохранители и реле монтажного блока ваз 2107 (2105, 2104)

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Во многих случаях отказ определенных систем автомобиля связан с перегоранием предохранителей, отвечающих за работу этих систем. Каждый автовладелец должен знать где находиться блок предохранителей ВАЗ 2107 и располагать сведениями о том, какой предохранитель отвечает за определенную систему автомобиля, уметь правильно его заменить.

Замена реле

Замена реле включения обогрева заднего стекла, очистителей фар, ближнего и дальнего света фар

Реле 113.3747-10 или взаимозаменяемые с ними новые реле 90.3747 (с пластмассовой крышкой) служат для включения обогрева заднего стекла, ближнего и дальнего света фар.

Они размещены в монтажном блоке.

На автомобилях, оборудованных очистителем фар, дополнительно установлено реле 904.3747.

Место расположения реле обозначено символами на внутренней стороне крышки блока.

Для замены снимаем реле съемником.

Замена реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов. Оба реле установлены в салоне на передней панели за щитком приборов.

Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Головкой «на 10» отворачиваем гайку крепления реле.

Реле, подлежащее замене, отсоединяем от колодки.

Новое реле крепим на место, подложив под гайку провод «массы».

Замена реле включения стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.

Реле стартера установлено в моторном отсеке на правом брызговике.

Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Замена реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы.

Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.

Общий вид реле с колодкой

Технические данные для проверки реле очистки ветрового стекла

— Сопротивление обмотки реле, Ом 66±2

— Сопротивление обмотки прерывателя, Ом 23±1

— Число включений очистителя в минуту 9—17*.

После включения очистителя щетки могут сделать до четырех непрерывных двойных ходов, пока биметаллическая пластина не нагреется до рабочей температуры

Поддев отверткой, снимаем левую обивку боковины.

Для ее последующей установки потребуются две новые кнопки крепления.

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар.

К нему можно подобраться снизу приборной панели.

Важно не ошибиться с соединительной колодкой

Колодка реле с четырьмя выводами (щиток приборов для наглядности снят)

Электрические цепи, защищаемые плавкими предохранителями

№ предохранителя (номинальный ток)* — Наименования оборудования защищаемых электрических цепей

F1 (8А/10А) — Задние фонари (свет заднего хода). Электродвигатель отопителя. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ- 21047)

F2 (8/10А) — Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты)

F3/4 (8А/10А) — Резервные

F5 (16А/20А) — Нагревательный элемент обогрева заднего стекла и его реле (контакты)

F6 (8А/10А) — Прикуриватель. Штепсельная розетка для переносной лампы

F7 (16А/20А) — Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора

F8 (8А/10А) — Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

F9 (8А/10А) — Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

F10 (8А/10А) — Комбинация приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

F11 (8А/10А) — Лампы сигнала торможения. Плафоны внутреннего освещения кузова

F12 (8А/10А) — Дальний свет (правая фара). Обмотка включения реле очистителей фар

F13 (8А/10А) — Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Ремонт

Сначала обследуется реле стартера на автомобиле ВАЗ 2107:

1. Надо проверить, легко ли перемещается якорь;
2. С помощью омметра надо посмотреть могут ли свободно замыкаться контактные болты с пластиной;
3. Этим же приспособлением нужно проверить нет ли обрыва в обмотках на тяговом реле.

При обнаружении обрыва останется только все исправить. Лучше поставить новые элементы.

Если обрыва нет, то можно провести зачистку контактных болтов и пластины. Для этого надо воспользоваться мелкозернистой шкуркой. Вместо нее можно взять плоский бархатный напильник.

После осмотра, прежде чем приступать к сборке нужно смазать моторным маслом основные составляющие, кроме поводкового кольца привода. Его надо обработать специальной смазкой Литол-24.

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца

№	Для чего используется
1	Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2	Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4	Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5	Работа системы обогрева заднего стекла.
6	Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7	Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8	Аварийная световая сигнализация.
9	Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10	Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11	Стоп-огни, источники внутреннего света кузова авто.
12	Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13	Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14	Габаритное освещение, индикатор , лампа света под капотом.
15	Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17	Предохранительный элемент .
18	Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19	Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездо	Применялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20	Обеспечивает функциональность звукового сигнала (гудка).
21	Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22	Отвечает за работу системы обогрева заднего стекла.

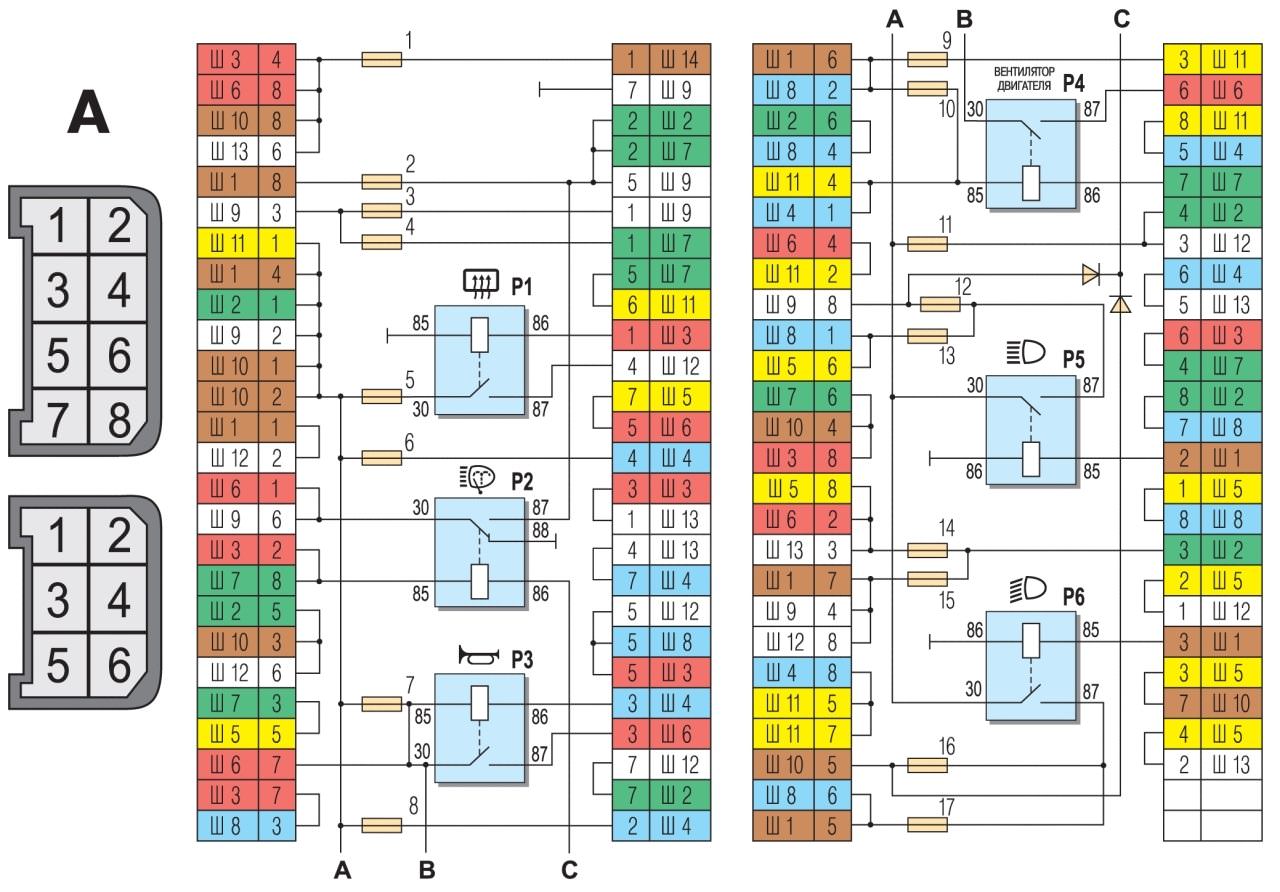

Нового типа

Устройство нового типаПредназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Номер	Описание
1	Обеспечивает функциональность системы обогрева стекла.
2	Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3	Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4	Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5	Данное устройство обеспечивает функциональность источников освещения дальнего света.
6	Реле защиты электроцепи фар ближнего освещения.

Инжектор

Устройство инжекторного БП

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

Номер	Назначение
F1	Необходим для обеспечения функциональности основного реле.
F2	Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3	Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1	Основное реле.
R2	Устройство, применяющееся для обеспечения работы топливного насоса.
R3	Предохранительный элемент вентилятора радиатора мотора.

Dessar194 › Блог › Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:R1. — Реле включения обогрева заднего стекла.R2. — Реле включения дальнего света фар.R3. — Реле включения ближнего света фар.F1 — F17. — Предохранители автомобиля ВАЗ 2107.1. — Место установки реле включения очистителей и омывателей фар.2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.5. — Запасные предохранители.6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107Предохранители:F1 (10А)электродвигатель отопителялампы света заднего ходасигнализатор и реле включения (обмотка реле) обогрева заднего стеклаF2 (10А)электродвигатель стеклоочистителяэлектродвигатель очистителей фарэлектродвигатели насосов омывателей ветрового стекла и фарF3(10А) резервныйF4(10А) резервныйF5(20А) элемент обогрева заднего стекла и реле его включения (контакты)F6 (10А)прикуривательчасыF7 (20А)звуковые сигналыреле сигналовреле (контакты) и электродвигатель вентилятора охлаждения радиатораF8 (10А)выключатель аварийной сигнализации с контрольной лампойреле-прерыватель указателей поворота и аварийной сигнализациилампа контроля указателей поворота (в режиме аварийной сигнализации)указатели поворота (в режиме аварийной сигнализации)F9 (7,5А)лампы задних противотуманных фонарей и их сигнализаторF10 (10А)указатели поворота (в режиме указания поворота)тахометр, вольтметрреле-прерыватель и сигнализатор указателей поворотасистема управления электропневмоклапаномуказатель и сигнализатор резерва топливауказатель температуры охлаждающей жидкостилампа контроля включения стояночного тормозалампа контроля аварийного состояния рабочей тормозной системылампа контроля заряда аккумуляторной батареилампа контроля закрытия воздушной заслонки карбюраторареле электровентилятора (обмотка)термовыключатель электровентилятораобмотка возбуждения генератораF11 (10А)плафон освещения салоналампы сигналов торможениялампа контроля непристегнутого ремня безопасности водителя (если имеется)F12 (7,5А)лампа дальнего света (правая фара)реле стеклоочистителей и омывателей фар (обмотка реле)F13 (10А)лампа дальнего света (левая фара)лампа контроля включения дальнего светаF14 (10А)лампа габаритного освещения (левая блок-фара)лампа габаритного освещения (правый фонарь)лампа фонарей освещения номерного знакаподкапотная лампалампа контроля включения наружного освещенияF15 (20А)лампа габаритного освещения (правая блок-фара)лампа габаритного освещения (левый фонарь)лампы освещения прикуривателя, приборов, бардачка, часовF16 (10А)ближний свет фар (правая блок-фара)реле стеклоочистителей и омывателей фар (обмотка реле)F17 (7,5А)ближний свет фар (левая блок-фара)

↑ Замена и ремонт

При потере работоспособности определенной системы автомобиля одной из причин отказа может оказаться перегорание предохранителя. Выход из строя защитного элемента провоцируют перегрузки или короткие замыкания в цепях.

Если функционал предохранителя распространяется на несколько систем, нужно проверить другую систему на работоспособность. Ее корректная работа означает исправность плавкой вставки, а проблему стоит поискать в другом месте.

↑ Замена плавких вставок

Мультиметром либо другим измерителем проводится прозвонка. Величина сопротивления исправного предохранителя находится возле нуля. В противном случае деталь подлежит замене. Детали меняются на аналоги такого же номинала по значению тока.

• Процедура замены плавкой вставки начинается с обесточивания системы.
• Крышка блока предохранителей снабжена фиксаторами, при обжатии которых открывается доступ к расположенным элементам.
• Визуально либо с помощью измерительного прибора выявляется деталь, вышедшая из строя.
• Пинцетом извлекается выгоревший элемент и меняется на новый. Закрывается крышка и подключаются клеммы аккумулятора.

Прежде чем устанавливать новый коммутационный элемент, необходимо обследовать защищаемые электрические цепи на вероятность появления коротких замыканий. При существовании такой проблемы перегорание защитных элементов будет повторяться с частой периодичностью. Также необходимо немного подпружинить контакты для улучшения качества передачи тока.

↑ Замена противотуманного предохранителя

Есть предохранитель, устанавливаемый обособленно от остальных, который служит для контроля противотуманной оптики. Его место – возле радиоприёмника, под заглушками. Доступ к нему открывается после демонтажа выключателей консоли, где находится приемник.

После отжатия фиксаторов вытаскивается пластиковая вставка. Извлечение с последующей заменой идет по стандартной процедуре.

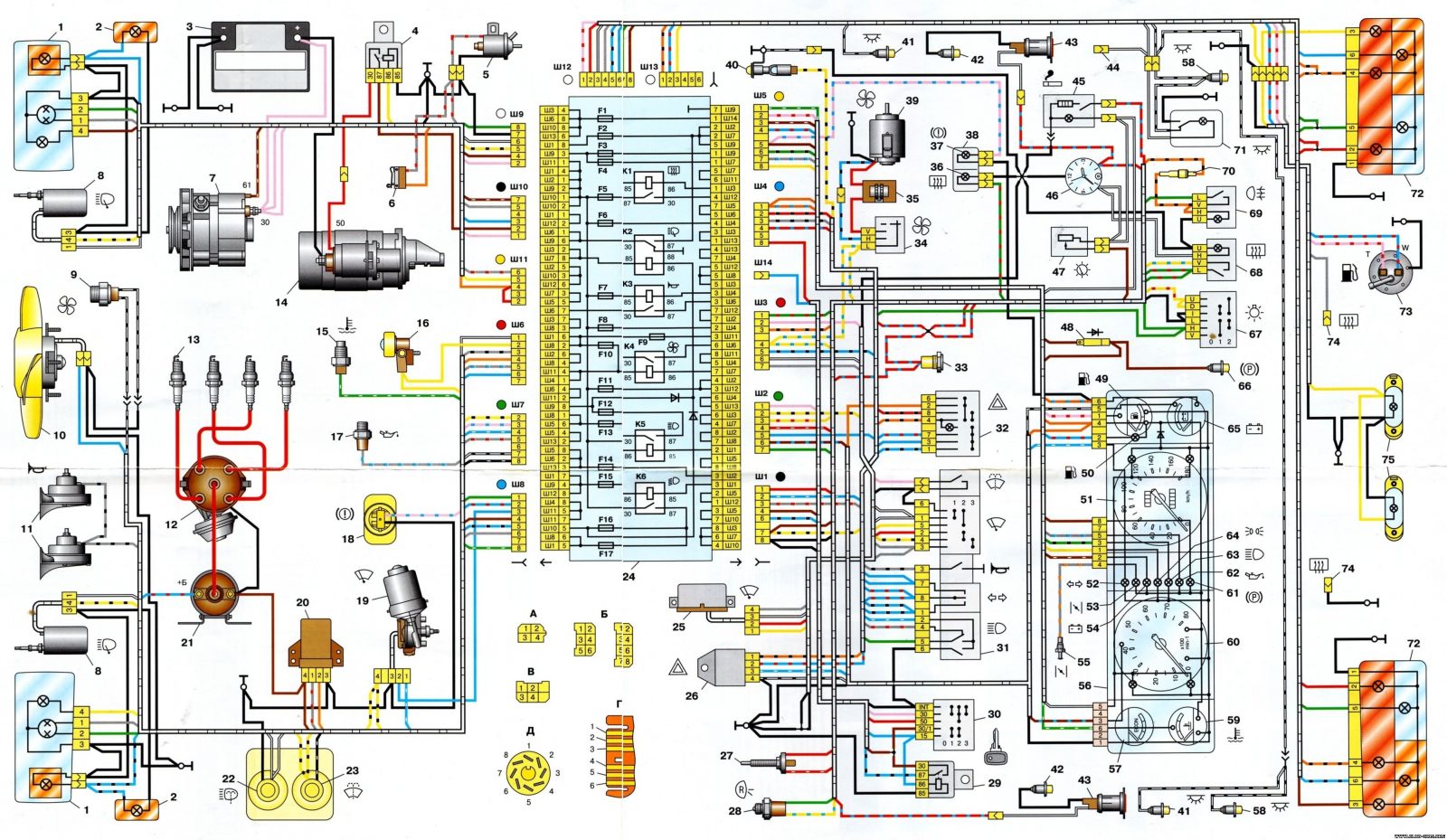

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Проверка и замена реле ВАЗ 2107

Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.

Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.

Для выполнения проверки работоспособности реле или для его замены следует выполнить ряд последовательных операций:

1. Отключается от АКБ провод массы в автомобиле.
2. Реле легко вытаскивается руками.
3. Проводится визуальный осмотр контактов реле, очищаются от окислений контакты, проверяется надёжность штыревых креплений контактов.
4. Проверка работоспособности реле выполняется с помощью подачи питания 12В на обмотку реле с помощью двух отрезков проводов.
5. При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
6. В случае не работоспособности реле или его контактов, следует заменить реле на новое. Так как ремонт их не предусматривается.

От исправной работы блока предохранителей и реле автомобиле ВАЗ 2107 зависит работоспособность и техническое состояние машины, электрических систем, комфортность и безопасность.

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока

1. Управление обогревателем заднего стекла.
2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролапами дальнего света фар.
6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

№	Что защищает	Номинальный ток
1	Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.	10
2	Защита дворников лобового стекла.	10
3	В резерве
4	В резерве
5	Электронагреватель заднего стекла.	20
6	Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.	10
7	Предохранитель вентилятора системы охлаждения и сигнала.	20
8	Цепи управления поворотников в режиме «аварийки».	10
9	Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.	10
10	Контрольные лампы приборной панели.	10
11	Цепи включения ламп «стопов».	10
12	Цепи правой фары дальнего света.	10
13	Защита левой фары дальнего света и контрольной лампы.	10
14	Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.	10
15	Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.	10
16	Правая лампа ближнего света фар.	10
17	Левая лампа ближнего света фар.	10

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

https://youtube.com/watch?v=O12Xn1N2qOU

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
