Замена предохранителя печки своими руками

Понять, что система отопления салона ВАЗ-2107 не работает, довольно просто. Для этого всего лишь необходимо завести машину и повернуть переключатель салонного отопителя. Если не появились звуки, характерные для работающего вентилятора печки, значит, необходимо искать причину неполадки и устранять её. Если отопительная система не функционирует ни на одном режиме, тогда чаще всего причина в сгоревшем предохранителе печки.

Сгорание защитного устройства — это самая частая поломка, которая устраняется заменой вышедшего из строя изделия. Заменить его очень просто. ВАЗ-2107 оборудован флажковыми предохранителями нового образца.

Схема блока предохранителей нового образца, установленного на автомобиле ВАЗ-2107

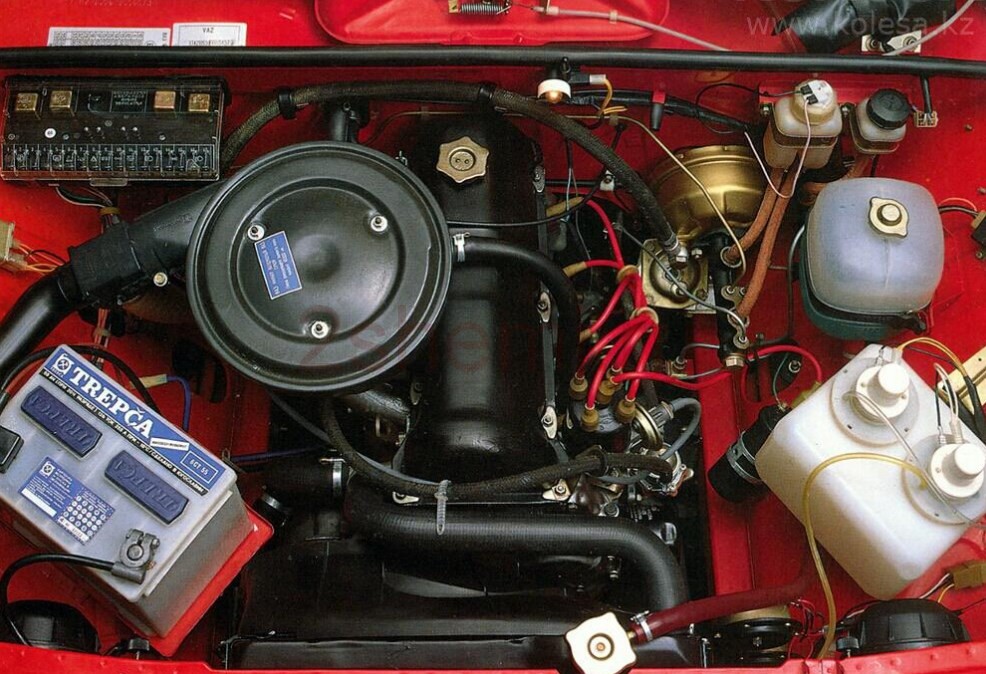

Блок защитных приспособлений расположен под капотом с правой стороны по ходу движения машины, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, надо открыть капот. Обзору откроется пластиковая крышка блока, на которой находятся обозначения и названия деталей. За систему отопления отвечает изделие с маркировкой F7 в системе реле R1. Если вышел из строя этот элемент, параллельно не будут работать прикуриватель и подсветка бардачка.

Для замены необходимо приобрести новый флажковый предохранитель на тридцать ампер

При покупке изделия обязательно обращайте внимание на его нагрузку. Не устанавливайте изделия с увеличенным номинальным значением

Это может быть чревато серьёзными последствиями, вплоть до возгорания машины.

Для начала надо демонтировать сгоревший элемент с помощью пинцета, который находится в блоке. Дальше новая деталь устанавливается на штатное посадочное место, для фиксации контактов незначительно надо нажать на изделие.

На этом можно считать работу завершённой. Если защитный элемент вышел из строя через длительную его эксплуатацию, то дальше отопитель автомобиля будет работать без проблем.

Однако часто случаются ситуации, когда сразу же после замены детали происходит повторное её перегорание. Дело в том, что предохранитель установлен на автомобиль с целью защиты электрических цепей машины от перегрева и перегорания при больших нагрузках. Повторно вышедший из строя элемент может свидетельствовать о более серьёзных неполадках в электрической цепи отопления машины.

Схема подключения вентилятора отопителя ВАЗ 2107.

На следующей схеме показано, как работает вентилятор печки (4). Питание от аккумуляторной батареи через монтажный блок (1) поступает на выключатель зажигания (5) и обратно на монтажный блок (1). В монтажном блоке (1) он проходит через предохранитель F1 (10 ампер) и идет к кнопке переключения скоростей печки (2). Кроме того, мощность кнопки передается либо через сопротивление (3) на двигатель (4), либо непосредственно на двигатель печи (4).

Вентилятор печки ВАЗ не будет работать, если один из его узлов неисправен. Определить, почему не работает вентилятор печки ВАЗ 2107, можно:

Неисправность в монтажном блоке.
Подгорели контакты переключателя оборотов вентилятора печки.
Сгорел резистор для регулирования скорости.
Неисправность самого мотора печки.

Давайте подробнее рассмотрим каждый из недостатков.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздух, первым делом нужно посмотреть, исправен ли предохранитель F1 в монтажном блоке. Обычно при сгорании этого предохранителя обогреватель заднего стекла и фонари заднего хода перестают работать вместе с печкой. Этот предохранитель должен быть на 10 ампер. Ни больше ни меньше. Если поставить предохранитель меньшего номинала, он будет гореть постоянно, а если поставить предохранитель более высокого номинала, возможно взорвать монтажный блок. Если у вас предохранитель большего размера (как показано на рисунке ниже), это увеличивает вероятность того, что монтажный блок выйдет из строя, и польза от кнопки переключения передач не будет достигнута. Как узнать, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берем и вытаскиваем из панели кнопку переключателя скоростей и отсоединяем от нее провода. Далее плотно подключаем один конец светового индикатора к массе и поочередно вставляем другой конец в снятые колодки отсоединенных от кнопки проводов. В этом случае необходимо включить зажигание!

Если индикатор не загорается, питание не поступает на переключатель скорости и, скорее всего, неисправен монтажный блок.

Если лампочка при проверке одного из контактов загорается, неисправна кнопка или еще что-то. Как узнать? Очень простой! Для этого делаем перемычку из обычного провода, от контакта, при проверке которого загорелась лампочка, к одному из двух других контактов. Мотор печки будет работать, если кнопка неисправна. Если двигатель выходит из строя, значит неисправен именно он.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на максимальных оборотах, значит, сгорел балластный резистор.

В этом случае просто измените его. Находится под торпедой примерно по центру, ближе всего к водительской стороне.

Неисправность в самом моторчике печки.

Перед снятием панели и перемещением салона убедитесь, что масса, идущая от двигателя печки к кузову, хорошо прилегает. Часто бывает, что эта нить просто загнивает.

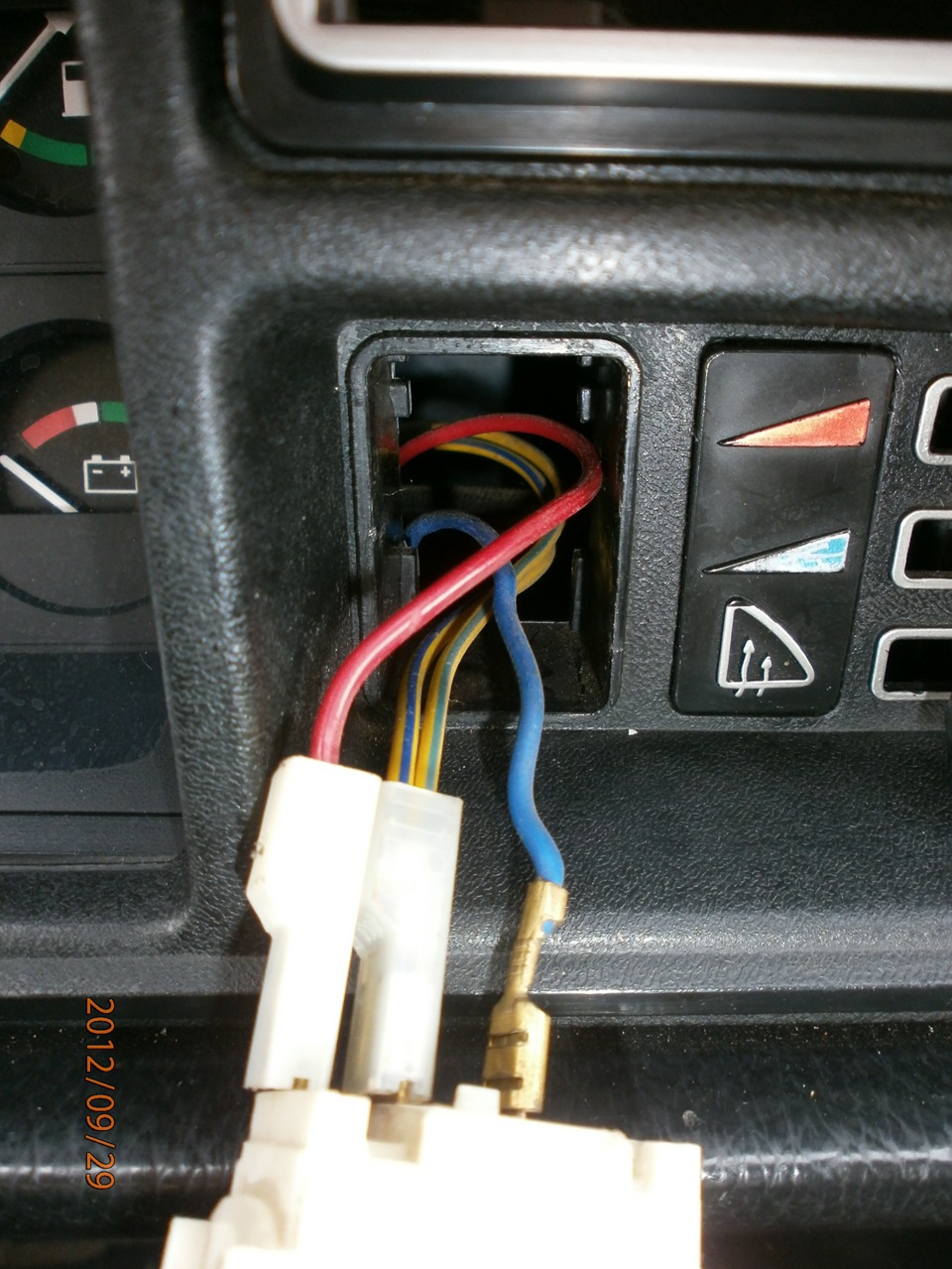

Если есть мультиметр, можно поиграть. Для этого вытащите кнопку переключения передач, отсоедините от нее контакты. Теперь в режиме непрерывности подключите один щуп мультиметра к земле и проверьте провода друг с другом один за другим. При работающем двигателе и балластном резисторе мультиметр издаст звуковой сигнал при проверке двух из трех проводов. Если балластный резистор неисправен, мультиметр издаст звуковой сигнал при проверке одного из трех проводов, а если двигатель печки вышел из строя или не имеет контакта с землей, мультиметр будет молчать.

Если хотите узнать, как заменить моторчик печки, прочтите эту статью!

Если в автомобиле постоянно перегорает предохранитель, это повод начать искать короткое замыкание или причину перегрузки в электрической цепи. Стоит проверить режимы работы моторов: плита, стиральная машина, дворники. Часто токи при включении фар становятся большими, размерными.

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством на платформе Android, можно установить приложение «интерактивная схема» . Ссылка: https://play.google.com/store/apps/details?id=ru.mdss.repairvaz2107

Для ПК также есть хорошая интерактивная программа. Ссылка: https://yadi.sk/d/FPbVEA6Xqxxxqg

Если вы не умеете пользоваться схемами, посмотрите подробный обучающий видео-урок. Он поможет вам разобраться в том, как читать электросхемы автомобилей.

https://znatokvaz.ru/elektrooborudovanie/blok-predohraniteley-vaz-2107
https://kodobd.ru/predohraniteli-i-rele-vaz-2107/
https://znatokvaz.ru/stati/ne-rabotaet-benzonasos-vaz
https://7-vaz.ru/elektroshema-vaz-2107i

Руководство по демонтажу и замене

Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.

Самостоятельно меняем плавкие предохранители

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Замена плавких предохранителей противотуманных фар

При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.

Для проверки и замены выполните следующие действия:

Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
Используя отвертку, вам необходимо будет отжать два крепления.
Затем снимите пластиковую вставку.
Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.

1. Снимите два переключателя отверткой.

2. Нажмите на крепления колодки.

3. Извлеките вставку и достаньте устройство.

Меняем блок предохранителей

Снятие и замена блока с компонентами производится так:

Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.

В монтажном блоке предохранителей собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ и большинство плавких предохранителей, защищающих электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, сразу на металлической перегородке между отсеком двигателя и кабиной. Вот фото (верх лево):

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока

Управление обогревателем заднего стекла.
Управление электроочистителями и двигателем омывателя фар (при их наличии).
Управление звуковых сигналов (вместо реле установлена заглушка).
Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
Управление электролапами дальнего света фар.
Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

№	Что защищает	Номинальный ток
1	Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.	10
2	Защита дворников лобового стекла.	10
3	В резерве
4	В резерве
5	Электронагреватель заднего стекла.	20
6	Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.	10
7	Предохранитель вентилятора системы охлаждения и сигнала.	20
8	Цепи управления поворотников в режиме «аварийки».	10
9	Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.	10
10	Контрольные лампы приборной панели.	10
11	Цепи включения ламп «стопов».	10
12	Цепи правой фары дальнего света.	10
13	Защита левой фары дальнего света и контрольной лампы.	10
14	Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.	10
15	Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.	10
16	Правая лампа ближнего света фар.	10
17	Левая лампа ближнего света фар.	10

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.
