Предназначение
Бензиновый фильтр на ваз 2109
Функциональное назначение топливного фильтра.
Это:
- очистка от грязевых и пылевых частиц;
- фильтрация конденсата;
- недопущение попадания смол в двигатель автомобиля;
- антикоррозионная защита;
- профилактика и недопущение закупорки топливопровода и т.п.
Причины, по которым необходимо регулярно менять бензиновый фильтр:
- профилактика сопутствующих неисправностей, так как любая поломка в автомобиле, как правило, имеет каскадный характер;
- перегрузка топливом текущего фильтра;
- закончился рекомендованный срок эксплуатации;
- появление признаков неисправностей, которые свидетельствуют об использовании некачественного топлива.
Автомобилисты, которые управляют ВАЗ 2109, должны знать, что менять бензиновый фильтр необходимо не позже чем через 20 тысяч километров пробега. С такой же периодичностью также рекомендовано выполнять замену внутреннего салонного фильтра. Как известно, фильтр салона выполняет следующие функции:
- не допускает попадания внутрь салона продуктов сгорания топлива;
- очищает циркулирующий состав воздуха, насыщая его необходимыми веществами;
- влияет непосредственным образом на физическое состояние водителя;
- является эффективным средством против сонливости, так как выполняет подачу чистого воздуха, который необходим организму человека.
Разбор узла, его обратная сборка
Для проверки работоспособности датчика ВАЗ 2108, ВАЗ 2109 необходимо разобрать узел. Понадобится такой набор инструментов:
- отвертка;
- ключ на 7;
- сменная головка на 10.
Последовательно выполняются следующие действия:
Откидываем заднее сидение, видим крышку. Крестовой отверткой откручиваем крепления, снимаем крышку отделения.
В отсеке ворох проводов, все их нужно аккуратно поочередно отключить, чтобы не повредить. Здесь пригодится головка на 7.
Далее головкой на 10 откручиваем сам датчик топлива, после чего извлекаем его из бензобака
Делать это стоит осторожно, без рывков.
На этом все манипуляции по разбору узла датчика окончены. Теперь устройство можно почистить, проверить сопротивление или заменить его. Если на корпусе устройства есть внешние механические повреждения, его можно даже не проверять, а лучше сразу заменить на новый. Датчик ремонту не подлежит так же, как и его запчасти. Сборка проводится в обратном порядке, без каких-либо изменений. Перед подключением проводов желательно проверить их целостность. Это все, что может понадобиться при демонтаже узла.
Схема ВАЗ-2109
Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.
Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.
Проверка системы питания
Снимите крышку корпуса воздушного фильтра, отвернув гайку ключом на 10 и отстегнув пружинные зажимы. Снимите воздушный фильтр.
Отверните четыре гайки ключом на 8, отверткой ослабьте хомут шланга вентиляции картера в месте подсоединения к клапанной крышке и снимите корпус воздушного фильтра.
Загляните внутрь карбюратора.
Воздушная заслонка первичной камеры должна быть полностью закрыта если двигатель холодный, и полностью открыта если двигатель теплый или горячий.
В первом случае откройте воздушную заслонку.
Нажмите рукой на привод дроссельной заслонки карбюратора.
Если появилась струйка бензина из распылителя ускорительного насоса, то бензин в карбюраторе есть
Для того чтобы быть полностью уверенным в наличии бензина в карбюраторе, необходимо отвернуть пять винтов крепления верхней крышки карбюратора, винт крепления кронштейна оболочки троса управления воздушной заслонкой и снять провод с электромагнитного клапана холостого хода.
Очень осторожно, не допуская боковых перемещений, приподнимите крышку карбюратора
Уровень бензина должен быть примерно на 22–23 мм ниже разъема крышки и корпуса карбюратора
Поставьте крышку карбюратора на место и прижмите 2–3 винтами по диагонали.
Садитесь за руль, плавно нажимая педаль “ газа ”, включайте стартер и пускайте двигатель.
Поставьте крышку карбюратора на место, не закрепляя ее. Аккуратно подведите отвертку в разъем крышки и корпуса.
Попробуйте вручную подкачать бензин. Если не удается, немного проверните коленчатый вал стартером и повторите попытку.
Если карбюратор начал интенсивно заполняться бензином — поставьте крышку карбюратора на место и прижмите 2–3 винтами по диагонали. Попробуйте пустить двигатель.
Если двигатель завелся, — зависает игольчатый клапан карбюратора.
Если вручную не удается подкачать бензин, соберите карбюратор и с помощью отвертки ослабьте хомут резинового шланга, подводящего бензин к карбюратору.
Поворачивая шланг из стороны в сторону, стяните его со штуцера карбюратора.
Опустите конец шланга, в пустую пластиковую бутылку, чтобы не залить двигатель бензином.
Нажмите на рычаг ручной подкачки топлива бензонасоса.
Немного проверните стартером вал двигателя и повторите попытку.
Ключом на 13 отверните держатель фильтра тонкой очистки карбюратора.
Аккуратно, стараясь не повредить, выньте фильтр тонкой очистки из крышки карбюратора
Не потеряйте медное уплотнительное кольцо
Внимательно осмотрите фильтр. Если он забит грязью — замените или, в крайнем случае, попробуйте промыть бензином и продуть сжатым воздухом.
Не нашли интересующую Вас информацию? на нашем форуме.
Причины неисправности
Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:
- Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
- Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
- Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
- Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.
- Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
- Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
- Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
- Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
- Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
- У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
- Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
- У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.
Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.
ДУТ исправен. Что делать?
Попробуйте провести следующие мероприятия.
- У разъема датчика имеется пара проводов — розового и голубого цвета;
- От розового функционирует стрелка указателя уровня горючего в баке, а голубой поводок отвечает за лампочку критически низкого уровня топлива;
- Возьмите любую подручную перемычку, то есть кусочек любого провода, после чего перемычкой замкните на массу розовый проводок, включив при этом зажигание. В этот момент стрелка должна оказаться в положении полного бака;
- Теперь аналогично с помощью перемычки замыкаем с массой голубой провод. Это должно включить лампочку, которая сообщает на приборной панели о низком уровне топлива внутри бензобака;
- Если при замыкании перемычкой на массу не работал указатель или лампа, это говорит о том, что «накрылся» сам указатель, либо имеется проблема с состоянием проводки.
В замене датчика нет совершенно ничего сложного. Демонтажные работы вполне можно провести за 30-60 минут при наличии даже небольшого опыта. Что же касается самого ДУТ, то он выходит из строя не так часто, но знать об особенностях его замены должен каждый владелец ВАЗ 2109 и не только.
Загрузка …
Схема предохранителей ваз 2109
Опять перегорел предохранитель? Потому, что зарядил в свой ваз 2109 мощный свет или поставил саб на который не рассчитана и проводка и блок предохранителей? Тогда эта схема предохранителей будет как раз кстати!
| № | Ампер | Назначение |
| 1 | 8 | Правая противотуманная фара |
| 2 | 8 | Левая противотуманная фара |
| 3 | 8 | Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар |
| 4 | 16 | Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 5 | 8 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива |
| 6 | 8 | Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников |
| 7 | 8 | Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя |
| 8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 8 | Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 10 | 8 | Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 11 | 8 | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 12 | 16 | Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы |
| 13 | 8 | Правая фара (дальний свет) |
| 14 | 8 | Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Правая фара (ближний свет) |
| Реле | ||
| К1 | Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06) | |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02) | |
| К3 | Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710) | |
| К4 | Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06) | |
| К5 | Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К6 | Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02) | |
| К7 | Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К8 | Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К9 | Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К10 | Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К11 | Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12) |
Как заменить датчик уровня топлива карбюратор
Поскольку расположение карбюраторного ДУТ не отличается от инжекторного, то процесс замены будет идентичен. Перед началом работ требуется откинуть крышку заднего сидения и найти самоизоляционное покрытие. В нем присутствует специально вырезанная выемка, которая предоставляет возможность открыть доступ к бензобаку. Отгибаем выемку и подбираемся к люку.
Он крепится на 2 крестовых винта. Используем отвертку для того чтобы их открутить. После этого отцепляем фишку с проводами. Далее необходимо ослабить шланги. На каждом из них подсоединяются хомуты. С помощью отвертки необходимо их ослабить.
Дальше в ход идут гаечные ключи, нам понадобится на «10». Около шлангов откручиваем трубки с помощью ключа и производим отсоединение.
Для того чтобы извлечь датчик топлива ВАЗ-2109, необходимо открутить крепление, которое держится с помощью 7 гаек. Нам понадобится ключ на 7, с помощью него осуществляем демонтаж. Учитывайте, что один из проводов подсоединен именно креплению и выводится на массу
После этого, достаем ДУТ с особой осторожностью, чтобы не навредить поплавку
Необходимо осмотреть прокладку, поскольку она может иметь повреждения. Если повреждения имеются, то рекомендуется произвести замену. Для этого можно купить новую прокладку, либо изготовить ее самостоятельно. После замены прокладки делаем сборку.
Если производится замена ДУТ, то необходимо установить новый прибор и произвести сборку в обратном порядке
Осторожно помещаем ДУТ, чтобы уберечь поплавок от повреждений. Подсоединяем крепление и закручиваем 7 гаек с помощью ключа на 7
Далее присоединяем провод, который задействует массу.
После этого одеваем шланг на трубки и затягиваем ключом на 10. Далее затягиваем хомуты, используя отвертку. Берем фишку с проводами и подсоединяем в пазы. Люк затягиваем крестовыми винтами с помощью отвертки и закрываем доступ, загибая самоизоляционное покрытие и устанавливая сидение обратно.
Если ДУТ после проведенной замены не работает, то необходимо проверить все ли было подключено правильно. В подтверждении посмотреть подключение фишки и засунуть ее поплотнее.
Причины ошибок
Основная причина того, почему уровень топлива может неверно отображаться на панели приборов — длительная эксплуатация датчика.
Чаще всего устройство заменяют аналогичным из другой модели автомобиля, например, ВАЗ 21099, 2110. После замены некоторые водители замечают некорректное отображение данных. Чаще всего такое случается, если датчик снят с более ранней версии автомобиля и поставлен на позднюю, например, с 2109 на 2110 модель. Кроме того, неверные данные могут быть и после установки европанели.
Причина может быть в контактах, но точного решения нет, поэтому если хотите менять датчик, то ищите аналогичную модель.
Еще одна причина — замусоренный поплавок. Когда эта часть устройства длительное время находится в бензине без чистки, то может покрыться довольно неприятным налетом. Как следствие — утяжеление конструкции, что приводит к постоянно завышенным показателям, а также к быстрой поломке рычага и поплавка. Поплавок можно заменить, но только на точно такой же, а не похожий.
Модификации ВАЗ-2109
ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.
ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.
ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.
ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.
ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными “литыми” дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.
ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму “Нивы”, на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 “Нива”.
ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.
ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.
ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.
ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.
ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.
ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией “девятки”. Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.
Уровень топлива в карбюраторе Ваз
Одной из важнейших регулировок в карбюраторе Солекс является уровень топлива в поплавковой камере. Уровень топлива регулируется с помощью игольчатого клапана (в обиходе просто игла) и системы из двух поплавков. Изначально поплавковая камера пуста, поплавки опущены на дно и игла открыта. При поступлении топлива поплавки поднимаются и при определенном уровне закрывают иглу. Система точно такая же как и в бачке обычного унитаза. Если уровень топлива в поплавковой камере будет завышен, то будет «перелив», то есть топливо будет не распыляться, а течь через диффузоры карбюратора. Горючая смесь будет переобагощенная, будет отчетливый запах несгоревшего бензина в выхлопных газа Ваз 2108 2109 21099.Следствием высокого уровня топлива в поплавковой камере является повышенный расход топлива и черный нагар на свечах зажигания.Другая крайность — низкий уровень топлива в карбюраторе. Если он будет совсем низким, двигатель может не заводится. При низком уровне автомобиль будет плохо тянуть, при резком нажатии на педаль могут быть провалы, плохая динамика при движении. В общем, уровень топлива в поплавковой камере Ваз 2108 2109 21099 должен быть правильно выставлен. Как это сделать?Если у Вас нет никаких замечаний к работе карбюратора Вашего автомобиля, туда лучше вообще не лазить. А если есть подозрения, что что-то не так с уровнем, то читаем дальше.Установка уровня топлива в карбюраторе солекс:1) Снимаем крышку воздушного фильтра.2) Отсоединяем шланг подачи топлива и обратку от карбюратора Солекс.3) Снимаем фишку с электромагнитного клапана карбюратора.4) Отсоединяем тросик подсоса.
Карбюратор солекс
5) Откручиваем болты крепления крышки карбюратора.6) Снимаем крышку карбюратора Ваз 2108 2109 21099.
Крышка карбюратора солекс
7)Обращаем внимание на дно поплавковой камеры. Оно должно быть чистым, без осадка
Если осадок есть, то необходимо шприцем убрать бензин из поплавковой камеры и чистой тряпкой удалить осадок с дна поплавковой камеры.8) Переворачиваем крышку карбюратора вверх ногами и смотрим на поплавки. При нажатой игле, то есть полной камере полоски на поплавках должны быть параллельны поверхности крышки карбюратора Солекс.
Настраиваем максимальный уровень топлива

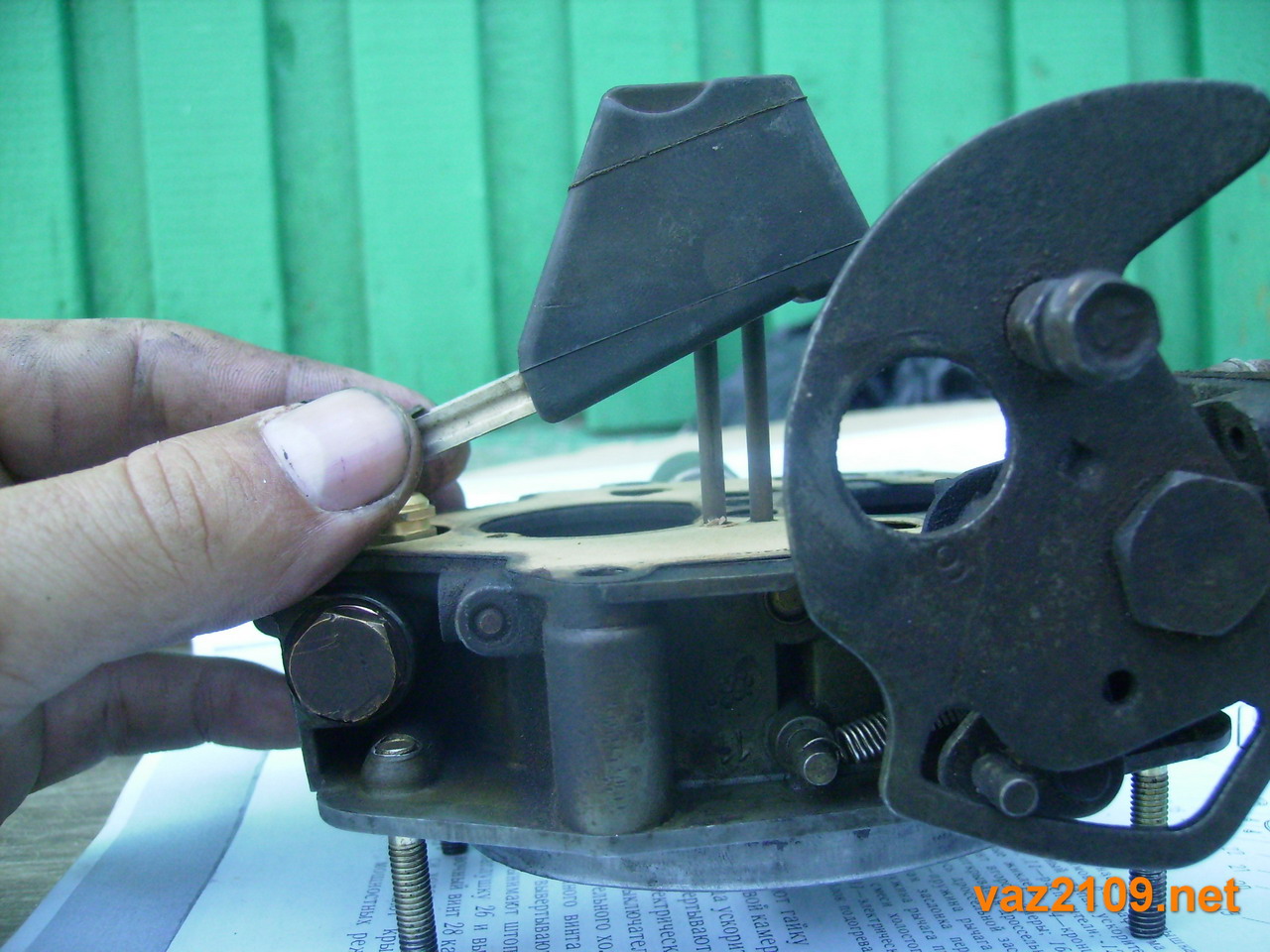

9) Теперь поднимаем поплавки вверх, то есть отжимаем иглу. В данном положении дно поплавков должно быть параллельно поверхности крышки карбюратора.
Настраиваем минимальный уровень топлива
10) Проверяем, чтобы поплавки были параллельны друг другу и не цеплялись за края поплавковой камеры при установке. Если хотя бы один из поплавков будет цеплять края поплавковой камеры Ваз 2108 2109 21099, то тут будет одна из двух крайностей
Либо будет постоянно перелив, либо игла постоянно будет заперта и топливо не будет поступать в поплавковую камеру.11) Убедившись в правильности поплавков, устанавливаем крышку карбюратора солекс назад.12) Ставим на место крышку воздушного фильтра.После проведения данной работы, обратите внимание как ведет себя машина при езде. Помните, карбюратор — основной агрегат, отвечающий за приготовление горючей смеси и малейшее изменение в его работе сразу же отражается на работе двигателя Ваз 2108 2109 21099.Следует отметить,что это далеко не единственный способ регулировки уровня топлива в поплавковой камере Солекс
Есть как минимум еще пара методов: первый предлагает с помощью штангенциркуля замерять расстояния от крышки до поплавков, второй предполагает изготовление специального шаблона. Но описанный выше способ самый быстрый и простой.
