Высоковольтные провода зажигания ваз 2114: схема подключения

Как работает трамблер

В основе конструкции трамблера — вращающийся вал (т.н. валик), имеющий привод от распределительного вала двигателя. На валу крепятся устройства и элементы трамблера, которые работают от вращения вала.

Принцип действия трамблера (датчика-распределителя зажигания) ВАЗ 2108, 2109, 21099

Принцип действия трамблера включает в себя работу всех его элементов.

Ротор (бегунок) вращаясь распределяет искру по боковым контактам в крышке трамблера. Далее по высоковольтным проводам она поступает на свечи зажигания. На сам бегунок искра подается с катушки зажигания через подвижный центральный контакт в крышке.

Датчик Холла имеет зазор через который проходит вращающийся экран с четырьмя зубцами и четырьмя прорезями. При прохождении в зазоре датчика прорези экрана на коммутатор системы зажигания подается импульс, являющийся сигналом подачи искры.

Центробежный регулятор опережения зажигания при увеличении частоты вращения вала трамблера за счет расхождения своих грузиков и воздействия на экран датчика Холла увеличивает угол опережения зажигания, что позволяет топливной смеси сгореть своевременно и с максимальной отдачей.

Принцип действия центробежного регулятора

Вакуумный регулятор опережения зажигания за счет разрежения передающегося в его корпус так же воздействует на экран датчика Холла и увеличивает угол опережения зажигания при повышении нагрузки на двигатель (чем больше нагрузка — тем больше разрежение — тем больше угол).

Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Меняя положение трамблера относительно шкалы на корпусе вспомогательных агрегатов можно вручную корректировать угол опережения зажигания в большую или меньшую сторону.

Корректировка угла трамблером, автомобиль ВАЗ 2108

Примечания и дополнения

— На автомобили ВАЗ 2108, 2109, 21099 устанавливались два разных распределителя зажигания (трамблера), с разными крышками. Для двигателей 2108 и 21083 это трамблер 40.3706, для 21081 – 40.3706-01. Они конструктивно одинаковы, но различаются характеристиками вакуумного и центробежного регуляторов опережения зажигания. Крышка трамблера 40.3706-01, для двигателя 21081, помечена желтой краской, трамблера 40.3706 красной. Различий между ними нет, они взаимозаменяемые.

Схема подключения высоковольтных проводов

Подключение новых или снятых старых проводов необходимо производить строго по определенной схеме. В противном случае искра не будет совпадать со тактом сжатия в блоке цилиндров.

Иными словами, когда топливная смесь будет готова к воспламенению в цилиндре, необходима подача искры для ее зажжения. При неправильном подключении искра в необходимый момент не появится и воспламенения не произойдет, что сделает запуск двигателя невозможным.

Схема

Порядок и счет цилиндров двигателей ВАЗ начинается от привода ремня ГРМ, слева направо, то есть первый цилиндр будет у ремня ГРМ, а 4-ый у маслоналивной горловины.

Чаще всего на модуле зажигания указывается номер цилиндра, но бывают случаи, что на модуле не имеется обозначений, то тогда необходимо подключать цилиндры по схеме указанной ниже.

Первый цилиндр подключается к нижнему левому контакту на МЗ;
Второй цилиндр подключается к верхнему левому контакту на МЗ;
Третий цилиндр подключается к верхнему правому контакту на МЗ;
Четвертый цилиндр подключается к нижнему правому контакту на МЗ;

Правила эксплуатации ВВ проводов зажигания Ваз 2112

Условия по эксплуатации бронепроводов Ваз 2112 тоже особые:

Температура работы варьируется от -60 до +110 градусов
Устойчивость к замасливанию и воздействию других веществ.

Технические характеристики следующие:

Максимальное напряжение 22 кВ
Пробивное напряжении минимум 40 кВ
Электроемкость максимум 100 пФм
Срок эксплуатации 8 лет

ГОСТы старые, советского периода, но так как четырнадцатые в принципе сняли с производства, то, зап части на них идут те, что остались в наличии. Эти параметры не совсем адекватно подходят под стандарт Евро 2 и тем более класс выше. Для таких стандартов нужна большая мощность, и особые требования в плане электромагнитной совместимости. Но, как не крути, даже старую проводку можно подогнать под двигатель четырнадцатой.

Основные моменты, которые нужны для грамотного выбора ВВ, следующие:

Сопротивление высоковольтных проводов
Пробивное напряжение
Электромагнитная сила
Цена вопроса

После того, как определились с качеством высоковольтников, можно освоить проверку высоковольтных проводов зажигания мультиметром.

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Инструкция: замена главного тормозного цилиндра.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

отвёртка плоская;
металлический щуп толщиной 0,35 мм;
ключ рожковый размером 13 мм;
автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
ключ для откручивания свечей.

Инструмент для настройки зажигания

Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.

Виды повреждений и неполадок

Обрыв токопроводящих жил в высоковольтных проводах.
Повреждение изоляции провода. Иногда достаточно одной случайной царапины на изоляции для того, чтобы возникла утечка тока, способная вызвать неполадки.
Токопроводящая жила окислена. Это повреждение — прямое следствие разорванной изоляции, из-за чего на жилу попадает влага.
Высокое сопротивление проводов. Здесь вина лежит на производителе (как вариант, виноват может быть и сам автовладелец, установивший себе провода от автомобиля другой марки).
Плохие контакты. Они в колпачках проводов со временем изнашиваются и перестают плотно прилегать к свечам (либо к контактам на катушке зажигания).

Все перечисленные повреждения могут привести к возникновению искр и «паразитных» электромагнитных импульсов, которые будут мешать нормальной работе датчиков автомобиля. Кроме того, если токопроводящая жила сломана, напряжение на свечу будет подаваться несвоевременно. Это приведёт к тому, что топливно-воздушная смесь в камере сгорания будет загораться поздно, и один из цилиндров двигателя всё время будет «опаздывать», то есть синхронность работы цилиндров нарушится.

Источники

https://kakpravilno01.ru/porjadok-podkljuchenija-vysokovoltnyh-provodov-vaz-2110-inzhektor/
https://fintaxi.ru/kak-podklyuchit-vysokovoltnye-provoda-vaz-2110-8-klapanov-inzhektor/
https://my-class.ru/kak-pravil-no-podklyuchit-broneprovoda-na-vaz-2110-inzhektor-8-klapanov/
https://lemzspb.ru/poryadok-podklyucheniya-vysokovol-tnykh-provodov-vaz-2110-inzhektor-8-klapanov/
https://AlanSpb.ru/dvigateli/poryadok-podklyucheniya-broneprovodov-vaz-2110.html
https://kamaz1981.ru/vaz/proverka-i-zamena-vysokovoltnyh-provodov-zazigania-na-vaz-lada-2110-svoimi-rukami-instrukcii-po-proverke-i-zamene-vysokovoltnyh-provodov-na-vaz-lada-2110.html
https://AvtoSotka.ru/motor/ustanovka-broneprovodov-vaz-2110.html
https://medwegonok.ru/poryadok-podklyucheniya-vysokovoltnyh-provodov-vaz-2110-8-klapan-inzhektor/
https://el-guide.ru/poleznye-sovety/podklyuchenie-broneprovodov-vaz-2110.html
https://LedStrong.ru/sovety/podklyuchenie-broneprovodov-vaz-2110.html
https://kakpravilno02.ru/podkljuchenie-broneprovodov-vaz-2110-inzhektor-8-klapanov/
https://aist-studio.ru/sovety/kak-podklyuchit-broneprovoda-na-vaz-2110.html
https://glass-prom.ru/kak-pravil-no-podklyuchit-provoda-na-svechi-vaz-2110-inzhektor-8-klapanov/
https://aa-absolut.ru/sovety/raspolozhenie-vysokovoltnyh-provodov-vaz-2110.html

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке; контакты внутри трамблёра разомкнуты;
подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Порядок подключения высоковольтных проводов ВАЗ

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Проверка высоковольтных проводов зажигания мультиметром на Ваз 2114 – пошаговая инструкция

Проверка высоковолтных проводов зажигания начинается с простой диагностики, потому как все вышеперечисленные симптомы неполадок могут означать поломку иных частей системы двигателя или еще чего. Для простой проверки лучше дождаться темноты. Потом нужно оголить небольшой участок провода с одной и другой стороны и замкнуть один конец на корпус тачки или АКБ, а второй нужен для маневра: водим им по стыкам проводки, заглушкам и так далее. При пробоине сразу будет искра. Результат на лицо – требуется замена. Но этот способ первичный, он касается прямой утечки тока, что не всегда является причиной нерабочего состояния высоковольтников. В случае с напряжением такой номер не прокатит.

Проверка сопротивления бронепроводов Ваз 2114 мультометром

Чтобы померить его, нужно знать, какое сопротивление должно быть у высоковольтных проводов. Ведь у каждого провода от определенного производителя свое сопротивление, технические характеристики и размеры:

1) Тесла — 6 кОм, его часто подделывают, тогда можно выжать целых 8 кОм

2) Слон — от 4 до 7 кОм

3) ПроСпорт стремится к нулю

4) Карген — 0,9 кОм

Для измерительных работ нужен простой мультиметр, котрый мы переводим в режим омметра. Мерить будим по одному проводу, один за другим снимая с цилиндров слева направо и с самой катушки.

Для проверки высоковольтных проводов зажигания на Ваз 2114 необходимо выполнить следующее:

Убедитесь, что машина заглушена
Снимайте конец провода с крепежа на цилиндре
Снимайте противоположный конец с крепления катушки зажигания
Надо оба конца подцепить к мультиметру
Считываем показания
Записываем их, чтобы не забыть
Еще три раза проделываем это с оставшимися проводами

Проверка сопротивления бронепроводов Ваз 2114 мультометром

Совет эксперта: Нормальное сопротивление – это числа в пределе от 3,4 до 9,8 кОм. Конечно, все это зависит от фирмы-производителя, на резиновой коже провода набит этот параметр. Если у вас разница с допустимым значением, которая варьируется от 2 до 4 кОм – это нормально. Но не больше! Если больше, то провода не годные для езды, их нужно поменять.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

механическая с контактами — прерывателями;
бесконтактная;
управляемая электронным блоком (ЭБУ).

Схема контактного зажигания, установленная в первых моделях ВАЗ 2107

Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Схема бесконтактного зажигания семёрки с карбюратором

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Система зажигания ВАЗ 2107 с инжектором

Подготовительные мероприятия и необходимые инструменты

Установка зажигания ВАЗ 2109 карбюратор начинается с подготовительных мероприятий. В частности, вам необходимо:

Прогреть двигатель автомобиля;
Установить автомобиль на стояночный тормоз и установить под его задние колеса противокатные упоры.

Помните, что игнорировать правила техники безопасности нельзя, ведь автомобиль – транспортное средство повышенной опасности, и несоблюдение правил техники безопасности при его вождении, обслуживании и ремонте может дорого вам стоить.

Важный момент: перед тем как приступить к работе вам следует убедиться в том, что на автомобиле правильно настроена работа карбюратора. Не лишним будет произвести визуальный осмотр всех элементов системы

В случае если речь идет о карбюраторном автомобиле особое внимание стоит уделить осмотру состояния распределителя

Если же у вас автомобиль с инжекторным мотором, стоит проверить на исправность модуль зажигания. Все дело в том, что, как показывает практика, именно данный модуль выходит из строя чаще всего и является причиной неработоспособности всей системы.

Для выполнения работ нам необходимы:

стробоскоп;
набор ключей.

Устройство высоковольтных проводов

Независимо от марки и модели авто, все высоковольтные провода имеют схожую по принципу конструкцию. В настоящее время броенпровода широко развиты в современных автомобилях и имеют множество инженерных решений позволяющих повысить их проводимость и сопротивление изоляции.

Провода состоят из:

Токопроводящая жила;
Изоляция;
Наконечники для соединения;
Защитные колпачки наконечников;

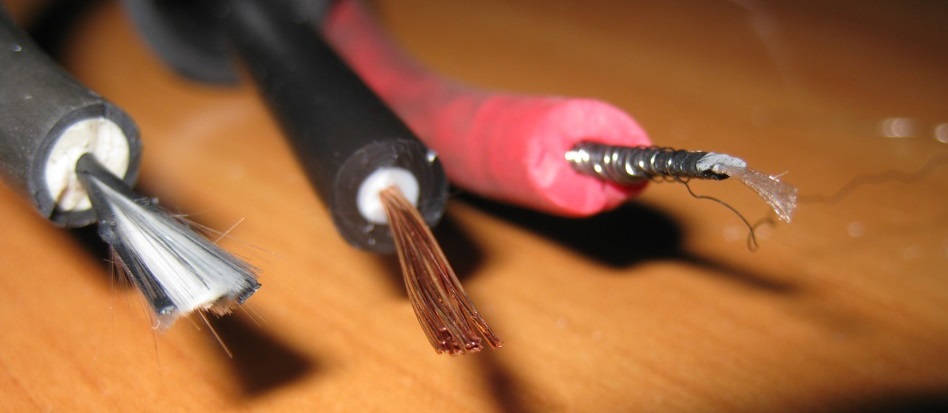

Токопроводящая жила

Токопроводящая жила имеет несколько вариантов исполнения, а зависит это от качества исполнения провода, его производителя и т.п. каждый производитель старается добавить в свои провода как можно больше новых решений способных поднять эффективность проводов.

Медная, наиболее простая и устаревшая, требует дополнительные помехоподавлительные резисторы;
Неметаллическая с металлическим покрытием. Центральная часть сделана из стекловолокна и пропитана графитом. Возможно покрытие ферропластами, которые не дают помехам распространяться. И наконец, всё обвивается тонкой проволокой из металла создающая роль экрана. Так же как и медная, требует установки дополнительных помехоподавлительных резисторов.
Неметаллическая, имеет высокое распределительное напряжение. Дополнительные резисторы не требуются.

Изоляция проводов

Для обеспечения безопасности и защиты от пробоя проводов, а так же для доведения высокого напряжения до свечи зажигания изоляция проводов должна быть на высоком уровне и обеспечивать надежную защиту их от пробоая.

Однослойная (рис. А). Обычная оболочка из полимеров, имеет не самые лучшие изоляционные качества, из-за чего почти не используется;
Двуслойная (рис. Б). Намного лучше однослойной, состоит из внутреннего покрытия и внешнего. Высокая степень защиты от пыли, различных технических жидкостей и перепада температур;
Многослойная (рис. В).Самый совершенный вариант на рынке. Состоит из внутреннего слоя изоляции, которая защищает жилу от пробоев. Оплетки внутреннего слоя, благодаря ей жила защищена от обрыва, деформации и прочих повреждений. И внешний слой, обеспечивающий полную защиту от внешних факторов.

Наконечники

В автомобилях используется два вида соединительных наконечников (со стороны свечей зажигания):

Г-образные;
Прямые;

Как правило, на автомобиле ВАЗ 2110 устанавливают провода с прямыми наконечниками и Г-образными, с одной стороны наконечники имеют прямой контакт, он подключается на свечу зажигания, а к модулю зажигания провода подходят с Г-образным контактом.

Как устроены провода

Строение проводки такое же, как у электропроводки в квартире. Большое количество медных проводков объединено в жилу. Поверх жилы находятся сердечник и изолятор. Внешний изоляционный слой обычно состоит из силиконовой, полиэтиленовой, поливинилхлоридной, резиновой оболочки. Дополнительная оболочка защищает от разрушающего воздействия ГСМ.

Высоковольтные провода ваз 2114

Каковы признаки неисправных высоковольтных проводов:

Разорванная проводка.
Утечка тока.
Разогревающаяся проводка.
Разрыв токопроводящих жил и изоляции.

Обрыв проводки

Признаки неисправности бронепроводов Ваз 2114

Основными признаками неисправности бронепроводов Ваз 2114 являются:

Трудности с пуском двигателя;
Неустойчивая работа мотора в режиме холостого хода;
Повышенное содержание углеводорода в выбросах;
Радиопомехи, которые могут приводить к неисправной работе мультимедиа системы, электронного блока управления и других приборов

Поэтому во избежание понижения вашего рейтинга в поисковых системах, ссылка на источник обязательна.

Как правило, при сильном износе на изоляции провода возникает множество микротрещин, из-за которых возникает утечка тока. В результате этого провод не способен передать к свече зажигания ток, который по своей величине достаточен для ее нормальной работы. Таким образом существенно повышается время выработки искры и нарушается правильная работа цилиндров двигателя.

Расположение модуля зажигания Ваз 2114 старого образца

Достаточно часто встречаются и случаи, когда провода повреждаются в результате соприкосновения с какими-либо элементами двигателя. Также возможны и ситуации потери герметичности колпачка, и как следствие – окисление контактов и утечки тока. Регулярная очистка контактов является обязательной процедурой, особенно при эксплуатации автомобиля в сложных климатических условиях.

Как проверить высоковольтные провода зажигания?

Проверка высоковольтных проводов зажигания на пробой осуществляется одним из трех способов.

Визуальный осмотр является наиболее простым способом проверить и обнаружить повреждения изоляционного слоя высоковольтной проводки. В процессе такой проверки нужно убедиться, что на поверхности изоляции отсутствуют трещины, надрезы и заметные потертости.Определить визуально пробой можно по искрению. Для этого в темное время суток достаточно открыть капот автомобиля, завести мотор и выключить освещение. Пробой изоляции будет заметен невооруженным глазом по пробегающим по проводке искрам.

Зачастую визуально нельзя определить, что высоковольтный провод зажигания неисправен. В таких случаях используется старый испытанный способ, заключающийся в следующих действиях. Запускается двигатель и оставляется работать на холостых оборотах. Далее со свечей поочередно снимаются и затем обратно надеваются контакты. Все операции необходимо выполнять в резиновых перчатках, не касаясь телом кузова автомобиля. Проводник неисправен, если при его отсоединении от свечи работа двигателя не изменится.

Следующий способ заключается в использовании отрезка провода, зачищенного с обоих концов. Проверка проводится ночью при запущенном двигателе. Отрезок одним концом замыкается на кузов машины («масса»), вторым концом нужно водить по высоковольтной проводке зажигания. Если при проведении по изоляции появляется искра, в данном месте имеется пробой. Таким образом проверяется не только изоляция, но и пластмассовые защитные колпачки.

Проверка высоковольтных проводов зажигания мультиметром

Мультиметром автовладельцы обычно измеряют напряжение, однако этим же прибором можно определять и сопротивление, что очень полезно при проверках.Для измерения высоковольтные провода зажигания предварительно отсоединяются либо полностью снимаются. Мультиметр нужно перевести в режим измерения сопротивления, затем щупами прибора необходимо дотронуться до двух концов одного провода. Прибор покажет измеренное значение.

Если в результате проверки один проводник оказался неисправен, в скором времени выйдут из строя и остальные. Поэтому замена высоковольтной проводки зажигания производится комплектом, а не отдельными проводами. По отдельности эти изделия, скорее всего, вам не продадут.

3 совета по выбору высоковольтных проводов зажигания

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Полезные материалы про авто здесь!

Источник

Принцип работы и устройство

Высоковольтные провода являются связующим звеном между катушкой (модулем зажигания) и свечей зажигания. Напряжение формирующиеся в модуле зажигания передается до свечи через высоковольтный провод, а после чего свеча вырабатывает искру в камере сгорания ДВС.

Провода обладают мощной изоляцией способной выдерживать огромные напряжения без пробоя изоляции. В народе довольно часто встречается название броне провода, такое название высоковольтные провода как раз-таки и получили из-за своей мощной изоляции.

Устройство

Высоковольтный провод состоит из сердечника (он же и проводник), помещённого в мощную экранированную изоляцию. Сердечник в проводе экранирован для сохранения импульса напряжения от внешних воздействий и защите от пробоя.

На концах провода расположены наконечники из специального сплава с наименьшим коэффициентом сопротивления, для обеспечения наилучшего контакта со свечей и модулем зажигания.

Устройство высоковольтных проводов зажигания

Высоковольтные провода состоят из токопроводящей жилки, защитного слоя (его еще называют изоляцией), специальных металлических контактов и колпачков. Существует несколько видов высоковольтных проводов. К обычному (дешевому) относится тип проводов, который состоит из многожильного провода с толстой изоляцией. Сопротивление таких высоковольтных проводов равно нулю, что не правильно влияет на работу катушки зажигания.

Второй дорогой тип высоковольтных проводов состоит из нити размещенной по центру покрытой ферропластом сверху, которой намотана железоникелевая проволока. У этого типа высоковольтных проводов достаточное сопротивление, что значительно снижает радиопомехи и подходит для нормальной работы катушки зажигания. Для еще большего уменьшения радиопомех используют повышенную изоляцию. Следует отметить, что правильный порядок подключения высокольтных проводов играет важную роль в нормальной работе системы зажигания двигателя.

Изоляция высоковольтных проводов предназначена для предотвращения утечек электрического тока и изоляции жилы от влаги и других загрязнителей. Изоляция бывает однослойной и многослойной.

Металлические контакты высоковольтных проводов (наконечники) служат для установки соединения между жилами проводов и гнездами свечи зажигания и трамблером.

Требования к наконечникам высоковольтных проводов:

Обеспечение надежного контакта с жилок провода;
Надежные и прочные крепления ;
Достаточная коррозионная устойчивость и качественная изоляция.

Колпачки высоковольтных проводов обеспечивают герметичность соединений контактов, защищая места соединений от воздействия влаги и утечек тока.

Порядок подключения высоковольтных проводов: проверка и замена высоковольтных проводов

Для проверки провода, вам понадобится мультиметр-тестер, мс помощью которого вы сможете замерить сопротивление проводов — которое должно быть не более 20 КоМ (как правило провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода выше 20 Ком — он подлежит замене. Тщательно осмотрите провода на предмет износа. При установке проводов не допускайте перегибов, перекосов или натяжки проводов.

Бронепровода ваз 2114: порядок подключения
