Порядок бронепроводов на ваз 2114

Как проверить зажигание на инжекторе

Вначале вам необходим

о будет провести полную компьютерную диагностику системы. Если будут отысканы проблемы бортовой компьютер (] — «вычислитель») — устройство или система, способная выполнять заданную, чётко определённую, изменяемую последовательность операций ) укажет на них путем (место, направление или сам процесс перемещения (или изменения); вплоть до научных абстракций этого понятия: Путь — система сообщения, по которому осуществляется проход или проезд, по которому ) красной индикации (методы и приёмы наблюдения, фиксации, контроля, характеристики и оценки состояния и стадий развития различных процессов, объектов и систем исследования для установления и контроля зависимостей от ) «Check». Пуще (лес (коренной лес, первичный лес, первобытный лес, пуща) — лес, не изменённый человеческой деятельностью и природными стихийными бедствиями ) всего причиной поломки (топоним в России ) становится не электронный модуль зажигания, а проблемы с заслонкой (технике — устройство для перекрытия отверстий и трубопроводов: Заслонка — задвижка для перекрытия дымохода или вентиляционного канала Заслонка — крышка для закрытия входного отверстия печи или ) дроссельного узла (метод соединения и защиты линейного материала, например, верёвки, при помощи связывания и переплетения ).

Тут вам потребуется мультиметр, которым нужно делать замеры напряжения (Электрическое напряжение между точками A и B — отношение работы электрического поля при переносе пробного заряда из точки A в B к величине этого пробного заряда

) в системе (множество элементов, находящихся в отношениях и связях друг с другом, которое образует определённую целостность, единство ). После (дипломатический представитель высшего ранга своего государства в иностранном государстве (в нескольких государствах по совместительству) и в международной организации; официальный представитель ) заворота ключа в системе зажигания показания (показания — сведения, выраженные в устных ответах свидетелей, об обстоятельствах, имеющих значение для рассмотрения и разрешения судебного дела ) прибора должны быть вытекающие:

• общее напряжение бортовой цепи – 12 В;
• показатели датчика заслонки дросселя – 0,5 В, при этом заслонка отворена всего на 1%.

Принцип работы и устройство

Высоковольтные провода являются связующим звеном между катушкой (модулем зажигания) и свечей зажигания. Напряжение формирующиеся в модуле зажигания передается до свечи через высоковольтный провод, а после чего свеча вырабатывает искру в камере сгорания ДВС.

Провода обладают мощной изоляцией способной выдерживать огромные напряжения без пробоя изоляции. В народе довольно часто встречается название броне провода, такое название высоковольтные провода как раз-таки и получили из-за своей мощной изоляции.

Устройство

Высоковольтный провод состоит из сердечника (он же и проводник), помещённого в мощную экранированную изоляцию. Сердечник в проводе экранирован для сохранения импульса напряжения от внешних воздействий и защите от пробоя.

На концах провода расположены наконечники из специального сплава с наименьшим коэффициентом сопротивления, для обеспечения наилучшего контакта со свечей и модулем зажигания.

Расположение

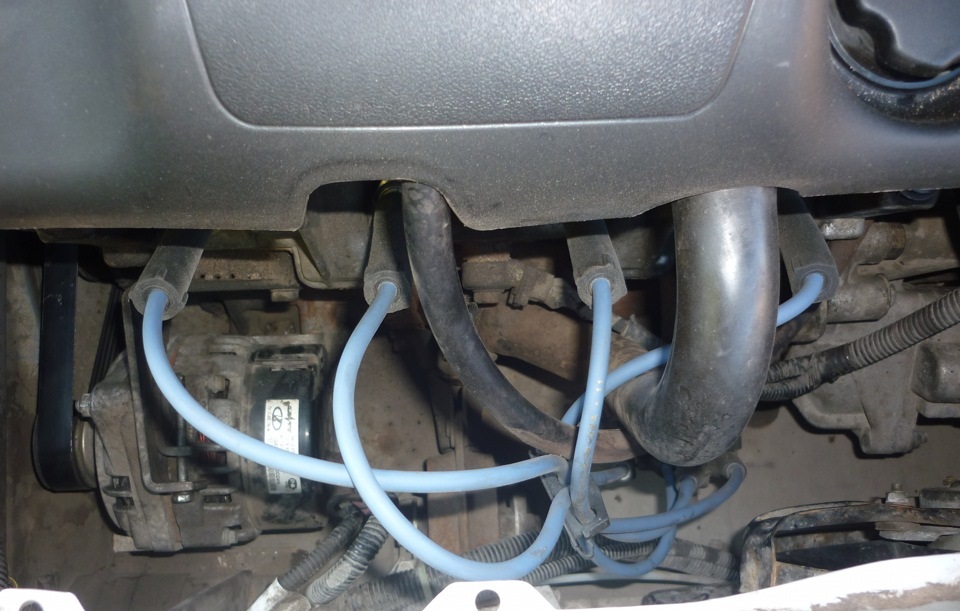

На инжекторных моторах ВАЗ 2110 высоковольтные провода крепятся одним концом к катушке зажигания, которая находится на фронтальной стороне блока цилиндров чуть правее относительно центра, а другим концом соединяются со свечами. На карбюраторных моторах, схема точно такая же, только вместо катушки, провода подходят к трамблеру, который установлен справа относительно головки блока цилиндров.

Следует отметить, что количество проводов в инжекторной версии ВАЗ 2110 меньше, чем в карбюраторной. На инжекторном моторе «десятки» используется 4 высоковольтных провода, а в карбюраторной 5.

Особенности новой модели

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

1. В салоне автомобиля;
2. В подкапотном пространстве;
3. В задней части кузова.

Новые моторы оснащались более мощной системой зажигания, в результате чего схема электропроводки ваз 2114 на инжектор имела некоторые особенности.

Например:

1. Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
2. Добавился жгут проводов для подключения к электронному коммутатору;
3. Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Проводка для ваз 2114 претерпела изменения не только из-за добавления новых электронных устройств, но и благодаря дальнейшим планам автопроизводителя модернизировать функциональность автомобиля.

В частности:

1. Предусмотрена возможность для подключения обогрева наружных зеркал;
2. Предусмотрена возможность для установки подогрева передних сидений;
3. Предусмотрена возможность для установки передних противотуманных фар и т.п.

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор. Для работы на обедненной смеси автомобиль оснащается:

Для работы на обедненной смеси автомобиль оснащается:

1. Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
2. Установкой на автомобиле системой зажигания увеличенной мощности;
3. Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Дополнительная информация в материале .

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

1. Генератор вырабатывает переменный электрический ток;
2. Он подается на ЭБУ, который преобразует его в постоянный ток;
3. Из блока управления ток подается на обмотки катушек модуля зажигания;
4. Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
5. Подается на свечи зажигания в момент начала фазы поджига.

Салон автомобиля

На модель ВАЗ 2114 автопроизводитель разработал и установил новую торпедо, которая отличалась от предшественницы:

1. отсутствием в верхней части бардачка – он был перенесен ниже;
2. новой панелью приборов;
3. появлением бортового компьютера

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

В частности:

1. добавился жгут проводки с разъемом под бортовой компьютер;
2. появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
3. появилось реле вольтметра.

На представленной схеме обозначены:

1. монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
2. реле включения электрических стеклоподъемников «К5»;
3. переключатель правой передней двери «2» и «5» — левой двери;
4. моторедуктор правой двери «»3» и «4» — левой двери;
5. выключатель зажигания «6».

Как проверить высоковольтные провода зажигания

Проверка высоковольтных проводов зажигания на пробой осуществляется одним из трех способов.

• Визуальная проверка Визуальный осмотр является наиболее простым способом проверить и обнаружить повреждения изоляционного слоя высоковольтной проводки. В процессе такой проверки нужно убедиться, что на поверхности изоляции отсутствуют трещины, надрезы и заметные потертости.

  Определить визуально пробой можно по искрению. Для этого в темное время суток достаточно открыть капот автомобиля, завести мотор и выключить освещение. Пробой изоляции будет заметен невооруженным глазом по пробегающим по проводке искрам.





















• Проверка «дедовским» способом Зачастую визуально нельзя определить, что высоковольтный провод зажигания неисправен. В таких случаях используется старый испытанный способ, заключающийся в следующих действиях. Запускается двигатель и оставляется работать на холостых оборотах. Далее со свечей поочередно снимаются и затем обратно надеваются контакты. Все операции необходимо выполнять в резиновых перчатках, не касаясь телом кузова автомобиля. Проводник неисправен, если при его отсоединении от свечи работа двигателя не изменится.
• Проверка с помощью провода Следующий способ заключается в использовании отрезка провода, зачищенного с обоих концов. Проверка проводится ночью при запущенном двигателе. Отрезок одним концом замыкается на кузов машины («масса»), вторым концом нужно водить по высоковольтной проводке зажигания. Если при проведении по изоляции появляется искра, в данном месте имеется пробой. Таким образом проверяется не только изоляция, но и пластмассовые защитные колпачки.
• Проверка высоковольтных проводов зажигания мультиметром Мультиметром автовладельцы обычно измеряют напряжение, однако этим же прибором можно определять и сопротивление, что очень полезно при проверках.

  Для измерения высоковольтные провода зажигания предварительно отсоединяются либо полностью снимаются. Мультиметр нужно перевести в режим измерения сопротивления, затем щупами прибора необходимо дотронуться до двух концов одного провода. Прибор покажет измеренное значение.

  В норме сопротивление свечной проводки должно составлять от 3,5 до 10 кОм. Точные данные обязаны быть указаны на изоляционном слое. Определенное проверкой значение сопротивления будет зависеть от материала жилы, длины провода, используемой изоляции, наличия в ней микроскопических повреждений и т. д.

Если в результате проверки один проводник оказался неисправен, в скором времени выйдут из строя и остальные. Поэтому замена высоковольтной проводки зажигания производится комплектом, а не отдельными проводами. По отдельности эти изделия, скорее всего, вам не продадут.

Как проверить высоковольтные провода? Эффективные способы:

1. Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).
2. Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.
3. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.
4. Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.

• Включите режим омметра.
• Снимите провод со свечи первого цилиндра и катушки зажигания.
• Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:

• Tesla — 6 кОм
• Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)
• ProSport — почти нулевое сопротивление
• Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Ремонт двигателя ВАЗ 2114

В процессе эксплуатации ДВС на автомобиле могут возникать различные отказы и неисправности, которые устраняются при самостоятельном ремонте или с привлечением специалистов. Необходимость в капитальном ремонте силовой двигательной установки, при ее правильной эксплуатации, возникает при достижении 150 000 км пробега. В этом случае нужна переборка двигателя ВАЗ 2114.

Перед тем как приступить к разборке двигателя нужно слить масло и охлаждающую жидкость, а после этого помыть весь агрегат. Обязательно надо снять все навесное оборудование, чтобы не повредить его при переборке.
Отсоединить все трубки, через которые подается бензин.
Убрать все системы и узлы, связанные с подачей воздуха, снять воздухоподающие и отводящие шланги и патрубки.
Снять патрубки системы охлаждения и сапун картера. Не забыть отсоединить дроссельный патрубок.
Убрать ресивер, а также кронштейн крепления трубопроводов и топливную рампу, вытащить форсунки с регуляторами.
Удалить провода с модулем зажигания и датчиком детонации. Выкрутить свечки зажигания. После этого выкрутить все датчики.
Снять генератор, убрав предварительно натяжной ремень. С генератором поснимать все кронштейны и планки необходимые для его установки и регулировки.
Заблокировать маховик и снять шкив генератора.
Снять привод распредвала с крышкой, механизмом натяжения и шкивом.
Открутить помпу, снять выпускной коллектор и термостат.
Отсоединить масляный фильтр и масляный картер, после чего вытащить масляный насос.
Для того чтобы снять поршневую группу требуется открутить гайки с шатунных болтов и удалить крышку.
Поскольку маховик заблокирован, надо открутить крепления его с фланцем и снять диск маховика.
Убрать крышки с коренных подшипников вместе с нижними вкладышами.
Аккуратно вытащить коленчатый вал

Обращаться с ним требуется очень осторожно, чтобы не допустить повреждений и царапин.
Убрать верхние вкладыши и упорные полукольца.

Многие автомобилисты, особенно начинающие, которые только приобрели ВАЗ-2114, задумывались над тем, как устроен 8-клапанный инжекторный двигатель, который установлен на этот автомобиль. В данной статье будет рассмотрено устройство мотора, основные характеристики, а также демонтаж и особенности ремонта. Эта информация будет очень полезна новичкам и тем, кто не знает, как устроен главный силовой агрегат.

Видео о двигателе ВАЗ-2114

Поиск неисправностей в работе электрической части

В процессе эксплуатации автомобиля могут возникать проблемы, связанные с неисправностями электрических компонентов.

Это отражается:

1. на работе силового агрегата, не давая ему развивать паспортную мощность;
2. на работе приборов, не позволяя контролировать системы двигателя и других узлов;
3. на работе осветительных приборов и механизмов комфорта (системы отопления, освещения салона, стеклоподъемников и т.п.)

Неисправности системы зажигания

Основными признаками неправильной работы системы зажигания являются:

1. Провалы в работе двигателя при ускорении автомобиля;
2. Потеря двигателем мощности в процессе работы;
3. Нестабильный или неустойчивый холостой ход;
4. Перебои в работе одного или нескольких цилиндров.

Поиск неисправности своими руками следует начать с проверки искрообразования.

Для этого:

1. Включаем зажигание;
2. Снимаем наконечник провода со свечи первого цилиндра;
3. Подносим его к металлической детали мотора на расстояние 4-5 мм;
4. Включаем стартер;
5. Смотрим, проскакивает ли искра между проводом;
6. Аналогично проверяем провода со свечей 2,3 и 4 цилиндров.

Поиск начинается с:

1. Непосредственно катушки зажигания;
2. Модуля зажигания;
3. ЭБУ – на автомобилях с двигателем ВАЗ-11183-1000260

Для проверки катушки зажигания необходимо воспользоваться тестером, с помощью которого следует измерить сопротивление первичной и вторичной обмоток.

Проверку модуля зажигания также осуществляют с помощью тестера.
Для этого следует измерить сопротивление на его парных высоковольтных выводах модуля зажигания. Сопротивление должно соответствовать 5,4 кОм.

Неисправности датчиков

Инжекторный двигатель оснащен достаточно большим количеством датчиков. И их отказы и поломки также могут привести к нестабильной работе силового агрегата или контрольных приборов.

Большинство датчиков анализируются диагностическим устройством, и в случае неисправности на панели приборов загорается лампа CHECK ENGINE.

Однако, некоторые, такие как:

1. Датчик массового расхода воздуха;
2. Датчик холостого хода;

не имеют таких функций. А значит, об их отказе и неисправности можно узнать только после проверки. Диагностика таких датчиков, отвечающих за работу двигателя, может быть проведена путем их отключения.

Если же двигатель и вовсе не заводится, то вероятнее всего причиной отказа является поломка датчика положения коленчатого вала.

Без него ЭСУД не может определить фазы работы двигателя, соответственно, не будет подавать сигнал:

1. Топливным форсункам о начале и цикле работы;
2. Модулю зажигания о моменте подачи разряда на свечи;
3. Приводу дроссельной заслонки об угле открытия и т.п.

Модуль зажигания ВАЗ 2114 – сердце системы движки в целом, такты которого позволяют свече выдать искру и завести четырнадцатую. Устройство нужно для процесса генерации тока высокого напряжения, передаваемого на свечи через провода-высоковольтники (4 провода, идущие от модуля). В просторечии, эту зап. часть еще называют катушкой системы зажигания (по имени основополагающих двух частей самого устройства).

Модуль – своеобразное связующее звено: от электронного блока управления, который контролирует его рабочий процесс, посылается определенный сигнал на обмотку (в виде заряженных импульсов); затем, модуль выдает высокое напряжение, которое передается на свечи через высоковольтники.
Это действие позволяет произвести свечам необходимую искорку для пуска внутреннего сгорания воздушно-топливной смеси в пространстве камеры.

На ВАЗы нового поколения, включая четырнадцатую, ставят катушку системы зажигания, она не включена в общий модуль, так как другая его важная часть – коммутатор – находится в электронном блоке. Если взять ВАЗы старого образца, включая четырнадцатую с движкой на 1,5 литра, то у них именно модуль системы зажигания: две катушки и два коммутатора в едином корпусе. Две катушки связаны с цилиндрами высоковольтными проводами (каждая на два цилиндра: одна на 1-й и 4-й, вторая на 2-й и 3-й).

Признаки неисправности катушки зажигания:

• При ускорении чувствуете провал,
• Падает мощность,
• На холостом ходу движка ведет себя нестабильно,
• Движка троит (выходят из строя цилиндры).

Перед тем, как решить, что делать с вышедшей из строя катушкой зажигания, нужно ее проверить. Особого умения не требуется, достаточно знать, что такое мультиметр и как его держать в руках. В зависимости от результата проверки стоит принимать решение: заменить или отремонтировать.

Устройство высоковольтных проводов зажигания

Высоковольтные провода состоят из токопроводящей жилки, защитного слоя (его еще называют изоляцией), специальных металлических контактов и колпачков. Существует несколько видов высоковольтных проводов. К обычному (дешевому) относится тип проводов, который состоит из многожильного провода с толстой изоляцией. Сопротивление таких высоковольтных проводов равно нулю, что не правильно влияет на работу катушки зажигания.

Второй дорогой тип высоковольтных проводов состоит из нити размещенной по центру покрытой ферропластом сверху, которой намотана железоникелевая проволока. У этого типа высоковольтных проводов достаточное сопротивление, что значительно снижает радиопомехи и подходит для нормальной работы катушки зажигания. Для еще большего уменьшения радиопомех используют повышенную изоляцию. Следует отметить, что правильный порядок подключения высокольтных проводов играет важную роль в нормальной работе системы зажигания двигателя.

Изоляция высоковольтных проводов предназначена для предотвращения утечек электрического тока и изоляции жилы от влаги и других загрязнителей. Изоляция бывает однослойной и многослойной.

Металлические контакты высоковольтных проводов (наконечники) служат для установки соединения между жилами проводов и гнездами свечи зажигания и трамблером.

Требования к наконечникам высоковольтных проводов:

• Обеспечение надежного контакта с жилок провода;
• Надежные и прочные крепления;
• Достаточная коррозионная устойчивость и качественная изоляция.

Колпачки высоковольтных проводов обеспечивают герметичность соединений контактов, защищая места соединений от воздействия влаги и утечек тока.

Порядок подключения высоковольтных проводов: проверка и замена высоковольтных проводов

Для проверки провода, вам понадобится мультиметр-тестер, мс помощью которого вы сможете замерить сопротивление проводов — которое должно быть не более 20 КоМ (как правило провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода выше 20 Ком — он подлежит замене. Тщательно осмотрите провода на предмет износа. При установке проводов не допускайте перегибов, перекосов или натяжки проводов.

Неисправности высоковольтных проводов

К основным неисправностям высоковольтных проводов можно отнести разрыв электрической цепи и утечку тока.

Причины неисправности: неаккуратное снятие провода, плохое соединение, окисление и в последствие разрушение жилки провода высокого напряжения. Утечка тока происходит вследствие попадания в соединение влаги. При минусовой температуре изоляция высоковольтных проводов становится жесткой и риски повреждения проводов возрастают. Срок эксплуатации тоже влияет на износ высоковольтных проводов. Ведь при работе двигателя возникает вибрация, которая воздействует на все соединения, банально разбалтывая их. Также на соединения оказывает влияние повышенная температура, которая исходит от двигателя.

Рекомендации по уходу за высоковольтными проводами:

Производите периодическую проверку высоковольтных проводов на наличие повреждений.
Проверяйте надежность соединений наконечником с элементами системы зажигания;

Все манипуляции по снятию и установке высоковольтных проводов проводите бережно и осторожно, не дергая за изоляцию.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

• плохое зажигание;
• проблемы с разгоном;
• троение двигателя;
• невозможность завести автомобиль.

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

1. Выключить зажигание.
2. Демонтировать один из бронепроводов.
3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
5. Повторить эту операцию на остальных трех проводах.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Проверка

Для начала, можно просто осмотреть провода на наличие повреждений. Если визуальный осмотр ничего не дал — придётся вооружиться мультиметром. Для этого необходимо отсоединить провод, перевести прибор в режим омметра и приложить щупы к разным концам провода. На мультиметре появиться информация о сопротивлении, значения не должны превышать более 20 кОм, иначе необходима замена. Таким образом, проверить все провода.

Если мультиметра под рукой не оказалось, а проверить провода надо, то существует и такой способ диагностики. Необходим обычный провод с оголенными с двух сторон концами. Итак, одну сторону замкнуть на массу (закрепить на корпусе авто), а другой стороной водить по поверхности бронепровода. Если в каком-то месте начало искрить — провод неисправен и требует замены. Данной диагностикой можно проверить и наконечники.
