Как поменять ступичный подшипник на Ниве

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа: 1) Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа. 2) Выпрессовка старых деталей. 3) Запрессовка новых ступичных подшипников (их по два на каждое колесо). 4) Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

Для ремонта потребуется стандартный набор слесарного инструмента. — Съемники для выпрессовки шарового пальца и внутреннего кольца изношенной детали. — Еще нужен мощный торцевой ключ размером 30 мм, чтобы ослабить гайку. — Отвертка, чтобы открутить тормозной суппорт. Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9)

Требуемый комплект инструментов для работы:

— Торцевой ключ с длинным основанием;— Набор головок и трещотка; — Круглогубцы; — Молоток; — Оправка или труба для выпрессовки; — Съемник с лапками (по возможности); — Домкрат и тиски; — Динамометрический ключ для правильной затяжки гайки ступицы.

Начинается первый этап со следующих действий:

    1. Ступичную гайку надо ослабить еще до подъема машины.
    2. Снимаем переднее колесо, общеизвестным способом, освобождая от болтов.
    3. После чего вынимаются колодки и откручивается болты суппорта, его присоединяют чем то к верхнему рычагу, например проволокой.
    4. Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:
    5. Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото;
    1. Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда;
    2. Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
    3. Когда все шарниры отсоединены от ходового узла, можно спокойно снять весь узел и приступить к замене.
    4. К слову, разборка проводится так же, когда надо поставить двухрядный элемент с целью усиления подвески Нивы.

Подшипник передней ступицы Нива

Нива является одним из знаменитых автомобилей отечественного происхождения. Справедливости ради стоит отметить, что в конце 70-х эта модель была удостоена золотой медали и признана лучшей в своем классе. Но какой бы машина не была, во многом ее безотказная работа связана с запчастями, которые для нее приобретаются

Поэтому важно не экономить на деталях, особенно если это подшипники Нива

Типы подшипников для Нивы и их расположение в конструкции

В зависимости от модели этой марки автомобиля и модификации, могут быть использованы разные виды подшипников. Вот, например, список подшипников, применяемый для распространенных машин Нива 2121.

  1. Двигатель, сцепление. Применяется однорядный радиальный шарикоподшипник.
  2. Водяной насос. Двухрядный радиальный шарикоподшипник, при этом заменой внутренних колец в конструкции служит валик.
  3. КПП. Здесь может быть использован однорядный радиальный шарикоподшипник, обычный или со стопорной канавкой. Также игольчатый, роликовый радиальный, радиально-упорный двухрядный.
  4. Раздаточная коробка – однорядный радиальный шариковый, радиальный роликовый.
  5. Передний мост. Применяют шарикоподшипники радиальные однорядные, в том числе со стопорной канавкой, роликовые конические.
  6. Задний мост. Радиальный шарикоподшипник однорядный, роликовый конический однорядный.
  7. Подшипник ступицы Нива – роликовый конический однорядный.
  8. Генератор. Шариковый радиальный однорядный.

Подшипники на Ниву 4х4

Часто владельцы жалуются, что штатный подшипник ступицы Нива нуждается в постоянной регулировке. Из-за нехватки времени этого многие не делают, и в процессе эксплуатации машины появляется гул, воющие и свистящие звуки, которые говорят о том, что подшипники вышли из строя. Кто-то полностью меняет деталь на аналогичную, а некоторые заменяют штатные подшипники на двухрядные или нерегулируемые.

Преимущества нерегулируемых подшипников:

  • не нуждается в регулярной смазке и затяжке в процессе эксплуатации авто;
  • не проворачиваются на ступице;
  • долговечность;
  • минимизация трения в ступичном узле;
  • отсутствие износа посадочных мест.

Установка двухрядных подшипников вместо штатных, более сложная. Как правило, приобретается аналог такого подшипника, потому что двухрядный ступичный подшипник Нива отсутствует в продаже в принципе, а затем мастер подтачивает его под нужные размеры и устанавливает. И вы на долгие годы забываете о регулировке, гуле, шуме.

Нива Шевроле и ее слабые места

Эта модель автомобиля достаточно тяжелая, и создана для бездорожья. Поэтому не мудрено, что именно подшипники Нива Шевроле признаны слабым местом авто. Подшипники есть и в задней части подвески, и в передней. Передвижение по ухабистым дорогам сильно их изнашивает, что приводит не только к повышенному износу резины, но и потере управляемостью машины.

Неисправный подшипник передней ступицы Нива определить достаточно просто. Появляется усиленный люфт колес, стук, скрежет или гул при движении. При возникновении таких нарушений, лучше всего произвести замену запчасти, тем более сделать это можно самостоятельно, имея под рукой привычные автомобильные инструменты.

  1. Поднять автомобиль домкратом, и открутить колесо.
  1. Демонтировать суппорт и тормозные колодки.
  1. При помощи молотка отсоединить тормозные диски от ступицы, а затем вынуть конусную втулку.
  1. Разогнуть стопорную пластину и открутить ее, используя ключ.
  1. Затем отсоединяем поворотный кулак. Проще всего демонтировать его уже вместе со ступицей и шаровыми, а потом уже разъединять их.
  1. Извлечь внутренний подшипник ступицы Нива точным ударом молотком по тыльной стороне.
  1. Подденьте отверткой или другим плоским инструментом сальник, а затем извлеките внутреннее кольцо, тем самым открыв путь к подшипнику ступицы.
  1. Демонтировать старый подшипник, а на его место запрессовать новый, используя трубу и деревянные накладки.
  1. Произвести сборку конструкции.

Важно, чтобы передняя ступица Нива менялась одновременно с обеих сторон. Иначе новая деталь быстро износится

Автомобиль Нива передний подшипник может иметь самый качественный и дорогой, но если замена произведена только с одной стороны, будьте готовы к скорому повторному ремонту.

Самостоятельная замена поврежденного элемента

Ремонт ступицы своими руками потребует смотровой ямы или подъемника. Нужно вывесить переднюю часть машины, чтобы организовать полный доступ к узлам. Дальнейший демонтаж после снятия колеса происходит исключительно в строгой последовательности. Схема ремонта демонтажа передней ступицы Нивы 2121:

  1. Снять направляющую колодку и суппорт. Зафиксировать чем-либо под днищем авто, чтобы полностью не демонтировать тормоз.
  2. Снять гайку ступичного подшипника и вынуть конусную втулку.
  3. С помощью зубила отогнуть стопор гайки фиксации рычага переднего кулака.
  4. Повторить процедуру на заднем крепеже.
  5. Снять обе гайки и пластину стопора (понадобится ключ на 19).
  6. Отклонить рычаг в сторону от кулака и отсоединить тормозные шланги.
  7. Снять крепления и весь кулак.
  8. Разъединить ступичное основание (диском тормоза) от кулака.
  9. Вытащить сальник с помощью отвертки.
  10. Достать нижнее кольцо, внутренний сектор внешнего подшипника и сепаратор
  11. Повторить процедуру со вторым подшипником.
  12. Внешнее кольцо второго элемента извлекается аналогично.

Далее извлекается разрушенный элемент, полностью убирается отработанная смазка. Полость под новую деталь обрабатывается новым составом и производится сборка в обратной последовательности. Для запрессовки деталей стоит подобрать подходящий по диаметру отрез трубы.

Как снять ступичный подшипник на ниве

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

  • гул во время поворота;
  • гул во время обычной езды на загруженном автомобиле;
  • гул при езде на пустом автомобиле;
  • постоянный гул, нарастающий во время поворотов;
  • сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

  • в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
  • случается, что различные загрязнения и влажность проникают вглубь подшипника;
  • это является причиной поломки в 18% случаев;
  • также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Необходимые инструменты для работы

  • Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
  • Ключ для откручивания колёсных гаек;
  • Плоская отвёртка. Чтобы снять защитный колпачок;
  • Головка на 27;
  • Бородок слесарный. Для расправления буртика ступичной гайки;
  • Молоток;
  • Гаечные ключи на 10, 17, 19 и 22;
  • Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
  • Тиски;
  • Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

  • Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
  • Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
  • Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
  • При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
  • Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
  • Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
  • Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
  • Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
  • Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
  • Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
  • Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
  • Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
  • При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

Таблица — рекомендуемые производители, номера и артикулы подшипников ступиц

N п/п Производитель Номер по каталогу Цена на 2020 год, руб Дополнительная информация
Размеры (мм) и параметры Применяемость
Стандартные комплекты из двух подшипников
1 Волжский стандарт, Россия 2007108 200 Внутренний диаметр — 40 мм;Наружный диаметр — 68 мм;Ширина -19 мм;Масса — 0,278 кг;Количество роликов в подшипнике — 21 шт.;Размеры ролика — 7/11х19 мм;Грузоподъемность динамическая — 40 кН;Грузоподъемность статическая — 52 кН;Максимальная номинальная частота вращения — 7000 об/мин. Chevrolet NIVA комплектаций L, LC, LE, GL, GLC. В том чиле Рестайлинг 2020 года.
2 ВПЗ, Россия 32008 200
3 SKF, Швеция 32008X/QSKF 770
4 KOYO, Япония 32008JR 880
Двухрядные подшипники (для усиления)
1 OPTIMAL, Германия 681 923 2200 Внутренний диаметр — 40 мм;Наружный диаметр — 73 мм;Ширина — 55 мм;Количество дорожек качения — 2 шт.;Уплотнение — Есть. Аналогично
2 RUVILLE, Германия 4013 2480
3 SKF, Швеция BTH-1024 C VKBA 3551 2300

Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс. км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет 1000 рублей.

Какие лучше выбрать для Шеви Нивы?

Данный комплект требует сборки (в условиях СТО) с собственными тормозными дисками (желательно с небольшим пробегом до 20 000 км), т.к. весь узел в сборе рассчитан на пробег не менее 100 000 км, при стандартных («не экстремальных») условиях эксплуатации) или с новыми стандартными тормозными дисками отечественного или импортного производства.

  • предназначены для ВАЗ 2121, 21213, 21214, 2131, 2123

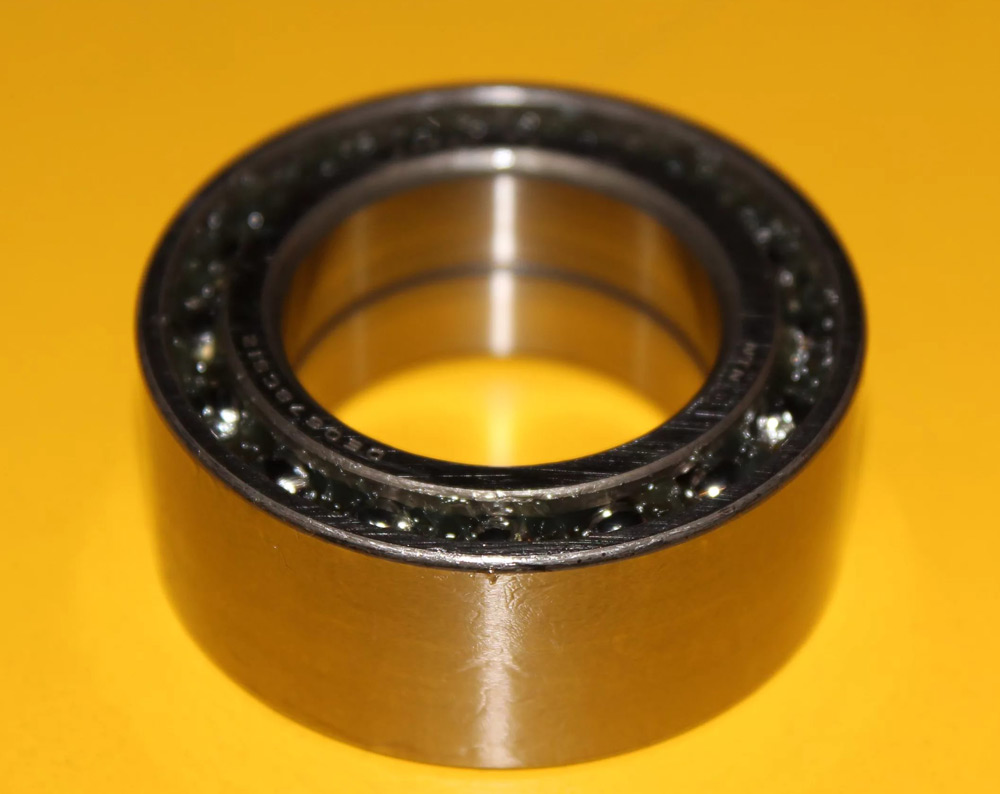

  • двухрядный роликовый подшипник закрытого типа SKF VKBA3551 (BTH1024C) (от легкого грузовика «Ивеко Дейли»)
  • увеличенный срок службы ступицы
  • не требует регулировки и смазки в период эксплуатации
  • допускает установку колес большего диаметра
  • простота ремонта в случае выхода из строя
  • ширина — 55 мм, внутренний диаметр — 40 мм, внешний диаметр — 73 мм

Ступица обеспечивает свободное вращение колеса и его надежное крепление к подвеске автомобиля. Она выполняет роль несущей конструкции и позволяет не менять весь ступичный узел в целом, а отдельно ремонтировать детали (подшипник, барабан, диск).

Ступица играет ключевую роль в работе привода, тормозов и рулевого управления и подвергается сильным нагрузкам во время движения. Поэтому от прочности и состояния этого узла зависят комфорт и безопасность вождения.

Детали переднего привода для Шнивы выпускают десятки фирм. Продукция отличается ценами, качеством, допустимыми нагрузками сроком службы. В стандартной комплектации внедорожника стоят регулируемые ступичные узлы, момент затяжки которых нужно контролировать через 2-3 тысячи километров пробега. Для тех, кто ценит надежность и не готов к проведению регулярного техобслуживания, производители представили нерегулируемые (необслуживаемые) ступицы колес. Они отличаются следующими показателями:

  • Исключается возможность износа посадочного места подшипника в поворотном кулаке.
  • Узел не требует смазки и регулировки в течении всего срока службы.
  • Несъемная конструкция подшипников исключает их проворачивание.
  • Увеличенный срок службы узла.
  • Сниженные показатели трения за счет использования шариковых подшипников.

Детали с каталожным номером 2123-3103014 и 21230-3103014 выпускаются следующими предприятиями: IVECO, SKF, Лидер, GM-Avtovaz, ВолгаАвтоПром и другие компании. Стоимость детали зависит от производителя и конструкции (регулируемая и нерегулируемая). Цена изделий составляет 1000-6000 рублей. Можно встретить и более дорогие узлы, в комплект которых входят тормозные диски.

Максимальный пробег нерегулируемых ступиц ИВЕКО составляет 100-120 тысяч километров. Регулируемые служат меньше и их долговечность зависит от периодичности, правильности обслуживания, качества смазки и производителя.

Они называются нерегулируемые. Но прежде чем выяснять их положительные качества, рассмотрим, что же представляет собой колесная ступица на Ниву Шевроле, ее назначение и основные особенности крепления. После рассмотрим основные достоинства нерегулируемых ступиц, их монтаж на Ниву Шевроле, и сделаем краткий обзор форум отзывов Шниваводов.

Проблема штатных ступичных подшипников Нивы (ВАЗ 2121, 2131) в том, что в ходе эксплуатации автомобиля их нужно постоянно регулировать. Если этого вовремя не сделать, они выйдут из строя, создавая при движении вой или гул. Избавить себя от таких проблем можно путем установки нерегулируемых ступиц или двухрядных подшипников.

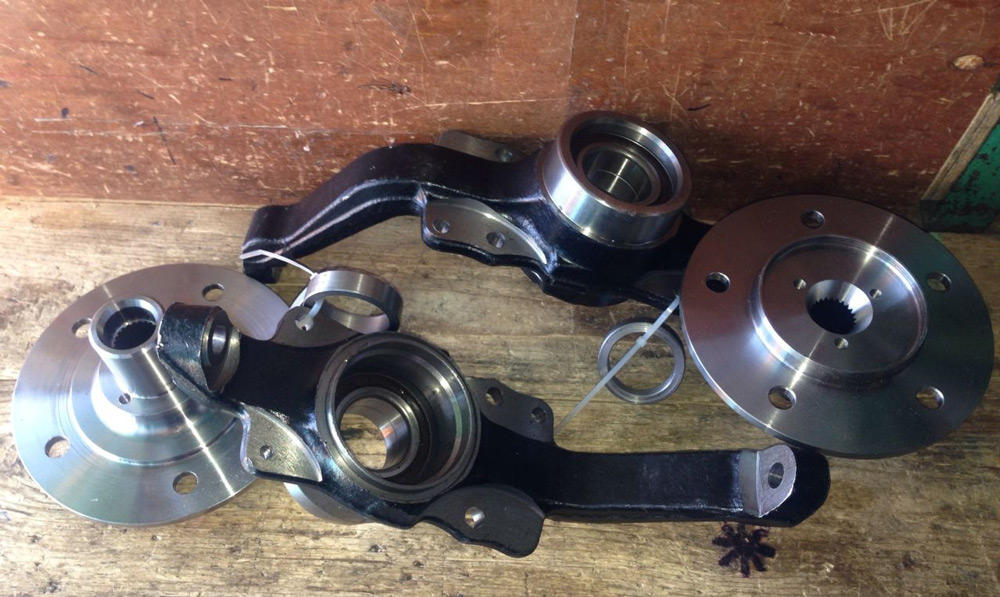

Для Нивы 4х4 в продаже можно встретить усиленные, нерегулируемые ступицы с двухрядными подшипниками от грузовика Iveco Daily. По данным производителя этот модернизированный узел имеет следующие преимущества перед Нивовским:

  • нет необходимости регулировать (затяжка подшипника точно выставляется при его производстве);
  • нет необходимости в регулярной смазке;
  • исключает проворачивание подшипников на ступице;
  • исключает износ посадочных мест подшипников на поворотном кулаке и ступице;
  • шаровый подшипник уменьшает трение в ступичном узле;
  • срок службы ступицы увеличен за счет утолщения (см. фото).

Установка и смазка

Наверное, один из самых главных моментов в этом узле. Очень много нивоводского народа жалуется, что папуас-сервисы не знают ничего кроме литола и солидола. В мире существует на данный момент куча смазок для подшипников, по сравнению с которыми смазки старого поколения, древние как какашки мамонта. В смазках, как и в моторных маслах, есть понятие базового масла, или иногда встречается формулировка, носитель масла. Для научно-популярного рассказа, можно говорить о минеральной и полусинтетической основе смазок. Ряд минеральных смазок при достижении температуры в 40-50 градусов, просто текут, почти как вода. А при температуре -20 градусов встают почти колом. Если данная смазка будет заложена в ступичный узел и в подшипники полуоси, говорить о накате машины как то не приходится. Для смазки подшипников полуосей и ступиц я рекомендую смазку Total Ceran XM 220. По характеристикам даже перекрывает требования для нашего ступичного узла. Отправлял ее в сервисы, которые работают с мототехникой и квадриками, так и с грузовиками. Недостаток у этой смазки только один, это ее доступность. Все так называемые «дилеры и дистибьюторы» ввозят и сертифицируют в России только ширпотреб. То есть товар, который хорошо продается. А спецпродукты – дело невыгодное. Приходится нам с коллегами делать это самим, через Финку. Если уж со смазкой совсем все плохо, можно использовать S2A.

Смазка Total Ceran XM 220

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

  • гул во время поворота;
  • гул во время обычной езды на загруженном автомобиле;
  • гул при езде на пустом автомобиле;
  • постоянный гул, нарастающий во время поворотов;
  • сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Период времени между первой и пятой стадией при умеренной езде может составлять до 5 лет. При этом рекомендуется как можно раньше выполнить замену детали, дабы не подвергать автомобиль и жизнь водителя риску.

Что могло послужить причиной поломки подшипника Нива Шевроле:

  • в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
  • случается, что различные загрязнения и влажность проникают вглубь подшипника;
  • это является причиной поломки в 18% случаев;
  • также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

Отдельно стоит упомянуть две проблемы, которые возникают во время эксплуатации Нивы Шевроле:

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются. Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

  • Мощный торцевой ключ на 30.
  • Съемник для пальца рулевой тяги.
  • Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
  • Набор накидных ключей или головок с трещоткой.
  • Баллонный ключ.
  • Молоток.
  • Круглогубцы.
  • Домкрат.
  • Противооткатные упоры.
  • Тиски.
  • Монтировка.
  • Динамометрический ключ.
  • Доски или деревянный брусок.

Процесс замены делится на пять этапов:

  1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
  2. Выпрессовка старых подшипников.
  3. Установка новых деталей.
  4. Сборка узла и установка его на место.
  5. Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

  • Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
  • Поддомкратить колесо.
  • Открутить болты крепления колесного диска.
  • Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
  • Поддомкратить нижний рычаг, сжимая пружину подвески.
  • Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
  • Открутить и снять скобу, суппорт и тормозные колодки.
  • Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
  • Выкрутить руль в противоположную сторону.
  • Снять датчик ABS.
  • Расшплинтовать и открутить гайку рулевой тяги.
  • Снять палец с помощью съемника.

Внимание! Без съемника для снятия пальца тяги можно отсоединить ее другим способом. Для этого придется демонтировать сошку рулевого механизма от поворотного кулака

  • Открутить гайку ступицы.
  • Демонтировать болты крепления шаровых опор.
  • Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
  • Демонтировать защитный экран суппорта.
  • Снять тормозной диск.
  • Открутить рулевую сошку.
  • Зажать в тисках поворотный кулак.
  • Удалить сальники монтировкой или мощной отверткой.
  • Подставив оправку, выбить внешние обоймы подшипников.
  • Протереть и очистить посадочное место.
  • Разобрать новые подшипники.
  • Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

Важно: обоймы устанавливаются широким краем внутрь. Облегчить запрессовку можно, предварительно нагрев ступицу

  • Заложить смазку, заполнив ⅔ пространства обойме.
  • Установить кольцо и внутреннюю обойму подшипника.
  • Аккуратно запрессовать новый сальник.
  • Повторить операцию монтажа для подшипника со второй стороны ступицы.
  • Поставить узел на шлицы ШРУСа.
  • Наживить ступичную гайку.
  • Прикрутить шаровые и рулевую сошку.
  • Установить защитный кожух и скобу суппорта.
  • Закрутить болты крепления защитного экрана и застопорить.
  • Поставить суппорт с тормозными колодками на место.
  • Поддомкратить машину.
  • Поставить и закрепить колесо.
  • Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Другие варианты

Конечно кроме данных производителей, есть масса других, но на клиентах я не экспериментирую. Долгое время мы работали с подшипниками LHA (словакия). Качество было на твердую четверку. Подшипники были в «черненых корпусах». Что это за покрытие не скажу, но пробег был очень хороший.

В продаже появилось очень большое количество ступичных подшипников с пластиковым сепаратором. Производители и продавцы говорят о пониженной шумности узла. Но умалчивают об унизительно маленьком ресурсе этих подшипников. Много раз разбирали кулак, пластиковый сепаратор даже не находили, иногда его размалывает в пыль. Будьте внимательны.

Резюме. Установка подшипников только со стальным сепаратором. Крайне желательно чтобы подшипники были повышенной грузоподъемности, серия А. Грамотная установка и применение хорошей смазки. Периодическая регулировка узла. Достаточно это делать во время смены масла. То есть раз в 7 тыс.км.

Ступичный подшипник нива, проблема

Проблемку я хочу живописать на конкретном примере. То что ситуация с запчастями, в маленьких городах и весях, совсем плоха, это мне хорошо известно. Но иногда «весело» и в городах миллионниках. Жалуется постоянный клиент из Казани: вы говорите, что русские подшипники хорошие по качеству. У нас все магазины торгуют ступичными подшипниками тольяттинского завода, в синеньких коробочках. Ходят очень мало, от 5 до 10 тыс км. Ставили в разных сервисах, разными руками. Конец цитаты. Не хотелось расстраивать татарских нивоводов, но пришлось: тольяттинского подшипникового завода в природе НЕ СУЩЕСТВУЕТ )))

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Подшипники нива

Другие варианты

Конечно кроме данных производителей, есть масса других, но на клиентах я не экспериментирую. Долгое время мы работали с подшипниками LHA (словакия). Качество было на твердую четверку. Подшипники были в «черненых корпусах». Что это за покрытие не скажу, но пробег был очень хороший.

В продаже появилось очень большое количество ступичных подшипников с пластиковым сепаратором. Производители и продавцы говорят о пониженной шумности узла. Но умалчивают об унизительно маленьком ресурсе этих подшипников. Много раз разбирали кулак, пластиковый сепаратор даже не находили, иногда его размалывает в пыль. Будьте внимательны.

Резюме. Установка подшипников только со стальным сепаратором. Крайне желательно чтобы подшипники были повышенной грузоподъемности, серия А. Грамотная установка и применение хорошей смазки. Периодическая регулировка узла. Достаточно это делать во время смены масла. То есть раз в 7 тыс.км.

Ступичный подшипник нива, проблема

Проблемку я хочу живописать на конкретном примере. То что ситуация с запчастями, в маленьких городах и весях, совсем плоха, это мне хорошо известно. Но иногда «весело» и в городах миллионниках. Жалуется постоянный клиент из Казани: вы говорите, что русские подшипники хорошие по качеству. У нас все магазины торгуют ступичными подшипниками тольяттинского завода, в синеньких коробочках. Ходят очень мало, от 5 до 10 тыс км. Ставили в разных сервисах, разными руками. Конец цитаты. Не хотелось расстраивать татарских нивоводов, но пришлось: тольяттинского подшипникового завода в природе НЕ СУЩЕСТВУЕТ )))

Как снять ступичный подшипник на ниве

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

  • гул во время поворота;
  • гул во время обычной езды на загруженном автомобиле;
  • гул при езде на пустом автомобиле;
  • постоянный гул, нарастающий во время поворотов;
  • сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

  • в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
  • случается, что различные загрязнения и влажность проникают вглубь подшипника;
  • это является причиной поломки в 18% случаев;
  • также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Необходимые инструменты для работы

  • Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
  • Ключ для откручивания колёсных гаек;
  • Плоская отвёртка. Чтобы снять защитный колпачок;
  • Головка на 27;
  • Бородок слесарный. Для расправления буртика ступичной гайки;
  • Молоток;
  • Гаечные ключи на 10, 17, 19 и 22;
  • Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
  • Тиски;
  • Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

  • Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
  • Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
  • Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
  • При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
  • Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
  • Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
  • Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
  • Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
  • Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
  • Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
  • Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
  • Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
  • При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

Ступица Нивы Шевроле

Ступица – это механизм автомобиля, представляющий собой вращающийся элемент, к которому крепятся колеса. Внутри этого элемента (в отверстии) установлены подшипники, которые исполняют роль сглаживания движения автомобиля. Чем больше диаметр ступичного диска, тем конструкция механизма является прочнее. Для того чтобы избежать перекосов, производители изготавливают ступицы с большими размерами, чем диаметр отверстия для установки.

К ступице крепятся тормозные колодки и фланцы полуосей. Таким образом, наличие данного механизма дает возможность использовать автомобиль в полной мере:

  1. Надежность крепления колесного диска;
  2. Возможность вращения колеса;
  3. Держание элементов АБС;
  4. Передача вращающего момента от полуоси к колесу;
  5. Представляет собой основание для закрепления тормозной системы и фланцев.

Изготавливаются детали механизма из чугунных материалов или различных сплавов металлов путем токарно-фрезерных обработок. Ступица имеет вид округлого обода с расположенными на нем отверстиями, а также одним основным отверстием посередине, которое обусловлено сложностью конфигурации.

Крепится ступица на автомобиль с помощью подшипников, которые устанавливаются на ось вращения или балку приводного моста. На ступице имеется так называемый фланец, к которому крепится тормозной диск или барабан(для барабанных тормозов).

Механизм устройства: назначение и поломки ступицы

Теперь рассмотрим назначение основных узлов конструкции детали:

  • Обод. Имеет отверстия для установки шпилек, на которые впоследствии крепится колесо.
  • Внутреннее отверстие. Предназначено для установки подшипников (роликовых).
  • Отверстие со шлицами. Предназначено для монтажа изделия на полуось ШРУСа.

В ходе эксплуатации автомобиля Шевроле Нива возникает износ подшипников, который требует осуществления замены. Эксплуатируя Шевроле Ниву по дорогам с плохим покрытием или по бездорожью, периодически возникают различного рода неисправности. Но чаще всего неисправностям подвергается ходовая часть автомобиля Нива Шевроле – ступичный узел. Причины, по которым может быть нарушена работа этих узлов:

  1. Отсутствие смазочного материала в механизме устройства;
  2. Смазочный материал низкого качества;
  3. Некачественные подшипники;
  4. Несвоевременное проведение регулировки подшипников. Регулирование подшипников должно проводиться с точностью до микрона, чтобы добиться высокой эффективности работы механизма.
  5. Неправильная эксплуатация транспортного средства. Самое простое: не отключение блокирования межосевого дифференциала при выезде на асфальтное покрытие.

Решается проблема с помощью замены ступичного узла, но цена вопроса бьет по карману. К тому же не исключается вероятность выхода из строя механизма после его замены и преодоления пары тысяч километров. Решить проблему можно следующим образом – установить нерегулируемый ступичный узел.

О положительных свойствах нерегулируемых элементов

Итак, произвести регулировку подшипника практически невозможно из-за сложной конструкции ступичного механизма. Какие бы то ни устанавливались подшипники в устройстве ступицы (шариковые или роликовые), их нельзя затягивать гайкой до упора. Это приведет к тому, что колесо попросту не будет вращаться или заклинит на ходу. К тому же затруднительно произвести компенсацию несоосности мест установки подшипников в поворотном кулачке. Решить проблему можно проведением регулировок каждые 2-3 тыс. км пробега.

Но существует более конструктивный подход, который пользуется популярностью среди Шниваводов – это установка нерегулируемого механизма в сборе с несъемным подшипником. Данный механизм имеет такие качественные показатели:

  1. Не требуется обслуживание элементов конструкции (регулировки, смазки);
  2. Исключена возможность проворачивания подшипника в устройстве за счет его несъемной конструкции;
  3. Отсутствует необходимость проведения регулярной смазки ступицы. Он с завода заправляется специальной долговечной смазкой;
  4. Снижено трение в узле за счет работы шарикового подшипника;
  5. Исключена возможность износа посадочных мест на поворотном кулачке;
  6. Подшипник затягивается на производстве и не требует регулировки, что характеризуется качеством его работы;
  7. Отсутствует необходимость замены подшипника.

Есть ли альтернатива постоянному ремонту?

Надо признать, но ступично-подшипниковый узел нивы 4х4, являясь одним из самых нагруженных в машине, так и не научился быть надежным. Что виной, плохие комплектующие или ошибки при проектировании, разобраться не просто. Однако опыт владельцев подсказывает использовать альтернативные варианты, например, заменить «сток» на двурядные подшипники (IVECO, Москвич и т.д.).

В отличие от стандартного:

  1. Узел не требует регулировки и смазки – все настройки произведены с завода.
  2. Отсутствует вероятность проворота;
  3. Износ посадочных мест минимален;
  4. Имеет увеличенный срок службы.

Сложность внедрения заключается в необходимости расточки ступицы под двурядный подшипник, а также относительно высокая стоимость компонентов. Зато краткосрочных попыток поменять снова ступичный подшипник, скорее всего, уже не последует.

Варианты усиления ступиц на Ниву

Неправильная регулировка зазора ступицы может обратиться для владельца автомобиля серьёзной проблемой. Последствия могут быть разными, от частого разрушения подшипников, что требует постоянной их замены, до заклинивания подшипника на ходу, разрушения ступичного узла и возникновения аварийной ситуации. Теоретически, каждый владелец знает, что для решения проблемы необходимо отказаться от конических подшипников в ступицах колёс. Существует два основных варианта решения проблемы: установка нерегулируемых ступиц или переделка деталей под двухрядные подшипники.

Установка нерегулируемых ступиц на Ниву

Первый вариант модернизации предусматривает покупку нового усиленного ступичного узла Нивы, который имеет значительные преимущества по сравнению со штатными изделиями.

Преимущества использования усиленного узла ступицы:

  1. Исчезает надобность корректировки теплового зазора;
  2. Повышается качество езды транспортного средства в условиях полного бездорожья за счёт усиленной ступицы и установки более надёжного и прочного подшипника;
  3. Появляется возможность осуществить монтаж большей резины и колёсных дисков с увеличенным вылетом;
  4. Закрытая конструкция подшипника и двойная защита пыльниками и сальниками с двух сторон предотвращает попадание в него воды, пыли и грязи, что значительно повышает срок его службы;
  5. Уменьшается сила трения в подшипниках, что благоприятно отражается на динамике Нивы на дороге, увеличивается накат транспортного средства.

Комплект состоит из двух кулаков с запрессованными подшипниками, двух ступиц и двух пыльников

Важно при покупке уточнить, на сколько шлицов у вас ступица, чтобы не было неприятностей с установкой. Имеются комплекты на Ниву, которые идут на 22 шлица и на 24

Специалисты советуют производить установку усиленных узлов в сервисных центрах, однако, справиться с заменой можно и самому, так как для монтажа не потребуются никакие дополнительные доработки

Важно при установке новых деталей использовать также новые колёсные шпильки и гайку. А также необходимо провести смазку всех элементов для предотвращения их закисания и перед установкой суппорта, провести его очистку, что положительно скажется на ходе колодок транспортного средства

Единственным недостатком такого усовершенствования машины является высокая цена ступичного узла. Второй вариант усиления предусматривает переделку ступицы под двухрядный подшипник и характеризуется минимальными финансовыми затратами.

Переделка ступицы под двухрядный подшипник своими руками

Для переделки детали потребуется приобрести два двухрядных подшипника и стопорные кольца от Москвича 2141. Можно покупать штатные изделия или импортные аналоги подшипников. Импортные изделия характеризуются более высоким качеством.

Усиление ступицы предусматривает токарные работы, потому надо будет найти мастера, который согласится выполнить расточку ступицы под посадочный радиус новых подшипников 37 миллиметров, выточит усиленные внутренние и наружные опорные шайбы, толщиной десять с половиной миллиметров, и произведёт шлифовку поворотных кулаков согласно чертежам. Чертежи можно найти в интернете или создать самому, имея в наличии все необходимые детали

Особое внимание надо обратить на доработку поворотных кулаков, так как требуется координатная шлифовка изделий, и не каждый мастер возьмётся за эту работу

Некоторые специалисты советуют устанавливать подшипники от AUDI, тогда придётся осуществлять доработку только поворотных кулаков. Подшипники становятся без дополнительных переделок ступицы.

После проведения токарных работ остаётся только запрессовать изделие в ступицы и собрать нерегулируемые ступичные узлы в обратном порядке. Новый подшипник идёт уже со специальными резиновыми уплотнителями, потому потребность в установке штатных сальников отпадает. При сборке ступицы и тормозных дисков не забудьте поставить изготовленные опорные кольца.

Модернизированный узел ступицы в собранном виде устанавливается на транспортное средство, и гайка теперь зажимается как можно жёстче. Её регулировать больше не придётся.

Такая модернизация ступичного узла избавит владельца автомобиля от проблем с ним, гул во время движения больше не будет беспокоить.

Видео инструкция

Ступица Нива переднего колеса непривычно отличается от всех остальных моделей «жигулёвской» линейки. Полный привод обязывает вносить конструкционные изменения, ведь передние колёса также обязаны иметь механизм передачи вращения от трансмиссии. Поэтому, прежде чем приступать к ремонту, необходимо изучить устройство узла и освоить алгоритм выполнения ремонтных работ.

Устройство и особенности cтупицы переднего колеса Нива Шевроле

Постоянный или временный полный привод, вождение в экстремальных условиях, а также более жесткая амортизация подвески вынуждают периодически обращаться к такой процедуре, как ремонт подшипников. Ступица является несущей конструкцией, соединяющей колесо и вал. Необходимость передачи вращения усложнила ее строение, но подход к устройству узла подшипников и их конструкции остался прежним.

За вращение ступицы на валу поворотного кулака отвечают два конических (или конусных) роликовых подшипника. Подобное решение встречается во всех ВАЗовских моделях и автомашинах других производителей. Особенность его заключается в возможности регулирования люфта. Этот узел колеса испытывает значительные нагрузки и, конечно, изнашивается. В ходе эксплуатации можно заметить, что постепенно увеличивается люфт, то есть появляется осевое колебание колеса.

Если виновником являются подшипники, то люфт устраняется подтягиванием гайки ступицы. Чем сильнее мы затягиваем гайку, тем сильнее наружная и внутренняя обойма подшипника прижимаются друг другу и зажимают ролики. В итоге гайку закрутить можно до такой степени, что колесо перестанет крутиться. Если её ослабить, то колесо закрутится снова. Минимально допустимый люфт должен присутствовать, ведь это зазор для теплового расширения деталей.

Нива Шевроле — замена подшипника ступицы своими руками

Учитывая, что ступица переднего колеса Нива Шевроле по устройству не отличается от прежних моделей, процесс их ремонта будет выглядеть одинаково. Прежде чем приступить к ремонту ходовой части автомобиля Нива любой из модификаций, обязательно посетите автомойку, где под хорошим давлением следует вымыть переднюю подвеску. Этот совет касается всех автомобилей, но для внедорожника он наиболее актуален. Обычного гаражного комплекта инструментов вполне достаточно для начала работ, но ещё пригодится специальное приспособление для выпрессовки пальцев шарниров. Работы выполняются в следующей последовательности:

  1. передняя часть автомобиля подвешивается домкратом и фиксируется;
  2. снимается колесо, тормозные колодки с суппортом;
  3. раскручивается и выпрессовывается палец бобышки поворотного рычага;
  4. откручиваются болты крепления шаровых шарниров;
  5. откручивается гайка и ступица снимается вместе с шарнирами.

Когда узел оказывается в руках, то подшипники становятся доступными для проверки и ремонта. Независимо от того, будет производиться замена подшипника или нет, сальники меняются обязательно. После того, как внутренняя обойма и ролики подшипников извлечены, они вместе с внешней обоймой в ступице промываются керосином. После промывки можно оценить состояние подшипников.

Процесс замены — пошагово

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:1 ) Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.2 ) Выпрессовка старых деталей.3 ) Запрессовка новых ступичных подшипников (их по два на каждое колесо).4 ) Обратно собираем узел и затягиваем гайку и производим регулировку зазора.Для ремонта потребуется стандартный набор слесарного инструмента . • Съемники для выпрессовки шарового пальца и внутреннего кольца изношенной детали. • Еще нужен мощный торцевой ключ размером 30 мм, чтобы ослабить гайку. • Отвертка, чтобы открутить тормозной суппорт. Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция27 , подшипник — позиция9 )

Требуемый комплект инструментов для работы: • Торцевой ключ с длинным основанием; • Набор головок и трещотка; • Круглогубцы; • Молоток; • Оправка или труба для выпрессовки; • Съемник с лапками (по возможности); • Домкрат и тиски; • Динамометрический ключ для правильной затяжки гайки ступицы.Начинается первый этап со следующих действий:1 . Домкратом поднимаем требуемую сторону, заранее ослабляем ступичную контргайку, снимаем колесо, кладем его под лонжерон, сверху еще 2 доски и брусок, ставим на этот упор машину.

2 . Поднимаем домкратом за нижний рычаг подвески, так, чтобы максимально сжать пружину, ставим надежную подставку под нижний рычаг, домкрат можно оставить.

3 . Колесо выворачиваем в сторону меняемой, откручиваем скобу суппорта, снимаем суппорт и колодки, сам суппорт подвешиваем на проволоке за пружину, стараясь не нагружать тормозной шланг. Выворачиваем колесо в сторону противоположную от меняемой. Откручиваем датчик АБС (болт на 8).

4 . Расшплинтовываем, откручиваем гайку шарового пальца рулевой тяги, выбиваем палец съемником (либо как вариант откручиваем сошку рулевого механизма от поворотного кулака, гайку шарового пальца рулевой тяги не трогаем). Откручиваем гайку ступицы головка на 27. Откручиваем по 3 болта на 13 крепления верхней и нижней шаровых опор. Гайки самого шарового пальца не трогаем.

5 . Всё: теперь вся ступица вместе с тормозным диском, поворотным кулаком и двумя шаровыми на нем должна сняться со шлицов ШРУСа. Снимать необходимо аккуратно, без перекосов. Разнимаем тормозной диск от ступицы. Снимаем защитный экран суппорта, откручиваем снимаем сошку рулевого механизма.

6 . Зажимаем поворотный кулак в тисках. Удаляем любым удобным способом старые сальники (монтировка).

7
8

Регулировка ступичного подшипника НИВА Шевроле

1 . После сборки узла, затягиваем контргайку моментом 19,5 Н.*М (или 1,95 кгс.м), проворачивая в стороны саму ступицу.2 . Ослабляем обратно, и затягиваем уже моментом 6,8 Н*М (или 0,68 кгс.м).3 . Проверяем зазор согласно схеме, пределы от 0,02 до 0,08 мм.4 . Стопорим контргайку, загибая края.

Про необслуживаемые подшипники

Хороший способ усилить подвеску — это поставить нерегулируемые двухрядные ступичные роликоподшипники на Ниву вместо штатных. Но есть один нюанс — такие изделия имеют другой наружный диаметр, для решения этой проблемы есть 2 пути: расточить «родные» кулаки или купить и поставить готовый комплект. подойдет подшипник фирмы SKF с маркировкой IVEKO BTH-1024 C.

Подшипник передней ступицы Нива

Нива является одним из знаменитых автомобилей отечественного происхождения. Справедливости ради стоит отметить, что в конце 70-х эта модель была удостоена золотой медали и признана лучшей в своем классе. Но какой бы машина не была, во многом ее безотказная работа связана с запчастями, которые для нее приобретаются

Поэтому важно не экономить на деталях, особенно если это подшипники Нива

Типы подшипников для Нивы и их расположение в конструкции

В зависимости от модели этой марки автомобиля и модификации, могут быть использованы разные виды подшипников. Вот, например, список подшипников, применяемый для распространенных машин Нива 2121.

  1. Двигатель, сцепление. Применяется однорядный радиальный шарикоподшипник.
  2. Водяной насос. Двухрядный радиальный шарикоподшипник, при этом заменой внутренних колец в конструкции служит валик.
  3. КПП. Здесь может быть использован однорядный радиальный шарикоподшипник, обычный или со стопорной канавкой. Также игольчатый, роликовый радиальный, радиально-упорный двухрядный.
  4. Раздаточная коробка – однорядный радиальный шариковый, радиальный роликовый.
  5. Передний мост. Применяют шарикоподшипники радиальные однорядные, в том числе со стопорной канавкой, роликовые конические.
  6. Задний мост. Радиальный шарикоподшипник однорядный, роликовый конический однорядный.
  7. Подшипник ступицы Нива – роликовый конический однорядный.
  8. Генератор. Шариковый радиальный однорядный.

Подшипники на Ниву 4х4

Часто владельцы жалуются, что штатный подшипник ступицы Нива нуждается в постоянной регулировке. Из-за нехватки времени этого многие не делают, и в процессе эксплуатации машины появляется гул, воющие и свистящие звуки, которые говорят о том, что подшипники вышли из строя. Кто-то полностью меняет деталь на аналогичную, а некоторые заменяют штатные подшипники на двухрядные или нерегулируемые.

Преимущества нерегулируемых подшипников:

  • не нуждается в регулярной смазке и затяжке в процессе эксплуатации авто;
  • не проворачиваются на ступице;
  • долговечность;
  • минимизация трения в ступичном узле;
  • отсутствие износа посадочных мест.

Установка двухрядных подшипников вместо штатных, более сложная. Как правило, приобретается аналог такого подшипника, потому что двухрядный ступичный подшипник Нива отсутствует в продаже в принципе, а затем мастер подтачивает его под нужные размеры и устанавливает. И вы на долгие годы забываете о регулировке, гуле, шуме.

Нива Шевроле и ее слабые места

Эта модель автомобиля достаточно тяжелая, и создана для бездорожья. Поэтому не мудрено, что именно подшипники Нива Шевроле признаны слабым местом авто. Подшипники есть и в задней части подвески, и в передней. Передвижение по ухабистым дорогам сильно их изнашивает, что приводит не только к повышенному износу резины, но и потере управляемостью машины.

Неисправный подшипник передней ступицы Нива определить достаточно просто. Появляется усиленный люфт колес, стук, скрежет или гул при движении. При возникновении таких нарушений, лучше всего произвести замену запчасти, тем более сделать это можно самостоятельно, имея под рукой привычные автомобильные инструменты.

  1. Поднять автомобиль домкратом, и открутить колесо.
  1. Демонтировать суппорт и тормозные колодки.
  1. При помощи молотка отсоединить тормозные диски от ступицы, а затем вынуть конусную втулку.
  1. Разогнуть стопорную пластину и открутить ее, используя ключ.
  1. Затем отсоединяем поворотный кулак. Проще всего демонтировать его уже вместе со ступицей и шаровыми, а потом уже разъединять их.
  1. Извлечь внутренний подшипник ступицы Нива точным ударом молотком по тыльной стороне.
  1. Подденьте отверткой или другим плоским инструментом сальник, а затем извлеките внутреннее кольцо, тем самым открыв путь к подшипнику ступицы.
  1. Демонтировать старый подшипник, а на его место запрессовать новый, используя трубу и деревянные накладки.
  1. Произвести сборку конструкции.

Важно, чтобы передняя ступица Нива менялась одновременно с обеих сторон. Иначе новая деталь быстро износится

Автомобиль Нива передний подшипник может иметь самый качественный и дорогой, но если замена произведена только с одной стороны, будьте готовы к скорому повторному ремонту.

Самостоятельная замена поврежденного элемента

Ремонт ступицы своими руками потребует смотровой ямы или подъемника. Нужно вывесить переднюю часть машины, чтобы организовать полный доступ к узлам. Дальнейший демонтаж после снятия колеса происходит исключительно в строгой последовательности. Схема ремонта демонтажа передней ступицы Нивы 2121:

  1. Снять направляющую колодку и суппорт. Зафиксировать чем-либо под днищем авто, чтобы полностью не демонтировать тормоз.
  2. Снять гайку ступичного подшипника и вынуть конусную втулку.
  3. С помощью зубила отогнуть стопор гайки фиксации рычага переднего кулака.
  4. Повторить процедуру на заднем крепеже.
  5. Снять обе гайки и пластину стопора (понадобится ключ на 19).
  6. Отклонить рычаг в сторону от кулака и отсоединить тормозные шланги.
  7. Снять крепления и весь кулак.
  8. Разъединить ступичное основание (диском тормоза) от кулака.
  9. Вытащить сальник с помощью отвертки.
  10. Достать нижнее кольцо, внутренний сектор внешнего подшипника и сепаратор
  11. Повторить процедуру со вторым подшипником.
  12. Внешнее кольцо второго элемента извлекается аналогично.

Далее извлекается разрушенный элемент, полностью убирается отработанная смазка. Полость под новую деталь обрабатывается новым составом и производится сборка в обратной последовательности. Для запрессовки деталей стоит подобрать подходящий по диаметру отрез трубы.

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

  • Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
  • Надеть на шпильки накидные ключи и закрепить их гайками.
  • Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
  • Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
  • Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

  • Расправить поясок гайки.
  • Открутить ее накидным ключом.
  • Установить новую гайку и затянуть с усилием 2 кгс*м.
  • Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
  • Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
  • Проверить люфт ступицы.
  • Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
  • Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

  • Потуже затянуть гайку.
  • Провернуть колесо на несколько оборотов.
  • Проверить люфт.
  • При необходимости немного ослабить или подтянуть гайку.
  • Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
  • Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

  • Домкрат, баллонный ключ, зубило, молоток.
  • Стандартный комплект отверток и ключей.
  • Съемник полуоси.
  • Газовая (бензиновая) горелка или муфельная печь.
  • Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
  • Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

  • Установить машину на ровную площадку.
  • Поставить противооткатные башмаки или кирпичи под передние колеса.
  • Поддомкратить машину.
  • Снять колесо.
  • Подставить упор под задний мост.
  • Открутить крепление тормозного барабана.
  • Демонтировать деталь.
  • Открутить гайки, удерживающие подшипник.
  • Нагрузить задний мост, опустив его на подставку.
  • Выдернуть полуось при помощи съемника.
  • Подвесить тормозной механизм на проволоку.
  • Сбить стопорное кольцо, используя зубило, молоток и болгарку.
  • Расколоть обоймы подшипника ударами зубила.
  • Удалить ржавчину и грязь с посадочной поверхности.
  • Поставить новый подшипник на место.
  • Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
  • Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

https://youtube.com/watch?v=RdXcXbHjaRI

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
