Значки на панели приборов Нива 21213
В соответствии с международными правилами, лампы на приборке Шевроле Нива различаются по цвету на 3 основные категории:
· зеленые и синие – информационные, сигнализируют о включении определенных элементов, например: индикаторы поворота, габаритные огни, дальний свет.
- желтые индикаторы – несут важную информацию о состоянии автомобиля, например: низкий уровень топлива, CHECK ENGINE.
- красные – аварийные сигналы: неисправность тормозной системы, низкий уровень масла и пр. При индикации красных ламп на панели приборов эксплуатация автомобиля запрещена до проведения диагностики и устранения причин.
Комбинация приборов панели представляет собой набор контрольных ламп, шкалы спидометра и тахометрв, атак же указатели уровня топлива и температуры двигателя. На новой ПП с 2099 года, стрелки приборов спидометра и тахометра уже управляются электроникой.
Новая панель приборов во многом имеет то же устройство, что и у семейства автомобилей Самара-2. Так, отличительной особенностью от предыдущей приборки стало наличие дисплея с суточным и общим пробегом. Дополнительный дисплей показывает температуру окружающего воздуха и текущее время.
Расшифровка значений на панели приборов:
Температура охлаждающей жидкости. Запрещается передвигаться на автомобиле и заводить двигатель, если стрелка находится в красной зоне. В данном случае требуется срочная диагностика.
Тахометр – показывает данные с датчика положения коленчатого вала. Красной зоной отмечена критическая частота вращения, при которой двигатель может получить критические повреждения.
лампа левого указателя поворота.
лампа правого указателя поворота.
спидометр.
шкала уровня топлива. Если стрелка находится в крайней нижней отметке, в баке сохраняется небольшой запас, которого хватит примерно на 10-20 километров пробега.
лампа низкого уровня топлива
Если она загорается, то значит, что в баке осталось не более 5 литров топлива.При этом важно помнить, что автомобиль определяет уровень топлива относительно правильно и возможны некоторые отклонения, в зависимости от конкретных условий. Так, например, при движении в гору, основной запас может быть сосредоточен в противоположной от топливного насоса части бака и в результате, несмотря на значения приборов, двигатель может заглохнуть.
Габаритные огни.
Лампа индикации неисправности тормозной системы
В зависимости от типа приборки, показывает низкий уровень тормозной жидкости, либо неисправность электронного узла тормозной системы. Данная лампа может загораться при запуске двигателя, затем должна погаснуть после самодиагностики системы. Запрещается передвигаться на автомобиле, если индикатор горит постоянно.
Индикация включения дальнего света.
Сброс суточного пробега. Осуществляется при нажатии и удержании кнопки в течение 5 секунд.
Дисплей с индикацией суточного/общего пробега.
Неисправность ABS/Check Engine – в зависимости от версии приборки.
Check Engine/ Аварийная сигнализация – в зависимости от версии ПП.
Часы/Температура окружающего воздуха/Напряжение бортовой сети. Переход между режимами осуществляется кратковременным нажатием на кнопку 11. При понижении температуры воздуха ниже +20С дисплей сам переходит в режим индикации температуры. Чтобы настроить часы необходимо вращать кнопку 11 по часовой стрелке для установки минут и против часовой стрелки, чтобы выставить часы.
Разряд / неисправность АКБ.
Неисправность тормозной системы / включенный стояночный тормоз. Если лампа загорелась во время движении, то это свидетельствует о низком уровне тормозной жидкости в системе.
Низкий уровень масла в двигателе.
Не пристёгнутый ремень водителя / переднего пассажира. Горение лампочки в этом случае будет сопровождаться звуковой индикацией.
На приборной панели, устанавливающейся до 2009 года, отсутствуют цифровые дисплеи.
Варианты тюнинга
Выбор вариантов для тюнинга не особо большой:
- Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
- Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
- Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.
1. Приборка с диодной подсветкой
2. Цифровой контрольный щиток
3. Приборка с т.н. колодцами
Тюнинг приборной панели Шевроле Нива
Замена радиатора печки Шевроле Нивы актуальна перед зимой
Отсоединяем от нее колодки жгутов проводов. Снимаем комбинацию приборов. Замена ламп на панели приборов Лампы комбинации приборов: Вид на плату сзади.
Когда приборная панель у нас в руках, переворачиваем её лицом вниз и находим пластиковые патроны ламп подсветки и контрольных ламп. Чтобы вынуть их, достаточно провернуть корпус патрона против часовой стрелки.
Снятие приборной панели в Шевроле Нива (ВАЗ 2123)
Патрон вынимаем, из него достаём старую лампу, а новую устанавливаем на её место. Вставляем патрон в плату, проворачиваем для фиксации по часовой стрелке. Не обошел шевроле нива замена приборной панели рестайлинг и панель приборов Нивакоторая в своем первоначальном варианте имела вид и характеристики, представленные ниже. Ее характерными особенностями являются простая и удобная компоновка контрольно-измерительных устройств, угловатый корпус, безбликовая облицовка, хорошо просматриваемый из-за рулевого колеса приборный щиток.
Еще один важный индикатор, позволяющий водителю контролировать работоспособность генератора и АКБ — лампа заряда аккумулятора, находящаяся слева от приборного щитка.
Если индикатор мигает чаще, чем обычно, это может свидетельствовать о перегорании лампочки.
Правый поворотник. Спидометр, этот девайс позволяет водителю знать, с какой скоростью движется транспортное средство. Спидометр соединяется с раздаточной коробкой посредством электрического привода.
Контроллер уровня горючего в бензине, на Шеви Нива используется электромагнитное устройство, функционирующее только при активированном зажигании. Когда зажигание выключено, стрелка контроллера перемещается вниз шкалы.
Индикатор резерва горючего в бензобаке, появляется на приборке, когда уровень топлива в системе составляет около Лампочка активации габаритных огнейпоявляется на щитке при шевроле нива замена приборной панели соответствующей оптики. Символ аварийного состояния тормозной системы, появляется в том случае, если в расширительном бачке уровень тормозной жидкости снизился то критического уровня. Индикатор включения дальнего освещения. Клавиша, позволяющая сбросить показания суточного пробега. Также с помощью этой кнопки можно переключиться на часы или датчик температуры наружного воздуха.
Варианты самостоятельного тюнинга приборной панели Шевроле Нивы
Экран, на котором отображается общий, а также суточный пробег автомобиля
Чтобы такого не произошло внезапно, то надо брать во внимание такие признаки, связанные с радиатором салонным также его называют теплообменником: Если же нет течи антифриза в местах соединений, то значит, что все такие нужна замена радиатора печки
И потом, это можно увидеть один раз взглянув на радиатор, если он весь в потеках, то понятно, что его надо либо ремонтировать, либо менять. Затем надо выбрать новый радиатор печки, обычно их производят из алюминия или меди, хороши и те, шевроле нива замена приборной панели другие, кому уже какой нравится. Очень часто на пересечении цветовых границ может обнаружиться присутствие брака. Выбирая цвет, не забывайте и о том, что белые светодиоды дают голубоватый оттенок, поэтому лучше продумать освещение заранее.
Установка Приложите купленную накладку к приборной панели и обведите все составляющие и символы, чтобы, когда вы обрежете лишнее, накладка легла ровно.
После чего снимите старую и приклейте на её место новую. Это, наверное, самое сложное во всей процедуре. Также многие любят менять цвет приборных стрелок, чаще всего в белый, так как он выигрышно отражает диодную подсветку циферблата.
Предохранители:
F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.
F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.
F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.
F4 (10 А) — резервный предохранитель.
F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.
Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.
F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.
F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.
Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.
Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.
F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).
Аналогично реле К7.
F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.
F10 (20 А) — резервный предохранитель.
F11 (5 А) — лампы правых габаритных огней.
F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.
F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.
F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель.
F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.
F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.
F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.
Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.
F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.
F20 (7,5 А) — резервный.
Обозначения символов на панели приборов Нивы Шевроле
Стоковая версия 2004 года имеет ряд механических указателей и аналоговых значков. На фото выше пронумерованы элементы панели. Описание символов приведено ниже.
| Номер | Значение |
| 3/4 | Стандартные поворотники также загораются при активации аварийной сигнализации. |
| 7 | Указатель минимального количества топлива в баке. Заправьтесь. |
| 8 | Этот индикатор указывает на включение габаритных огней. |
| 9 | Тормозная система находится в аварийном состоянии. Требуется выполнить диагностику системы. |
| 10 | Включен дальний свет головной оптики. |
| 12 | Цифровой указатель пробега, сверху общий – снизу суточный. |
| 13 | Эта индикация обозначает наличие поломок в двигателе. При этом, требуется немедленно отправиться на СТО. |
| 14 | Индикатор включения аварийки. |
| 15 | Цифровой дисплей – указатель суточного времени. Также при самодиагностике здесь отражается код ошибки. |
| 16 | Аккумулятор разряжен. Проверьте генератор и его приводной ремень. |
| 17 | Лампочка активации ручного тормоза. |
| 18 | Давление масла в картере двигателя слишком низкое. |
| 19 | Резервный индикатор. |
Также на приборке есть дополнительный ряд лампочек, вынесенный за пределы щитка.
Здесь описание индикаторов выглядит так.
| Номер | Назначение |
| 1 | Пустой |
| 2 | Блокировка межсевого дифференциала включена. |
| 3 | Иммобилайзер активирован. |
| 4 | Имеются проблемы в работе модуля АБС, нужно полностью проверить все устройство. |
| 5/7 | Резервные лампы. |
Кнопки на панели
Кнопочные выключатели расположены справа от щитка приборов. Дальнейшее описание приведено по порядку слева на право.
- Кнопка аварийного выключателя.
- Обогреватель стекла задней двери.
- Выключатель передних и задних (расположен рядом) противотуманок. Если таковые установлены на авто.
- Вариативно может отвечать за включение омывателя/очистителя ветрового стекла.
- В последнем гнезде располагается стандартная заглушка для дополнительного прибора.
Восклицательный знак на приборке Шнивы: что означает
Указывает на наличие проблем в электронных системах авто. Проверьте дополнительные индикаторы, которые загораются одновременно. Часто подобное сопровождается тем, что машина не заводится.
Водители в основном ищут причины в узлах:
- стартер;
- система зажигания;
- тормозной модуль;
- проводка машины.
SRS на приборке Chevrolet Niva
Если на щитке Шнивы загорается индикатор — говорит только о наличии проблем в системе безопасности авто. Проверьте подушки, датчики ремней и проводку.
Описание и место расположение
1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем. Четвертый блок реле находится над педалью газа.
Приборная панель (щиток) – это своего рода экран, глядя на который, водитель получает необходимую информацию о работе той или иной системы автомобиля. Без нее трудно бы было контролировать скорость движения, пробег, давление масла или температуру охлаждающей жидкости.
Что представляет собой рассматриваемая нами панель приборов? «Шевроле-Нива» оборудована щитком, который отвечает всем современным требования. Он достаточно удобен и в меру информативен, чтобы водитель, не отвлекаясь от процесса управления машиной, имел возможность знать обо всех рабочих процессах, и вовремя смог предупредить неисправности.
Приборная панель на Ниве достаточно удобная и информативная, находится она с водительской стороны над рулевой колонкой. Такое расположение помогает водителю не отвлекаться во время поездки и следить за показаниями всех датчиков не поворачивая головы.
Давайте рассмотрим более подробней устройство щитка, а так же за что отвечает каждый прибор:
- Датчик помогающий контролировать температуру хладагента. По мере того как нагревается двигатель начинает подниматься стрелка. Нужно следить за тем чтобы стрелка не пересекала красную зону, если это произошло значит двигатель перегрелся.
- Тахометр, данный элемент измеряет обороты коленвала
- Левый поворотник
- Правый поворотник
- Спидометр, информирует водителя о скорости движения. Он соединяется при помощи электрического привода с раздаточной коробкой
- Показывает уровень бензина в баке
- Отвечает за резерв топлива в баке, и активируется когда в нем остается около 6 литров
- Габаритные огни
- Отвечает за тормозную систему, и загорается в случае каких либо неисправностей
- Дальний свет
- Благодаря ей можно скинуть показания дневного пробега, а так же переключатся на часы и температуру
- Показывает суточный пробег
- Check Engine, он всегда загорается при включении зажигания, после чего должен сразу гаснуть если продолжает гореть то это предупреждает о том что имеются неисправности в двигателе.
- Аварийная сигнализация
- На этом экране можно увидеть время, и температуру
- Предупреждает что АКБ не заряжается, это может быть связанно с тем что вышел из строя генератор или регулятор напряжение
- Информирует о том что включён ручной тормоз
- Индикатор который показывает что в двигателе низкое давление. Если после того как завели машину он не погас и продолжает гореть, то это может говорить о том что в двигателе недостаточное количество масла или низкое давление.
- Является резервным
Что представляет собой торпеда
На всех автомобилях установлена приборная панель (доска), которая расположена впереди салона. В автомобиле Нива Шевроле она представляет собой пластиковую обшивку, на которой находятся практически все элементы управления автомобилем. Панель хоть и не является обязательной деталью для движения авто, но без нее езда превращается в сплошное недовольство. Под панелькой находятся детали, которые время от времени могут выходить из строя. И порой, чтобы добраться до них, необходимо, как говориться, разобрать полмашины. Рассмотрим подробнее этапы снятия торпеды с авто Нива Шевроле.
Этапы снятия панели приборов
Причиной для снятия панели может быть не только поломка деталей, находящихся под панелью, но и следующие моменты:
- Модернизация салона авто;
- Утепление и обесшумливание салона;
- Прочистка печки автомобиля;
- Замена на новую, усовершенствованную.
Снятие приборной панели Нива Шевроле производится поэтапно. Необходимо вооружиться несложным набором инструментов и приступать.
- Этап 1. Производится отключение автомобиля от аккумулятора. Это обязательно, потому как на панели приборов огромное количество проводки, которое можно случайно при снятии закоротить. Для этого достаточно откинуть минусовую клемму от батареи.
- Этап 2. Осуществляется в первую очередь снятие части кожуха, который расположен под рулем. Отверткой отвинчиваются пять винтов крепления, и выполняется снятие этого кожуха, состоящего из двух частей.
- Этап 3. Извлекается руль и переключатели, находящиеся сбоку него. Снятие руля производится путем выкручивания гайки, находящейся внутри руля. Проведите снятие вала рулевой колонки. Как проводится извлечение руля и его частей можно найти в соответствующих разделах.
- Этап 4. Из салона извлекается автомагнитола и ее место установки. Приступаем к снятию облицовки пола. Чтобы снять обивку передних стоек, нужно открутить четыре винта. Извлекается также замок зажигания.
- Этап 5. Переходим к отключению проводов. Колодки с проводами, находящиеся внизу возле педали газа и тормоза, отсоединяются и помечаются маркером. Отсоединяются провода, питающие противоугонную систему авто. Питание доски приборов состоят из трех колодок, которые также отсоединяются.
- Этап 6. Со шпильки откручивается провод массы автомобиля. Под капотом необходимо снять фильтр, который предназначен для фильтрации воздуха, поступающего в салон.
- Этап 7. С расширителя сливается большая часть жидкости, и отсоединяются хомуты, подходящие к радиатору отопителя.
- Этап 8. Осуществляется работа гаечным ключом в салоне автомобиля. Отвинчиваются болты крепления панели к стойке и стойки к кронштейну. Извлекается стойка поперечины. К кронштейну рулевого вала крепится поперечина доски приборов, которую можно извлечь, открутив четыре болта.
- Этап 9. Производится откручивание всех видимых и невидимых болтов крепления доски приборов. Эти крепления находятся сверху возле стекла и сбоку. Снимается передний воздуховод, который предназначен для подачи холодного и теплого воздуха в салон.
- Этап 10. Можно снять приборную доску. Делать это лучше всего вдвоем, чтобы один человек наблюдал за процессами снятия изнутри панели. В противном случае можно повредить или оборвать какой-либо питающий провод или деталь.
Снятие панели с авто Шевроле Нива не составит большого труда. Необходимо выполнять последовательность действий и контролировать процесс. После проведения операции с ремонтом торпеды или деталями в салоне, можно выполнять установку на место. Выполнение осуществляется в обратном порядке, не забывая обо всех креплениях.

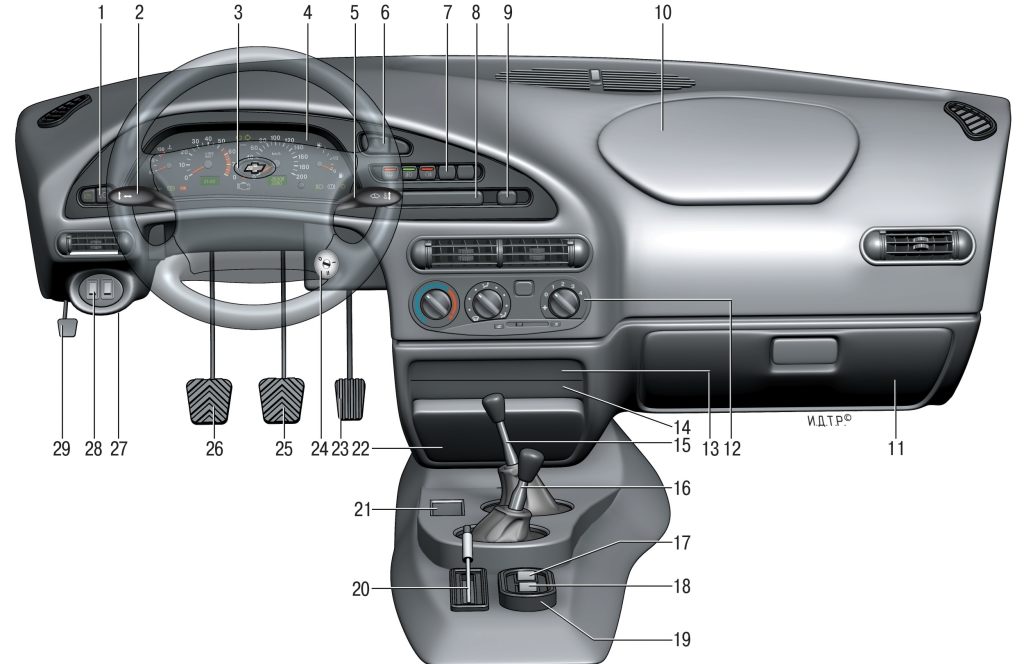

Внешний вид панели приборов
Ошибка 14
Видео о диагностике и кодов
13 – не поступает сигнал с кислородного датчика;
14 – сигнал о перегреве антифриза;
15 – низкая температура ОЖ;
19 – предупреждающий сигнал о неправильной работе коленвала;
21-22 – высочайший и малый уровень положения дроссельной заслонки;
23-25 – завышенная и пониженная температура всасываемого воздуха;
24 – отсутствует сигнал о скорости авто;
27-28 – нарушения уровня СО;
33-34 – неправильные данные о массовом расходе воздуха;
35 – некорректная работа холостых оборотов;
41 – неправильный импульс с датчика фазы;
42 – проблемы с зажиганием;
43 – неверный сигнал детонации;
44-45 – неверный состав топливной консистенции;
49 – диагностика утраты вакуума;
52 – ошибка ОЗУ;
53 – нет сигнала с датчика СО;
54 – отсутствует сигнал с датчика октан-корректора;
55 – большая нагрузка на движок;
61 – нарушение показаний с датчика кислорода.
Если у Нивы Шеволе много ошибок, то будет высвечиваться цифра, которая соответствует всем неисправностям, к примеру, 10 (28), 12 (48), 14 (284) и остальные варианты.
Перечисленные коды ошибок и их расшифровка посодействуют резвее осознать, какая неувязка появилась, и в какой части автомобиля нужно ее находить. 1 1 код ошибки 14 шевроле нива прошивка http 1 1 код ошибки 14 шевроле нива прошивка. Если для вас трудно осознать причину возникновения кодов ошибок, убрать их будет нереально. Ошибка выскочившая на приборной панели может говорит о том что в автомобиле нива шевроле имеется неисправность, а что она значит можно понят расшифровав ее. В таковой ситуации лучше не пробовать убрать делему без помощи других. Клуб владельцев и любителей автомобиля шевроле нива ошибка 14 на код ошибки на. Как переводятся эти ошибки? Ошибок нива шевроле и как шевроле на «приборке. Лучшим вариантом будет обратиться за помощью к спецам на 100.
Получить информацию о том как работает большинство агрегатов помогает диагностический разъем Шевроле Нива, в который по средством Bluetooth или кабеля подключается специальное оборудование
Поэтому если вы хотите провести самостоятельную диагностику важно знать где он находится
Разъем в Ниве находится под под рулем справой стороны, а сама распиновка со стороны водителя под торпедой. Для проверки бортового компьютера нужно использовать специальное оборудование которое передает всю необходимую информацию на ноутбук. Передача данных осуществляется при помощи COM порта в который устанавливается разъём типа K-LINE.
Когда происходит подключение на экране ноутбука могут появляется ошибки. В этот момент ненужно переживать так как появление таких сообщений может быть из-за отсутствия связи с самим прибором. Так же следует проверить установлена ли штатная противоугонная система, если да то проверти сам адаптер. Если имеется стандартное расположение то он в диагностическую линию подключается между ЭБУ и иммобилизатором. А в случае отсутствия на его место устанавливается заглушка. Для восстановления связи между контактами устанавливается перемычка, как показано на картинке ниже:
В зависимости от года выпуска модели разъёмы могут отличаться друг от друга.
Не работает приборка Шнивы: причины
Обычно это повреждение цепи питания модуля, попадание влаги/конденсата на плату или механическое повреждение, вызванное неправильным ремонтом.
Проблема проста при ее детальном изучении, и легко устраняется без помощи специалистов.
Не горит щиток
Если он просто погас (отказала подсветка), проверьте соответствующий предохранитель внутри монтажного блока. Далее нужно двигаться по проводам в сторону приборки. Здесь проверяется состояние контактных групп, наличие окислений на клеммах. Если подобные есть – проблемы следует устранить.
Моргает щиток Шнивы
Типичная проблема в машинах, которые эксплуатируются по пресеченной местности или разбитым дорогам. Симптомом неприятности является то, что приборка периодически гаснет во время движения или быстро моргает.
Проверяется проводка, соединительные клеммы на наличие возможных повреждений или расшатывания контактов.
Стрелки приборов Шнивы зависли
В подобно ситуации проверьте системы.
- Предохранитель и силовые цепи магистрали подсветки салона. Конструкция сети выполнена так, что питание пересекается, что и вызывает проблемы.
- Пропадает масса на связанных элементах бортовых цепей.
Как снять приборку
Выполните несложную процедуру.
- Обесточить автомобиль. Обычно пользователи скидывают клемму аккумулятора, но можно вынуть силовой предохранитель.
- Далее нужно демонтировать рулевой кожух. Делается это путем вывинчивания пяти крепежных винтов.
- Дальше снимается рулевое колесо и его переключатели.
- Теперь необходимо выкрутить все болтики креплений, которые удерживают приборку на месте.
- После этого, необходимо аккуратно приподнять панель с посадочного места и отключить все контакты проводов щитка.
- Теперь можно полностью демонтировать деталь с машины.
Сборка агрегата выполняется в обратной последовательности.
Стандартная панель Шнивы — продуманный модуль с информативным и простым считыванием информации. Простая конструкция обеспечивает надежность агрегата и отсутствие серьезных поломок в процессе эксплуатации.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Источник
Как улучшить или изменить внешний вид авто нива шевроле
Внешний вид стандартной панели приборов радует водителя недолго. Ведь это как ремонт и перестановка мебели в доме, хочется, что-то изменить, усовершенствовать. Так и в машине, торпеда приедается, надоедает, некоторым она не нравится с момента покупки авто, но все это можно изменить.
Чтобы внести изменения в торпеду своего авто, достаточно посмотреть фото салонов различных иномарок, их тюнинг, и сделать их подобие. Работы по осуществлению модернизации торпеды или тюнинг салона авто Нива Шевроле производятся в несколько действий:
Приобретение элементов тюнингового материала
Очень важно приобрести качественный материал, иначе он облезет или сносится в считанные месяцы.
Снятие стандартной торпеды и ее зачистка, очистка, обезжиривание.
Распыление на поверхности торпеды клея и оклеивание новой кожей или материалом. Материал оклейки важно вырезать немного большего размера, чтобы после высыхания клея не было видно старой обшивки.
Дождаться полного высыхания клея и обрезать излишки материалов.
Установка приборов и возврат торпеды на место.
Торпеда имеет неровную поверхность, поэтому для качественного приклеивания материала, необходимо хорошо разглаживать и натягивать. Тюнинг подразумевает собой качественное обустройство автомобиля.
Тюнинг приборной панели изменит ваше отношение к своему автомобилю, плюс ко всему сделает его стильным и оригинальным, по сравнению с такими же моделями. Обновление изменит настроение водителя, а нет ничего лучше, чем ехать за рулем своего авто, в котором вы чувствуете уверенность, комфорт, безопасность и индивидуальность.
С наскока можно долго провозиться, поэтому изучаем матчасть, потом делаем.Для начала снимаем клемму с аккума!1) Снимаем заглушки, закрывающие саморезы:-одна под заглушкой около аварийки-вторая — самая правая на этой части приборки
6) Лампочки используются W1.2W. Плоскогубцами удобней всего аккуратно повернуть патрон против часовой стрелки на 90 градусов, вынимаем, меняем
Внимание: старайтесь не трогать руками стекло лампочек — жир с рук и прочие загрязнения приводит к более быстрой кончине лампочки. Или хотя бы протрите их после.Собирается всё в обратной последовательности
Секрет: многие ставят диодные лампочки. В принципе ничего плохого нет. Но.)))Но на индикации заряда аккумулятора технически такую лампочку использовать нельзя (взято из опытапоиска КЗ на одной из ВАЗовских моделей), что приводит к поломке и долгому поиску неисправности (а ларчик открывался просто).Секрет 2: от тряски патроны могут начать выворачиваться, может пропасть контакт (то есть лампочка могла не перегореть, а просто оказалась разомкнутой цепь). Лечится капелькой фиксатора резьбы.
замена лампочек на панели приборов шевроле нива
Как снять накладку панели приборов Нива-шевроле
Как заменить лампочки в приборной панели Chevrolet Niva
Подсветка приборов chevrolet niva (шери нива) своими руками
Замена лампочки в приборной панели ВАЗ. Сравнение светодиодной и обычной лампочки в приборке
Нива шевроле замена регулятора печки и подсветки за 5 мин
Установка led светодиодов в панель приборов
Органы управления отопителем Chevrolet NIVA
Диагностика комбинации приборов на автомобиле.нива ше
Замена лампочек подсветки Блока кондиционера и печки Chevrolet Aveo Т250 (ч1).
Меняем накладку на приборную панель Нивы
Если вам не нравится, как выглядит базовый щиток приборов на Шевроле Ниве, можно произвести его тюнинг при помощи замены стандартного фона. Для этих целей вам понадобится купить в магазине специальную накладку с уже нанесёнными значениями циферблата. Они обычно представлены в автомагазинах в широком ассортименте. Остаётся лишь выбрать уже готовую на свой вкус и заменить ей стандартную, сделать это можно во время замены лап накаливания светодиодами.
Выбор накладки
Выбирая накладку, ещё в магазине в обязательном порядке постарайтесь проверить её, поднеся к мощному источнику света или хотя бы к подсвечивающийся витрине. Осмотрите накладку со всех сторон на дефекты.
Очень часто на пересечении цветовых границ может обнаружиться присутствие брака. Выбирая цвет, не забывайте и о том, что белые светодиоды дают голубоватый оттенок, поэтому лучше продумать освещение заранее.
