Замена и выбор подшипника передней ступицы нива шевроле

Что такое ступица

Передняя ступица — это часть подвески, к которой крепятся колеса автомобиля. Внутри этой детали установлены подшипники, чтобы автомобиль двигался плавно. От диаметра так называемого ступичного диска зависит прочность самой ступицы, а значит и надежность крепления колеса. Обычно производители делают размер такого диска чуть больше диаметра установочного отверстия, чтобы не возникало перекосов.

Накладки полуоси и фланцы крепятся к передней ступице. Таким образом, удается надежно удерживать обод и обеспечивать плавное вращение колеса. Все детали этой конструкции изготавливаются из чугуна или других сплавов, на станках. Передние ступицы крепятся к автомобилю такими деталями, как подшипники.

Как и любая деталь, они изнашиваются, что приводит к поломкам. Уже попытавшись кардинально решить эту проблему, производители различных марок машин устанавливают нерегулируемые ступичные подшипники. Нива Шевроле – одна из таких марок. Теперь давайте посмотрим поближе.

Выпрессовка и демонтаж старых подшипников

Снятый узел и поворотный кулак не нуждается в дальнейшей разборке. Единственное, что нужно выполнить – это извлечь старый сальник с помощью обычной плоской отвертки, зажав ступичный узел в тиски. Их в дальнейшем не рекомендуется использовать, устанавливают новые, как и подшипник.

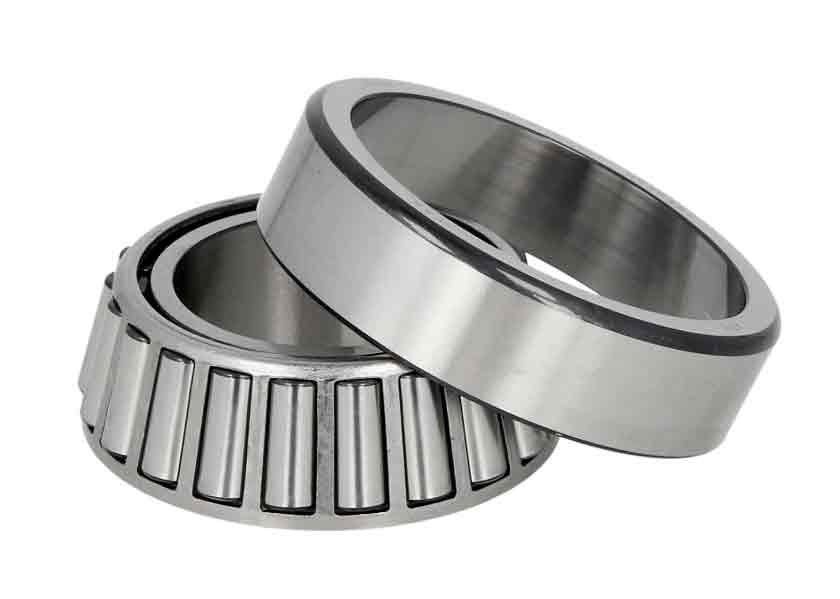

Внутри кулака, расположены два конических радиально-упорных роликоподшипника. Они установлены враспор, и образуют ступичный узел.

Для начала демонтажа достаточно отделить крепления тормозного диска от поворотного механизма колеса.
Не забываем снять сальники.
Малая обойма внутреннего подшипника вынимается без проблем руками.

Далее одновременно посредством наставки из трубы надо выбить обойму наружнего роликоподшипника, как показано на фото ниже.
После разделения одно кольцо с сепаратором остается на ступице, а второе – внутри кулака. Старая обойма стягивается специальным съемником, оснащенным захватами.
Вторая часть детали выбивается из цапфы через проставку из мягкого металла в виде прутка или аккуратно отвёрткой.

Наставку упирают в обойму и наносят несильные удары, перемещая ее по кругу.
После этого из полости следует тщательно убрать старую смазку.

эгоиST Я езжу на Ford Focus ST г. Москва

Инженеры поработали на славу — 15 устройств в 1 корпусе.

Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.

Пользуюсь 6 месяцев, и уже забыл про штрафы.

Признаки неисправностей

Каждый водитель обязан понимать, что полностью разрушенный узел приведет к отсоединению ступицы. Если это произойдет на скорости, то последствия могут быть плачевными

Вот почему важно распознать первые признаки неисправности и вовремя произвести ремонтные работы

Ресурс подшипника может составлять около сотни тысяч километров, так как все элементы выполнены из прочной каленой стали. Однако на практике узел выходит из строя гораздо раньше. Можно выделить несколько основных причин поломки.

Завод-изготовитель нерегулируемые подшипники снабжает достаточным количеством смазки, чего нельзя сказать о регулируемых. Именно недостаток смазки может стать причиной скорого выхода их строя узла.
Сальник, с одной стороны, удерживает смазку, а с другой – препятствует проникновению инородных тел в сепаратор. Даже небольшая песчинка способна привести к ускоренному износу подвижных частей.
Наличие смазки не дает гарантии длительной эксплуатации, так как все зависит от ее качества.
Длительное отсутствие работ по регулировке зазора приведет к увеличивающемуся люфту и последующему износу.
Особенности эксплуатации Нивы Шевроле подразумевают отключение блокировки дифференциала при движении на высокой скорости. Если не следовать этой рекомендации, то подшипники выйдут из строя.

Первым признаком неисправности служит посторонний шум при движении автомобиля. С течением времени он усиливается, однако сложно угадать, с какой стороны подшипник попадает под подозрение. На свободной и достаточно широкой трассе придется произвести маневры, слегка поворачивая руль вправо-влево. Если при повороте вправо звук усиливается, то первым делом следует проверить левый узел и наоборот. Наконец, убедиться в неисправности можно, вывесив колесо. Его раскачивают в плоскости, перпендикулярной оси, проверяя наличие люфта.

Также следует определить наличие скрежета, хруста или шума при вращении колеса. Указанные симптомы говорят о необходимости замены подшипника.

Причины и признаки выхода из строя ступицы Шевроле Нива

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Не отремонтированная или не поменянная вовремя ступица может стать причиной серьёзного ДТП, вследствие самозаклинивания колеса при движении авто, или из-за отрыва диска ступицы от вала.

Помимо прочего, изношенная ступица сильнее разогревается при торможении автомобиля, что отрицательно сказывается на работе тормозов авто. Бывает, что повреждения ступицы происходят постепенно и, как правило, об этом даёт знать неприятный звук, сопровождающийся вибрацией кузова или слабыми толчками.

Основными причинами выхода из строя ступицы являются:

небрежная езда по дорогам;
многократная перегруженность авто;
езда по песчаному грунту или «грязевые ванны»;
частое буксование автомобиля;
агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

Советы по замене ступицы Нивы Шевроле

При разборке передней подвески особое внимание следует обратить на повреждения механизма рычагов (деформирование деталей, разломы и разрывы в металле). Центральная гайка ступицы затянута значительным моментом

Поэтому рекомендуется использовать накидную головку с достаточной прочностью

Центральная гайка ступицы затянута значительным моментом. Поэтому рекомендуется использовать накидную головку с достаточной прочностью.

Осмотрите каналы посадки внутренних и наружных колец, состояния рабочей поверхности роликов подшипника. Коррозия метала в виде борозд или «язв» на металле роликов или колец недопустима.

При извлечении ступицы из посадочного места требуется максимальная осторожность, чтобы случайно не извлечь хвостовик внутреннего шарнира из редукторного преобразователя, иначе это может привести к утечке смазки из моста авто. Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами

Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами.

Следом за установкой необходимо произвести регулировку зазора в подшипнике и застопорить гайку ступицы.

Если пришлось менять шаровую опору, то необходимо осуществить развал-схождение колёс.

Замена ступицы Chevrolet Niva выполняется удобнее на подъёмнике. Впрочем, осуществить работу можно и при помощи домкрата, с выполнением всех требуемых мер безопасности.

Чтобы поменять ступицу понадобятся:

ключи «на 10», «на 13», «на 17», «на 22», «на 30»;
тиски;
баллонный ключ для колеса;
отвёртка;
съёмник для рулевого наконечника;
молоток и зубило;
плоскогубцы;
смазка Литол 24;
новая ступица.

Новая оригинальная ступица Шевроле Нива с артикулом 21230310301400 стоит 1460 рублей. Аналог от фирмы Pilenga имеет каталожный номер HBP2123, а его цена — около 1110 рублей.

Цены указаны для Москвы и области на лето 2017 года.

Поддомкрачиваем автомобиль. Откручиваем пять гаек крепления колеса.

Снимаем колесо. Снимаем декоративный колпак, расконтриваем гайку ступицы.

Ключом «на 30» срываем ступичную гайку.

Вынимаем из кронштейна резиновый держатель вместе со шлангом.

Ключом с головкой «на 17» отворачиваем два болта крепления суппорта, сначала внизу…

… затем вверху.

Попутно снимаем кожух.

Берём плоскую отвёртку и разводим тормозные колодки. Снимаем суппорт.

Аккуратно подвешиваем суппорт на проволоке или убираем в сторону так, чтобы он не мешал работе и не болтался на тормозном шланге.

Расшплинтовываем гайку пальца наружного шарнира боковой тяги и выворачиваем её.

Берём молоток и пытаемся выбить палец шарнира.

Если не получается молотком, применяем съёмник.

Устанавливаем его и…

… выпрессовываем палец шарнира из бобышки поворотного рычага.

Ключом «на 22» откручиваем гайку пальца крепления шарнира, сначала вверху…

… затем внизу.

С помощью молотка выбиваем наконечник шарнира.

Вынимаем поворотный кулак в сборе.

Используя подходящую оправку, выпрессовываем ступицу из внутренних колец подшипников.

Результат поломки ступицы на лицо.

Смазываем поверхность крепления тормозного диска, соприкасающуюся со ступицей.

Устанавливаем новую ступицу на тормозной диск.

Устанавливаем через один и забиваем болты, скрепляющие тормозной диск и ступицу. Закручиваем их.

Ступичные подшипники Нива Шевроле подвергаются большой нагрузке во время эксплуатации. Поэтому необходимо следить за их состоянием и вовремя менять детали. Иначе растет риск столкновения из-за заклинившего подшипника.

Устройство подшипника.

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

номер
внутренний и внешний размер
высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.

Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

внутренний диаметр 40мм
внешний диаметр 80мм
высота (имеется ввиду толщина изделия) 23мм

Подшипник полуоси нива – установка

Это этап, на котором губится большая часть подшипников. Иногда я видел настолько варварские способы установки в папуас-сервисах, что после переставал поставлять запчасти. Как мне в свое время показали установку подшипников данного типа. Берется старый тормозной барабан от нивы и кладется на твердую поверхность. Пусть будет – бетонный пол. Смазываем смазкой (в данном случае любым солидолом) посадочное место подшипника и запорного кольца. Накидываем подшипник на полуось, чуточку его насаживаем, 100 гр молоточком, чтобы не перекосило. Далее будем мучать кольцо: берем в руки горелку или паяльную лампу и докрасна его нагреваем. Берем его плоскогубцами и одеваем на полуось. Теперь заранее приготовленной трубой, наносим сверху один точный удар, вдоль полуоси. Диаметр трубы должен быть на несколько миллиметров больше, чем посадочный размер, чтобы не испортить «зеркало» под манжету. И никаких охлаждений холодной водой, только остывание, естественным образом. Процесс закончен. Как уже говорилось выше, заказы всегда комплектуются узким кольцом. Как по причине удобства работы, так и по причине ценообразования.

Неприхотливость к дорожным условиям – это главное преимущество современного внедорожника серии Niva. Но даже самые качественные детали время от времени изнашиваются, требуют ремонта, либо замены. Замена подшипников Нивы Шевроле часто представляет сложности, особенно для начинающих автолюбителей. Рассмотрим способы замены подшипников Нивы, наиболее часто выходящих из строя.

Процесс замены — пошагово

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:1 ) Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.2 ) Выпрессовка старых деталей.3 ) Запрессовка новых ступичных подшипников (их по два на каждое колесо).4 ) Обратно собираем узел и затягиваем гайку и производим регулировку зазора.Для ремонта потребуется стандартный набор слесарного инструмента . • Съемники для выпрессовки шарового пальца и внутреннего кольца изношенной детали. • Еще нужен мощный торцевой ключ размером 30 мм, чтобы ослабить гайку. • Отвертка, чтобы открутить тормозной суппорт. Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция27 , подшипник — позиция9 )

Требуемый комплект инструментов для работы: • Торцевой ключ с длинным основанием; • Набор головок и трещотка; • Круглогубцы; • Молоток; • Оправка или труба для выпрессовки; • Съемник с лапками (по возможности); • Домкрат и тиски; • Динамометрический ключ для правильной затяжки гайки ступицы.Начинается первый этап со следующих действий:1 . Домкратом поднимаем требуемую сторону, заранее ослабляем ступичную контргайку, снимаем колесо, кладем его под лонжерон, сверху еще 2 доски и брусок, ставим на этот упор машину.

2 . Поднимаем домкратом за нижний рычаг подвески, так, чтобы максимально сжать пружину, ставим надежную подставку под нижний рычаг, домкрат можно оставить.

3 . Колесо выворачиваем в сторону меняемой, откручиваем скобу суппорта, снимаем суппорт и колодки, сам суппорт подвешиваем на проволоке за пружину, стараясь не нагружать тормозной шланг. Выворачиваем колесо в сторону противоположную от меняемой. Откручиваем датчик АБС (болт на 8).

4 . Расшплинтовываем, откручиваем гайку шарового пальца рулевой тяги, выбиваем палец съемником (либо как вариант откручиваем сошку рулевого механизма от поворотного кулака, гайку шарового пальца рулевой тяги не трогаем). Откручиваем гайку ступицы головка на 27. Откручиваем по 3 болта на 13 крепления верхней и нижней шаровых опор. Гайки самого шарового пальца не трогаем.

5 . Всё: теперь вся ступица вместе с тормозным диском, поворотным кулаком и двумя шаровыми на нем должна сняться со шлицов ШРУСа. Снимать необходимо аккуратно, без перекосов. Разнимаем тормозной диск от ступицы. Снимаем защитный экран суппорта, откручиваем снимаем сошку рулевого механизма.

6 . Зажимаем поворотный кулак в тисках. Удаляем любым удобным способом старые сальники (монтировка).

Регулировка ступичного подшипника НИВА Шевроле

1 . После сборки узла, затягиваем контргайку моментом 19,5 Н.*М (или 1,95 кгс.м), проворачивая в стороны саму ступицу.2 . Ослабляем обратно, и затягиваем уже моментом 6,8 Н*М (или 0,68 кгс.м).3 . Проверяем зазор согласно схеме, пределы от 0,02 до 0,08 мм.4 . Стопорим контргайку, загибая края.

Про необслуживаемые подшипники

Хороший способ усилить подвеску — это поставить нерегулируемые двухрядные ступичные роликоподшипники на Ниву вместо штатных. Но есть один нюанс — такие изделия имеют другой наружный диаметр, для решения этой проблемы есть 2 пути: расточить «родные» кулаки или купить и поставить готовый комплект. подойдет подшипник фирмы SKF с маркировкой IVEKO BTH-1024 C.

Назначение и устройство ступичного подшипника

Подшипники выполняют двойную функцию. С одной стороны, они обеспечивают опору для оси, вала или другого элемента вращения. С другой, — преобразуют трение скольжения в трение качения. Ступичный подшипник предназначен для обеспечения равномерного вращения ступицы колеса. Это связующее звено между ступицей и осью автомобиля. Отметим, что посредством данных элементов обеспечивается вращение не только передних, но и задних колес.

Любой подшипник имеет одно и то же принципиальное устройство:

Внешнее кольцо (внешняя обойма);
Внутреннее кольцо (внутренняя обойма);
Направляющая для элементов качения (сепаратор);
Конические, цилиндрические или сферические элементы).

Подшипники современных импортных автомобилей имеют более сложное строение. Обычно их внутренняя обойма является частью ступицы, а в самой конструкции присутствуют электронные датчики. Для них характерен повышенный ресурс эксплуатации. Российские производители пока до такой технологии еще не дошли, поэтому применяют более простые устройства. На автомобилях Шевроле Нива, как и на предшествующих поколениях ВАЗовского внедорожника, устанавливается пара конических подшипников на каждую ступицу.

Упрощение узла негативно влияет на его надежность. Особенно чувствительны подвижные элементы к резким ударам, которые получают детали ходовой части при проезде неровностей.

Регулировка ступичного подшипника Шнивы

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
Надеть на шпильки накидные ключи и закрепить их гайками.
Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

Расправить поясок гайки.
Открутить ее накидным ключом.
Установить новую гайку и затянуть с усилием 2 кгс*м.

Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
Проверить люфт ступицы.
Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

Потуже затянуть гайку.
Провернуть колесо на несколько оборотов.
Проверить люфт.
При необходимости немного ослабить или подтянуть гайку.
Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

Домкрат, баллонный ключ, зубило, молоток.
Стандартный комплект отверток и ключей.
Съемник полуоси.
Газовая (бензиновая) горелка или муфельная печь.
Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

Установить машину на ровную площадку.
Поставить противооткатные башмаки или кирпичи под передние колеса.
Поддомкратить машину.
Снять колесо.
Подставить упор под задний мост.
Открутить крепление тормозного барабана.
Демонтировать деталь.
Открутить гайки, удерживающие подшипник.
Нагрузить задний мост, опустив его на подставку.
Выдернуть полуось при помощи съемника.
Подвесить тормозной механизм на проволоку.
Сбить стопорное кольцо, используя зубило, молоток и болгарку.
Расколоть обоймы подшипника ударами зубила.
Удалить ржавчину и грязь с посадочной поверхности.
Поставить новый подшипник на место.
Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
Заменить сальник.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

Вывесить и открутить колесо;
Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца. Разборка окончена

Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Признаки что нужна замена

Есть два основных признака свидетельствующих о том что необходима замена:

В районе ступицы появился стук и люфт
Появился сильный гул и скрежет в районе ступицы

Но чтобы точно понять причину появления посторонних шумов, нужно разобрать данный механизм и осмотреть его.

Замена

Чтобы произвести замену нежно проделать следующие действия:

Если это переднее колесо то снимается передняя ступица Нива Шевроле. Для этого автомобиль нужно установить на ровную площадку и поднять домкратом со стороны замены. Затем отсоединяем колодки с суппортом. Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска.
Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны. Берем тески и молоток и вынимаем внутренний подшипник
Устанавливаем новый

Замену подшипников необходимо менять сразу с обоих сторон, и неважно задние это или передние колеса. Для того чтобы не повредить корпус запрессовку нужно проводить с помощью деревянной накладки и трубы.
Собираем узел обратно

Сборку нужно производить в обратном порядке.

Назначение и устройство ступичного подшипника

Любой подшипник имеет одно и то же принципиальное устройство:

Внешнее кольцо (внешняя обойма);
Внутреннее кольцо (внутренняя обойма);
Направляющая для элементов качения (сепаратор);
Конические, цилиндрические или сферические элементы).

Таблица — рекомендуемые производители, номера и артикулы подшипников ступиц

N п/п	Производитель	Номер по каталогу	Цена на 2021 год, руб	Дополнительная информация
Размеры (мм) и параметры	Применяемость
Стандартные комплекты из двух подшипников
1	Волжский стандарт, Россия	2007108	200	Внутренний диаметр — 40 мм; Наружный диаметр — 68 мм; Ширина -19 мм; Масса — 0,278 кг; Количество роликов в подшипнике — 21 шт.; Размеры ролика — 7/11х19 мм; Грузоподъемность динамическая — 40 кН; Грузоподъемность статическая — 52 кН; Максимальная номинальная частота вращения — 7000 об/мин.	Chevrolet NIVA комплектаций L, LC, LE, GL, GLC. В том чиле Рестайлинг 2021 года.
2	ВПЗ, Россия	32008	200
3	SKF, Швеция	32008X/QSKF	770
4	KOYO, Япония	32008JR	880
Двухрядные подшипники (для усиления)
1	OPTIMAL, Германия	681 923	2200	Внутренний диаметр — 40 мм; Наружный диаметр — 73 мм; Ширина — 55 мм; Количество дорожек качения — 2 шт.; Уплотнение — Есть.	Аналогично
2	RUVILLE, Германия	4013	2480
3	SKF, Швеция	BTH-1024 C VKBA 3551	2300

Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс. км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет 1000 рублей.

Нерегулируемые

Как правило на Ниве установлена стандартная регулируемая ступица, которая требует периодической регулировки. Но чтобы избавится от этого неудобства были разработаны нерегулируемые ступицы на Ниву Шевроле, которые обладают такими положительными качествами как:

Не требуют обслуживания. Их не нужно регулировать
Подшипник в устройстве не проворачивается
С завода заправлена специальной смазкой поэтому смазывать ее не нужно
За счет того что работа происходит благодаря шариковому подшипнику в узле снижается трение
В поворотном кулачке исключен износ посадочного места
Не регулируется так как затягивается с завода
Нет необходимости менять подшипник
Большой срок службы который равен 100-120 тысяч километров

Поэтому благодаря всем выше перечисленным положительным характеристикам многие автовладельцы меняют стандартную деталь на нерегулируемую.

Так же стоит отметить то что нерегулируемая деталь, может выпускаться как усиленная ступица Нива Шевроле, в которой решена проблема с износом сальников на поворотном кулаке. Выбирать лучше всего такие фирмы как ВолгаАвтопром, IVECO, ОмегаИнтерАвто.

Основным минусом этого узла является его высокая цена, но установив эту деталь можно будет забыть о проблемах которые появляются в штатном элементе. Установив усиленную версию у вашего внедорожника увеличатся проходимые качества и повысится надежность, а имея стандартный набор инструментов можно произвести без каких либо проблем самостоятельную замену.

Замена заднего подшипника

Выполнение замены заднего ступичного подшипника Нивы Шевроле невозможно без следующих инструментов:

Съемники;
Плоская отвертка;
Плоскогубцы;
Торцевая головка с типоразмером 24.

Работа предполагает проведение нескольких подготовительных этапов:

Колесо и тормозной барабан снимаются;
Демонтируется полуось;
Полуось разъединяется с подшипником, кольцом.

Такая последовательность применяется при снятии своими руками подшипника с кольцом:

Второй домкрат используется для поднятия второй части моста. Таким образом, предотвращается вытекание масла;
Четыре гайки крепления отвинчиваются;
Кольцо и подшипник спрессовываются с полуоси.

Отдельного внимания заслуживает состояние сальника. Для извлечения сальника из корпуса используются отвертка и молоток.

После можно переходить к процедуре с самим подшипником хвостовика:

Сначала надо убедиться, что смазочного материала хватает. Если нет – то его добавляют при необходимости.
Подходящий размер оправки – главный элемент при выполнении запрессовки подшипника на полуось. Можно воспользоваться трубой с подходящим диаметром, длиной минимум на половину самой полуоси.
Следующим устанавливается стопорное кольцо. Рекомендуется заранее нагреть эту деталь, минимум до 200 градусов. Затем ее соединяют с полуосью. Операция не доставляет проблем, если есть трубы, либо оправки с подходящим размером.
Установка полуоси проходит по обратному алгоритму.

Снятие подшипника, демонтаж моста из узла

Порядок действий во многом похож на то, что было описано в предыдущих пунктах.

Сначала снимают колесо;
Для демонтажа тормозного барабанного механизма откручивают болты, обеспечивающие его крепление;
Узел с подшипниками проверяется на предмет люфтов. Происходит перемещение полуоси;
Четыре болта полуоси выкручиваются с помощью ключа на 17;
Перед выкручиванием самой оси лучше поставить специальный упор под мост. Это защищает редуктор от утечек трансмиссионного масла;
Под фланец устанавливаются две пластины, либо широкие ключи. Два болта М2 и М10 равномерно закручиваются в специальные отверстия;
Наблюдаем за постепенным отсоединением подшипника от посадочного места;
Ось зажимают в тисках, чтобы отсоединить запорную шайбу. Проводится демонтаж стопорного элемента. Зубило и молоток – незаменимые помощники во время этого процесса. Но такой простой вариант не всегда осуществим по причине того, что детали прикипают;
Элемент требуется нагреть, если он не поддается демонтажу другими способами;
Допустимо пользоваться болгаркой с маленькими дисками. Она подойдет и для подшипника рулевого вала.

После разборки на место устанавливается новый подшипник. Сборка предполагает совершение действий в обратном порядке.

Ниже смотрите видеообзор поломок и неисправностей полуоси Нивы, а также о том, как заменить задний подшипник на Ниве.

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
Надеть на шпильки накидные ключи и закрепить их гайками.
Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

Расправить поясок гайки.
Открутить ее накидным ключом.
Установить новую гайку и затянуть с усилием 2 кгс*м.

Важно: во время затяжки необходимо проворачивать ступицу в разные стороны

Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
Проверить люфт ступицы.
Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

Потуже затянуть гайку.
Провернуть колесо на несколько оборотов.
Проверить люфт.
При необходимости немного ослабить или подтянуть гайку.
Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
Застопорить поясок гайки.

Видеоинструкция по регулировке ступичного подшипника

На Шеви Ниву можно установить нерегулируемые подшипники ИВЕКО. Для этого нужно купить соответствующие ступицы или переделать старые. Для переделки понадобится координатно-расточной станок. Кроме расточки посадочного отверстия придется изготовить дистанционные кольца. Чертежи деталей приведены по .

Внимание! Переделка имеет смысл только при наличии токарных навыков и свободного доступа к станку. В противном случае проще и дешевле купить готовые ступицы под нерегулируемые подшипники. Конструкция крепления задних колес Нивы Шевроле сильно отличается

Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла

Для работы понадобится:

Домкрат, баллонный ключ, зубило, молоток.
Стандартный комплект отверток и ключей.
Съемник полуоси.
Газовая (бензиновая) горелка или муфельная печь.
Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

Установить машину на ровную площадку.
Поставить противооткатные башмаки или кирпичи под передние колеса.
Поддомкратить машину.
Снять колесо.
Подставить упор под задний мост.
Открутить крепление тормозного барабана.
Демонтировать деталь.
Открутить гайки, удерживающие подшипник.
Нагрузить задний мост, опустив его на подставку.
Выдернуть полуось при помощи съемника.
Подвесить тормозной механизм на проволоку.
Сбить стопорное кольцо, используя зубило, молоток и болгарку.
Расколоть обоймы подшипника ударами зубила.
Удалить ржавчину и грязь с посадочной поверхности.
Поставить новый подшипник на место.
Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

Наглядный процесс замены подшипника полуоси Нивы Шевроле
