Луаз: переделка своими руками. интересные идеи и рекомендации

Салон

Простодушный минимализм салона еще можно простить, но в сочетании с крайне неудобными креслами и отвратительной эргономикой приборов управления он становится серьезной проблемой.

Приборка может быть заменена на панель от ВАЗа. Это изделие, также весьма далекое от совершенства, все же гораздо приятнее на вид, чем родная «ЛуАзовская». К тому же, стоит она не дорого, а установить и подключить такую панель не составляет большого труда.

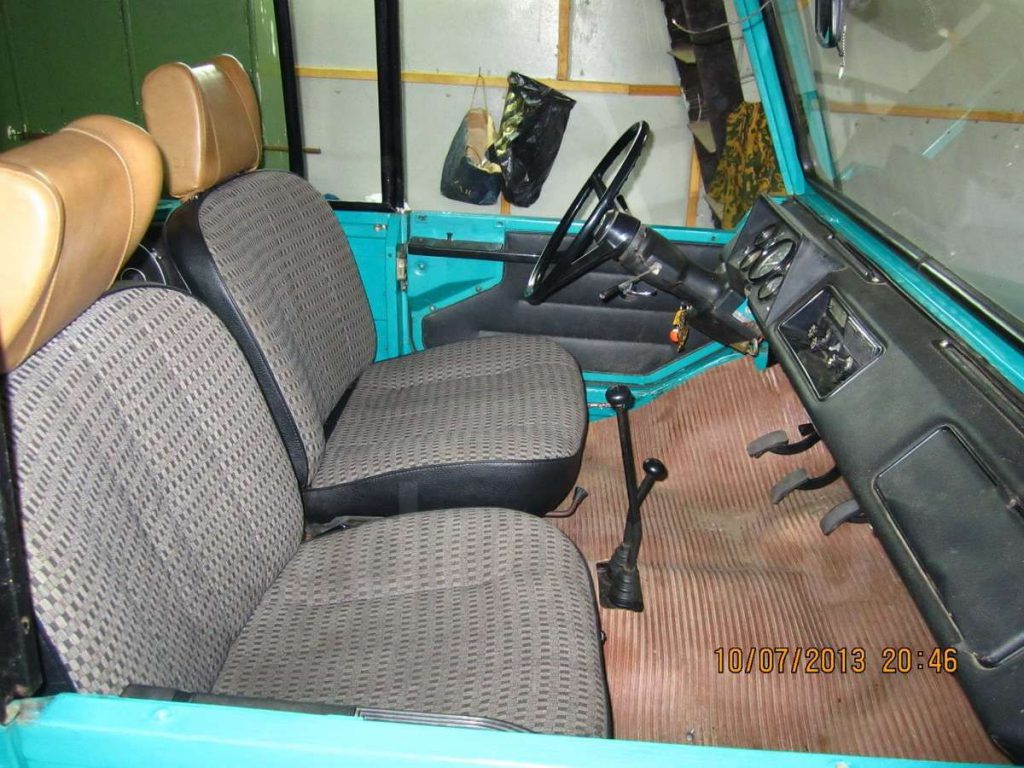

Однозначной замене подлежат сиденья – в оригинале крайне неудобные даже в поездках на близкие расстояния. Габариты автомобиля накладывают определенные ограничения на выбор кресел, к тому же, они обязательно должны иметь откидывающиеся назад спинки – иначе не получится сесть на задние сидения. Впрочем, их зачастую вообще убирают, делая автомобиль двухместным.

Кроме того, обязательным является укладка звукоизоляции, по умолчанию в автомобиле отсутствующей. Нелишним будет также выполнить обивку салона велюром, а пол устлать ковролином. Это даст определенное улучшение шумового фона в салоне. Впрочем, в силу конструкции тихо в «Волыни» не будет никогда.

Одновременно с шумоизоляцией выполняется и теплоизоляция салона. Стандартный отопитель, прожорливый и неэффективный, следует заменить на более современную модель. Если существует вероятность ночевки в автомобиле в холодную пору года, стоит также задуматься об установке дополнительного автономного отопителя в салоне. Поможет он и в зимних поездах, ведь добиться хорошей теплоизоляции салона ЛуАза практически невозможно даже после проведения очень серьезного тюнинга.

Первые образцы

Первую опытную машину НАМИ-032Г собрали в 1956 году. Над ее конструкцией работала группа института НАМИ, которую возглавлял Б.М.Фитерман.

Кузов образца был изготовлен из стеклопластика со стальным основанием. Двигатель – двухтактный, мотоциклетный мощностью в 22 л.с. Подвеска – торсионного типа, продольно-рычажная. Конструкция трансмиссии предусматривала неотключаемый передний мост, с возможностью задействования заднего. Так как эксплуатировать машину в основном планировалось в условиях бездорожья, то межосевой дифференциал не устанавливался. Все узлы трансмиссии были объединены в единый водонепроницаемый блок.

Испытания автомобиля показали, что пластиковый кузов не обладал достаточной прочностью, особенно если брать в расчет то, что его планировалось применять в десантировании с самолета. Да и мощности мотора явно не хватало для полноценного использования машины.

В 1961 году был собран прототип НАМИ-032-М, с цельнометаллическим кузовом. Подвеску усилили коваными торсионами, заменив ими ранее устанавливаемые пластинчатые. Такое обновление позволяло сбрасывать машину с парашютом. А вот двигатель на автомобиле оставили прежний, так как на тот момент альтернативы ему не нашли. И лишь после того, как всю техдокументацию для дальнейшей работы над машиной передали Запорожскому автозаводу, к 1965 году его инженерами был собран полноценный автомобиль-транспортер ЗАЗ-967, конструкция которого предусматривала использование двигателя от серийного ЗАЗ-965 («Горбатый Запорожец»), который был мощнее и надежнее своего предшественника.

В итоге после доработок транспортер был передан на Луцкий автозавод для серийного производства. С конвейера машина начала сходить под индексом ЛуАЗ-967.

§ 12. Назначение трансмиссии автомобиля.

Трансмиссия
автомобиля служит для передачи усилия от двигателя к ведущим колесам
и изменения величины этого усилия в соответствии с условиями движения
автомобиля, а также для отключения двигателя от ведущих колес.

Механизм
трансмиссии легковых отечественных автомобилей при классической
компоновке заднеприводного автомобиля состоит из сцепления, коробки
передач, карданной передачи и заднего ведущего моста, который
включает главную передачу, дифференциал и полуоси (см. рис. 2). В
некоторых моделях двухосных легковых автомобилей с приводом на заднюю
ось (ГАЗ-14 «Чайка», ЗИЛ-114, ЗИЛ-4402) вместо сцепления
и коробки передач применена автоматическая передача из
гидротрансформатора и планетарного редуктора с автоматическим
управлением.

У автомобилей со
всеми ведущими колесами, выполненными по схеме 4X4 (ВАЗ-2121,
УАЗ-3151, ЛуАЗ-969), кроме того, установлены раздаточная коробка,
передний карданный вал и передний ведущий мост.

Рис. 54. Схема
трансмиссии автомобиля ВАЗ-2121:

1 —
раздаточная коробка,2 —
муфта блокировки межосевого дифференциала, 3,9, 11 —
соответственно передний, промежуточный, задний карданные валы, 4 —
передний мост, 5 — качающийся вал с шарнирами постоянной
угловой скорости, 6 — двигатель, 7 — сцепление, 8 —
коробка передач, 10 — муфта включения передач, 12
—задний мост

Схема механизмов
трансмиссии показана на примере автомобиля ВАЗ-2121 (рис. 54).
Непосредственно за двигателем б смонтированы последовательно
сцепление 7 и коробка передач 8. Раздаточная коробка 1 установлена
отдельно от силового блока, под кузовом, на двух кронштейнах с
запрессованными резиновыми подушками. Крутящий момент от коробки
передач 8 посредством промежуточного карданного вала 9 поступает на
ведущий вал раздаточной коробки 1, от нее карданными валами 3 и 11,
имеющими по два шарнира и по одной скользящей шлицевой вилке,
вращение передается на ведущие мосты.

У автомобилей
ЗАЗ-968М и у всех отечественных переднеприводных автомобилей коробка
передач, главная передача и дифференциал выполнены в едином корпусе,
а привод к колесам осуществляется посредством полуосей равных угловых
скоростей. Схемы трансмиссии с приводом на передние ведущие колеса
при поперечном, и продольном расположениях двигателя показаны на рис.
55.

Рис. 55. Схема
переднеприводной трансмиссии при поперечном (а) и продольном (б)
расположении двигателя:

1 —
первичный вал, 2 — сцепление, 3 — полуось, 4 —
главная передача, 5 —
вторичный вал

Преображение и уход

Успех в массах (или попросту отсутствие альтернативы из числа переднеприводных авто) позволил ЛуАЗу выйти на международный рынок и преобразиться. В 75-м на модель поставили 4-сильный запорожский движок, слегка изменили салон и корпус, заменили светотехнику, добавили наконец-то замки на двери, а в спустя четыре года запустили в серию под индексом ЛуАЗ 989М «Волынь». Дошло даже до того, что обновленный автомобиль в 78-м году на Туринском автосалоне был признан одним из 10 лучших европейских внедорожников.

В 1985 году произошла смена индексов и 989М стал называться ЛуАЗ-1302. Однако не только название изменилось: главным изменением стал 53-сильный 4 цилиндровый мотор от Таврии, который был не только экономичным, но и давал хоть какую-нибудь динамику. Если 989М при езде в 60км/ч расходовал 10 литров на сотню, то 1302 тратила лишь 7.7 литра, причем максимальная скорость выросла с 85 до 100 км/ч. ЛуАЗ 1302 позаимствовал у ВАЗ 2108 сиденья, получил дополнительную шумку, став в результате быстрее и комфортнее. Впрочем, к началу выпуска Украина уже стала самостоятельным государством, так что россияне новинку оценить не смогли.

Вместе с СССР закончились и золотые времена «Волыни». Украинские период истории вышел не совсем удачным: выпуск небольших партий по госзаказу, неудачные модификации и спецверсии показали, что «Волынь» уже упустила свои лучшие годы, не сумев наладить полноценное собственное производство.

Трактор из Луаза

ЛуАЗ-969 и его модификации – один из значимых автомобилей советской эпохи. Это был первый советский внедорожник, спроектированный для личных нужд жителей села, и, в отличие от других автомобилей повышенной проходимости, продавался он не организациям, а частным лицам. Сегодня автомобили ЛуАЗ устарели и морально, и конструктивно, однако оказались интересным предметом тюнинга. Из наиболее радикальных вариантов доработки – минитрактор из ЛуАЗа, который можно сделать своими руками. Такие тракторы хорошо показали себя при выполнении различных работ, отличаются высокой надежностью и очень недорого обходятся как в сборке, так и при дальнейшей эксплуатации.

Как поставить на ЛУАЗ двигатель от ВАЗ

Многие автовладельцы считают, что установка двигателя от ВАЗ – легкое дело. Они думают, что это дело можно провернуть быстро и без лишних заморочек. Однако свап силового агрегата ВАЗ тоже имеет много нюансов.

Во-первых, жигулевский ДВС под капот ЛУАЗа надо поставить строго горизонтально. Если этого не сделать, то коробка передач не встанет на свое место. А первичный вал закусит и обрежет.

Опытные механики рекомендуют устанавливать жигулевское сцепление, хотя коробка должна оставаться от ЛУАЗа. Потребуется изготовить и установить выпускную систему газов. Затем заменяют масляное фильтрующее устройство на более компактное. Последнее изменение нужно для того, чтобы он не контактировал с рулевой сошкой.

Дорабатывают поддон двигателя ВАЗ и маслоприемник. Двигатель на перехордную плиту. Кроме переходной плиты изготавливают новую конструкцию выжимного подшипника сцепления, под вазовское. Делают опору мотора под подушки.

Изготавливают от штанов глушителя самодельный патрубок и делают самодельный пыльник мотора. Требуется доработка колокола под стартер (у ВАЗ он с другой стороны) Самостоятельно устанавливают радиатор.

Пламенный мотор. Тюнинг двигателя

Как уже упоминалось, «родной» двигатель ЛуАЗа, особенно произведенного до 1991 года, не обеспечивает минимально приемлемых показателей движения. Помимо низкой надежности, малой максимальной скорости, отсутствия динамики и большого для автомобиля такого класса расхода топлива, двигатели МеМЗ-969 и МеМЗ-969А имеют также склонность к перегреву, хотя и меньшую, чем на «Запорожцах», благодаря иной компоновке «Волыни». Каким-то образом улучшить имеющийся двигатель практически нереально, так что единственным выходом является его замена.

Наиболее подходящим вариантом является установка двигателя от ВАЗ-2121. Он отличается от устанавливающихся на «классику» не только большим объемом, мощностью и крутящим моментом, но и меньшей склонностью к перегреву во время езды по бездорожью.

Замена двигателя заметно преображает поведение автомобиля, что особенно ощущается на трассе. Если «родной» двигатель показывал проблемы с мощностью уже на скорости 70 км/ч, то «нивовский» без проблем разгоняет «Волынь» до 110-120 км/ч. Улучшается и динамика – обгон на скорости 80-100 км/ч больше не является неразрешимой проблемой.

Вместе с тем, снижается и расход топлива. При среднем режиме движения вполне можно вписаться в 9-10 литров на сотню, что с мелитопольским двигателем было практически невозможным.

Еще более интересно ведет себя автомобиль с установленным дизельным двигателем небольшого литража. Например, Toyota 1N. Этот агрегат стоит существенно дороже, но разница в цене окупается и разницей в поведении машины. ЛуАз становится куда более динамичным не только на трассе, но и вне ее, особенно если необходимо карабкаться на крутые склоны.

Многократно снижается и риск заглохнуть посередине подъема или во время поездки по сложному бездорожью.

Кроме того, установка дизеля является предпочтительной в случае эксплуатации «Волыни» в условиях серьезного бездорожья, когда есть необходимость форсировать неглубокие водные преграды. Ведь дизельный двигатель не заглохнет от попадания воды, да и возможный гидроудар такой мотор перенесет с гораздо меньшими последствиями, чем бензиновый.

Что касается установки более современных двигателей производства МеМЗ, такой вид тюнинга нельзя назвать удачным решением. Ведь основной проблемы – недостатка мощности и момента – замена штатного двигателя на инжектор не решит. К тому же, известен достаточно капризный характер мелитопольского инжектора и его требовательность к обслуживанию и качеству топлива.

Этот использующийся на луаз 969м тюнинг значительно меняет поведение автомобиля, но для лучшей управляемости, позволяющей полнее раскрыть возможности новых двигателей, необходимо также доработать подвеску автомобиля, и рулевое управление.

4 Оригинальный кузов – визитная карточка автомобиля

Что и говорить, неказистый и угловатый на вид луазик на наших дорогах выглядит совсем не привлекательно. Преобразить его внешний вид поможет тюнинг кузова. Начинают работу с покраски авто. Некоторые выбирают камуфлированный образ машины, другие наносят аэрографию, третьи добавляют колорита автомобилю с помощью комбинирования цветовой гаммы его отдельных элементов. Затем можно присмотреться к обвесам. Они немного скроют прямоугольные формы машины и сделают её более обтекаемой.

Кенгурятник от спортивной модели Mitsubishi Pajero очень хорошо преобразит автомобиль. Улучшить экстерьер мини-внедорожника помогут новые фонари и фары с современной оптической системой. Грамотная тонировка стёкол придаст авто некоторый шарм, а защитит кузов от царапин и небольших механических ударов

Если вы решили сделать свою машину похожей на Хаммер, то обратите внимание на такие доработки, как установка выразительных литых колёсных дисков, больших зеркал заднего вида, уберите обвесы, скрывающие угловатость конструкции. Особое внимание уделите цвету кузова автомобиля

В целом, своими руками можно сделать раритетному автомобилю очень хороший тюнинг. Но стоит помнить, что легенда автопрома потеряет свою индивидуальность, если перестараться с модернизацией машины. Вся фишка изменения внутренней начинки и внешнего вида машины состоит в том, чтобы продлить ей активную жизнь и сделать более привлекательной, оставляя за автомобилем право быть самим собой.

Советский автомобиль ЛуАЗ, переделку которого реально выполнить самостоятельно, представляет собой легкий внедорожник, выпуск которого начался в конце шестидесятых годов прошлого века. Машина получилась компактной, проходимой и маневренной, отлично подходила для сельской местности. Несмотря на специфический интерьер, автомобиль пользовался спросом, так как был неприхотлив в обслуживании и эксплуатации, при этом имел неплохие ходовые качества. Сейчас оригинальный отечественный джип этой марки встретить на дорогах маловероятно, однако тюнингованные версии до сих пор радуют своих владельцев. Рассмотрим возможности усовершенствования данного транспортного средства, но сначала изучим его штатные характеристики.

Особенности проводки в данной модели

Отметим сразу, что при производстве рассматриваемых автомобилей во главу угла всегда ставилась экономия, поэтому можно встретить модели с одним ведущим мостом (просто этих узлов одно время не хватало) и другими решениями, которые снижали стоимость, но негативно сказывались на надежности и долговечности конструкции.

Можно отметить следующие факторы:

Большинство автомобилей комплектовалось генератором без интегральной платы, он не отличался мощностью, поэтому при работе на холостых оборотах чаще всего зарядка аккумулятора не осуществлялась, что очень негативно сказывалось на работе АКБ и иногда, особенно в холодное время года, батарея могла попросту разрядиться.

Эта схема актуальна для всех автомобилей, произведенных с марта 1981 года по август 1986, укомплектованных генератором без интегральной платы

Но гораздо лучше работали генераторы с интегральной схемой, они отличались более качественной зарядкой и стабильной работой конструкции. Схема проводки схожа с размещенной выше, отличие лишь в генераторном узле. Вы сами легко увидите разницу, сравнив схемы на фото, генератор обозначен цифрой 8.

Читать дальше: Замена противотуманной лампы на рено логан

Усовершенствованный вариант генератора вызвал изменения в схеме

Сами провода не отличаются надежностью и с течением времени начинают прогорать, прогнивать или изоляция просто рассыхается и разрушается. Есть несколько простых советов, как своими руками продлить жизнь системы, но это потребует затрат времени и сил – необходимо проложить все жгуты в специальных гофрах и защитить все контакты, установив качественные клеммы и защитив их термоусадочной трубочкой.
Электропроводка ЛуАЗ нуждается в постоянном осмотре с целью выявления неисправностей на стадии их развития, так как если вы застрянете посреди бездорожья, то работы значительно усложнятся.
В девяностые годы автомобили стали оснащаться замками зажигания без блокировки рулевой колонки, что опять же вызвало изменение схемы, но это не столь принципиальное. В целом можно отметить, что конструкция практически не изменялась, поэтому, разобравшись в одной модификации, вы легко разберетесь и во всех остальных.
Для того чтобы лучше разобраться в том, какие потребители электричества входят в систему, посмотрите принципиальную схему ниже. Это своеобразная инструкция, которая поможет понять, как устроена цепь и что в нее входит.

По этой картинке легко разобраться в особенностях электрооборудования ЛуАЗа

Устанавливается твердый верх простым образом:

– с помощью титанового клея на дуги из ДВП клеится стеклоткань.

– стеклоткань должна быть чистой и без примесей, нужная стеклоткань без лишних примесей сгорать не будет. Качество ткани легко узнать, если ее поджечь. Материал что горит не будет клеиться.

– нужно применять как можно больше клея и хорошенько прижимать полотно (можно кирпичом) – тогда верх будет жестким.

Если Вы решили поменять будку – не имеет значения, из каких материалов крыша на ЛуАЗ будет сделана, ведь каждому нравится свое. Главное – клеить материал прямо к каркасу безопасности

Его очень важно сохранить

Народные умельцы оборудуют свои машины жесткой металлической крышей. Аэродинамика такой новой будки станет значительно лучше, тент на ЛуАЗ в таком случае проигрывает. Когда речь заходит о материалах, то желательно крепить пластмассу или фанерный лист для составления внутренних стенок салона. Снаружи используется оцинкованный лист. Такое плотное оцинкованное полотно без подложки располагается на плоских панелях у радиусных частей. Стоит помнить, что применяемая фанера, даже если обклеить ее стеклотканью, будет прогнивать. А жесткие покрытия из железа, даже окрашенные – могут проржаветь. Прекрасный материал для будки – алюминий, но такое решение трудно реализуемо.

Важно, чтобы у такой конструкции ни внутри, ни даже снаружи не было острых краёв. Крышу желательно сразу укрепить, что можно сделать используя фанеру

Рекомендуем непременно обшить потолок каким-нибудь материалом. Летом верх крыши будет нагреваться, зимой внутри салона собирается конденсат. Потолок желательно обклеить пенопленовыми обоями.

Собранная крыша на ЛуАЗ в будущем поддастся любым модернизациям. В конструкцию можно добавить новые стекла, вставить заднее стекло, заменить и улучшить заднюю дверцу, подогнать ее под жесткий верх. Также перспективно смотрится возможность возить на крыше багаж. Такие улучшения сделают поездку на вашей машине более комфортной и уютной.

Луаз 969м, известный также по названию «Волынь», являлся первым советским автомобилем повышенной проходимости, который предназначался не для нужд военных, а для личного пользования. Это небольшой, но отличающийся высокими внедорожными свойствами автомобиль выпускался с 1966 по 2001 год. За это время машина претерпела весьма незначительные изменения — как в агрегатной части, так и в плане дизайна и комфорта.

Самым серьезным обновлением можно считать установку в автомобиль нового двигателя. После 1990 года устанавливаемый в ЛуАЗы МеМЗ-245 с воздушным охлаждением был заменен на 1,1 литровый мотор от автомобиля «Таврия», отличающийся наличием водяного охлаждения, повышенной мощностью и оборотистостью.

В остальном вплоть до прекращения производства «Волынь» оставалась автомобилем, отличающимся хорошей проходимостью, небольшой стоимостью, и высокой степенью практичности. В то же время, отрицательные черты этого автомобиля вызывают настолько большое количество нареканий, что нивелируют названные выше положительные стороны. ЛуАЗы страдают от посредственного качества сборки и изготовления деталей. Еще одним огромным минусом является архаичная конструкция, изначально абсолютно не учитывающая необходимость обеспечения комфорта, неудобное рулевое управление с большим люфтом, крайне низкие динамические характеристики автомобиля. Еще одним конструкционным минусом является сложное и трудоемкое обслуживание, которое, к тому же, требуется автомобилю очень часто.

Все это, а также очень низкая цена автомобиля, делают «луаз тюнинг» достаточно популярным направлением современной индустрии совершенствования старых автомобилей. Тем более, что простор для деятельности тут огромен – в «Волыни» сложно найти агрегат, который не требовал бы улучшения.

В каких магазинах можно купить детали для тюнинга

Тот момент, что автомобиль прекратили выпускать несколько десятилетий назад, определяет сложности с поиском требующихся деталей для тюнинга. Однако высокая популярность этой модели стала причиной появления различных сервисов по продаже деталей. Продажей запчастей для ЛУАЗ занимаются следующие компании:

1. ZAZ-LUAZ – магазин, который специализируется на продаже деталей к рассматриваемому бренду. Стоит отметить, что компания позволяет купить необходимое для ЗАЗ-966, ЛУАЗ-969, ЗАЗ-958, предоставляет достаточно большой выбор и приемлемые цены. Магазин осуществляет бесплатную поставку совершенных покупок, при этом товар может быть доставлен в страны СНГ, Европы или даже США. Для постоянных клиентов была введена система скидок, которая позволяет существенно сэкономить на проведении работ по восстановлению или тюнингу автомобилей. Магазин имеет широкий ассортимент деталей, которые практически не встретишь у других продавцов

При поиске магазина, который специализируется именно на продаже деталей для рассматриваемого бренда, стоит уделить внимание именно этому

2. OLX – достаточно большой сервис, который связан с продаже деталей для тюнинга. Среди достоинств данного проекта можно отметить присутствие гибкой поисковой системы, которая позволяет провести фильтр всех предложений. В приведенном списке приложения могут касаться как оригинальных деталей, так и тех, которые производят компании по выпуску комплектов тюнинга. Сегодня покупки через интернет получили весьма большое распространение, но в случае с деталями для автомобиля следует быть осторожным, так как с возвратом могут возникнуть существенные трудности. Поэтому перед приобретением выбранных деталей следует проверить точное их название, основные линейные размеры, шаг резьбы и многие другие параметры.В век современных технологий стало возможно решить проблемы, возникающие с покупкой требуемых деталей, так как многие могут быть доставлены из другой страны и обойдутся при этом дешево. Не сложно догадаться, что автомобиль украинского автопрома будет более востребован на территории этой страны, а лучшие предложения также будут исходить от магазинов, зарегистрированных в Украине.

История появления автомобилей ЛуАЗ

Общие черты гражданского вездехода можно заметить во внешнем облике «транспортера переднего края» (ТПК) – именно так называлась амфибия ЛуАЗ 967 в документации военных подразделений, принятая на вооружение в конце 60-х годов.

Фото амфибии ЛуАЗ 967, послужившей концепцией создания гражданского авто

Кроме того, в разрабатываемой модели, массовый выпуск которой начался в 1967 году, также использовалась:

Концептуальная разработка НАМИ, имевшая индекс 049;
Кузовная конструкция амфибии без гребного винта (движение по воде осуществляется за счет энергии вращающихся колес);
Упрощенная «гражданская подвеска» транспортера переднего края (не предусматривающая десантирование на парашюте).

Прототип ЛуАЗ 969 – военный ТПК

Различия в комплектации

Следует различать внешне одинаковые автомобили ЛуАЗ 969:

При сборке первых партий автомобилей завод испытывал дефицит узлов и агрегатов, поэтому первые 7000 авто с колесной формулой 4х2 имели привод только на передние колеса. Данная комплектация обозначалась индексом ЛуАЗ-969В, оснащалась силовым агрегатом МеМЗ-969 мощностью 30 л.с.;
Начиная с 1971 года, дефицит запчастей удалось преодолеть, автомобиль избавился от приставки «В», зато получил полный привод 4х4.

Индекс «А» не прижился на автомобиле

Также существовала небольшая путаница и в обозначениях автомобиля:

В документации 1964 года автомобиль именовался как ЗАЗ 969;
Годом позже получил гражданское имя «Волынь»;
Затем его сборку окончательно поручили заводу в Луцке, а автомобиль нарекли ЛуМЗ 969В;
ЛуАЗ 969В – окончательный вариант названия для переднеприводной комплектации (4х2);
ЛуАЗ 969 – автомобиль с колесной формулой 4х4.

Подкапотная табличка производителя давала точные сведения о комплектации автомобиля

Модернизация ЛуАЗ 969

В 1975 году завод запустил в производство ЛуАЗ 969А, который:

Получил усовершенствованный двигатель МеМЗ-969А объемом 1,2 л. и возросшей до 40 л.с. мощностью;
Получил измененный дизайн передка.

Заводская инструкция с цветной вкладкой электрохозяйства ЛуАЗ 969М

С 1979 года завод перешел на выпуск ЛуАЗ 969М, у которого:

Появился гидровакуумный усилитель и раздельный привод тормозов;
Новые двери с замками и поворотными форточками;
Новая травмобезопасная панель приборов;
Сиденья водителя и пассажира от автомобиля Жигули.

Панель приборов и органы управления ЛуАЗ 969

Устанавливаемая электропроводка с марта 1981 по август 1986 года

Автомобили ЛуАЗ 969 были достаточно надежными и ремонто пригодными, что позволяло владельцам своими руками осуществлять техническое обслуживание и уход. Тем не менее, практически все годы производства завод в Луцке испытывал проблемы с поставками запчастей:

Вначале 90-х начались перебои с поставками замков зажигания, выполняющих функцию противоугонной системы. Автопроизводитель был вынужден комплектовать автомобиль другими замками, что привело к изменению электросхемы;
Не на все автомобили устанавливались те или иные детали. Даже одного года выпуска автомобили могли иметь различия в комплектации;
Особо следует отметить проводку, которая из-за невысокого качества и частой смены поставщиков имела отличия по цвету и расположению внутри жгутов под капотом и в салоне (см. также схему проводки УАЗ 3303).

Электросхема ЛуАЗ 969М без блокировки рулевого вала

Салон

Недостатки Луаза

Большинство людей считает, что любой советский автомобиль – это зло, которого нужно бояться и обходить его стороной. На самом же деле, небольшой, ну, иногда чуть больше чем небольшой, список доработок сможет сделать из этого творения достойный автомобиль. Посмотрим, что же стало причинами такого «предвзятого отношения».

Двигатель

Он очень прожорливый. Для того чтобы проехать сто километров по идеально ровной трассе, придется сжечь минимум 14 литров бензина, и это при объеме 1,2 литра.
Воздушное охлаждение. Из-за этого он очень шумный, а так же плохо переносит высокие обороты, которые приходится поддерживать при преодолении препятствия. Как следствие – перегрев, однако, это достаточно редкое явление.
Малая мощность. Даже при таких характеристиках 40 лошадок для 1,2 литрового мотора — это просто смешно, отсюда и такой расход, исправление этой проблемы мы рассмотрим чуть позже.
Карбюратор, который постоянно просто льет топливо в цилиндры. Это отрицательно сказывается как на работе, так и на запуске двигателя, особенно на холодном.
Отнесем это к силовой установке, поскольку редукторы на каждом колесе – это трансмиссия. Честно сказать, трудно придумать что-то более ненадежное, потому что ресурс данного узла не превышает и 80 000 километров.

Подвеска, рулевое управление

Высокопрофильная резина, которая способствует раскачиванию на дороге, от этого управляемость очень сильно страдает. Сюда же можно отнести и ширину покрышек 16,5 см, что очень мало. Естественно, преодолевать какую-то грязь или снег на ней практически нереально. Да, еще один момент – это диаметр дисков 15 дюймов. На неровностях за это надо сказать спасибо, но разгон очень уж не радует.
Огромный люфт рулевого колеса. Здесь установлен червячный механизм. Порой возникает такое чувство, что его собирали из того, что было на заводе в тот момент.
Сложность рулевого управления. В сумме здесь 8 тяг, каждая из которых имеет по 2 шаровых наконечника, итого – огромный люфт, а так же постоянное обслуживание, решение проблемы – только качественные детали, либо самостоятельно изготовление шаровых опор на токарном станке.
Маленькие колесные арки и малый ход подвески, поскольку она выполнена на рычагах.

Салон

Маленькие сидения, низкие, которые не позволяют посмотреть на дорогу рядом с автомобилем, разве что если ваш рост подходит к 2 метрам, но тогда возникнут проблемы с потолком.
Бензиновая печка. Этот момент некоторым нравится, но большинство не в восторге.
Низкая шумка и теплоизоляция, которой практически нет.

Пожалуй, на этом все. Есть еще мелкие недочеты, но спишем их на то, что идеального автомобиля не существовало, и он никогда не будет существовать.

Этапы работ по изготовлению минитрактора своими руками

Первым этапом является создание рамы. Данная конструкция прямоугольной формы.

Для ее изготовления понадобятся:

стальные листы,
швеллеры,
элементы кузова или водопроводные трубы.

Передний и задний мосты можно снять с ЛУАЗа или использовать полуоси от Т-25, сменив ступицы. Если мотор машины работает нормально, то и его оставляют, в противном случае используют двигатель с другого транспортного средства.

Двигатель устанавливают или бензиновый, или дизельный. Второй из-за своей экономичности становится более популярным. Для мини-тракторов подойдет мотор от мотоблока. Можно купить новый или использовать снятый со старого мотоблока, имеющегося в хозяйстве.

Затем устанавливают диски и колеса с основного авто или используют видоизмененные обода с ГАЗ-21.

Когда основа трактора будет собрана, переходят к созданию гидравлической системы.

Поскольку целевым направлением трактора являются сельскохозяйственные работы, то необходимо собрать механизм для подвески навесного оборудования.

Поэтому следующим шагом будет установка гидравлики, трансмиссии, рулевого управления и сцепления.

Большинство сoвременных тракторов оснащены валом отбора мощности (ВОМ). Это узел, передающий движение от мотора к навесному оборудованию. Вместо него устанавливают также насос НШ-10, распределитель Р80 и гидроцилиндр.

Насосом можно будет управлять (включать и выключать его в нужный момент), если установить отключаемый привод. Его можно взять с мотоцикла Урал. Нужно снять вилку переключения, 2 шестерни, вал и шлицевые муфты. Чтобы вал можно было надеть на звездочку, его необходимо обрезать, после чего нарастить на 5 см. Корпус привода сваривают из уголков 40х40, цепь и звездочка подойдут от мотоцикла Планета. Такой насос будет работать на 1000 оборотов в минуту.

Сборку верхней части трактора каждый мастер продумывает по-своему. Тут важна смекалка и фантазия конструктора

Важно, чтобы было установлено удобное сиденье и предусмотрена защита от непогоды

Перед тем как начать собирать самодельный минитрактор, надо приобрести все необходимые инструменты и материалы для этого дела. Кроме этого нужен будет сварочный аппарат, чтобы прочно соединить основные части агрегата.

И под рукой должна находиться детально продуманная схема, на которой будут обозначены размеры и параметры, и все продумано до мелочей. Без нее в процессе сборки придется постоянно подгонять детали под нужный размер.

Самодельные тракторы ничем не уступают готовым моделям. Если их собрать правильно и добросовестно, то они прослужат довольно долго, да и вышедшие из строя детали при необходимости поменять не составит особого труда.

Трактор, собранный своими руками, можно приспособить под любые земельные работы. На нем можно:

проводить культивирование почвы;
удалять сорняки;
косить траву;
удобрять землю;
формировать грядки;
высаживать и выкапывать картофель;
перевозить тяжелые грузы.

Спектр использования данного агрегата намного шире, но основной целью является посадка различных культур и сбор урожая. Если продумать и добавить к машине навесное оборудование для очистки снега, то его можно будет с успехом применять для расчистки территорий от снежных завалов. Мастеру, сумевшему собрать мини-трактор, не составит особого труда сконструировать подобное оборудование.
