Как сделать лебедку на автомобиль своими руками?

Плюсы и минусы приспособления

Как часто бывает, автолюбители неоднозначно относятся к самодельным вытаскивателям. Одни считают их превосходной заменой лебедки, другие же с точностью наоборот – категорически против их использования.

К достоинствам самовытаскивателя стоит отнести:

• низкая стоимость конструкции;
• возможность сделать ее самостоятельно;
• простота в использовании и надежность;
• небольшие габариты;
• не нуждается в специальном креплении;
• легкость установки (можно обойтись без профессионала);
• если правильно использовать, то сила тяги будет ограничена только мощностью движка.

При неправильном использовании самовытаскиватель может стать причиной довольно серьезных неприятностей. Бывали случаи, когда слабо забитый в землю кол не выдерживал нагрузки и разбивал лобовое стекло.

Существуют и другие минусы:

• существует риск повреждения рулевых тяг;
• трос на диск наматывается неравномерно;
• неудобство использования приспособления.

Если сравнивать самовытаскиватель с лебедкой, то по функциональности и удобству использования лебедка выигрывает в разы. В тех случаях, когда водитель едет на рыбалку или несколько раз в году отдохнуть на природу, самовытаскиватель – идеальный вариант. Если же машина постоянно ездит по бездорожью, стоит задуматься о приобретении лебедки.

Видео работы отвала

Ну и видео работы с отвалом, как видно отвал гребет достаточно много снега, и ограничивается лишь проходимостью Нивы, пока что шины стоят обычные, шоссейная шипованная резина, на ней Нива не очень проходима, но этого достаточно для уборки снега с дороги.

Дальнейшая эксплуатация отвала на Ниве

В общем свои функции выполняет на 100%, высота самой лопаты устраивает, ниже не нужно, потому что будет перебрасывать снег на машину, угол от машины тоже нормально, но можно немного увеличить, поставили еще дополнительно птф на крышу, потому что отвал перекрывает фары, и они становятся бесполезны.

Стоят 100 ватные галогенки, как светят есть отдельная тема, они светят поверх отвала на дорогу, одна поближе, вторая подальше.

Как нельзя делать

Теперь о том, почему отвал пришлось ремонтировать, этот нюанс стоит учитывать абсолютно всем кто хочет сделать отвал на Ниву своими руками, дело в том что при коротких тягах отвала к Ниве, вы рискуете получить вот такой конфуз

С машиной все нормально, немного помял юбку. но отвалу досталось, обломил длинную тягу. Разгон был на третьей передаче. на понижающем редукторе, хотел пробить слежавшуюся кучу снега, в общем страдал фигней. Получилось так потому что, тяга которая покороче (правая) после не большого ремонта (в этот же день) была немного укорочена.

Отвал успешно служил верой и правдой несколько месяцев, потом при ударе обломили эту левую тягу, и приварили буквально сантиметров на 5 ближе к машине, в итоге короткое плечо, и как следствие, отвал ушел под машину.

На фото сверху это минимальное плечо, его размер 60 см, но лучше сделать побольше, что бы быть уверенным что отвал не вывернет вниз, под машину, при сильном ударе.

Достоинства и недостатки

Монтаж данных устройств не всегда обусловлен их использованием по назначению. Лебедка может применяться для буксировки тяжелых грузов. При этом нет необходимости демонтировать лебедку либо изменять порядок ее крепления – достаточно переставить машину в место расположения груза.

Наличие тяги принесет свою пользу, если необходимо корчевать пни, перевозить бревна и брус. Лебедку заводского изготовления можно даже применять в качестве подъемного устройства для легковых машин, которым требуются ремонтные работы.

Есть и свои ограничения, которые обуславливаются отсутствием уровня безопасности в момент работы. В самодельных устройствах редко устанавливается стопор, по этой причине их не стоит использовать, как подъемники. Но если решено использовать лебедку по назначению, то для опасений причин нет. Это устройство, изготовленное самостоятельно, вытащит машину из любой канавы.

Подъемная лебедка из трещотки своими руками

Для изготовления самодельной автолебедки из трещотки используется червячный механизм тормозной системы автомобиля КамАЗ или МАЗ. Только эти детали могут выдержать вес от 2 тонн и выше.

Гаражная лебедка состоит из трещотки и вала, к которому она крепится. Собранная конструкция монтируется к каретке, которую можно сварить из небольших пластин стали. На вал нужно накрутить трос, на конец которого привязать удобный крючок. Чтобы разобраться, как пошагово собрать подъемную лебедку из трещотки, можно посмотреть видео-ролики с инструкцией.

Простая ручная лебедка используется, чтобы поднимать тяжелые, но не габаритные грузы, например, редуктор автомобиля.

При частом использовании механизм может выйти из строя, поэтому важно смазывать все детали между собой машинным маслом

Все об УАЗ 3303

УАЗ 3303 начал свой выпуск с 1986 года. За это время он был несколько раз видоизменен и, в связи с этим, имеет следующие модификации:

• 330394. Данная разновидность выпускается с двухместной кабиной и деревянной платформой;
• 330364. Грузовичок имеет расширенные размеры кабины с металлической платформой.

Колеса УАЗа 3303отличаются наличием дисков, а рисунок протекторов у них уникальный и ни на какие другие образцы не похожий.

Подвеска у УАЗа 3303 зависимая с обеих сторон. Оснащен рессорами и амортизаторами – на мостах.

Тормозная систематакжене совсем совершенна: двухконтурная с гидравлическим приводом, а также вакуумным усилителем. Присутствуют барабанные механизмы.

Рулевой механизм в виде глобоидального червяка с использованием двухгребневого ролика.

Данный вид грузовиков наиболее часто используется в качестве карет скорой помощи, а также для перевозки важных грузов. У УАЗа 3303 несовершенны ходовые характеристики, которые можно улучшить с помощью тюнинга. Также можно изменить еще бока и все внутренне пространство машины. Организовать тюнинг своими руками в отношении УАЗа 3303 – довольно легко и необременительно.

Рычажная ручная таль своими руками: для гаража и домашнего хозяйства

Таль – весьма необходимая вещь, когда появляется необходимость поднять и зафиксировать на высоте тяжелую вещь. В отличие от шестеренчатых талей. Рычажный механизм может поднять груз не более 5 тонн и только на высоту человека.

Управление талью осуществляется с помощью специальной ручки, которая является частью конструкции.

Рычажные тали не приспособлены для работы с тяжелыми грузами, поэтому их редко используют на большом производстве. Свое применение они нашли в домашнем хозяйстве и в качестве помощника автомобилистам.

Сфера применения рычажной ручной тали:

• Жилищно-коммунальные службы используют данную конструкцию для прокладки труб водоснабжения в вырытые траншеи или установки люков на канализационные ямы;
• Фермеры и лесники вытаскивают пни или переносят тяжелые бревна;
• Владельцы автомобилей используют таль в качестве домкрата – поднять машину, снять колесо или вытянуть двигатель из-под капота.

Основное преимущество рычажной тали в том, что ее можно использовать в помещениях с небольшой площадью, таких как сарай или гараж, или на улице.

Как сделать лебедку с креплением на колесо

Самодельная лебедка работает по принципу катушки: при скручивании троса автомобиль вытягивается из топи. Сбор такой лебедки начинают со шпули. Чаще всего мастера используют колесный диск, диаметр которого немного меньше, чем у машинных дисков.

В начале работы следует взять запаску и приложить к ней диск. После этого делают отметки в тех местах, где находятся отверстия колеса.

На месте отметок приваривают Г-образные зацепы из стали, с помощью которых можно будет сцепить диск с колесом машины через отверстия. Не обязательно делать зацепы напротив каждого отверстия, достаточно будет и через одно отверстие.

Новичкам в этом деле советуют сначала немного прихватить штифты, а окончательно обваривать только после примерки. Для удобства готовое изделие лучше покрасить, ведь оно теперь всегда будет ездить в чистом багажнике.

Что представляет собой самовытаскиватель?

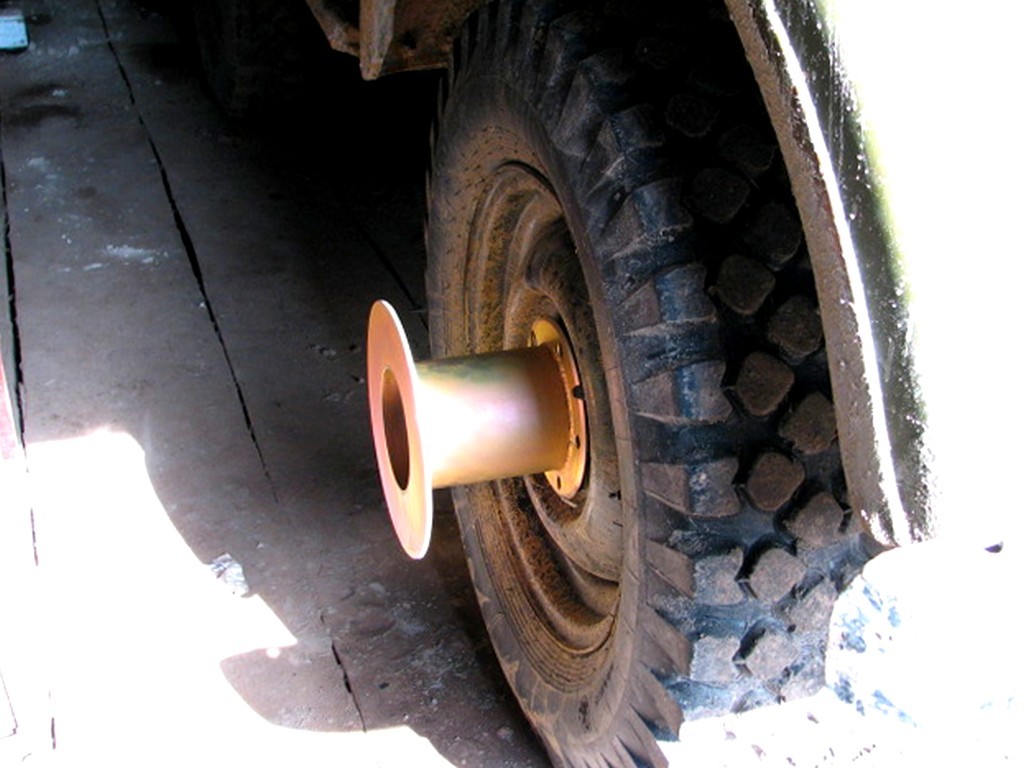

Самовытаскиватель – это, по сути, простейшая лебедка на колесо. Она крепится на ступицу колеса с помощью болтов или иным образом. После этого на нее наматывается трос, другой конец которого надежно привязывается к дереву. Самовытаскиватель проворачивается вместе с буксующим колесом, наматывает на себя трос и таким образом вытягивает автомобиль из грязи.

Самовытаскиватель на УАЗ

Обычно самовытаскиватель крепится не к одному колесу, а к двум на одной оси. Один конец троса крепится к одному колесу, второй – к другому. Середина пропускается через блок, который крепится к дереву или другому надежному объекту. Таким образом достигается равномерное наматывание троса и плавное движение. К тому же на обычных мостах с неблокированным дифференциалом установка самовытаскивателя на одно колесо бесполезна, т.к. устройство его просто заблокирует, а противоположное колесо будет буксовать на месте.

Можно также пустить трос не напрямую, а через систему блоков на бампере таким образом, чтобы трос выходил из центра бампера, хотя такое решение обладает сомнительными преимуществами. По возможности такая простейшая самодельная лебедка должна устанавливаться на колеса задней оси, т.к. при установке на переднюю ось есть риск погнуть рулевые тяги.

Где купить самовытаскиватель?

Приобрести это простейшее устройство можно обычно, просмотрев объявления в интернете. В большинстве своем они самодельные и стоят меньше 1000 и даже 500 рублей. К тому же изготовить самовытаскиватель можно своими руками или заказать у местного умельца. Для этого не потребуется каких-либо специфических навыков и инструментов. Чертежи можно отыскать в интернете, а можно и вообще обойтись без них, т.к. устройство самовытаскивателя невероятно простое.

Конструкция самовытаскивателя очень проста

Отвалы для квадроциклов

Высокая маневренность, соединенная с большим тяговым усилием и мощными грунтозацепами делают обычный квадроцикл отличной базой для установки снегоуборочной лопаты.

Источник фото уникар.рф

Процесс подбора отвала включает четыре этапа. Сначала нужно определиться с установочным комплектом – конструкцией, которая крепится к раме и зависит от модели квадроцикла. Затем выбирают подрамник, после чего остается подобрать под него подходящий отвал и механизм его подъема.

Различают два вида установочных комплектов – фронтальные и центральные. Первые рассчитаны на соединение с фронтальной базой квадроцикла и предназначены для машин с небольшим дорожным просветом. Преимуществом второго вида является повышение жесткости рамы тягача и улучшение стабильности его хода при уборке снега.

Фронтальный установочный комплект

Центральный установочный комплект

Крепление отвала спроектировано таким образом, что не уменьшает дорожный просвет и не снижает проходимость машины.

Ширина снегоуборочной лопаты для квадроцикла зависит от мощности двигателя, веса машины и находится в диапазоне от 125 до 150 см.

Недорогие снегоуборочные лопаты, не имеющие подъемного механизма, оборудуются «лыжами» — специальным устройством для скольжения, которое выдерживает безопасный зазор между ножом лопаты и поверхностью покрытия.

Наиболее качественные, но при этом и самые дорогие системы отвалов для монтажа на квадроциклы выпускает американская фирма Warn. Набор, состоящий из прямой лопаты, установочного комплекта и фронтальной базы вместе с подъемным и поворотным механизмами обойдется покупателю в 59 000 рублей. Для сравнения цены на аналогичное оборудование российской компании Atvstar, но не оснащенное приводом для лопаты, находятся в диапазоне от 15 до 20 тыс. рублей.

Эффективно работать квадроциклом с навесной лопатой можно только по рыхлому снегу высотой не более 50 см и не слежавшемуся в плотные пласты.

Что представляет собой самовытаскиватель?

Самовытаскиватель – это, по сути, простейшая лебедка на колесо. Она крепится на ступицу колеса с помощью болтов или иным образом. После этого на нее наматывается трос, другой конец которого надежно привязывается к дереву. Самовытаскиватель проворачивается вместе с буксующим колесом, наматывает на себя трос и таким образом вытягивает автомобиль из грязи.

Самовытаскиватель на УАЗ

Обычно самовытаскиватель крепится не к одному колесу, а к двум на одной оси. Один конец троса крепится к одному колесу, второй – к другому. Середина пропускается через блок, который крепится к дереву или другому надежному объекту. Таким образом достигается равномерное наматывание троса и плавное движение. К тому же на обычных мостах с неблокированным дифференциалом установка самовытаскивателя на одно колесо бесполезна, т.к. устройство его просто заблокирует, а противоположное колесо будет буксовать на месте.

Можно также пустить трос не напрямую, а через систему блоков на бампере таким образом, чтобы трос выходил из центра бампера, хотя такое решение обладает сомнительными преимуществами. По возможности такая простейшая самодельная лебедка должна устанавливаться на колеса задней оси, т.к. при установке на переднюю ось есть риск погнуть рулевые тяги.

Где купить самовытаскиватель?

Приобрести это простейшее устройство можно обычно, просмотрев объявления в интернете. В большинстве своем они самодельные и стоят меньше 1000 и даже 500 рублей. К тому же изготовить самовытаскиватель можно своими руками или заказать у местного умельца. Для этого не потребуется каких-либо специфических навыков и инструментов. Чертежи можно отыскать в интернете, а можно и вообще обойтись без них, т.к. устройство самовытаскивателя невероятно простое.

Конструкция самовытаскивателя очень проста

Как сделать ручную лебедку своими руками: 5 простых и проверенных способов

Лебедка – незаменимая вещь в домашнем хозяйстве. Автолюбителям она тоже может оказать неоспоримую услугу.

Функции лебедки для авто

Производители устанавливают лебедку на ТС, которые часто ездят по бездорожью. Дело в том, что, когда авто пробуксовывает или не может заехать на склон, именно это устройство помогает выбраться из «западни».

Установив лебедку на легковое авто, можно спокойно ездить по любому дорожному покрытию, в том числе, по размытым дорогам и ухабинам.

Однако ее используют не только для того, чтобы вытащить авто из ямы или его буксировки, но и для транспортировки грузов. Поэтому производители выпускают большое разнообразие этих устройств.

Какие бывают лебедки

Условно они классифицируются по:

• конструкции;
• способу подключению;
• техособенностям.

Кроме того, их подразделяют на съемные, которые устанавливают при необходимости, и несъемные (установлены на передней части ТС).

Лебедка может быть нескольких видов:

1. Ручная – к преимуществам можно отнести компактный размер. Чаще всего бывают барабанного типа, когда трос натянут на катушку, а вращение происходит с помощью рукоятки. К недостаткам можно отнести то, что она может работать с грузом, вес которого не превышает 1 тыс. кг.
2. Механическая – приходит в действие с помощью мотора, поскольку самостоятельного движущего узла не предусмотрено. Конструкция достаточно громоздкая и не пользуется популярностью у автолюбителей.
3. Электрическая – наиболее удобный вариант. Барабан осуществляет движение при помощи электродвигателя. Питание происходит от аккумулятора авто. Грузоподъемность достигает до 4 тыс. кг.
4. Гидравлическая – имеет достаточно сложную конструкцию. Работает бесшумно и обладает большой мощностью, однако ненадежны, поскольку в любой момент могут отказать.

Приобретать устройство совсем не обязательно. Ручная лебедка своими руками изготавливается достаточно просто. В первую очередь, необходимо определиться с видом и параметрами прибора.

Прибор оснащен так называемым «якорем», который цепляется за твердую поверхность и помогает вытащить ТС. Лебедка якорная своими руками изготавливается практически из любого металлолома

Неважно как будет выглядеть «якорь», главное, чтобы он хорошо цеплялся и не деформировался при высоких нагрузках

Во время использования устройства, стоять в радиусе поражения тросом запрещено.

Лебедка из стартера своими руками

Лебедка самодельная из стартера изготавливается из материалов, которые всегда есть в гараже. Основой, конечно, выступает стартер, а само устройство работает от аккумулятора.

Желательно, чтобы редуктор для лебедки был планетарный. Найти его можно на старых моделях «Жигули».

Для изготовления потребуется: кабели, трос, шестеренки, барабан, стартер, редуктор, лист металла.

1. Закрепить посадочные места для барабана болтами и сварочным аппаратом.
2. Собрать барабан с редуктором.
3. Сборка стартера к редуктору осуществляется с помощью переходников.
4. Первичный вал оборудовать шестерней. Необходимо следить, чтобы размер зубьев соответствовал конструкции. Если вал соединяется свободно с шестеренкой, значит процесс изготовления проходит верно.
5. Надеть шестерню на цилиндр. После того, как конструкцию надежно закрепили, подключают электропроводку.

Если во время сборки в устройство попала грязь, пыль, следует все очистить и только после этого произвести грунтовку и окрашивание.

Лебедка Буша (самовытаскиватель). Простой и надежный способ вытащить автомобиль из грязи.

Российские дороги, они же направления, требуют от любителей экстремальных покатушек по пересеченной местности, обязательной установки на автомобиль лебедки, для того чтобы самостоятельно выбраться из очередной ямы или топи. Но при всем богатстве выбора лебедок на рынке, особым разнообразием они не отличаются, опционально, лебедка это трос, барабан и самое главное, дополнительный привод для барабана, который может быть механическим, электрическим и гидравлическим. При этом, любая лебедка требует грамотной и профессиональной установки, что выливается в существенные затраты.

Тут то и возникает вопрос, а можно ли избежать покупки и установки дорогостоящих лебедок и обойтись более простыми и дешевыми приспособлениями, которые с тем же успехом смогут вытащить застрявший автомобиль?

Как оказалось такие приспособления широко распространены и активно используются! Так называемый самовытаскиватель для автомобиля или Bush Winches (Лебедка Буша), был представлен еще в 2005 году. Система, проста до безобразия и не требует от водителя особых навыков, состоит из веревки, нескольких колесных гаек и обода колеса.

В отличие от стационарных лебедок с приводом, которые крепятся к передней или задней части автомобиля, самовытаскиватель, крепится к колесным дискам, желательно к задним, чтобы снизить нагрузку на рулевое управление.

После чего веревка крепится в специальных отверстиях катушки, а другой ее конец фиксируется на неподвижной опоре. При пробуксовке веревка наматывается на барабан подтягивая автомобиль в направлении зафиксированного конца.

Используя самовытаскиватель для автомобиля, важно поддерживать низкие обороты двигателя, чтобы скорость вращения колес была максимально низкой!!!

Преимуществом таких самовытаскивателей является то, что они могут использоваться независимо от типа привода автомобиля: 2WD, AWD или 4WD. Не имеет значения и тип КПП ручная или автоматическая коробка, или присутствует ли контроль тяги. Блокировка дифференциала не требуется, и система не нуждается в дополнительном оборудовании, таком как двигатель или вал отбора мощности.

В отличие от традиционно приводимых в действие лебедок, у лебедки Буша нет максимальной силы тяги, за исключением того, что дается силой самого двигателя автомобиля.

Тот факт, что Лебедка Буша может быть установлен на колесах, означает, что применить ее можно абсолютно на любом автомобиле, если правильно подобрать крепления, система может использоваться как на обычных, так и на легкосплавных дисках.

Плюсы и минусы самовытаскивателей

Отношение владельцев внедорожников к самовытаскивателям неоднозначно. Кто-то считает их вполне достойной заменой лебедки, другие напротив – крайне негативно отзываются об этих приспособлениях. Попробуем выделить основные плюсы и минусы, которыми обладает самовытаскиватель на УАЗ или другой внедорожник.

Итак, достоинства:

• простота и надежность конструкции;
• дешевизна или легкость самостоятельного изготовления;
• занимает немного места в багажнике;
• не требует специального крепления и профессиональной установки;
• при правильном использовании сила тяги ограничена только мощностью двигателя.

Возможно, устройство обладает и другими достоинствами. А теперь перечислим очевидные недостатки самовытаскивателей:

• риск повреждения автомобиля (особенно рулевых тяг);
• ограниченная функциональность (лебедку можно использовать для множества других задач, помимо вытаскивания автомобиля);
• неравномерность наматывания троса;
• неудобство использования (лебедкой вытащить авто проще).

Список может быть также не полным, возможно у самовытаскивателей есть и прочие недостатки.

Что представляет собой самовытаскиватель?

Самовытаскиватель – это, по сути, простейшая лебедка на колесо. Она крепится на ступицу колеса с помощью болтов или иным образом. После этого на нее наматывается трос, другой конец которого надежно привязывается к дереву. Самовытаскиватель проворачивается вместе с буксующим колесом, наматывает на себя трос и таким образом вытягивает автомобиль из грязи.

Самовытаскиватель на УАЗ

Обычно самовытаскиватель крепится не к одному колесу, а к двум на одной оси. Один конец троса крепится к одному колесу, второй – к другому. Середина пропускается через блок, который крепится к дереву или другому надежному объекту. Таким образом достигается равномерное наматывание троса и плавное движение. К тому же на обычных мостах с неблокированным дифференциалом установка самовытаскивателя на одно колесо бесполезна, т.к. устройство его просто заблокирует, а противоположное колесо будет буксовать на месте.

Можно также пустить трос не напрямую, а через систему блоков на бампере таким образом, чтобы трос выходил из центра бампера, хотя такое решение обладает сомнительными преимуществами. По возможности такая простейшая самодельная лебедка должна устанавливаться на колеса задней оси, т.к. при установке на переднюю ось есть риск погнуть рулевые тяги.

Где купить самовытаскиватель?

Приобрести это простейшее устройство можно обычно, просмотрев объявления в интернете. В большинстве своем они самодельные и стоят меньше 1000 и даже 500 рублей. К тому же изготовить самовытаскиватель можно своими руками или заказать у местного умельца. Для этого не потребуется каких-либо специфических навыков и инструментов. Чертежи можно отыскать в интернете, а можно и вообще обойтись без них, т.к. устройство самовытаскивателя невероятно простое.

Конструкция самовытаскивателя очень проста

Порядок сборки трактора своими руками из УАЗа

Собирается трактор на базе УАЗ 469 в конкретной последовательности:

1. Сваривается надёжная и устойчивая к вибрированиям двигателя рама. Она изготовляется из стальных труб, стыки которых провариваются со стальными уголками для укрепления конструкции;
2. На передней части рамы приваривается ниша под мотор. Двигатель укрепляется болтами, кронштейнами для улучшенной фиксации;
3. В середине рамы закрепляется водительское сиденье. При установке используется рессора, которая гасит неровности грунта;
4. Устанавливается рулевая колонка. Она находится справа конструкции для удобного закрепления рулевого привода и рулевого механизма;
5. Отдельное создание поперечной рулевой тяги. На краях уголков привариваются наконечники;
6. Ходовая с УАЗа 469 оборудуется мостами. Конструкция должна располагаться на подушках с заднего моста автомобиля;
7. Установка тормозного цилиндра. Понадобится тяга, колонка и редуктор. Для усиления редуктора применяется перекладина;
8. Задняя часть оборудуется навесным механизмом. Больше всего подойдёт готовая сцепка. Поскольку для его создания понадобится специальное токарное оборудование;
9. Можно установить небольшую застеклённую кабину или приварить стойки под тент. Благодаря такой конструкции работать можно при любых погодных условиях.

Самоделка займём меньше времени и сил, если воспользоваться видео-инструкциями по созданию агрегата. Готовый трактор заправляется, после этого можно его обкатывать. Первоначально тестируются небольшие навесы (фрезы или плуг). Если при этом двигатель работает исправно, можно приступить к испытаниям трактора с большими навесами. Самодельную технику можно использовать на общественных дорогах, если пройдена регистрация трактора. На такие машины нужны специальные разрешения и документы.

Плюсы и минусы самовытаскивателей

Отношение владельцев внедорожников к самовытаскивателям неоднозначно. Кто-то считает их вполне достойной заменой лебедки, другие напротив – крайне негативно отзываются об этих приспособлениях. Попробуем выделить основные плюсы и минусы, которыми обладает самовытаскиватель на УАЗ или другой внедорожник.

• простота и надежность конструкции;
• дешевизна или легкость самостоятельного изготовления;
• занимает немного места в багажнике;
• не требует специального крепления и профессиональной установки;
• при правильном использовании сила тяги ограничена только мощностью двигателя.

Возможно, устройство обладает и другими достоинствами. А теперь перечислим очевидные недостатки самовытаскивателей:

• риск повреждения автомобиля (особенно рулевых тяг);
• ограниченная функциональность (лебедку можно использовать для множества других задач, помимо вытаскивания автомобиля);
• неравномерность наматывания троса;
• неудобство использования (лебедкой вытащить авто проще).

Список может быть также не полным, возможно у самовытаскивателей есть и прочие недостатки.
