Как установить дополнительную печку на газель фермер видео

Как устранить проблемы обогрева на печках в Газели

При устройстве печки Газели старого образца производитель недостаточно эффективно продумал отопительную конструкцию. Из-за этого она плохо греет, допуская попадание холодного воздуха извне. Кран может обладать плохой пропускной способностью, и даже засорившийся радиатор быстро приводит к проблемам. Такие печки выпускались на автомобилях до начала 2000-х годов производства, и они требуют регулярной очистки. Самое простое, что можно сделать водителю в такой ситуации, — прочистить систему и магистрали.

Не всегда этих манипуляций достаточно для того, чтобы добиться эффективного обогрева. В этом случае автолюбителям придёт на помощь небольшая модернизация системы. Самый простой вариант — заменить алюминиевый радиатор на медный аналог. Также многие ставят дополнительный новый насос под вакуумный усилитель. В некоторых случаях помогает применение поролоновых уплотнителей или промазка проблемных участков герметиком. Лучше всего использовать силиконовый герметик, который хорошо герметизирует места соединений.

Однако и устройство печки Газелей нового образца нельзя назвать идеальным для тех, кому приходится много времени ездить в зимнее время года, да ещё и за городом. В этом случае можно прибегнуть к такому последовательному алгоритму:

1. Загерметизировать любым изолирующим материалом дверные проёмы, щиток и прочие потенциально проблемные места в салоне. Можно воспользоваться даже шумоизоляцией. В результате тепло будет сохраняться лучше, а поступление холода, наоборот, сократится.
2. Некоторым помогает замена входа и выхода в самой печке.
3. Как вариант, можно заменить отопитель. От этого может повыситься эффективность работы всей системы.
4. На практике доказано, что улучшить обогрев можно при помощи установки дополнительного радиатора вдобавок к штатному. Их можно расположить под общей крышкой и соединить трубками в одну систему.

Если в системе установлен второй отопитель, то антифриз нагревается лучше, а это неминуемо скажется на температуре внутри салона. Тепло будет лучше сохраняться в салоне, что приведёт к повышению уровня комфорта при передвижении в Газели в зимнее время года.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

Внешний тюнинг

Чтобы коммерческий автомобиль выглядел стильно, ему необходим внешний тюнинг. Заводские бампера не слишком хорошо смотрятся даже на «Газели Бизнес», поэтому альтернативный обвес отлично украсит кузов авто.

Внешний тюнинг грузовика Газель

На «передок» неплохо установить кенгуринг – он и выглядит неплохо, и в случае лобового столкновения в какой-то степени защитит автомобиль и его пассажиров. Кстати, к обвесу относятся еще подножки, которые могут крепиться как на порогах кабины, так и в нижней части цельнометаллического кузова ГАЗ 2705 – по бокам и со стороны задних распашных дверей.

Тюнинг ГАЗ 2705

Кабриолет на базе Газели 2705 Интересную доработку «Газели» 2705 представили в 2005 году на выставке «Мотор Шоу» – из цельнометаллического кузова сделали кабриолет и установили в кузове сиденья для пассажиров. Получилась маршрутка с открытым верхом. В средней полосе России такой автомобиль вряд ли найдет себе применение, а вот в южных районах, например, в Сочи, будет пользоваться спросом. Кузов 2705 нередко дорабатывается как частными лицами, так и различными коммерческими предприятиями. Из цельнометаллического фургона получается специальная передвижная лаборатория, инкассаторский автомобиль, катафалк. Делают из «Газели» также изотермический фургон, прокладывая стенки кузова теплоизолирующим материалом.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Как работает вентилятор печки

Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.

Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.

Схема подключения

На рисунке показана простейшая принципиальная схема подключения вентилятора печки. Когда плюсовой вывод переключателя, защищенный предохранителем, замкнут с контактом H, ток протекает к электродвигателю напрямую, заставляя его вращаться с максимальной скоростью. Когда же плюсовой контакт замкнут с контактом V, ток течет через сопротивление, что снижает скорость вращения вентилятора. READ Metrostroi subway simulator как установить Электродвигатель отопителя моделей ВАЗ 2108, 21099 имеет уже 3 скорости вентилятора. Когда плюсовой вывод переключателя режимов замкнут на 1 контакт, в цепь включены последовательно 2 сопротивления, поэтому скорость вращения электродвигателя будет минимальной. При подаче питания на второй контакт переключателя режимов ток будет протекать через один резистор, что будет соответствовать средней скорости вращения. Соответственно, 3 контакт предназначен для подачи питания в обход дополнительного резистора и соответствует самой быстрой скорости вращения. Именно такой принцип включения электродвигателя отопителя на большинстве автомобилей. Для лучшего понимания схемы предлагаем посмотреть видео.

Система автоматизированного управления

На схеме мы все так же видим дополнительный резистор, вот только теперь все команды передаются электровентилятору не напрямую от ручки переключения скоростей, а через блок управления системой отопления (№3). Также блок управляет электромагнитным клапаном рециркуляции салона и микромоторедуктором привода заслонки. В данной схеме используется лишь один датчик температуры в салоне, но в более продвинутых вариантах присутствуют также датчики температуры заборного воздуха, а также датчики, измеряющие в нескольких точках температуру подаваемого в салон воздуха.

Производители

Самыми популярными производителями среди отечественных автолюбителей являются:

• Лифей – китайский производитель автомобильных компонентов. Популярность обрел благодаря выгодной стоимости. Маленькие агрегаты можно приобрести в пределах 1500-2000 рублей, что значительно дешевле своих ближайших конкурентов. Однако минусом производителя является нестабильное качество, присущее всем бюджетным производителям, при этом все работы по установке можно произвести своими руками.
• Webasto – один из лидеров рынка, производящий оборудование для обогрева автомобилей. Отличается стабильно высоким качеством и такой же высокой стоимостью. Агрегаты от данной компании отличаются высокой выносливостью (в среднем могут служить в течение 7-8 лет);
• KRC – компания по выпуску автомобильных компонентов. Не так давно присутствует на рынке и борется с конкурентами балансируя привлекательную стоимость и достаточно высокое качество продукции. По заявлению разработчика срок службы изделия составляет порядка 4-5 лет.

Порядок выполнения работ по монтажу доп печки Газели

Как только закуплено следующее оборудование (вторая печка, врезные тройники, магистрали и кран полного перекрытия первого радиатора), можно приступать к проведению непосредственно монтажных работ. Если следовать нижеприведенному порядку действий и выполнить его правильно, то нагретый силовой агрегат даст внутрь салона хороший теплопоток.

Итак, установить даже своими руками дополнительный отопитель салона на Газели достаточно несложно. Для этого следует прибегнуть к такому вот алгоритму действий:

1. Отключается аккумуляторная батарея.
2. Сливается охлаждающая жидкость, которая уже есть в системе.
3. Теперь требуется снять пассажирское сиденье справа от водителя.
4. Сначала опоры крепления садятся на предусмотренные в комплекте крепления.
5. Дополнительная печка вместе с опорами ставится на крепёжные шпильки, расположенные на сидении. Патрубки должны смотреть в ту сторону, где размещается моторный отсек.
6. Можно устанавливать на прежнее место сидение, под которым будет находиться дополнительная печка на Газели.
7. Теперь необходимо подключить радиатор вспомогательной печки к охлаждающей системе. Для этого нам понадобятся шланги, переходники и хомуты. Также необходимо соединить в одну систему новую и старую печки.
8. После этого производится монтаж электрической части — провода и переключатель режимов работы моторчика выполняются в соответствии с электросхемой.
9. Можно устанавливать в подкапотное пространство автомобильный аккумулятор.
10. Система охлаждения заполняется антифризом до нужного уровня. Запускается двигатель обеих печек и проверяется их работоспособность.
11. Выполняется проверка герметичности системы в целом.

Из чего собрать своими руками

Многие автолюбители любят конструировать в гараже своими руками. Как собрать дополнительную печку на Газель в таком случае из подручных средств? Сначала нам нужно найти корпус, в котором будут размещаться все узлы и элементы отопителя. Для этих целей подойдёт даже корпус от компьютерного блока питания. Его нужно разобрать полностью, убрав даже разъёмы и переключатель, поскольку корпус будет подвергаться сильному перегреву.

Вторым важнейшим узлом будет выступать нагревательный элемент, который как раз и будет находиться внутри этого корпуса. С этой целью приобретём кусок нихромового провода или поищем его в гараже. В качестве подсказки — такой материал служит основой для изготовления различных пружинок и зажимов. Такой провод мы должны намотать на любой конусовидный предмет. Осталось правильно рассчитать нагрузку, которая появится дополнительно к штатной электросети.

Как уже говорилось, радиатор или печку чаще всего фиксируют под правым пассажирским передним сидением. Чтобы запускать готовое оборудование в работу, следует вывести кнопку на переднюю панель — она обеспечит подключение оборудования. Сразу отметим, что водителю нужно быть готовым к тому, что работает оно достаточно шумно. Зато оно и обойдётся дешевле, чем покупка фирменной печки в автомагазине.

Воздушный отопитель салона автомобиля

Является лидером в выборе профессиональных водителей. Затраты на приобретение и установку автономного воздушного отопителя примерно вдвое меньше стоимости топлива, использованного на прогревание салона в течение года эксплуатации тягача.

Устройство и конструкция воздушного автономного отопителя салона в общих чертах сродни примитивному пусковому подогревателю. В отличие от последнего, автономный отопитель использует для обогрева воздух, устанавливается непосредственно в кабине или салоне авто.

Тепло, образующееся при сгорании небольшого количества топлива в камере сгорания, передается через алюминиевый теплообменник воздушному потоку, нагнетаемому малошумным вентилятором в салон. Продукты сгорания выводятся по металлическому жаропрочному рукаву за пределы кабины. Топливо хранится в баке, расположенном, как правило, на задней стенке кабины тягача. В салоне устанавливается пульт управления и регулятор забора воздуха. В среднем автономный прибор потребляет 200 мл горючего в час при нагрузке на аккумулятор в 40-50Вт. Тепловая мощность колеблется от 2 до 7 квт/ч.

Современные магистральные грузовики и тяжелая строительная техника комплектуются дизельным автономным отопителем салона на 24 вольта, что связано с особенностью используемого топлива и напряжения бортовой сети. В американских тягачах используется напряжение питания легкового транспорта, поэтому устанавливается автономный отопитель салона дизельного питания на 12 вольт.

Наибольшим авторитетом и уважением пользуются дизельные автономные отопители салона автомобиля Airtronic (Eberspacher) и Air Top ST (Webasto). Немецкое качество, безотказность в работе и удобное управление соответствуют высоким ценам на продукцию. Среди достоинств брендовых автономных отопителей:

• высокое качество сборки;
• наличие программируемых режимов работы;
• возможность запуска на расстоянии от авто более чем на 1000 м.

Среди российских моделей стоит упомянуть о собственной разработке самарской фирмы «Теплостар» – автономном отопителе салона Планар. При невысокой стоимости он отличается неприхотливостью и надежностью. Использует дизельное топливо и управляется вручную с пульта в салоне авто. Модель отопителя «Планар -4Д», потребляя 0,12-0.4 литра дизеля в час, способна обогреть салон автобуса на 30 посадочных мест.

Устройство электрического отопителя

В конструкции нет ничего особенного. По устройству эти изделия напоминают обыкновенный фен. Температура нагревательного элемента увеличивается (чаще это нихромовая спираль), и посредством вентилятора теплый воздух задувается в салон. Зачастую имеют два рабочих режима – нагрева и вентиляции.

Автолюбители советуют приобретать достаточно мощное устройство – большинство того, что предоставлено на рынке, имеет мощность от 150 Вт. Многие приобретают такие отопители, а ведь они не очень эффективны. Они способны в мороз разогреть или одну ногу, или небольшой участок лобового стекла.

Устанавливать такой обогреватель салона автомобиля лучше всего под сидениями, а подключать не к прикуривателю, так как можно сжечь предохранитель, а напрямую к аккумулятору – так надежнее. Однако все-таки приобретать эти фены не стоит.

Дополнительный электрический отопитель салона автомобиля

Это, наверное, самая простая группа среди всех подобных устройств. Подключаются эти приборы в гнездо прикуривателя, а устанавливают этот элемент чаще на передней панели. За доступную цену полюбили подобные агрегаты молодые водители. Более опытные стараются пользоваться этими устройствами в редких случаях – в качестве фена для прогрева стекол.

Среди преимуществ можно выделить доступную для всех стоимость и простоту монтажа. Для установки не потребуется привлекать специалистов. Запитывается это оборудование либо от аккумулятора, либо же от генератора. Прибор можно использовать сразу же после включения. Неброская форма, нейтральный внешний вид и такие же нейтральные цвета позволят ему вписаться в любые салоны.

Среди недостатков выделяют большое количество поддельной продукции на рынке – подозрительно дешевый дополнительный отопитель салона может быть просто опасен. Если использовать его на полную мощность, то можно быстро разрядить аккумулятор – не рекомендуется пользоваться прибором, если двигатель не запущен.

Также эта группа оборудования может негативным образом влиять на проводку в машине. Кроме этого, многие утверждают, что электрическое дополнительное отопление не имеет высокой теплоотдачи.

Метки: дополнительная печка, тепло

Комментарии 12

насос от газели ставь обязательно ото работать не будет.

У меня есть «теплый пол» включен параллельно, при помощи электроклапана. Включаю осенью выключаю весной. До легких морозов печку вообще не использую. photo.qip.ru/users/skor31…/116688441/#mainImageLink

Электро помпа обязательно, и на зиму морду утеплять и с низу защиту чтоб не дуло, у меня моя печка на холостых оборотах с эл. помпой греет так что падает стрелка температуры жидкости с 2-мя печками наверно вообще мотор на ходу прогреваться не будет

Наоборот на ходу под нагрузкой двиг будет греться нормально, а на холостых без нагрузки остывать, как дизель.

Себе подключал последовательно. только сперва обязательно ОЖ должная идти в основную печку, а потом в дополнительную. Ну и электропомпа.

зачем- же так- то уже. сделайте правильно штатный отопитель, и не колхозьте. Не смешите армию тазоводов и владельцев кредитопомоек.

Ни кто смешить и не собирается. Просто скоро прибавление в семействе и задние пасажиры маленькие. Не должны зависеть отпередних пассажиров. А по поводу штатной печки все исправили- а именно поставили трехрядный медный радиатор и разобрались с заслонками и герметизацией улиты и воздуховодов. Штатка теперь «жаром шпарит» морозы у нас просто лютые бывают до-50. Так что вот.

Газель до 2009 года. Электросхемы — часть 1

Схема системы управления двигателями УМЗ-4216, ЗМЗ-40522: 1 – электронный блок системы управления двигателем; 2 – датчик фаз (датчик положения распределительного вала); 3 – датчик положения коленчатого вала; 4 – датчик положения дроссельной заслонки; 5 – датчик детонации; 6 – датчик массового расхода воздуха; 7 – датчик температуры охлаждающей жидкости; 8 – датчик температуры воздуха во впускном трубопроводе; 9 – датчик концентрации кислорода (для двигателей с каталитическим нейтрали- затором); 10, 11, 12 и 13 – форсунки; 14 – регулятор холостого хода; 15 – клапан продувки адсорбера (для автомобиля с системой улавливания паров топлива); 16 – реле топливного насоса; 17 – электродвигатель топливного насоса; 18 – реле системы управления двигателем; 19 – диагностический разъем; 20 – колодка для подсоединения к тахометру; 21 – колодка для соединения системы управления двигателем с электросетью автомобиля; 22 – реле включения электромагнитной муфты вентилятора; 23, 26 – катушки зажигания; 24, 25, 27 и 28 – свечи зажигания; а – схема соединения форсунок на автомобиле с двигателем УМЗ-4216 (1, 2, 3 и 4 –форсунки)

Видео «Подробная инструкция по ремонту отопительной системы в Газели»

Пошаговая инструкция по проведению ремонта системы отопления в Газелях приведена на видео ниже (автор видео — Санек ХХХ).

Покатавшись некоторое время на легковом бусе, я понял – дополнительной печке быть. Что придумать, как мудрить? Оригинальную, опять же, не нашел (А может быть не хотел искать. Кто знает?). Были только варианты без кондера, а смысла вкладывать уйму денег только в родную печку не видел, поэтому придумал поставить что-то универсальное. Выбор остановился на дополнительной печке от ГАЗели.

Договорился об установке, объеме работ и стоимости. От стоимости работы я просто офигел – 100 долларов. Только за работу без подключения электрики. Все расходники мои. Ну ладно, ставим. Помните, в предыдущей записи я говорил, что мне везет с мастерами? В этот раз попались такие же олени. Печку поставили, все работает. Уехал я. Повторюсь, электрику не подключали. Я ждал, когда у моего электрика появится свободное время и хотел доверить установку ему. А до того времени вывел прямую кнопку на печку и на дополнительный насос. Это пятница. Так планировал поездить выходные. В субботу еду на работу, включаю доппечку и понимаю, что мне холодно. На улице -27, в машине -26. Выключаю доппечку и из основной через некоторое время начинает идти тепло. Но очень слабо. Я к тем мастерам: «Давайте делайте. Вы олени и т.д.» А они: «Нет, мы не олени, мы квалифицированные Фольксвагеном рабочие с опытом работы 6-10 лет. Наше вины нету. Смотри, патрубки горячие». Поспорили-поспорили и начали они проверять. Оказывается, дополнительный насос поставили дуть не в ту сторону.

И, получается, он гнал тосол в противоположном направлении. Исправили. Я уезжать – подходит мастер-ломастер и клянчит денег. На мое какого ху* мужского полового органа? отвечает, что время-то они на меня потратили, а ему детей кормить надо.Ладно, это все лирика. Теперь детали: печку установили под переднего пассажира так, чтобы она дула назад (в салон). В систему охлаждения врезались в районе бензобака (там, где стоит штатный дополнительный насос. Он у меня оказался нерабочим. Вместо него ставил новый от ГАЗели. Ну он и гудит!)

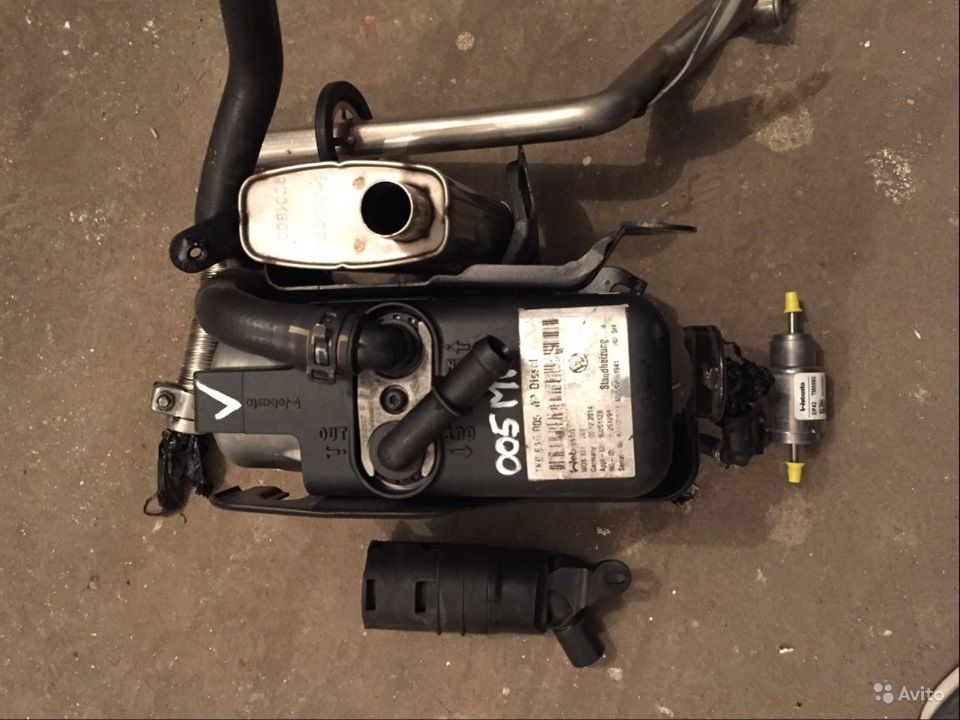

Еще некоторое время покатался, и понял, что хочу автономку. Морозы давят, машину и двигатель жалко. Поехал ставить Вебасто. Остановился на варианте «мокрой» автономки 4кВт. Для тех кто не знает – автономка врезается в систему охлаждения, у нее есть свой котел, который подогревает антифриз и своя помпа, которая гоняет антифриз по системе, тем самым прогревая двигатель.

В ходе установки сняли допнасос от ГАЗели, закончили вопрос с дополнительной печкой, вывели включение печки на панель. Пульт к Вебасто взял не родной. Я ведь эстет (помните, да?)! Мне родной дизайном не понравился. Пульт взял Eberspacher возможностью хранить в памяти три программы.

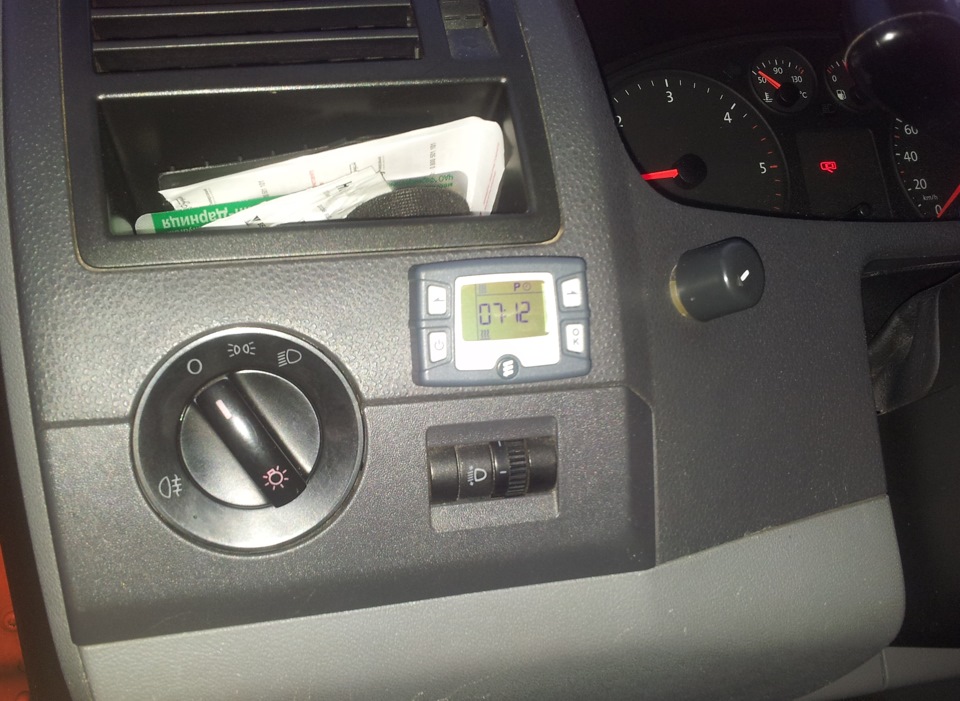

Теперь, при запуске Вебасто, основная печка включается на 1 и, если поток воздуха направлен на лобовое стекло, стекло оттаивает. К моему приходу на стоянку двигатель и частично салон прогреты. Приятненько. В планах придумать как запускать Вебасто по звонку с телефона. Пока не знаю. Есть мысли?Всем добра и тепла в машине.

Автомобили отечественного производства в условиях русской зимы бывают не слишком комфортны. И «Газель» — не исключение из этого правила. В основном водители жалуются на вопросы теплообеспечения салона. Если говорить проще, то в этой машине зимой довольного холодно, а печка не создает в салоне комфортную температуру. Для того чтобы решить эту проблему, существует дополнительный насос на печку «Газель».

Инструкция по замене мотора печки

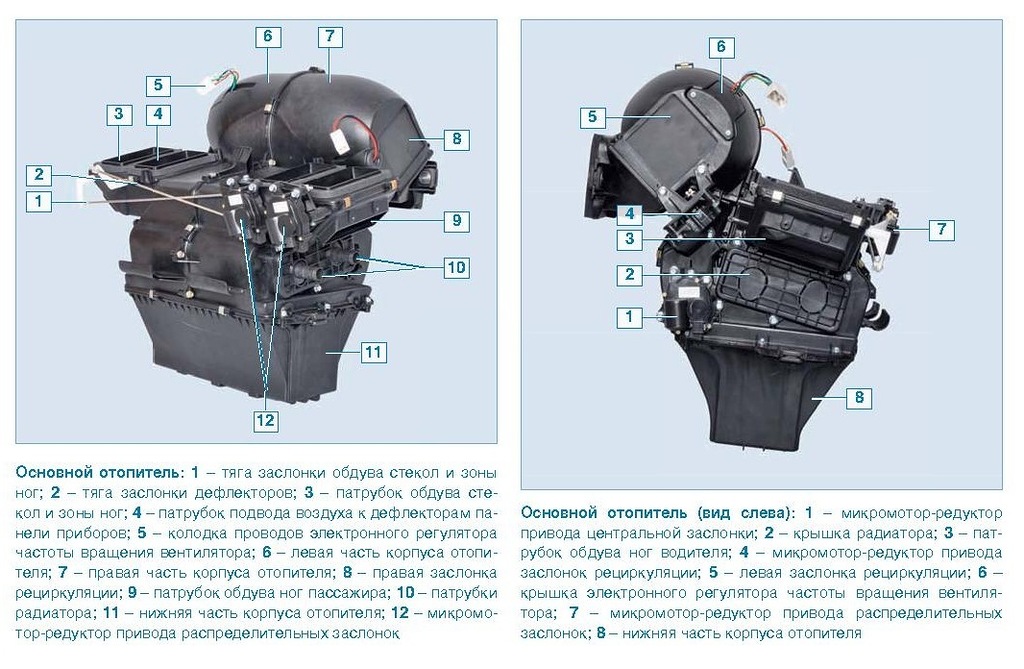

Устройство и обозначение элементов отопительного узла Газели

О работе и особенностях отопительной системы мы рассказывать не будем, поскольку и так понятно, как она функционирует и в каких режимах может работать. Если печка Газель не работает, то вполне возможно, что причиной тому является электрический мотор отопителя.

Как отремонтировать систему отопления с такой проблемой:

1. Сначала приступаем к демонтажу центральной консоли. Когда она будет демонтирована полностью, вы сможете увидеть резистор регулятор скорости движения электродвигателя. Даже если резистор выгорел, не факт, что проблему решит его замена.
2. Чтобы получить доступ к электродвигателю, необходимо демонтировать железный фиксатор самого отопителя и центральной консоли. Разумеется, для этого потребуется также отключить все провода от блока управления отопителем.
3. Сделав это, вы сможете снять отопительный узел. Чтобы получить доступ непосредственно к электродвигателю, нужно разобрать корпус печки.
4. Когда вы увидите электромотор, просто отключите его и отсоедините от всех креплений, поменяйте на новый. При демонтаже отопителя вы можете столкнуться с проблемой заводского брака — патрубок, к которому подключен радиатор отопителя, может быть наглухо перетянут фиксатором. Из-за этого антифриз будет с трудом поступать в радиатор. Исправьте проблему.
5. Если в процессе ремонта вы заметили другие проблемы, к примеру, протекает, то сам краник необходимо будет заменить (автор видео о замене электродвигателя отопительной системы газели — Дмитрий Кутин).

Радиатор печки Газель Бизнес

Радиатор печки Газель Бизнес УМЗ-4216 и Камминз

Диаметр шлангов радиатора отопителя Газель Бизнес D-18 мм, только двигатель ЗМЗ-4216 и Cummins ISF 2.8

Цена 1500 руб.

моторчик печки газель

Цена 1800 руб.

Дополнительный отопитель Газель

Дополнительная печка Газель ДМ33023-8102.010-10. Предназначена печка для отопления кабин автомобилей Газель, а также для поставки в запасные части. Отопитель (дополнительная печка салона Газель) изготавливается в климатическом исполнении 01 только по ГОСТ 15150 и рассчитан на эксплуатацию автомобилей при температурах от плюс 10°С до минус 45°.

Общие сведения. Модель дополнительного отопителя ДМЗ3023-8102.010-10

Основные технические данные и характеристики. Теплопроизводительность отопителя в итоге (дополнительной печки салона на Газель) при температуре воздуха 20°С, температуре воды 80°С, расходе жидкости 1000 кг/ч и напряжении на электродвигателе вентилятора 12 В составляет, (кВт, не менее); На макс. скорости вращения вентилятора, 4,2. На частичной скорости вращения вентилятора, 2,5. Только потребляемая мощность электродвигателя вентилятора при напряжении постоянного тока ,12 В, (Вт не более). На макс. скорости вращения вентилятора 110. На малой скорости вращения вентилятора 30. Масса отопителя Газель, кг (не более) 2,6.

Комплектность. 1. Отопитель салона (дополнительная печка Газель) с транспортными заглушками 1 шт. 2. Опора отопителя (дополнительной печки салона Газель) 2 шт. 3. Паспорт 1 шт.

Инструкция по монтажу дополнительной печки салона на Газель. 1. Отключить прежде всего аккумуляторную батарею. 2. Слить 2,5-3 литра охлаждающей жидкости. 3. Демонтировать в итоге переднее правое пассажирское сиденье Газель. 4. Закрепить с помощью фиксаторов опоры крепления на корпусе дополнительного отопителя. 5. На шпильки крепления сиденья установить дополнительный отопитель (печку салона) с опорами, так чтобы патрубки радиатора были направлены в сторону моторного отсека. 6. Установить и закрепить переднее правое сидение Газель. 7. С помощью переходников, шлангов и хомутов подключить радиатор дополнительного отопителя (печки салона) в частности к системе охлаждения двигателя, последовательно с штатным радиатором отопителем (печкой салона). Отбор охлаждающей жидкости на самом деле из верхнего патрубка штатного радиатора отопителя (дополнительной печки салона Газель). 8. Выполнить монтаж пучка проводов и переключателя режимов работы электродвигателя дополнительного отопителя (печки салона) прежде всего согласно схеме. 9. В итоге подсоединить аккумуляторную батарею Газель. 10. Проверить во всяком случае работу электродвигателя дополнительного отопителя (печки салона). 11. Кроме того заполнить систему охлаждения двигателя до требуемого уровня. Запустить двигатель чтобы проверить герметичность соединений печки.

Указания по эксплуатации 1. В системе охлаждения двигателей в качестве охлаждающей жидкости должен применяться водный раствор антифриза, а именно Тосол А40 или А60 (для районов крайнего севера). 2. Эксплуатация и техническое обслуживание отопителей (дополнительная печка салона на Газель) должны выполняться только в соответствии с руководством по эксплуатации конкретных автомобилей, на которые устанавливаются данные отопители (дополнительная печка салона на Газель).

Изделие особенно актуально для районов крайнего севера. Учитывая наличие больших щелей и плохую теплоизоляцию устройство позволит поддерживать во всяком случае комфортную температуру во время движения. Все ремонтные и наладочные работы производитель рекомендует производить только на лицензированных станциях технического обслуживания грузовых автомобилей. Соблюдайте технику безопасности.

В низу страницы Вы можете оставить Ваш комментарий или написать в итоге, что Вы думаете.

Зачем нужен дополнительный обогрев

Во время хранения автомобиля на открытых стоянках металлический кузов авто быстро остывает. Стекла изнутри покрываются тонким слоем конденсата, который позже превращается в ледяную корку. За несколько часов стоянки практически все части, включая все ряды кресел, получают температуру окружающей среды.

Регулировка отопления из салона

Утром водитель пытается быстро привести холодный автомобиль к нормальной температуре, но для такого стрессового состояния машины одной печки будет мало. Даже если начинать движение на плохо отогретом автомобиле, то для выхода его в нормальный температурный режим, можно прождать не один час.

Замерзший водитель неэффективно выполняет управление автомобилем

Он находится в стрессе и при этом может терять внимание и контроль за дорогой. Это может привести к аварийным ситуациям

Ожидаемые результаты

После того, как все необходимые элементы будут установлены и подключены, следует провести дорожные испытания, при которых помпа должна непрерывно работать не менее часа. Во время этого необходимо тщательно осмотреть все места ее соединений с охлаждающей системой, исключить протечки.

После осмотра следует проверить машину на ходу. Может случиться так, что исправно функционирующий на холостых оборотах агрегат откажет при увеличении давления в патрубках.

Если все было сделано правильно, отопитель начинает подавать более теплый воздух, а двигатель эффективно охлаждается даже при больших нагрузках.
