Как отрегулировать трапецию дворников ваз 2110

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

Сначала нужно отсоединить отрицательную клемму на АКБ.
Затем нужно крепление отклонить на себя и снять щетку.
При наличии декоративной накладки ее необходимо демонтировать.
Открутив болт, можно демонтировать старую щетку.
Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
Установка нового комплекта осуществляется в обратном порядке.

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.

Извините, в настоящее время нет доступных опросов.>Видео: «Регулировка очистителей стекла»

В этом ролике демонстрируется, как отрегулировать скорость дворников (автор видео — Мастер Брюс).

Самостоятельная замена трапеции стеклоочистителя на ВАЗ 2110

Актуальная тема для владельцев соответствующей модели – замена трапеции стеклоочистителя на ВАЗ 2110. Автомобилисты со стажем знают: эта деталь подвержена быстрому износу. точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.

Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.

Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.

Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.

Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена. Установка новой трапеции производится в обратном порядке

Установка новой трапеции производится в обратном порядке.

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше ).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Заметим. что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

Вывод: чтобы не приобрести вместе с сомнительной вещью ворох проблем, устанавливаем родную деталь, не гоняясь за копеечной экономией.

Как видим, замена трапеции стеклоочистителя на ВАЗ 2110 – весьма простое занятие, доступное даже для дилетанта

Еще раз обратим внимание начинающих автолюбителей, что все действия должны производиться с максимальной аккуратностью – в особенности связанные с извлечением

Почему не работают дворники на ВАЗ 2110? Несколько популярных причин и способы починки
Замена троса ручника на ВАЗ 2107. Никаких СТО. Сделай сам
Замена топливного фильтра на Kia Spectra своими руками
Как поменять резинку на дворнике? Простые и быстрые способы

Неприятно, когда в самый подходящий момент появляются проблемы со стеклоочистителем, например, дворники отказываются работать, их движения затруднены, либо щетки царапают лобовое стекло автомобиля. Возможно придется менять трапецию очистителя в сборе, но какую установить в замен старой?

Ремонт стеклоочистителя

Для ремонта узла потребуются такие материалы и инструменты:

набор головок и ключей;
отвертки;
жидкость WD-40;
старые тряпки;
ремкомплект трапеции в случае необходимости замены или ремкомплект стеклоочистителя ваз 2110;
другие детали, требующие замены.

Чтобы отремонтировать стеклоочиститель, необходимо его разобрать:

Сначала нужно снять панель приборов.
Далее следует найти реле дворников ваз 2110, которое прикручено к кузову. Если оно не работает, его нужно заменить.
Желательно снять жабо, чтобы оно не мешало разборке узла.
Теперь нужно проверить предохранитель, который отвечает за работу привода дворников ВАЗ 2110.

На следующем этапе следует разобрать рулевую колонку, чтобы проверить переключатель. Если он имеет значительные повреждения, его нужно поменять (автор видео — «В гараже у Сандро»).

Далее необходимо демонтировать моторчик и проверить его. При необходимости замены меняется моторчик и моторедуктор стеклоочистителя в сборе.
Если поврежден бачок или насос стеклоомывателя, их нужно заменить.
Обязательно следует проверить размер и состояние щеток: они должны отвечать нормам, указанным в мануале. Их длина важна, так как они должны захватывать всю поверхность лобового стекла.

Школа авторемонта – Ремонт автомобиля своими руками

Окт 16, 2015 Daewoo Lanos, Nexia, Matiz, Sens автором admin

О трапеции стеклоочистителя обычно вспоминают, а точней о её существовании узнают, только тогда, когда: первое – щётки стеклоочистителя начинают менять свою привычную амплитуду работы – то не “дотирают” ветровое стекло, то устанавливаются слишком высоко или слишком низко. И второе – поводок стеклоочистителя почему-то, вдруг, начинает мешать открытию и закрытию капота, что становится причиной повреждения лакокрасочного покрытия капота (фото 1). А это, уже не мелочь. И не один автолюбитель не будет мириться с подобной проблемой. Временным решением, в такой ситуации, может послужить деревянный чёпик, как на фотографии номер 2

Полезная информация

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше).

Заметим, что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

Конструкция стеклоочистителя на ВАЗ 2110 достаточно надежная и при обычной эксплуатации мотор и сама трапеция может спокойно отходить и все 300 000 км, что было доказано личным опытом многих владельцев. Но бывают и исключения из правил.

Нередко бывает такое, что обходятся шлицы или конструкция трапеции просто напросто ломается. Если у вас возникли подобные проблемы, то ниже будет рассмотрена процедура ремонта.

Чтобы заменить все детали стеклоочистителя, нам понадобится следующий инструмент:

отвертка плоская и крестовая
головка торцевая на 10 мм
трещоточная рукоятка

Чтобы выполнить эту работу, первым делом необходимо выполнить некоторые подготовительные действия, а именно:

Снять накладку лобового стекла (жабо)
Снять утеплитель и уплотнитель под капотом
Отсоединить один конец резинки расширительного бачка и отвести его в сторону

Какие щетки выбрать

Штатные щетки ВАЗ-2110 состоят из трех элементов:

каркаса;
самой щетки;
крепления.

Каркас устройства выполнен из металла и имеет составную конструкцию, в которую входит одна главная рейка и две дополнительные, расположенные на ней. Щетка изготавливается из мягкой резины. Посреди ее рабочей поверхности есть продольный выступ (киль), который, собственно, и чистит стекло. Щетка крепится к двум дополнительным рейкам каркаса, входя в их пазы. Для того чтобы дворник легко скользил по стеклу, некоторые производители покрывают его рабочую часть графитом.

По центру основной рейки имеется механизм крепления, при помощи которого она присоединяется к поводку. Он представляет собой направляющую, за которую зацепляется крюк поводка и пластиковая защелка, фиксирующая соединение.

Определившись с размером дворников, не спешите покупать первую попавшуюся модель. Дело в том, что рынок автозапчастей сегодня переполнен подделками. Поскупившись на каких-то 100 рублей, вы можете приобрести дворники, которые эффективно проработают несколько дней, а после этого начнут скрипеть и пропускать воду.

Поиск проблем электрической части

Каждый владелец ВАЗ-2110 невольно обращал внимание на доносящиеся с левой стороны щелчки и еле слышный шум от моторедуктора при работающем стеклоочистителе. Поэтому на начальной стадии поиска причин, почему не работают дворники ВАЗ-2110, нужно проверить работоспособность именно этого изделия

Если электрический двигатель не подает никаких признаков жизни, необходимо проверить предохранитель, расположенный на монтажном блоке, который располагается с левой стороны, под рычагом переключения фар. Если предохранитель в рабочем состоянии, это говорит о неисправности в системе подпитки электропривода.

Естественно, необходимо проверить и сам предохранитель. Если на экране мультиметра постоянно светится ноль, и слышен не очень приятный звуковой сигнал, значит, цепь исправна. При появлении на экране нескольких цифр, без звукового сопровождения двигаемся дальше – переходим к осмотру клемм и проводов.

Рекомендуем: Как почистить свечи зажигания от нагара в домашних условиях

Устранить неисправность можно следующим образом:

Зачистить и поджать все клеммы, которые проверялись мультиметром.
Заменить проводку.
Поставить новый рычаг на рулевой колонке, включающий стеклоочиститель.

За функционирование стеклоочистителя отвечает реле К2 (5243747), находящееся в монтажном блоке. Если при работе системы прерывистый режим не наблюдается, то реле пора менять. При данных обстоятельствах проверить нужно и гидрокорректор. Если у реле стеклоочистителя есть дефект, он будет чудесно работать в крайнем третьем положении правого подрулевого переключателя. Неисправное реле не во всех случаях прекращает свою работу. Стеклоочистители могут прекрасно функционировать, если их включить в 1 положение, но на то, что есть присутствие дефекта и реле работает неправильно, укажут паузы между взмахами щеток. Часто реле просто отходит, при этом одновременно не работают дворники и печка. В этом случае нужно обыкновенно поджать контакты.

В поиске причин, по которым перестали работать дворники на-ВАЗ 2110, попутно нужно проверить концевой выключатель, находящийся на крышке моторедуктора. Также желательно очистить контакты от окиси и подогнуть контактные лепестки.

Ремонт и Доработка» на DRIVE2

Итак, при работе дворников присутствовал некий стук. Сам стук сложно описать типа что то болтается и стучит. Бывало, стук даже был когда едешь по кочкам. Не сразу понял, в чем дело. Но путем снятия жабо и покачивания трапеции выяснилось, что у нее большой люфт.Поехал на рынок купил новую трапецию за 700р. Трапеция оказалась редким кооперативным г…ом которую я даже поставить не смог. Пришлось ее гнуть. Но результат был убогий.Было решено отреставрировать старую трапецию.

1. Снял старую трапецию.2. Отсоединил двигатель. Его трогать не стал, по нему вопросов не было. Только почистил и смазал.

Полный размер

Проверка правильности сварочных работ

Полный размер

Как определить, что трапеции «кирдык»

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
При работе слышится непривычный шум.
Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Вороток с трещоткой;
Удлинитель;
Фонарик;
Головка на десять;
Шлицевая и крестовая отвертки.

Шлицевой отверткой снимите резиновые колпачки и открутите две гайки крепежа поводков дворников. Гайки под головку на десять.

Снимите поводки дворников, потянув от руки на себя.
С помощью шлицевой отвертки снимите четыре пластиковые заглушки и открутите четыре винта под крестовую отвертку. Винты крепят накладку жабо под лобовым стеклом. Крестовой отверткой открутите семь винтов крепления утеплителя моторного щита к накладке жабо. Крепящие винты расположены под всей длине утеплителя.

Замена дворников ВАЗ-2110

Процесс замены дворников на «десятке», как, впрочем, и на любом другом автомобиле, очень простой, и не отнимет у вас более пяти минут. Да и инструмента для этого никакого не потребуется. Порядок работ следующий:

ветровое стекло накрываем плотной тканью, чтобы защитить его от возможных повреждений;
отгибаем поводок дворника от лобового стекла;
приподнимаем защелку механизма крепления вверх, проворачиваем каркас на 90 градусов вокруг направляющей и сдвигаем его вниз, снимая с крючка поводка;
направляющую нового дворника заводим в крючок крепления и загоняем ее в конец изгиба до щелчка защелки.

Что такое трапеция дворников и для чего она нужна?

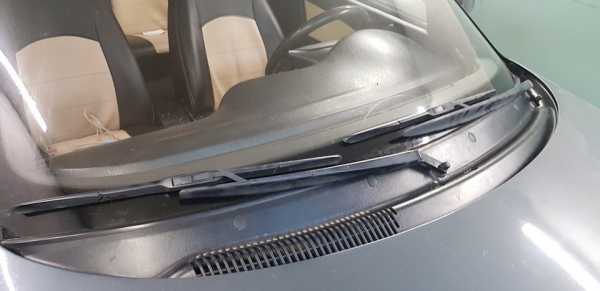

Трапеции находятся где-то тут!

Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться .

Принцип работы

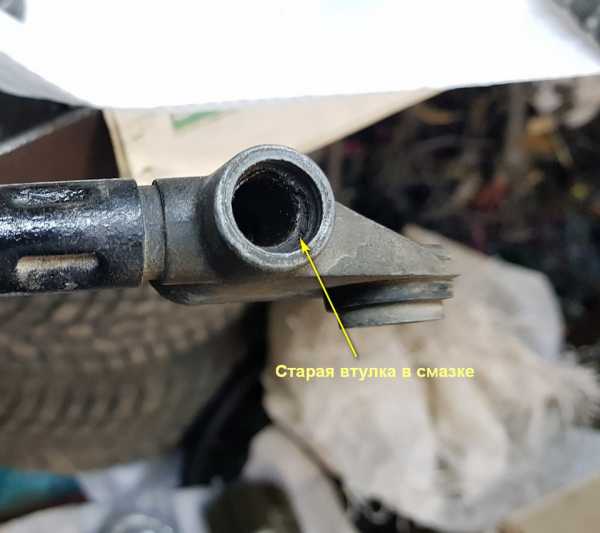

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания .

Ремонт

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Разбор осуществляется таким образом:

Снимаем приборную панель;
Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
Проверяем предохранитель, отвечающий за привод дворников;
Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;

Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
Осмотрите привод, одна из возможных неисправностей – сломался его шкив.

Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

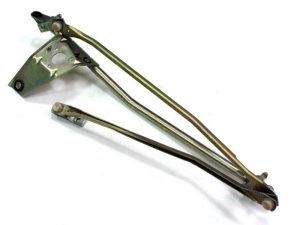

Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:

2110-5205015
2110-5205015-01
2110-5205015-11
2110-5205015-20
2110-5205015-21

Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут: 1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10», соответственно придется заменить поводки дворников. 2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).

Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения оказываются подгоревшие контакты моторедуктора.

Если у вы оказались в подобной ситуации, то вот решение:

Снимаете моторедуктор вместе с рейкой (взгляните на моторный щит, там вы найдёте две гаечки в области, где располагается кожух печки). Также будут две гаечки поводков стеклоочистителей.
Удаляйте с него крышку, поджимаете контакт, а потом капните немного суперклея (одна кривошипная гайка и четыре винтика).
Когда сборка будет завершена, система станет функционировать должным образом.

Как ухаживать за дворниками, чтобы продлить срок их службы

Чтобы дворники служили как можно дольше, придерживайтесь следующих советов:

Испачканные грязью щетки протирайте чистой влажной тряпкой или губкой. Так вы не только избавитесь от грязи, но и убережете стекло от царапин.
Если переднее стекло покрылось слоем пыли, а в омывателе автомобиля закончилась жидкость, не включайте очиститель. Это также приведет к образованию на стекле царапин.

В зимнее время, особенно в снегопады, не оставляйте дворники, прислоненными к ветровому стеклу – они примерзнут. Лучше приподнять поводки так, чтобы щетки находились в подвешенном состоянии.
Если дворники все-таки примерзли, ни в коем случае не пытайтесь отодрать их силой. Так вы только повредите резинку. Запустите двигатель, включите печку в режим обдува лобового стекла и дождитесь, пока оно разморозится.
Сбивать лед с каркаса или щетки также нельзя. Аккуратно изгибайте резинку до тех пор, пока он не отслоится мелкими частями.
Осуществляя замену дворников, положите на лобовое стекло какую-нибудь плотную ткань. Это убережет его в случае, если подпружиненный поводок выскользнет у вас из рук.

Автомобили Тормоза дисковые задние на ВАЗ-2114: замена своими руками

Автомобили отечественного производства надежные и довольно долговечные, несмотря на то, что их повсеместно ругают. Низкая стоимость, доступность элементной базы – это ключевые моменты при выборе машины. Но кажды…

Автомобили Термостат ВАЗ-2114 — замена своими руками

К сожалению, качество сборки отечественных автомобилей значительно отличается от зарубежных не в самую лучшую сторону. Все составляющие детали наших машин служат на порядок меньше импортных, и термостат не является ис…

Автомобили Стоит ли производить на ВАЗ-2110 ремонт своими руками?

Наверное, каждый при покупке автомобиля задумывался о стоимости ремонта и запчастей, а также о месте, где можно будет произвести ремонт. Так сложилось, что отечественный автопром выпускает весьма простые по конструкци…

Автомобили Маслосъемные колпачки ВАЗ 2107: замена своими руками

Необходимы для снятия лишней смазки с клапанов маслосъемные колпачки ВАЗ-2107. Замена этих компонентов требуется в том случае, если они потеряли свои качества. В идеале колпачки должны быть мягкими и плотно облегать п…

Автомобили Тормозные колодки ВАЗ-2114: замена своими руками

Замена тормозных колодок ВАЗ-2114 осуществляется при чрезмерном износе элементов

Очень важно поддерживать всю тормозную систему в работоспособном состоянии. От того, как она будет работать, зависит не только удобство…. Автомобили Бампер ВАЗ-2105: замена своими руками

Автомобили Бампер ВАЗ-2105: замена своими руками

Многие владельцы ВАЗ-2105 сталкивались с проблемой замены бампера своими руками. Сама процедура — достаточно простая и не требует специальных навыков или умений. Потребуется только набор инструментов и 10-15 минут сво…

Автомобили ВАЗ-2110, задние тормозные колодки: замена своими руками

Автомобиль ВАЗ-2110 по праву можно считать народным. С этой машиной знаком каждый, или по крайне мере видел ее на улицах города. «Десятка» — весьма неприхотливый в обслуживании и ремонтопригодный автомобил…

Автомобили Ваз 2110: замена лобового стекла своими руками. Пошаговая инструкция и рекомендации

На автомобилях ВАЗ 2110 замена лобового стекла – это не такое уж и редкое явление, как кажется. В процессе эксплуатации машины возможны попадания в него различных предметов (например, камней). При необходимости …

Автомобили ВАЗ-2110: замена передних стоек своими руками

На автомобилях ВАЗ-2110 замена передних стоек проводится с периодичностью, которая зависит от множества факторов. Во-первых, большую роль играет стиль езды. Во-вторых, качество изделий. В-третьих, то, по каким дорогам…

Автомобили ВАЗ-2110: замена ШРУСа и пыльника своими руками

На автомобиле ВАЗ-2110 замена ШРУСа занимает немного времени, а для работы потребуется малое количество инструмента. Из специального оборудования только съемник для наконечников рулевых тяг. Но вам будет очень непрост…

Не работают дворники на ВАЗ 2110

Он отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две

Это подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Замена трапеции дворников ваз 2110

Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем, необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.

Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы. Проведите пальцем по лезвию резинки, если оно стерлось и затупилось, нужно заменить щетки. Не экономьте на мелочах и перед наступлением слякотной поры смените высохшие или сношенные дворники.

Виды дворников

Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Замена трапеции стеклоочистителя ваз 2110

1. Отсоедините «-» провод аккумулятора.2. Снимите облицовку и накладку ветрового окна3. Выньте расширительный бачок

4. Отсоедините фишку двигателя «дворников».5. Затем ключом «на 10» отверните гайку левого……потом правого крепления очистителя к автомобилю, …

6. Открутите болт крепления кронштейна двигателя «дворников».

7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.

8. Ключом «на 13» отверните гайку держащюю кривошип.9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне…… снимите его.

Конструкция стеклоочистителя на ВАЗ десятой модели

Из каких компонентов состоит электросхема стеклоочистителя лобового стекла, какие размеры и длина щеток, как осуществляется доработка механизма привода своими руками?

Сначала давайте разберем, какие элементы входят в состав схемы:

Двигатель или моторедуктор. Благодаря электрическому моторчику осуществляется перемещение щеток стеклоочистителя по стеклу. При выходе из строя мотора работа дворников будет невозможной.
Трапеция дворников. Посредством трапеции от электродвигателя передается усилие на сами дворники, что способствует их перемещению.
Расширительный бачок с жидкостью. Резервуар используется для хранения воды или специальной жидкости для промывки стекла.
Насос стеклоомывателя. С помощью насосного устройства жидкость из расширительного бачка подается непосредственно на ветровое стекло. При поломке насоса дворники продолжат работать, только подача жидкости будет невозможна.
Шланги, по которым поступает вода из расширительного резервуара на стекло.
Форсунки, устанавливающиеся на капоте. Форсунки функцию рассеивателя жидкости, благодаря им формируется 2 и больше струй воды. В зависимости от конструкции, одна форсунка может быть способна распределять поток воды на 3-4 струи.
И сами щетки стеклоочистителя, подсоединенные к трапеции посредством поводков.

В соответствии со схемой работы электрического мотора, щетки стеклоочистителя могут функционировать в нескольких режимах:

Прерывистый режим, в этом случае регулятор переключателя находится в положении 2 и 3.
Постоянный. При его активации скорость перемещения дворников будет средней. Переключатель устанавливается в положение 4.
Быстрый постоянный, характеризующийся оперативным перемещением щеток по стеклу. Использование этого режима актуально при езде в сильный дождь и непогоду. Регулятор устанавливается в положение 6.
