Как сбить гранату с привода ваз 2109

Ремонт ШРУСа. Демонтаж и замена

ШРУС (Шарнир равных угловых скоростей, или просто — «граната» в просто народии) — устройство, которое обеспечивает передачу крутящего момента, с углом поворота около 70 градусов по отношению к оси. Используются ШРУСы в легковых автомобилях, точнее в системах привода управляемыми колёсами, как правило, в паре с независимой подвеской, иногда встречается на задних колёсах.

Как быть если захрустел ШРУС, и что это означает?

Как правило, ШРУС обладает довольно большим запасом прочности, иногда его ресурс превышает ресурс самого транспортного средства. Зачастую преждевременная поломка этого механизма связана с разрывом защитного чехла, вследствие этого, пыль вперемешку с песком и влагой попадают на вращающиеся части шарнира. Из-за этого в ШРУСе начинается усиленный износ всех деталей. Бывает также, что пыльник цел, а треск очень сильный. Это может свидетельствовать о явных проблемах, которые вызваны старением смазки внутри механизма. Иногда покупая иномарку с «приличным» пробегом (от 250 тыс. км), хозяева, заинтересованные в продаже, набивают ШРУСы кусками тряпок, или бумагой вперемешку со смазкой. Весь этот «винигрет» заявит о себе уже через 2—3 тысячи км. Если проигнорировать хруст ШРУСа, то со временем он усилится, в результате чего увеличится износ и ШРУС просто необходимо будет заменить на новый, так как детали с большой «выработкой» не подлежат восстановлению.

Для того чтобы, как говориться, добраться до этого хитроумного механизма, следует демонтировать полуось, немного отпустить хомуты пыльника, после чего выдернуть его в сторону полуоси. Для того, чтобы снять ШРУС с полуоси, вам понадобится молоток, только без фанатизма, пожалуйста. А также выколотка из мягкого материала (алюминий, медь, или дерева). ШРУС – довольно непростое изделие, это при том, что состоит всего лишь из четырех элементов: кулака, шариков, сепаратора и корпуса.

Ремонт ШРУСа. Демонтаж и замена

Прежде всего необходимо сделать метки общего расположения наружной, а также внутренней обоймы, для этого вам понадобится раздобыть керно или чертилку, можно что-то и более современное — маркер или краску.

И так, приступим…

1. Зажмите шарнир в тисках, после этого поверните до упора внутреннюю часть обоймы, затем попарно извлеките шарики. Помогайте себе отверткой, постукивайте молотком.

2. Как только достали все шарики, установите сепаратор в вертикальном положении, таким образом, чтобы его удлиненные окна могли пересекаться с торцом корпуса.

3. После этого извлеките кулак с сепаратором. Вращайте кулак, при этом утапливайте один из выступов находящихся в окне сепаратора, затем разъедините эти детали.

4. Осмотрите детали, предварительно промыв их и высушив. В случае если в местах стыков нету сколов и выработки, а также явных задиров и цвета побежалости — устройство еще послужит. Если же на деталях обнаружен какой-то из вышеуказанных дефектов, их необходимо заменить новыми.

Сборка ШРУСа

Собирать механизм, понятное дело следует в обратной последовательности, однако прежде чем приступить к этому этапу, необходимо все как следует смазать. Внутреннюю обойму с сепаратором следует вставить в наружную, помните также про метки, которые ставили в начале. Шарики закладывайте попарно, как и при разборке. Набейте шарнир смазкой марки «ШРУС-4» в соотношении 80-100 г. на шарнир. В качестве альтернативы подойдет «литол», а также другие консистентные смазочные аналоги. Не вздумайте экономить, для себя ведь стараетесь. Работоспособность ШРУСа в большой степени зависит от того, сколько смазки в нем имеется. Не лишним будет положить грамм 40-50 непосредственно в чехол. Собирая ШРУС, выбейте шарнир по шлицам и оденьте пыльник, после этого затяните хомут. Задача пыльника заключается в том, чтобы обеспечить хорошую герметичность шарнира. Смазывая детали, вращайте шрус, для равномерного распределения смазки внутри. Убедитесь еще раз в правильности его сборки, — при вращении не должно быть закусываний или сильного сопротивления.

Захрустел ШРУС. Ремонт ШРУСа своими руками

1 (20%) 2 голос

Снятие приводов ваз 2109

Данная статья относится ко всем переднеприводным автомобилям ВАЗ (девятое семейство ВАЗ 2108—2109 2113-2115, десятое семейство ВАЗ 2110—2112, Лада Калина, Лада Приора).

К сожалению, не у каждого из нас есть возможность использовать эстакаду или яму для ремонта своего автомобиля, и приходится ехать на станции технического обслуживания для ремонта даже несложных узлов автомобиля. Однако цены и качество обслуживания в этих сервисах очень часто заставляют откладывать ремонт своего автомобиля до «лучших времен». Поэтому рекомендую к прочтению статью, которая позволит при помощи некоторых приемов провести замену узла, требующего наличие ямы, — без нее. Привод каждого колеса состоит из двух шарниров равных угловых скоростей (ШРУС), соединенных между собой валом. ШРУС, расположенный ближе к коробке скоростей, называют внутренним, а расположенный ближе к колесу – наружным. Наружный ШРУС обеспечивает поворот колеса на необходимый угол, а внутренний обеспечивает угловое и осевое перемещение вала привода.

Как видно на рисунке, наружный ШРУС позволяет изменять направление вращения на гораздо больший угол, чем внутренний. Но помимо изменения направления вращения, внутренний шарнир компенсирует осевые перемещения вала, вызванные геометрией поворота передних колес. Не смотря на то, что наружный и внутренний шарниры это звенья одной цепи, внешний выходит из строя гораздо быстрее. Объясняется это тем, что динамические нагрузки на колесе гораздо выше, чем на коробке передач. Замена наружного шарнира происходит при явном его износе, а именно – характерный хруст в движении при повороте колеса на большой угол. Хруст при трогании автомобиля с места говорит об износе внутреннего шарнира.

Инструмент

Необходимый инструмент для замены наружного ШРУСа: — головка на «30» с длинной ручкой (для откручивания ступичной гайки); — головка на «19» (для откручивания колесных болтов); — головка на «16»; — домкрат; — кирпичи или пеньки (для вывешивания передней части автомобиля); — WD-40; — плоская (шлицевая) ударная отвертка; — кусачки; — молоток; — новый комплект наружного ШРУСа.

Вероятные неисправности

В просторечье рассматриваемый узел многие владельцы ВАЗ именуют «гранатой» – именно на нее он внешне очень походит.

Чаще всего ШРУСы ломаются после того, как повреждаются пыльники. В этом случае в них начинает попадать грязь, песок и прочее. Посторонние частицы быстро разрушают узел, и его, разумеется, приходится менять.

Если испорченный пыльник будет обнаружен своевременно, то серьезной беды удается в большинстве случаев избежать. После его замены, ШРУС останется только промыть и вернуть на место. Когда же проблема остается вне поля зрения автовладельца ВАЗ, то велика вероятность, что граната придет в негодность буквально через 2-3 сотни километров пробега.

Признаком отказа ШРУСа становится характерный звук, напоминающий хруст гравия. Он возникает исключительно при повороте и наборе скорости. Подобный сигнал является основанием для неотложного осмотра шарнира и его замены.

По счастью, новый элемент стоит относительно дешево и продается практически в любом автомагазине. Однако экспериментировать не следует – берите лишь детали, изготовленные строго для ВАЗ-2109.

Использование ШРУСов в авто ВАЗ 2109

Установку ШРУСов стали выполнять на переднеприводных автомобилях. Это связано с тем, что использование в карданной передаче крестовины, с четырьмя игольчатыми подшипниками, как у заднеприводных машинах не обеспечивает нужное равенство угловых скоростей валов – ведомого и ведущего.
При применении такого устройства будет связано с увеличением габаритов узла, увеличивается цена изделия, а крутящий момент будет передаваться с большой пульсацией, которая будет возрастать при увеличении между валами угла. Конструкция ШРУСов предусматривает ресурс такой же, как и ресурс автомобиля, но при эксплуатации было выявлено, что износ элементов происходит быстрее, особенно наружных его частей.Хотя их делают гибкими, из влаго- и морозостойких материалов, под действием внешних факторов служить долгое время деталь не может. На нее большое влияние оказывают постоянные деформации, большое количество абразива и влаги.

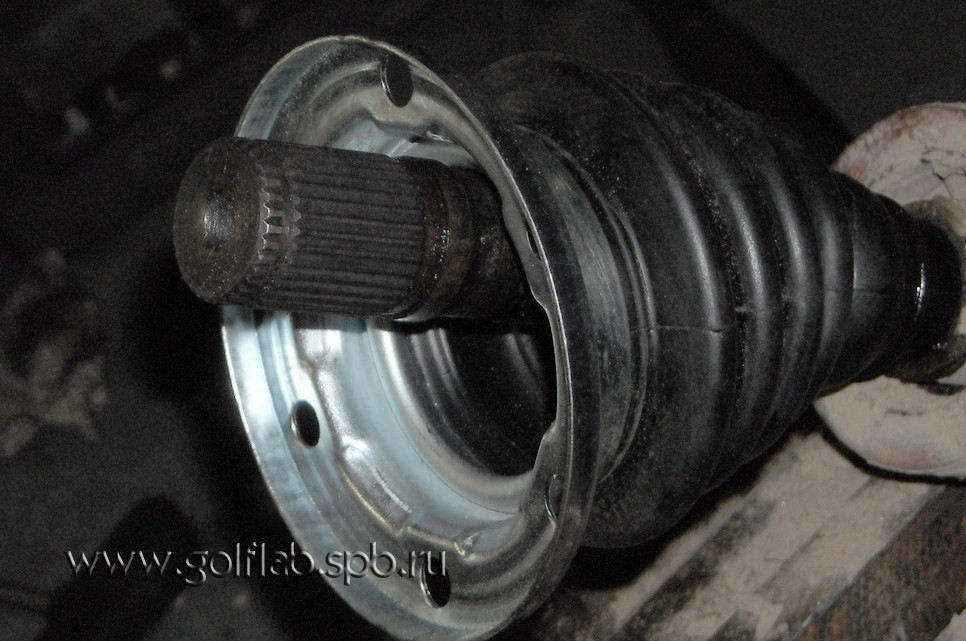

К тому же при ремонте или длительной эксплуатации автомобиля пыльник может получить повреждения, на защитной резинке могут появиться трещины, которые повлекут за собой выход элемента из строя. Повредиться может и вал, ведущий к ШРУСу.
Часто этот дефект трудно заметить невооруженным глазом, но с кривым валом работа будет не нормальной. Все это приводит к необходимости ремонта или замене шруса.

Как устроен внутренний ШРУС авто ВАЗ 2109

Для того, чтобы определить устройство конструкции ШРУС его можно разобрать.Для этого:

Шарнир сдвигается и снимается со шлицевого вала.
Отверткой поддевается и удаляется пластмассовый упор, как показано на фото.

Удаление пластмассового упора

Вал шарнира зажимается в тиски.

Вытаскивание стопорного кольца

Пассатижами вынимается с обоймой и шариками сепаратор.
Вытаскиваются отверткой шесть шариков.
Отсоединяется от сепаратора обойма.

Если после демонтажа все детали в исправном состоянии узел можно собрать, предварительно вложив в его полость смазку, объемом 80 см3. Такое сложное на ВАЗ 2109 устройство ШРУСа внутреннего показывает, как сложно его разбирать и ремонтировать.
А в случае попадания грязи при повреждении защитного чехла могут прийти в негодность другие детали ШРУСа. Составные элементы изделия не взаимозаменяемы, поэтому лучшим вариантом будет для автомобиля ВАЗ 2109, замена внутреннего ШРУСа вместе с пыльником(см.Как выполняется замена пыльника).
Следы смазки, заметные на корпусе шарнира, говорят о порыве пыльника. Если масло подтекает в месте соединения КПП и приводной полуоси, то это указывает на износ сальника внутренней «гранаты», который требует замены.
Характерный «хруст» при движении авто на поворотах указывает на необходимость проверить шарниры угловых скоростей. Заметный «люфт» при покачивании руками приводной полуоси или хотя бы надорван чехол шарнира указывают на то, что нужназамена внутреннего ШРУСа ВАЗ 2109.

Как заменить внутренний ШРУС автомобиля ВАЗ 2109

Инструкция по замене внутреннего ШРУСа автомобиля ВАЗ 2109 своими руками предлагает такой порядок работ:

Сливается полностью масло из коробки передач.

Откручивается гайка ступицы.
Нужно снять колесо.
Открутить шаровую опору, что освободит стойку от нижнего рычага.
Для обеспечения свободного хода наружного ШРУСа колесо нужно отвести в сторону.
Выбивается из колеса наружная граната.
Обе гранаты выбиваются из коробки передач.

Осторожно, для исключения повреждения, приводной вал зажимается в тиски.
Отпускается хомут, который пыльник удерживает на корпусе внутреннего ШРУСа. Для этого используется отвертка.
Снимается пыльник

Его можно разрезать, если дальнейшее использование элемента будет невозможно из-за поломки.
С приводного вала специальной направляющей, изготовленной из бронзы сбивается старый ШРУС.
ШРУС и новый пыльник надеваются на вал.

Внутренняя часть ШРУСа обильно смазывается смазкой.
Нужно следить, чтобы направление привода и посадочное место изделия совпадали.

Как выполняется замена внутреннего ШРУСа на ВАЗ 2109хорошо видно на видео.

Установка приводного вала

Итак:

Монтируется новые стопорное и упорное кольца.
После нанесения графитовой смазки на шлицы шарнира приводной вал ставится в корпус коробки передач.

Установка в КП приводного вала

Фиксация вала в полуосевой шестерне.
Установка узла в ступицу колеса.
Окончательная сборка выполняется в обратной последовательности разборки.

На нашем сайте вы можете найти много полезной и нужной информации по этой теме.

Замена

Удобнее всего производить эту работу на смотровой яме. Так вы сможете спокойно подобраться ко всем деталям. Поставьте машину на ручник. Поднимите автомобиль на домкрате. Снимите колесо. Заранее смочите все резьбовые соединения проникающей смазкой. Теперь можно переходить непосредственно к замене:

Откручивается гайка, крепящая ступицу;
Откручивается и снимается шаровая опора;
Отвести в сторону амортизационную стойку;
Извлекаем хвостовик внешнего шарнира из ступицы. Для большего удобства можно воспользоваться специальным съемником;
Сливается трансмиссионное масло (коробка передач);
С помощью молотка и выколотки из шестерни (полуось) выбивают корпус шарнира (внутренний);
Снимают привод.

Установите новое упорное кольцо на внутреннюю часть шруса;
Отцентруйте положение хвостовика шарнира касательно упорного кольца.
Далее все собирается в обратном порядке. Не забудьте залить масло в коробку. Никаких сложностей при работе не возникает. Иногда приходится повозиться с центровкой, но это довольно редкое явление.

Причины и поломки

В действительности ресурс ШРУСа оказывается существенно меньше, что вызвано условиями эксплуатации, низким качеством дорог, манерами вождения и прочими факторами.

В народе ШРУС принято называть»гранатой», что обусловлено внешним сходством элемента с этим взрывным устройством.

Вот что вам следует знать про неисправности гранаты:

Практика показывает, что наиболее частой причиной выхода из строя ШРУСа является грязь, пыль, песок, которые попадают в механизм через поврежденный пыльник;
Иногда проблему не функционирующей гранаты можно решить путем замены пыльника. Это возможно, если сам ШРУС еще не успел износиться из-за воздействия загрязнений;
Если не обнаружить вовремя поврежденный пыльник, граната полностью износится буквально за 200 километров пробега;
В случае выхода из строя ШРУСа появляется сильный хруст при вхождении в повороты и ускорениях. Подобный симптом говорит о необходимости срочно заменить шрус;
Стоимость новых гранат достаточно демократичная, они доступны в любом магазине автозапчастей. Но приобретать следует те, которые отвечают техническим требованиям ВАЗ 2109;
При наличии хотя бы небольшого опыта по самостоятельному ремонту авто, заменить гранату вполне можно своими руками.

Старый и новый элемент

Ваз 2109 замена гранаты

«Гранатой» (так её прозвали в народе) назвали шарнир равных угловых скоростей (или, как грамотно его называют — ШРУС). Он предназначен для механической передачи вращающего момента с приводного вала КПП на колеса и обеспечивает равномерное вращение (без рывков) колес на поворотах, угол которых превышает 70 градусов

Поломка этого важно органа, чаще всего, вызвана попаданием грязи под пыльник (резиновая защита), является серьезной и должна быть устранена как можно скорее, потому что он является самым главным элементом в переднем приводе

Чтобы узнать, требует ли ремонта данный механизм, нужно найти достаточную большую площадку, выкрутить руль в любую желаемую сторону до полного упора и очень резко тронуться с места. Если во время маневра вы услышали характерный хруст в передней части автомобиля, значит, граната требует незамедлительного ремонта. Сторона, которая требует ремонта, соответствует стороне, в которую вы выкрутили руль во время выполнения маневра.

Выбор стороны ремонта (если изношены обе) остается за вами, но рекомендуется проводить замену гранаты вначале на одной стороне, а затем уже на другой. Однако, если вы проводите замену не один, то можно выполнять работы и по обе стороны.

Первым делом, снимите пыльник с гайки ступицы на колесе и ослабьте эту гайку. Стоит отметить, что вам понадобится достаточно силы, поэтому рекомендуется пользоваться всеми возможными рычагами.
Ослабеваем слегка колесные болты, поднимаем автомобиль домкратом, ставим под кузов пенек диаметром не менее 30 см и снимаем колесо. Затем можно окончательно открутить гайку ступицы и выбросить, потому что она всегда подлежит замене на новую.
Теперь нужно снять тормозной суппорт, чтобы он не мешался, который держится на двух болтах на 19. Откручивать тормозной шланг не нужно, достаточно будет подвесить суппорт на нем в подкапотном пространстве.
Ключом на 17 открутите, также, два болта, которые держат нижнюю шаровую опору и отодвиньте нижний рычаг вниз, чтобы он не мешался.
Подставьте к ступице небольшой деревянный брусок и резкими ударами молотка выбейте ШРУС внутрь.
Снимите хомут с пыльника, затем снимите сам пыльник, зажмите газовым ключом приводной вал и ударом молотка выбейте внешнюю гранату. Если имеет необходимость замена внутреннего ШРУС, то заранее слейте трансмиссионное масло с коробки переключения передач и, пользуясь зубилом и молотком, извлеките внутреннюю гранату.
Далее, в первую очередь, на приводной вал устанавливается пыльник, затем смазывается внешняя граната в месте соединения с приводным валом, закрепляется на пыльнике хомут и устанавливается стопорное кольцо. Приводной вал набить на гранату нужно молотком из мягкого металла или с какой-нибудь подкладкой (тот же самый брусок).
Остатки смазки выдавливаются внутрь пыльника, который затем необходимо надеть непосредственно на гранату.
Теперь остается также аккуратно забить приводной вал с гранатой в КПП и забить саму гранату в ступицу колеса с использованием подкладок.
Вставьте шаровые опоры на место, а лучше всего, пока имеется такая возможность заменить их новыми. После этой операции, затяните два болта крепления шаровой опоры.
Закрепите суппорт на ступице. Колодки, также можно заменить в случае их износа.
Ставим новую ступичную гайку и затягиваем её до упора, после чего, устанавливаем колесо, затягиваем его, снимаем автомобиль с домкрата и, используя дополнительный рычаг, закрутите ступичную гайку как можно сильнее. Не забываем, также, одеть пыльник.

Как вы заметили, в этом процессе нету ничего сложного! Удачи на дорогах!

Поменять ШРУС и пыльник на ВАЗ-2109 — что для этого нужно и как проводится замена

Здравствуйте, уважаемые автолюбители! Приветствуем всех автолюбителей, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на отечественном рынке легковых автомобилей произошла смена приоритетов.

У заднеприводной «классики» появились достойные конкуренты, шансы которых на получение более высоких позициях в рейтингах продаж увеличивались с каждым днём.

Более современный дизайн, экономичный и динамичный мотор и, конечно, передний привод, стали теми отличительными чертами, которые позволили новым моделям стать объектом мечтаний тысяч автолюбителей.

Новая машина потребовала от мастеров автосервисов и их владельцев получения знаний и совершенно новых навыков в ремонте узлов, которые на прежних моделях не встречались. Одна из самых загадочных деталей, которая часто заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. За всё хорошее рано или поздно приходится платить.

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать

В этой связи важно постоянно заботиться об их состоянии

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.

Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?

Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.

Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.

Подготовка к ремонту ШРУСа включает в себя такие этапы:

приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.

Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.

Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.

Как производится замена наружного ШРУСа ВАЗ 2109?

Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.

Для начала остановимся на том, как это сделать. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.

Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.

Для удобства вал зажимают в тисках. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.

Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.

Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.

Монтаж вала производится, соответственно, в обратном порядке.

Как правильно снять и разобрать ШРУС в своем гараже

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

снятие внутреннего ШРУСа и его ремонт;
снятие наружного ШРУСа;
снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

нанести метки на обойме и корпусе для обратной сборки в таком же положении;
наклонить вал с обоймой на конце максимально в одну из сторон;
извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Шрус внутренний. Сборка

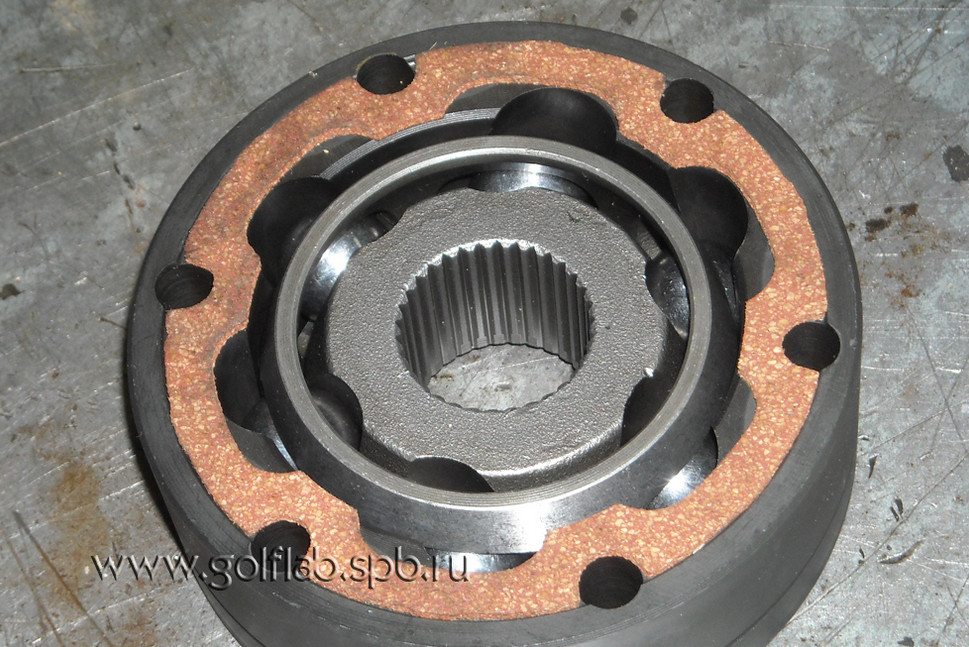

Теперь всё это нужно собрать в один узел. Сначала вставляем внутреннюю обойму в сепаратор, повернув их перпендикулярно друг другу.

затем размещаем этот бутерброд внутри наружной обоймы

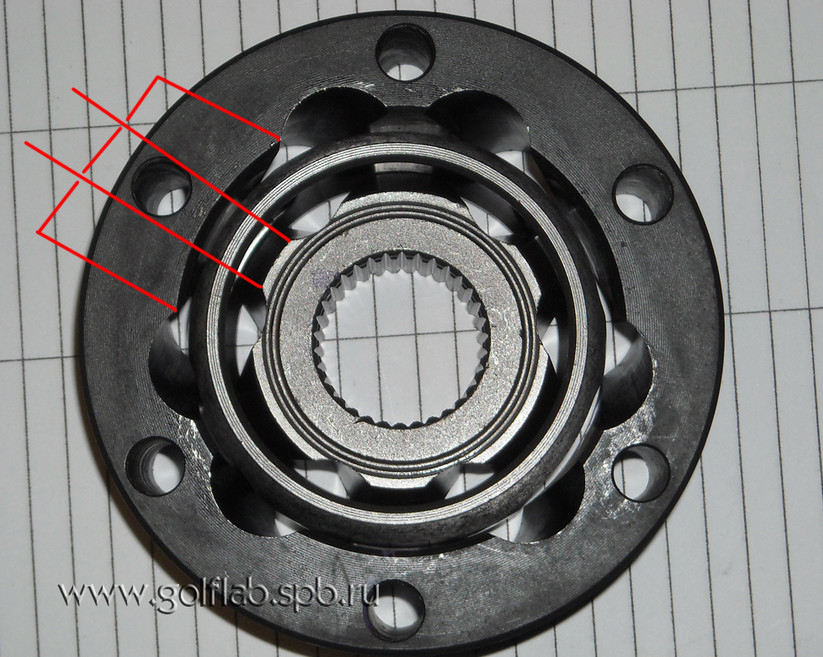

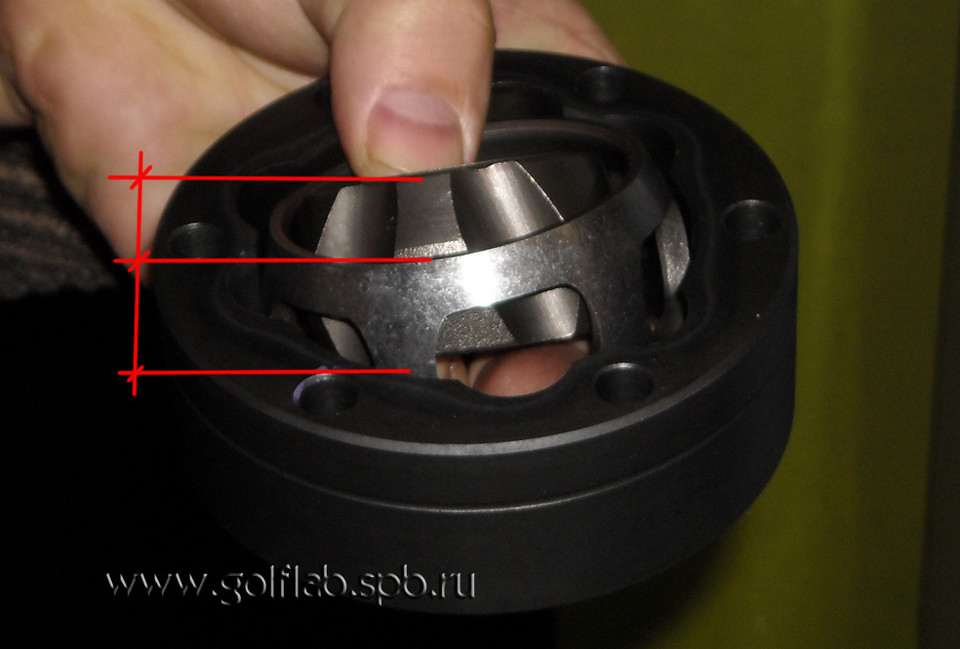

И вот тут требуется внимание: если посмотреть внимательно на обе обоймы внутреннего ШРУСа, то можно обнаружить, что расстояния между канавками для шариков различаются. И собирать внутренний ШРУС надо так, что бы маленькие промежутки оказывались напротив больших

теперь надо вставить шарики. Для этого нужно одновременно и на одинаковое расстояние наклонять и сепаратор и внутреннюю обойму

вставляете первый шарик

слегка утапливаете обойму с сепаратором в этом месте, и приподнимаете соседний сектор

Без смазки двигать обойму нового внутреннего ШРУСа достаточно тяжело, поэтому можно нанести тончайший слой на обе обоймы перед сборкой. И вот ШРУС внутренний собран. Если это 100мм-ый, приклеиваете прокладку к наружной части (у меньших диаметров её не предусмотрено)

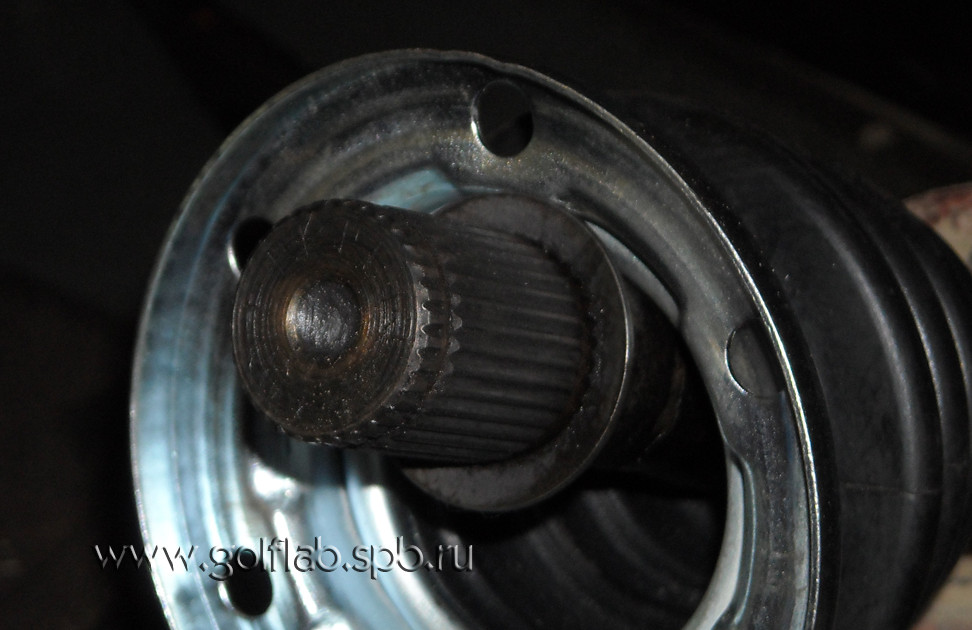

теперь нужно ШРУС внутренний надеть на привод. В первую очередь – одеваем пыльник

затем надеваете тарельчатую упорную пружину

эта пружина – конусная, очень важно её правильно поставить. Конусом от ШРУСа

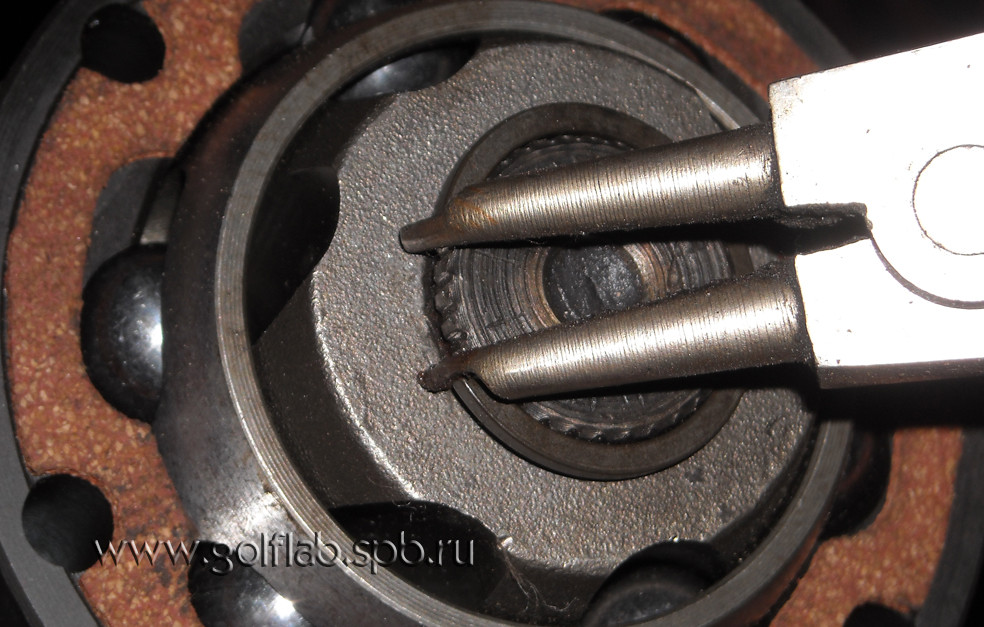

затем надеваете ШРУС, и стопорное кольцо

убедитесь, что стопор полностью утоплен в канавке

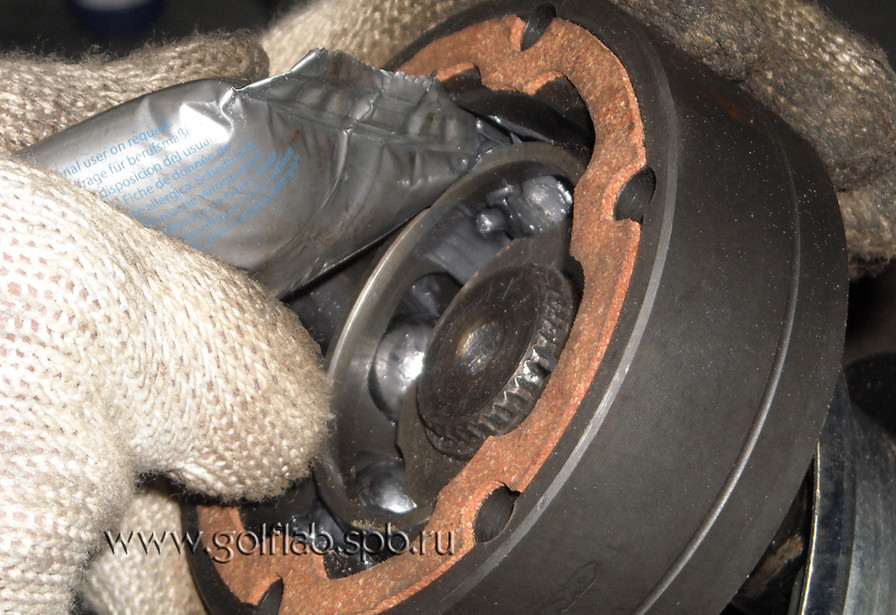

вот теперь можно приступать к смазке ШРУСа. Потяните его на себя, не перекашивая

нанесите смазку на выступающие части

несколько раз подвигайте наружную обойму взад и вперёд. Образовавшиеся излишки смазки равномерно размажьте по частям ШРУСа. Тоже самое сделать с другой стороны.

но смазка не должна попасть на прокладку привод готов к установке

Замена внешнего ШРУС

Поскольку на всех авто внешний ШРУС – шариковый, то дальнейшая последовательность работ практически одинакова для любой модели, за исключением некоторых незначительных нюансов. Рассматривать же демонтаж узла и его замену будем на модели ВАЗ-2110.

Примечательно, что ШРУСы — одни из немногочисленных узлов в конструкции авто, которые не требуют парной замены. То есть, если начал хрустеть какой-то один шарнир, то только его и заменяем, остальные трогать не обязательно.

Из инструментов для проведения работ потребуется:

комплект ключей и набор головок с воротком и штангами (обязательно потребуется головка на 30);
домкрат;
киянка или обычный молоток с деревянной наставкой;
ветоши;
съемник рулевых наконечников.

Из деталей и расходных материалов понадобиться:

новый шарнир;
новая гайка крепления концевика вала;
пыльник;
хомуты (лучше приобретать не ленточные, а с винтовой затяжкой);
смазка «ШРУС-4» или ее аналог (предназначенный для использования в шарнирах равных угловых скоростей);

https://youtube.com/watch?v=Y5s4cpiwYmw

Далее рассмотрим последовательность разборки, а также укажем некоторые хитрости, которые помогут более оперативно провести работы. Итак:

Автомобиль устанавливаем на смотровую яму, обездвиживаем.
Пока еще все колеса на месте, берем головку на 30, срываем с места и ослабляем гайку крепления вала на ступице. Эта гайка накернена, поэтому открутить ее будет не просто, поскольку потребуется значительное усилие, для чего можно нарастить ключ отрезком трубы. На поддомкраченом же авто со снятым колесом ослабить гайку будет очень сложно.
После ослабления гайки поддомкрачиваем необходимое колесо и снимаем его.
Чтобы стянуть ступицу с концевика вала нужно обеспечить стойке свободное перемещение. Для этого откручиваем крепление шаровой опоры рычага подвески к ступице.
При помощи съемника отсоединяем рулевой наконечник от стойки.
Выкручиваем гайку полностью.
Беремся за тормозной диск и тянем ступицу на себя, чтобы стянуть ее с концевика вала.
После того, как вал выйдет, отводим его в сторону;
При замене внешнего ШРУСа не обязательно полностью снимать приводной вал, то есть вытаскивать внутренний шарнир не надо.
Далее демонтируем сам внешний узел с вала. Для этого ослабляем или перерезаем (перекусываем) хомуты, а затем стягиваем пыльник со ШРУСа (можно его просто перерезать, поскольку он больше не нужен).
Забираемся под авто и при помощи молотка с наставкой сбиваем шарнир с вала. Наносимые удары должны быть небольшой силы, здесь главное – сбить узел со стопорного кольца, а с самих шлицов вала он сойдет и от усилия руки.

После этого производится сборка. Сначала на вал надевается новый пыльник, а затем на его шлицы насаживается новый шарнир. Остается его только посадить, чтобы стопорное кольцо стало в канавку, сделанную во внутренней обойме. Для этого снова используем молоток с наставкой и несильными ударами садим шарнир на место.

Закладываем смазку (не жалеем), натягиваем на кромку внешней обоймы пыльник, после чего резинотехнический элемент нужно немного сжать рукой, чтобы удалить воздух. Остается зафиксировать пыльник на обойме и валу при помощи хомутов.

Собранный вал с новым шарниром устанавливаем в ступицу, наживляем и закручиваем до упора гайку. Далее все собираем обратно – устанавливаем рулевой наконечник, шаровую опору подвески, колесо.

После снятия авто с домкрата затягиваем крепежную гайку ключом с наращенным плечом. Остается только накернить ее, чтобы предотвратить самопроизвольное откручивание.
