Шаровая опора на ваз 2109: выбор и замена

Замена шаровой опоры своими руками

Что нужно знать о шаровой опоре?

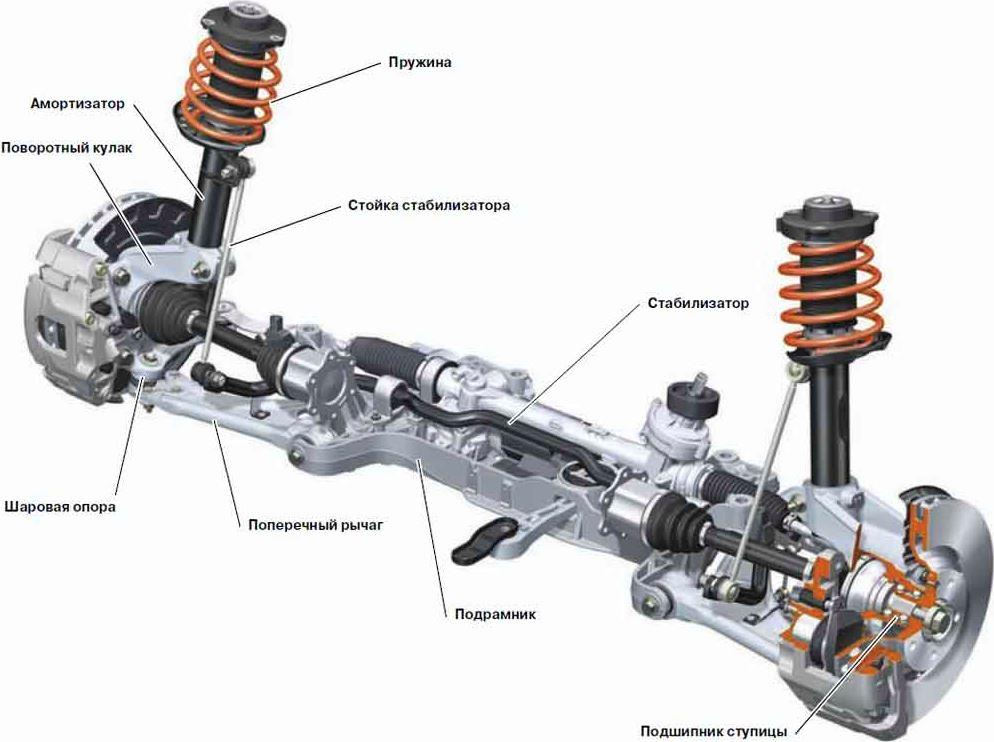

Шаровая опора является одной из важнейших деталей автомобиля, так как, без этой самой детали, машина просто не сможет сдвинуться с места.

При этом сама шаровая опора, по своей конструкции, является металлическим цилиндром, имеющим резьбу с одного конца, и металлический шар – на другом конце.

Шар располагается в специальном защитном корпусе, где, благодаря особому полимеру, он может перемещаться без люфта в разных направлениях.

За счёт такой конструкции, регулярно смазывать этот элемент нет никакой необходимости. К тому же, закрытый пыльником, шаровой механизм полностью защищается от попадания в него грязи.

Резьбовое соединение на металлическом цилиндре является крепёжной основой, позволяющей фиксировать шаровую опору на подвеске.

Фиксация происходит непосредственно на рычаге подвески, чтобы обеспечить полную подвижность всех необходимых элементов.

Сама по себе, шаровая опора фиксирует и автомобильные колёса в нужном, горизонтальном расположении, при любых условиях, а потому замена шаровой опоры, при её малейшей нестабильной работе, является обязательной процедурой. Смотрите видео «Замена шаровой опоры ВАЗ 2108-21099» ниже.

Как определить, что шаровая опора неисправна:

Если надавить на руль, во время поворота автомобиля, то появляется скрип спереди.
Неустойчивый ход передних колес по прямой линии, они как бы виляют.
Появляется стук, при езде по неровностям и при невысокой скорости.
Неравномерный износ покрышек.

В этих случаях, выполнить замену шаровой опоры необходимо незамедлительно.
Во избежание поломки шаровой опоры и её слишком быстрого износа, необходимо соблюдать все правила аккуратной езды:
а) не нужно сильно газовать на неровной дороге; б) постоянно визуально оценивать состояние пыльника шаровой опоры, и при малейших повреждениях, сразу же заменять его.

Как проверить исправность шаровой опоры:

Авто поднимается на эстакаду, после чего фиксируется или не фиксируется наличие люфта;
Визуально оцениваем состояние пыльника, который, при дефектах шаровой, никогда не остаётся целым.

Полная потеря управления, при серьёзной поломке шаровой опоры, неизбежна.

И первым признаком такой неисправности является выворачивание автомобильных колёс. Если такое произойдёт на большой скорости, то аварии с серьёзными последствиями не избежать.

Естественно, что, в такой ситуации, оценивать работы данного узла и проводить своевременную замену шаровой опоры, жизненно важно

Процедура замены шаровой опоры

Шаровые опоры меняют, используя подъёмник, а также специальный инструмент – съёмник. Чтобы замена шаровой была выполнена максимально быстро, также понадобятся ключи «на 13» и «на 22».

Используя домкрат, поднимаем авто, после чего фиксируем его упором так, чтобы подвесить необходимое колесо;
Выполняем демонтаж колеса;
Ключом «на 22», скручиваем крепёжную гайку с пальца верхней шаровой опоры;
Затем, посредством съёмника шаровых опор, нужно выпрессовать палец шаровой опоры;
Используя пару ключей «на 13», скручиваем три крепёжные гайки вместе с болтами, удерживающими шаровую;
Демонтируем прижимную пластинку, располагающуюся над пыльником;ВАЖНО! Здесь стоит сказать о том, что скрутить самоконтрящуюся гайку пальца шаровой полностью непросто, поскольку она обязательно упрётся в рычаг поворотного кулака. Чтобы её скрутить, используют вначале ключ «на 22», а потом, поставив съёмник, начинают выбивать палец

По окончанию демонтажа пальца шаровой, гайка легко выкручивается полностью, так как поворотный кулак теперь легко приподнимается.
Используя ключ «на 13», откручиваем фиксирующие шаровую опору гайки, соединяющие её с нижним рычагом;
Выполняем демонтаж шаровой опоры.

Дальнейшие действия сводятся к тщательной смазке новой детали и нового пыльника, трансмиссионным маслом, при этом можно даже немного капнуть его в саму опору. Пыльник же нужно смазать предельно аккуратно, не наполняя его целиком смазкой, чтобы не испортить его резиновую основу.

Дополнительные советы

Закручивать болты и гайки рекомендуется с определенным усилием при помощи динамометрического ключа. Информацию о моментах затяжки можно найти в интернете на тематических сайтах. Если такого ключа у вас нет и покупать его не планируете, просто будьте внимательны. Чрезмерными усилиями можно сорвать резьбу, а ослабленные резьбовые соединения могут сказаться на безопасности. Чувствуйте меру.

Снятые болты и гайки при необходимости очищайте щеткой по металлу, обрабатывайте «Жидким ключом», смазывайте графитной смазкой. Это предотвратит закисание и облегчит работы в будущем.

После любого вмешательства в систему подвески рекомендуется делать развал-схождение на специализированных СТО.

Замена шаровой опоры своими руками: инструкции с фото и видео 5 (100%) 3 проголосовало

Признаки неисправности

Простота конструкции обеспечивает шаровой опоре достаточную надежность, но и у нее есть свой ресурс работы, причем зависящий от условий эксплуатации авто.

Значительные ударные нагрузки, которые возникают при движении по неровностям, способны достаточно быстро износить данный элемент подвески.

В целом же срок службы шаровой опоры может варьироваться от 15 до 150 тыс. км, все зависит от аккуратности вождения и дорог, по которым авто эксплуатируется.

При значительном износе данного элемента, начинают проявляться определенные признаки, указывающие на потребность в замене:

Стук со стороны подвески при передвижении по неровностям;
Виляние авто при движении;
Неравномерный износ резины колес.

Увеличение усилия на руле, дополнительно сопровождающееся скрипом со стороны подвески;

Эти признаки являются последствием критического износа шаровой опоры, сопровождающегося увеличением зазора внутри элемента.

Если своевременно не произвести восстановительные работы и продолжать эксплуатировать авто, в конечном итоге это приведет к выскакиванию пальца из корпуса – ступица рассоединиться с подвеской, колесо уйдет вбок и авто «приземлится» на кузов. В итоге ремонт будет очень дорогостоящим.

При проявлении признаков, указывающих на износ опоры, следует провести проверку состояния, чтобы выявить, что стало причиной появления – шаровая или другие элементы подвески.

Как сделать съемник шаровых опор своими руками

Материалы:

Кусок трубы.
Отрезок швеллера — 140 мм.
Шпилька — 12 мм.
Гайки под шпильку — 2 шт.
Муфта на шпильку — 1 шт.

Берем трубу, торцуем с одной стороны.

Из куска швеллера вырезал две заглушки под трубу.

Заварил с одной стороны заглушку.

Отрезал от трубы заготовку длиной 10 см, в заготовке вырезал стенку.

Из куска пластины сделал вторую заглушку и вырезал в ней паз для «пальца шаровой», а в уже приваренной заглушке сделал отверстие под муфту.

Муфту приварил с двух сторон.

Срезал лишний металл по форме трубы, и обварил.

Приварил пару гаек.

Вот такой съемник для шаровых опор сделанный своими руками, приспособление опробовано в работе, самоделкой доволен.

Во время проведения ремонт ходовой части и рулевого управления практически всегда возникает надобность в снятии шаровых опор или наконечников рулевых тяг.

Особенностью этих конструктивных элементов является то, что палец опоры или наконечника имеет конусную форму, которой он входит в посадочное гнездо.

В процессе эксплуатации плотность посадки возрастает настолько, что поверхности данного соединения практически прикипают друг к другу.

Дополнительно между пальцем и гнездом может попасть влага, вызывающая очаги коррозии, которые еще больше уплотняют соединение.

Поэтому для снятия шаровых опор или наконечников применяются специальные съемники, позволяющие выпрессовать палец с минимальными усилиями.

Требования к новой шаровой

Удостоверьтесь в том, что новый пыльник шаровой опоры находится в нормальном состоянии – на нем не должно быть трещин и повреждений. Новая шаровая должна иметь сероватый окрас пальца. Никаких дефектов на обойме не должно быть. Не допускается, чтобы палец шаровой вращался свободно – это говорит о том, что элемент некачественный.

У хороших элементов он либо вообще не вращается в обойме, либо делает это очень туго. Старайтесь приобретать изделия отечественных , «Трек», «Триал», «Кедр», «Надежда», «БЗАК». Не стоит доверяться производителям из Китая или Турции – практика показывает, что такие элементы очень ненадежные и у них маленький ресурс.

Требуемые инструменты и материалы для самостоятельной замены

Выполнение ремонта шаровой своими руками невозможно без инструментов, которые перечислены ниже.

Таблица — Инструменты и материалы необходимые для замены шаровой опоры.

Название	Примечание
Съемник	Не является обязательным для замены шаровой, но существенно упрощает процесс демонтажа
Накидной ключ	«на 17», «на 19»
Торцевой ключ	«на 17», «на 19»
Головки	«на 17», «на 19»
Тяжелый молоток	Потребуется, если отсутствует съемник
Консистентная смазка	ШРБ-4, Литол-24 или графитная
Баллонный ключ	Для снятия и монтажа колеса
Монтажка	Можно заменить любым прочным стержнем, отрезком трубы или ломом
Щетка по металлу и ветошь	Для очистки рабочих поверхностей
Проникающая смазка	Для облегчения разъединения заржавевших и прикипевших соединений

Замена шаровой ВАЗ 2109 — тонкости процесса

Замена шаровых опор на ВАЗ 2109 самому

Многие детали любого автомобиля, в том числе и ВАЗ 2109, требуют регулярной замены или ремонта. Шаровая опора также относится к таким деталям. Чтобы не платить за работу по замене шаровой опоры на ВАЗ 2109, можно сделать это своими руками в собственном гараже – это не так уж и сложно. В этой статье вы найдете фото, поясняющие суть процесса, а также видео процесса замены шаровой на ВАЗ 2109. Инструкция по выбору новой шаровой и диагностике также прилагается.

Выбор новой шаровой опоры
Диагностика шаровой опоры
Замена шаровой опоры
1. Инструмент
Замена

Выбор новой шаровой опоры

Замена шаровых ВАЗ 2109

Можно просто придти в магазин и попросить шаровою на необходимую модель автомобиля. Но, спустя пару месяцев, придется снова идти в магазин и покупать еще одну! Смысл этого действия отсутствует, а польза от такого только владельцу магазина. Давайте правильно выбирать шаровые опоры

Обращайте внимание на следующие моменты:

Производители зачастую клепают шаровые опоры из хлама и не смотря на качество продукта. Замечая такую закономерность, автолюбители выделили несколько компаний, с нормальными показателями цены и качества.
Среди таких производителей и фирма Трек, которую очень хвалят водители, а также работники СТО.
Если вы решите взять другую фирму, то помните, что дешевого качества не бывает! Остерегайтесь подделок – скупой платит дважды

Цена на шаровые не такая уж и большая.
Все же при выборе шаровой опоры для ВАЗ 2109 следует обращать внимание на ее внешний вид.
Корпус не должен иметь никаких повреждений и следов износа. Также корпус хорошей шаровой опоры обязательно будет сварен из двух частей.
Обратите внимание на палец шаровой

Если он покрашен в черный цвет – это плохой знак. Да, палец и должен быть черного цвета, но не от краски, а от закаливания температурой.

Не забывайте и о комплектации шаровой опоры. Что туда должно входить? Сама шаровая, гайка, болты крепления и пыльник.
Пыльник должен быть целым и не иметь слабых мест.
Болты крепления шаровой опоры тоже должны быть каленными. Болты желтого цвета обычно имеют отвратительное качество – резьба обходится, даже не затянув гайку (в некоторых случаях).
Гайка должна быть с тефлоновой вставкой или же со шплинтом в комплекте, а в пальце шаровой опоры – сквозное отверстие.

Диагностика шаровой опоры

Очень важно определить время, когда уже нужна замена шаровой опоры на ВАЗ 2109 и сделать это. Почему? Если в пути, на хорошей скорости, палец шаровой опоры вырывает из самой шаровой – это не сулит ничего хорошего ни автомобилю, ни пассажирам

Итак:

Во время езды прислушайтесь к стукам, доносящимся спереди автомобиля. Особенно неисправность шаровой опоры проявляется во время езды по неровной дороге или попадания колеса в яму.
Если при попадании в ямку слышен глухой удар со стороны одного из передних колес – вели вероятность того, что шаровую надо поменять.
Диагностировать шаровую опору можно и другим способом без специального оборудования. Во время стоянки автомобиля поставьте ногу на верх переднего колеса.
Далее следует совершать толкательные движения ногой в сторону другого колеса. Если при такой процедуре слышен глухой звук удара, то стоит обратиться к более точному методу диагностики и, скорее всего, произвести замену шаровой опоры.

Диагностика

Перед покупкой и заменой шаровых опор, убедитесь, что именно этот элемент подвески провоцирует посторонние звуки при проезде неровностей. Если вы не знаете, как правильно определить неисправность шаровой опоры и других узлов подвески, ознакомьтесь с основными методами диагностики ходовой части автомобиля.

Для того чтобы проверить шаровую опору, вам потребуется:

использовать подъемник либо вывесить переднюю ось машины;
заложите рычаг, в качестве которого можно использовать отрезок трубы достаточной длины, между поворотным кулаком и рычагом около места крепления шаровой;
приложите усилие, попытавшись как бы раздвинуть поворотную часть и рычаг.

В случае неисправной шаровой вы почувствуете люфт. Исправный шарнирный элемент не позволит оторвать ступичный узел от рычага даже на 2 мм.

Следующий метод диагностики потребует помощи напарника.

Положите руку на шаровую опору и один из сочленяемых ею элементов;
попросите напарника пошатать колесо.

Разбитый шарнир проявит себя люфтом, который легко можно ощутить.

Некоторые способы диагностики подходят лишь для конкретных моделей автомобилей. К примеру, конструкторы классических моделей ВАЗ предусмотрели технологическое отверстие, позволяющее контролировать степень изношенности нижней опоры. Для проверки вам нужно:

отвернуть заглушку в нижней части шаровой;
используя нутромер штангенциркуля, измерьте величину отверстия;
пограничное значение не должно превышать 11, 8 мм.

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

Важно! Полностью ступицу не снимаем с нижнего шарового пальца, он нам пригодится для выпрессовки верхней опоры. А теперь неприятный момент

После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Важно! Не повредите тормозные шланги, в противном случае их придется менять, как это сделать, подробно рассказывал в статье, как поменять передние тормозные шланги на ВАЗ. Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры

Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Артикул и стоимость хороших аналогов родных шаровых опор ВАЗ 2107 от сторонних производителей

Качество оригинальных шаровых отличается от партии к партии. Возможно приобретение как хорошей опоры, так и откровенного хлама. Поэтому многие автовладельцы сомневаются какие лучше поставить ШО. Они часто отказываются от покупки оригинала в сторону изделий от сторонних производителей. Наилучшие аналоги родных шаровых представлены в нижеприведенных таблицах.

Таблица — Хорошие аналоги шаровой 2101029040828

Производитель	Артикул	Примерная стоимость, рубль
TRW	JBJ250	520-600
Lemforder	3731501	590-710
Delphi	TC204	370-450
Monroe	L0704	440-530
CTR	CBFI4	510-630

Таблица — Рекомендуемые альтернативные варианты опоры 21010290419286

Производитель	Артикул	Примерная стоимость, рубль
Moog	LABJ0392	360-420
Profit	23010098	260-300
Denckermann	D110135	250-315
Lemforder	37320	330-425
Delphi	TC203	395-450

Смена шаровой опоры на автомобиле ВАЗ-2109

Устанавливаем автомашину на смотровую яму.
Ставим на ручной (стояночный) тормоз и блокируем колеса противооткатными башмаками (можно использовать кирпичи).
Головкой на 17 и воротком (баллонным ключом) срываем болты крепления переднего колеса. Не откручиваем их полностью, пока машина стоит на колесах!
Поддомкрачиваем одну сторону и ставим на упор (заранее приготовленный пень или кирпичи).
Окончательно вывинчиваем болты и снимаем колесо.
Выкручиваем руль таким образом, в котором будет обеспечен удобный доступ к заменяемой шаровой опоре.
Щеткой для работ по металлу зачищаем места стыкования пальца и рычага подвески, сочленение корпуса шаровой опоры и поворотного кулака.
Аэрозолем WD-40 обрабатываем соединение пальца и рычага. Как правило, находящаяся там гайка тяжело поддается выкручиванию.
При помощи ключа на 19 отделяем гайку пальца шаровой.
Затем после удаления гайки с пальца достаем палец, из рычага применяя съемник шаровой опоры.

Если съемника нет в наличии, то опору снимают, воспользовавшись молотком и монтировкой.

Ослабив гайку пальца, производим следующие действия:

используя упор, надавливаем монтировкой на рычаг подвески сверху;
одновременно наносим легкие удары молотком по рычагу на участке его контакта с пальцем до тех пор, пока последний не выйдет из зацепа;
по окончании процесса следует выкрутить оба болта, крепящих шаровую опору к поворотному кулаку, и снять шаровую.

Прежде чем установить новую опору, нужно произвести следующие манипуляции:

смазать болты крепления. Если вы используете старые болты крепления, то желательно прогнать резьбу – достаточно просто несколько раз накрутить и скрутить гайку, добавляя смазки;
зачистить место крепления шаровой опоры к поворотному кулаку щеткой по металлу;
снять пыльник, с шаровой опоры предварительно зажав ее в тиски;
заполнить смазкой полость в корпусе шаровой опоры, проворачивая палец шаровой воротком, для лучшего распределения смазки внутри. Вернуть в исходное положение пыльник.

А теперь можно устанавливать новую шаровую опору на автомобиль:

приставьте шаровую опору к поворотному кулаку и закрутите крепежные болты;
далее, используя монтировку, отогнуть рычаг, вставляем палец шаровой опоры в отверстие рычага;
ключом на 19 вкручиваем крепежную гайку;
монтируем на свое место колесо;
снимаем автомобиль с домкрата.

Замена шаровой на ВАЗ-2109 завершена. По завершении работ подтяните колесные болты на земле.

Небольшой совет: после некоторого пробега (при последующем ремонте, например) не поленитесь и подтяните крепления шаровой и пальца. Таким образом, новая шаровая опора прослужит вам намного дольше!

Как проверить шаровые опоры на Лада Веста

Стук, скрип и тяжелый в повороте руль, неспособность автомобиля держать прямую — все это скажет о том, что шаровая опора выходит из строя. Тем не менее торопиться с выводами рано. В подвеске Лада Веста есть много элементов, которые скрипят, стучат и вибрируют. Поэтому для того, чтобы обвинять опоры, узнаем как проверить их состояние. Проверка, диагностика своими руками, проводится просто. Нужен будет лишь помощник.

Вот несколько способов проверки опоры на Весте:

Помощник раскачивает машину за крыло вверх и вниз, мы ставим пальцы на нижний рычаг и на поворотный кулак. При малейшем стуке или люфте — опора под замену.
Помощник нажимает на педаль тормоза до упора, чтобы исключить люфт ступичного подшипника. Берем руками за колесо в крайних точках справа и слева и пытаемся покачать колесо. Стук или малейший люфт — опору долой. Но и здесь может быть подвох, поскольку люфт может давать наконечник рулевой тяги.
Самый надежный вариант: берем монтажную лопатку, упираем ее концом в поворотный кулак и через нижний рычаг стараемся покачать кулак вверх-вниз. Если есть люфт, его сразу будет видно.

Замена шаровой опоры на Renault Logan

Ремонт шаровой опоры своими руками. Когда лень покупать новое Владельцам этой марки авто рекомендуется заменять не только шаровую опору, но и одновременно нижний рычаг подвески. Делается эта процедура в результате износа или повреждения узла. Для проведения операции необходимы:

Молоток.
Плоская отвертка.
Торцевой ключ — размерность 30.
Ключ размерности 13.
Рожковые ключи на 16 и 18.
Две трубы разного диаметра.
Брусок.

Основные шаги процесса

Автомобиль вывешивается, либо с помощью домкрата поднимается его передняя часть, авто устанавливается на опоры.
Снимается колесо.
Снимаются гайки верхнего и нижнего болта, а также соединительная тяга.
У стойки стабилизатора поперечной устойчивости выкручивается гайка, затем вытягивается болт.
Удаляется болт шаровой.
Вытягивается палец из корпуса поворотного механизма.
Снимаются болты сайлентблоков, как переднего, так и заднего.
Демонтируется нижний рычаг подвески.
Старая шаровая опора удаляется. Для этого с узла снимается резиновый чехол и металлическое фиксирующее кольцо. В конце опора выбивается при помощи молотка (подробнее на видео).
Новая шаровая устанавливается так, чтобы ее зубцы вошли в пазы шлица.

Сборку механизма проводить в обратном порядке.

Как заменить шаровые опоры на ВАЗ 2101-ВАЗ 2107?

1. Сперва поднимите автомобиль (Ту часть на которой будет производиться замена) и после чего открутите болты которые колесо крепят (см. «Снятие колёс на автомобиле»), перед вашими глазами будет две шаровых опоры, найдя каждую из них и разобравшись с тем какая будет подлежать замене, приступайте к работе, пару слов по нижней опоре скажем, если приняли решение её менять то ослабьте каким ни будь ключом гайку крепления пальца шаровой опоры на рычаге (см. фото ниже), взяв молоток произведите столько, сколько будет нужно ударов, по наружной поверхности рычага (До того пока палец у опоры ней выйдет из зацепления с рычагом, смотрите маленькое фото) и после этого нагрузите переднюю подвеску (Там где меняете опору, нагрузить подвеску – это значит, подложить что то под рычаг или под тормозной диск, доски например и снять после этого машину с домкрата тем самым подвеска будет нагружена) и отверните три гайки (Одна указана синей стрелкой) которые крепят шаровую (Во время отворачивания, болты этих гаек от проворачивания вторым ключом удерживайте) и после чего её полностью снимите с рычага автомобильного.

Примечание! Чтобы проблем с шаровой не было и гайки все нормально выкрутились, рекомендуем перед началом работы очистить шаровую при помощи металлической щётки и в конце, нанести проникающую смазку WD-40 и тогда гайки более менее легко отвернуться!

2. С нижней опорой разобрались, теперь верхняя, если Вы не стали читать пункт 1 из-за того что там всё про нижнюю опору рассказывалось, то очень и очень зря, в общем этот пункт всё же прочтите (Обязательно) ну и в двух словах, верхняя опора снимается абсолютно точно так же как и нижняя, вся последовательность действий, все абсолютно идентично, только есть одно небольшое Но! Нагружать подвеску при замене верхней опоры нужно изначально, потом ослаблять гайку пальца, выбивать его (Ударами молотка по рычагу) ну и конечно же выкручивать гайки, которые крепят шаровую опору на верхнем рычаге автомобиля (Только это делать будет нужно, когда рычаг верхний вверх можно будет отвести, то есть после выбивания пальца из рычага, потому что так гораздо удобней будет).

Примечание! Молотком нужно воспользоваться только в том случае, если спец. съёмника шаровых опор нет, если он есть то про молоток вообще можете забыть, сразу же выкручивайте гайку крепления пальца и при помощи съёмника, выпрессовывайте его из рычага, отвернув три гайки, снимите полностью шаровую опору с автомобиля!

Дополнительный видео-ролик: Два очень поучительных и интересных ролика, мы закрепили чуть ниже, в одном из них рассказывается о том каким образом можно проверить шаровые опоры на исправность, а в другом показывается процесс по их замене.

Проверка состояния

Прежде чем менять шаровую опору, убедитесь, что этот элемент действительно вышел из строя и он является причиной неадекватного поведения автомобиля.

Для проверки есть два способа — простой и более сложный.

Первый способ

Для проверки вам потребуется сделать следующее:

При езде прислушиваться к стукам, которые исходят от передней части машины. Особенно заметной становится неисправность шаровой опоры, когда колесо попадает в яму;
Если при наезде на яму появляется глухой удар от одного из передних колес, шаровую следует менять;
Есть другой способ — поставьте ногу сверху переднего колеса, после чего начинайте его толкать в сторону второго переднего колеса. Если при манипуляциях вы слышите глухой удар, лучше более детально проверить состояние шаровой вторым способом.

Процедура проверки

Второй способ

Второй метод проверки более точный, но потребует наличие ямы и дополнительного оборудования.

Установите автомобиль над смотровой ямой.
Включите ручной тормоз, подставьте под колеса противокаты для собственной безопасности.
Домкратом поднимите переднюю часть автомобиля. Убедитесь, что машина опирается надежно, поскольку вам придется расшатывать автомобиль.
Оторвав колеса от земли домкратом, начинайте тестирование.
Одну руку поставьте на верхнюю точку колеса, а вторую, соответственно, на нижнюю.
Аккуратными, но резкими движениями расшатайте колесо сверху вниз.
Если ударов не слышно, проверьте так же второе колесо.
При появлении посторонних звуков нужно попросить товарища положить два пальца на участок соединения рычага подвески с пальцем шаровой, а также на корпус ШО. Если пальцами вы чувствуете, что палец шаровой опоры смещается внутри корпуса, шаровая свое отжила и требует замены.

Менять ШО необходимо при обнаружении следов ее износа или при прорыве пыльника. С деформированным пыльником шаровая прослужить долго не сможет, плюс это опасно для водителя и пассажиров.

Процесс демонтажа

Для работы вам потребуется смотровая яма или подъемник. Но если их нет, можно обойтись обычным домкратом.
Снимите колесо, на котором обнаружена проблема с шаровой опорой.
Тщательно зачистите все элементы от накопившейся грязи, крепежные компоненты обработайте с помощью WD40, чтобы сошла ржавчина и вы без проблем могли провести демонтажные работы.
С помощью ключа на 19 открутите гайку крепления шаровой опоры к рычагу подвески ВАЗ 2109.
Вооружившись съемником, выпрессуйте палец ШО из рычага подвески.
При отсутствии съемника ехать на автосервис не нужно. Есть другой способ. Вам необходимо не до конца открутить гайку шаровой опоры. Натяжение создается монтировкой и несколькими прицельными, сильными ударами по рычагу при помощи молотка. В 99% случаев палец выходит без особых проблем.
Не убирайте далеко монтировку, поскольку ею теперь следует отвести рычаг подвески немного вниз, освободив от рычага палец шаровой опоры.
Взяв в руки головку на 17, необходимо демонтировать пару болтов, отвечающих за соединение ШО с поворотным кулаком.
Снимите изношенную шаровую опору.
Проверьте состояние пыльника, опоры. В некоторых случаях достаточно заменить пыльник. Но если шаровая опора износилась и демонстрирует все признаки поломки, установите новую шаровую и соберите узел в обратной последовательности.
Убедитесь, что на пальце имеется распорная втулка. Если она была снята, не забудьте вернуть элемент на место. В противном случае новая опора не сможет работать должным образом.
Обязательно смажьте резиновый чехол консистентной смазкой перед обратной установкой. Также смазывающее вещество наносится на место в опоре, куда монтируется пыльник.

Немаловажный момент замены — это натяжение крепежных гаек. Поменяв шаровую, гайки затягивают туго, но не полностью. Затем нужно несколько раз качнуть автомобиль, а уже потом затягивать до конца крепежные элементы.

При этом нижнюю гайку ШО затягивают с моментом 80-96 Нм, а пару болтов крепления опоры к рычагу — с моментом 50-63 Нм.

Самодельный съемник шаровых опор типа «клин»

Устройство не потребует денежных вложений, вам также не нужны слесарные навыки. Но без болгарки и сварочного аппарата соорудить несложный съемный механизм не получится.

Поступите следующим образом:

Металлической пластине пол сантиметровой толщины и размером 3х4 см придайте форму клина: сточите одну сторону шлифмашинкой так, чтобы сбоку вы видели треугольник.
С тонкого края пропилите окно: оно должно вдаваться вглубь пластины на 3 см.
С противоположной от прорези стороны приварите металлический штырь.

У вас получилась скоба, которой можно действовать, рискуя, однако, повредить пыльники.
