Генератор нива 2121, 21213, 21214: какой установлен, замена

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

молоток;
удлинитель;
ключи на «10» и «19».

Процедура представляет собой следующую последовательность действий:

Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Рекомендуем: Не работают стоп-сигналы на автомобилях ВАЗ 2105, 2107

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Типы генератора на Ниве

Отличия генераторов Нивы заключается в годах производства автомобиля. На карбюраторных двигателях Нивы устанавливался свой генератор, а на инжекторных свой. Следует отметить, что оба генератора приводятся во вращение клиновым ремнем.

Генератор Нивы 21213

На ВАЗ 21213 устанавливается свой тип генератора, так как данная модель является карбюраторной, то генератор в ней немного отличается от инжекторного. Генератор карбюраторной нивы имеет каталожный номер 371.3701.

Ниже указано конструктивное исполнение генератора карбюраторной Нивы (2121).

Генератор Нивы 21214

Нива 21214 является инжекторной и оснащается генератором более современного типа и носит каталожный номер 9412.3701.

Ниже указано конструктивное исполнение генератора инжекторной Нивы (21214).

Описание устройства

Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701.

Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения.

Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D » и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В.

В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки регулятора генератора 371.3701 источник тока следует подключать к выводам «Б» и «В» («плюс») и «массе» («минус»).

«Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В » генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу.

Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В » генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.

Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Замыкание дополнительных диодов можно проверить, подключив «плюс» батареи через лампу к выводу «D» генератора 9412.3701 (к выводу «61» генератора 371.3701), а «минус» – к выводу одной из фазных обмоток статора (к одному из болтов крепления выпрямительного блока). Если лампа горит, один или несколько дополнительных диодов пробиты.

Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.

3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора.

Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка.

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

Генератор Нива 21214

Замена генератора

Процедура представляет собой следующую последовательность действий:

Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

При замене генератора на Нива 21213, 2121, 21214 возникает ряд тонкостей, и один из них – это расположение генераторного агрегата. Он находится в нижней части моторного отсека.

Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора

Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Лампа зарядки АКБ ВАЗ 21214

после замены ремня генератора пропала зарядка

, в результате сел аккумулятор и контроллер отказался работа.Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное релеможно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Читать новости о новой Ниве

Передний мост. ВАЗ 21213, 21214 (Нива)
Как прокачать сцепление на «Ниве»? Алгоритм действий
Замена сальника ведущей шестерни переднего моста Ваз 2121 Нива 2131
Установка и отзывы об евроручках для Нивы 4х4 (ВАЗ 2121, 2131) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
Как прокачать тормоза на «Ниве» самостоятельно? «
Кран отопителя салона Ваз 2121 Нива 2131
Лифт Нивы 2121 своими руками: чертежи, размеры
Нива Рысь 4х4: чем лучше простой Нивы «

Перенос генератора на верх 21214 чертеж

Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость. Решить проблему можно при помощи переноса генератора наверх.

Изучив эту статью, вы узнаете:

Что нужно для переноса генератора наверх. Как проходит процесс для авто с ГУР и без него. Стоит ли покупать новый агрегат для ВАЗ 21214.

Внимательно изучите этот чертеж. Автор решил сделать своими руками кронштейн для переноса генератора. Деталь изготавливается из металла, толщина которого должна быть 4 мм, а ширина и длина – 80 мм. Чтобы собрать кронштейн, вам понадобятся детали от других отечественных авто:

Ремень 6РК1290; Регулировочная планка; Шкив коленвала от десятки.

Фото, детали изготовленного кронштейна 21214:

Как видно на фото, штатный вентилятор установлен на шкиве помпы от ГАЗ 3110, так же мы берем штив коленчатого вала от 2110 и ремень марки 6РК1290. Генератор должен быть расположен в верхней левой части. Сверху его необходимо прикрепить при помощи болта M8 ГБЦ, спереди используются штатные болт и шпильки. Для фиксации кронштейн необходимо закрепить дополнительной контргайкой.

Этот чертеж переноса генератора отличается от первого тем, что здесь используется ремень с размером 1375 мм. Здесь меньше действий, но придется поработать болгаркой – необходимо уменьшить плоскость на головке, расположенной в районе M8 болта.

Для передней крышки понадобятся новые болты и шпильки. Этот чертеж кронштейна для крепления генератора подойдет и для других моделей, к примеру, для 21213.

Чертеж, предлагает переместить генератор на место гидроусилителя. Чтобы сделать это, нужно изготовить кронштейн и установить его рядом с ГУР. Вам необходимо заранее подобрать шайбы под уши кронштейна.

В этом варианте используется ремень с размером 1220 мм

Важно, угол его клина должен быть точно 40 градусов. Отличным решением будет покупка ремня с ЗИЛ 157

Обратный же рукав имеет длину по центрам размером 1115 миллиметров, а напорные же рукава высокого давления – 1450 мм. Внимательно проверяйте все размеры, помните поговорку 7 раз отмерь один раз отрежь, ошибки тут не нужны. Штатного отверстия для этих шлангов в правом кожухе нет, Поэтому его придется брать и резать самостоятельно.

Сам кронштейн для переноса устройства наверх выполняется по этому чертежу:

Насос необходимо перевернуть вверх ногами, чтобы генератор полностью вошел. Выглядит результат переноса вот так:

Если опыта в проведении подобных модернизаций у вас не много, то можно купить уже готовый комплект. В него будет входить новый кронштейн для Нивы и необходимые крепления. Отзывы автомобилистов говорят о том, что стоимость этой простой детали слишком завышена.

Ставить ли более мощный агрегат выработки тока?

Выше мы уже рассказали, по каким причинам агрегат быстро изнашивается. Отличное решение – это установка нового генератора. Еще одна распространенная причина – это установка внештатного оборудования, которое потребляет много электроэнергии. Силы тока стандартного агрегата не всегда хватает, поэтому стоит задуматься об установке более мощного генератора.

Модель зависит от года выпуска автомобиля и мотора. К примеру, на первых Нивах с силовой установкой 1.6 стоит устройство с вынесенным регулятором, которое использовалось еще в «классике». В более современных машинах регулятор уже встроен.

Если вы хотите купить внештатное устройство, то разумно будет взять от Шевроле 2003 модельного года. Подбор необходимо выполнять по каталожным номерам и параметрам, которые присутствуют в этой таблице:

Если вы можете доработать крепления своими руками, то список доступных гeHepaTopoB может существенно расшириться. Умельцы даже ставят устройства от иномарок.

В любом случае, стоит стремиться к модернизации и улучшению своего автомобиля. И это касается не только электроэнергии. Нива – это надежный внедорожник, но он сильно отстает по показателям комфорта от иностранных конкурентов. К этому вопросу можно переходить сразу после улучшения технической составляющей автомобиля.

Проверка генератора

Пустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин –1 . Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения.

Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2–14,7 В для генератора 9412.3701 и 13,6–14,6 В для генератора 371.3701.

Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D+» и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В.

Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода (выводов) регулятора напряжения. «Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В+» генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В+» генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.

Для проверки замыкания в «отрицательных» вентилях «плюс» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «минус» – с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора. Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Обрыв основных вентилей определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также вызвано обрывом или замыканием в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка. Обмотки статора и ротора проверяются специальным дефектоскопом или электронным осциллографом – по форме кривых напряжения.

Признаки неисправности

Основными признаками неисправности генератора Нивы можно назвать:

Отсутствие зарядки;
Горит лампа аккумулятора на приборной панели;
Повышенная зарядка (аккумулятор кипит);
Недостаточный заряд АКБ;

На праздниках удалось позаниматься своим джипом, а именно решить проблему, которая наблюдается у НИВ старого образца, ВАЗ 2121. Проблема касается электрики. Дело в том, что плюсовые провода уходят в «косу» не сразу из «+»-клеммы, а через фишку. Эта фишка просто-напросто соединяет 4 провода воедино. Т.е. один провод соединяет фишку с плюсовой клеммой, а остальные через эту фишку питаются.

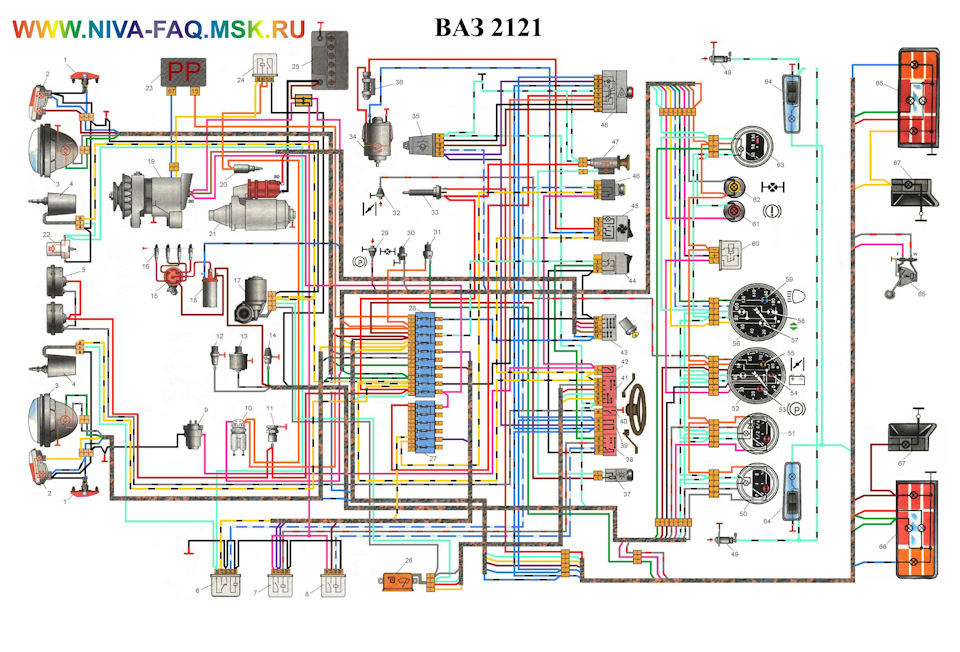

Чтобы было понятнее прикладываю вырезку из схемы ВАЗ 2121, та самая фишка находится в центре картинки, обозначена жёлтым цветом:

Вырезал из этой схемы, чтобы стало совсем понятно:

Данное соединение совсем не надёжное, были случаи у меня и у предыдущего владельца, когда контакт пропадал и машина вставала… Контакт может пропасть как из-за окисления, так и из-за банального отсоединения…

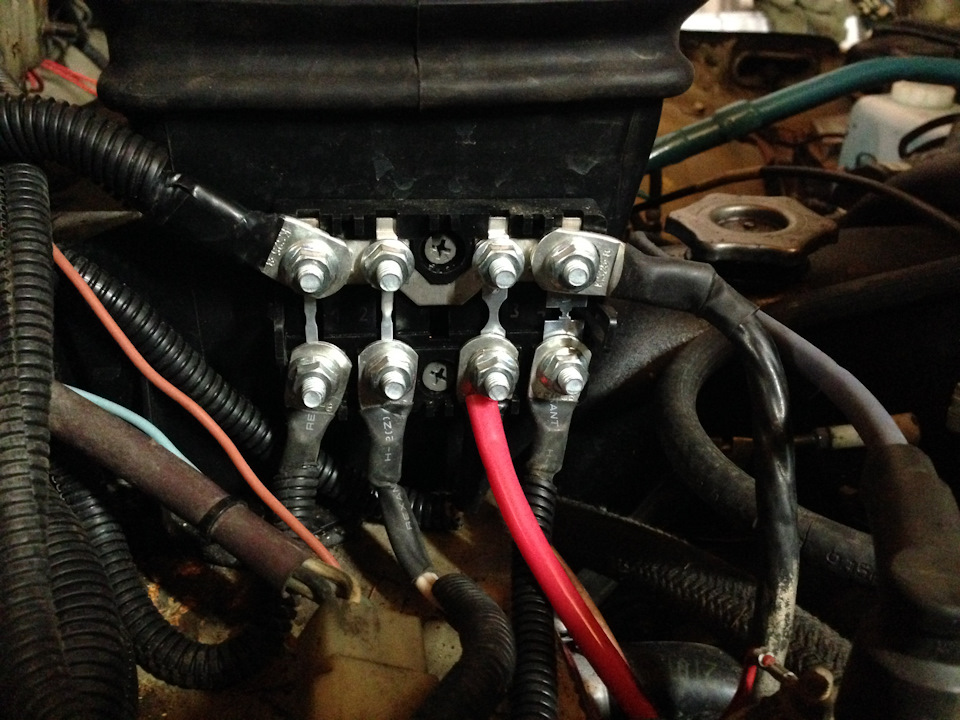

Проблему решил блоком придохранителей от Газели — БПР-4.10, соединения в которой осуществляются с помощью гаек. Т.е. нужно обжать провода медными клеммами, накинуть на шпильки и затянуть гайки. Таким образом, контакт никогда не пропадёт!

Данный блок позволяет не просто делать отличные соединения, но и позволяет предохранять от КЗ, т.к. в нём имеются предохранители на 125А, 90А, 40А и 30А, что огромный плюс к защите от возгорания!

Как сказал выше, чтобы подключиться к данному блоку нужно использовать медные клеммы:1) S25-8 — 3 шт.2) S10-8 — 4 шт.

25ые нужны на плюсой провод и на провод стартера.10ые на остальные провода, идущие в косу и к блоку предохранителей, который в салоне.

Провод стартера нужно подключить «на прямую» не через предохранители, а то даже 125ый предохранитель будет выгорать!

Через 125ый предохранитель подключил генератор, 90ый вообще убрал и взял из запасных 40ой. К 40вым и 30ому поключил остальные провода, особо не заморачиваясь номиналом, т.к. они все проходят через салонный блок предохранителей. Таким образом данный блок позволяет избежать КЗ в подкапотном пространстве.

Генератор — устройство, характеристики, проверка работы

На двигателе карбюраторном ВАЗ-21213 устанавливается генератор типа 371.3701, на инжекторном двигателе ВАЗ-21214 – типа 9412.3701. Эти генераторы конструктивно схожи и представляют собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.

Генератор 371.3701

1 – поджимная втулка; 2 – втулка; 3 – буферная втулка; 4 – защитный кожух; 5 – винт крепления выпрямительного блока; 6 – выпрямительный блок; 7 – вентиль выпрямительного блока; 8 – конденсатор; 9 – задний подшипник вала ротора; 10 – контактные кольца; 11 – вал ротора; 12 – щетка, соединенная с выводом «В» регулятора напряжения; 13 – вывод «30» для подключения потребителей; 14 – щетка, соединенная с выводом «Ш» регулятора напряжения;

15 – вывод «В» регулятора напряжения; 16 – регулятор напряжения; 17 – вывод «61» генератора; 18 – шпилька крепления генератора к натяжной планке; 19 – крыльчатка; 20 – шкив; 21 – пластины крепления подшипника; 22 – упорное кольцо; 23 – передний подшипник вала ротора; 24 – обмотка ротора; 25 – полюсный наконечник ротора; 26 – обмотка статора; 27 – статор; 28 – передняя крышка (cо стороны привода).

Схема соединений генератора 371.3701

1 – Аккумулятор; 2 – генератор; 3 – комбинация приборов; 4 – резистор 51 Ом, 5 Вт; 5 – диод;

6 – контрольная лампа заряда аккумуляторной батареи; 7 – блок предохранителей; 8 – реле зажигания; 9 – выключатель зажигания.

Генератор 9412.3701

1 – кожух; 2 – вывод «В » для подключения потребителей; 3 – конденсатор; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D » регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – положительный диод; 8 – отрицательный диод; 9 – регулятор напряжения; 10 – задняя крышка; 11 – стяжной винт; 12 – передняя крышка; 13 – обмотка статора; 14 – упорное кольцо; 15 – передний подшипник вала ротора; 16 – шкив;

17 – гайка; 18 – вал ротора; 19 – конусная шайба; 20 – шайба; 21 – полюсные наконечники ротора; 22 – сердечник статора; 23 – втулка; 24 – обмотка ротора; 25 – задний подшипник вала ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – щеткодержатель; 29 – выводы обмотки статора; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов).

Техническая характеристика генератора 371.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А

Техническая характеристика генератора 9412.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А

Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9412.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 371.3701 стянут четырьмя винтами между внутренней и наружной пластинами и может заменяться отдельно от передней крышки. Задняя часть генератора 9412.3701 закрыта пластмассовым кожухом на защелках. На задней крышке генератора 371.3701 установлен кожух с резиновым воздухозаборником, позволяющим забирать воздух для охлаждения генератора из верхней части подкапотного пространства, что уменьшает вероятность попадания воды в генератор при проезде глубоких луж и бродов. На двигателе 21214 такая опасность меньше, так как вместо механического вентилятора системы охлаждения (который неизбежно разбрызгивает воду), там установлены электровентиляторы, к тому же они находятся впереди радиатора.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9412.3701).

Схема переноса генератора наверх в Ниве ВАЗ-21213

Нива имеет прекрасную проходимость и может составить конкуренцию многим современным джипам иностранного производства. Вместе с тем из-за такого существенного недостатка большинство собственников данных автомобилей испытывают значительные неудобства, в связи с чем принимают решение об усовершенствовании этого транспортного средства. Сделать это можно в том случае, если перенести генератор вверх.

Дело в том, что во время испытания ВАЗ-21213 на проходимость по пересеченной местности в генератор может попадать песок, грязь, камни и вода. Однако существует и еще один, достаточно весомый недостаток – на генератор постоянно попадает охлаждающая жидкость. Решить эту проблему можно, если прибегнуть к вышеуказанному методу. Но как сделать это правильно?

Следует понимать, что если вы используете ваш ВАЗ-21213 в большинстве случаев для поездок по городу либо трассе, то в переносе генератора нет никакой необходимости. Но если Нива используется для езды по бездорожью, то без этого просто не обойтись.

Ход выполнения работы по замене

Потом молотков с наименьшим усилием, чтоб не разрушить резьбу болта, выбиваем мало постукиваяя по нему, чтоб он вылез в оборотную сторону.
И сходу после чего руками вынимаем этот длиннющий болт, мало ворочая сам генератор из стороны в сторону, чтоб легче было изъять шток:
Дальше, нужно отсоединить все провода питания от корпуса генератора Нивы. Поначалу можно разъединить штекер с проводами, который от него отходит:
И провода, которые затянуты гайкой, открутить которую нужно будет ключом на 10, а после того, как соединение ослабеет, лучше пользоваться трещоточной ручкой для более резвого проведения данной процедуры:
Дальше можно приступать к отворачиванию верхнего крепления с натяжителем ремня, зачем пригодится головка с маленьким удлинителем. Наглядно все показано на фото ниже:
А позже можно освободиться от ремня и вынимать деталь, просто опуская ее вниз через отверстие, которое стало свободным благодаря снятию защиты мотора.

Замена нового генератора и установка делается в оборотном снятию порядке и не займет у вас более часа времени при наличии нужного инструмента.

После того, как все поставили на место, нужно будет отрегулировать положение, при помощи натяжителя вверху, откручивая его гайку и натягиваем либо ослабляем ремень, до того времени, пока зарядка аккумулятора станет в норму и в то же время не будет перетяжки во избежание выхода из строя подшипника.

Ремонт и обслуживание генератора

Электрооборудование автомобиля представляет собой взаимосвязанный комплекс. Генератор, аккумуляторная батарея, стартер, освещение, вспомогательное оборудование… Вся схема построена вокруг источника электроэнергии. Стало быть, поломка и последующий ремонт – это серьезная проблема для владельца ВАЗ 2121. Подключение такое же, как и на остальных автомобилях ВАЗ тех лет выпуска. А нагрузка существенно выше. Современные моторы добавляют таких потребителей, как электронные модули управления двигателем. Электрические вентиляторы охлаждения и дополнительные системы комфорта, увеличивают потребляемый ток.

Существует три вида генераторов, которые можно установить на популярные российские внедорожники. Напряжение на выходе одинаковое, а вот остальные параметры разнятся.

Для карбюраторных моторов достаточно мощности 600-750 Вт. Максимальный ток, который можно было снять – 40-50 ампер.

Если замена необходима – такое решение может быть только временным. Инжекторные моторы, выпускавшиеся до 2003 года, комплектовались с мощностью от 1100 до 2000 Вт. Ток нагрузки от 80 до 130 ампер. Оба поколения комплектовались моноклиновым шкивом. Генераторы этого типа можно установить на старые карбюраторные ДВС без последствий. Современные верхневальные моторы оснащены аналогичными источниками энергии, только шкив рассчитан на большую нагрузку – он поликлиновый, как и ремень.

Лампа контроля на приборной панели. Это самый надежный индикатор, поскольку подключение ее питание берется именно от регулятора напряжения. Как снять генератор на ниве:

Если величина выше или ниже установленного значения – лампа горит или моргает. Подробности индикации могут отличаться на разных моделях, поэтому внимательно изучите инструкцию по эксплуатации.
Свет фар не такой яркий, как при нормальной работе. При прокручивании стартера напряжение «просаживается» настолько, что это заметно по морганию ламп.
Меняется звук работы двигателя, слышны посторонние шумы.
Теряется мощность мотора, (при условии, что остальные системы исправны).
Из генератора слышен запах горелой изоляции.
На клеммах АКБ при работающем двигателе меньше 13 вольт.

Поломка влечет за собой не только потерю заряда аккумулятора. Если генератор заклинит, может оборваться ручей ковый ремень. В этом случае потеряет работоспособность все навесное оборудование автомобиля. Дальнейшее движение станет невозможным. Если ремонт в полевых условиях невозможен, постарайтесь дотянуть до ближайшего сервиса на аккумуляторе. В дневное время суток необходимо выключить все световые приборы, включая Дхо. Блоки комфорта должны быть обесточены. Отключите один из вентиляторов охлаждения радиатора (если на улице не слишком жарко). При экономном расходовании ампер-часов, на одном аккумуляторе можно ехать до 3 часов.

Чтобы понять, как работает устройство, изучите компоновочную схему:

Основных причин для ремонта три:

Перегорел регулятор напряжения.
Вышел из строя диодный мост.
Обрыв или короткое замыкание в обмотках.

Замена стертых съемных щеток, неисправностью не является. Это расходный материал, который проверяется на каждом ТО. Чтобы снять старые щетки и установить новые, требуется разборка всего узла. Механика «лечится» легко, при наличии элементарного слесарного опыта. Особые инструменты не требуются. Обычный набор ключей и отверток. Разрушенные подшипники можно снять с помощью выколотки или специального съемника.

Для начала, генератор надо снять. Перед отсоединением проводки, тщательно зарисуйте или сфотографируйте схему соединения. Расположите узел на чистой поверхности, мусор не должен попадать внутрь. Как подключить генератор на ниве:
