Замена генератора ВАЗ 2107 своими руками

Если вы не хотите переплачивать за работу по установке нового генератора, его можно установить самому, тем более что ничего сложного в этой процедуре нет.

торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
торцевой ключ на 19;
торцевой ключ на 10.

Порядок выполнения работ

Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
Поднимите капот, отключите провод «массы» от аккумулятора.
Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
Спуститесь в смотровую яму и демонтируйте защиту двигателя.
Снимите ремень генератора с его шкива.
Отсоедините колодку провода от контактов генератора.
Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
Установите на место новый генератор.
Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
Зафиксируйте генератор и присоедините защиту двигателя.

Устройство генератора ВАЗ 2107

Любой генератор предназначен для питания «своих потребителей» электроэнергией, а также для зарядки аккумулятора. Генератор ВАЗ 2107. Это устройство переменного тока 372.3701. Это трехфазная синхронная электрическая установка с электромагнитным возбуждением. Он расположен на двигателе с правой стороны и приводится в движение клиновым ремнем от коленчатого вала. Его основными компонентами являются статор, ротор и крышки из алюминиевого сплава. История марки ВАЗ 2107 знает случаи, когда автомобили были оснащены и продолжают оснащаться устройством 9412.3701, которое имеет ряд определенных конструктивных отличий.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

Отсутствие зарядного тока — генератор не работает.
Зарядный ток есть, но ниже минимального значения — идёт недостаточный заряд АКБ.
Напряжение выше максимального значения — перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора. Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться. При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Подключение генератора на ВАЗ 2107

Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

Контакт регулятора напряжения с маркировкой «В».
Регулятор напряжения.
Контакт с маркировкой «30».
Контакт с маркировкой «61».
Конденсатор.
Крышка (задняя).
Крышка (передняя).
Статор.
Шкив.
Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

Аккумуляторная батарея.
Генератор.
Монтажный блок с реле и предохранителями.
Замок зажигания.
Измерительный прибор для контроля напряжения (вольтметр).
Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

Проверка

Случается так, что генератор начинает «барахлить» раньше положенного срока, не заряжается должным образом аккумулятор. Собственно, он и служит для того, чтобы обеспечивать работу источника электроэнергии для питания всех авто — аккумулятора.

Советуем опираться не только на нашу инструкцию, и на видео уроки, которые позволят даже без большого опыта выполнить ремонт и замену своими собственными руками.

Поиск поломки

Первым делом определите, действительно ли источником проблем выступает ваш генератор. Для проверки нужно провести ряд последовательных мероприятий.

Заведите мотор и дайте ему прогреться до рабочей температуры.
Увеличьте обороты коленчатого вала примерно до 3 тысяч оборотов в минуту.
Включите все фары, активируйте дальний свет, запустите в работу печку, аварийку, подогрев стекла, щетки стеклоочистителя. То есть следует включить максимально всех потребители электроэнергии.
Замерьте напряжение на аккумуляторе.
Если прибор показывает менее 13В, тогда в обмотках генератора с высокой долей вероятности произошло замыкание или обрыв.
Другой вариант — это поломка регулятора напряжения, окисление контактов кольца обмотки возбуждения.

Проверить наличие обрывов и состояния прочих элементов генератора можно только путем его демонтажа. Но если у вас нет никакого опыта в разборке генератора, тогда пытаться лезть туда своими руками не стоит. Замените узел в сборе полностью или доверьте ремонт профессионалам.

Разборка генератора ВАЗ 2107

Для комплексного ремонта нужны съемник для демонтажа подшипника с вала, оправки для запрессовки и выбивания подшипника в крышке генератора.

открутить гайку крепления шкива и крыльчатки при помощи торцового ключа, удерживая ротор отверткой, чтобы он не провернулся;
демонтировать шкив и крыльчатку, вынуть шпонку, снять шайбы с вала;
открутить винты крепления реле регулятора напряжения и снять его, предварительно отсоединив колодку провода;
снять реле регулятора вместе со щеточным узлом;
открутить гайки и вытащить болты крепления крышки генератора;
сбить переднюю крышку при помощи ударов резинового молотка по валу (крышку необходимо упереть в деревянный брусок);
снять с вала дистанционную втулку;
проверить состояние подшипника в передней крышке;

Неисправности генератора

Генератор генерирует ток с очень низким напряжением.
Генератор перестал вырабатывать электрический ток.
Лампа приборной панели сигнализирует о поломке генератора.
Генератор генерирует ток выше оптимальной нормы.
Возникли посторонние шумы при работе генератора.

Прежде чем приступить к ремонту генератора проверьте состояние приводного ремня генератора на износ, натяжку ремня (проверка проводится нажатием на него, ремень не должен прогибаться больше чем на 2мм). Если ремень не сильно изношен, натяжку можно исправить, немножко его подтянув. Проверьте натяжной ролик генератора, он должен легко прокручиваться и не издавать лишних звуков (если ролик плохо прокручивается и издает лишние звуки, следует его заменить). Затем следует снять и разобрать генератор для проверки технического состояния генератора.

Диагностика генератора

В дальнейшем, вам пригодятся следующие измерительные приборы для проверки технического состояния генератора:

амперметр;
вольтметр;
реостат.

Многое нам может сказать частота вращения ротора генератора, которую мы можем проверить по тахометру на панели приборов. Нормальные показатели тахометра при рабочем генераторе должны находиться в пределах от 2000 до 5000 об/мин.

Причины неисправности и ремонта генератора, возможные причины поломки генератора:

Если при проверке вы обнаружили, что генератор не вырабатывает заряд, этому могут быть следующие причины:

Перегорели контакты или предохранитель.
Поломка или износ щеток генератора.
Неисправность реле регулятора.
Обрыв в статорной или роторной цепи, вследствие замыкания в обмотке.

Устранение выше перечисленных неисправностей генератора решается заменой изношенных деталей.

Как снять и разобрать генератор. Разборка генератора своими руками.

Снять щеткодержатель с регулятором напряжения, предварительно открутив все крепления.
Снять натяжные болты и крышку со статором.
Отсоединить фазные обмотки от выводных проводов блока выпрямления, после чего снять крышку со статора.
Снять шкив с вала генератора и переднюю крышку с помощью съемника.

Ремонт генератора

В случае замыкания обмотки генератора или обрыва обмотки необходимо заменить провода новыми. Обычно обмотка обрывается в непосредственной близости с контактными кольцами

Обратите внимание на концы обмотки, не произошла ли распайка. Чтобы устранить эту неисправность достаточно отмотать виток в области разрыва назад с обмотки ротора

Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод.

Если вы обнаружили, что генератор генерирует слабый или чрезмерно сильный заряд, это является признаком неисправности реле генератора. Устранить поломку можно путем замены реле генератора. Если генератор исправен, а лампочка мигает, это свидетельствует о поломке диода питания лампочки в индикаторе. Такая поломка устраняется заменой диода в генераторе.

Посторонние шумы при работе генератора указывают на износ подшипника ротора. Следует разобрать генератор, снять подшипник, осмотреть на дефекты. Если подшипник генератора изношен, замените его.

Для сборки генератора следует провести все действия в обратной последовательности. Ремонт генератора можно выполнить своими руками, в своем гараже, главное соблюдайте технику безопасности, аккуратнее с электроприборами, внимательно запоминайте последовательность разборки генератора, для того, чтобы долго не сидеть над его сборкой.

Устройство генератора ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110

1– «отрицательная» щетка; 2 – щеткодержатель; 3 – «положительная» щетка; 4 – колодка штекера нулевого провода; 5 – изолирующие втулки контактного болта; 6 – выпрямительный блок; 7 – контактный болт; 8 – статор; 9 – ротор; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – вентилятор в сборе со шкивом; 13 – наружная шайба крепления подшипника; 14 – передний подшипник ротора; 15 – дистанционное кольцо; 16 – стяжной болт; 17 – поджимная втулка; 18 – крышка со стороны контактных колец; 19 – буферная втулка; 20 – втулка

Замена генератора на ВАЗ-2104-2107

Генератор автомобиля предназначен для вырабатывания электрической энергии и питания бортовой цепи автомобиля. Он приводится в действие путем передачи на его шкив вращающего момента от шкива коленчатого вала двигателя. Конструкция генератора состоит из статора, ротора, крышки и выпрямителя, преобразовывающего переменный ток в постоянный.

ВАЗ 2107 комплектуются генераторами переменного тока моделей 372.3701 или 9412.3701.

Неисправности

К основным неисправностям генератора ВАЗ 2107 относятся:

износ щеток;
выход из строя диодного моста (выпрямительного блока);
выход из строя подшипников ротора;
замыкание в обмотке возбуждения;
обрыв или замыкание в обмотке статора.

Признаками неисправного генератора являются:

отсутствие загорания контрольной лампы на приборной панели;
нахождение стрелки вольтметра в красной зоне;
искрение внутри генератора;
шум при работе (гул или вой);
дым и запах горелого со стороны генератора.

Нужно ли менять генератор

Определить причину выхода из строя генератора, не имея понятия в электротехнике, достаточно сложно, поэтому с целью его ремонта лучше обратиться к специалистам. Чаще всего в автомобилях ВАЗ 2107 генератор выходит из строя вследствие износа щеток, возникающего из-за израсходованного ресурса или механических повреждений коллектора. Кроме этого нередко происходит замыкание или обрыв цепи в выпрямителе, что «лечится» заменой диодного моста.

Гул или вой генератора свидетельствует о поломке подшипников, что также поддается ремонту. Но если вдруг произошло замыкание в какой-то из обмоток, придется, либо договариваться с доморощенными специалистами о наматывании новой обмотки, что довольно-таки рискованно, либо же менять генератор на новый. Последний вариант здесь будет уместней всего, особенно, если на него еще и гарантию дадут.

Новый генератор в зависимости от модели и производителя может стоить от 2800 до 5000 рублей. Замена его на станции техобслуживания обойдется примерно в 500 рублей.

Каталожный номер штатного ВАЗовского генератора на «семерку» — 21083701010.

Замена генератора ВАЗ 2107 своими руками

торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
торцевой ключ на 19;
торцевой ключ на 10.

Порядок выполнения работ

Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
Поднимите капот, отключите провод «массы» от аккумулятора.
Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
Спуститесь в смотровую яму и демонтируйте защиту двигателя.
Снимите ремень генератора с его шкива.
Отсоедините колодку провода от контактов генератора.
Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
Установите на место новый генератор.
Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
Зафиксируйте генератор и присоедините защиту двигателя.

Заключение

Но на этом установка нового генератора не закончена

Здесь важно правильно натянуть его ремень. В случае его слабого натяжения, ремень будет пробуксовывать, особенно при повышенной влажности. Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса

Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке

Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса. Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке.

Для определения правильности натяжения отверткой или другим предметом надавите на отрезок ремня между шкивами водяного насоса и коленвала. Прогиб должен составлять 12-17 мм. После перепроверьте на участке между шкивами насоса и генератора. Здесь прогиб должен быть в пределах 10-15 мм.

Если с натяжением все правильно, запускайте двигатель и проверяйте работу генератора.

ПОДШИПНИКИ

Генератор на автомобиле ВАЗ 2114 состоит из следующих основных частей:

Корпуса, состоящего из двух алюминиевых крышек (передней и задней);
Статора (обмотки, расположенной внутри корпуса);
Ротора, вращающегося внутри статора;
Диодного моста;
Регулятора напряжения.

Якорь (ротор) вращается в двух подшипниках, которые устанавливаются: один в передней крышке и один напрессовывается на роторе. Оба подшипника запрессовываются, и поэтому произвести их замену не так уж и легко.

В генераторе обычно возникают две основные проблемы:

Пропадает зарядка;
Возникает шум: свист, скрежет или гудение.

Если возникает свист под капотом, часто в этом виноват изношенный подшипник генератора. Из-за такой неисправности зарядка не пропадает, но с шумом все-таки ездить не стоит, так как в результате генератор заклинит, потому что ротор перестанет вращаться.

Прежде, чем поменять приступать к ремонту, необходимо купить необходимые запчасти. А до покупки нужно выяснить, какие подшипники стоят на генераторе ВАЗ 2114. На задней части ротора устанавливается подшипник марки 180202 (иностранный аналог 6202-2RS), на передней крышке стоит 180302 (аналог 6302-2RS). Стоимость русских деталей невысока – в пределах 50-80 рублей за одну штуку, импортные запчасти заметно дороже – от 200-250 рублей. Часто подшипники продаются комплектом, то есть парой. Импортные аналоги значительно качественнее, поэтому при выборе деталей лучше покупать марку 6202-2RS и 6302-2RS.

Подшипник 6302-2RS

FakeHeader

Comments 16

У меня в конце статьи взрыв мозга! Может я не так понял, но из прочитанного заключил, что с генератора, а именно, со щеток кидаем провод к реле на контакт 67, и с контакта 15 кидаем провод опять на генератор, а именно на шпильку с резьбой М8, куда подходят 2 толстых провода. Так? Я все правильно понял?

так, тут по точнее надо бы. если у тебя провод с щеток идет в диодный мост, то нужно из щеток в 67 а 15 в провод который в щетки втавлялся. если нет, то идет провод с щеток в 67 а 15 идет к к той шпильке. Но в том и в том случае что провод что шпилька, это выход +.

Вообще у меня Ода и на ней генератор типа ВАЗ2105 с таблеткой в генераторе на щетках, я себе купил генератор от ВАЗ 2101 и теперь ищу информацию как подключить. У меня с генератора родного идет всего 2 провода, один сдвоенный, что на шпильке М8, другой к клемме на генераторе, а теперь еще образовалась клемма со щеток, вот в чем вопрос, потому и уточняю, как правильно подключить с внешней релюшкой. Сам я не электрик, для меня — это мутные чудеса))) Тоесть как я понял релюшку закольцовываем на генераторе со щеток в 67 и с 15 на шпильку М8, все остальное оставляем без изменений? На схеме смотрел, что в статье, там провод с гены идет на 67 в релюшку, а с 15 на блок предохранителей, вот тут я в ступоре… во первых куда в блоке подключаться, а во вторых вариант с закольцовкой меня смутил, т.к. получается 2 разных варианта подключения.

Перебираем генератор ВАЗ 2107 37.3701

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост — 190р 2. Конденсатор генератора — 15р 3. Подшипники — я взял Andycar — 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

Итак сам генератор

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

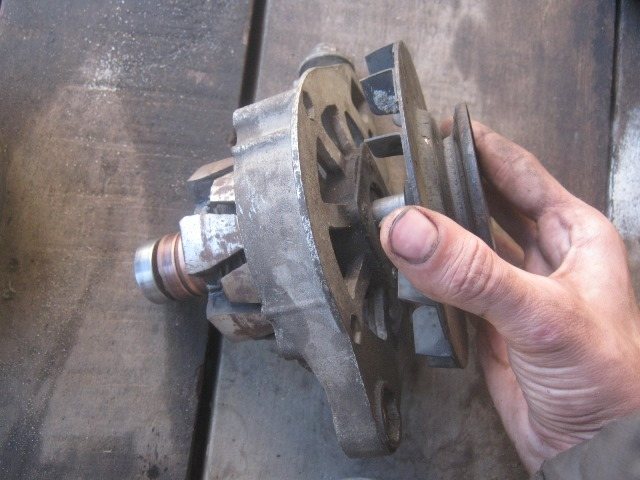

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста

Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца

Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент — запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Неисправности и их устранение

Начнем с самого простого и очевидного. С работы индикаторов. Вот какие трудности могут появиться.

Постоянное горение индикатора (даже при выключенном зажигании)

Для устранения неисправности потребуется заменить диодный мост на новый. Причиной этому послужило замыкание на нем. Можно попытаться провести его ремонт, но для этого нужны знания. Стоимость замены невысокая.

Не работают приборы и датчики

Для этого потребуется провести проверку всей проводки и контактов. Нередко причиной подобного инцидента становится блок предохранителей. Нужно проверить вольтаж на всех участках для определения места неисправности. Если причиной стал генератор, то нужно проверить натяжку ремня, устойчивость шкива. Далее подлежат проверке «шоколадка», щетки, диодный мост.

Индикатор аккумулятора все время горит при включенном зажигании

Начать нужно с проверки аккумулятора. При этом проводится осмотр как на остывшей машине, так и на разогретой. Если происходит перегрев и закипание, то нужно проверить блок регулятора напряжения на генераторе, проверить стертость щеток. Нельзя забывать о ремне, шкиве и подшипниках. Чтобы избежать лишней работы, нужно промерить напряжение между генератором и аккумулятором. Чаще всего это сигнал о том, что нет зарядки аккумулятора.

Индикатор мигает

Если в предыдущем случае чаще всего не хватает зарядки, то здесь, наоборот, идет перезаряд. Необходимо заменить блок регулятора и щетки.

Причиной шума может стать износ подшипников, сильное натяжение или ослабление ремня. Нужно убедиться в надежности всех креплений и целостности прокладок. Реже причиной этого становится неисправность ротора, статора. И, опять-таки, все те же щетки генератора могут издавать самые неприятные звуки. В этом случае их меняют или протирают бензином.

Перепады напряжения

Лучше всего это заметно в темное время суток. Если фары горят неравномерно, а постоянно меняют силу света, то требуется замена регулятора напряжения.

Как устроен генератор на ВАЗ 2114

Такое устройство представляет собой трехфазную электроустановку переменного тока. Оно снабжено встроенным блоком выпрямителей, где и происходит преобразование тока переменного в постоянный. Основные составные элементы генератора:

передняя и задняя крышки (материал – сплав алюминия). Каждая из крышек имеет посадочные гнезда для монтажа подшипников;
клемма присоединения АКБ;
разъем для обеспечения подачи на обмотку возбуждения нужного напряжения;
конденсатор, подавляющий различные радиопомехи;
посадочное место для монтажа и надежного крепления узла щеток;
блок диодов (силовых – 6шт., дополнительных – Зшт.). Такой блок закрепляется на задней крышке (на внутренней стороне). С целью обеспечения охлаждения полупроводниковых приборов их монтируют на пластины подковообразной формы (материал – алюминиевый сплав);
цилиндр сердечника статора (материал – трансформаторное железо). К статору притягиваются обе крышки при помощи болтов (4 шт.). Внутри статора есть пазы, которые служат для укладки силовых обмоток (имеют выводы для присоединения к блоку выпрямителей);
обмотка возбуждения, которая при помощи своих выводов подключается к установленным на валу ротора контактным кольцам. На передней части вала ротора есть специальная шпоночная канавка, в которой размещается приводной шкив;
узел щеток – в генераторе ваз 2114 этот узел является неразборным. Он совмещен с электрореле-регулятором (реле находится в металлическом корпусе и жестко склепано со щеткодержателем). Щетки используются угольно-графитовые.
