Неисправности лампы зарядки аккумулятора: причины и способы устранения неполадок

Неисправности генератора на которые следует обратить первоочередное внимание

Вот и все вышеперечисленные методы проверки состояния генератора Ваз 2112, проводимые в целях профилактики. А теперь перейдем к более подробному анализу неисправностей генератора и узнаем, как их устранять.

Натяжение ремня генератора

Ваз 2112 нет зарядки генератора

Один из самых распространенных видов неисправностей. В идеале этот ремень на Ваз 2112 должен прогибаться всего на 10-15 мм, если речь идет об усилии в 100 H.

• Открываем капот автомобиля.
• Внимательно осматриваем ремень, так как проблема может быть скрыта не в натяжении, а в обрыве ремня.
• Нажимаем пальцем на середину ветви, которая расположена между коленвалом и генератором. Как и говорилось выше, можно потянуть крючком ветвь ремня так, чтобы усилие составило 100 H.

• Прогиб измеряется узкой металлической линейкой, которая укладывается сверху на шкивы коленвала и генератора.
• Если в процессе проверки стало ясно, что ремень генератора расшатан и не отвечает нормам, регулируется его натяжение.

Ваз 2112 проблемы генератора

• Регулировка натяжения начинается с того, что ослабляется затяжка всех гаек, размещенных сверху и снизу генератора.
• Берется ключ и с его помощью коленвал поворачивается всего на два оборота.
• После этого вновь проверяется натяжение ремня. И если оно ниже нормы, то коленвал поворачивается еще на пару оборотов.

Когда генератор не дает зарядного тока или дает его незначительно

Это также распространенная неисправность, связанная с несколькими причинами:

• Общий обрыв в цепи.
• Пробуксовка приводного ремня.
• Зависание щеток генератора.
• Ротор задевает полюса статора.
• Оборвалась цепь возбуждения.

Ваз 2112 генератор греется

Когда генератор дает ток но нормальный заряд АКБ не обеспечивается, то вэтом случае наблюдаются следующие явления:

• Витковое замыкание или опять же обрыв цепи из фаз статора.
• Генератор плохо контактирует с регулятором напряжения, вернее с его массой.
• Срабатывает реле защиты регулятора напряжения, которое вызвано замыканием в цепи генератора.
• Проблема с щеткам, которые зависают.

• Если зависают щетки генератора, то поможет устранить проблему демонтаж генератора, с последующим снятием щеточного узла. Щеткодержатель и щетки очищаются от грязи и пыли, проверяется усилие щеточных пружин.
• Если подгорают контактные кольца, то их необходимо зачистить или проточить, в зависимости от стадии.
• Если наблюдается обрыв в цепи, то нужно найти и устранить его.
• Если ротор задевает за полюса статора, нужно проверить работу подшипников, места их посадки. Поврежденные детали, естественно, нужно будет заменить.
• Если неисправен регулятор напряжения, то его надо полностью заменить – ремонт не поможет.
• При плохом контакте генератора с регулятором проверяется целостность провода, который идет на массу и надежность контактов.
• Если срабатывает реле защиты регулятора напряжения из-за замыкания в цепи, то нужно найти мести и устранить неисправность.
• Если износились щетки, придется заменить их новыми.
• Если контактные кольца замаслились или загрязнились, то нужно будет протереть их тканью, смоченной ацетоном.
• Если неисправен регулятор напряжения, то нужно проверить его и при необходимости заменить на новый.
• Если наблюдается витковое замыкание или обрыв цепи одной из фаз обмотки, то нужно будет разобрать генератор и проверить состояние обмотки. В случае неисправной обмотки, ее полностью заменяют.
• При износе подшипников их заменяют.
• При износе посадочного места подшипников заменяется крышка генератора.
• При межвитковом замыкании обмотки статора, заменяют статор.

10.9. Система зарядки

ОБЩИЕ СВЕДЕНИЯ

Если контрольная лампа зарядки аккумулятора не горит при включении зажигания, проверьте подключение проводов к генератору и целостность контрольной лампы. Если лампа все еще не горит, проверьте электрическую цепь от генерато ра до лампы. Если все электрические цепи исправны, значит неисправен генератор и его следует заменить или отремонтировать. Если контрольная лампа зарядки аккумулятора горит при работе двигателя, остановите двигатель и проверьте состояние и натяжение приводного ремня генератора, а также подключение проводов к генератору.

Проверку регулятора напряжения можно произвести следующим образом.

Подсоедините вольтметр к полюсам аккумулятора и запустите двигатель.

Увеличьте обороты двигателя до стабилизации показаний вольтметра, который должен показывать от 12 до 13 вольт, но не более 14 вольт.

Включите максимальное количество электрических потребителей (фары, обогреватель заднего стекла, вентилятор отопителя). При этом напряжение, вырабаты ваемое генератором с регулятором напряжения должно находиться в пределах от 13 до 14 вольт.

Если напряжение не соответствует требуемым величинам, причиной неисправности могут быть изношенные щетки генератора, слабые пружины щеток, неисправный регулятор напряжения, неисправный диод, обрыв обмотки статора или дефектные контактные кольца ротора.

Часто автолюбители задаются вопросом, почему не горит лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля. И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Почему не горит лампочка аккумулятора при включении зажигания? Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Поиск причин неисправностей

Отсутствие зарядки может быть вызвано широким перечнем причин, о которых мы сегодня поговорим.

К таковым причинам относят:

• Слабые контакты;
• Обрывы обмотки;
• Замыкание на роторном корпусе;
• Межвитковые замыкания;
• Механические поломки;
• Замыкание зажима плюса на корпусе;
• Замыкание в фазовой обмотке;
• Замыкание статора на корпусе.

Рассмотрим эти ситуации более детально, чтобы определить истинную причину поломки конкретно в вашем случае.

Начните с того, что отключите все дополнительное оборудование в вашем автомобиле, которое не предусмотрено штатной комплектацией — видеорегистратор, навигатор, аудиосистема и пр.

Далее выполняем следующие операции.

1. Измерьте отдачу тока, когда автомобиль холодный, он не работает и все системы жизнеобеспечения отсоединены. Если отдачи совсем не будет, это хорошо. Но происходит это редко. Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, по причине которого отдача есть, но небольшая. Куда хуже, если отдача внушительная и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
2. Если все в норме, сильных утечек тока нет или они незначительные, а аккумуляторная батарея сохранил свой заряд, тогда можно вернуть все приборы на места, которые были установлены дополнительно.
3. Проведите повторную проверку отдачи. Если при этом приборы показывают активную утечку тогда, тогда причина кроется не в аккумуляторе, не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.
4. Если и при этом отдача не наблюдается, тогда нужно внимательно осмотреть генератор.
5. Источников неприятностей, которые могут привести к выходу из строя генератора, существует множество. К ним относят:

• Недостаточный контакт между кольцами ротора и щетками;
• В обмотке возбуждения произошел обрыв;
• Возникло межвитковое замыкание на катушке обмотки возбуждения. В таком случае генератор будет гудеть и сильно греться;
• Обмотка возбуждения замыкает на корпус ротора;
• Статор замыкает на корпус;
• Возникает обрыв в фазовой обмотке статора;
• Пробились диоды в выпрямительном блоке, то есть диодном мосту;
• Замкнуло плюс на корпусе;
• Появились механические неисправности.

Далее мы детальнее рассмотрим каждую из представленных выше причин.

Разобранный агрегат

Решение проблем

1. Слабый контакт. Ослабление контакта может происходить по причине загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, либо зависли щетки. Подобные явления приводят к повышению сопротивления возбуждения и порой способны оборвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, вымоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин, колец. Кольца окисляются, потому обработайте их стеклянной наждачкой.

1. Оборвалась обмотка. Если это произойдет, пропадет зарядка АКБ. Для определения проблемы положите руку на аккумулятор. При наличии обрыва устройство начнет греться. Если хотите более точную проверку, тогда отключите конец обмотки возбуждения от щетки и подсоедините к нему и зажиму Ш провода АКБ, используя вольтметр или лампочку. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них не дает генератору работать. Внутренние катушки подлежат замене, а внутренние паяются.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

• световая индикация аккумуляторной батареи на панели приборов;
• нестабильная работа АКБ (её выкипание или недозаряд);
• различная интенсивность света фар;
• посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Типовые неисправности и способы их устранения

Существует несколько причин, почему не горит лампа аккумулятора: перегорела лампочка индикатора, вышел из строя предохранитель, разряд батареи, другие неполадки в электрической цепи. Эта неисправность может сигнализировать о том, что генератор не вырабатывает электричество и автомобиль питается от аккумулятора. Если это так, то нужно как можно быстрее избавиться от неисправности.

Сгорела лампочка индикатора

Перегоревшая лампочка – это самая простая причина, почему не горит лампа зарядки аккумулятора. В таком случае нужно как можно быстрее заменить ее на новую.

1. Во-первых, без индикатора нельзя контролировать зарядку батареи и работу генератора.
2. Во-вторых, в некоторых автомобилях нет встроенного сопротивления, а без него цепь разрывается, генератор перестает выдавать электрическую энергию в сеть автомобиля и зарядка батареи прекращается.

К автомобилям без встроенного сопротивления относятся многие модели автомобилей ВАЗ, а также некоторые старые иномарки.

Перегорел предохранитель

Еще одна частая причина неисправности – это перегорание предохранителя. Расположение монтажного блока у различных моделей автомобилей может различаться. Уточнить, где он находится, можно, заглянув в техническую документацию к вашему транспортному средству. В автомобиле ВАЗ-2114 блок предохранителей расположен в монтажном блоке моторного отсека.

На крышке монтажного блока можно увидеть расположение всех предохранителей.

Нужно проверить предохранитель F16. На рисунке ниже он обозначен синим цветом.

Существует такие способы проверки предохранителя.

Берем заведомо исправный предохранитель и вставляем его на место подозрительного. Если проблема устранена, лампочка загорелась, то на этом ремонт можно считать законченным.

Также можно вынуть предохранитель и проверить его сопротивление – оно должно быть равно 0 Ом.

Выставляем на мультиметре предел измерения напряжения 20 В (если батарея автомобиля выдает 12 В). После этого подаем напряжение. Один щуп подключаем к корпусу автомобиля, а второй – к выводу предохранителя. Предохранитель можно считать исправным, если напряжение присутствует на обеих ножках. Если электричество присутствует только на одной ножке, то такой предохранитель нуждается в замене.

Разряжен аккумулятор

Также индикатор зарядки не будет гореть, если АКБ разряжен. Это может случиться, если автолюбитель забыл выключить прибор, потребляющий электричество, например, фары. В таком случае батарею нужно зарядить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! При этой неисправности все индикаторы на панели не будут гореть или будут светиться очень тускло

Кроме того, причиной такой поломки может стать потеря емкости аккумулятора. В таком случае его следует заменить.

Еще одна причина, по которой нет электричества в бортовой сети, это окисление клемм АКБ. Чтобы устранить данную неисправность, клеммы нужно почистить.

Кроме того, могут быть проблемы с генератором, из-за которых батарея не заряжается. Также он может не справляться при установке на автомобиль мощных потребителей электричества. Поэтому при установке мощной акустики нужно подумать о замене заводского генератора на более мощный.

Другие неполадки в электрической цепи

Следующей причиной, почему не загорается лампочка заряда аккумулятора, являются неполадки в электрической цепи. Основные из них:

1. Проблемы с контактами. Часто возникают весной, после периода зимних холодов. В этом случае влага и конденсат провоцируют окисление разъемов. Индикатор работает нестабильно, один раз он может загореться, а на следующий день перестает светиться. В этом случае необходимо прочистить контакты.
2. Обрыв цепи. Чтобы найти неисправность, необходимо прозвонить цепь при помощи мультиметра.

Видео о ремонте на примере автомобиля ВАЗ-2107

Что стоит на ВАЗ 2110

Для автомобилей ВАЗ 2110 предусматривается установка двух типов генераторов, в зависимости от установленного двигателя.

1. Для карбюраторных моделей устанавливается генератор с номером 9402.3701.
2. Если двигатель инжекторный, тогда каталожный номер используемого генератора будет 3202-3771. Он имеет поликлиновый ремень.

Вне зависимости от типа установленного двигателя и генератора соответственно, неполадки на устройствах встречаются одни и тех же, потому процедура проверки и ремонта в обоих случаях идентична.

Генератор не дает зарядку ваз 2110 причины и исправность

Ваз 2110Генератор не дает зарядку ваз 2110 причины и исправность

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Внешний вид устройства

Что делать, если не дает зарядку генератор на ВАЗ 2107 (инжектор, карбюратор)?

Что следует предпринять в домашних условиях, если генератор ВАЗ-2107 не дает зарядку, проанализируем далее в статье.

 Не дает зарядку генератор ВАЗ-2107

Трудно представить себе современный автомобиль, который имеется в распоряжении практически каждого, без различного электрооборудования. Ведь именно электрический прибор разного предназначения дает дополнительный комфорт и удобство.

Заряжает электрооборудование бортовая сеть, а напряжение при работающем моторе ВАЗ-2107 предоставляет генератор переменного тока.

К сожалению, дающий ток агрегат из-за длительной эксплуатации может прийти в непригодность, что отобразится на зарядке генератора.

Если генератор на ВАЗ-2107 не дает зарядку или электроприборы плохо заряжаются от аккумуляторной батареи, вне зависимости от того, какой на машине используется двигатель – инжектор или карбюратор, – следует как можно быстрее найти причину неисправности, чтобы успеть своевременно ее устранить.

Почему плохо работает система зарядки

Аккумуляторная батарея необходима в первую очередь для того, чтобы могли функционировать электроприборы без работы двигателя. А при активации двигателя контроль и управление за электрооборудованием берет на себя генератор. Данный агрегат дает питание:

• автомобильным форсункам;
• бензонасосу;
• электронной системе управления и многим другим элементам.

Но больше всего генератор обеспечивает подпиткой именно аккумуляторную батарею, срок эксплуатации которой напрямую зависит от того, качественно ли будет дающий агрегат производить зарядку.

Иногда даже новый генератор не в состоянии справиться со своим основным предназначением.

Почему агрегат дает слабую подпитку аккумуляторной батареи, и что следует понимать, если контрольная лампа не горит, проанализируем далее.

Поэтапный поиск неисправности

Причин нестабильного заряда может быть много. Чтобы самостоятельно выявить верную, следует ознакомиться с электросхемой цепи зарядки авто модели ВАЗ-2107.

В первую очередь не следует паниковать, думая, что зарядка перестала поступать из-за самой серьезной причины. Довольно часто причиной неисправности является мелочь, которую исправить можно самостоятельно. Поэтапно выяснить причину неисправности рекомендуется в следующей последовательности:

1. Проверяется на целостность предохранитель F10. Перегоревший элемент, отвечающий за подпитку обмотки возбуждения генератора, непременно нужно заменить на новый.
2. Контрольная лампа не горит или загорается наполовину, значит, причину поломки следует отыскать в автомобильной проводке. Точнее, в соединительных проводах аккумуляторной батареи и кузова авто. Довольно часто причиной неисправности выступает обычное окисление проводов, которое легко устраняется при зачистке клеммы.
3. Не найдя причину в системе коммутаций, специалисты рекомендуют осмотреть работу регулятора напряжения. Если при осмотре выявится, что данный элемент вышел из строя, заменить его на новый следует как можно быстрее. Не следует пытаться отремонтировать регулятор напряжения, так как ремонту он не подлежит, да и стоимость нового не превысит 350 рублей.

Принимая к сведению советы и рекомендации специалистов, владельцы автомобилей ВАЗ-2107 смогут самостоятельно выяснить, почему генератор не дает зарядку и устранить причину неисправности.

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка. Отсоедините датчик положения КВ (например, на 21213,21214)

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

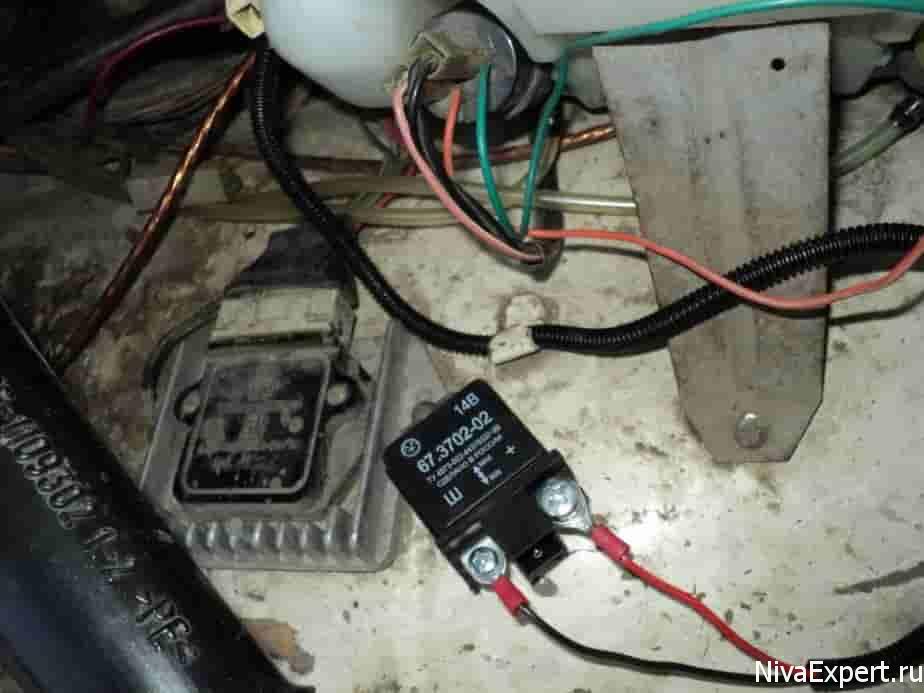

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента.
Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт.
Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, а при пробое внутри регулятора – светится даже при увеличении напряжения выше 14 В.
Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ.
На схеме цифрами обозначены диоды:
1. Положительные

2. Отрицательные

3. Дополнительные.

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить.
Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

не горит лампа зарядки, лампа зарядки горит в полнакала

Если на автомобиле применяется контрольная лампа для контроля работы генераторной установки, то перед пуском двигателя, при включении зажигания, контрольная лампа должна гореть.

Не горит лампа зарядки.

Если не горит лампа зарядки , но при этом другие приборы работают, то возможно она перегорела, имеется обрыв в проводе возбуждения на генератор или неисправен генератор. Если не работают все приборы панели, то стоит начать с проверки предохранителя. При перегорании лампы возбуждение генератора осуществляется через добавочное сопротивление, по этому, целостность лампы не влияет на работу схемы заряда. Единственным исключением являлись первые автомобили семейства ВАЗ 2110, но этот недостаток быстро устранили, и таких машин выпущено было не много.

Проверка генератора.

Для проверки работоспособности генератора и заряда аккумуляторной батареи необходим мультиметр. Лучше всего для этого подойдёт не дорогой электронный прибор типа DT830C, M833, APPA iMeter 3 или подобных. Стрелочные мультиметры требуют точного соблюдения полярности, при подключении, и очень чувствительны к ударам и падениям. Для проверки достаточно замерить напряжение на клеммах аккумулятора. Если напряжение в пределах 13,5 — 14,5 В, то генератор исправен. Если напряжение меньше 13,5 В то генератор неисправен и необходимо найти и устранить причину.

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106).

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с  корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить  питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала.  В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

Типичные неисправности

Прежде всего нужно понять, почему садится аккумулятор в машине. От этих факторов будут зависеть дальнейшие действия по приведению электрической системы автомобиля в рабочее состояние. Причинами быстрой разрядки могут быть:

• Естественное старение батареи. Если устройство эксплуатируется 3−5 лет, то ресурс его может быть уже выработан.
• Проблемы с генератором. Он не полностью заряжает АКБ, и она быстро сажается.
• Утечки тока в электрическом оборудовании или изношенность проводки.
• Оставленные включёнными электрические приборы: магнитолы, фары, обогреватели — могут посадить АКБ.

Повреждение батареи

Проверить аккумулятор можно нагрузочной вилкой. Это прибор, снабжённый вольтметром и нагрузочным сопротивлением. Нужно сделать замеры напряжения аккумулятора с нагрузкой и без сопротивления. Без нагрузки оно должно составлять не менее 12,7 В. Потом необходимо на 5 секунд приложить нагрузку в виде сопротивления вилки и замерить напряжение. Если аккумулятор исправен, напряжение должно быть не менее 10,2 В. Не выдержавшую тест батарею придётся заменить. Причин, почему аккумулятор быстро садится, может быть несколько:

• Сульфатация — это процесс преобразования электродов в сульфат свинца.
• Осыпание активной массы пластин.
• Снижение уровня электролита и его плотности.
• Короткое замыкание.

Рекомендуем: Что лучше доливать в аккумулятор: воду или электролит Вопросы, связанные с электролитом и коротким замыканием, решаются только для обслуживаемых аккумуляторов. При коротком замыкании можно заменить неисправный элемент. Плотность электролита нужно контролировать аэрометром и при повышенных значениях добавлять дистиллированную воду. Необходимо следить за уровнем электролита. Он должен быть не ниже 10−15 мм над уровнем электродов. Малообслуживаемые и необслуживаемые АКБ в таких случаях придётся менять.

Проблемы с генератором

Причина, по которой сел аккумулятор, зачастую связана с неправильной работой генератора. Батарея может не получать требуемого заряда. Это происходит в следующих случаях:

• Недостаточно натянут или порван ремень.
• Нарушения электропроводки или контактов.
• Выход из строя диодного моста.

Дефект бортовой сети

Проблемы с зарядкой могут быть связаны с неисправной проводкой, поломкой или неправильным подключением электроприборов. Диагностику в этом случае лучше проводить на специальном оборудовании в сервисном центре.

Утечку тока в бортовой сети можно проверить самостоятельно с помощью мультиметра. Перед измерением следует отключить все электроприборы и устройства, подключённые к электрической сети. Мультиметр перевести в режим измерения тока 10А. Потом нужно снять провод с минуса батареи и присоединить один из щупов к клемме, а другой — к минусу аккумулятора. Сила тока должна быть меньше 0,02 A. Если это значение превышено, то нужно искать утечку и потребителя, который ведёт себя неправильно.

Водитель может забыть выключить фары, магнитолу, обогрев, и за время стоянки аккумулятор полностью разрядится. Если постоянно ездить только на близкие расстояния, то аккумулятор не будет успевать заряжаться, а при каждом запуске мотора расходуется энергия. При таком режиме поездок батарея будет часто разряжаться. За аккумулятором надо следить и при необходимости заряжать.

Рекомендуем: Лучшие российские автомобильные аккумуляторы
