Руководство по подключению своими руками
Краткая инструкция по установке и подключению бортового компьютера:
В первую очередь необходимо обесточить электросеть транспортного средства, это обязательно, поскольку в противном случае в ходе подключения может произойти короткое замыкание. Для обесточивания сети отключите аккумуляторную батарею.
Сначала демонтируйте автомобильную магнитолу, а затем — центральную консоль. За консолью вы увидите место для установки БК, оно предусмотрено производителем. К этому месту подведена вся необходимая проводка.
Далее, демонтируйте заглушку — сделав это, вы сможете увидеть жгут с проводкой, а также разъем. Вам необходимо подключить все необходимые штекеры к БК. В частности, речь идет о проводе питания от бортовой сети, питании при активации зажигания для пуска БК, питании от габаритного освещения, массе, а также контроллере уровня горючего. Также следует подключить и диагностическую линию, если вы этого не сделаете, то девайс не сможет диагностировать ошибки и выдавать их на дисплей. Кроме того, после подключения девайс необходимо надежно зафиксировать
Это также важно, поскольку при некачественном креплении БК будет подвержен вибрациям, возникающим в процессе движения, а это, в свою очередь, может привести к его поломке.
Установите на место центральную консоль с магнитолой. На этом процедуру монтажа можно считать оконченной

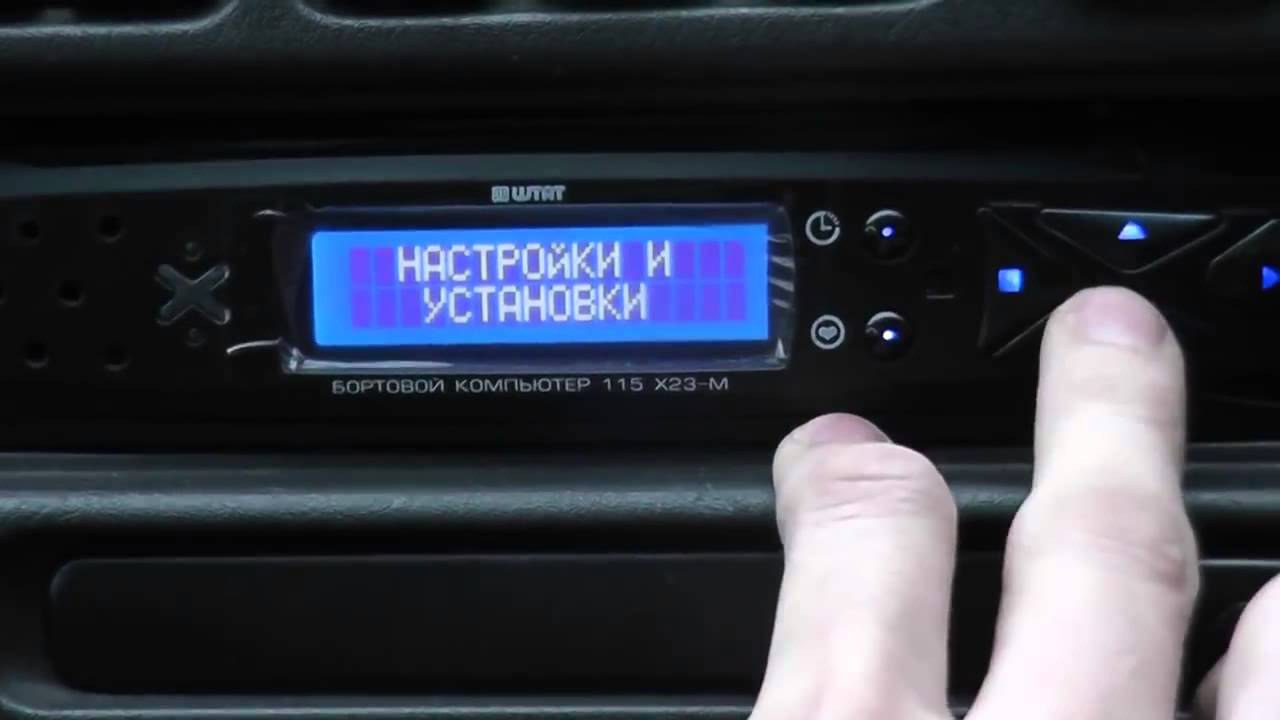

Теперь вам остается только настроить БК в соответствии с инструкцией по эксплуатации и протестировать его (автор видео — канал flestery).
Демонтаж
Демонтаж устройства осуществляется по похожему принципу:
- Сначала нужно обесточить бортовую сеть, для этого отсоединяются клеммы от АКБ.
- Затем производится демонтаж центральной консоли вместе с аудиосистемой.
- Через появившееся окно нужно будет отключить провода питания от компьютера.
- Далее, девайс демонтируется, а центральная консоль с автомагнитолой устанавливается на место.
Что касается конкретно настройки, то эта процедура будет отличаться в зависимости от вида и модели БК. Современный автомобильный рынок предлагает потребителям различные виды БК, отличающиеся между собой по стоимости и функционалу, а также производителю. Соответственно, из-за этого и принцип настройки девайса может быть разным. Для правильной настройки компьютера следует внимательно изучить инструкцию по эксплуатации, в ней будут указаны все основные моменты этого процесса.
Что представляет из себя ВАЗ 2115
ВАЗ 21150 имеет регулируемую рулевую колонку, эффективный обогрев салона и бортовую систему оповещения водителя о закрытии замков дверей, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. Просторный салон ВАЗ 2115 позволяет получать удовольствие от любой поездки.
ВАЗ 2115 оснащается бензиновыми двигателями рабочим объемом 1,5 литра как карбюраторные, так и с электронной системой управления впрыска топлива с пятискоростной механической коробкой передач. ВАЗ 21154 – это хорошая управляемость и устойчивость даже на плохом дорожном покрытии.
ВАЗ-2115 стал первенцем из линейки под условным названием «Самара-2», после семейства Спутник/Самара, который стал самой измененной моделью этого семейства. Данный факт модернизации подтверждается тем, что у ВАЗ-2115 существенно была изменена задняя часть кузова автомобиля. А именно крышка багажника, световые приборы. На автомобилях ВАЗ-2113 и ВАЗ-2114 подобных преобразований не последовало. ВАЗ-2115 представляет собой рестайлинговую модель ВАЗ-21099. От предшественника новая модель отличается скругленной формой капота и передних крыльев, крышкой багажника, новой передней и задней оптикой, бамперами, окрашенными в цвет кузова, спойлером багажника с дополнительным стоп-сигналом, обтекателями порогов, молдингами дверей, а также новым салоном и модернизированным электрооборудованием.
Тюнинг ДВС
Для атмосферного мотора обычно применяется тюнинг следующего типа:
- ресивер в комплекте с 54 мм дроссельной заслонкой на входе;
- паук прямоточный 4/2/1 на выходе;
- распредвал Нуждин 10.93 или Динамика 118 вместо заводской комплектации.
Для 16 клапанных моторов тюнинг имеет те же принципы, так как чиповать его не имеет смысла. Для достижения 120 л. с. Можно увеличить заслонку до 56 мм, использовать выхлоп прямоточного типа, распредвал Нуждин 8.85 либо Стольников 8.9 280.
Таким образом, гнет клапаны на ВАЗ 2114 только один мотор 21126 модификации. Все остальные двигатели считаются безопасными, обеспечивают реальный ресурс около 270000 км пробега.
Технические характеристики
Автомобиль ВАЗ 2114
Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.
Устройство двигателя ВАЗ 2114
Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.
Конструктивные особенности двигателя.
Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.
Схема электрооборудования автомобиля ВАЗ 2114.
Основные характеристики мотора
Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:
ВАЗ 2111
| Наименование | Показатель |
| Объем | 1,5 литр (1499 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 77 л.с. |
| Расход топлива | 8,2 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 21114
| Наименование | Показатель |
| Объем | 1,6 литр (1596 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 81,6 л.с. |
| Расход топлива | 7,6 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 11183
| Наименование | Показатель |
| Марка | 11183 |
| Маркировка | 1.6 8V |
| Тип | Инжектор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 9,6 литров |
| Диаметр поршня | 82 мм |
| Ресурс | 200 – 250 тыс. км |
ВАЗ 21124
| Наименование | Показатель |
| Объем | 1,6 литр (1599 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 89,1 л.с. |
| Расход топлива | 7,0 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 21126
| Наименование | Показатель |
| Объем | 1,6 литр (1597 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 97,9 л.с. |
| Расход топлива | 7,2 л/100 км |
| Диаметр цилиндра | 82 мм |
Двигатель ВАЗ 2114.
Все двигатели комплектовались механическими коробками передач на 5 ступеней. Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.
Как устроен двигатель ВАЗ 2114
База устройства двигателя четырнадцатой серии ВАЗ – инжекторная система. Она основана на распределенном впрыске топлива в цилиндры через электромагнитные форсунки – инжекторы, оборудованные распрыскивателями. Состав топливно-воздушной смеси регулируется электронным контроллером, который принимает информацию с датчиков автомобиля.
Устройство двигателя ваз 2114
1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала;13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.
Цикл работы двигателя состоит из следующих этапов:
- При включенном зажигании контроллер системы впрыска запускает бензонасос с помощью реле.
- От насоса топливо проходит через фильтр тонкой очистки, топливопроводы, и подается к топливной рампе, которая закреплена на впускном коллекторе.
- Регулятор давления топлива, который находится на рампе, стравливает «лишнее» топливо обратно в бак. Это необходимо для точного дозирования впрыска топлива.
- От рампы через распылитель на форсунках топливо подается во впускной коллектор цилиндров двигателя.
- Далее пары отработанного топлива улавливаются сепаратором, откуда сконденсированные в жидкость пары сливаются обратно в бак. Воздух проходит через воздушный фильтр, и попадает во впускной шланг дроссельного узла. Если авто оборудовано адсорбером, то часть паров поглощается активированным углем.
Разрез двигателя Самара 2
Таким образом, необходимыми элементами для работы инжекторного двигателя ВАЗ 2114 являются:
- бензонасос – электрический, погружного типа, с рабочим давлением не меньше 3,2 бар;
- электронный контроллер системы впрыска топлива;
- штуцер для контроля давления и регулятор давления топлива, которые закреплены на топливной рампе;
- электромагнитные клапаны – форсунки;
- система фильтров очистки и дроссельный узел.
Электрическая схема ВАЗ-2115-01
Годы выпуска 2115: 1997—2012г. Это схема с обычной кнопкой задних туманок (с фиксацией), люминесцентным плафоном подсветки салона, разъёмом на часы и 8-ми контактным разъёмом на проводку инжектора.
1 — блок-фары; 2 — противотуманные фары; 3 — датчик температуры воздуха; 4 — генератор; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — датчик включения электродвигателя вентилятора; 7 — выключатель подкапотной лампы; 8 — колодка для подключения к звуковому сигналу однопроводного типа; 9 — звуковой сигнал; 10 — датчик уровня масла; 11 — датчики износа колодок передних тормозов; 12 — датчик уровня омывающей жидкости; 13 — свечи зажигания; 14 — датчик-распределитель зажигания; 15 — коммутатор; 16 — блок управления электромагнитным клапаном карбюратора; 17 — электромагнитный клапан карбюратора; 18 — концевой выключатель карбюратора; 19 — датчик скорости; 20 — стартер; 21 — аккумуляторная батарея; 22 — реле включения противотуманных фар; 23 — датчик уровня охлаждающей жидкости; 24 — датчик уровня тормозной жидкости; 25 — выключатель света заднего хода; 26 — датчик указателя температуры охлаждающей жидкости; 27 — подкапотная лампа; 28 — моторедуктор очистителя ветрового стекла; 29 — датчик контрольной лампы давления масла; 30 — колодка для подключения к электродвигателю омывателя заднего стекла; 31 — электродвигатель омывателя ветрового стекла; 32 — катушка зажигания; 33 — комбинация приборов; 34 — монтажный блок; 35 — выключатель стоп-сигнала; 36 — колодки, подключаемые к жгуту проводов системы впрыска; 37 — реле разгрузки выключателя зажигания; 38 — выключатель зажигания; 39 — лампа освещения вещевого ящика; 40 — выключатель лампы освещения вещевого ящика; 41 — выключатель обогрева заднего стекла; 42 — выключатель противотуманного света; 43 — выключатель противотуманных фар; 44 — переключатель наружного освещения; 45 — выключатель аварийной сигнализации; 46 — подрулевой переключатель; 47 — регулятор освещения приборов; 48 — лампа подсветки шкалы гидрокорректора; 49 — розетка для переносной лампы; 50 — боковые указатели поворота; 51 — выключатели в стойках передних дверей; 52 — плафон индивидуального освещения салона; 53 — электровентилятор отопителя; 54 — дополнительный резистор электровентилятора отопителя; 55 — переключатель электровентилятора отопителя; 56 — лампа подсветки переключателя электровентилятора отопителя; 57 — лампа подсветки рычагов управления отопителем; 58 — блок индикации бортовой системы контроля; 59 — маршрутный компьютер; 60 — выключатели в стойках задних дверей; 61 — колодка для подключения к часам; 62 — электробензонасос с датчиком уровня топлива; 63 — лампа освещения пепельницы; 64 — прикуриватель; 65 — фонарь освещения багажника; 66 — выключатель фонаря освещения багажника; 67 — плафон освещения салона; 68 — выключатель контрольной лампы стояночного тормоза; 69 — наружные задние фонари; 70 — внутренние задние фонари; 71 — штекеры для подключения к элементу обогрева заднего стекла; 72 — фонари освещения номерного знака; 73 — дополнительный сигнал торможения.
Полную схему одним файлом смотрите далее (клик для увеличения):
Схема 2115 с «высокой» панелью 21083 аналогична схеме 21099 (за исключением заднего жгута).
Как слить ОЖ и промыть систему охлаждения двигателя на Ваз 2114?
Система охлаждения двигателя ВАЗ 2115 включает в себя следующие основные элементы:
- Радиатор – устройство, обеспечивающее снижение температуры жидкости за счет потоков встречного воздуха или работы вентилятора
- Термостат – прибор, определяющий температуру в системе и запускающий циркуляцию охлаждающей жидкости. Нормальная температура работы мотора ВАЗ 2115 составляет +90 градусов. Термостат осуществляет перенаправление жидкости в радиатор для охлаждения и в блок цилиндров для снижения температуры деталей. Система охлаждения делится на два круга, в меньшем из них радиатор в работу не включается
- Насос – устройство для обеспечения принудительного движения антифриза
- Печка, осуществляющая подогрев салона – салонный радиатор
- Каналы, по которым проводится жидкость – рубашка охлаждения
- Расширительный бачок – емкость с крышкой, в которую осуществляется заливание охлаждающего материала. Название он получил за счет того, что при нагреве жидкость увеличивается в объеме, то есть расширяется, и заполняет эту тару. С помощью бака контролируется уровень и цвет хладагента, так как он выполняется из полупрозрачного материала
После окончания ресурса тосола необходимо провести его замену. Для этого можно просто слить максимально возможное количество жидкости из сливного отверстия и откачать небольшой объем с помощью шприца из расширительного бачка. Однако примерно 40 процентов старого антифриза все равно останется в системе.
Наибольшее его количество будет в радиаторе и самом двигателе. Для проведения работы по сливу антифриза понадобятся гаечные ключи, пустая канистра для сбора отработки, ветошь.
Как слить тосол (антифриз) с радиатора?
Для начала слива отработки необходимо поставить автомобиль на ровную поверхность и дать системе остыть. Все манипуляции проводятся только «на холодную», так как очень высока вероятность обжечься.
Кроме того, при работе необходимо пользоваться средствами индивидуальной защиты, так как охлаждающая жидкость является очень токсичной.
Для начала необходимо открыть капот и открутить 4 крепежные детали с защитной крышки мотора, после чего ее снять.
Регулятор температуры печки салона необходимо повернуть вправо до упора, после чего открыть кран отопителя.
Под кузов ставится емкость для сбора отработки, она должна находиться ровно под сливным отверстием радиатора. Крышку слива открывают, после чего сливают все содержимое.
Для ускорения процесса удаления отработки можно открыть крышку расширительного бачка
Однако важно учесть, что жидкость оттуда брызгает в разные стороны
После окончания слива пробку ставят обратно.
Однако такой способ не поможет полностью убрать остатки старого антифриза, в большинстве случаев это и не нужно.
При необходимости дополнительной очистки устройства его демонтируют: откручивают все болты и отсоединяют шланги.
После этого радиатор нужно наклонить в разные стороны, чтобы все стекло. Систему можно дополнительно промыть водой как снаружи, так и внутри.
Как слить тосол(антифриз) с двигателя?
Для слива отработки с двигателя необходимо переставить канистру под отверстие в блоке цилиндров, после чего открутить крышку и дождаться окончания удаления жидкости.
Проверка уровня и доливка охлаждающей жидкости Ваз 2113 / 2114 / 2115
Вам потребуются: охлаждающая жидкость, чистая тряпка.
Рекомендации
Завод-изготовитель рекомендует применять следующие охлаждающие жидкости:
- АНТИФРИЗ G-48;
- ЛАДА-КОНЦЕНТРАТ;
- ЛАДА-А40; -ОЖКТОСОЛ-ТС;
- ОЖ-40 ТОСОЛ-ТС;
- ОЖ-65 ТОСОЛ-ТС; -ОЖКТОСОЛ-ТОРСА;
- ОЖ-40 ТОСОЛ-ТОРСА;
- ОЖ-65 ТОСОЛ-ТОРСА;
- Cool Stream Standart;
- Cool Stream Premium.
Перед началом работы установите автомобиль на ровную поверхность.
Расширительный бачок установлен в подкапотном пространстве на левом брызговике и закреплен эластичным ремнем.
Проверяйте уровень охлаждающей жидкости только на холодном двигателе
Охлаждающая жидкость токсична, поэтому соблюдайте меры предосторожности при работе с ней. Не наливайте жидкость в бачок выше метки «МАХ», так как при работе двигателя ее объем увеличится
Не наливайте жидкость в бачок выше метки «МАХ», так как при работе двигателя ее объем увеличится.
При пуске двигателя пробка расширительного бачка должна быть завернута.. Полезные советы
Постоянно следите за уровнем охлаждающей жидкости
Его резкое снижение или увеличение должно стать сигналом для немедленного обращения в автосервис. Если свежезалитый тосол вдруг неожиданно быстро изменил цвет с голубого на коричневый, значит, вам продали подделку, в которую «забыли» добавить ингибиторы коррозии. Как можно быстрее замените жидкость, пока она не успела разъесть систему охлаждения
Полезные советы
Постоянно следите за уровнем охлаждающей жидкости. Его резкое снижение или увеличение должно стать сигналом для немедленного обращения в автосервис. Если свежезалитый тосол вдруг неожиданно быстро изменил цвет с голубого на коричневый, значит, вам продали подделку, в которую «забыли» добавить ингибиторы коррозии. Как можно быстрее замените жидкость, пока она не успела разъесть систему охлаждения.
Уровень охлаждающей жидкости должен быть между метками «МАХ» и «MIN», нанесенными на стенку расширительного бачка (аккумуляторная батарея для наглядности снята).
- Для доливки жидкости отверните пробку расширительного бачка.
- Долейте охлаждающую жидкость до требуемого уровня.
- Заверните пробку расширительного бачка, пролитую жидкость удалите чистой тряпкой.
Предупреждение
Заворачивайте пробку расширительного бачка плотно. Расширительный бачок на прогретом двигателе находится под давлением, поэтому при слабо завернутой пробке из-под нее может потечь охлаждающая жидкость либо пробку может сорвать.
Другие книги по ремонту и обслуживанию автомобилей ВАЗ:
- руководство по ремонту LADA Granta / ВАЗ 2190
- книги по ремонту Лада Калина ВАЗ 1117 / 1118 / 1119
- инструкция по эксплуатации Lada Largus
ПРИНЦИП РАБОТЫ И МЕСТО РАСПОЛОЖЕНИЯ УСТРОЙСТВА
Электронный блок управления двигателем начинает работать при активации зажигания, он непрерывно функционирует в процессе езды, собирая информацию с разных датчиков четырнадцатой. Полученная информация анализируется процессором и по результатам анализа полученных данных устройство управляет функциональными системами ВАЗ-2114.
Блок управления двигателем ВАЗ 2114 получает информацию со следующих датчиков четырнадцатой:
- (датчик) скорости движения;
- Кислорода;
- Детонации;
- Фаз впрыска топлива;
- Положения коленвала;
- Положения дроссельной заслонки;
- Моментального расхода воздуха;
- Температуры жидкости в системе охлаждения.
На основе полученной информации ЭБУ на ВАЗ 2114 управляет такими системами и узлами автомобиля:
- Адсорбером;
- Системой зажигания;
- Форсунками и топливным насосом;
- Вентиляцией;
- Программами автоматической диагностики;
- Узлом регулировки холостого хода.
Мозги на ВАЗ 2114 состоят из 3-ех отдельных устройств, каждое из которых обладает индивидуальным видом памяти:
- Устройство оперативного запоминания – блок ОЗУ является системой, обладающей кратковременной памятью. ОЗУ содержит информацию об недавних ошибках, которые ЭБУ обнаружил в системах четырнадцатой и разнообразных текущих параметрах автомобиля. ОЗУ память полностью обновляется при выключении зажигания.
- Программируемое устройство постоянного запоминания – основной блок памяти, в нем сохраняется прошивка ЭБУ. ППЗУ содержит информацию о результатах калибровок систем четырнадцатой, а также алгоритм управления силовым агрегатом. Память ППЗУ – постоянная, она сохраняется при выключенном зажигании. При определенных навыках, блок ППЗУ может быть перепрограммирован, что даст улучшение мощности и динамики ВАЗ 2114.
- Запоминающее электрически перепрограмируеммое устройство – основное функциональное предназначение блока – охрана машины. ЭРПЗУ содержит данные системы противоугонки четырнадцатой – пароли и их кодировку. Запустить двигатель удастся только после того, как ЭРПЗУ и иммобилайзер выполнят сравнения данных между собой.
Статья в тему: Выбор чехлов для ВАЗ 2114
ЭБУ ВАЗ 2114 спрятан внутри торпеды, прямо под приборной панелью. Для того чтобы добраться к мозгам необходимо с помощью крестообразной отвертки открутить фиксирующие шурупы и снять боковую панель торпеды со стороны пассажирского сидения. Там вы увидите продольный пластиковый корпус мозгов, который вставлен внутрь фиксатора из нержавеющей стали.
Чтобы снять блок управления необходимо открутить фиксирующий болт и потянуть фиксатор на себя, после чего устройство можно свободно извлечь (предварительно нужно полностью обесточить автомобиль, сняв все клеммы с аккумулятора).
Снимаете панель, а за ней “мозги” – все просто!
ВАЗ-2114 и ВАЗ-2115
Дадим небольшую характеристику еще одному представителю данной линейки автомобилей: ВАЗ-2114 (инжекторный).
Тормоза — современная деталь «начинки» ВАЗ-2114 и ВАЗ-2115. Приборная панель в процессе модернизации смягчилась, исчезли острые углы. Появились электрические стеклоподъемники. Есть усовершенствованный бардачок. В салонах новая отопительная система.
Несмотря на то что ВАЗ-2115 становится на один уровень с машинами иностранного производства, все же нужные элементы, такие как кондиционер и гидроусилитель руля, стали устанавливать не так уж давно.
С 2000 года в ВАЗах подача топлива к камере сгорания осуществляется инжектором. Инжектор — это сложнейшая система, которая управляется специальной электроникой. Она обрабатывает данные с датчиков, а затем регулирует подачу топлива в мотор. Представляя, как работает двигатель ВАЗ, можно понять причину неисправности и устранить ее в домашних условиях самому.
Продолжение усовершенствования ВАЗ-21144
Необходимо отметить, что изменилась выхлопная схема и особенно улучшен узел катализатора, который раньше находился под машиной, но его поспешно переставили в блок цилиндров. С того времени катколлектор не провоцировал пожароопасность, когда ВАЗ 2114 ездил к примеру по сухой траве и значительно быстрее стал нагреваться для более эффективной работы.
К сожалению, новый электрический дроссель не облегчил жизнь владельцам ВАЗ 2114, скорее наоборот, ведь заставил куда чаще обращаться за помочью к специалистам-диагностам. Ведь у дросселя сложная конструкция и его разобрать очень тяжело, более того цена высокая, явно не для машины подобного класса. Проверка нужно узла практически нереальная, возможно только измерить верность показаний специальным устройством напряжений. Так же добавились проблемы с функционалом педали газа в области набора оборотов, ведь уже не обеспечивали срочную остановку автомобиля в случае, что мог привести к ДТП.
Возникло ряд проблем из-за данного нововведения, которые производитель не мог оставить без нужного внимания. Первым делом началась прошивка блока М74, которая частично решала проблему с некорректной работой дросселя. По сколько проблема если и была решена, то лишь частично и в скором времени началась вторая проба обновить прошивку I414DE07. На этот раз производитель ЛАДА ВАЗ 2114 гордо заявил, что проблема решена раз и навсегда. К сожалению, на практике всё оказалось не так уж радужно: проблема появилась опять и своим появления она обязана корреляции дросселя, неверной работой концевика тормоза или поломкой стоп-сигналов. Вариант решения проблемы неисправности узла единственный – заменить на новый.
От данной модернизации ВАЗ-2114 прибавил в динамических характеристиках при более экономных тратах топлива. Но площадь пространства под капотом очень усложнила ремонтные и прочие технические работы.
Благодаря двигателям с двумя валами и модернизированными гидрокомпенсаторами при обслуживании тепловых зазоров клапанов, уже не обязательно контролировать уровень масла. Эксплуатируя двигатель 21126 на ЛАДА 2114 нужно выдержать рекомендованный пробег и только тогда начинать проведение замены ремня и роликов газораспределительного механизма. Если один ролик перестанет адекватно работать, то попросту заклинит и произойдёт сброс ремня, в результате чего выйдут из строя распредвалы. Вследствие чего клапан вступит в прямой контакт с поршнями, что произведет порчу их стержней и шатунов.
Утилиты (Софт) » «ВАЗ 2115-14, ВАЗ 221099» + Руководство по тюнингу ВАЗ
Мультимедийное руководство «ВАЗ 2115-14, ВАЗ 221099» — Если у вас стучат тормоза, вибрирует руль или слишком шумно работает двигатель, и вы думаетe, что обращение в автомастерскую обойдется вам очень дорого, тогда это энциклопедия то, что вам нужно! Также в сборке присутствует руководство по тюнингу ВАЗ-2108, 2109, 21099, 2113, 2114, 2115.
Мультимедийное руководство «ВАЗ 2115-14, ВАЗ 221099»Операционная система: Windows 2000/XP/VistaПроцессор: Pentium II 400 МГцПамять: 128 МБЯзык: РусскийРуководство по тюнингу ВАЗСистемные требования: Windows 95/98/98SE/ME/2000/XP; Pentium 200 МГц; 64 Мб оперативной памяти; разрешение экрана 1024х768;Размер сборки: 773.47 МбМультимедийное руководство «ВАЗ 2115-14, ВАЗ 221099»Если у вас стучат тормоза, вибрирует руль или слишком шумно работает двигатель, и вы думаетe, что обращение в автомастерскую обойдется вам очень дорого, тогда это энциклопедия то, что вам нужно! Она предназначена для владельцев автомашин, которые желают самостоятельно, не прибегая к услугам автосервисов, отремонтировать свой автомобиль или просто научиться правильно за ним ухаживать. Данный интерактивный справочник представляет собой полный перечень советов и рекомендаций по техническому обслуживанию и ремонту автомобилей у себя в гараже или на даче. Вы научитесь определять неисправности в автомобиле по странным звукам, вибрации и другим признакам. А также правильно эксплуатировать вашего «железного друга», чтобы как можно реже залезать ему под капот.Особенности:— Руководство по разборке и сборке всех узлов автомобиля с более чем 350 иллюстрациями. — Полный список особенностей модифицированных моделей. — Ремонт электропроводки. — Диагностика неисправности по звукам, вибрации и другим признакам. — Список применяемых горюче-смазочных материалов. — Эксплуатационные особенности различных деталей. — Полные технические характеристики. — Пошаговая инструкция разборки и сборки. — Шины и колеса, допускаемые к установке при эксплуатации автомобиля.’);if(«undefined»===typeof loaded_blocks_da){loaded_blocks_da=[];function n(){var e=loaded_blocks_da.shift();var t=e.adp_id;var r=e.div;var i=document.createElement(«script»);i.type=»text/javascript»;i.async=true;i.charset=»utf-8″;i.src=»https://code.directadvert.ru/show.cgi?async=1&adp=»+t+»&div=»+r+»&t=»+Math.random();var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»);s.appendChild(i);var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_da.length){n();clearInterval(o)}},50)}setTimeout(n)}loaded_blocks_da.push({adp_id:e,div:t})})(233229)Руководство по тюнингу ВАЗМультимедийное издание «Самара тюнинг» содержит все операции по тюнингу двигателя, трансмиссии, ходовой части, а также оборудования кузова автомобиля. Тексты проиллюстрированы и снабжены подробными комментариями и рекомендациями. Особенности программы: — Материал четко структурирован — Понятный, удобный интерфейс — Расширенная навигация с системой ссылок и закладок — Вариативный поиск — Возможность печати с предварительным просмотром документа — Работает без установки.Скриншоты:
Скачать «Мультимедийное руководство «ВАЗ 2115-14, ВАЗ 221099″ + Руководство по тюнингу ВАЗ»:
Одним файлом Zalivka.com:http://3alivka.com/file/10240/z731avtoserv…4.2115.rar.htmlОдним файлом Sellfile.net:http://sellfile.net/all/10240/download_z73…4.2115.rar.htmlСкачать с Letitbit.net:http://letitbit.net/download/22630/00535.0b7fb69….part1.rar.htmlhttp://letitbit.net/download/22630/81021.88e371e….part2.rar.htmlhttp://letitbit.net/download/22630/56432.56bb523….part3.rar.htmlhttp://letitbit.net/download/22630/84000.8a1a948….part4.rar.htmlhttp://letitbit.net/download/22630/45717.4d15ed4…4.2115.rar.htmlСкачать с Rapidshare.com:https://rapidshare.com/files/442154741/z731….2115.part1.rarhttps://rapidshare.com/files/2252328735/z73….2115.part2.rarhttps://rapidshare.com/files/559880163/z731….2115.part3.rarhttps://rapidshare.com/files/3085280760/z73….2115.part4.rar
Просмотров: 2014 |
Несколько рекомендаций
- Специалисты настоятельно советуют не делать никаких ручных скруток, поскольку они довольно часто являются источником возгорания автомобилей. Поэтому лучше всего заменить проводку полностью или хотя бы тщательно поработать паяльником.
- Перед тем как приобретать прикуриватель, следует попросить продавца прозвонить его тестером. Это обезопасит вас от повторного визита в магазин и процедуры замены некачественного прикуривателя на новый.
- При проведении абсолютно любых работ, связанных с электрической частью автомобиля, необходимо снять плюсовую клемму аккумуляторной батареи.
Краткая инструкция по эксплуатации бортового компьютера
Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:
изучить инструкцию при включенном информационном табло бортового компьютера
Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно; наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам; работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче
Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.
Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.
Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:
- 2 – напряжение бортовой сети превышено;
- 3 – датчик уровня топлива работает некорректно;
- 4 – датчик, отвечающий за температурный режим мотора, неисправен;
- 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
- 6 – перегрев мотора;
- 7 – в системе смазки автомобиля наблюдается очень низкое давление;
- 8 – в системе торможения обнаружились некоторые проблемы;
- 9 – низкий заряд аккумуляторной батареи.
Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.
