Схема кнопки стеклоподъемника ваз 2114 2115

Особенности новой модели

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

1. В салоне автомобиля;
2. В подкапотном пространстве;
3. В задней части кузова.

Новые моторы оснащались более мощной системой зажигания, в результате чего схема электропроводки ваз 2114 на инжектор имела некоторые особенности.

1. Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
2. Добавился жгут проводов для подключения к электронному коммутатору;
3. Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Фото распиновки модуля зажигания

Справочно: бытует ошибочное мнение, что модуль зажигания заменяет собой катушку. На самом деле, в модуле зажигания сразу 2 катушки и 2 коммутатора. Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая – на 2-й и 3-й цилиндры.

Проводка для ваз 2114 претерпела изменения не только из-за добавления новых электронных устройств, но и благодаря дальнейшим планам автопроизводителя модернизировать функциональность автомобиля.

1. Предусмотрена возможность для подключения обогрева наружных зеркал;
2. Предусмотрена возможность для установки подогрева передних сидений;
3. Предусмотрена возможность для установки передних противотуманных фар и т.п.

Схема подключения противотуманных фар: инструкция для ВАЗ 2114

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор. Для работы на обедненной смеси автомобиль оснащается:. Для работы на обедненной смеси автомобиль оснащается:

Для работы на обедненной смеси автомобиль оснащается:

1. Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
2. Установкой на автомобиле системой зажигания увеличенной мощности;
3. Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Модуль зажигания на ВАЗ 2114 позволяет увеличить мощность искрообразования

Справочно: особенностью нормативов ЕВРО 3 является низкое содержание в выхлопных газах несгоревших компонентов топлива. С этой целью топливная система автомобиля снижает количество бензина в топливовоздушной смеси, компенсируя это лучшей наполняемостью цилиндров за счет принудительного впрыска топлива.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

1. Генератор вырабатывает переменный электрический ток;
2. Он подается на ЭБУ, который преобразует его в постоянный ток;
3. Из блока управления ток подается на обмотки катушек модуля зажигания;
4. Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
5. Подается на свечи зажигания в момент начала фазы поджига.

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Или найти ролики на сайтах автомобильной тематики.

Салон автомобиля

На модель ВАЗ 2114 автопроизводитель разработал и установил новую торпедо, которая отличалась от предшественницы:

1. отсутствием в верхней части бардачка – он был перенесен ниже;
2. новой панелью приборов;
3. появлением бортового компьютера

Справочно: бортовой (маршрутный) компьютер давал показания о температуре наружного воздуха, о напряжении в бортовой сети автомобиля, текущем расходе топлива, запасе хода и другие параметры.

Торпедо ВАЗ 2114 с новой панелью приборов, более известная как «европанель»

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

1. добавился жгут проводки с разъемом под бортовой компьютер;
2. появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
3. появилось реле вольтметра.

Схема подключения стеклоподъемников на ВАЗ 2114

Кроме того, добавился жгут проводов к панелям передних дверей, которые комплектовались электрическими стеклоподъемниками.

На представленной схеме обозначены:

1. монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
2. реле включения электрических стеклоподъемников «К5»;
3. переключатель правой передней двери «2» и «5» — левой двери;
4. моторедуктор правой двери «»3» и «4» — левой двери;
5. выключатель зажигания «6».

Проводка на ваз 2114 стеклоподъемников комплектовалась и исполнительным блоком

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
6. Две гайки посередине:
7. Верхнюю гайку:
8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
10. Надавив отверткой, извлекаем верхнее крепление направляющей.
11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
16. Трущиеся детали желательно хорошенько смазать.
17. Механическая часть на этом завершена, переходим к электрической.
18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:

    Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

• Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
• Осталось установить на место обшивку дверей.
• Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Инструкция по установке

Демонтаж старых СП с «девятки» Как установить своими руками стеклоподъемники на ВАЗ 2109, как подключить кнопки? Чтобы электрические СП, установленные в свой автомобиль прослужили долго и не нуждались в ремонте, подключение должно осуществляться строго в соответствии с инструкцией.

Устанавливать СП нужно следующим образом:

1. Сначала следует обесточить бортовую сеть, для этого отключите аккумулятор.
2. Аккуратно демонтируйте обивку дверей (передних или задних, в зависимости от целей). Эта обивка фиксируется с помощью пластиковых пистонов, поэтому снять ее можно без проблем. Даже если вы случайно сломаете пистон, его потом легко можно заменить на новый.
3. Перед демонтажем стеклоподъемного устройства стекло необходимо поставить таким образом, чтобы к винтам крепления мог быть получен свободный доступ через отверстия в конструкции двери. После выставления стекла его нужно зафиксировать с помощью канцелярского скотча. Сделав это, можно открутить болты, с помощью которых крепится само стекло.
4. Снизу двери имеется гайка направляющей, ее нужно выкрутить. Рядом с ручкой СП, которую вы сможете поменять на кнопку, расположено три гайки, их необходимо открутить. Далее, демонтируйте сам механизм из двери, для этого его нужно потянуть вверх. Установка нового СП производится через соответствующий проем в двери, речь идет о самом большом проеме. Следует отметить, что при монтаже вся конструкция электрического СП должна быть в сборе.
5. Чтобы зафиксировать конструкцию, на ее корпусе есть несколько шпилек — они подходят для установки в отверстия, в которых ранее находились крепежные болты. В частности, эти отверстия расположены в центральной части двери. Когда вы сможете совместить шпильки с отверстиями, гайки фиксации можно закрутить и затянуть.
6. Далее, нужно совместить крепление СП непосредственно с самим стеклом. Поскольку устройство расположено в положении «открыто», необходимо его активировать и приподнять посадочное место к стеклу вплотную. Оптимальней всего для этого подключить питание бортовой сети на время и зафиксировать стекло. Когда данный элемент будет подведен к металлической планке, вы сможете совместить крепежные отверстия, закрепив их с помощью винтов, которые идут в комплекте с конструкцией. При установке все трущиеся элементы устройства необходимо смазать.
7. Следующий этапом будет соединение с проводкой, поэтому рассмотрим схему подключения электростеклоподъемников. Вам нужно замерить длину проводки, которую впоследствии вы проложите от контактов электродвигателя СП до того места, где будут располагаться кнопки включения. Что касается кнопок, то обычно их устанавливают на центральной консоли, но можно произвести монтаж каждой кнопки на отдельной двери. Если вы являетесь владельцем авто с высокой панелью, то справа от прикуривателя сможете увидеть специальные заглушки, предназначенные для этого.
8. Вам понадобится протяжка для укладки проводки в стойку и под центральную консоль, для этого можно использовать простую проволоку с петлей, что позволит захватить и протянуть кабель. Следует отметить, что сечение самих проводов должно быть не меньше 1 квадратного миллиметра. Что касается непосредственно питания, то оно может быть осуществлено от прикуривателя либо от аккумуляторной батареи.

Извините, в настоящее время нет доступных опросов.

Как правильно произвести монтаж электрических стеклоподъемников на «девятку» — смотрите на видео (автор ролика — Артем Лебедев).

Разновидности стеклоподъемников

Дополнительно необходимо взять еще два провода, при помощи которых кнопку подсоединить к мотору электростеклоподъемника. Дублирующие кнопки также нужно обязательно дополнить двумя 5-ти контактными реле на схеме их нет.
Черный от серого — к отверстию под номером 6. Так как и доводчики у всех разные могут быть, соответственно и схема подключения может отличаться. Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает.
Для одной двери вам нужна будет одна пара. Питание подсветки — от одной из штатных кнопок. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.
Следующая причина— износ пластиковых зубьев привода механизма. Сделав ремонт, повторите проверку окна, чтобы решить, разрешила ли вы проблему. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.
Демонтаж стандартного стеклоподъемника В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Сохранить в Альбом Провод выхода от доводчика на движок только один — это GREEN — и тут нельзя ставить реле так как нужно определять шум двигателя. В любом случае меньше 1,5 сечение проводов брать не стоит, лучше больше. Если двигатель неисправен и вы не можете его успешно обслуживать, единственным ответом является замена.

Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Клипсы установлены по всему периметру двери в количестве 8 штук. Затем проверьте выходную сторону реле — ток означает, что реле неисправно и должно быть заменено, в противном случае проблема заключается в переключателях управления, проводке или сам двигатель. Осталось только установить стакан, а также клавишу стеклоподъемного механизма, закрепив их при помощи герметика в специально проделанном разъеме в обшивке двери.

Набор торцовых ключей или головок. Дополнение от Возможно подключение любого количества дублирующих кнопок.

Его я запихнул тоже в ту же коробку где и стояночный тормоз. Электродвигатель подъемника передней пассажирской двери.
Автомобильное реле. Как работает? Для чего нужно? Как подключить?

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
3. монтируем устройства, которые будут работать от электрического привода;
4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Поломка стеклоподъемника на авто не только проблема, которая лишает водителя и пассажиров комфортного проезда

А еще и инцидент, способный привлечь внимание дорожного инспектора, на предмет нарушения правил ДД. Поэтому знание конструкционных особенностей устройства автомобиля может помочь владельцу машины при самых различных ситуациях

В этой статье изложена информация о том, как выполняется распиновка кнопки стеклоподъемника на ВАЗ-2114, что может быть причиной поломки механизма, основы по устранению неполадок в данном устройстве.

Полезные советы

Итак, сняв резиновые заглушки в отверстиях для кабельных выводов, может потребоваться завести протяжку (вставляется в канал стойки). Далее нужно закрепить регулировочную пластину, которая предварительно вставляется в наклонный паз. Для такой задачи используются болты М6

Крепится пластина к кронштейну стекла, что требует соблюдения осторожности во время выполнения работ

Теперь в верхнее отверстие вставляет механизм стеклоподъемника (в сложенном виде). Обычно он фиксируется гайками М6 и стопорными шайбами. В отверстие посередине ставится винт. Во время затяжки все гайки должны быть полностью закручены , так как при движении автомобиля крепления могут ослабнуть.

Затем нужно протянуть кабель через отверстие в двери и стойке

При этом важно тянуть кабель так, чтобы в двери провода не контактировали с движущимися частями стеклоподъемника. Для этого реализуют надежное крепление, используя изоленту, скотч, стяжки-хомуты и т.д

После подключения контактов к переключателю, для проверки следует подать питание от АКБ, включить габаритные огни. Если все в норме, будет гореть подсветка переключателя стеклоподъемника. Если это не так, тогда местами меняются гнезда на контактах и на переключателях.

Если работа стеклоподъемника вызывает нарекания, можно исправить ситуацию путем регулировки стеклоподъемника. Например, когда если стекло выходит из направляющих пазов, необходимо ослабить гайки крепления регулировочной пластины (короткую направляющую фиксируют в верхнем отверстии). Если же стекло смещается с усилием, ослабив гайку, короткую направляющую фиксируют в нижнем отверстии.

Рычажный стеклоподъемник

Одной разновидностью стеклоподъемного механизма для ВАЗ-2114, который, к сожалению, не идет с завода, является рычажный стеклоподъемник. Выпускает эту продукцию компания Ningbo Stone.

Эти устройства отлично зарекомендовали себя, как надежные и неприхотливые механизмы. В отличие от тросиковых стеклоподъемников, они имеют большее усилие подъема. Примерзшие зимой стекла для них не проблема. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая. Чем выше стекло, тем она меньше. Это связано с геометрией механизма подъема. Наглядным примером могут послужить ножницы. Если взять их за кольца и максимально раздвинуть концы в стороны, а затем сводить кольца друг к другу, то становится видно, что высота режущих концов быстрее меняется тогда, когда кольца раздвинуты максимально. И наоборот, скорость подъема уменьшается по мере того, как кольца сближаются.

Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Как известно из уроков физики, когда проигрываешь в пройденном расстоянии, то выигрываешь в силе. То же самое происходит здесь: в верхней части амплитуды движения, пройденное расстояние уменьшается, а сила подъема увеличивается.

Приводится в действие механизм электродвигателем, а подключается стандартно к схеме стеклоподъемников ВАЗ-2114.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 обходится дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник нужно разобрать дверную обшивку, демонтировать старый механизм и поставить новый, то чтобы установить электрический вариант вместо ручного, нужно частично разобрать панель приборов, выбрать источник питания и от него протянуть проводку внутрь двери. Эта работа требует вмешательства электрика. Потому что питание нельзя брать откуда попало: источник должен соответствовать мощности электропривода, а также в случае возникновения короткого замыкания предохранители должны защитить основную проводку автомобиля. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить.

Цена стеклоподъемника ВАЗ-2114 находится в диапазоне от 2,5 тыс. до 3,5 тыс. рублей, в зависимости от конструкции и производителя. Но как было сказано ранее: рычажный и реечный вариант предпочтительнее. Если покупать устройство только на одну сторону, то левый передний стеклоподъемник будет дороже, поскольку он более востребован.

Кликните по картинке и она увеличится

1 монтажный блок; 2 кнопки электростеклоподъемника на правой передней двери; 3 моторедуктор электростеклоподъемника правой передней двери; 4 моторедуктор электростеклоподъемника левой передней двери; 5 кнопки электростеклоподъемника на левой передней двери; 6 выключатель зажигания; К5 реле включения электростеклоподъемников; А к источникам питания; В к выключателю наружного освещения

Многие автомобили ВАЗ 2114 и ВАЗ 2115, выпущенные в последнее время, уже в базовой комплектации имеют Электростеклоподъемники, обычно только на передние двери. Комплектации первых версий ‘четырнадцатых’ и ‘пятнашек’ и близко не предусматривали ничего подобного — они комплектовались обычными механическими стеклоподъемниками.

Доводчик стекол Pandora DWM

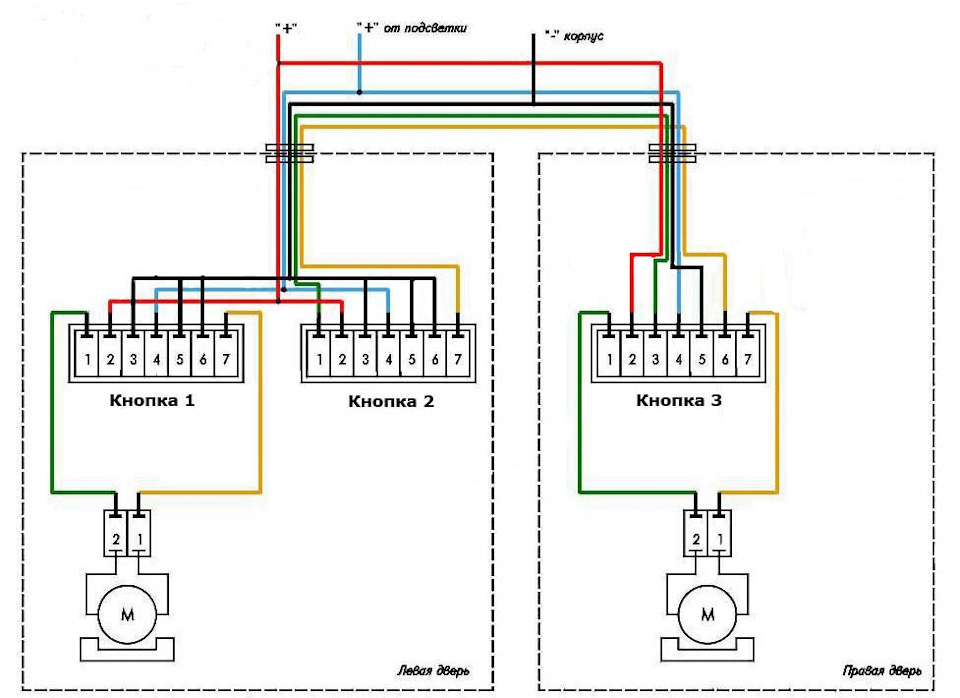

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

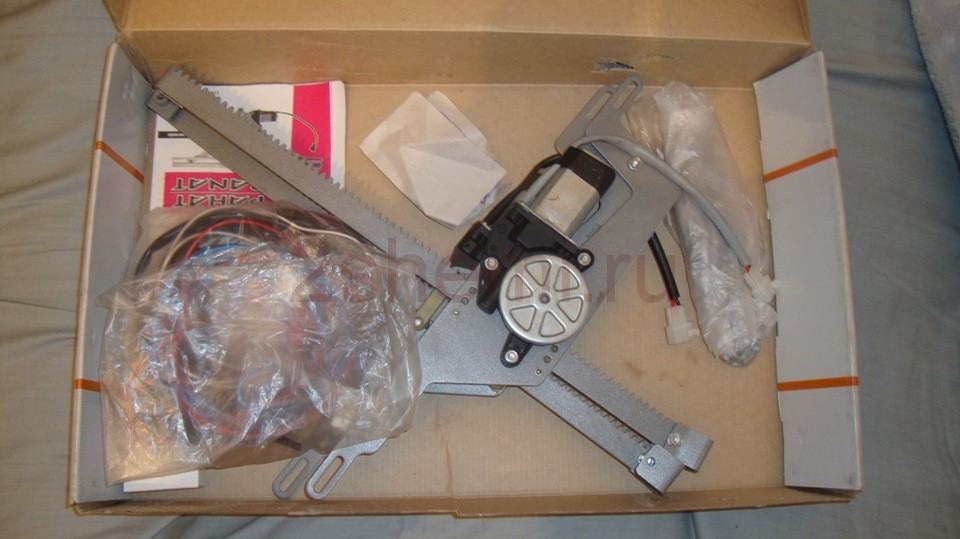

Фотоинструкция (от производителя) по установке электростеклоподъемников «ГРАНАТ» на ВАЗ-2108

Вы смотрели

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания.

Установка показана на стенде с предварительно снятой обивкой, дверь ВАЗ-2109, порядок установки для ВАЗ-2108 аналогичен.

Заводим механизм стеклоподъемника через технологическое окно двери.

Сверление отверстий для установки механизма не требуется, стрелками на фотографии показаны места крепления механизма гайками М10.

Включением моторедуктора поднимаем верхнюю планку механизма вверх таким образом, чтобы она находилась напротив технологического окна.

Совмещаем держатель стекла с механизмом ЭСП и крепим винтами (показано на фото стрелками).

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

В итоге должно получиться как на видео:

Это интересно: Что делать при потере, краже номерных знаков и техпаспорта?

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Электрическая схема ВАЗ-2115-01

Годы выпуска 2115: 1997—2012г. Это схема с обычной кнопкой задних туманок (с фиксацией), люминесцентным плафоном подсветки салона, разъёмом на часы и 8-ми контактным разъёмом на проводку инжектора.

1 — блок-фары; 2 — противотуманные фары; 3 — датчик температуры воздуха; 4 — генератор; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — датчик включения электродвигателя вентилятора; 7 — выключатель подкапотной лампы; 8 — колодка для подключения к звуковому сигналу однопроводного типа; 9 — звуковой сигнал; 10 — датчик уровня масла; 11 — датчики износа колодок передних тормозов; 12 — датчик уровня омывающей жидкости; 13 — свечи зажигания; 14 — датчик-распределитель зажигания; 15 — коммутатор; 16 — блок управления электромагнитным клапаном карбюратора; 17 — электромагнитный клапан карбюратора; 18 — концевой выключатель карбюратора; 19 — датчик скорости; 20 — стартер; 21 — аккумуляторная батарея; 22 — реле включения противотуманных фар; 23 — датчик уровня охлаждающей жидкости; 24 — датчик уровня тормозной жидкости; 25 — выключатель света заднего хода; 26 — датчик указателя температуры охлаждающей жидкости; 27 — подкапотная лампа; 28 — моторедуктор очистителя ветрового стекла; 29 — датчик контрольной лампы давления масла; 30 — колодка для подключения к электродвигателю омывателя заднего стекла; 31 — электродвигатель омывателя ветрового стекла; 32 — катушка зажигания; 33 — комбинация приборов; 34 — монтажный блок; 35 — выключатель стоп-сигнала; 36 — колодки, подключаемые к жгуту проводов системы впрыска; 37 — реле разгрузки выключателя зажигания; 38 — выключатель зажигания; 39 — лампа освещения вещевого ящика; 40 — выключатель лампы освещения вещевого ящика; 41 — выключатель обогрева заднего стекла; 42 — выключатель противотуманного света; 43 — выключатель противотуманных фар; 44 — переключатель наружного освещения; 45 — выключатель аварийной сигнализации; 46 — подрулевой переключатель; 47 — регулятор освещения приборов; 48 — лампа подсветки шкалы гидрокорректора; 49 — розетка для переносной лампы; 50 — боковые указатели поворота; 51 — выключатели в стойках передних дверей; 52 — плафон индивидуального освещения салона; 53 — электровентилятор отопителя; 54 — дополнительный резистор электровентилятора отопителя; 55 — переключатель электровентилятора отопителя; 56 — лампа подсветки переключателя электровентилятора отопителя; 57 — лампа подсветки рычагов управления отопителем; 58 — блок индикации бортовой системы контроля; 59 — маршрутный компьютер; 60 — выключатели в стойках задних дверей; 61 — колодка для подключения к часам; 62 — электробензонасос с датчиком уровня топлива; 63 — лампа освещения пепельницы; 64 — прикуриватель; 65 — фонарь освещения багажника; 66 — выключатель фонаря освещения багажника; 67 — плафон освещения салона; 68 — выключатель контрольной лампы стояночного тормоза; 69 — наружные задние фонари; 70 — внутренние задние фонари; 71 — штекеры для подключения к элементу обогрева заднего стекла; 72 — фонари освещения номерного знака; 73 — дополнительный сигнал торможения.

Полную схему одним файлом смотрите далее (клик для увеличения):

Схема 2115 с «высокой» панелью 21083 аналогична схеме 21099 (за исключением заднего жгута).

Распиновка кнопки стеклоподъемника ваз 2114

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

• Список форумов AUTOLADA.RU
• Семейство «Самара»

• 1
• 2
• >

Burjui

Берешь схему проводки стеклоподъемников самары с европанелью и делаешь по ней https://car-exotic.com/vaz-cars/vaz-21099-car-cxema.html

Burjui

, вечером будет время я тебе ее нарисую. Все провода у тебя будут задействованы на второй кнопке. Два придут с первой кнопки, 2 уйдут на мотор, еще на нее придется подать 12 В (тоже от первой кнопки) ну и подсветка по вкусу.

Если не очень понимаешь — ответь на вопросы т.к. есть подводные камни. 1. Стеклоподъемники уже стоят? 2. Кто устанавливал? 3. Какую кнопку хочешь продублировать?

https://www.autolada.ru/viewtopic.php?t=100094&start=75 — вот здесь картинка подключения доп.кнопки (11 пост)

Если не очень понимаешь — ответь на вопросы т.к. есть подводные камни. 1. Стеклоподъемники уже стоят? 2. Кто устанавливал? 3. Какую кнопку хочешь продублировать?

Burjui

Скорее всего — кнопка на правой двери сейчас подключена на прямую. Контакты по номерам (номера есть на колодке кнопки) №1 — голубой (черно -голубой) провод мотора подъемника №2 — + питания подъёмников №3 — масса №4 — + подсветки №5 — масса подсветки №6 — масса №7 — серый (черно-серый) провод мотора подъемника

Что надо сделать 1. контакт №3 основной кнопки — отключить от массы и подключить к контакту №7 дублирующей кнопки (в водительской двери). 2. контакт №6 основной кнопки — отключить от массы и подключить к контакту №1 дублирующей кнопки. Больше на основной кнопке ни чего не трогаем. Оставшиеся контакты дублирующей кнопки подключить №2 + питания подъёмников №3 — масса №4 — + подсветки №5 — масса подсветки №6 — масса Лучше их запитать от соседней кнопки (водительского стеклоподъемника) После подключения доп. кнопки — она должна работать паралельно основной, но при нажатии сразу 2х кнопок -стеклоподъемник будет останавливаться. (защита от КЗ при одновременной команде вверх 1й кнопки и одновременно — вниз 2й)

Схема стеклоподъемников ВАЗ 2114: правильное подключение

После того, как все подъемники поставлены на место, следует выполнить их подключение к сети автомобиля. Для большего удобства ниже приведена схема этого подключения.

Схема электроподъемников ваз 2114

Сама же процедура производится в следующем порядке (клеммы при этом должны оставаться снятыми с аккумулятора):

Подготовить место под кнопку и установить ее (штатно кнопка стеклоподъемника ваз 2114 устанавливается справа от прикуривателя — для этого предусмотрена специальная заглушка, закрывающая свободную полость).
Протянуть провода от кнопки в стойку и из стойки — внутрь двери (делая это, следует обязательно обратить внимание на то, чтобы никакие подвижные части не соприкасались с проводами).
Подключить провода с одной стороны — к моторчику подъемника, а с другой — запитать всю цепь от прикуривателя (более подробно ознакомиться с принципом этого подключения можно на приведенной выше схеме).
Подключить клеммы к АКБ.
Выполнить проверку работоспособности подъемников, произведя открывание и закрывание стекол (движение при этом должно быть плавным, без рывков, с минимальным уровнем шума). Если же окажется, что стекло туго ходит в уплотнителе, то в стык можно брызнуть немного силиконовой смазки.. На этом подключение стеклоподъемников можно считать полностью завершенным — останется лишь установить на место обивку двери, снятую в самом начале

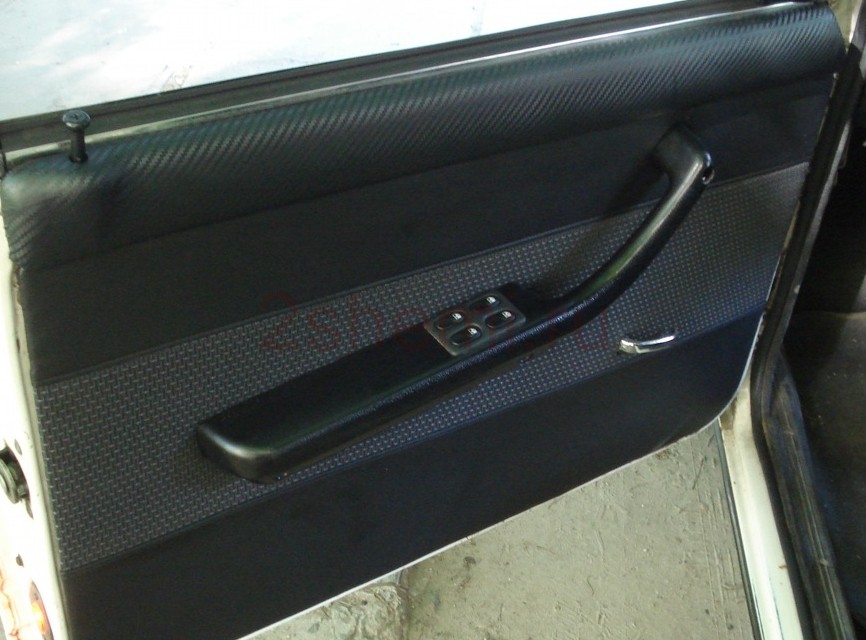

На этом подключение стеклоподъемников можно считать полностью завершенным — останется лишь установить на место обивку двери, снятую в самом начале.

Кнопки стеклоподъемника

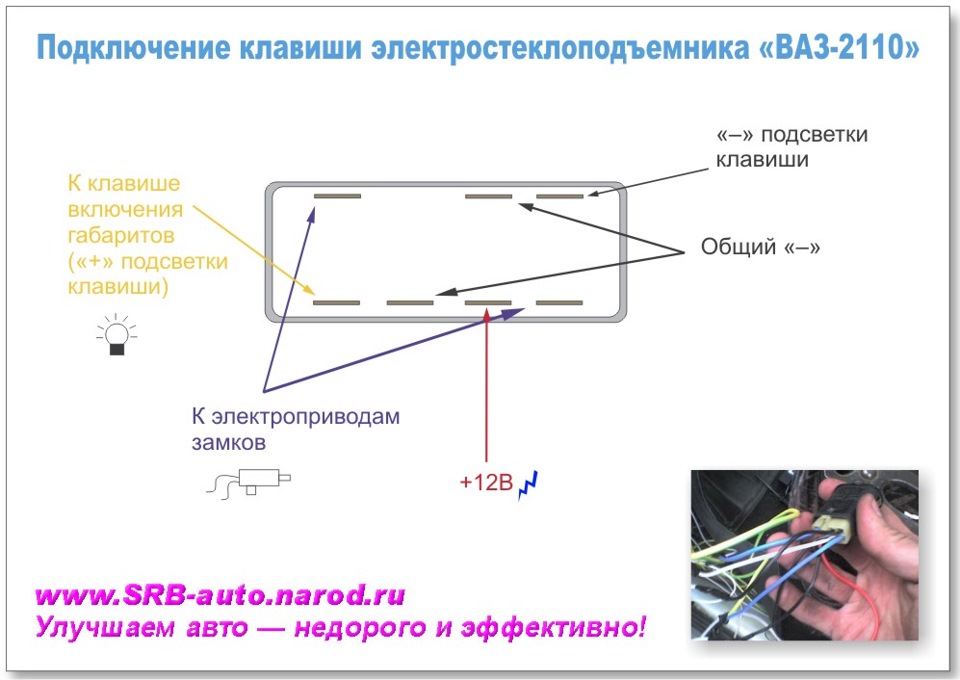

Последним важным моментом, о котором следует сегодня сказать, является распиновка кнопки стеклоподъемника ваз 2114

Так, после ее подключения следует включить габаритные огни и обратить внимание на подсветку, установленную внутри кнопки. Если она сразу загорелась, значит кнопка подключена правильно и менять ничего не нужно

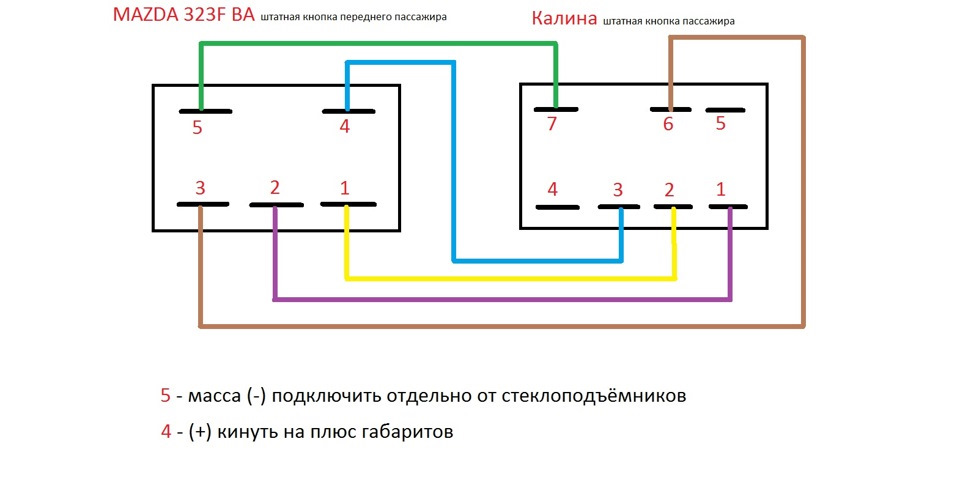

Если же нет, то следует поменять местами провода, входящие в разъемы 3 и 6, указанные на приведенной выше схеме подключения.
