Делаем маслоотделитель своими руками. пошаговое руководство

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

  1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
  2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
  3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Циклонные маслоотделители (маслоуловители)

Чтобы избавиться от недостатков фильтрующей ткани из синтетического волокна в последних моделях современных автомобилей стали применять циклонные маслоотделители.

Картерные газы подводятся по каналу внутри двигателя в циклонный маслоотделитель. Циклонный маслоотделитель приводит воздух во вращательное движение. Благодаря возникающей центробежной силе масляный туман ударяется о стенку маслоотделителя. Там образуются капли масла, которые по каналу в картере стекают в масляный поддон. Очищенный от масляного тумана воздуха через клапан регулировки давления подводится к каналу забора воздуха.

Циклонный маслоотделитель снабжен специальным клапаном, ограничивающем разряжение в картере двигателе, так как при сильном разряжении могут быть повреждены сальники двигателя и другие резиновые уплотнения.

Клапан регулировки давления находится в крышке циклонного маслоотделителя. Он состоит из мембраны и пружины сжатия и регулирует давление при удалении воздуха из картера. Клапан регулировки давления закрывается при сильном разрежении в заборном канале. При незначительном разряжении в заборном канале он открывается силой пружины сжатия.

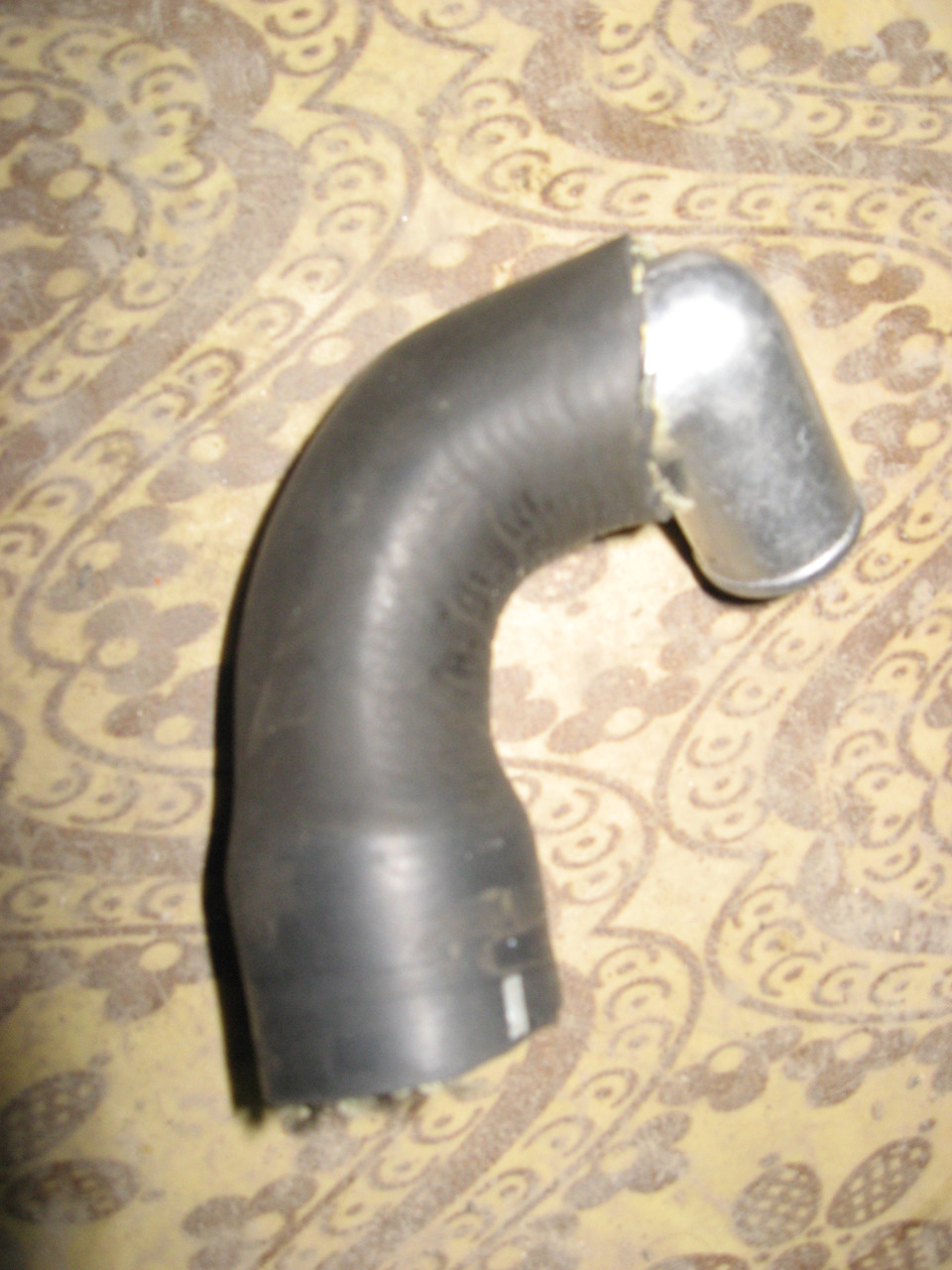

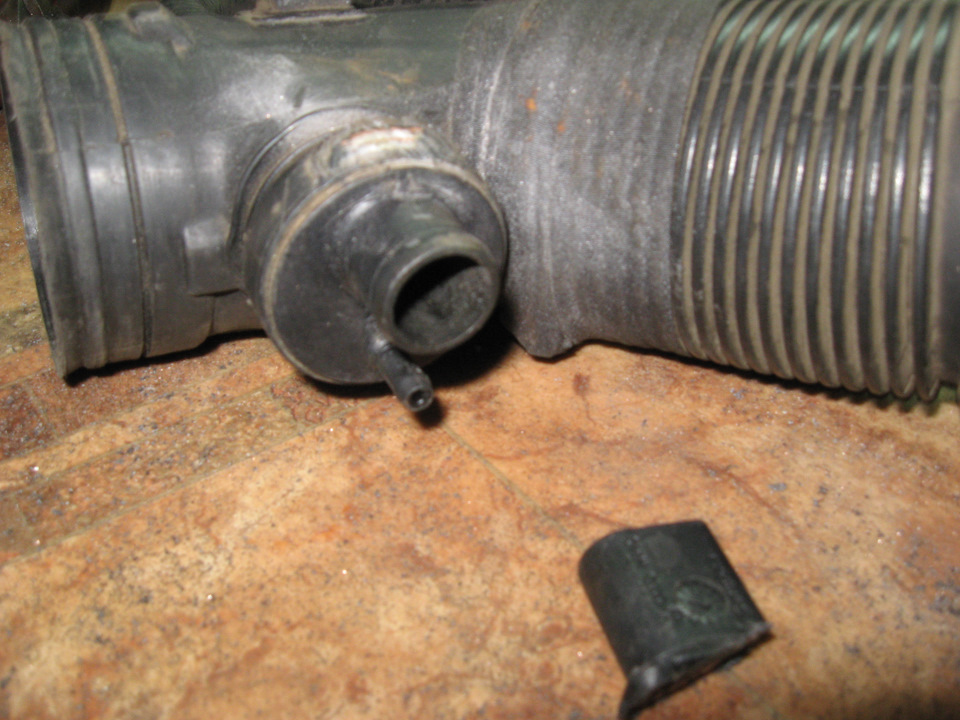

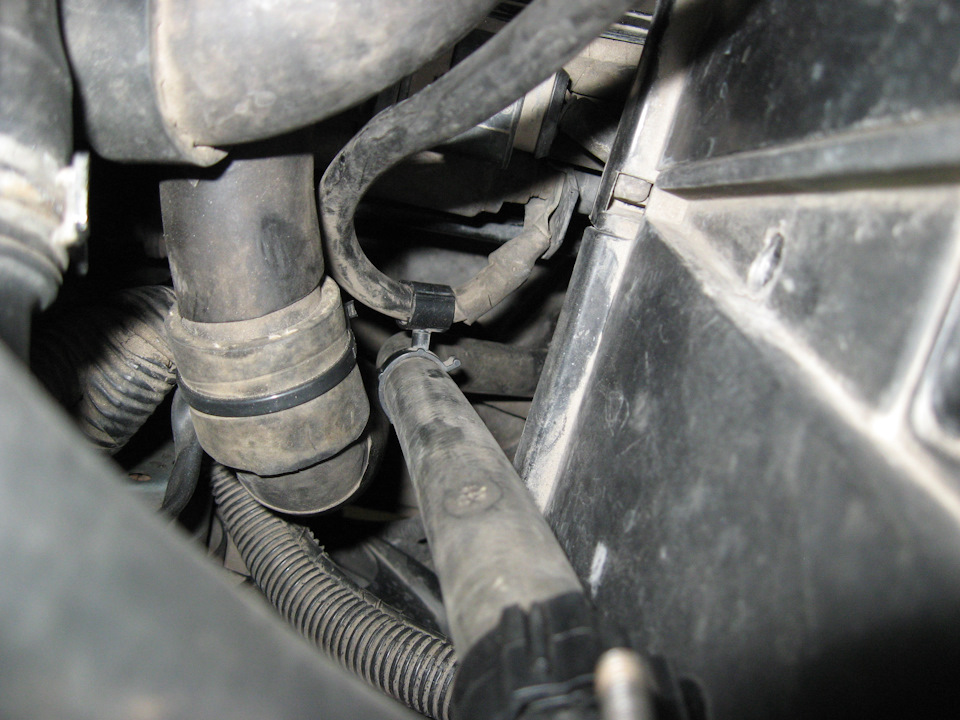

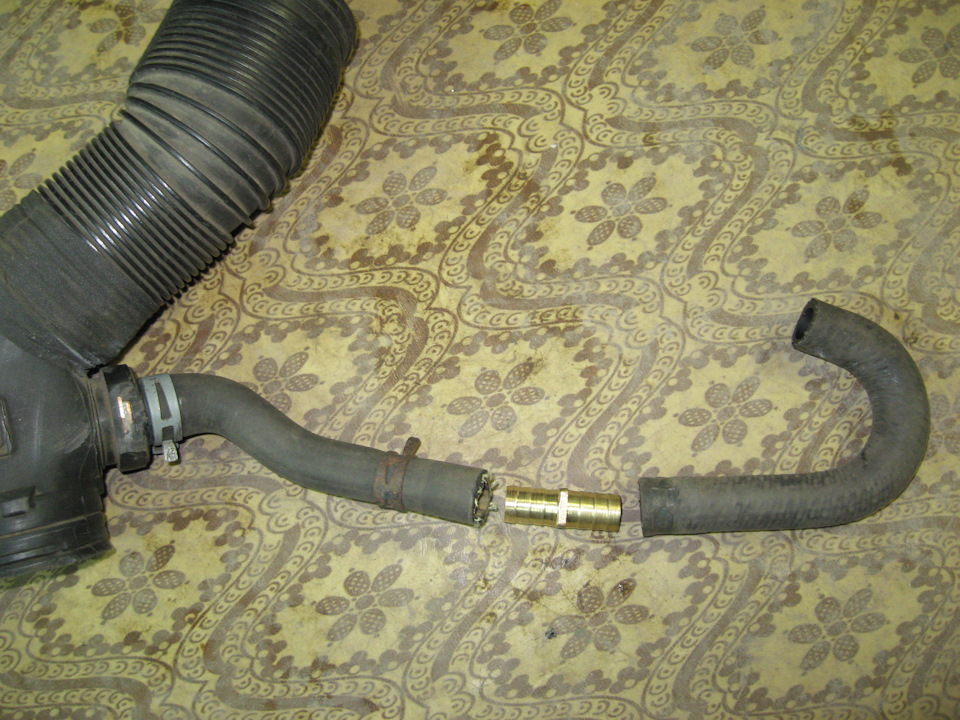

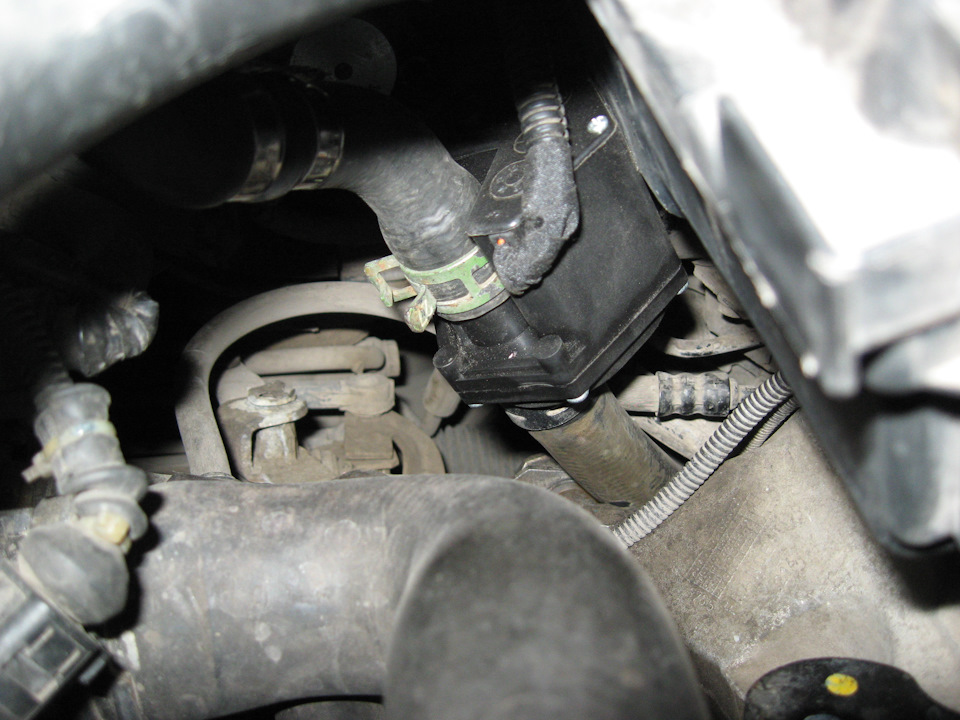

В первой части я написал, что пережал тонкую шлангочку вакуммного управления клапаном ВКГ, вот результат спустя несколько сотен км

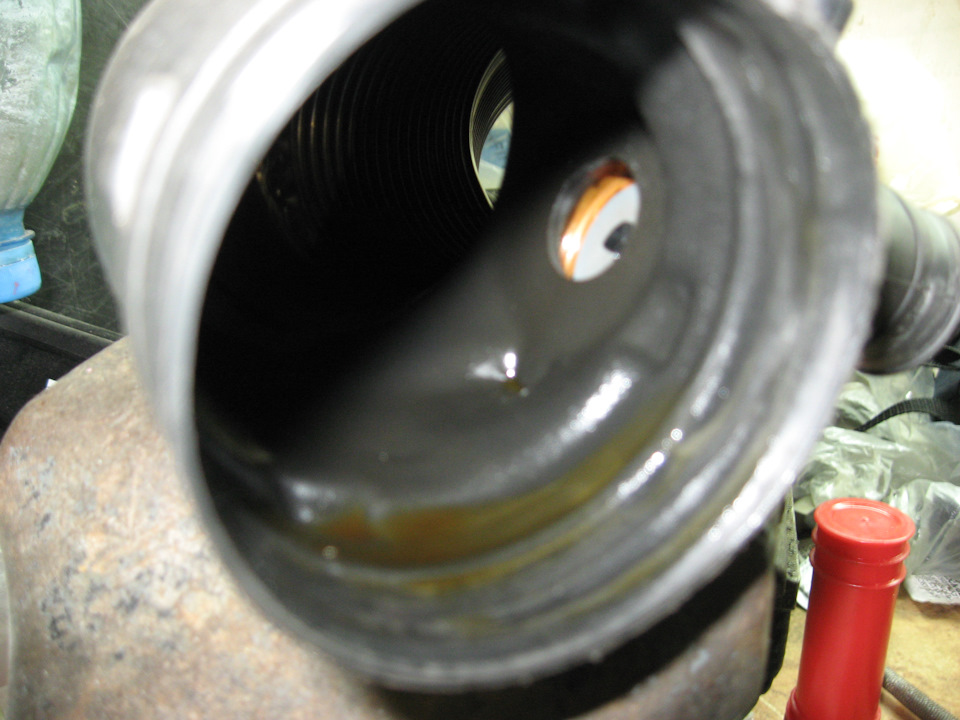

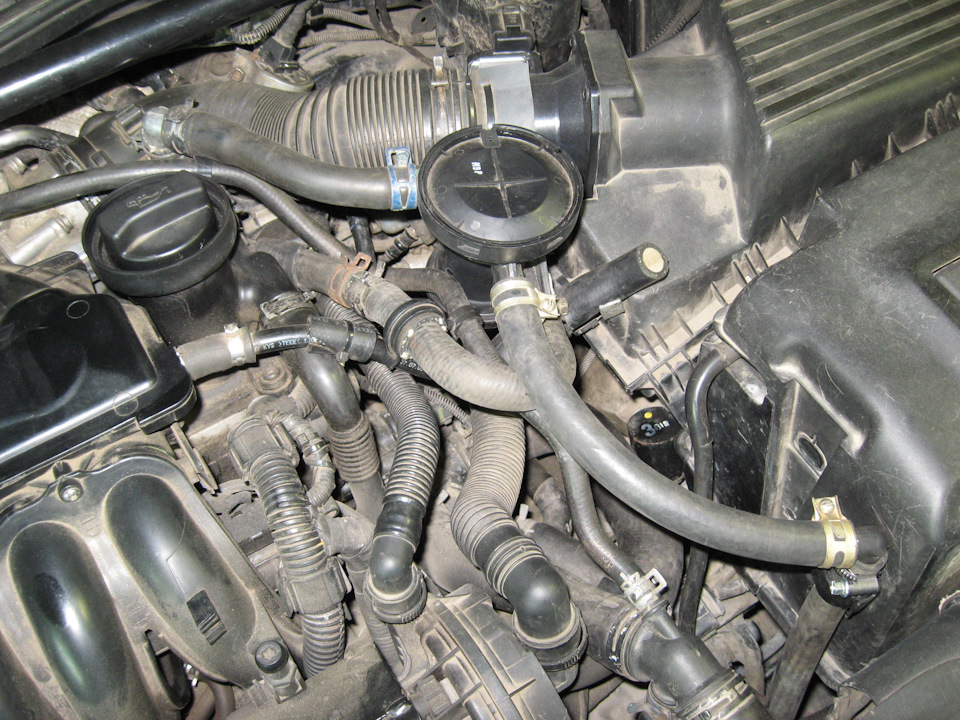

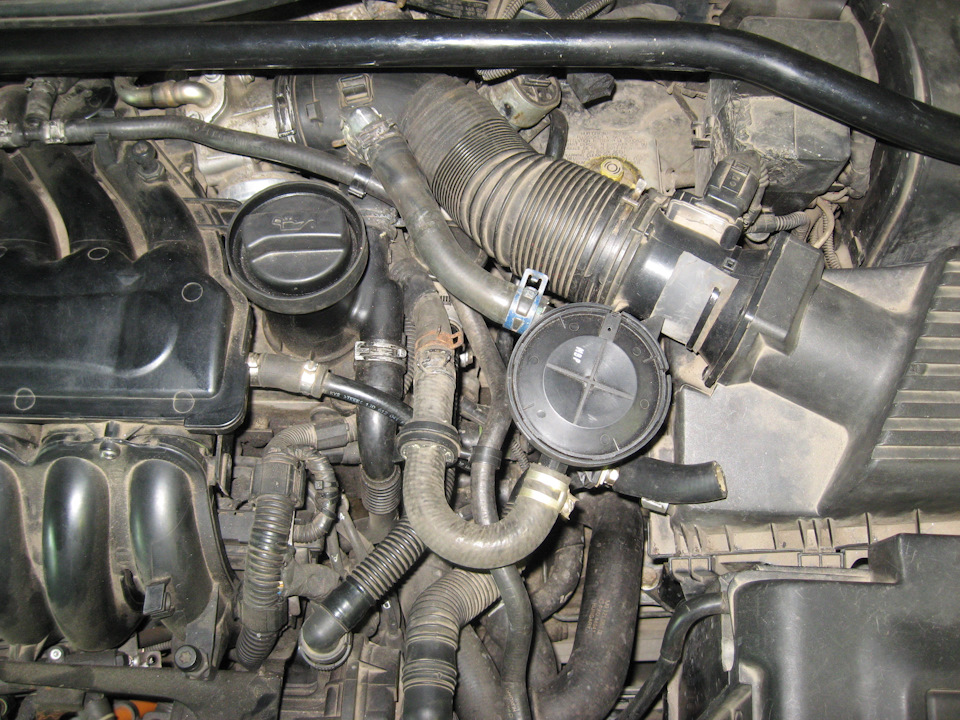

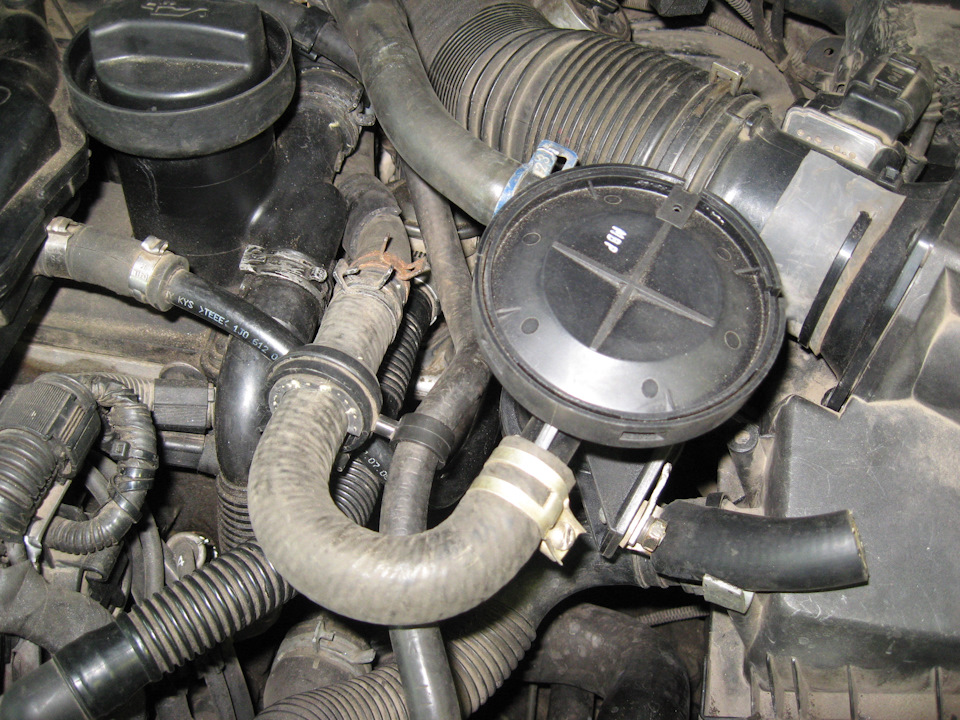

С таким вариантом установки помойки я проездил первую 1000 км.Явный плюс от установки помойки я заметил сразу же после выезда из гаража — машина однозначно стала лучше разгоняться на низких оборотах. Если до установки помойки приход мощи чувствовался после 3000 об., то с помойкой моща стала чувствоваться уже после 2500 об. Т.е. то, о чем писал Легионер и не только он, я тоже заметил.Однако я не увидел уменьшение аддитива, он как был примерно 10-12%, так и остался. Спустя 1000 км решил, что нужно убрать все-таки картерные газы из впуска полностью, как подсос воздуха и в итоге аддитив упал до 5%.Т.е. получается при рабочем клапане ВКГ на х.х. он должен прикрываться и сдерживать картерные газы (аддитив и будет падать), но при этом понятно что будет расти давление и поэтому будет давить немного масло. У меня после того как убрал картерные газы на улицу, давить масло вообще полностью везде перестало, даже вокруг маслозаливной баклушии на клапане избыточного давления (поросенке) наверно впервые за последние лет 5-6 образовалась сухая пыль. Обычно там у всех он в масле т.к. впускной коллектор внутри весь в масле из-за картерных газов.

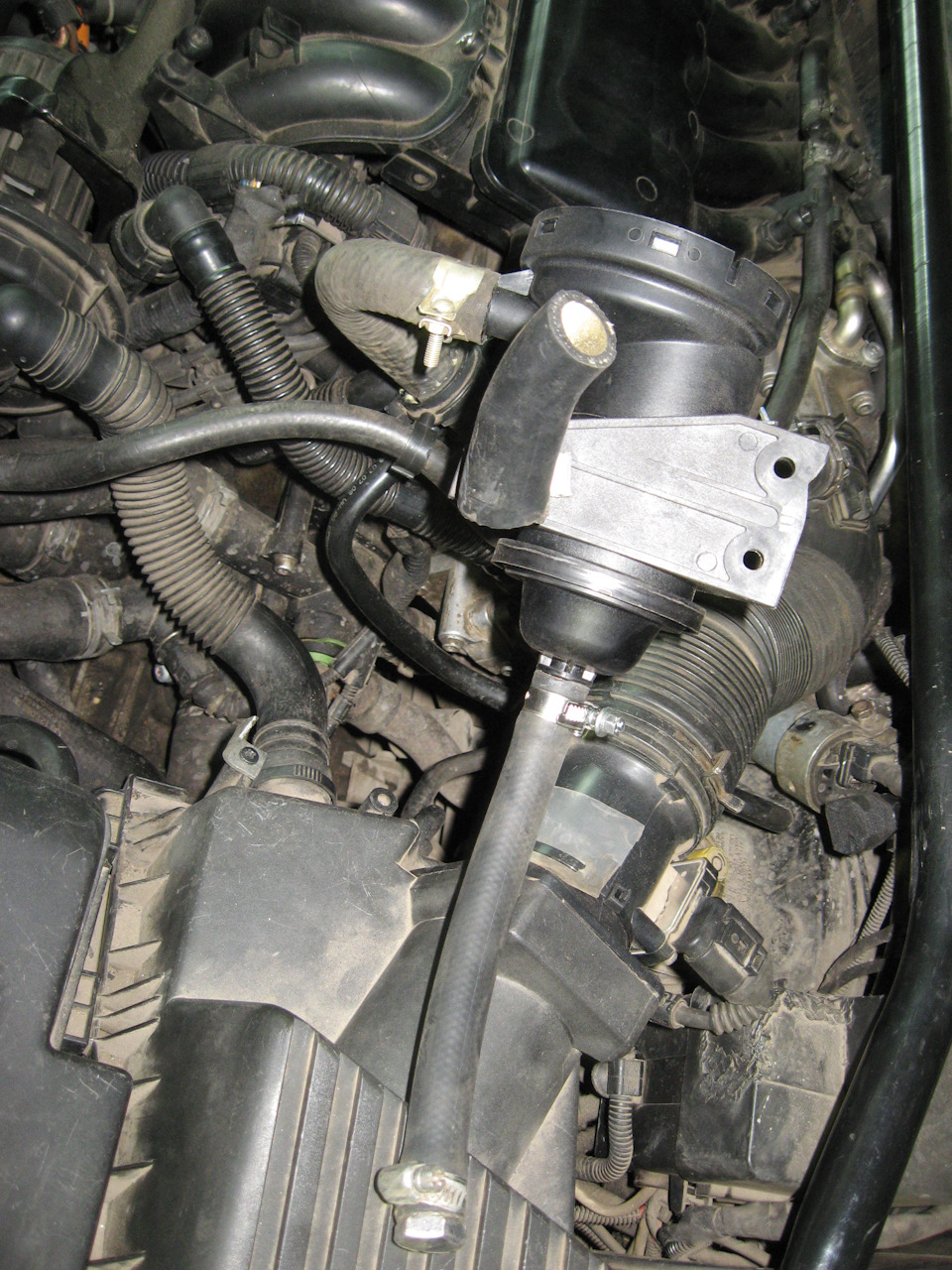

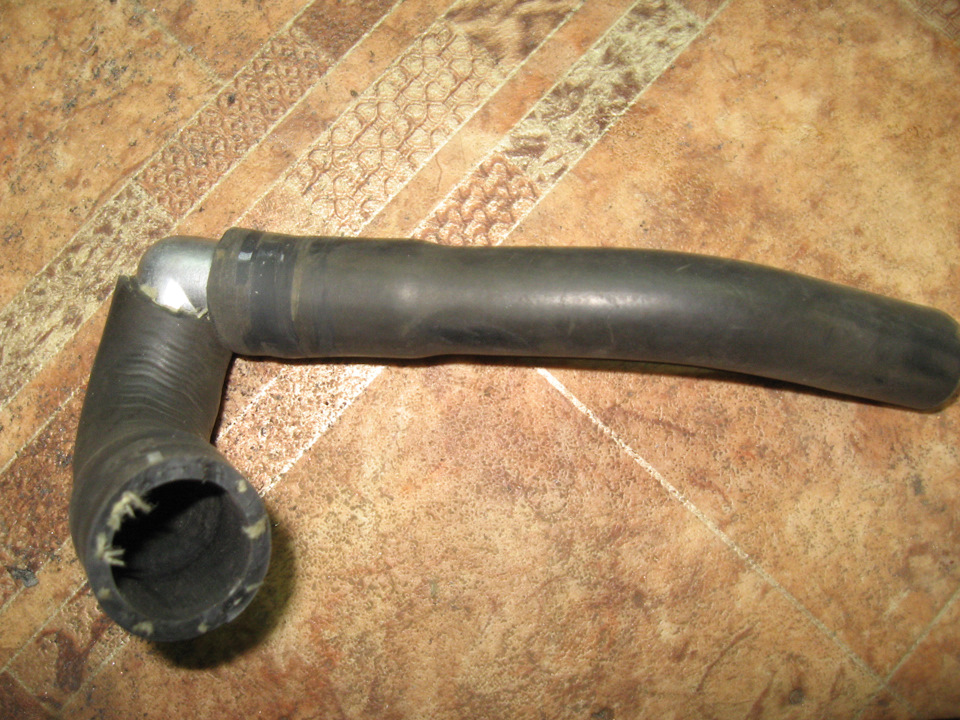

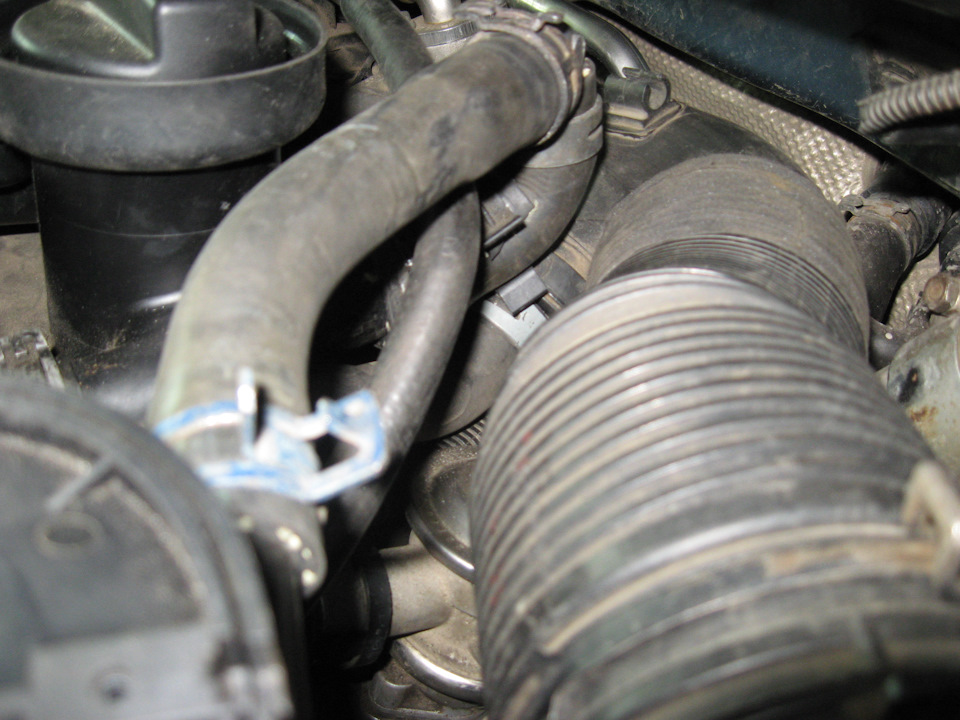

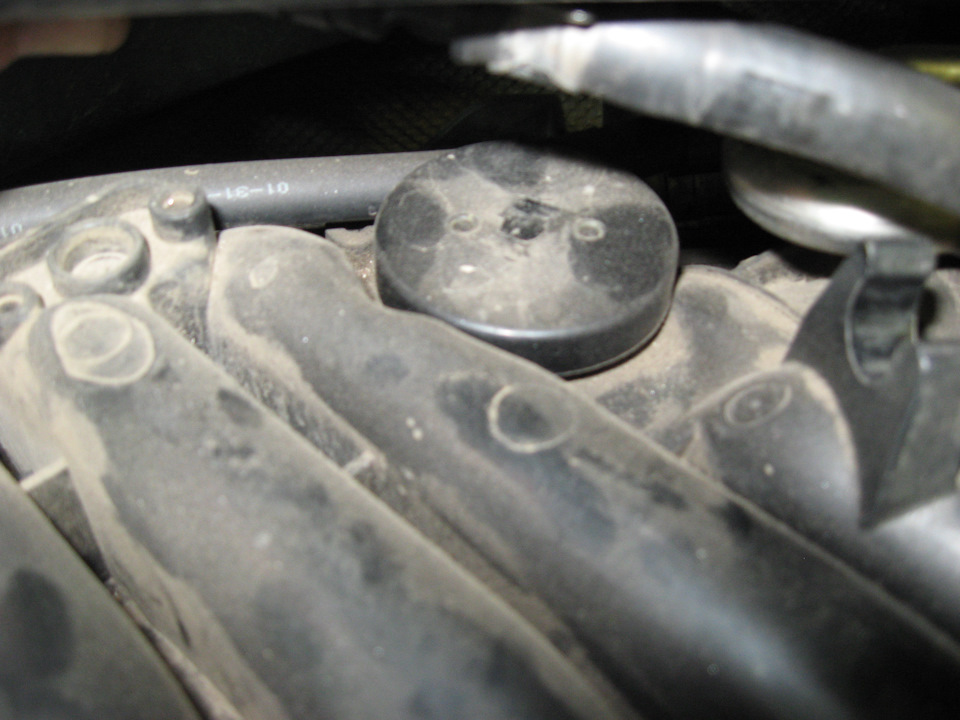

В итоге сейчас на впуск идет только чистый воздух и машина разгоняется даже с кондером намного лучше, чем ранее даже при температуре воздуха в тени +36 градусов. А аддитив и мультипликатив стали в норме.За 3000 км шланг входа в помойку, сама помойка и нижний выход для стоков в маслянистом налете, кторый думаю скоро начнет уже стекать, в выходном шланге все сухо и там только сухой картерный газ. Впуск же абсолютно сухой.

Price tag: 800 UAH Mileage: 192000 km

Маслоотделитель

Замена подшипника компрессора кондиционера Маслоотделитель поставляется с маслоспускным вентилем.  

Маслоотделители, мас-лособиратели, грязеуловители, отделители жидкости, теплообменники фреоновых установок, отделители воздуха, концентраторы рассола и другие вспомогательные аппараты монтируют на стенах, колоннах, перекрытиях и других конструктивных элементах зданий.  

Маслоотделитель 7 является несущей конструкцией. В нижней части маслоотделителя находится маслосборник.  

Маслоотделитель 1 является несущей конструкцией.  

Маслоотделители устанавливают между компрессором и конденсатором. Они служат для отделения масла, увлекаемого парами агента из компрессора. Это уменьшает поступление масла в испаритель и конденсатор и улучшает работу последних. Отделение масла в маслоотделителе происходит главным образом за счет изменения направления и уменьшения скорости движения пара. Более полному отделению масла способствует также охлаждение паров в маслоотделителе.  

Маслоотделители устанавливаются перед конденсатором и служат для улавливания масла, уносимого из компрессора в нагнетательную линию. Отделение масла от пара происходит при резком изменении скорости и направления потока. Иногда в маслоотделители помещают насадку из колец Рашига или из металлической стружки, к поверхности которых прилипает масло, уносимое агентом.  

Маслоотделитель выбираем по диаметру нагнетательного патрубка компрессэра и проверяем скорость паров в аппарате.  

Маслоотделители, Для большинства современных холодильных машин маслоотделители поставляются в комплекте с компрессором и монтируются на общей раме. В существующих, ранее смонтированных, установках применяются барботажные аело-отделители, которые заполняются аммиаком. Пары аммиака проходят в конденсатор через слой жидкого аммиака.  

Маслоотделители, использующие такие чисто механические методы маслоотделения, улавливают от 40 до 65 % масла, захваченного паром. Остальная часть масла уносится с рабочим телом в теп-лообменные аппараты.  

Маслоотделитель с промыванием газа и схема его включения показаны на фиг. Маслоотделители такого типа устанавливают так, чтобы выходное отверстие патрубка /, через который подается пар в маслоотделитель, находилось на 125 — 150 мм под уровнем жидкости в сосуде. Так как маслоотделитель и конденсатор соединяются паровыми и жидкостными трубами, то они оказываются как бы сообщающимися сосудами.  

Максимальные пролеты между креплениями трубопроводов в м.  

Маслоотделители и маслособиратели монтируют на кронштейнах, заделанных в стены, или на бетонных тумбах, к которым их прикрепляют болтами. Отделители жидкости устанавливают на кронштейнах с прокладкой резины толщиной около 10 мм, под опорные лапы. Линейные и дренажные ресиверы устанавливают на бетонных тумбах. Правильность установки вспомогательного оборудования проверяют по отвесу в двух плоскостях, а ресиверов — по уровню. Регулирующую станцию крупной установки монтируют с предварительной разметкой осевых линий для коллекторов, которые закрепляют на каркасе хомутиками. Затем устанавливают запорные и регулирующие вентили и размечают на панели щита отверстия для пропуска удлиненных шпинделей.  

Маслоотделитель с мокрой и сухой камерами.  

Маслоотделители устраивают из железобетона, кирпича или бутового камня.  

Маслоотделители, использующие такие чисто механические методы маслоотделения, улавливают от 40 до 65 % масла, захваченного паром. Остальная часть масла уносится с рабочим телом в тег-лообменные аппараты.  

Основные характеристики

Марка: BMW КПП: автомат / механика
Модель: X1 Кузов: седан, купе, универсал
Год выпуска: 2009 Питание: бензин / дизель
Объем двигателя: 1985 см³ Привод: задний

–>

Добрый день, Друзья!

Хочу поделиться с вами опытом изготовления маслоуловителя и фильтра картерных газов своими руками, на примере автомобиля ВАЗ 21102 2000 года выпуска.

Для начала небольшое отступление, для тех кто не в курсе для чего нужна данная доработка.

Многие автовладельцы, как отечественных автомобилей так и иностранного производства с большим пробегом не раз обращали внимание на масляные отложения в виде пластилиново-липкой массы (которая появляется при выходе картерных газов с капельками масла, по причине износа маслосъемных колец, из «сапуна») во впускном тракте, а так же на дроссельной заслонке, впускном коллекторе, клапане холостого хода, также масло стекает и в воздушный фильтр через датчик массового расхода воздухат (ДМРВ), что может повлечь за собой выход из строя ДМРВ (стоимость замены порядка 2500-3000 рублей). И так, если вам надоело мучиться с проблемами холостого хода и постоянно проводить профилактические работы по чистке впускного коллектора, дроссельного узла и менять различные датчики, что во-первых, не каждый сможет сделать из-за отсутствия знаний, а во-вторых на это нужно много времени, инструмент и конечно же деньги

В общем чтобы избежать всего выше сказанного, можно поставить фильтр картерных газов или маслоуловитель, которые также можно купить в магазине тюнинга по довольно приличной цене, а можно сделать самому. На последнем, то есть изготовлении маслоуловителя (маслоуловителя картерных газов) мы подробно и остановися.

Итак, для изготовления фильтра картерных газов нам понадобится:

– шланг, диаметром примерно схожий со шлангом системы отопления салона и длиной около 25-30 сантиметров;

– фильтр тонкой очистки топлива без отстойника для карбюраторных автомобилей,

– пластиковый хомут на фильтр.

Сначала отсоединяем шланг от клапанной крышки и от впускного тракта, на отверстие оставшееся во впускном тракте нужно сделать любую заглушку (я брал технологическую заглушку от нового ВУТ), затем берем шланг нужной длинны(зависит от места расположения фильтра), я брал около 30 сантиметров, чтобы фильтр был на уровне корпуса воздушного фильтра, одеваем его на штуцер клапанной крышки и фиксируем при помощи хомута, дальше из корпуса фильтра тонкой очистки топлива, нужно достать фильтрующий элемент и одеть его на шланг, закрепив пластиковым хомутом.

Теперь при выходе картерных газов масло будет оставаться внутри фильтра.

Поговорим про маслоуловитель, в отличие от фильтра картерных газов это более сложная система, но картерные газы будут продолжать идти во впускной трак как и предусмотрено заводом изготовителем, только уже очищенные.

Что нам потребуется: три пластиковых бутылки (1литр – 2шт., 0.5литра-1шт.), четыре металлических мочалки для мытья посуды, кусок поролона.

А теперь по порядку.

Вот таким образом мы делаем маслоуловитель и фильтр картерных газов на ваз

Ольга и Дмитрий из Нижнего Тагила

Всем привет уважаемые подписчики и посетители сайта, сегодняшняя статья будет о маслоуловителя для Таврии. Скажу по секрету этот девайс я сделал уже давно, но написать о нем смог только сейчас, после того как проанализировал его работу.

Итак, что же такое маслоуловитель, или как его еще называют в народе маслопомойка?

Все уже наверное стыкались с проблемой что карбюратор после чистки регулярно загрязняется, двигатель работает хуже, а свечи ну просто на просто чернеют, хоть сальники и маслосъемные кольца целы. Также в так называемой кастрюле над карбюратором постоянно собирается белая пена и масло, все это попадает в нее из камеры картерных газов в крышке головки двигателя (см. фото ниже). В конструкции автомобиля Таврия, кастрюля и крышка напрямую соединены шлангом, по которому и летит вся гадость в сердце нашего железного коня. В иномарках используют такую вещь как маслоуловитель – это устройство, которое отделяет масло из потока картерных газов, тем самым фильтруя его.

У меня проблема с загрязнением карбюратора была очень большим геморроем, так как белая пена всегда была в кастрюле, и соответственно масло также, очень неприятно когда машина находится в таком состоянии. Фото этого ужаса можете посмотреть ниже. Соответственно от подобного работа двигателя идеальной или хотя бы стабильной быть не может.

Долго я мучился с этим, менял масло, грешил на конденсат внутри двигателя и т.д., но в июня этого года решил сделать маслопомойку.

Поставив сидения Recaro в тот день, занялся созданием маслопомойки своими руками. Для удобства создам небольшой список деталей, которые нам потребуются для нашей маслопомойки.

Из теории вентиляции картера

При работе двигателя внутреннего сгорания в картер всегда поступает некоторое количество газов из камеры сгорания. В новом двигателе это в основном топливовоздушная смесь, просачивающаяся из цилиндра на такте сжатия, но по мере износа начинают преобладать отработавшие газы (попадающие на такте расширения).

На подавляющем большинстве тойот 90-х годов применяется одна и та же схема вентиляции картера, использующая регулируемый клапан PCV «переменного сечения». В отличие от старой системы с каналами постоянного сечения, ее производительность находится в большем соответствии с объемом образующихся картерных газов.

в

Как и обычно, в системе PCV картерные газы подсасываются во впускной коллектор создающимся в нем разрежением. Но их количество фактически обратно пропорционально разрежению — максимально на режимах полной нагрузки и минимально на холостом ходу. В некотором роде компенсация этой разницы и возложена на клапан PCV.

Если двигатель выключен

, то под действием основной пружины клапан полностью закрыт и газы из картера не поступают во впускной коллектор. Аналогично клапан действует при обратной вспышке («выстреле во впуск»), чтобы пламя не прошло в картер, где оно может поджечь концентрированные пары топлива (рисв ).

На холостом ходу и при замедлении

(принудительный холостой ход) образуется небольшое количество картерных газов, но разрежение в коллекторе велико. В результате золотник клапана полностью втягивается, преодолевая сопротивление пружин, и значительно перекрывает канал разрежения, так что, несмотря на полное открытие канала PCV, перепуск картерных газов минимален и на впуск не подсасывается лишний воздух со стороны фильтра (рисг ).

При движении с небольшой нагрузкой

золотник занимает промежуточное положение, позволяя перепускать более значительное количество газов (рисд ).

При ускорении и движении с большой нагрузкой

количество картерных газов велико, так что золотник занимает положение, при котором канал разрежения имеет максимальное сечение. Если количество образующихся картерных газов превышает пропускную способность клапана PCV, часть их отправляется через вентиляционный шланг в корпус воздушного фильтра и далее на впуск (рисе ).

Само собой разумеется, состояние системы вентиляции отражается на работе двигателя в целом. Забитый клапан PCV нарушает расчетные параметры поступления воздуха на впуск, что может приводить к переобогащению смеси, а работа системы только через оставшийся вентиляционный шланг ведет к появлению масла в воздушном фильтре и коксованию дроссельной заслонки. Забитый вентиляционный шланг при работающем клапане PCV приводит к возникновению в картере повышенного разрежения и увеличивает расход масла на угар. Если оба канала вентиляции забиты (пережаты, обмерзли), то создающимся в картере избыточным давлением в лучшем случае выбивает масло (например, через отверстие для щупа), а в худшем — выбивает сальники двигателя.

Краткая проверка состояния системы PCV выполняется следующим образом:

  • Запустите и прогрейте двигатель.
  • Перемкните выводы TE1 и E1 диагностического разъема DLC1.
  • Дождитесь стабилизации частоты вращения холостого хода.
  • Пережмите вакуумный шланг между клапаном PCV и впускным коллектором.
  • Если система функционирует относительно исправно, то частота вращения должна упасть примерно на 50 об/мин.

Евгений Е., Москва (с) «Легион-Автодата»

сапун ваз 2112 16 клапанов — здраствуйте. взарание спасибо . у меня ваз 2112 — 22 ответа

В разделе Сервис, Обслуживание, Тюнинг на вопрос здраствуйте. взарание спасибо . у меня ваз 2112 заданный автором Попросить лучший ответ это Может перегрел и кольца залегли.

Ответ от 22 ответа Привет! Вот подборка тем с ответами на Ваш вопрос: здраствуйте. взарание спасибо . у меня ваз 2112Ответ от Alexander Sudorginперелил маслоОтвет от ЕвровидениеНа верхней плоскости головки закрепляют детали привода клапанов, которые закрывают крышкой с колпаком. На колпаке смонтирован сапун . Он сообщает полость картера с атмосферой. Сапун необходим для предотвращения выдавливания масла через уплотнения картера проникающими из цилиндров газами. Через сапун выходят наружу воздух и газы, прорвавшиеся из цилиндров в картер. Если после остановки двигателя давление остывшего в нем воздуха стало ниже атмосферного, воздух входит в картер снаружи через сапун. Проволочная набивка, смоченная маслом, очищает воздух от пыли. В некоторых двигателях сапун расположен на боковой стенке блока (со стороны камеры штанг) или в крышке горловины для заливки масла в картер. Большинство автомобильных двигателей имеют принудительную вентиляцию картера.К нижней плоскости блок-картера прикреплён поддон, который служит резервуаром. Вообщем, проверь уровень масла))Ответ от Ashera?Это когда на ВАЗ 2112 стали ставить приоровский двигатель? 16 клапанов вовсе не означает что он приоровский. И как ты заметил это масло? Сапун гоняет газы в паук а не на воздухан. Там 2 сапуна . из какого гоняет? Скорее всего перегородка между кольцами на одном цилиндре лопнуло.Ответ от теософияПроверь систему вентиляции картера, там должен быть примитивный маслоотделитель, вот его и проверь в первую очередьсхем устройства двигателя в интернете полнопоэтому начни с изучения матчасти.

Система вентиляции картера двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 с впрыском топлива предназначена для эффективного удаления газов из его картера и дожигания их в камерах сгорания. В результате снижается выброс в атмосферу вредных веществ.

Устройство системы вентиляции картера двигателя 2111 (схема)

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Порядок работы системы вентиляции двигателя 2111

— На холостом ходу, при закрытой дроссельной заслонке картерные газы под действием высокого разрежения засасываются через сапун, его шланг под клапанную крышку на маслоотделитель. Далее, под действием того же разрежения, через тонкий шланг от клапанной крышки на штуцер с жиклером в дроссельный узел, под дроссельную заслонку и далее в камеры сгорания (малая ветвь). Жиклер ограничивает количество картерных газов, поступающих на холостом ходу, так как может нарушиться нормальная работа на этом режиме.

— На рабочих и мощностных режимах, когда дроссельная заслонка приоткрыта и требуется более эффективная вентиляция картера, картерные газы поступают также через сапун, его шланг, на маслоотделитель под клапанной крышкой двигателя. И далее уже засасываются через толстый шланг от клапанной крышки во впускную трубу до дроссельного узла (большая ветвь). Через тонкий шланг картерные газы практически не идут, так как при открытой дроссельной заслонке разрежение за ней сильно падает.

Неисправности системы вентиляции картера двигателя 2111

— Основная и наиболее распространенная неисправность системы вентиляции – это засорение. Засорение системы вентиляции картера может привести к негативным последствиям в работе двигателя автомобиля. Засориться могут шланги или маслоотделитель или жиклер в дроссельном узле.

Последствия могут быть следующие:

— нарушение нормальной работы двигателя на холостом ходу (увеличение шагов регулятора холостого хода больше нормального – обороты растут);

— течь моторного масла из-под сальников двигателя (так как в картере создается избыточное давление);

— загрязнение маслом воздушного фильтра двигателя и соответственно падение мощности плюс повышение топливного аппетита;

— загрязнение самого двигателя смолистыми отложениями.

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Система вентиляции картера двигателя

Как правило, поршни плотно прилегают к стенкам цилиндров в двигателе за счет компрессионных и маслосъемных колец. Несмотря на такую конструкцию элементов поршневой группы, невозможно обеспечить полную герметизацию камеры сгорания. И некоторая часть газов сгораемого топлива все-таки прорывается в картер, за счет чего они и зовутся картерными газами.

При этом в зависимости от особенности конструкции двигателя только с одного цилиндра в картер может поступать 10-30 литров газа за одну минуту. Благодаря тому, что поршни перемещаются с высокой скоростью, происходит постоянное обогащение картерных газов частичками масла размером 0,1-2 мкм. Масляный туман образуется и за счет вращающегося коленчатого вала, который погружен в масляную ванну.

Сама проблема заключается в том, что скопление газов в картере приводит к увеличению давления, которое оказывается на смазочный расходный материал. И при отсутствии маслоотделителя картерных газов это приводит к увеличению давления внутри системы смазки, и масло давит на слабые участки, коими являются сальники и уплотнители. В результате не избежать утечки масла, и наступает масляное голодание двигателя.

Делаем маслоотделитель своими руками. Пошаговое руководство

Идея сделать из доступных материалов маслоотделитель своими руками по-своему хороша и достаточно легко воплощается в жизнь. У человека, ездящего на не новой машине, со временем обязательно появляется озабоченность картерными газами, поскольку вероятность их попадания в дроссельный узел с каждым километром возрастает.

Да и без этих форс-мажорных обстоятельств пресловутые газы сильно загрязняют и турбину, и воздуховоды, и кулер. А появляющийся в выхлопе дымок заставляет невольно дергаться и подозревать дополнительные проблемы в движке. Итак, если вы заметили эти неприятные признаки, лучший вариант устранения – маслоотделитель.

Его можно, конечно, купить и заводской. Но у штатного есть свои недостатки (кстати, помимо цены в $60-100): объем большинства маслоотделителей маловат и они в массе своей не подлежат разборке и ремонту. А как же их чистить от того, что они улавливают?

Сделать маслоотделитель своими руками обойдется в копейки. Так что для людей, привыкших не очень-то разбрасываться деньгами, первый плюс – довольно большая экономия средств (особенно, если учесть тот фактор, что данный прибор не будет у вас, так сказать, почти одноразовым). И второй ощутимый плюс – то, что сделать его можно любого запланированного размера, лишь бы влез на отведенное ему место. И с чисткой также практически никаких проблем не предвидится, потому что он будет запланировано разбираться.

Уже только поэтому можно задуматься о том, как собственноручно в домашних условиях соорудить маслоотделитель. Но давайте расскажем обо всем по порядку!

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Подробнее о маслоуловителях JTlab

Маслоуловитель (маслопомойка) — это устойство для конденсации паров масла из картерных газов двигателя. Предназначены маслоуловители для отсеивания (конденсации) паров масла и последующего их сбора или слива в масляную систему ДВС.На большинстве обычных двигателей картерные газы подаются напрямую на впуск ДВС или впуск турбины для ТУРБО двигателей. В таком случае масло конденсируется во впускном коллекторе, каналах ГБЦ, холодной части турбины, пайпинге, интеркулере, датчиках и дроссельной заслонке. На тонкий слой масла с течением времени прилипает мелкодисперсная пыль и через несколько десятков тысяч километров все детали впускной системы покрываются слоем густой смеси масла и пыли. Такая схема имеет массу серьезных минусов — масло снижает эффективность интеркулера, приводит к загрязнению турбины, впуска, каналов ГБЦ, пайпинга, приводит к проблемам в работе дроссельной заслонки, регуляторов холостого хода, ухудшает показания датчиков, но главное — масло может провоцировать детонацию, что является катастрофой для ДВС.

На мощных тюнинговых АТМО и ТУРБО двигателях устанавливают маслоуловители (маслопомойки), которые отделяют масло от картерных газов, устраняя все недостатки системы. При такой схеме картерные газы с парами масла сначала попадают в сепаратор (маслопомойку), где за счет различных физических принципов и особенностей конструкции масло отделяется от потока газов. После разделения масло стекает обратно в картер двигателя, а «сухие» ядовитые картерные газы подаются на впуск и дожигаются в двигателе. Более того, на большинстве заводских двигателей используется система положительного давления в картере ДВС, это значит, что при движении поршня вниз, ему приходится преодолевать силу этого давления, такое положение дел увеличивает потери и снижает эффективность ДВС. Маслопомойки открытого и закрытого типов решают и эту проблему. Маслопомойка открытого типа — это сепаратор масла, картерные газы из которого удаляются напрямую в атмосферу, маслопомойка закрытого типа подает картерные газы обратно в двигатель для их сжигания ( экологически чистый тип ).

Обычно, маслопомойкой считается просто банка со штуцерами, пустая внутри, такой тип работает плохо и всего лишь собирает конденсат воды и масла, зимой маслопомойки такого типа использовать опасно.

Мы уже не один год ведем работу над собственной конструкцией маслопомоек. Наши ранние конструкции прекрасно работали круглый год на ТУРБО и АТМО двигателях, не требовали обслуживания и периодического слива конденсата, удаляли до 90% масла из картерных газов. Но как только мы стали собирать двигатели под высокий наддув 2+ бар , вопрос качества и производительности маслопомойки встал с новой силой.

Новая конструкция высокопроизводительной маслопомойки разрабатывалась с применением CAD технологий, включая моделирование процессов течения потока газов и конденсации масла / воды. Благодаря этому была разработана особая конструкция внутренней структуры маслопомойки, которая сохраняет в себе низкое сопротивление потоку газов и высокую эффективность сепарации, позволяя улавливать до 95-98% масла из картерных газов.

На фото ниже несколько картинок с визуализацией процессов сепарации масла внутри нашей маслопомойки.

Как сделать самому маслоуловитель картерных газов?

Поршневой двигатель внутреннего сгорания нуждается в отводе картерных газов, которые имеют в своем составе пары масла. Оно попадает в дроссельный узел и в камеру сгорания и забивает поверхность дроссельной заслонки, поршни, цилиндры, свечи зажигания. Чтобы загрязнения маслом не было, требуется маслоотделитель. Особенно актуальна проблема для подержанных авто с немалым пробегом.

Чтобы не подвергать свой автомобиль (турбину, воздуховод, кулер) риску засорения маслом, придется купить маслоотделитель. Недостаток покупного маслоотделителя в том, что его объем маловат, и большинство штатных маслоотделителей не разбираются и не ремонтируются. Практичнее сделать самодельный маслоотделитель.

Попытаемся разобраться, как сделать маслоуловитель в своем гараже.

Что такое маслоотделитель, его функция в автомобиле

Для начала выясним, что такое маслоотделитель.

Маслоотделитель – это устройство, которое отделяет масло в сжатом газе. Благодаря маслоуловителю пары масла не проникают в камеру сгорания мотора и уменьшают образование сажи.

Важно! Если пробег авто приближается к 60-80 тысячам км, рекомендуется менять маслоподающую трубку (она часто закоксовывается и препятствует подаче масла в турбокомпрессор) вместе с турбокомпрессором. Если это не делать, то может повредится вал турбины и полетят подшипники

Теперь рассмотрим, как работает маслоотделитель. Есть 2 способа отделения масла от газов:

· Лабиринтный способ отделения (успокоитель). При этом способе движение картерных газов замедляется. Благодаря этому большие капли масла остаются на стенках и стекают в картер мотора.

· Циклический способ отделения. Проходя через такой маслоотделитель, газы подвергаются вращательному движению. Центробежные силы заставляют капли масла осесть на стенках маслоуловителя, а потом они стекают в картер мотора. Чтобы не было турбулентности картерных газов, применяется выходной успокоитель лабиринтного типа

Здесь масло окончательно отделяется от газов.

Обратите внимание! Современные движки снабжены маслоотделителем комбинированного типа

Материалы и инструмент для создания маслоулавливателя

Маслоуловитель картерных газов можно сделать своими руками. В результате вы получите несколько выгод сразу: он обойдется вам гораздо дешевле покупного, маслоуловитель картерных газов будет многоразовым, и вы сможете его разбирать и чистить (в отличие от одноразового покупного), прибор можно сделать любого размера, который вам подходит.

Разберемся, что надлежит подготовить для конструирования маслоуловителя:

Емкость. Можно использовать канистру от тормозной жидкости, металлический бачок от гидроусителя на «Волгу», пластиковые канализационные трубы

Обратите внимание! Металлический бачок прослужит дольше пластикового (пластик под действием высоких температур часто «ведет»). 2 шланги

4 хомута для шлангов. 4 металлические кухонные мочалки.

  • Крепеж для фиксации маслоуловителя.
  • Трубка (диаметр 14 мм). Ее можно сделать из ручки ручного насоса.

Как сделать маслоотделитель своими руками

Теперь ознакомьтесь с алгоритмом конструкторских работ по изготовлению маслоотделителя картерных газов своими руками:

· Разберите бачок от ГУРа. Фильтр и пружину можно выбросить. Все остальное (сетку) добавляем к подготовленным материалам.

· Вставьте трубку в пустой бачок.

Важно! Трубка должна доходить до дна (картерные газы должны опускаться на самое дно). · Распустите металлические мочалки (у них появится объем) и заполните ими свободное место вокруг трубки в бачке

· Распустите металлические мочалки (у них появится объем) и заполните ими свободное место вокруг трубки в бачке.

· Поставьте шплинт и наденьте на него шайбу. · В вынутой из старого бачка сетке сделайте дырку для вставленной трубки. Поставьте сетку на свое место в бачке.

· Закрутите крышку на бачке.

· Готовый бачок можно покрасить снаружи (его легче будет мыть).

· С дроссельной заслонки снимите патрубок и вычистите все, что внутри накопилось. Чистить можно очистителем для карбюраторов.

· Маслоотделитель закрепите на его месте под капотом

Важно! Маслоотделитель не должен болтаться, потому его можно притянуть резиновой или металлической петлей. · Подсоедините шланг к фитингу, который работает на вход

Если диаметр не совпадает, придется поставить переходник.

· На выходной фитинг выведите родной шланг машины. Все готово.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Принцип работы

При сгорании смеси из топлива и воздуха происходит резкое и сильное увеличение ее объемов. Это приводит к тому, что в камере внутреннего сгорания создается высокое давление, которое заставляет двигаться поршень к его нижней мертвой точке. Движение же поршня приводит в движение коленвал двигателя. Некоторая часть образованных при этом газов, проникая через просвет между кольцами и цилиндрическим зеркалом, попадает в полость под картерной крышкой. Здесь происходит их смешивание с масляными парами, что приводит к образованию давления.

Давление оказывает агрессивное влияние на уплотнительные кольца коленчатого вала, а также на прокладку, расположенную между крышкой поддона и каналом щупа масла.

Расширительный такт периодически повторяется в каждом из цилиндров. Это приводит к нагнетанию повторной порции газов. При недостаточно интенсивной вентиляции картера происходит накопление отработанных газов и постепенное выдавливание сальников коленвала.

Если не провести чистку системы вентиляции картера, не исключена возможность того, что газы выдавят масляный щуп и вытеканию масла из картера. Кроме этого, в картере происходит накопление таких элементов:

  • небольшая часть топлива, которое не успело сгореть;
  • мелкие частицы нагара;
  • влага.
