Шестерни грм ваз 2108 8 клапанов инжектор

Устанавливать разрезную шестерню стоит по 2м причинам:

1. На заводе, в процессе сборки большого количества двигателей, происходит небольшое отклонение в производстве моторов. Из за этих отклонений в деталях, значение ФГР одинаковых двигателей могут отличаться на 10 градусов, это составляет погрешность в рамках одного зубца на распределительной шестерни. Чтобы это компенсировать, нужно установить разрезную шестерню, с помощью которой можно изменить положение зубчатого венца относительно ступицы, которая имеет величину шага 0. У стандартной же регулировка вперед и назад на 1 зуб, а это шаг в 17 градусов по коленвалу, это и ведёт к потере мощности и крутящего момента. 2. При установке не стандартных распредвалов, которые имеют более высокий подъём кулачка и изменённый профиль, мощность поднимется,но если установить разрезную шестерню и правильно настроить ФГР, можно получить дополнительные 3-4% мощности.

Для примера можно рассмотреть оптимальные настройки фаз газораспределения для обеспечения промежуточного варианта. Нужно совместить максимальное перекрытие клапана с верхней мертвой точкой. Поворачиваем распредвал на нужные 8 градусов. Таким образом угол газодинамического наддува будет равен 88 градусам. (80+8), это реализует возможность лучше наполнять цилиндры на повышенных оборотах. Стоит уточнить, при более ранних открытиях впускных клапанов на средних и маленьких оборотах ухудшается наполнение цилиндров. Так как выпускные газы попадают в ресивер и обедняют новую воздушную смесь. Следовательно, когда мы уменьшили угол опережения открытия впускного клапана, мы улучшили горение смеси в режимах частичных нагрузок.

Фактическая проверка показывает, при правильной настройке ФГР мощность и момент поднимается до 3% от исходной мощности, при стандартном распредвале. Если настройку произвести до максимального увеличения мощности, можно увеличить мощность до 5%.

Стоит уточнить, если мотор восьми клапанный, то настроить можно только либо впускные клапаны, либо выпускные. На 16 клапанных двигателях возможно настроить и впускные и выпускные клапаны отдельно, тем самым можно увеличить мощность до 7%.

Ни для кого не секрет, что в своём штатном, то есть в серийном виде двигатель развивает далеко не всю мощность, на которую он способен. Можно по-новому настроить прошивку, но сильно изменить нагрузочную кривую не получится без снижения класса экологии. Можно купить «гоночный распредвал», чтобы установить его вместо штатного. Но тогда под новые фазы надо будет менять и прошивку… Рассмотрим, что получится, если применять только методы доступного тюнинга. Скажем сразу, на хэтчбеке ВАЗ-2114 увеличение мощности может составлять 20% и даже 25%, и речь идёт только о 8-ми клапанах. Растачивать клапанные каналы при этом не придётся.

Оставляем иллюзии в прошлом, и для этого смотрим одно видео.

Установка меток ГРМ ВАЗ-2108, 2109, 21099 с 8-ми клапанным двигателем

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Где находятся метки ГРМ на ВАЗ?

На 8-ми клапанном моторе ВАЗ один распредвал, на нём намного проще выставить метки, чем на двухвальнике. Разберём все возможные способы найти крайнее положение распредвала и коленвала.

Фото меток ГРМ ВАЗ 2108

На распредвале, как правило, есть метка на шкиве, такая небольшая риска, а на ГБЦ есть отлив, с которым должна совпасть эта метка, точнее даже не отлив, а выступ на щитке, с левой стороны, если смотреть спереди на двигатель и распредвал. Иногда этих меток не наблюдается, о том, как поступить в этом случае, рассказывается ниже.

Коленвал выставляется по метке на маховике, на коробке передач, возле двигателя сверху есть лючок, прикрытый резиновой заглушкой. Если снять заглушку, то там увидим риски на маховике и выступающий стержень с двигателя, которые должны совпасть.

На маховике нет ни направляющей, ни эксцентрика, какой стороной поставишь, той он и станет, хоть на 180 градусов разверни.

В таком случае можно поискать метку спереди двигателя- на шкиве и ответный прилив на маслонасосе на двигателе. Но это не на всех моторах такое, часто эта метка отсутствует. Как же поступить в ситуациях, когда метки не обнаружены? Начинается самое интересное, на самом деле, метки на этом двигателе не нужны, можно обойтись и без них.

Как выставить метки ГРМ на ВАЗ 2108, 2109, 2199, если нет меток?

Если ремень ГРМ ещё не снят и нужно просто убедиться в правильности установки меток ГРМ, выкрутите для начала свечи зажигания, чтобы было легче крутить коленвал.

Затем поставьте машину на домкрат, вывесив переднее колесо, включите передачу и вращайте вывешенное колесо,- это самый простой способ провернуть коленвал.

Заглянув в свечное отверстие, можно увидеть в каком положении находится поршень, а если всунуть туда отвёртку и потихоньку проворачивать коленвал, то можно легко поймать ВМТ, глядя на отвёртку.

Когда ВМТ данным способом определена, снимаем клапанную крышку и смотрим, как установлен распредвал, о том, как он должен стоять- чуть ниже.

Теперь приступаем к установке распредвала в нужное положение. Для этого нам понадобится снять клапанную крышку и смотреть, в какую сторону смотрят кулачки. В данном случае нам интересны не все кулачки, а только те, которые отвечают за первый цилиндр, так как мы будем выставлять ВМТ именно первого цилиндра.

Под клапанной крышкой мы увидим коленвал, а на нём много кулачков (всего 8, по 2 кулачка на цилиндр). Первые два кулачка- это и есть наш первый цилиндр. И нам надо выставить вал таким образом, чтобы эти два кулачка одновременно надавливали на клапана. Это будет ВМТ, перекрытие клапанов.

В это же время кулачки четвёртого цилиндра (два дальних кулачка) не будут давить на клапана, а будут смотреть вверх буквой V. Это и есть ВМТ. Прелесть в том, что распредвал сам правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит.

Теперь можно устанавливать коленвал.

Когда поршень предположительно достигнет верхней мёртвой точки, нужно вставить в свечное отверстие что-то длинное, например, отвёртку. Проворачивая на несколько градусов коленвал туда-сюда, можно поймать ВМТ, отвёртка вылезет на максимальную величину.

Всё, метки установлены, можно надевать ремень ГРМ.

Ремень ГРМ надевается сначала на коленвал, затем на распредвал, максимально натягивается с правой от звёздочек стороны, а с левой стороны натягивается роликом натяжителя.

Двигатель ВАЗ 2110 16 клапанов устройство ГРМ

Предлагаем подробную схему ГРМ 16-клапанного двигателя “десятки”. Замена ремня ГРМ у двигателя с двумя распределительными валами гораздо сложнее, чем у обычного 8-клапанного мотора. В устройстве ГРМ добавляется еще один шкив распредвала, дополнительный ролик ГРМ. При замене ремня на 16-клапанном моторе установить ремень нужно таким образом, что бы совместить метки шкивов распредвалов и метку шкива коленвала. Самое интересное, натяжной ролик который вам надо верно установить, что бы обеспечить нормальное натяжение ремня, может сместить метки при натяжении. Поэтому, если у вас нет опыта установки ремня на 16-клапанном двигателе ВАЗ-2110, то может понадобится довольно много времени, на то что бы понять, как это работает.

Перед установкой защитного кожуха ГРМ, вы должны точно убедится, что натяжной ролик достаточно подтянул ремень и метки точно совпадают. Если в не уверены в полном совпадении меток, лучше не собирать ГРМ дальше, лучше еще раз все проверить. Ведь если метки не совпадут, хотя бы на один зубец ремня ГРМ, двигатель вряд ли будет нормально работать, поскольку газораспределительный механизм будет разбалансирован.

Метод увеличения мощности 8 клапанного двигателя «с разрезной шестернёй»

Разрезная, то есть регулируемая шестерня в последнем проекте не использовалась. Устанавливать её лучше на «не втыковые моторы». Метод настройки:

1. Подвижную и неподвижную часть маркируют меткой, такой же как на стандартном шкиве;
2. Монтаж проводят в обычном порядке, выставив коленвал и механизм ГРМ по меткам (как при замене ремня), следует помнить и о верном моменте затяжки ремня;
3. Если в 4-м цилиндре впускной и выпускной клапаны открыты не «по максимуму», проводим регулировку: ослабляем наружные винты, и, удерживая внешнюю часть шестерни, правильно выставляем распредвал. Затягиваем фиксирующие винты.

Разрезная шестерня со снятыми фиксирующими винтами

Для чего нужна разрезная шестерня распредвала? Методика настройки

Соблюдение эффективных фаз газораспределения обеспечивает оптимальные характеристики силового агрегата. Разрезная шестерня распредвала дает возможность не ослабляя натяжения ремня ГРМ, изменить положение распредвала относительно коленвала. Причем шаг настройки калибруется на десятые доли градуса.

Для чего нужна разрезная шестерня?

Мощность и крутящий момент двигателя определяются: рабочим объемом, проходными сечениями каналов и длиной систем впуска и выпуска, фазы газораспределения (далее – ФГР) – периодами открытого и закрытого состояния клапанов, выраженные в градусах поворота коленвала относительно верхней и нижней мертвых точек (ВМТ и НМТ). ФГР обычно изображают в виде круговых диаграмм.

Монтаж разрезанной шестерни рекомендуется по 2 причинам:

1. При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10&deg по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0&deg, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17&deg по коленвалу. Как следствие – заметная потеря в мощности и моменте вместо предполагаемой прибавки.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту. Настройка такого на эффективные ФГР при помощи разрезанной шестерни добавляет еще 3% по мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.

2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.

4. В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

Распредвал 2108

Распределительный вал двигателя (2108, 21081, 21083) является частью его газораспределительного механизма (ГРМ). Он выполняет функцию привода клапанов, так как своими кулачками при вращении попеременно (в определенной последовательности) нажимает на их толкатели.

Помимо этого распредвал является приводом распределителя зажигания (трамблера) и бензонасоса.

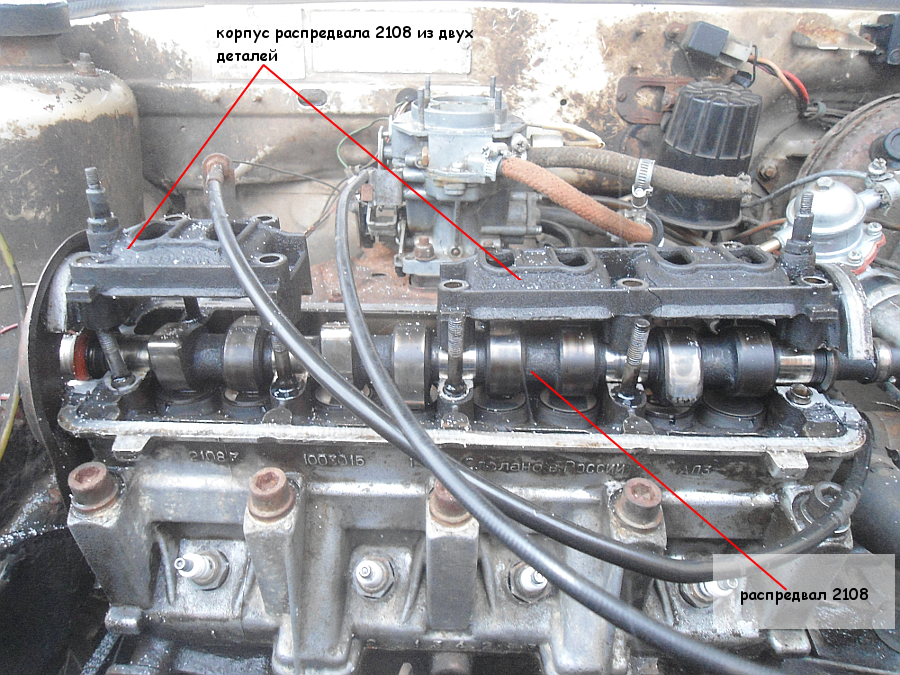

Устройство распредвала 2108

Распределительный вал двигателя — высокоточная деталь, отлитая из чугуна. Кулачки, шейки и поверхность под сальник вала для повышения прочности отбеливаются на глубину до 0,2 мм.

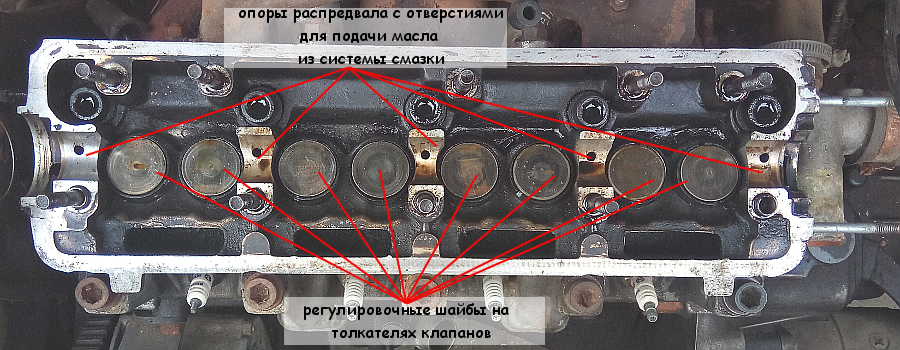

Распредвал имеет пять шеек для установки в опоры головки блока двигателя. Сверху он закреплен корпусом подшипников распредвала, состоящим из двух половинок и установленном на шпильки.

Помимо этого, для предотвращения осевого смещения, распредвал имеет упорный буртик, расположенный между торцом задней опоры вала и корпусом вспомогательных агрегатов. Так же на валу имеется эксцентрик привода топливного насоса. В торце вала выполнен паз для соединения с валом трамблера. На другом конце на шпонке устанавливается шестерня привода ГРМ закрепленная болтом.

Смазка распределительного вала производится под давлением через отверстия в опорах головки блока.

Размеры распределительного вала

Высота кулачков (впускного и выпускного) у распредвала 2108 9,0±0,1 мм. Диаметр шеек 24,915-24,931 мм.

Как работает распределительный вал

Распределительный вал вращается за счет привода на его шкив ремнем ГРМ от шкива на коленчатом валу. При этом он нажимает в определенной последовательности своими кулачками на толкатели клапанов заставляя их открываться. Положение распределительного и коленчатого валов относительно друг друга устанавливается по специальным меткам. В результате достигается своевременное открытие-закрытие клапанов на определенных фазах при работе двигателя (впуск-сжатие-рабочий ход-выпуск). Одновременно эта работа синхронизируется с работой распределителя зажигания (трамблера) так как он так же приводится в движение распредвалом. Соответственно искра на свечи зажигания проскакивает в нужный момент.

Помимо этого распредвал приводит в движение топливный насос (бензонасос) системы питания двигателя. Эксцентрик на валу воздействует на стержень толкателя.

Неисправности распределительного вала

Износ шеек распределительного вала

Износ поверхности под сальник

Износ опор распредвала в головке блока и корпусе

В результате износа опор распредвала (в корпусе и головке блока) происходит его биение, что негативно сказывается на работе клапанного механизма. Допустимое биение шеек распредвала 0,02 мм.

Как следствие повышенный шум из-под клапанной крышки двигателя, неустойчивые обороты холостого хода двигателя.

Применяемость распределительного вала 2108

На карбюраторных двигателях 2108, 21081, 21083 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 устанавливается распределительный вал 2108-1006015.

На инжекторный двигатель 2111 автомобилей ВАЗ 21083, 21093, 21099 в ряде случаев устанавливается распределительный вал 2110-1006015 или 2111-1006015, имеющий на конце штифт под датчик фаз (в ЭСУД с двумя датчиками кислорода под нормы Евро-3).

Тюнинг распределительного вала 2108

Самый простой — замена на распределительный вал 2110 с большими кулачками (впускной-9,6±0,1 мм, выпускной-9,3±0,1 мм) и иными углом развала кулачков и и высотой подъема позволяющими увеличить динамические характеристики автомобиля (улучшенный разгон и повышенную скорость передвижения). При этом теряется приемистость двигателя на «низах», его приходится крутить до больших оборотов. что снижает ресурс.

Более сложный — установка разрезной шестерни, позволяющей самостоятельно изменять фазы газораспределения и добиваться от двигателя либо скорости, либо приемистости на «низах», по желанию.

Примечания и дополнения

Что такое отбеливание шеек и кулачков распредвала? Отбеливание — процесс придания повышенной твердости элементам чугунной детали путем нагрева и последующего резкого охлаждения. Деталь приобретает повышенную твердость (на отбеленных участках образуется белый чугун-цементит), но вместе с тем хрупкость.

Еще статьи по газораспределительному механизму двигателя 21083 (2108, 21081)

Демонтаж распредвала ВАЗ 2106

Для проведения ремонтных работ или замены распределительного вала на «шестёрке» нужно подготовить следующие инструменты:

• головки на 17 и 13 мм;
• трещоточную рукоятку;
• вороток;
• удлинитель;
• рожковый или накидной ключ на 13 мм.

Демонтаж узла проводим в такой последовательности:

1. Снимаем крышку клапанов с ГБЦ.

Когда я провожу ремонтные работы с распредвалом после того, как он будет снят с ГБЦ, головку накрываю чистой ветошью и прижимаю её, например, инструментом. Это предотвращает попадание различного мусора как в каналы смазки, так и на поверхность рокеров. Особенно актуальна защита открытой части двигателя при ремонте под открытым небом, поскольку ветром может нанести немало пыли и мусора, с чем я неоднократно сталкивался. Новый вал перед установкой в корпус также протираю чистой тряпочкой.

Роль разрезной шестерни в конструкции распредвала двигателя

Сама шестерня распредвала предназначена для передачи вращающего момента с коленчатого вала двигателя на распределительный вал ГРМ посредством ременной или зубчатой передачи.

Такая шестерня выполняется из металла и не имеет подвижных частей, так как сама является ею. Разрезная же шестерня выполняется из двух частей, которые могут перемещаться относительно друг друга. Она позволяет менять положение распределительного вала, не затрагивая при этом, натяжение ремня или цепи ГРМ, то есть оставляет не подвижными все остальные части.

Чтобы понять назначение такой шестерни, необходимо вспомнить, какие факторы влияют на мощность работы любого мотора. Под этими факторами понимаются: сечение и длина специальных каналов, по которым осуществляется подача топлива и выпуск отработавших газов, а также фазы газораспределения. Ими называют те момента времени, при которых клапана находятся в открытом или закрытом состоянии. Для облегчения восприятия данного определения составляется специальная круговая диаграмма, на которой изображаются эти фазы относительно коленчатого вала.

Итак, разрезная шестерня устанавливается в двух случаях:

Разрезная шестерня позволяет изменить фазы газораспределения и свести такую погрешность к минимуму, а значит, увеличить эффективность работы мотора, подняв его мощность.

Зачем устанавливать разрезную шестерню

Существует две основных причины, по которым целесообразно заменить штатную шестерню на разрезную.

Прежде всего, в процессе изготовления и сборки деталей на заводе ВАЗ допускаются некоторые отклонения от проектных размеров. Вследствие этого, даже в двигателях одной серии (например, ВАЗ-2108 или ВАЗ-2112) положение распредвала относительно коленвала может колебаться в пределах 10 градусов (это соответствует одному зубу на штатной шестерне) как в сторону более раннего, так и в сторону более позднего зажигания. В результате страдают мощностно-динамические характеристики силового агрегата.

Видео – Монтаж шестерни на ВАЗ 2108

Чтобы добиться увеличения мощности на определенных оборотах, можно проделать следующие операции:

1. Ослабьте болты разрезной шестерни и поверните распределительный вал в ту же сторону, в которую вращается коленчатый. Таким образом, происходит смещение фазы газораспределения: впускной клапан будет открываться позже, а соответственно и позже закрываться. Данная настройка позволяет вам добиться увеличения тяги двигателя, при работе на низких оборотах или близких к средним.
2. Если повернуть распределительный вал против движения коленчатого вала, то получится, что клапан будет открываться раньше, а значит, камера сгорания получит больше смеси, если мотор будет работать на повышенных оборотах. Таким образом, можно очень сильно поднять мощность двигателя, но не максимальную скорость.
3. Выполняя данную регулировку, не стоит слишком сильно увлекаться этим процессом. Дело в том, что работа распредвала циклична, а значит, слишком большой угол его порота может и вовсе погубить двигатель. Допускается регулировка в диапазоне от 3 до 4 градусов по окружности, что равняется, примерно, половине зуба шестерни.
4. Если ваш автомобиль оснащен карбюраторным двигателем, то после каждой регулировки необходимо снова правильно выставлять угол опережения зажигания. Дело в том, что трамблер таких двигателей имеет механическую связь с распределительным валом, а значит, его смещение обязательно ведет к сбросу настроек системы зажигания.

Что касается 16-ти клапанного двигателя, то тут тоже ничего нет сложного, однако состав действий немного меняется:

1. Вначале, 1 и 4 цилиндр устанавливаются в верхнюю мертвую точку, а после этого необходимо надеть ремень ГРМ. Естественно, перед этим необходимо установить новые шестерни и сделать на них такие же метки, как и старых.
2. Для регулировки в этот раз вам понадобится специальный индикатор, который выполнен в виде часов. Каждый из них устанавливается на специальной планке, установленной в клапанном механизме двигателя.
3. Когда поршень находится в верхней мертвой точке, данные индикаторы должны показывать перекрытие клапанов. Такая величина отображается в виде чисел и должна равнять нулю. Если этого не произошло, то производится регулировка положения распределительных валов в соответствии с инструкцией выше.

Данный принцип применяется и для двигателя «Жигулей». Для этого также устанавливают планку и выставляют 1 и 4 цилиндры на их верхнюю мертвую точку. После этого происходят точно такие же регулировки.

Вот зачем нужна разрезная шестерня распредвала ВАЗ. Как видите, с установкой такой детали справится любой автолюбитель, имеющий базовые представления о принципе работы двигателя внутреннего сгорания.

Цепь ГРМ ВАЗ 2106: характеристики

Как вы знаете, на шестерки устанавливались различные модификации двигателей. У них основное отличие – это рабочий объем, следовательно, будут различия и в мелочах. В частности, цепи газораспределительного механизма имеют различную длину и количество зубьев. Посмотрите таблицу:

Двигатель	Число звеньев цепи ГРМ	Длина цепи
ВАЗ 2101, 05, 011	114	—
ВАЗ 2103-2106	116	495,4..495,8 мм

При покупке новой цепи обязательно удостоверьтесь в том, что она подходит для конкретно вашего двигателя. Возьмите новую цепь ГРМ и посмотрите на ее крайние звенья. Если они одинаково расположены, то цепь имеет 116 звеньев, если по-разному, то 114. Как видите, считать каждое звено и проводить замер длины новой цепи нет смысла. Для пояснения взгляните на фото:

Обратите внимание, что при эксплуатации автомобиля происходит увеличение длины цепи. Особенно это заметно, когда она прослужила более 100 тыс

км. По сути, это не растяжение, а появление люфтов в сочленениях звеньев – шарниры разрушаются и общая длина цепи ГРМ ВАЗ 2106 увеличивается. Нужно отметить, что при увеличении длины до 499,5 мм, нужно заменять цепь. Это максимальный размер, дальше она может просто порваться.

Допустим, у вас есть несколько цепей, причем вы точно уверены, что одна новая, а остальные уже были в употреблении. Но не знаете, какая именно новая. Что делать? Возьмите ее плашмя, как показано на рисунке. Провисание новой не должно быть более 10 мм. Если же она была в употреблении, то эта характеристика будет вдвое больше. В том же случае, если необходимо оценить состояние цепи без снятия, необходимо:

Если не удается совместить все эти метки – например, первый пункт выполнили, а метка на шкиве коленвала находится миллиметрах в 10 от риски, либо больше, то цепь пришла в негодность и требуется ее замена. И, конечно же, при появлении повреждений – трещин, сколов, на цепи ГРМ, обязательно проводится ее полная замена.

Причины для установки

Как считают специалисты, есть две причины установки разрезной шестерни распредвала, которые являются самыми важными. Учтите тот факт, что не имеет смысла устанавливать «голый» тюнингованный распредвал без наличия разрезной шестерни.

Итак, давайте рассмотрим эти причины.

1. Собирая штатный двигатель автомобиля, производитель позволяет отклоняться от чертежей. Из-за этого основные характеристики двигателей, которые ставятся на одну модель, могут различаться от предписанных с ±10 град. А это, естественно, оказывает влияние на мощностные характеристики мотора. Установив разрезную шестерню, водители смогут регулировать и оптимизировать крутящий момент.
2. Устанавливая тюнинговый распредвал на свой автомобиль, водители значительно приращивают мощность его мотора, а установка разрезной шестерни добавляет к «табуну» ещё 5% «лошадок». Неплохо, согласитесь.

Что произойдет, если длина цепи увеличится?

Настроить холостой ход двигателя ВАЗ 2106 не получится, работа его окажется неровной и неустойчивой. Можно сотню раз перепроверить все узлы, включая системы питания и зажигания, выставить зазоры в клапанах, измерить компрессию, неполадки устранить не получится.

Обратите внимание на то, что в цепи ГРМ все звенья имеют различный износ, следовательно, постоянно меняются фазы газораспределения. Также появляется шум со стороны цепи, так как звенья ее проваливаются в звездочку

Также не исключена поломка успокоителя, ограничительного пальца или уголка башмака. Но самое страшное – это перескакивание цепи ГРМ на несколько зубьев. Как правило, от 1 до 5

Также появляется шум со стороны цепи, так как звенья ее проваливаются в звездочку. Также не исключена поломка успокоителя, ограничительного пальца или уголка башмака. Но самое страшное – это перескакивание цепи ГРМ на несколько зубьев. Как правило, от 1 до 5.

Даже если она проскочит на пару зубьев, то самый благоприятный исход – это остановка двигателя. А самый печальный – загибание клапанов. По этой причине и нужно следить за состоянием цепи ГРМ ВАЗ 2106, своевременно производить ее замену и натяжение.

Регулировка зажигания

Дальше рассмотрим, как все это производиться. Перед тем, как настроить зажигание ВАЗ-2101 нужно выставить зазор на контактах прерывателя. Для этого с распределителя прерывателя снимается крышка, отворачиваются болты крепления ротора прерывателя и он снимается.

Далее ключом проворачивается коленчатый вал, пока контакты прерывателя полностью не разомкнуться. Затем щупом замеряется этот зазор и при надобности регулируется, он должен составлять 0,4 мм.

Далее ротор ставиться на место, а крышка остается пока снятой. После этого можно приступать к регулировке угла опережения.

На отливе блока цилиндров возле шкива имеются три метки, две коротких и одна длинная. Длинная метка соответствует ВМТ первого цилиндра. Находящаяся рядом с ней короткая метка соответствует 5 град. положения коленчатого вала до ВМТ, следующая короткая – 10 град.

На самом шкиву тоже имеется метка, но она только одна. Для того, чтобы настройка зажигания на ВАЗ-2101 произошла правильно, нужно выкрутить с первого цилиндра свечу, и вращать колен. вал, пока из свечного отверстия не начнет выходить воздух, что будет сигнализировать о начале такта сжатия в нем.

Далее нужно смотреть на шкив, и проворачивая колен. вал, совместить метку на шкиву со второй меткой (5 град.) на отливе блока цилиндров.

Далее переходим к прерывателю-распределителю. Вначале послабляется гайка его крепления, это обеспечит возможность его проворота вокруг оси. Его нужно провернуть по часовой стрелке до упора.

После подключается контрольная лампочка. Изготовить ее можно из двух отрезков провода, лампочки на 12 В и патрона для нее. Один из проводов соединяется с «массой», а второй подключается к выводу провода распределителя, идущего на катушку зажигания.

Затем нужно включить зажигание на замке зажигания. Проворачивая распределитель против часовой стрелки нужно следить за лампочкой, как только она загорелась, распределитель фиксируется гайкой. Все зажигание выставлено.

Замена ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов с фото и видео

Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить.  Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.

А вот собственно и сам пациент.

Для замены нам понадобится ключ для натяжного ролика, цена вопроса пол сотни рублей. Купить можно в любом автомагазине. А так же набор ключей и головок и два часа свободного времени.

Начинаем

Все что нам понадобится.

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

Генератор отводим к двигателю и снимаем ремень.

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметиком и ждут после этого добрых слов в свой адрес.

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний. Аккуратно не потеряйте шпонку. Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт  крепления крышки, три болта крепления помпы.

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее. Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа. Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

А теперь самое интересное – установка нового ремня

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Причины для установки разрезной шестерни

На взгляд специалистов, это две, самые значимые причины установки разрезной шестерни распредвала. Следует учесть, что установка тюнингового распредвала без разрезной шестерни, просто не имеет смысла. Итак, причины:

• при сборке штатного двигателя автомобиля, производитель допускает определенные отклонения от чертежей. В связи с этим, характеристики двигателей одной модели могут иметь отличия от номинальных с допуском ±10 град. Это, соответственно, влияет на параметры мощности двигателя. Установка разрезной шестерни позволяет проводить регулировку и оптимизацию крутящего момента.
• при установке спортивного распредвала увеличивается мощность двигателя, а применение разрезной шестерни, оптимизируя фазы газораспределения, добавляет к мощности 3-5%.

Статья в тему: Какие категории водительских прав были открыты у Леонида Брежнева, и почему его удостоверение можно купить за 1,5 миллиона рублей

Подшипник ролика натяжения ремня грм

Описание: шариковый, радиальный, однорядный, закрытый, с двухсторонним уплотнением.

Обозначение (артикул) подшипника ролика натяжения ремня грм ВАЗ 2108, 2109, 21099:

• По классификации ВАЗ — 2108-1006120, 2105-1006124;
• По ГОСТ — 6-256705E1C9.

Размеры подшипника 2108-1006120 ролика натяжения ремня грм ВАЗ 2108, 2109, 21099 :

• Наружный диаметр D — 63 мм;
• Внутренний диаметр d — 10,1 мм;
• Толщина B — 32,4 мм.

Технические характеристики подшипника 2108-1006120 ролика натяжения ремня грм ВАЗ 2108, 2109, 21099 :

Страна происхождения	Россия
Производитель	СПЗ-4
Количество дорожек	1
Сепаратор	стальной
Уплотнение	есть
Вес	0,227

Место установки подшипника 2108-1006120 ролика натяжения ремня грм ВАЗ 2108, 2109, 21099:
