Снятие и замена ремня грм ваз 2108, 2109, 21099

Неисправности ремня

Неисправности ремня привода ГРМ могут возникнуть в результате его длительной эксплуатации, а также стать следствием неправильной регулировки или неполадок в работе помпы, натяжного ролика. К ним относятся:

  • нарушение целостности ремня (трещины, расслаивание);
  • деформация;
  • обрыв ремня.

При выявлении любой указанной неисправности, ремень подлежит замене.

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

  • Простой износ, вызванный длительным периодом эксплуатации автомобиля;
  • Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
  • Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
  • Производственный брак.

Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся. Кстати на новой Lada Vesta эту проблему наконец решили.

Перечень повреждений ремня грм на ваз 2110

Замена ремня грм ваз 2110 8 клапанов инжектор своими руками проводится:

  1. В результате повышенного натяжения поверхность начинает лохматится. Появляются разрывы.
  2. Если изделие было слабо натянуто, это приводит к срезанию зуба. В такой ситуации замена ремня грм ваз 2110 8 клапанов на ВАЗ 2110 требуется незамедлительно.
  3. Зубцы в значительной степени изношены. Это тоже следствие плохой регулировки натяжения.
  4. Поверхность изделия покрывается мелкими трещинами. Происходит такое вследствие его длительного перегрева или переохлаждения.
  5. Иногда местом износа является пространство между зубами. Это также результат плохой натяжки ремня.
  6. Если из двигателя постоянно вытекает масло, которое попадает на ремень, то изделие снимается. Потом требуется найти и устранить место течи. Ремень ГРМ заменяется на новый.
  7. На ВАЗ 2110 8 клапанов ремень ГРМ меняется, если при его установке был допущен перекос. Наблюдается его торцевой износ.

При движении автомобиля необходимо постоянно прислушиваться к шумам. Когда в районе двигателя он отчетливо слышен, значит, нужно остановиться и натянуть ремень.

В некоторых случаях идет перескакивание зуба. О данной проблеме подается сигнал от датчика. Требуется остановиться и провести очередную регулировку привода.

Срок жизни ремня грм

Время от времени нужно осматривать ремень и производить его замену в том случае, если:

  • структура ремня начала расслаиваться;
  • на поверхности появились трещины;
  • зубцы, которые находятся на внутренней поверхности расходника, повредились.

А вот какие могут быть причины того, что расходник пришел в состояние, когда без его замены уже обойтись не получится:

  • расходник не был нормально натянут изначально;
  • ремень эксплуатировался дольше положенного;
  • на поверхность попало смачное вещество;
  • водяная помпа работала плохо;
  • натяжной ролик имел люфты.

Если не производить периодический осмотр ремня и не менять его вовремя, то это в конечном итоге может привести к обрыву. А обрыв – это очень серьезно, так как в этом случае произойдет столкновение поршней с клапанами. В результате этого они получат повреждения и моторную часть придется серьезно ремонтировать. Обрыв ременной передачи спровоцирует настоящий хаос, в результате которого серьезные повреждения получат и прочие детали ГРМ.

Производитель обещает, что интересоваться состоянием ремня нужно только после 50 000 км. Это не совсем так, ведь на преждевременный износ расходника могут влиять ряд факторов, таких как агрессивная езда или погодные условия. Поэтому рекомендуется производить осмотр ременной передачи через 20-25 000 км.

Признаки, по которым можно определить необходимость замены ремня ГРМ ВАЗ 2110

Чтоб заменить ремень ГРМ вовремя, нужно отслеживать состояние двигателя. Заменять ремень ГРМ нужно, если:

замена ремня грм ваз 2110 и натяжного ролика своими руками

  1. на нем есть подтеки масла;
  2. на его поверхности много трещин и следов повышенного износа;
  3. повреждены зубцы ремня ГРМ;
  4. ремень расслоился, появились порезы, выпуклости или складки;
  5. на поверхности появились нитки.

Где находятся метки ГРМ на ВАЗ?

На 8-ми клапанном моторе ВАЗ один распредвал, на нём намного проще выставить метки, чем на двухвальнике. Разберём все возможные способы найти крайнее положение распредвала и коленвала.

Фото меток ГРМ ВАЗ 2108

На распредвале, как правило, есть метка на шкиве, такая небольшая риска, а на ГБЦ есть отлив, с которым должна совпасть эта метка, точнее даже не отлив, а выступ на щитке, с левой стороны, если смотреть спереди на двигатель и распредвал. Иногда этих меток не наблюдается, о том, как поступить в этом случае, рассказывается ниже.

Коленвал выставляется по метке на маховике, на коробке передач, возле двигателя сверху есть лючок, прикрытый резиновой заглушкой. Если снять заглушку, то там увидим риски на маховике и выступающий стержень с двигателя, которые должны совпасть. Но тут может быть проблема: дело в том, что если двигатель разбирался и маховик снимался, то маховик можно поставить любой стороной, то есть, метка будет находиться чёрт знает где, но не в ВМТ. На маховике нет ни направляющей, ни эксцентрика, какой стороной поставишь, той он и станет, хоть на 180 градусов разверни.

В таком случае можно поискать метку спереди двигателя- на шкиве и ответный прилив на маслонасосе на двигателе. Но это не на всех моторах такое, часто эта метка отсутствует. Как же поступить в ситуациях, когда метки не обнаружены? Начинается самое интересное, на самом деле, метки на этом двигателе не нужны, можно обойтись и без них.

Ремень ГРМ двигателя ВАЗ 2109

Раньше зубчатое устройство встречалось достаточно редко и вызывал некоторое недоверие у автолюбителей. В современных автомобилях такой привод уже не является редкостью. И на то есть ряд объективных причин:

  • привод на зубчатом ремне менее шумный;
  • простота конструкции и лёгкий вес;
  • обслуживание стоит дешевле.

Но, как оказалось, у ремня есть немало недостатков. Во-первых, недолговечность (часто рвётся). Во-вторых, при длительной эксплуатации наблюдается провисание, сопряженное с визгом. В-третьих, если перетянуть ремень, то его зубья со временем «слижутся», что приведёт к необходимости замены и нестабильной работе силового агрегата.

Назначение ремня ГРМ

Ремень ГРМ изготавливается из резины и имеет зубья с насечками на внутренней стороне. Главная его задача заключается в обеспечении синхронного вращения приводов коленвала и распредвала. Благодаря ремню достигается меньшая скорость распредвала: она ниже относительно скорости коленчатого вала в два раза. К сожалению, деталь служит не так долго, как цепь, и изнашивается уже до 60 тыс. км пробега. Рекомендуется ремень заменить, даже если визуально нет видимых повреждений и признаков износа.

https://youtube.com/watch?v=aIOMGBmM3SM

Обрыв ремня полностью выводит из строя двигатель, передвигаться на автомобиле становится невозможным. На 8-клапанных двигателях с объёмом 1,5 л (инжектор и карбюратор имеют одинаковые системы) обрыв ремня не приводит к тому, что клапаны деформируются, в просторечье – клапаны загибает о клапанную крышку.

Причин, по которым обрывается привод, может быть несколько.

  1. Естественный износ ремня или заводской брак (некачественный материал).
  2. Попадание масла и грязи, как следствие – отслаивание резины и обрыв.
  3. Заклинивание насоса охлаждающей жидкости, при этом наблюдается течь антифриза.
  4. Проблема с роликом-натяжителем.
  5. Заклинивание распредвала или коленвала.

Для того чтобы избежать финансовых затрат на устранение проблем, когда порвётся ремешок газораспределительного механизма, необходимо по возможности контролировать работу ГРМ:

  • не пренебрегать установленным регламентом и своевременно менять расходные материалы (ремень, ролик, помпу и др.);
  • слушать звук двигателя и при возникновении подозрительных шумов немедленно искать причину;
  • регулярно проверять натяжение ремня, при необходимости подтягивать;
  • следить за сигнальными лампами на приборной панели (сигнальная лампа давления масла сообщает об имеющейся неисправности);
  • не допускать подтёков масла, если они есть – искать причину утечки.

Однако следить за состоянием ремня и других элементов привода проблематично из-за защитного кожуха. Для решения данной проблемы рекомендуется в крышке кожуха сделать небольшую смотровую прорезь.

Так можно будет отслеживать состояние ремня. И при наличии трещин, задиров и других повреждений своевременно заменить привод, не дожидаясь, пока в самый неподходящий момент он оборвётся.

Как натянуть ремень ГРМ правильно

Оптимальная натяжка ремешка газораспределительного механизма проверяется очень просто. Приложив небольшое усилие, необходимо выкрутить ремень. Если угол, на который он выкручивается, составляет 90 градусов, то натяжка не требуется.

После замены любого элемента ГРМ потребуется натянуть ремень. Для этого нужно надеть его на зубчатые шкивы привода коленвала и распредвала и с помощью ролика-натяжителя сделать натяжку оптимальной. После этого нужно несколько раз провернуть двигатель. Это можно сделать ключом, поворачивая гайку крепления шкива распредвала. Далее нужно посмотреть местоположение установочных меток на маховике и шестерне – они должны точно совпадать. Если совпадения нет, ремень снова снимается. А шкивы устанавливаются по меткам, после чего процедура натяжки повторяется.

Бывает так, что даже правильно натянутый ремень после запуска двигателя начинает сползать. Причина этого – деформация шпильки ролика. Необходимо её заменить.

Пошаговая инструкция замены

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

  1. Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
  2. Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
  3. При помощи ключа трещотки открутить кожух ремня ГРМ.
  4. Специальным ключом нужно ослабить натяжитель ремня.
  5. Затем открутить шкив привода.
  6. Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
  7. Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
  8. Затем освободить натяжитель от давления в пружине.
  9. Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
  10. Заменить натяжители.
  11. После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
  12. Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
  13. Затем можно надеть ремень ГРМ.
  14. После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
  15. После выполненной сборки нужно завести двигатель.
  16. Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
  17. После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.

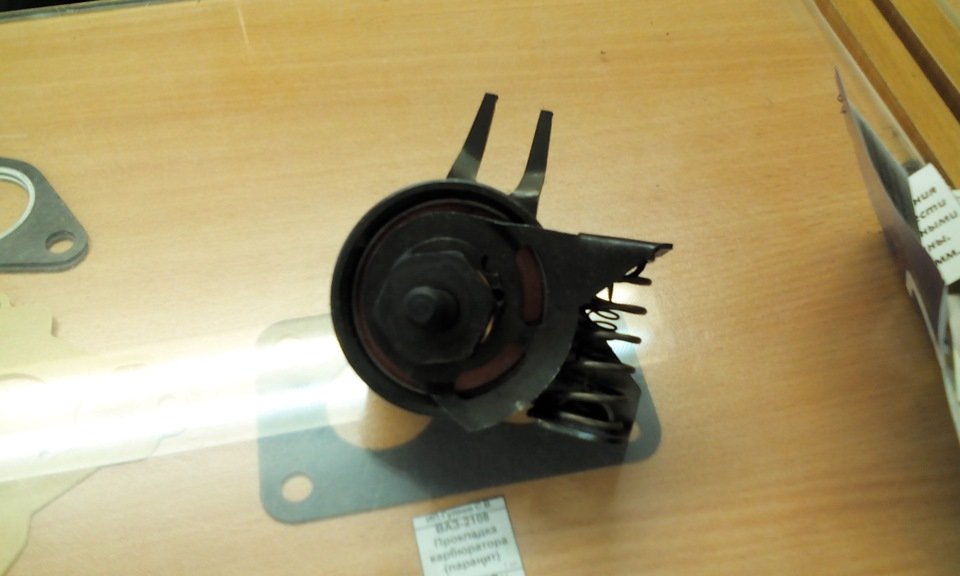

ролик со скрытой пружинойролик с конструкцией внешней пружины

Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Неисправности после замены роликов ГРМ

В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.

Неисправности и способы устранения:

Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.

Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.

При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:

  1. Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
  2. В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.

Почему обрывает ремень грм на ваз 2109.

Многие задаются вопросом почему обрывает ремень грм уже только после того, как это случилось. Вам повезет если такая поломка произойдёт, например где-нибудь во дворах при прогреве двигателя, а не на трассе между городами. Поэтому, что бы Вы не попадали в такие ситуации, необходимо знать почему это происходит. Причин обрывов ремня несколько:

  1. Естественный износ детали.
  2. Покупка бракованного ремня.
  3. Попадание на ремень технических жидкостей.
  4. Неисправность деталей привода грм.

Давайте обсудим каждый пункт подробнее.

Естественный износ детали.

В процессе работы ремень не только стирается, но и гнётся, в результате, чего возникают микротрещины, которые, в последствии, вырастают и приводят к обрыву ремня.

У каждого узла есть свой срок службы. Ремень газораспределительного механизма восьмиклапанного двигателя ВАЗа период работы составляет 60 тысяч километров.

Попадание на ремень технических жидкостей.

На ремень грм запросто может попасть масло или охлаждающая жидкость. Масло попадает из-за износа сальников распредвала и коленвала, а антифриз может вытечь при износе помпы.

Неисправность деталей привода грм.

К деталям привода грм относятся:

  • Шестерни распредвала и коленвала.
  • Натяжной ролик
  • Шестерня привода помпы

За многие тысячи километров шестерни газораспределительного механизма изнашиваются и повышается возможность перескока ремня через зуб шестерни.

Из-за некачественного ролика натяжения ремня или из-за его долгой эксплуатации он может заклинить. Так же не следует перетягивать ремень. Очень сильно перетянутый ремень начинает свистеть и может очень быстро порваться.

В процессе работы подшипники помпы изнашиваются и у вала помпы появляется люфт, в результате, чего шестерня привода помпы стоит криво и ремень грм начинает сползать и тереть о защитный кожух или об блок.

Как Натянуть Ремень Грм На Ваз 2109

Замена ремня ГРМ для ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда необходимо заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099? 1) По данным завода, каждые 60 000-75 000 тыс. Км.

Заметка! Но чтобы проверить состояние ремня на наличие сильных дефектов, вам нужно каждые 15 000 тысяч километров!

Как заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099?

  • Вывод: 1) Сначала отвинтите оба боковых болта крепления крышки.
  • 2) Затем отвинтите последний оставшийся центральный болт, который закрепляет крышку.
  • 3) Теперь, положив руку на крышку, удалите ее со своего места.

4) Затем снимите с всех роликов генераторную ленту. (Как удалить пояс генератора, см.

«В этой статье») 5) Затем снимите переднее правое колесо от автомобиля. (см. Удаление колеса)

Заметка! Если ваш автомобиль также оснащен дополнительными колесами, то их также необходимо удалить!

6) Затем, для центрального болта, который крепит шкив, поверните коленчатый вал по часовой стрелке строго по часовой стрелке.

Заметка! После поворота коленчатого вала обратите внимание на обе метки, указанные на фотографии, они должны совпадать, первая отметка указана с помощью отвертки, это маркер распределительного вала, а теперь второй знак, этот знак крышки!

7) Теперь потянув руку за вилку, удалите ее из корпуса муфты.

Заметка! На фотографии, для более удобного просмотра, охлаждающий шланг удаляется!

10) Затем, с помощью помощника, закрепите коленчатый вал от поворота и, как результат, снимите шкив генератора, для этого: 1. Попросите помощника вставить отвертку через сквозное отверстие в корпусе муфты, а затем закрепите эту отвертку.

Чиатйте также: Как Поменять Ремень ГРМ На Шевроле Лачетти

Это мой личный способ натяжки ремня ГРМ

, думаю это многим пригодиться. А раз пригодиться, то ремни будут.

Натяжка ремня ГРМ. Чем грозит перетяжка ремня ГРМ?

Выполняем все без паники и не торопимся. Все элементарно, слабо- подтянули, сильно- ослабили. Ролик при перет.

Заметка! Отвертка должна быть вставлена ​​между зубьями маховика!

2. Далее вы в это время отвратите центральный болт, который крепит шкив генератора. 3. И затем, взяв руку на шкив генератора, выньте его из двигателя, а помощник в это время удалите отвертку.

11) Затем, используя гаечный ключ, ослабьте центральную гайку натяжного ролика.

Заметка! После ослабления гайки поверните валик в положение, в котором ремень наиболее сильно ослаблен!

12) Затем снимите с всех роликов ремень, тем самым удалив его из двигателя.

13) Затем, после снятия ремня, если вам нужно снять натяжной ролик для замены, полностью отвинтите гайку крепления, а затем снимите его.

Заметка! Непосредственно за роликом находится проставка, которая также должна быть заменена во время деформации!

Монтаж: 1) Установите новый ремень в порядке, обратном снятию.

Заметка! Установите новый ремень, начиная с самого нижнего шкива, «шкива коленчатого вала»!

2) Затем вставьте пару винтов в оба отверстия, которые находятся в корпусе натяжного ролика, а затем между этими двумя винтами вставьте отвертку, как показано на рисунке, а затем поверните валик строго против часовой стрелки, вытащив пояса до желаемого состояния.

Заметка! Поверните валик против часовой стрелки!

3) Затем замените шкив генератора, а затем затяните болт, удерживающий его на упоре.

Заметка! Перед запуском установки шкива генератора проверьте совпадение метки коленчатого вала, обозначенной «отверткой», с меткой на крышке, обозначенной стрелкой »!

Чиатйте также: С Чего Подходит Торпеда На Ваз 2109

4) Теперь поверните несколько оборотов по часовой стрелке, болт коленчатого вала.

5) После всех выполненных операций проверьте совпадение метки на маховике, а также метки на распределительном валу, все эти отметки должны совпадать с рисками на теле.

Заметка! Если хотя бы одна из этикеток не соответствует, то в этом случае переустановите ремень!

Проверка натяжения ремня газораспределительного механизма:

1) Чтобы проверить натяжение, слегка поверните ремень на 90 °, строго в месте, указанном на фотографии.

Заметка! Если ремень поворачивается более чем на 90 °, приложив немного усилий, тогда в этом случае отрегулируйте его натяжение!

Важный! 1) После снятия ремня не поворачивайте шкивы, на которых он был установлен!

2) Натяните ремень, отрегулируйте только для натяжного ролика!

Способ натяжения ремня ГРМ

Здравствуйте, уважаемые посетители Драйва! На днях заметил, что начал щелкать ремень ГРМ. Сразу же заехал в гараж и снял верхнюю половину своей распиленной крышки привода. Действительно, ремень оказался сильно прослабленным. Осмотр показал, что сдвинулся натяжной ролик.

Ремень явно ослаблен

Дело в том, что при предыдущей регулировке натяжения ремня вместе с гайкой ролика начала вращаться шпилька. Начитавшись страшных историй о недолговечности шпильки, я решил ее не трогать, и, отрегулировав натяжение, побоялся сильно заворачивать гайку. Затянул её явно слабо, и вот результат. Хорошо еще, что зубья ремня не перескочили. Понял, что лишний раз трогать этот узел нежелательно, а чтобы не вращать зря гайку, а вместе с ней шпильку, нужен надежный способ проверки и регулировки натяжения. Предлагаемый во многих руководствах способ проверки натяжения ремня путем его закручивания на 90 градусов усилием 2 кгс не предусматривает измерения этого усилия. Субъективно оценить его очень трудно. В результате ремень либо прослаблен и хлопает, угрожая перескочить, либо перетянут и воет как сбитый мессершмит в советских фильмах.

Как определить, что усилие закрутки ремня 2кгс?

Вспомнил, что давно где-то читал, что натягивать ремень можно бытовым динамометром с помощью спецключа. Купил на рынке ключ за 50 р., но работать им оказалось невозможно. Пришлось изогнуть его буквой «Г», привернуть сектор и сделать выемки под крючок динамометра. Длина плеча от штырей ключа до точки приложения динамометрической силы 80 мм.

Спецключ для регулировки натяжения ремня ГРМ. Расстояние от штырьков до канавки для крючка динамометра 80 мм. Как потом оказалось, ключом можно работать и без дополнительного сектора

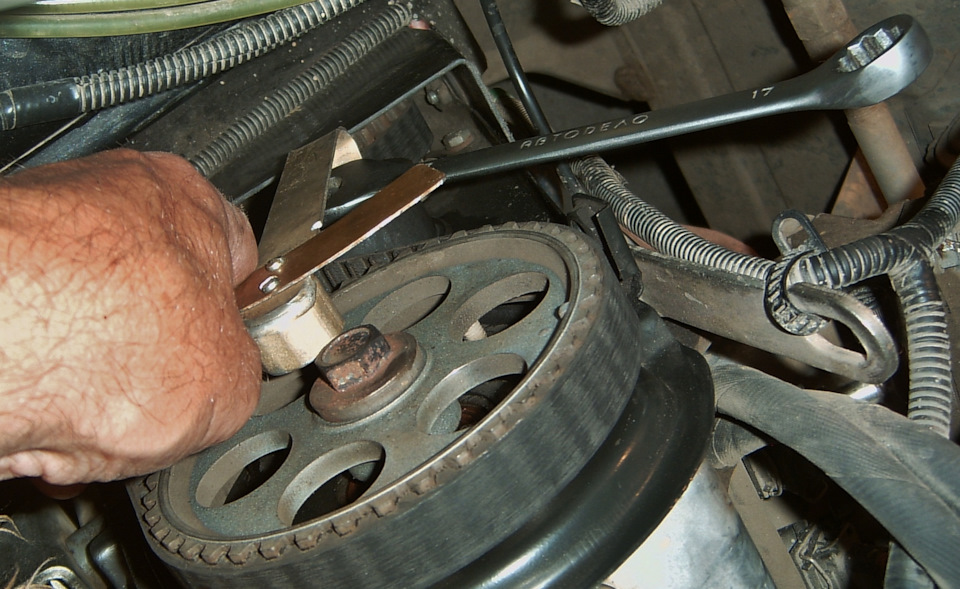

А дальше – всё просто. Надеваем на гайку ведомой шестерни ключ х17 и, слегка постукивая по нему рукой, выбираем слабину ведущей ветви ремня. Далее – вставляем спецключ в отверстия оси ролика, зацепляем стержень ключа динамометром и создаем усилие 2,5…3,0 кгс. Придерживая спецключ за сектор, заворачиваем гайку ролика. Здесь главное – не переусердствовать и не затягивать гайку моментом более 4,2 кгсм, иначе возможен изгиб шпильки с последующим сползанием ремня.

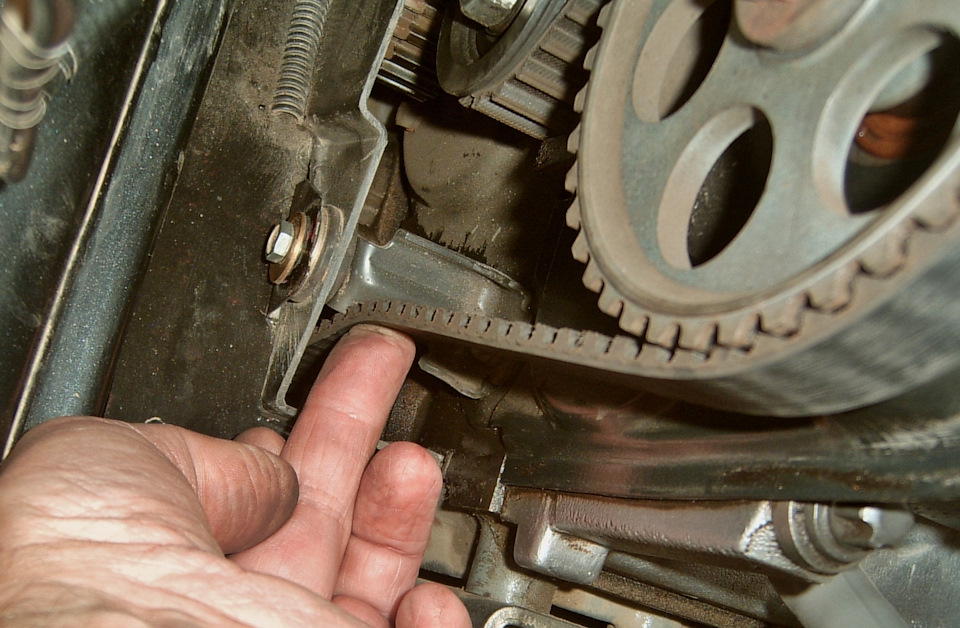

Перед регулировкой необходимо выбрать слабину тянущей ветви ремня

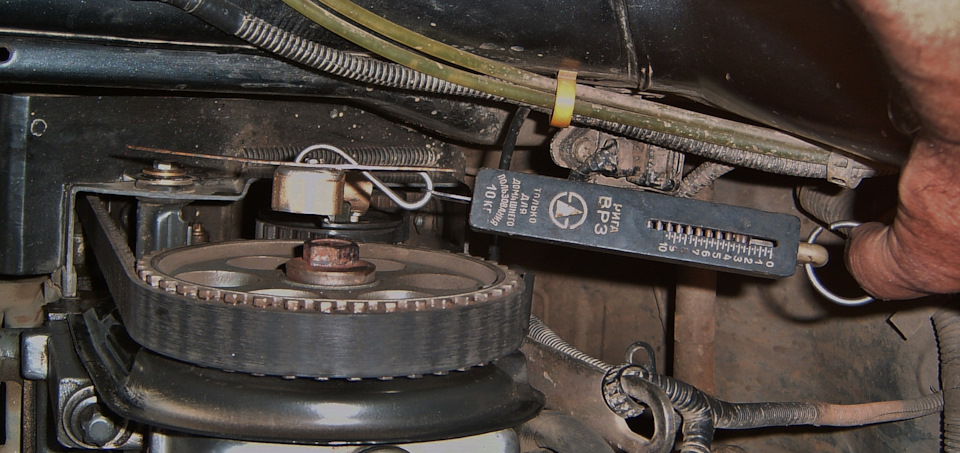

Сила на динамометре должна быть 2,5…3,0 кгс

Убрав динамометр и придерживая ключ за сектор, затягиваем гайку ролика

Если нет динамометрического ключа, для контроля усилия можно использовать тот же динамометр. Я так и сделал, только на ключ пришлось надеть трубу, иначе не хватало шкалы динамометра. Фото этого действа нет, потому что не хватило рук держать ключ с трубой, динамометр и фотоаппарат. Качество натяжения проверил на работающем двигателе: при перегазовке радиальное биение тянущей ветви ремня составило 10…12 мм, что соответствует норме. Да, забыл: отвернувшуюся шпильку перед регулировкой с помощью плоскогубцев и тряпки, намотанной на резьбу, завернул почти на 2 оборота и затянул; пока держится. До свидания, всем мира и добра!

Замена ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов с фото и видео

Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить.  Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.

А вот собственно и сам пациент.

Для замены нам понадобится ключ для натяжного ролика, цена вопроса пол сотни рублей. Купить можно в любом автомагазине. А так же набор ключей и головок и два часа свободного времени.

Начинаем

Все что нам понадобится.

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

Генератор отводим к двигателю и снимаем ремень.

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметиком и ждут после этого добрых слов в свой адрес.

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний. Аккуратно не потеряйте шпонку. Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт  крепления крышки, три болта крепления помпы.

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее. Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа. Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

А теперь самое интересное – установка нового ремня

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
