Маслоотделитель картерных газов своими руками: описание, схема

Маслоуловитель своими руками на ваз

Доброго всем времени суток, пошарился я инету и нашёл как сделать маслоуловитель своими руками. Вещь то нужная, ведь движок то уже не новый, а какртерных газов становиться всё больше и больше, и что бы они не попадали в дросельный узел решено было установить этот дивайс. Для этого приобрёл: 1) Бачок гидроуселителя от волги (металлический) — 525р. 2) Два шланга к нему — по 50р. 3) Четыре металлические губки для мытья посуды — по 17р. 4) Крепёж крепления бочка — 270р. 5) 4 хамута по шланги — 40р.

Первым делом разбираем бочок и вынимаем все внутренности, выкидываем фильтр, пружинку и маленькую пружинку, а остальное оставляем — это всё пригодиться.

Далее встовляем внутрь бочка трубку диаметром 14мм, чтобы картерные газы опускались до самого низа. Я её изготовил из ручки ручного насоса.

Затем набиваем в бачок 4 металлические губки, предварительно их распушив. Вставляем шплинт и одеваем шайбу.

Маслоотделитель

(маслоуловитель) — далее МО — сделан давно. В качестве вдохновения и исходника использовались конструкции МО современных двигателей и моторных установок фирм Volkswagen и Audi.

Все пояснения — под фотками.

В двигателе внутреннего сгорания МО предназначен для фильтрации картерных газов, препятствуя попаданию моторного масла через вентиляцию картера во впускной коллектор двигателя.

И в борьбе за экологию применяется на всех современных, а также высокооборотистых двигателях (или любителей погонять).

Конструкция представляет собой колбу, разделённую на две полости конусом, на внутренней стенке которого пары масла оседаю и стекают в вниз.

Сухим техническим языком такие конструкции называются гравитационными (инерционными) циклонными фильтрами

(или очистителями). Принцип действия: поток грязного газа/воздушной смеси вводится в аппарат по касательной к его корпусу в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата и попадают в нижнюю часть, где через выпускное отверстие самотоком убараются в отдельную полость для сбора. Очищенный от частиц газовый поток затем двигается снизу вверх и выводится из циклона через трубу.

Подробнее о маслоуловителях JTlab

Маслоуловитель (маслопомойка) — это устойство для конденсации паров масла из картерных газов двигателя. Предназначены маслоуловители для отсеивания (конденсации) паров масла и последующего их сбора или слива в масляную систему ДВС. На большинстве обычных двигателей картерные газы подаются напрямую на впуск ДВС или впуск турбины для ТУРБО двигателей. В таком случае масло конденсируется во впускном коллекторе, каналах ГБЦ, холодной части турбины, пайпинге, интеркулере, датчиках и дроссельной заслонке. На тонкий слой масла с течением времени прилипает мелкодисперсная пыль и через несколько десятков тысяч километров все детали впускной системы покрываются слоем густой смеси масла и пыли. Такая схема имеет массу серьезных минусов — масло снижает эффективность интеркулера, приводит к загрязнению турбины, впуска, каналов ГБЦ, пайпинга, приводит к проблемам в работе дроссельной заслонки, регуляторов холостого хода, ухудшает показания датчиков, но главное — масло может провоцировать детонацию, что является катастрофой для ДВС.

На мощных тюнинговых АТМО и ТУРБО двигателях устанавливают маслоуловители (маслопомойки), которые отделяют масло от картерных газов, устраняя все недостатки системы. При такой схеме картерные газы с парами масла сначала попадают в сепаратор (маслопомойку), где за счет различных физических принципов и особенностей конструкции масло отделяется от потока газов. После разделения масло стекает обратно в картер двигателя, а «сухие» ядовитые картерные газы подаются на впуск и дожигаются в двигателе. Более того, на большинстве заводских двигателей используется система положительного давления в картере ДВС, это значит, что при движении поршня вниз, ему приходится преодолевать силу этого давления, такое положение дел увеличивает потери и снижает эффективность ДВС. Маслопомойки открытого и закрытого типов решают и эту проблему. Маслопомойка открытого типа — это сепаратор масла, картерные газы из которого удаляются напрямую в атмосферу, маслопомойка закрытого типа подает картерные газы обратно в двигатель для их сжигания ( экологически чистый тип ).

Обычно, маслопомойкой считается просто банка со штуцерами, пустая внутри, такой тип работает плохо и всего лишь собирает конденсат воды и масла, зимой маслопомойки такого типа использовать опасно.

Мы уже не один год ведем работу над собственной конструкцией маслопомоек. Наши ранние конструкции прекрасно работали круглый год на ТУРБО и АТМО двигателях, не требовали обслуживания и периодического слива конденсата, удаляли до 90% масла из картерных газов. Но как только мы стали собирать двигатели под высокий наддув 2+ бар , вопрос качества и производительности маслопомойки встал с новой силой.

Новая конструкция высокопроизводительной маслопомойки разрабатывалась с применением CAD технологий, включая моделирование процессов течения потока газов и конденсации масла / воды. Благодаря этому была разработана особая конструкция внутренней структуры маслопомойки, которая сохраняет в себе низкое сопротивление потоку газов и высокую эффективность сепарации, позволяя улавливать до 95-98% масла из картерных газов.

На фото ниже несколько картинок с визуализацией процессов сепарации масла внутри нашей маслопомойки.

Сильно дымит из выхлопной трубы из-за утечки — что делать

Если вы уверены в своих силах, справитесь самостоятельно. Для уверенности в своих действиях найдите понятную видеоинструкцию. В противном случае лучше обратиться в автосервис.

Работа начинается со снятия блочной головки и всего блока. Далее визуально оценивают состояние прокладки и всех поверхностей. При обнаружении очевидных прорех или матовых участков металла чаще всего достаточно заменить прокладку. Если же это не поможет, требуется протестировать герметичность головки.

Наиболее сложный вариант — трещины в цилиндре, потому что в этой ситуации необходим монтаж новых запчастей.

Инструкция по созданию маслоулавливателя своими руками для автомобиля Таврия ЗАЗ 1102

Всем привет уважаемые подписчики и посетители сайта, сегодняшняя статья будет о маслоуловителя для Таврии. Скажу по секрету этот девайс я сделал уже давно, но написать о нем смог только сейчас, после того как проанализировал его работу.

Итак, что же такое маслоуловитель, или как его еще называют в народе маслопомойка?

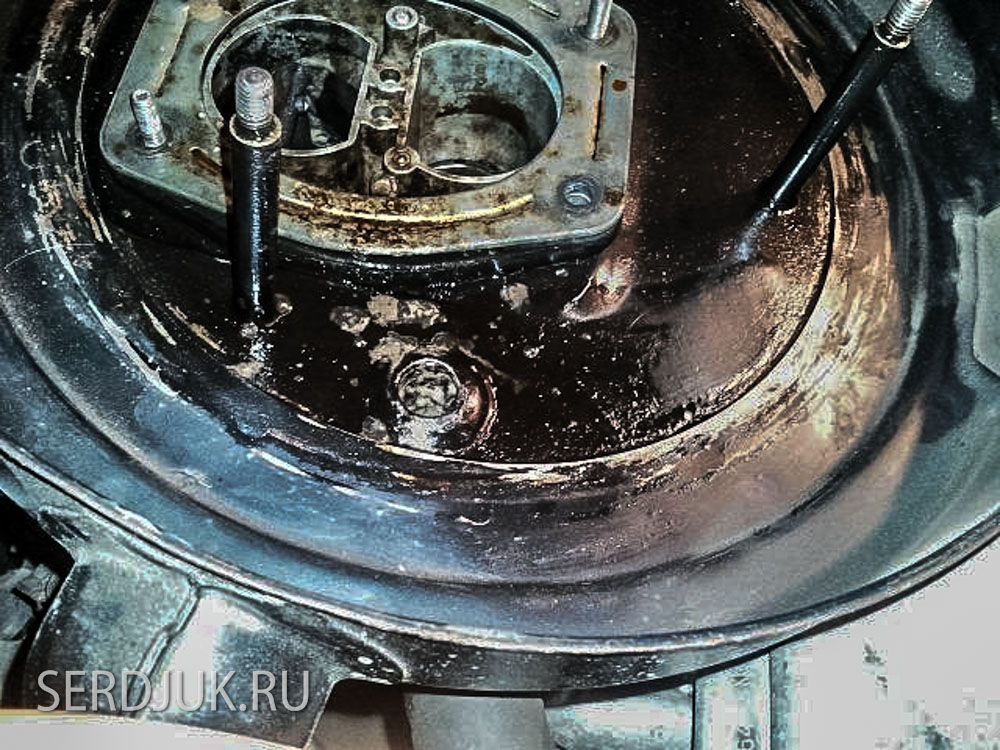

Все уже наверное стыкались с проблемой что карбюратор после чистки регулярно загрязняется, двигатель работает хуже, а свечи ну просто на просто чернеют, хоть сальники и маслосъемные кольца целы. Также в так называемой кастрюле над карбюратором постоянно собирается белая пена и масло, все это попадает в нее из камеры картерных газов в крышке головки двигателя (см. фото ниже). В конструкции автомобиля Таврия, кастрюля и крышка напрямую соединены шлангом, по которому и летит вся гадость в сердце нашего железного коня. В иномарках используют такую вещь как маслоуловитель – это устройство, которое отделяет масло из потока картерных газов, тем самым фильтруя его.

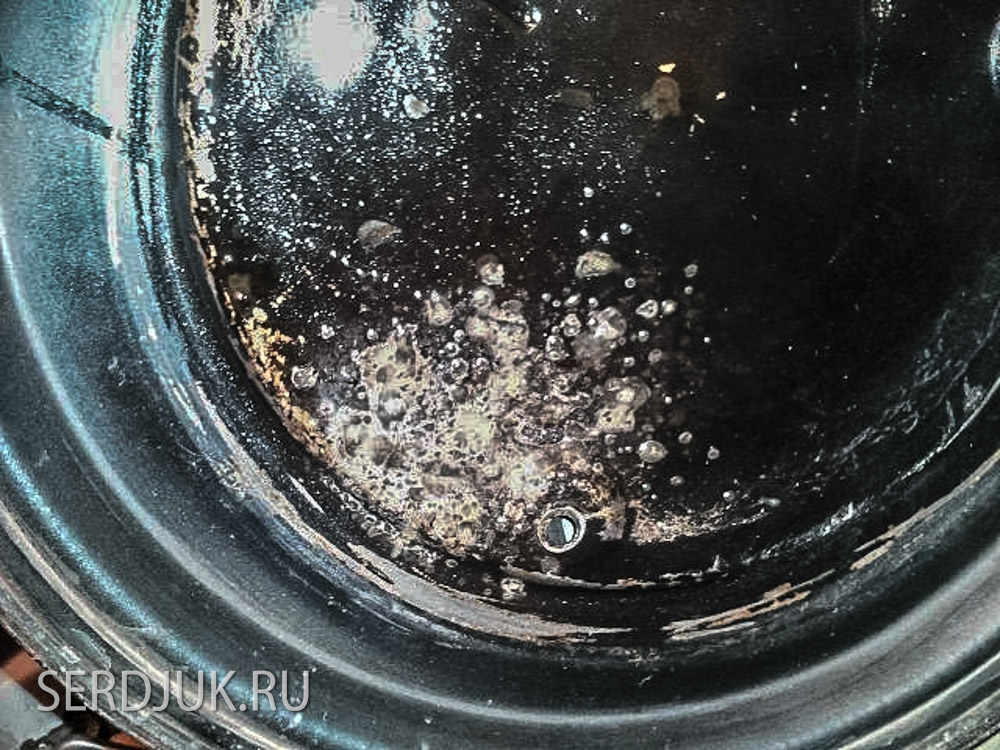

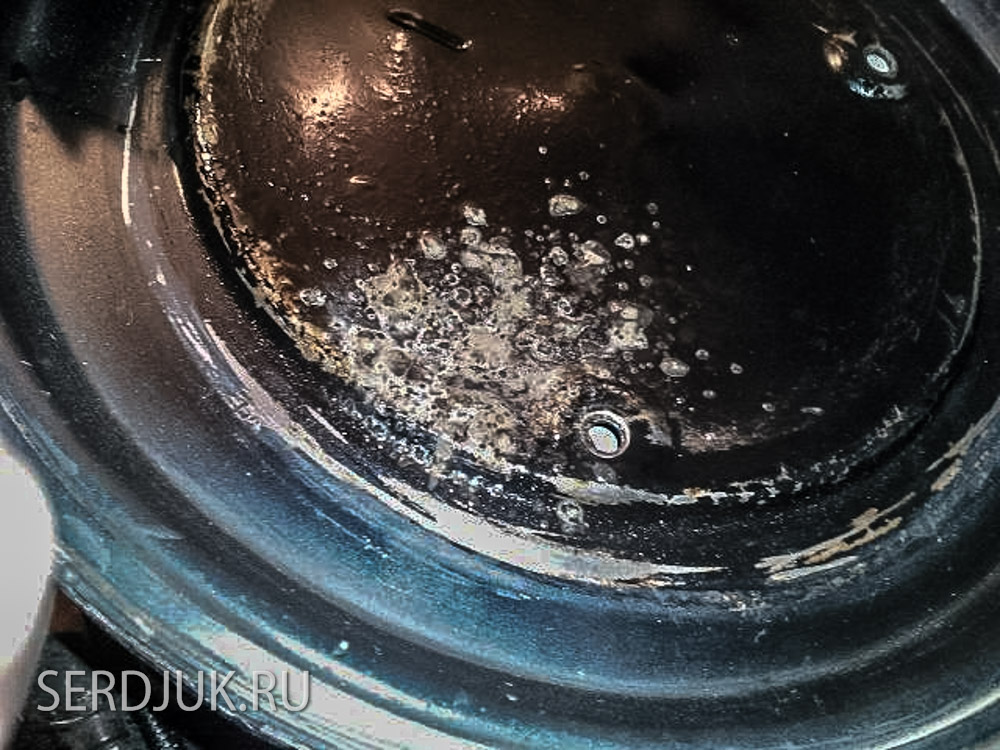

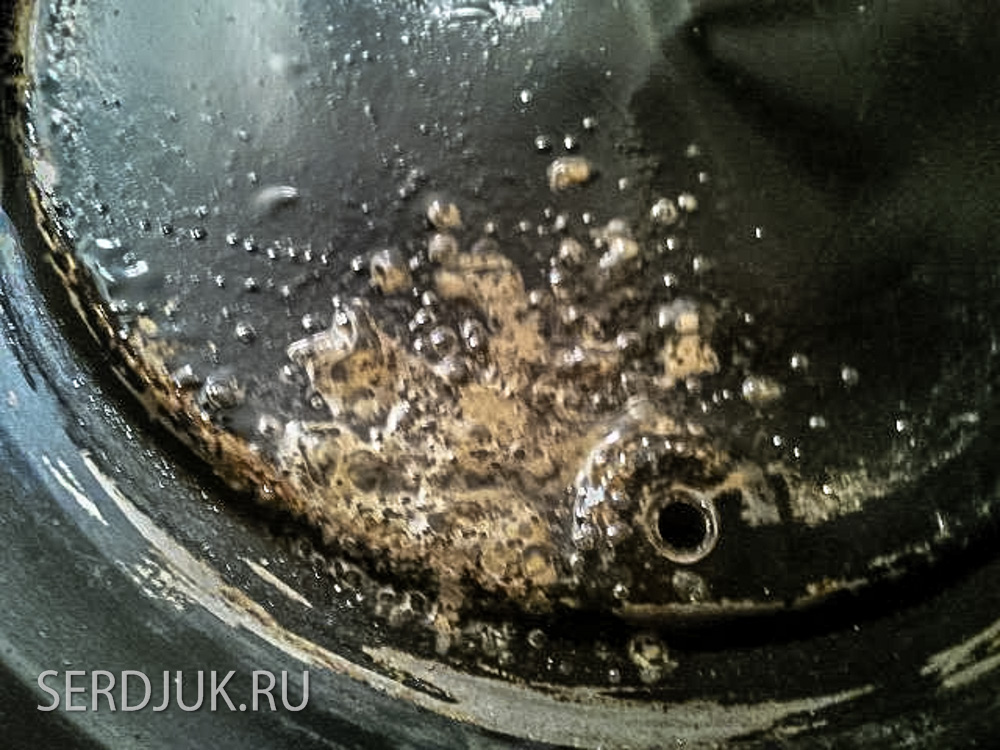

У меня проблема с загрязнением карбюратора была очень большим геморроем, так как белая пена всегда была в кастрюле, и соответственно масло также, очень неприятно когда машина находится в таком состоянии. Фото этого ужаса можете посмотреть ниже. Соответственно от подобного работа двигателя идеальной или хотя бы стабильной быть не может.

Долго я мучился с этим, менял масло, грешил на конденсат внутри двигателя и т.д., но в июня этого года решил сделать маслопомойку.

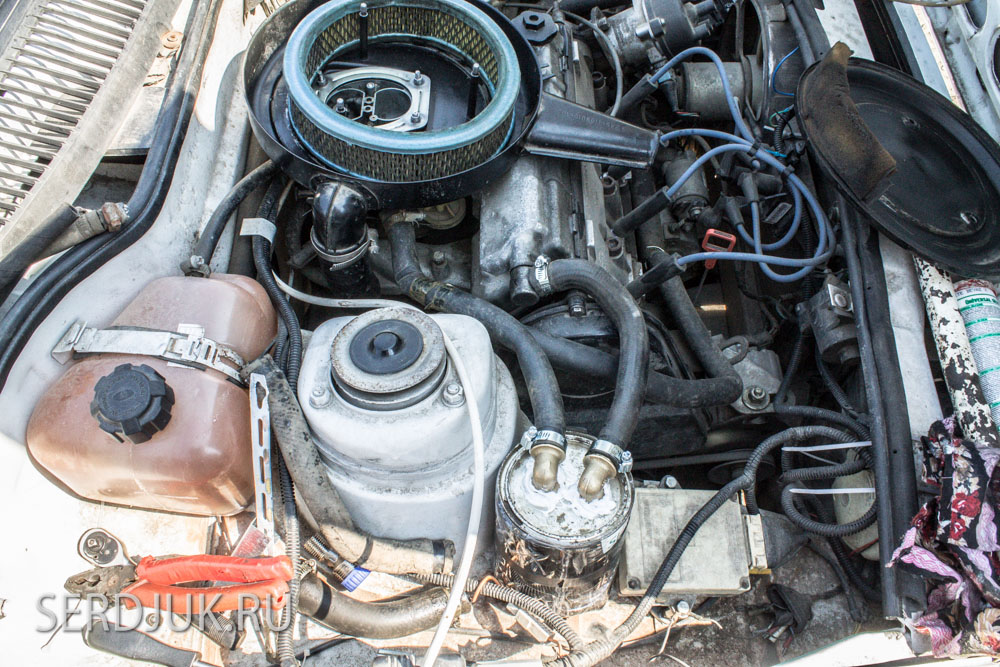

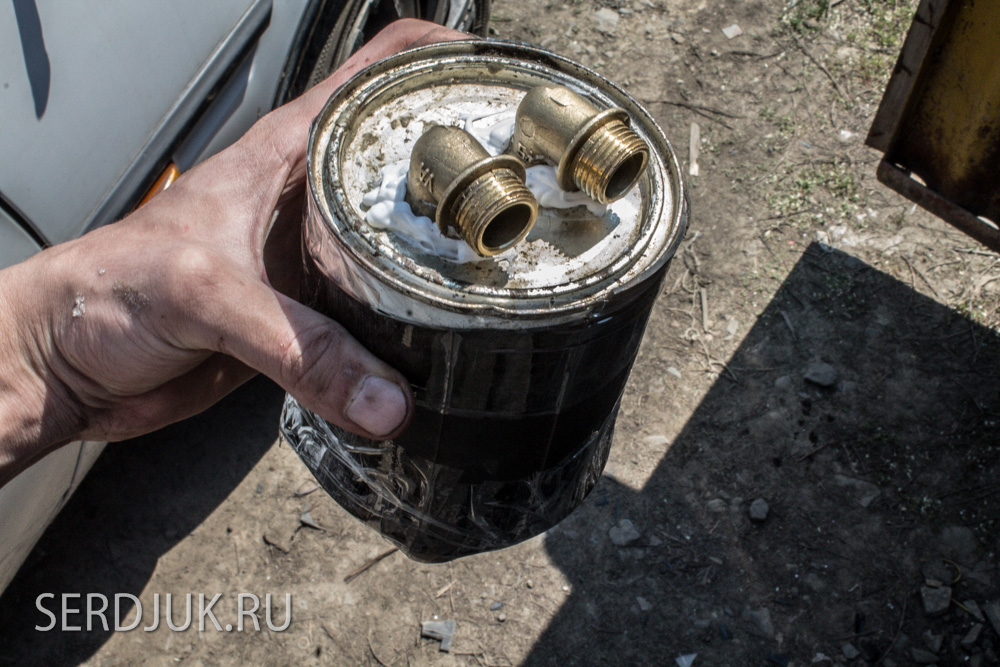

Поставив сидения Recaro в тот день, занялся созданием маслопомойки своими руками. Для удобства создам небольшой список деталей, которые нам потребуются для нашей маслопомойки.

Актуальность

Для чего нужно ставить такой хитроумный прибор? Из-за высоких оборотов коленвала масло пролетает по сапуну вентиляции картера и может попасть на узел карбюратора, а в случае с инжекторными двигателями – на дроссельный агрегат. А чтобы этого не произошло, как раз и монтируется такое устройство. Причем его желательно ставить не только тем водителям, которые не против придавить в пол педаль акселератора. Тем владельцам, которые достаточно долго эксплуатируют свой автомобиль, тоже следует призадуматься. Ведь за этот период кольца, скорее всего, уже износились и не обеспечивают должную герметизацию камеры сгорания.

Фильтр картерных газов своими руками (маслоуловитель)

Особенности поршневого двигателя внутреннего сгорания требуют отвода картерных газов, за счет того, что внутренний объем двигателя меняется… Изменение объема происходит за счет движения поршней, пусть в незначительной мере, но все же это явление наблюдается. Особенно этот эффект существенно проявляется на «не симметричных» двигателях, то есть с не четным количеством цилиндров. В итоге, объем то увеличивается, создавая разряжение внутри себя, то уменьшается, нагнетая давление. Этот эффект легко исправить простым сообщением картера с внешней средой. Но обычно производители не просто выбрасывают шланг с картерными газами наружу, а подключают его к системе питания двигателя, к шлангу перед дроссельным узлом (дроссельной заслонкой). Все бы ничего, но картерные газы, как им и положено, имеют в своем составе пары масла. А значит, попадая в дроссельный узел, а затем и в камеру сгорания забивают тем самым поверхности заслонки, поршней, цилиндров, свечей зажигания. Все это ни к чему, если не сказать больше. От этого необходимо избавляться.

Альтернативные решения для фильтра картерных газов

Есть несколько вариантов. Первый, это просто вывести шланг с картерными газами наружу, но здесь необходимо будет поставить фильтр, чтобы во время затягивания воздуха из внешней среды, пыль не попала в картер. Шланг идущий на вход впускного коллектора, в этом случае надо будет заглушить.

Второй вариант это применение фильтра, который должен быть установлен между патрубком из картера и впускным патрубком. Такой фильтр применятся на некоторых машинах штатно, но не на всех.

(штатный маслоуловитель с Форд Фокус 2)

Видимо вездесущая экономия дает о себе знать. А раз это так, то у вас появляется возможность чуточку, но улучшить свой автомобиль. Ограничив попадание картерных газов с парами масла в дроссельный узел, без попутной очистки.

Как вы поняли, мы предлагаем вам своими силами и руками, решить вопрос о фильтрации картерных газов. Далее мы расскажем о таких вариантах…

Процесс изготовления фильтра картерных газов своими руками

Пожалуй, самым подручным и самым подходящим материалом для изготовления такого фильтра картерных газов своими руками станет применение канализационных пластиковых труб.

Из короткого патрубка выйдет корпус, а заглушки можно использовать как днище и крышку. Также необходимо приобрести штуцера, для врезки в корпус и присоединения к ним шлангов. Внутри корпуса к штуцерам необходимо присоединить такие же резиновые шланги, которые идут и к самому фильтру

При этом важно разнести их по уровню, чтобы создать лабиринт. Свободное пространство, объем фильтра можно заполнить пластиковой или металлической губкой, чтобы обеспечить развитую поверхность, на которой будет конденсироваться масло от картерных газов

Не стоит забивать объем слишком плотно, так как повышение сопротивления фильтра будет «душить» выход газов. В итоге, незначительно понизит КПД двигателя.

Некоторые из умельцев также ставят и визуальный гидравлический уровень, чтобы наблюдать за заполнением корпуса фильтра маслом и вовремя слить его. Хотя если помнить о том, что у вас стоит подобный девайс, то не составит проблем проверять его при замене масла, что избавит вас от ненужных манипуляций с изготовлением визуального уровня.

Тем более, что такой уровень масла который будет заметен через визуальный уровень практически недосягаем, при исправном двигателе. Если вам совсем лень заниматься изготовлением корпуса и врезкой штуцеров. То на рынке можно найти практически готовые к применению решения. Так сантехнический сифон, наполненный губками, можно считать уже готовым решением для нашего случая.

Остается лишь подключить к нему шланги и поставить на место.

Основные характеристики

Марка: BMW	КПП: автомат / механика
Модель: X1	Кузов: седан, купе, универсал
Год выпуска: 2009	Питание: бензин / дизель
Объем двигателя: 1985 см³	Привод: задний

–>

Добрый день, Друзья!

Хочу поделиться с вами опытом изготовления маслоуловителя и фильтра картерных газов своими руками, на примере автомобиля ВАЗ 21102 2000 года выпуска.

Для начала небольшое отступление, для тех кто не в курсе для чего нужна данная доработка.

Многие автовладельцы, как отечественных автомобилей так и иностранного производства с большим пробегом не раз обращали внимание на масляные отложения в виде пластилиново-липкой массы (которая появляется при выходе картерных газов с капельками масла, по причине износа маслосъемных колец, из «сапуна») во впускном тракте, а так же на дроссельной заслонке, впускном коллекторе, клапане холостого хода, также масло стекает и в воздушный фильтр через датчик массового расхода воздухат (ДМРВ), что может повлечь за собой выход из строя ДМРВ (стоимость замены порядка 2500-3000 рублей). И так, если вам надоело мучиться с проблемами холостого хода и постоянно проводить профилактические работы по чистке впускного коллектора, дроссельного узла и менять различные датчики, что во-первых, не каждый сможет сделать из-за отсутствия знаний, а во-вторых на это нужно много времени, инструмент и конечно же деньги

В общем чтобы избежать всего выше сказанного, можно поставить фильтр картерных газов или маслоуловитель, которые также можно купить в магазине тюнинга по довольно приличной цене, а можно сделать самому. На последнем, то есть изготовлении маслоуловителя (маслоуловителя картерных газов) мы подробно и остановися.

Итак, для изготовления фильтра картерных газов нам понадобится:

– шланг, диаметром примерно схожий со шлангом системы отопления салона и длиной около 25-30 сантиметров;

– фильтр тонкой очистки топлива без отстойника для карбюраторных автомобилей,

– пластиковый хомут на фильтр.

Сначала отсоединяем шланг от клапанной крышки и от впускного тракта, на отверстие оставшееся во впускном тракте нужно сделать любую заглушку (я брал технологическую заглушку от нового ВУТ), затем берем шланг нужной длинны(зависит от места расположения фильтра), я брал около 30 сантиметров, чтобы фильтр был на уровне корпуса воздушного фильтра, одеваем его на штуцер клапанной крышки и фиксируем при помощи хомута, дальше из корпуса фильтра тонкой очистки топлива, нужно достать фильтрующий элемент и одеть его на шланг, закрепив пластиковым хомутом.

Теперь при выходе картерных газов масло будет оставаться внутри фильтра.

Поговорим про маслоуловитель, в отличие от фильтра картерных газов это более сложная система, но картерные газы будут продолжать идти во впускной трак как и предусмотрено заводом изготовителем, только уже очищенные.

Что нам потребуется: три пластиковых бутылки (1литр – 2шт., 0.5литра-1шт.), четыре металлических мочалки для мытья посуды, кусок поролона.

А теперь по порядку.

Вот таким образом мы делаем маслоуловитель и фильтр картерных газов на ваз

Ольга и Дмитрий из Нижнего Тагила

Итак, что же такое маслоуловитель, или как его еще называют в народе маслопомойка?

Почему масло попадает в воздушный фильтр на ВАЗ-2112 16 клапанов

Наверное, многие помнят, как в старых карбюраторных автомобилях появлялось масло в воздушном фильтре. С тех пор многое изменилось – система впрыска, больше электроники и безопасности. Но, причины возникновения такого эффекта остались почти неизменными. В этой статье, рассмотрим, причины появления масла в воздушном фильтре 16-клапанного ВАЗ-2112.

Причины появления масла в воздушном фильтре и его корпусе

Воздушный фильтр, который впитал масло

Если брать нормальное состояние автомобиля, то воздушный фильтр должен быть сухим на протяжении всего срока эксплуатации. А вот наличие масла свидетельствует о том, что появились неполадки в механической части двигателя. Поэтому, не будем рассматривать неполадки в электронном блоке управления, поскольку эта деталь в этом случае – не причем. Итак, рассмотрим, причины возникновения этого эффекта:

Компрессия.
Регулировка клапанов.
Вентиляция картера.
Присадки.
Катализатор.

Когда причины рассмотрены, можно перейти непосредственно к методам решения проблем, в последовательности, где они могут возникнуть.

Методы решения

Основной причиной, где кроются проблемы, являются маслосъемные колпачки. Именно через них масло попадает в патрубок, который выдавливает смазочную жидкость на фильтр. Первым делом, необходимо заменить именно этот элемент. Конечно, кроме сальников клапанов причин достаточно много, поэтому необходимо остановиться на каждой отдельно.

Воздушный фильтр в масле по сравнению с новым и чистым

Падение компрессии

Падение компрессии может служить причиной того, что на элементе воздушного фильтра будут видны следы масла. Исправляется проблема достаточно легко – от патрубка выводка возле картера отходит маленькая трубка диаметром 1 мм. Она часто засоряется, что и служит причиной падения компрессии. Далее необходимо её почистить и поставить на место. Если поставить палец к трубке и почувствовать, что его засасывает, то необходимо отрегулировать клапана.

Процесс замера компрессии двигателя

Регулировка клапанов

Достаточно распространенной причиной наряду с маслосъемными колпачками является неправильный зазор клапанов. Характерным признаком является появление сизого дыма с выхлопной системы. Для устранения неисправности является элементарная регулировка зазоров клапанов. Сделать это достаточно просто и не составляет особого труда.

Процесс регулировка зазоров клапанов

Вентиляция картера

Одной из причин появления масла в воздушном фильтре автомобиля является уровень масла выше нормы или его плохое качество. Так, при повышенном уровне, коленчатый вал создает пену, которая через патрубки вентиляции попадает в остальные системы, особенно это касается фильтрующего элемента воздуха.

сапун ваз 2112 16 клапанов — здраствуйте. взарание спасибо . у меня ваз 2112 — 22 ответа

В разделе Сервис, Обслуживание, Тюнинг на вопрос здраствуйте. взарание спасибо . у меня ваз 2112 заданный автором Попросить лучший ответ это Может перегрел и кольца залегли.

Ответ от 22 ответа Привет! Вот подборка тем с ответами на Ваш вопрос: здраствуйте. взарание спасибо . у меня ваз 2112Ответ от Alexander Sudorginперелил маслоОтвет от ЕвровидениеНа верхней плоскости головки закрепляют детали привода клапанов, которые закрывают крышкой с колпаком. На колпаке смонтирован сапун . Он сообщает полость картера с атмосферой. Сапун необходим для предотвращения выдавливания масла через уплотнения картера проникающими из цилиндров газами. Через сапун выходят наружу воздух и газы, прорвавшиеся из цилиндров в картер. Если после остановки двигателя давление остывшего в нем воздуха стало ниже атмосферного, воздух входит в картер снаружи через сапун. Проволочная набивка, смоченная маслом, очищает воздух от пыли. В некоторых двигателях сапун расположен на боковой стенке блока (со стороны камеры штанг) или в крышке горловины для заливки масла в картер. Большинство автомобильных двигателей имеют принудительную вентиляцию картера.К нижней плоскости блок-картера прикреплён поддон, который служит резервуаром. Вообщем, проверь уровень масла))Ответ от Ashera?Это когда на ВАЗ 2112 стали ставить приоровский двигатель? 16 клапанов вовсе не означает что он приоровский. И как ты заметил это масло? Сапун гоняет газы в паук а не на воздухан. Там 2 сапуна . из какого гоняет? Скорее всего перегородка между кольцами на одном цилиндре лопнуло.Ответ от теософияПроверь систему вентиляции картера, там должен быть примитивный маслоотделитель, вот его и проверь в первую очередьсхем устройства двигателя в интернете полнопоэтому начни с изучения матчасти.

Система вентиляции картера двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 с впрыском топлива предназначена для эффективного удаления газов из его картера и дожигания их в камерах сгорания. В результате снижается выброс в атмосферу вредных веществ.

Устройство системы вентиляции картера двигателя 2111 (схема)

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Порядок работы системы вентиляции двигателя 2111

— На холостом ходу, при закрытой дроссельной заслонке картерные газы под действием высокого разрежения засасываются через сапун, его шланг под клапанную крышку на маслоотделитель. Далее, под действием того же разрежения, через тонкий шланг от клапанной крышки на штуцер с жиклером в дроссельный узел, под дроссельную заслонку и далее в камеры сгорания (малая ветвь). Жиклер ограничивает количество картерных газов, поступающих на холостом ходу, так как может нарушиться нормальная работа на этом режиме.

— На рабочих и мощностных режимах, когда дроссельная заслонка приоткрыта и требуется более эффективная вентиляция картера, картерные газы поступают также через сапун, его шланг, на маслоотделитель под клапанной крышкой двигателя. И далее уже засасываются через толстый шланг от клапанной крышки во впускную трубу до дроссельного узла (большая ветвь). Через тонкий шланг картерные газы практически не идут, так как при открытой дроссельной заслонке разрежение за ней сильно падает.

Неисправности системы вентиляции картера двигателя 2111

— Основная и наиболее распространенная неисправность системы вентиляции – это засорение. Засорение системы вентиляции картера может привести к негативным последствиям в работе двигателя автомобиля. Засориться могут шланги или маслоотделитель или жиклер в дроссельном узле.

Последствия могут быть следующие:

— нарушение нормальной работы двигателя на холостом ходу (увеличение шагов регулятора холостого хода больше нормального – обороты растут);

— течь моторного масла из-под сальников двигателя (так как в картере создается избыточное давление);

— загрязнение маслом воздушного фильтра двигателя и соответственно падение мощности плюс повышение топливного аппетита;

— загрязнение самого двигателя смолистыми отложениями.

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Масло в воздушном фильтре Ваз 2112

В нормальном состоянии воздушный фильтр после любого строка эксплуатации машины должен оставаться сухим. Если, открыв крышку, вы увидели пятна масла на самом фильтре, в канавке корпуса или картере, то срочно надо принимать меры.

Причин появления масла несколько:

плохая компрессия;
использование присадок;
завышенный уровень масла;
износ сальников маслосъемных;
подгоревшие и запавшие маслосъемные кольца;
некачественный ремонт на СТО;
нарушение вентиляции картера;
нарушена регулировка клапанов;
неисправен масляный насос;
засорение трубок от верхнего клапана к инжектору;
отсутствие и неисправность маслоуловителя в гофре.

Учитывая то, что модели Жигулей хэтчбеков отличается только количеством клапанов и высотой головки, то масло в воздушном фильтре Ваз 21124 скапливается по тем же причинам, как и в базовом варианте автомобиля.

В любом случае, если вы обнаружили, что масло попадает в воздушный фильтр Ваз 2112, начинать следует с проверки уровня масла. Самая распространенная причина, это перетекание излишков жидкости.
