Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

  • F8 – 10 А (для аварийной сигнализации);
  • F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Ну вот сколько у меня было машин с двигателями ЗМЗ 406,405, 409 и генераторами нового образца — у всех одна и та же проблема: хронический недозаряд АКБ. Вычитал однажды в «За рулем», что можно внедрить диод в разрыв питания щеток генератора, напряжение повышается на 1 вольт, но ведь это колхоз, к тому же генератор продолжает бояться воды. У меня после каждой лужи или мойки двигателя генератор долго приходит в себя. Гена новый, на 100А, но АКБ в недозаряде хронически, а если включить освещение, люстру, нажать на тормоз, вообще в минус уходит. Спрашивается, смысл покупать гену на 100А, если он не может дать нужный ток? Причина кроется в конструкции генератора и принципах работы его релюхи. Реле генератора состоит из транзистора, настроенного так, что ток ограничивается (по задумке конструкторов) в пределах 13,2 -13,9В. Якорь генератора возбуждается плюсом от замка зажигания, а минус на щетку проходит через транзистор на щеточном узле. Транзистор тупо отключает минус при достижении максимума тока( 13,9В). Делает он это с приличной частотой, поэтому фары не мигают. Проблема в том, что транзистор сильно греется, а теплоотвода на нем нет. При повышении температуры растет сопротивление и нарушается правильная работа реле зарядки. Работает как ей вздумается. К тому же релюха плохо «отслеживает» падение напряжения на клеммах АКБ, так как расстояние по проводам большое, падение напряжения хорошее, но на клеммах генератора все хорошо. На мнимый перезаряд релюха ограничивает ток. АКБ в свою очередь недополучает энергии. Особенно при включенных потребителях. Кроме этого хотелось упростить замену сгоревшего реле зарядки. Я решил грамотно исправить ситуацию вернувшись к старой рабочей схеме зарядки. В магазине купил внешнее реле от Волги /Газели с номером 131.3702-03, оно двухрежимное «мин /макс». Использовал штатный щеточный узел, на котором сгорел транзистор, удалил все контакты, которые идут в транзистор. Плюсовой контакт подключил к штатному как и было, а от массового контакта релюхи вывел провод, который подключается к клемме «Ш» внешней релюхи. От реле вывел провод и кинул его на постоянный плюс ближе к АКБ. Реле закрепил на кронштейне расширительного бачка с хорошей «массой» Теперь реле не будет бояться воды и перегрева, так как имеет хороший теплоотвод. Тест показал, что на холостых генератор свободно выдает 14, 2 В, а при включении вентилятора печки, ближнего света и люстры падение составляет примерно 1 В. На фотках будут видны кнопки ближнего света и печки, а так же вольтметр штатный и вольтметр борт. компьютера. Правый нижний тумблер принудительно включает два Нивских вентилятора, подключенных через два реле и колодку с предохранителями( на фото ее видно) :

Электроснабжение и запуск силового агрегата

Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.

Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:

  1. Катушка высокого напряжения;
  2. Распределитель зажигания;
  3. Свечи зажигания;
  4. Электроклапан холостого хода;
  5. Выключатель принудительного холостого хода;
  6. ЭБУ холостого хода;
  7. Коммутатор.

Подкапотное пространство

Основным силовым агрегатом УАЗ 469 долгие годы являлся рядный 4-х цилиндровый УМЗ-451МИ карбюраторного типа. Объем двигателя составлял 2445 куб. см, мощность – 75 л.с.

С данным двигателем производства Уфимского моторного завода УАЗ 469 продержался на заводском конвейере вплоть до 1985 года.

Отличался простой однопроводной 12-ти вольтовой схемой зажигания, которая состояла из (согласно нумерации):

  1. аккумуляторной батареи (АКБ);
  2. механического выключателя «массы»;
  3. электронного регулятора напряжения заряда АКБ;
  4. генератора переменного тока;
  5. амперметра на панели приборов;
  6. замка зажигания (выключателя);
  7. контактной группы прерывателя зажигания;
  8. непосредственно распределителя зажигания (трамблера);
  9. встроенного в распределитель конденсатора;
  10. эбонитовой крышки трамблера с выводами для высоковольтных проводов;
  11. бегунка распределителя зажигания;
  12. свечей зажигания;
  13. провода высокого напряжения от катушки зажигания;
  14. дополнительного сопротивления катушки;
  15. реле стартера;
  16. непосредственно высоковольтной катушки зажигания;
  17. электрического стартера.

Справочно: на приведенной черно-белой схеме системы зажигания буквами обозначена проводка на УАЗ 469 по цвету проводов. К – красный, О – оранжевый, Г – голубой; Ф – фиолетовый и Ч – черный (по заглавным буквам названий).

Новые модификации легендарного внедорожника получили более современные моторы и измененную электрическую схему .

В частности, схема проводки УАЗ Патриот включает в себя:

  1. электронную систему впрыска топлива;
  2. бесконтактную систему зажигания;
  3. систему климат-контроля внутри салона автомобиля;
  4. систему аварийной сигнализации и т.п.

Страница 117

На автомобиле УАЗ-315195 установлен блок силовых плав-

ких предохранителей с двумя предохранителями (рис. 9.50).Блок силовых плавких предохранителей размещен на щиткепередка, под капотом.

Рис. 9.48. Блок плавких предохранителей:

1 -корпус блока предохранителей; 2 -F1-F26 -плавкие предохранители(см. таблицу)

Рис. 9.50. Блок силовых плавких

1 – 2 -плавкие предохранители (см.таблицу)

Рис. 9.49. Блок реле и предохранителей:

К1 -реле стартера; К2 -реле главное 2; К3 -релеглавное 1; К4 -реле подогрева топлива; F1-F9 –плавкие предохранители (см. таблицу)

Схема электрооборудования УАЗ-469

1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов;

30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения*; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа**; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака. * На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается. ** Устанавливается на часть автомобилей. Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

  • аварийного давления для масла;
  • показаний топлива;
  • для указателя масляного давления;
  • перегрева используемых охладителей;
  • температур используемых охладителей;
  • определения уровня тормозной жидкости.

1.Низковольтной катушки зажигания; 2.Транзисторного электронного коммутатора; 3.Датчика-распределителя (трамблера); 4.Электрических свечей зажигания; 5.Блока плавких предохранителей; 6.Аварийного прерывателя; 7.Добавочного электрического сопротивления.

Схема электрооборудования включает точки подключения для стартера, спидометра, стеклоочистителя и реле под него, блока ЭПХХ, вольтметра. Есть такие компоненты:

  • реле для фар машины;
  • розетки, используемые для питания переносных ламп;
  • выключатели стояночного тормоза, системы торможения.

Для электрооборудования УАЗ 31512(14) или УАЗ 390945 используется установка выключателей:

  • для тормозного сигнала;
  • для стояночного тормоза;
  • аварийной сигнализации;
  • лампы света салона;
  • звукового сигнала;
  • заднего фонаря противотуманного типа;
  • зажигания;
  • света заднего хода.

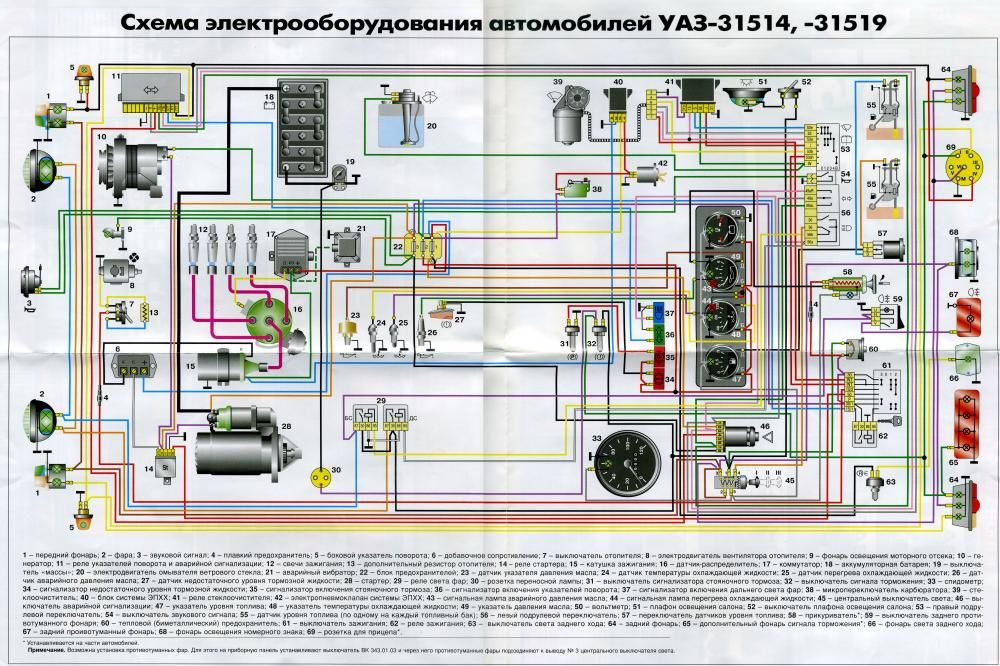

Электрооборудование автомобилей УАЗ-31512, УАЗ-31514 и УАЗ-31519 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть постоянного тока, с номинальным напряжением 12 Вольт. Защита электрических цепей организована через блок предохранителей.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор , аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают:

№ 1 — цепи контрольных приборов;
№ 2 — цепи указателей поворота;
№ 3 — цепи аварийной сигнализации и звукового сигнала.

Предохранитель № 1 расположен ближе к правому борту автомобиля. Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6 Ампер. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя. Автомобили УАЗ-31512, УАЗ-31514 и УАЗ-31519 могут быть оборудованы и другими дополнительными предохранителями, в зависимости от комплектации.

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

  1. Как автомобиль службы ГАИ;
  2. В качестве пожарной машины;
  3. Автомобиля скорой помощи;
  4. Продуктовой лавки;
  5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

  • Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
  • Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

  • Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
  • Защищала от пыли и грязи;
  • Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Электросхема на инжекторный УАЗ буханка

Одной из самых частых проблем отечественных автомобилей является поломка каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным решением этой проблемы будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема автомобиля УАЗ Буханка на двигателе типа инжектор.

УАЗ Буханка

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

  • Что собой представляет электросхема на автомобиле УАЗ Буханка двигателя типа инжектор?
  • Как устроена электросхема автомобиля УАЗ Буханка?
  • Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
  • Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

  • Аккумуляторная батарея;
  • Электронный насос топлива;
  • Фильтр очищения топливной смеси;
  • Форсунки;
  • Блок руководства двигателем;
  • Электронная катушка зажигания;
  • Свечки зажигания;
  • Датчик холостого хода;
  • Датчик коленчатого валика;
  • Датчик заслонки воздуха;
  • Тахометр;
  • Моторчик вентилятора, охлаждающего радиатор;
  • Управляющее реле электронного двигателя вентилятора;
  • Индикатор, контролирующий работоспособность двигателя;
  • Разъем диагностики.

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

  1. Отсоединяем проводок от минусовой клеммы аккумулятора;
  2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
  3. Сдвигаем резиновый чехол;
  4. Отсоединяем верхнюю колодку жгута проводки от блока;
  5. Отворачиваем 2 гаечки, которые закрепляют блок;
  6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
  7. Отсоединяем от блока нижние колодки жгутов проводки;
  8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

  1. Снимаем монтажный блок;
  2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
  3. При помощи отвертки открываем нижнюю крышечку;
  4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
  5. Устанавливайте монтажный блок в обратном порядке.

Подкапотное хозяйство

Автопроизводитель предлагает в качестве моторов:

  1. Дизельный силовой агрегат модели ЗМЗ-5143.10 объемом 2,2 л;
  2. Бензиновый с впрыском топлива ЗМЗ-409.10 объемом 2,7л;
  3. Бензиновый с впрыском топлива УМЗ-4213 объемом 2,9 л.

Электропроводка УАЗ 31519 на модификациях с системой впрыска топлива

Под капотом расположились ранее не устанавливаемые:

  1. Блок управления электронным зажиганием;
  2. Электронная система управления работой двигателя (ЭСУД);
  3. Различные датчики, фиксирующие параметры работы двигателя;
  4. Исполнительные электронные механизмы.


Контроллер на УАЗ Хаммер производства Bosch

Диагностика неисправностей ЭСУД

Основой ЭСУД является электронный контроллер, располагающий следующими типами памяти:

  1. ППЗУ – постоянное программируемое запоминающее устройство;
  2. ОЗУ – оперативное запоминающее устройство;
  3. ЭРПЗУ – электрически перепрограммируемое постоянное запоминающее устройство.


Диагностический разъем для подключения считывателя кодов неисправностей

Поскольку цена диагностических приборов невелика, многие автовладельцы самостоятельно приобретают их для обслуживания автомобиля.

Автопроизводитель рекомендует следующий алгоритм считывания служебной информации своими руками:

  1. Выключить зажигание;
  2. Для перевода электронного контроллера в режим самодиагностики необходимо отключить автомобиль от АКБ на 10-15 секунд;
  3. Подключить АКБ обратно;
  4. Запустить двигатель и дать ему проработать ровно 60 секунд;
  5. Открыть диагностический разъем и отдельным проводом соединить выводы (№2 на схеме выше)

Таким образом, активируется режим самодиагностики. В подтверждение включения сигнальная лампа трижды высвечивает код 12, а все последующие будут выдавать неисправности, занесенные в память контроллера.

Генератор

В процессе улучшения модели УАЗ Хантер, автопроизводитель оснащал машину узлами и агрегатами от разных производителей. В частности, на первых партиях устанавливался:

  1. Генератор Iskra ААК 5572;
  2. Либо генератор Bosch 6 003 GB5011 (на модификации с дизельным двигателем).

Схема генератора Iskra

Соответственно, что у них разные разъемы для подключения, что вынуждало видоизменять и подкапотную проводку. В настоящее время автопроизводитель комплектует автомобиль генератором собственного производства 9422.3701. Эту особенность также следует учитывать при самостоятельном обслуживании автомобилей.

Замена испорченного электро-предохранителя

Перед заменой необходимо определить причину, по которой сработала защита. При наличии короткого замыкания в цепи необходимо устранить неисправность. При наличии короткого замыкания процедура замены электро-предохранителя новым является нецелесообразной. Изделие перегорит после включения в цепь с коротким замыканием.

Для замены необходимо:

  1. Найти с левой стороны от водительского колеса блок электропредохранителей;
  2. Демонтировать защитную крышку с установленным на нее фиксатором;
  3. Включить плафон освещения, установленный в верхней части изделия;
  4. Используя электрическую схему определить, какой электропредохранитель подлежит замене;
  5. Демонтировать неисправное изделие из посадочного места;
  6. Подобрать новое изделие идентичное по номиналу;
  7. Установить новое изделие в ячейку;
  8. Проверить работоспособность цепи питания;
  9. Установить крышку на посадочное место.

Для замены силового электро-предохранителя следует:

  • Открыть моторный отсек автомобиля;
  • Найти на щитке отсека силового агрегата блок силовых изделий;
  • Демонтировать защитную крышку;
  • При помощи схемы определить, какой элемент вышел из строя (это можно сделать визуально после открывания крышки, части сгоревшей пластины будут разобщены);
  • Открутить гайки крепления пластины;
  • Демонтировать испорченное изделие;
  • На внутренней стороне крышки найти пластину, соответствующую силе тока демонтированной детали (номинал наносится на пластину путем оттиска);
  • Установить деталь на шпильки крепления;
  • Закрепить пластину гайками до упора.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

  1. До 1994 года;
  2. После 1994 года.


Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.


Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

  1. На моделях первых выпусков ставили ножные переключатели света – П39;
  2. На последующие – П53;
  3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

  1. Модифицированные фары запитаны на ножной переключатель;
  2. Немодифицированные – через центральный переключатель;
  3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
  4. У модифицированных каждая имеет свой провод от источника электричества.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
