Ремонт коробки передач газель некст

Как заменить коробку передач на Газели

Как снять коробку? Замена КПП проводится на эстакаде или смотровой яме. Для начала вылейте масло из картера. Теперь снимаем кардан. Для этого вооружитесь надфилем и поставьте насечку на соединительном узле и продолжении коробки передач на газели. Теперь снимите крепеж опоры с помощью ключей на тринадцать и двенадцать. Ключами на семнадцать и четырнадцать снимаем фиксацию кардана к фланцу шестеренки главной передачи. Извлекаем хвостовик и просовываем ветошь в отверстие. Теперь нам нужно достать рычаг для установки КПП. Для этого избавляемся от чехла и верхушки рычага внутри кабины, разжимаем втулку, снимаем резиновую подушку, уплотнитель пола и чехол, колпак и сам рычаг.

Далее отключаем спидометр от трансмиссии вместе с выключателем заднего света. Теперь можно снимать коробку раздаточную. Как разобрать картер КПП? Для этого избавьтесь от фиксации приемных труб и кронштейна, отсоедините трансмиссию от картера сцепления, создайте защиту из деревянного чурбана для головки блока. Переходим к снятию поперечной фиксации раздатки и извлекаем устройство. Будьте аккуратны, поскольку его вес может достигать 30 кг. Установите новый элемент. Действуйте аккуратно, чтобы не повредить ступенчатую раздаточную коробку или не упустить ее.

Теперь приступаем к сборке КПП Газели. Сборка коробки осуществляется в обратном порядке

Обратите внимание на то, что валы необходимо устанавливать одновременно, для этого заранее перевяжите их. Проведите осмотр первичного вала, хвостовика, втулки, картера, вторичного вала и все шестерни

Вымойте их в керосине или дизельном топливе. Если есть следы от ржавчины, отшлифуйте. Крепежные элементы покрываются герметиком, а элементы — трансмиссионным маслом.

Таблица: неисправности коробки Газели по характеру шума

Положение	Характер шума	Неисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятой	Вой	Причиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скорости	Хруст	Скорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передача	Стук, толчок	Проблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачу	Гул, что пропадает после прогрева	Слишком густое масло или смазка плохого качества
В движении переключаются скорости	Стуки	Масляное голодание, недостаточный уровень MTF
Только в момент включения различных передач	Вой	Проблемы с отдельными шестеренками
На четвёртой или пятой передаче	Треск	«Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скорости	Тарахтение	Смещено кольцо синхронизатора относительно промежуточного вала

Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.

Источник

Разборка коробки передач

1. Очистить от грязи и вымыть снаружи коробку передач. 2. Отвернуть маслоналивную и маслосливную пробки и слить масло из коробки передач, если ранее этого сделано не было.

3. Снять выжимной подшипник сцепления и поролоновое кольцо 1 с направляющей втулки.

4. Отвернуть болты и снять заднюю опору двигателя с кронштейном, если этого не сделали при снятии коробки передач с автомобиля.

5. Вывернуть выключатель света заднего хода с прокладкой.

6. Отвернуть болт 1 крепления стопора привода спидометра, снять стопор 2 и привод 3 спидометра.

7. Вывернуть сапун.

8. Отвернуть четыре болта 1 и снять корпус 2 рычага переключения передач с прокладкой.

9. Отвернуть три болта 1 и снять крышку подшипника первичного вала с направляющей втулкой 2 выжимного подшипника сцепления с прокладкой.

10. Отвернуть болт крепления оси промежуточной шестерни заднего хода на переднем картере коробки передач.

11. Снять стопорное кольцо подшипника первичного вала при необходимости его замены.

Обязательно снимать стопорное большое кольцо, иначе не разъедините коробку.

12. Отвернуть десять болтов крепления переднего картера коробки передач к заднему картеру.

13. Разъединить передний и задний картеры коробки передач.

Для этого можно зажать удлинитель в тисках с мягкими накладками на губки и ударять медным молотком по приливам с отверстиями крепления переднего картера к картеру сцепления.

При этом стараться не порвать прокладку.

14. Вынуть из посадочного места под передний подшипник промежуточного вала на переднем картере коробки передач регулировочные кольца, если они были установлены.

15. Отвернуть два болта 1 крепления и снять пластину 2 фиксаторов штоков с прокладкой.

16. Вынуть три пружины фиксаторов.

17. Установить шток включения 5-й передачи и заднего хода в положение включения заднего хода.

18. Отвернуть стопорные болты крепления вилок переключения к штокам.

19. Промаркировать вилки переключения передач (их принадлежность к штокам и ориентация). Выбить штоки выколоткой из мягкого материала и снять их.

Первым снимают шток 3 включения 5-й передачи и заднего хода, вторым шток 1 включения 1-й и 2-й передач, а последним шток 2 включения 3-й и 4-й передач.

При снятии штока включения 3-й и 4-й передач следить за тем,

чтобы не потерять стопорный палец, установленный в отверстии штока.

Снять вилки переключения 1-й и 2-й и 3-й и 4-й передач со скользящих муфт синхронизаторов.

20. Вынуть шарики фиксаторов, подставив руку и протолкнув их отверткой через отверстия внутрь картера.

21. Вынуть два стопорных плунжера с помощью специального инструмента или проволоки, загнутой крючком.

22. Если необходимо разобрать шток включения 5-й передачи и заднего хода, то сначала надо вывернуть стопорный болт 1, а затем снять со штока головку 2, блокировочную втулку 3 и пружину 4.

23. Отвернуть болт крепления оси промежуточной шестерни заднего хода на заднем картере коробки передач.

24. Разжать щипцами стопорное кольцо заднего подшипника вторичного вала и, ударяя выколоткой из мягкого материала по торцу, выпрессовать вторичный вал.

25. Вынуть одновременно из заднего картера коробки передач вторичный вал в сборе с первичным, промежуточный вал и ось промежуточной шестерни заднего хода.

26. Проверить, что синхронизатор 3-й и 4-й передач установлен в нейтральное положение.

27

Разъединить первичный и вторичный валы, обратив внимание на то, что насыпные ролики (14 шт.) переднего подшипника вторичного вала могут выпасть из гнезда первичного вала

28. Если в процессе эксплуатации выявилась течь масла из коробки передач через сальники, дефектные сальники необходимо выпрессовать.

Разборка коробки передач

Работать удобнее вдвоем.

Снимаем коробку передач. Заворачиваем на место заливную и сливную пробки.

Снимаем муфту с подшипником и поролоновые кольца передней крышки.

Снимаем опору силового агрегата. Снимаем выключатель света заднего хода (см. Замена выключателя света заднего хода). Снимаем привод спидометра (см. Замена привода спидометра).

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике).

Снимаем крышку с прокладкой.

При последующей ее установке обратите внимание на совпадение масляного дренажного канала в крышке и отверстия в картере

Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния).

Оправкой или подходящей по диаметру головкой запрессовываем новую манжету.

Ключом «на 13» отворачиваем и вынимаем болт крепления втулки оси шестерни заднего хода к переднему картеру.

Тонкой отверткой поддеваем и снимаем стопорное кольцо подшипника первичного вала.

Поломка

Если МКПП шумит, на то есть причины:

• подшипники исполнили свои функции до конца;
• нехватка масла.

Вторую проблему решить намного проще, чем первую. Проверить количество масла и «подлить» его.

Советуем посмотреть: как отремонтировать МКПП на Гезали.

https://youtube.com/watch?v=TjbNGPDFJDk

При первом варианте требуется замена запчастей. Это делается или в сервисном центре специалистами (если машина на гарантии, это большой плюс владельцу), или вручную (но не самому). Разобрать – собрать КПП сможет только знающий дело человек. Эта процедура требует знаний, терпения и усидчивости.

Итак, первое что нужно сделать – слить масло. После этого снять кардан. Наметить точки шарнира и удлинителя коробки, снять фиксатор. Открутить крепление кардана и убрать хвостовик (переместить его назад и вытащить). Получится ниша. Далее, в кабине снять все необходимые детали, отключить спидометр и световые элементы. После проведенных действий коробка снимается и отсоединяется.

Устройство коробки передач на Газель Next

Для того чтобы приступить к разборке редуктора, его требуется сделать чистым (тщательно отмыть). Разборка проводится поэтапно только знающим человеком. При малейшей ошибке, редуктор может работать неправильно на Газели Next или, вообще, не показывать признаков жизни. После разбора коробки на детали, их также следует отмыть от следов масла.

Находится причина непонятного звука. Это может быть:

• изнашивание подшипника вторичного вала.
• Люфт подшипника.
• Холостой ход подшипника.

Смотрите в видео: как заменить редуктор заднего моста.

Могут возникнуть и другие проблемы с составляющими деталями. Изношенные и поломанные составляющие заменяются на новые.

Поиск 5-ти ступенчатой КПП

В какой то момент, попалась мне пятиступка без переднего корпуса, но полностью комплектная. Хозяин объяснил, что ехал на машине со скорость 120 км/ч на 5-ой передаче в подъем, потом переключился на 4-ую передачу, а когда дорога стала ровной, то перепутал и вместо 5-ой включил 3-ю передачу, что и привело к разрыву корпуса КПП. Коробку он заменил на новую, а старую оставил под запчасти. Узнав историю КПП, мне сразу стало ясно, что это коробка Волговская, а не Газелевская. Осмотрел ее еще раз, потрогал как сидят на валу шестерни и стало понятно, что внутренности КПП в хорошем состоянии. Поговорил с владельцем и выменял эту коробку за магарыч.

Приехал домой, посчитал количество зубьев на первичном валу и благодаря интернету подтвердил свои догадки, т.к. число зубьев (26) соответствовало Волговской коробке. Спустя время, знакомый владелец Газели дал мне недостающую часть корпуса КПП, вместе с флянцем первичного вала. В магазине пришлось докупить рычаг переключения передач, основание под него, а также комплект болтов и прокладок для сборки.

Кстати сказать, выбор Волговских запчастей в фирменных магазинах ГАЗ очень приличный, а при неимении чего-либо в наличии, продавцы всегда предлагают подождать, пока подвезут нужную деталь.

Как устроена коробка

В ГАЗелях установлены 4- или 5-ступенчатые коробки передач механического типа. Составные элементы устройства:

• 2 картера из алюминия, соединенные 100 болтами;
• шестеренка привода спидометра;
• первичный и вторичный валы, связанные с карданом и коленвалом;
• промежуточный вал, на котором расположены нарезанные зубья заднего хода и 1-й ступени;
• напрессованный шестереночный блок;
• инерционные синхронизаторы;
• задний ход обеспечивается блоком шестеренок;
• муфта для включения 3 и 4 передачи;
• система блокировки одновременного запуска нескольких скоростей;
• подпружинные шарики крепления разных уровней коробки;
• механизм демпферного устройства рычага и элементов управления.

Устройство агрегата позволяет своевременно диагностировать первые признаки неисправности для предотвращения более опасных сбоев.

Технические характеристики

Ключевые характеристики коробки передач автомобилей марки ГАЗель:

• 4- или 5-ступенчатая трансмиссия;
• 5 скоростей — 1 задняя и 4 передних.

Для трансмиссии можно отметить следующие параметры:

• трехходовой рычаг, расположенный в узле;
• масса детали составляет 56 кг;
• емкость бака для масла — 3 л;
• передаточные числа для пяти ступеней — 6,55; 3,09; 1,71; 1; 7,77.
• четвертая ступень в КПП — прямая.

Базовые модели устройства предполагают наличие в механизме синхронизаторов для обеспечения надежного функционирования.

Схема переключения передач

Схема передач на ГАЗель отличается наличием синхронизатора. Перемещение рычага из нейтральной позиции в левую сторону приводит к тому, что его нижняя часть способствует смещению штока и вилки переключения. Это вызывает движение назад шестеренки первой ступени, и ее контакт с элементом, ответственным за первую передачу, расположенным на промежуточном вале. При запущенном сцеплении вращательный момент передается через шестеренки и промежуточные элементы на вторичный вал.

Включение третьей скорости обусловлено движением рычага из нейтральной позиции сначала в правую сторону, а после — вперед. Под влиянием вилки начинается движение муфты назад и воздействие конструкции на синхронизатор. Вращательный момент следует в направлении: первичный вал, постоянно сцепленные шестеренки, промежуточный и вторичный вал коробки переключения передач.

Для запуска четвертой скорости потребуется перевод селектора в правую сторону и назад относительно нейтрали. Движение муфты вперед способствует сцеплению блокирующего кольца синхронизатора с первичным валом. После балансировки скоростей происходит включение передач. Задняя скорость запускается переводом рычага вправо, после преодоления сопротивления предохранительной системы.

Синхронизатор — механизм в виде ступицы, закрепленной на вторичном валу коробки. По шлицам, расположенным снаружи, под воздействием вилки перемещается муфта. Другие ключевые элементы синхронизатора:

• стопорные пружины;
• «блокирующие» части;
• боковые бронзовые кольца для блокировки механизма;

Работа синхронизатора задействована во включении 3 и 4 передачи и выражается в обеспечении плавного перехода с одного уровня на другой.

Сколько масла заливать

Перед процедурой замены масла в 5 ступке необходимо проконтролировать текущий уровень. Подобное действие рекомендуется проводить через каждые 20000 км. Если масла в коробке передач достаточно, жидкость добавляют в картер.

Техническая документация не содержит данных о необходимом количестве масла в коробке ГАЗель. Цифра меняется в зависимости от модификации техники, колеблется в пределах 1,2-1,6 л. Во время работ смесь шприцем наливают в отверстие, пока из него не потечет масло.

ГАЗель Некст, ГАЗель Бизнес и другие модификации автомобиля нельзя запускать с низким уровнем масляной жидкости. Малый объем — причина воздушных пробок, оказывающих негативное влияние на подшипники и другие элементы коробки передач.

Мнения владельцев

Отзывы о «Газелях» с двигателями «Камминз» показывают, что многие приобрели эту машину из-за желания иметь именно дизель. Некоторых смущало производство в Китае, но, учитывая репутацию американской фирмы, они все же приобрели автомобиль. Покупатели не разочарованы, мотор оправдал их ожидания. Отрицательных отзывов мало, в некоторых честно указывается, что та или иная проблема возникла из-за неправильной эксплуатации.

Владельцы новых «Газелей» с «Камминз» описывают первые впечатления, в которых отмечают, что авто не уступает иномаркам аналогичного класса, а стоит значительно дешевле

Обращают внимание на хорошую тягу двигателя, невысокие уровни шума и вибраций даже после холодного запуска. После небольшого срока эксплуатации (месяц, два) пишут об отсутствии подтеков масла и охлаждающей жидкости

У двигателя нет ослабевших креплений, состояние прекрасное.

Владельцы машин, проходивших ТО, отмечают удобство смены масла, при котором не надо снимать защиту двигателя, а также постоянное наличие расходных материалов. Цены на них и на техническое обслуживание вполне доступны. Некоторые авторы с более длительным опытом эксплуатации «Газели» с двигателем «Камминз» указывают, что ни разу не пользовались гарантией за весь период ее действия (два года). Подтверждается и экономичность — расход топлива 10–12 литров на 100 км пробега. Послегарантийный ремонт, если приходится его делать, тоже стоит не слишком дорого.

В отзывах даются советы по зимней эксплуатации. Отмечается легкость запуска мотора при морозах 20–25 °С. Но следует подготовить аккумулятор к холодному сезону заранее — проверить уровень и плотность электролита, покрыть клеммы защитным слоем, зарядить при необходимости.

Производитель рекомендует использовать масла с вязкостью 5W-40, 15W40 и менять их каждые 15 тысяч километров. Это всесезонные масла: чем ниже первая цифра в обозначении, тем меньше вязкость. В холодное время лучше использовать масло 5W, а 15W больше подходит для лета. При работе с топливом низкого качества следует производить смену чаще, чем рекомендует производитель.

Запуск двигателя при низких температурах облегчается при использовании предпускового подогревателя. Рекомендуется проверить его работу в начале сезона. Однако не всем советам в отзывах надо следовать. Например, в сети есть совет «залить в стартер и аккумулятор масла пониженной вязкости». Автор либо ошибся, либо не очень хорошо понимает, о чем пишет. В стартер закладывается смазка на весь срок эксплуатации еще на заводе.

Так выглядит стартер для двигателя Cummins isf 2.8 А в аккумулятор заливается электролит, добавляется дистиллированная вода, но никак не масло. Если появились сомнения в правильности какой-либо рекомендации, посоветуйтесь с более опытным знакомым или почитайте соответствующую литературу. Но в большинстве отзывов содержатся дельные рекомендации. И масса положительных отзывов о двигателях «Камминз» еще раз подтверждает их высокую надежность и хорошие эксплуатационные свойства.

АКПП на ГАЗель Next

В последнее время многие держатели автомобиля ГАЗель Next устанавливают на свой автомобиль импортные детали, так как они показывают себя с наилучшей стороны, функциональность и производительность намного лучше заводских деталей. С установкой силового агрегата Toyota ставят также автоматическую коробку переключения передач. Очень много водителей, ругаясь на пробки в городе, мечтают о такой возможности. АКПП дает множество преимуществ.

Вид салона Газель Next коробка автомат

• Безопасное управление.
• Не требуется каждый раз работать правой рукой (переключение скоростей) и левой ногой (сцепление).
• Безопасность движения.
• Плавное и мягкое управление.
• Снижение износа двигателя.
• Хорошая проходимость авто по грунтовой дороге, а также по заснеженной или по грязи.

Несмотря на такие яркие позитивные стороны АКПП, есть недостатки:

1. Увеличивается расход топлива.
2. Максимальная скорость будет снижена.
3. В случае аварийного движения (занос зимой) автомат-коробка не поможет.
4. Масло требуется менять чаще, чем при МКПП.
5. Дорогой ремонт.
6. Низкая грузоподъемность.

И еще один недостаток. По мнению автолюбителей, если груженая Газель Next едет на дальние расстояния, служба АКПП ограничится в год эксплуатации.

Типичные неисправности

Самыми обычными неисправностями КПП являются следующие:

• не переключаются скорости, при переключении возникает звук, похожий на металлический хруст;
• затруднен переход между передачами;
• при перегрузке автомобиля «слетает» активная передача;
• «залипание» одной скорости, невозможность перехода на нейтраль;
• шум со стороны КПП во время движения авто;
• на холостом ходу слышен шум, но при нажатии сцепления он пропадает;
• протекание картеров.

Причинами подобных поломок чаще всего являются неисправные детали, которые необходимо заменить. Вот список самых частых причин поломок:

• треск возникает из-за износа одиночных зубьев, сколов шестеренок;
• поломка зубьев в блоке передач;
• постоянное срабатывание трения вилок переключения;
• износ валов и подшипников приводит к невозможности сменить передачу;
• поломались сальники;
• закончилось или пришло в негодность масло.

Когда я брал этого Валдая, прежний хозяин клялся, что с машиной проблем нет и больших ремонтов он не делал. Явно тарахтела 4 передача, хотя продавец и включал дурку, скрыть этого было нельзя. На нейтрали был слышен сильный шелест, выдавая убитый подшипник первичного вала. Так я и ездил до позавчерашнего дня. В очередной поездке КПП застучала, настойчиво давая понять, то дальше экономить и тянуть с ремонтом может выйти боком. Заехал в ГАЗ-педали машин и купил там стандартный набор Валдаевода:

Полный набор прокладок, шестерня промвала 4 передачи, подшипники промвала, и, в личном зачёте, подшипник первичного вала. Приехал в гараж, скинул КПП, расколол её и опупел. Шестерня промвала вообще как новая, а её ответная часть лишилась трёх зубьев и один надломлен:

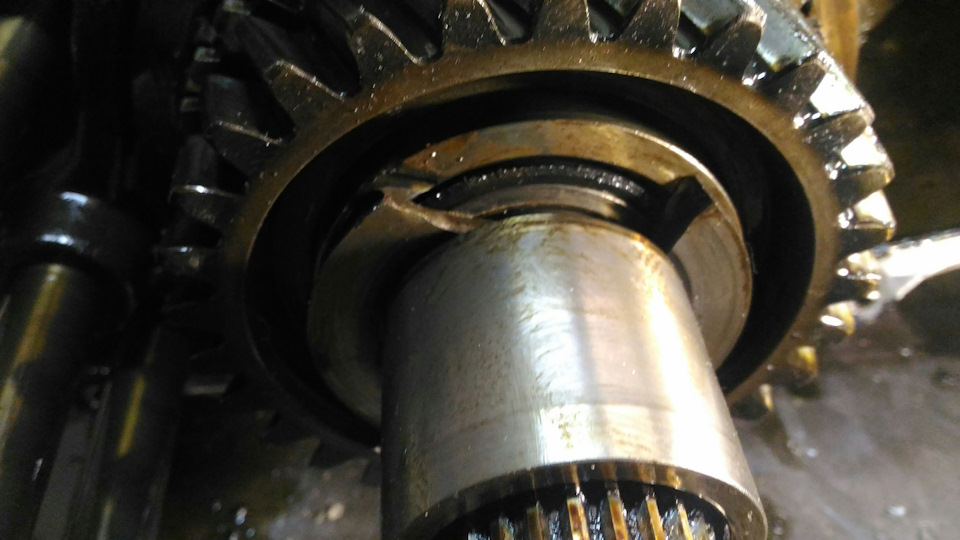

К такому повороту я не был готов, хотя подозревал, что мне может понадобиться и шестерня на вторичке. Финансы не позволили мне набрать все возможные варианты, потому этой шестерни я не имел в запасе. До закрытия магазина оставалось 30 минут, потому я ломанулся в магазин что ошпаренный. Обменял шестерню, приехал в гараж, подошёл к верстаку и опупел ещё раз. Среди обломков зубьев шестерни лежал обломок, явно не принадлежавший к зубчатым колёсам. Разглядел валы повнимательнее, и нашёл ещё одну убитую деталь, упорное кольцо:

Утром купил это упорное кольцо и собрал коробку. Все шумы ушли, стук пропал, ездить на машине стало одно удовольствие. На досуге рассмотрел ломаную шестерню, и вот что обнаружил. Лопнула она строго по каналам масла, просверленным в теле шестерни:

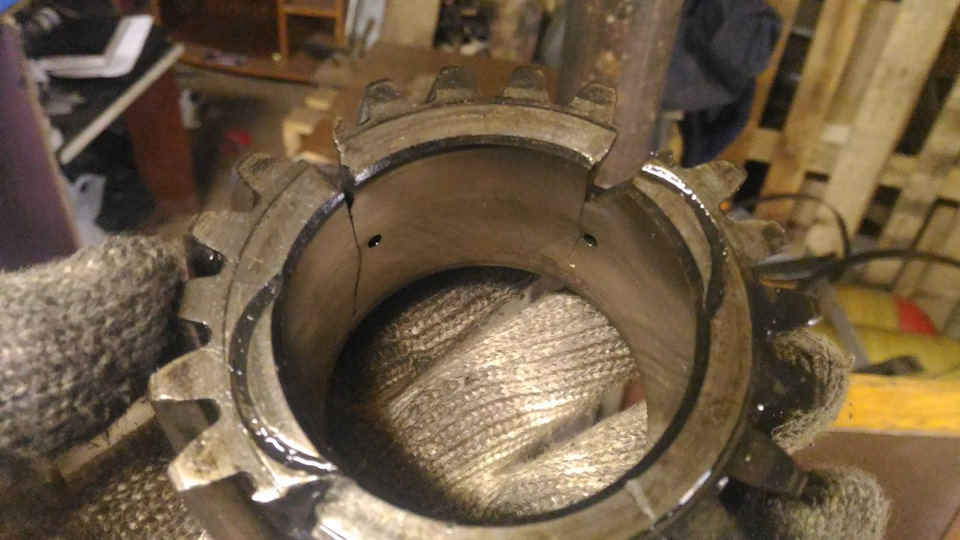

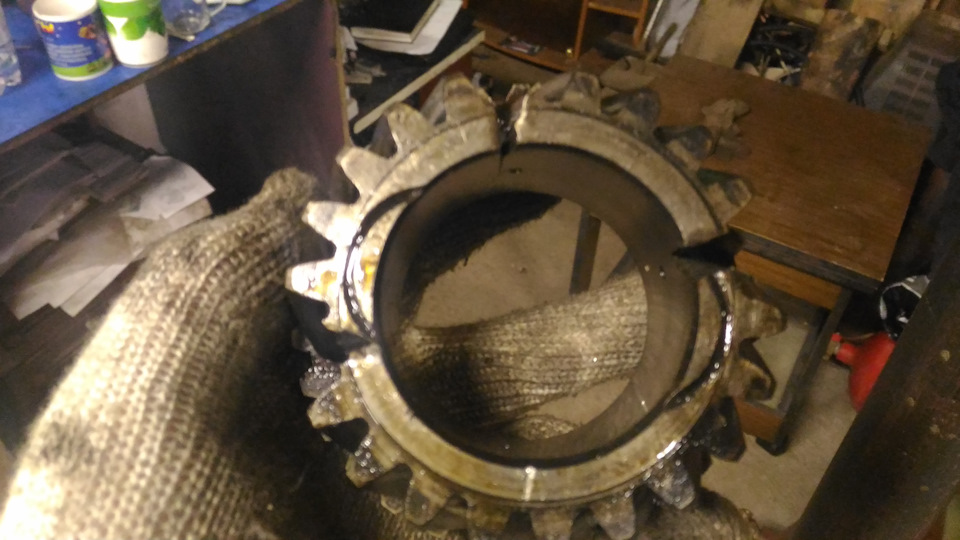

Сбил с неё зубчатое кольцо, и опупел в третий раз. 4 части шестерни были вообще не связаны между собой, и держались исключительно за счёт наружного кольца:

Ну и в заключение про прежнего хозяина. Не смотря на его клятвы о неприкосновенности машины, на первичном валу, вторичном валу, на промвалу оказались метки, нанесённые лаком. Та метят детали у нас в ГАЗ-Детали Машин. Даже цвет совпал. Т.е. он однозначно ремонтировал коробку, при этом заменил ВСЕ валы, но почему-то не заменил подшипник первички. Хотя, может он и поменян, а метка на нём стёрлась. Так же при ремонте или раздавили прессом упорное кольцо, или не заметили, что шестерня 4 передачи на вторичке расколота, и собрали коробку с браком.Как я проездил на ней зиму, не понимаю. Недавно ездил в Уфу, таскал по 3,5-4 тонны и не расколол коробку, это нереальный фарт.

Коробка переключения передач на автомобили Газ-33106 Валдай с двигателем камминс (cummins isf 3.8).

Каталожный номер: 33106-1700010

Коробка передач (Кпп) Валдай Камминз 3.8 — 53 900 рублей

Кпп валдай камминс

ВСЕ АГРЕГАТЫ НОВЫЕ. ГАРАНТИЯ НА ВСЕ 1 (ОДИН) ГОД!

ДОСТАВКА ПО РФ И СНГ!

НАЛИЧНАЯ И БЕЗНАЛИЧНАЯ ФОРМЫ ОПЛАТЫ, НДС!

ОТПРАВКА В ДЕНЬ ЗАКАЗА!

Коробка передач ВАЛДАЙ двигатель КАММИНС Коробка передач ВАЛДАЙ двигатель Д.245 ГАЗ 31104 Коробка передач ГАЗ 3309 Коробка передач ГАЗ 3307 ЗМЗ513 бензин Коробка передач ГАЗ 33081 Д245 дизель Коробка передач ГАЗ 3308 ЗМЗ 523 бензин

КПП Газон некст/next

Гарантия один год.

Выбор трансмиссионного масла для МКПП

SAE 75W-90

Проведение регулярного осмотра коробки передач обеспечивает безопасность и комфорт вождения. Главный фактор поддержания системы трансмиссии в исправном состоянии – использование качественного масла.

Для ГАЗели рекомендуется применять трансмиссионное масло с вязкостью SAE 75W-90. Оно обеспечивает надежную защиту от износа и коррозии КПП, имеет хорошую текучесть при низкой температуре.

Замена трансмиссионного масла может быть проведена своими руками, назначается при 60000 км пробега. Однако возможно и ранее проведение данной процедуры, например, если совершались часто поездки по пересеченной местности.

Таким образом, ГАЗель модели 3302 не следует перегружать. Исправно работящая коробка передач будет обеспечивать нормальную работу остальных систем автомобиля. Основной причиной дорогостоящего ремонта механики является пренебрежение со стороны водителя регулярным техобслуживанием. Неисправности с КПП возникают и из-за того, что использовалось некачественное топливо. От этого страдает вся система трансмиссии. Проблемы можно избежать, если постоянно контролировать уровень жидкости в КПП ГАЗель 3302.

Механизм МКПП

5-ти ступенчатая коробка переключения передач это – шестерёнчатый редуктор, который передаёт крутящий момент от двигателя к колёсам. Новая коробка передач имеет:

• 2 кратера соединенные болтами;
• первичный, промежуточный, вторичный вал. Первый и второй механизмы соединены с карданом и коленвалом.

Внешний вид МКПП на Газель NEXT

Промежуточный вал имеет зубцы первой и задней передач, а также блок с шестерней и привод спидометра:

• синхронизаторы;
• составные части крепления скоростей;
• блокиратор единой активизации передач;
• устройство для гашения колебаний.

Смотрите в видео: Ремонт КПП на Газель Next.

В 2021 г. разработчики при усовершенствовании Газели Некст, немного изменили устройство редуктора:

1. изменение ширины зубчатых венцов;
2. поставили промежуточную пластину второго и промежуточного вала;
3. подшипники поставили улучшенного качества для увеличенной грузоподъемности;
4. фланцевый контакт карданной передачи.
5. Синхронизаторы фирмы Hoerbiger.
6. Ручка-джойстик.

Так выглядит редуктор Газель Next

А также конструктора усилили задний мост для грузоподъемности, при всем этом стоит китайский дизельный силовой агрегат.

Эта модернизация дала положительный результат — высокая надежность, повышенный ресурс, передача крутящего момента 330НМ.

Внешний вид силовой установки Газель Next

При первом осмотре автомобиля, специалистами даются рекомендации, как лучше сделать обкат машины, при каких оборотах следует переключение скорости. Многие автолюбители не обращают на этот факт внимания, поскольку все считают себя профессионалами. В итоге с коробкой случается проблема – она шумит, стучит, ведет себя неправильно.

Ремонт КПП( + — бортжурнал ГАЗ Газель Next Mini truck 2014 года на DRIVE2

Всем приветос, в общем вот и мой коробас решил прибалеть) правда надо отдать ей должное т.к. она пробежала без малого почти 200 000 и это хорошо, может пробежала бы и больше но cumines + чип сделали свое черное дело). Вскрытие показало: замена к-т подшипников. 3 передача с синхроном и 5 передача с синхроном. + вся сапутка Типо прокладки стопарные кольца масло и т.д. кстати чуть было не пришлось приобрести вторичный вал но пронесло) посмотрим сколько теперь она проедет.И еще, по выходным я стараюсь не работать но когда постоянники звонят с интересными заказами стараюсь не отказывать так вот этой суботай катнул на 2 заказа решил сфоткать груз, на этом все всем удачи)

Полный размер

Вывесился снимаем как.

Полный размер

Разборка диффектовка.

Полный размер

Новые запчастюльки)

Полный размер

Ну а тут я на первом заказе, газовая пластиковая труба не скручивалась из за холода поэтому пришлось везти так.

Полный размер

Вес маленьки, ехал без крыши но с закрытыми воротами.

Полный размер

Второй заказ до соседнего города вес 2.700кг металоконструкции (фермы) для ангара по приезду на место утонул в глине дергали манипулятором после разгрузки.

Полный размер

Левой стороной сел на мост.

Полный размер

Разгрузился выдернулся и до дома.

Цена вопроса: 13 000 ₽

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Что вредит ресурсу?

При запуске в производство «ГАЗели Бизнес» в коробку начали устанавливать не только импортные синхронизаторы и сальники. Главное – более долговечные шариковые подшипники первичного и вторичного валов фирмы SKF. Использовали легированные стали для шестерен и валов, сделали новый картер с более толстыми стенками и дополнительными ребрами жесткости. Ресурс коробки вырос, но только на тех машинах, где невозможен перегруз. Ориентируясь в первую очередь на Cummins ISF 2.8 увеличенной мощности (не 120 л. с./270 Н.м, как раньше, а 150 л. с./330 Н.м), коробку Для «ГАЗели Next» еще раз модернизировали. Эта версия 5-ступенчатой КП без удлинителя карданного вала называется А21R22.Теперь, в дополнение к уже проведенным мероприятиям, немного увеличили ширину шестерен. Для более длинных валов в вертикальный разъем картера поставили толстую проставку, в которой разместили дополнительную подшипниковую опору вторичного вала. Однако к обычным проблемам с шариковыми подшипниками первичного и вторичных валов добавилась еще одна. Со временем на шлицах промежуточного вала начинала болтаться съемная шестерня пятой передачи.

Модернизированная коробка, рассчитанная на 330 Н.м, работающая с мотором УМЗ-4216 или Evotech 2,7 на 120 л. с. с моментом около 220 Н.м, в целом получилась достаточно удачной. Но это при работе без перегруза, а также с правильным стилем вождения. Коробка «не ходит» у тех водителей, которые знать не хотят об особенности конструкции пятой передачи и норовят включать повышающую даже на полностью нагруженной машине. Вредит ресурсу КП и «дерготня» в управлении акселератором, режим движения «сбросить/добавить газ» сильно нагружает и подшипники коробки.

Устройство КПП

Узел переключения передач рассматриваемой модели механического типа имеет пять ступеней. Чтобы провести такую операцию, как разборка коробки («Газель»), необходимо знать устройство элемента. В его комплектацию входит:

• пара картеров из алюминия, которые соединяются болтами;
• первичный и вторичный вал, агрегирующий с карданом и коленвалом;
• также имеется промежуточный механизм, оснащенный нарезными зубьями первой и задней передачи, а также блоком с шестеренками и приводом спидометра;
• инерционные синхронизаторы;
• шариковые элементы крепления скоростей подпуружинного типа;
• блокиратор одновременной активации передач;
• рычажный демпфер.

Желательно операцию проводить с напарником. Разборка/сборка коробки передач («Газель») потребует знания матчасти транспортного средства, умения демонтировать и правильно собрать узел после ремонта. При выполнении работ необходимо соблюдать терпение, аккуратность и технику безопасности.

Что в итоге

С учетом приведенной выше информации становится понятно, что хотя МКПП «Газель» конструктивно проста, ремонт потребует наличия необходимого оборудования и инструментов, а также определенных знаний и навыков, которые следует применять в процессе  работы. Это значит, что если владелец не уверен в собственных силах, необходимо обратиться к специалистам.

Напоследок отметим, что для увеличения срока службы агрегата, КПП на ГАЗель и трансмиссия в целом нуждается в регулярном обслуживании и своевременной диагностике, которая позволяет выявить различные неполадки и дефекты на ранней стадии.

Игнорирование данных правил часто становится причиной полного выхода агрегата из строя и последующего дорогостоящего ремонта коробки передач и других узлов и элементов в устройстве трансмиссии.

Что в итоге

С учетом приведенной выше информации становится понятно, что хотя МКПП «Газель» конструктивно проста, ремонт потребует наличия необходимого оборудования и инструментов, а также определенных знаний и навыков, которые следует применять в процессе работы. Это значит, что если владелец не уверен в собственных силах, необходимо обратиться к специалистам.

Игнорирование данных правил часто становится причиной полного выхода агрегата из строя и последующего дорогостоящего ремонта коробки передач и других узлов и элементов в устройстве трансмиссии.

Масло в коробку передач ГАЗель: когда менять, выбор трансмиссионного масла в КПП Газель, замена масла в коробке ГАЗели. Полезные советы и рекомендации.

ГАЗель Next с дизельным двигателем: характеристики, сильные и слабые стороны дизеля Cummins. Модернизированный 150-сильный дизель на ГАЗель Некст.

Установка японского двигателя и коробки автомат на ГАЗель: на что обратить внимание при замене агрегатов. Мощность двигателя, АКПП или «механика», советы

Автоматическая коробка передач на отечественном автомобиле ГАЗель Next: особенности АКПП, преимущества и недостатки автоматической трансмиссии.

Преимущества установки дизельного силового агрегата вместо бензина или ГБО. Выбор подходящего дизеля для ГАЗели и УАЗ (UAZ) на замену бензиновому мотору.

Контрактный бензиновый или дизельный двигатель: преимущества и недостатки по сравнению с капитальным ремонтом имеющегося двигателя. Как снизить риски.
