Устранение неисправностей рулевой УАЗ Патриот

Неисправностей, связанных с рулевой опорой УАЗ Патриот и другими элементами этого механизма, может быть масса. Мы рассмотрим самые частые и обозначим возможный вариант решения проблемы:

• Заедает механизм рулевого управления. Для этого необходимо отрегулировать боковой зазор, заменить либо починить ролик (червяк).
• Начала подтекать рабочая жидкость из картера. Скорее всего, причина кроется в деформации сальников, которые нужно заменить, а также слишком большом объеме рабочей жидкости в механизме (нужно добиться оптимального уровня).
• Начался слышаться нехарактерный шум/стук во время поворота руля. Возможно, недостаточно жидкости в картере, поэтому ее нужно долить. Также причина может крыться в выходе из строя ролика/червяка, которые необходимо заменить. Возможно, также нужно затянуть лучше наконечники рулевых тяг УАЗ Патриот.
• Транспортное средство «ведет» в разные стороны во время езды. Нужно убедиться в том, что давление в колесах оптимальное. Также может понадобиться заменить рычаги либо пружины.
• Наблюдается вибрация рулевого колеса или оно будто отталкивается. Для устранения поломки предстоит отрегулировать рулевой механизм. Также может понадобиться затягивание гаек крепления и других деталей.

Чтобы устранить многие из перечисленных неисправностей, необязательно посещать СТО. Однако если вы не уверены в своих силах или предстоит выполнить достаточно сложную работу, например, заменить опору рулевого вала УАЗ Патриот, лучше воспользоваться помощью специалиста. В среднем услуги по устранению поломок в рулевом механизме на УАЗ Патриот стоят в районе 1 000–10 000 рублей. Все зависит от сложности выполняемых работ и необходимости использования тех или иных расходников.

Неисправностей в рулевом механизме может быть множество, начиная от выхода из строя демпфера рулевой УАЗ Патриот и заканчивая более сложными поломками. Устранить их можно самостоятельно или прибегнуть к помощи профессионалов. В любом случае это не отнимет много денег и времени.

8.1 Особенности конструкции / УАЗ 31519

Рис. 8.1. Рулевое управление: 1 – рычаг поворотного кулака; 2 – поворотный кулак правый; 3 – опора шаровая правая; 4 – ремень; 5 – насос гидроусилителя рулевого управления; 6 – шланг нагнетательный гидроусилителя рулевого управления; 7 – масляный бак гидроусилителя; 8 – шланг всасывающий; 9 – шланг сливной; 10 – рулевой механизм; 11 – сошка; 12 – опора шаровая левая; 13 – поворотный кулак левый; 14 – рулевой наконечник; 15 – штуцер регулировочный; 16 – тяга рулевой трапеции; 17 – тяга сошки рулевого управления

Рулевое управление автомобилей UAZ Hunter (рис. 8.1) состоит из рулевого колеса, рулевой колонки, рулевого механизма, оснащенного гидроусилителем, и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

Рис. 8.2. Рулевая колонка: 1 – рулевой механизм; 2, 8 – пружинные шайбы; 3 – клин; 4 – шплинт; 5, 10 – гайки; 6 – шайба; 7 – карданный вал рулевого управления; 9 – болт; 11 – регулировочная гайка; 12 – гайка опоры рулевой колонки; 13 – шайба опоры; 14 – уплотнительное кольцо; 15 – выключатель зажигания; 16 – нижний кожух рулевой колонки; 17 – винт; 18 – рулевое колесо; 19 – гайка вала рулевой колонки; 20 – подрулевой переключатель; 21 – верхний кожух рулевой колонки; 22 – вал рулевого управления; 23 – стопорное кольцо; 24 – защитные кольца; 25 – распорные втулки; 26 – подшипники рулевой колонки; 27 – колонка рулевого управления; 28 – уплотнитель; 29 – опора рулевой колонки

Вал рулевого управления 22 (рис. 8.2) установлен в трубе рулевой колонки 27 на двух подшипниках 26 и передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал 7, состоящий из шлицевого вала, скользящей вилки и карданных шарниров. Рулевое колесо 18 установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой.
Рулевой механизм установлен в подкапотном пространстве. Картер рулевого механизма прикреплен к раме болтами.
Винт рулевого механизма при вращении рулевого колеса выворачивается из гайки-поршня (или вворачивается в нее), которая, в свою очередь, перемещается вместе с золотником. Давление жидкости в одной из полостей рулевого механизма возрастает — гайка-поршень перемещается. Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая, в свою очередь, через тяги рулевой трапеции поворачивает управляемые колеса. Рабочая жидкость, пройдя через рулевой механизм, поступает обратно в бачок по отводящему шлангу.
Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, установленным на кронштейне двигателя. Насос приводится поликлиновым ремнем от шкива коленчатого вала двигателя. Установленный в насосе расходный предохранительный клапан поддерживает требуемое давление рабочей жидкости в системе гидроусилителя рулевого управления в зависимости от частоты вращения коленчатого вала двигателя. Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости. При отказе гидроусилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.
Рулевая трапеция состоит из сошки, тяги сошки рулевого управления и тяги рулевой трапеции, регулируемых по длине, наконечников рулевых тяг, рычага поворотного кулака, поворотных кулаков и шаровых шкворней.

Когда требуется замена рулевой тяги?

Для того, чтобы понять, нужна ли замена рулевой тяги в УАЗе «Буханка» или можно обойтись ремонтом поврежденного элемента, необходимо обратить внимание на наличие таких особенностей:

1. Ведущее колесо стало гораздо туже вращаться;
2. При попадании в выбоину или на камень наблюдается биение рулевого колеса;
3. Во время движения машину может тянуть в левую или правую сторону;
4. Заметно увеличился люфт колес;
5. Во время управления транспортом возникают разные посторонние шумы, а также другие негативные признаки.

В таких случаях следует обязательно и без промедления отправить УАЗ «Буханку» на диагностику рулевого механизма для определения неисправностей, а затем устранить их.

Рулевая тяга является одним из элементов, которые обеспечивают безопасное движение автомобилей на дорогах. Именно поэтому необходимо постоянно контролировать ее исправность и своевременно устранять неполадки.

Пока радиатор и гидроусилитель руля готовятся к ремонту, собственными силами исправляем поломки от прошлых владельцев.На сей раз добрались до рулевых тяг. Самую длинную (поперечную) погнуло, скорей всего при ударе о что-то большое. Будем считать что об камень.

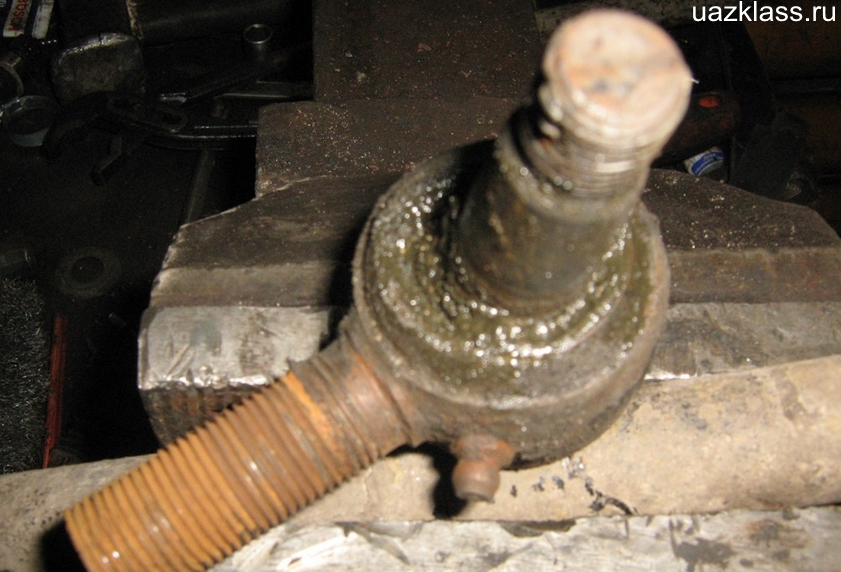

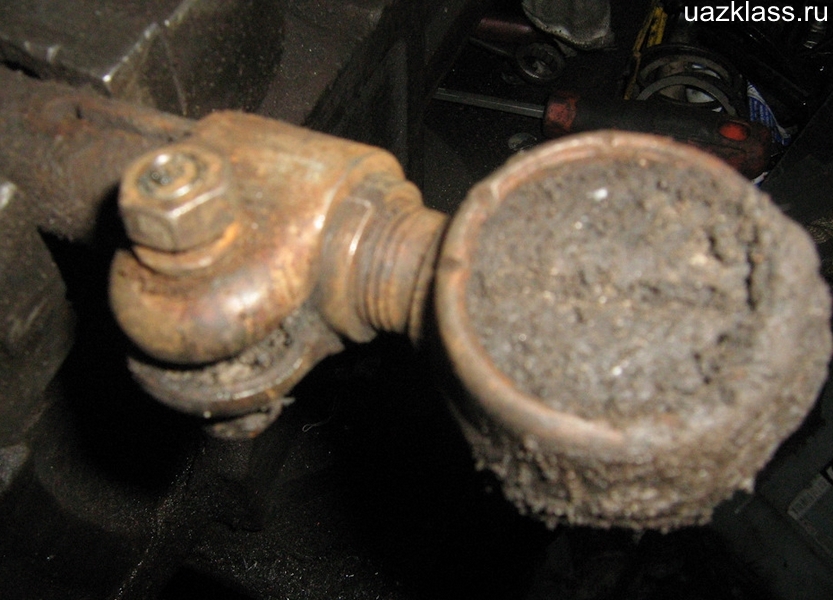

При снятии данной тяги обратил внимание на крайний узел, который затягивают при схождении колес (или развале? кто скажет как правильно? плохо разбираюсь в этом…). В общем у меня эта «гайка» (отмечена красной стрелкой на фото ниже) находится с правой стороны, если смотреть с места водителя

Встречал записи ремонтов этих частей, у людей бывает на снимках оно(!) располагается слева. Кто прав? Есть ли разница?

Пока отец ставит дисковые тормозилки на буханку, решили сравнить наши рулевые тяги. Оказалось что отличий между ними нет вовсе. Вдруг кто будет интересоваться, оставлю фото здесь:

Так же хочу выразить слова благодарности пользователю lelik-tru за неоценимую помощь в поиске родных УАЗовских серег к задней рессоре. Фотоотчета пока не получается по ним сделать, но в любом случае, похлопотать по этому поводу человеку пришлось, за что искренне признателен. Дядя Лёша — еще пересечемся

Если кто встречал раньше упоминания о УАЗ 451 (он же Лунтик), у меня появилась новая информация о том, что имеющиеся в нем ранее переделки в виде нестандартных фар внесены в перечень специальных отметок в ПТС, поэтому до настоящего времени вопросов со стороны ГАИ не возникало и считаются эти изменения разрешенными.В настоящий момент идет установка дисковых передних тормозов, ремонт заднего моста и неспешная переобувка в китайские шиповки.

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа

Пошаговая замена рулевых наконечников

Заменить рулевые наконечники можно самостоятельно дома, нужна только смотровая яма.

Для этого понадобятся:

• специальный съемный ключ;
• домкрат;
• пассатижи;
• набор гаечных ключей;
• металлическая щетка.

Когда все подготовлено, можно приступать к работе в следующей последовательности:

1. С помощью домкрата поднять одну сторону и снять колесо.
2. Расшплинтовать пассатижами гайку крепления пальца шарового шарнира.
3. Открутить гайку наконечника.
4. Установить ключ для снятия шаровых шарниров.
5. Слегка постучать молотком по поворотному кулаку, чтобы деталь освободилась из зацепления.

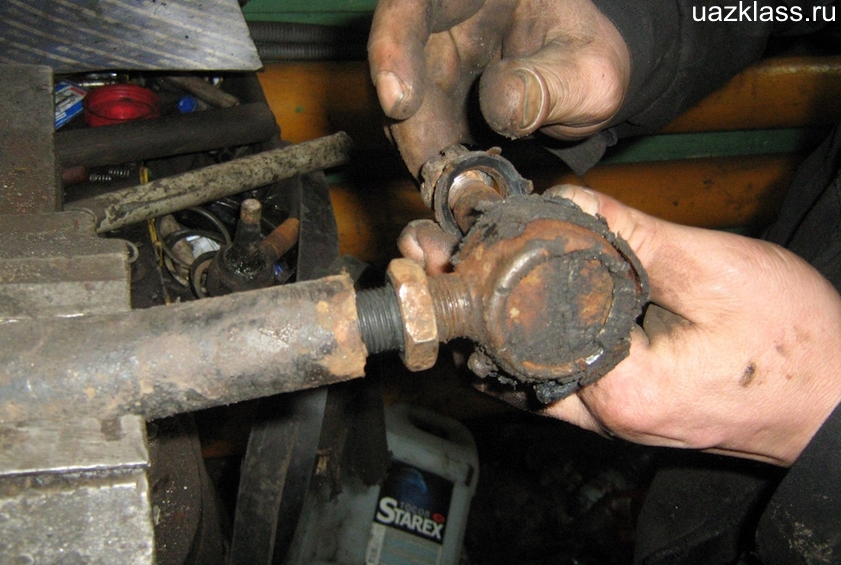

6. Из рулевой тяги вывинчивается наконечник. При этом обязательно надо считать количество оборотов. Это нужно для установки нового, чтобы не нарушать угол схождения колес. Следует учитывать, что направление резьбы разное у правого и левого наконечников.
7. Проверить, есть ли масленка на новом наконечнике. Если нет, снять ее со старой детали. Через нее внутрь корпуса запрессовать смазку.

После этого можно установить новый наконечник, поперечную тягу и все остальные детали в порядке, обратном снятию. Затем стоит посетить автосервис для корректировки углов развала-схождения колес.

Даже при небольших неисправностях рулевой тяги рекомендуется провести диагностику и ремонт, заменить неисправные детали, чтобы избежать возникновения аварийных ситуаций во время движения.

Рулевые наконечники УАЗ Патриот

Рулевой механизм является одним из важнейших систем каждого автомобиля. На внедорожнике УАЗ Патриот исправность рулевого управления влияет прямым образом на безопасность водителя и пассажиров. В конструкцию рулевого механизма входят рулевые наконечники, отвечающие непосредственно за процесс поворота колес под необходимым углом.

Такие устройства позволяют маневрировать, что повышает уровень безопасности автомобиля. В случае выхода из строя рулевой тяги, автомобиль становится неуправляемым и не может подлежать дальнейшей эксплуатации.

В данном материале уделим внимание рулевым наконечникам внедорожника УАЗ Патриот и рассмотрим их назначение, конструкции, основные виды неисправностей, а также процесс замены

Назначение и конструктивные особенности

Наконечник выполняет функцию передачи усилия от рулевой колонки к колесам. Именно благодаря наличию рулевых тяг происходит такой процесс, как поворачивание передних колес автомобиля УАЗ Патриот.

Конструкция наконечника представляет собой деталь, состоящую из следующих элементов:

• корпус;
• пыльник;
• шаровой палец;
• подшипник из полимера.

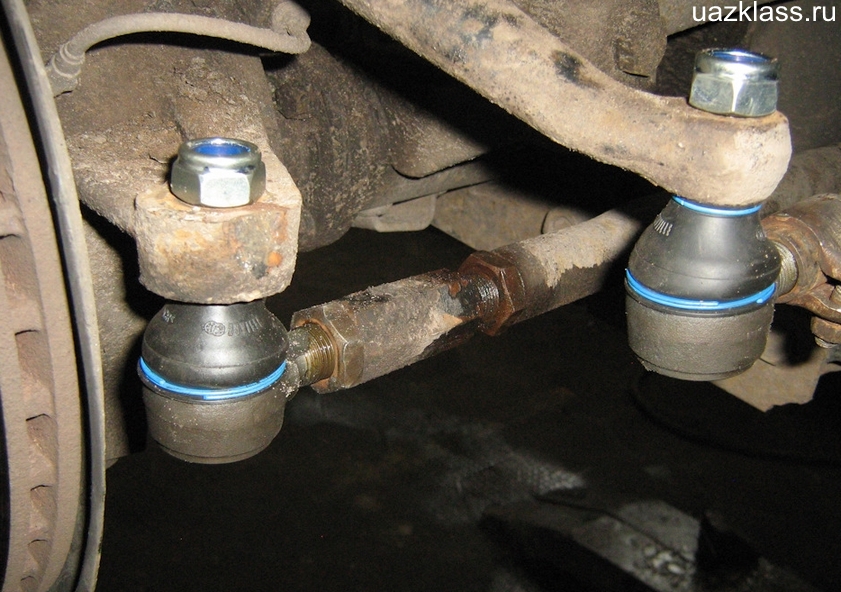

Ниже представлен вид рулевых тяг автомобиля УАЗ Патриот.

В конструкции автомобиля УАЗ Патриот, так же как и в некоторых другиханалогичных автомобилях используется две рулевые тяги. Тяги приобретаются в комплекте, да и замена их осуществляться должна также комплектом. Так как устаревшая деталь попросту может выйти из строя во время управления автомобилем, что повлечет за собой череду непредвиденных обстоятельств.

Наконечники тяг относятся к деталям, которые имеют достаточно быструю изнашиваемость, а значит, при возникновении неисправностей требуют проведения замены. Ремонту они не подлежат, мало того, порой возникают проблемы с процессом демонтажа, поэтому после прихода в негодность обязательно происходит замена деталей на новые. Как производится замена, рассмотрим ниже.

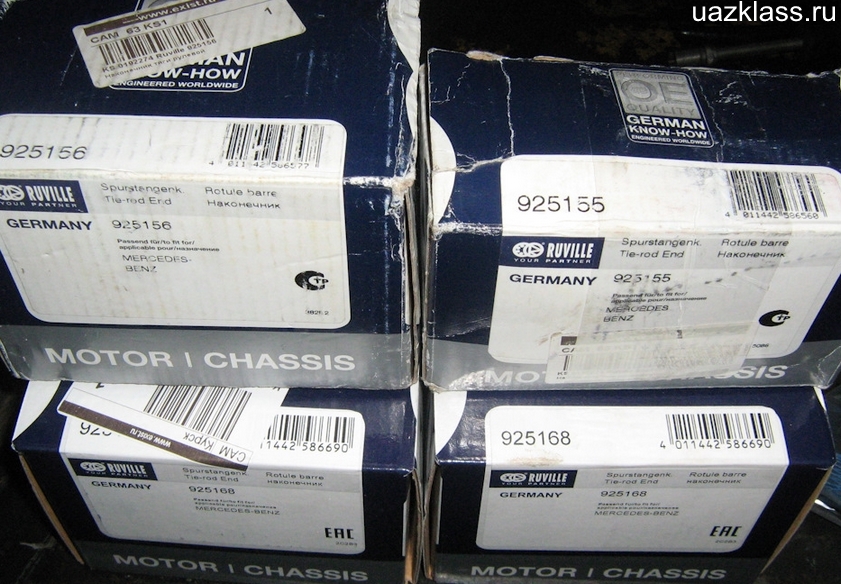

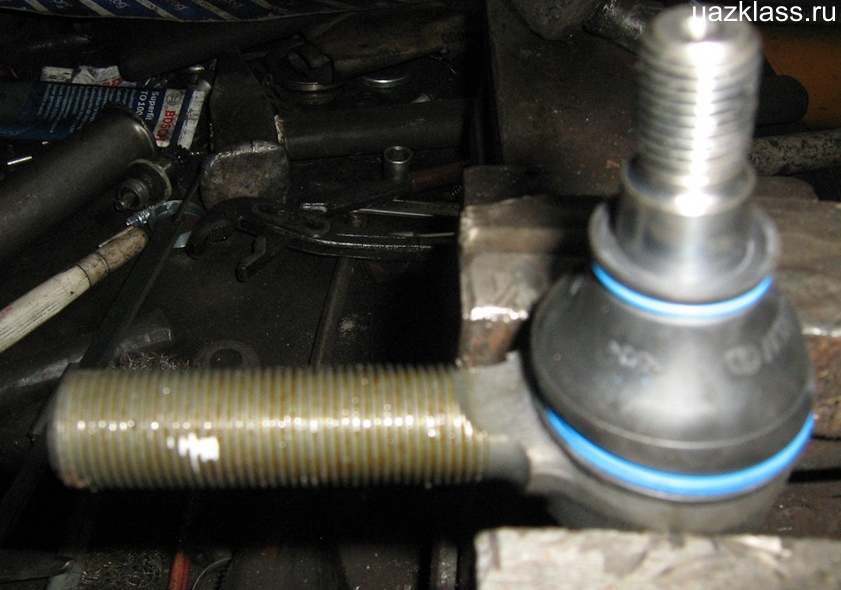

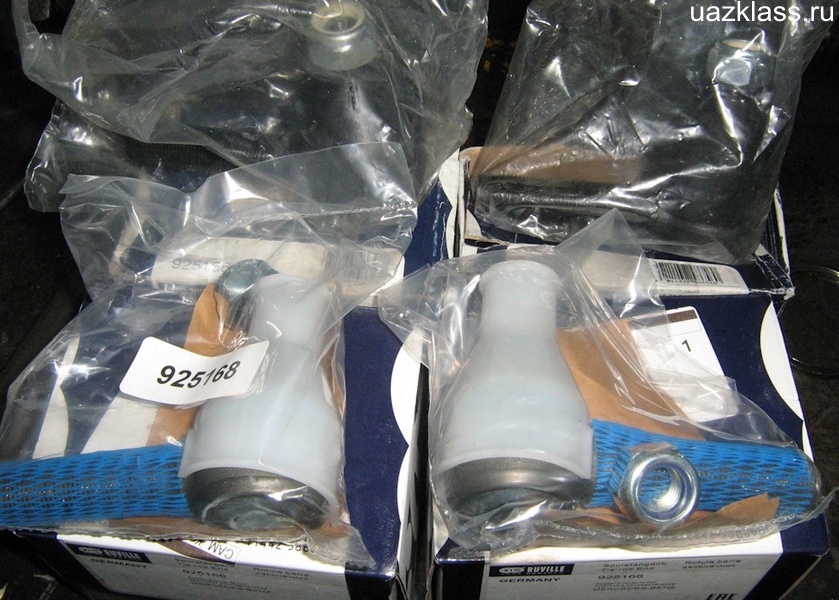

Какие наконечники лучше установить на замену старых? Для внедорожника УАЗ Патриот чаще всего рекомендуют изделия марки «АДС», отличающиеся своим качеством и прочностью конструкции. Стоимость комплекта изделий составляет примерно 2000 рублей.

Хотите уменьшить расход вашего Патриота? Для этого прочитайте…

Рулевая тяга имеет намного больший срок службы, чего не сказать о наконечниках. В материале о рулевых тягах на данном сайте можно узнать подробнее о конструкции и последовательности ремонтных работ. Определить неисправность наконечников можно по следующим признакам:

• машина на дороге плавает влево вправо;
• люфт руля;
• наблюдение скрежета во время движения по неровным дорогам;
• стуки при повороте руля;
• возникновение сбоев при выставлении углов развала и схождения колес.

На продолжительность службы наконечников тяг автомобиля УАЗ Патриот влияют следующие факторы: качество дорог, по которым эксплуатируется автомобиль, скорость движения, стиль вождения и состояние самого механизма.

https://www.youtube.com/watch?v=gWmCjR1VFq8

Многие умельцы стремятся починить изделия самостоятельно, что влечет зачастую выход изделий из строя через короткий промежуток времени. Поэтому не рекомендуется пытаться починить изделия с помощью подручных средств, так как от исправности данных устройств зависит безопасность пассажиров, водителя и встречных автомобилистов.

Приблизительный или средний срок службы данных механизмов на внедорожнике составляет около 40-50 тысяч км, после чего даже если не обнаруживаются неисправности изделий, все равно рекомендуется провести их проверку.

Основная причина неисправности данных устройств заключается непосредственно в износе шарнирной конструкции. В процессе эксплуатации пыльник имеет свойство нарушения герметичности, в результате чего происходит проникновение воды и пыли внутрь изделия.

Эти негативные факторы и приводят к основной причине износа механизма и в последующем к необходимости замены.

Не менее существенным фактором выхода из строя данного устройства, является наезд на серьезный вид препятствия (камень или при попадании в яму).

В результате осуществляется негативное воздействие не только на наконечники тяг, но также на всю подвеску автомобиля в целом.

Поэтому очень важно после каждого удара осуществлять профилактические технические осмотры деталей подвески и не только. Как осуществляется замена наконечников тяг, рассмотрим далее

Ремонт рулевого управления автомобилей УАЗ-3962, УАЗ-3741

Демонтировать рулевой механизм автомобилей УАЗ-3741, УАЗ-3962

Снимите рулевой механизм УАЗ-3741, УАЗ-3962 в следующем порядке:

— Снимите выключатель сигнала поворота.

— Отсоедините сигнальный кабель.

— Извлеките сигнальную кнопку и контактные данные.

— Ослабьте гайку крепления рулевого колеса на 2-3 оборота и с помощью съемника ослабьте крепление рулевого колеса на валу рулевого конуса.

— Ослабьте гайку рулевого колеса и снимите рулевое колесо.

На автомобилях, оборудованных рулевой колонкой с универсальным шарниром (см. рис. 14a), рулевой механизм можно снять без демонтажа рулевой колонки.

Демонтаж рулевого механизма автомобилей УАЗ-3962, УАЗ-3741

Устройство рулевого редуктора УАЗ 469

Рулевая уаз буханка — это узел, служащий для поворота передних колес автомобиля. Конструкция рулевого механизма УАЗа призвана уменьшить давление водителя на рулевое колесо во время движения.

Масляный поддон рулевого механизма УАЗ установлен на раме автомобиля. Устройство устанавливается с левой стороны по направлению движения. Крутящий момент передается от рулевой колонки к редуктору с помощью карданного вала.

Рабочая пара рулевого редуктора автомобиля УАЗ-469 состоит из сферического червяка и двухгребневого вала. Червяк соединен с валом, на который передается рулевое усилие. Вал установлен на том же валу, что и рулевая сошка. При вращении шнека вал и сошка перемещаются в одну сторону. Для предотвращения проскальзывания вала сошка установлена на мелких шлицах.

Когда колеса настроены на прямой ход, ролик должен находиться в центре червяка. Шлицевое соединение оснащено двойными узлами для обеспечения правильной установки сошки. Это исключает возможность перекоса деталей.

Симптомы неисправностей

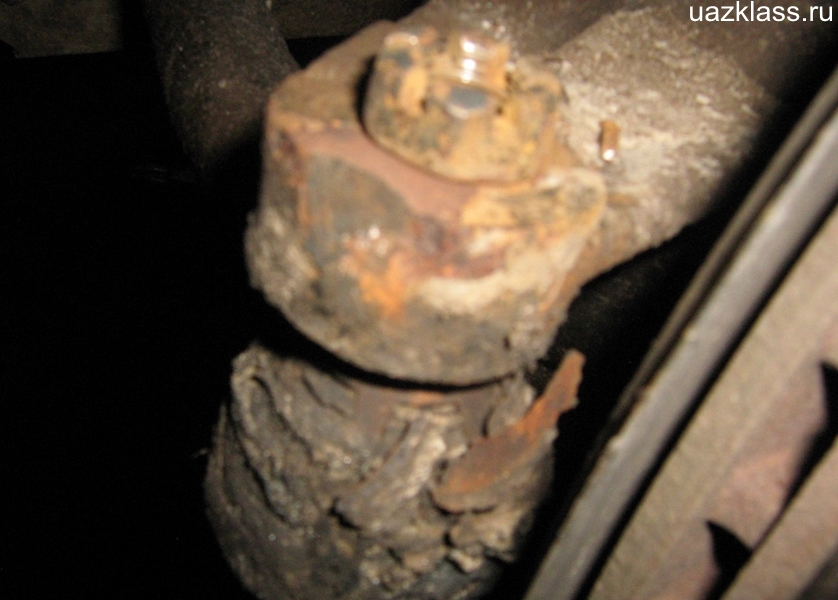

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
2. Подоприте задние колеса противооткатными средствами.
3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

Как выбрать новые наконечники

Если обнаружен зазор в наконечниках рулевой тяги, надо затянуть заглушку до упора, затем ослабить ее на половину оборота и закернить в этом положении. Если после этого зазор все равно остается, придется менять наконечники.

К выбору новых рулевых наконечников стоит подойти ответственно

Рекомендуется обращать внимание на следующие моменты:

Внешний вид. Проверить, правильно ли сформирована резьба, не имеется ли на литом корпусе повреждений. Если нет видимых дефектов, полировка качественная, деталь была произведена с соблюдением технологии, значит, будет надежной.

Качество пыльника. От него зависит, как долго будет служить устройство. Резина, из которой изготовлен хороший пыльник, мягкая, но эластичная

Очень важно плотное соединение концов пыльника с корпусом и пальцем. Благодаря этому вода и грязь не попадут в систему.

Качество шарнирной смазки

Во время покупки проверить его не получится. Однако лучше приобретать детали подороже. Практика показывает, что они обработаны смазкой высокого качества.

Также при покупке можно определить легкость движения стержня. Если палец смещается с трудом, деталь качественная. Если же элемент легко вращается, лучше такое изделие не покупать.

Теперь рассмотрим рулевые наконечники для УАЗ:

Наименование	Цена
«Автогидравлика» г. Ульяновск	465 руб.
«Фенокс» Беларусь	619 руб.
«Кедр» г. Миасс	529 руб.
«Автокомпонент» (АДС) г. Ульяновск	469 руб.
«AV Autotecknik» (не указано)	509 руб.
«Pekar» г. Санкт Петербург	599 руб.
«Metalpart» г. Санкт Петербург	479 руб.

Механизм работы и устройство редуктора

Устройство рулевого редуктора УАЗ Данный текст будет посвящен общему принципу работы редуктора, и разборе данного механизма на конкретном примере, а именно на знаменитой машине «УАЗ 469» или как его еще называют — «буханка».

Начнем с того что, подавляющее большинство редукторов, если не все, сделаны из цельного чугуна и сварены при помощи стали. Использование именно этих материалов дает необходимые параметры жесткости и прочности этому механизма, ввиду специфики его устройства. Под запаянным чугуном находятся довольно простые элементы передачи: зубчатые колеса, валы, подшипники, ремни, шестерни и т.д. Также возможны комплектации, в которых предусмотрено расположение смазывающего элемента внутри механизма. Это позволяет обрабатывать смазкой шестерни и подшипники внутри редуктора «УАЗ Буханка».

Он входит в комплектацию абсолютно всех современных автомобилей с системой редуктора на руле, в том числе и в УАЗ 469 (буханка). Эти системы предполагают передачу крутящего момента при помощи червячной передачи, состоящей в основном из специального винта-червяка и зубчатого червячного колеса.

Так называемый «червяк» установленный в редукторе «УАЗ 469», сделан в качестве литой детали из прочнейшего сплава. Внешне он выглядит как сердцевина во всем известной мясорубке, говоря же с использованием терминов, резьба на червяке выполнена в трапецеидальной форме. Что же касается червячного колеса, то оно мало чем отличается от обычного зубчатого, но резьба на этом элементе выполнена особенно тщательно и буквально ювелирно подогнана под форму резьбы червяка.

Зубчатые колеса для редукторов такой мощности, как в УАЗ 469 буханка делают из прочных материалов, обычно это либо чугун, который не рвется под большим усилием, либо прочный сплав стали, из них сделан сердечник. Зубья же делают из специальных антифрикционных материалов повышенной прочности. Червячная передача наиболее эффективна в машинах, где предполагаем высокий показатель крутящего момента в сочетании с небольшой угловой скоростью.

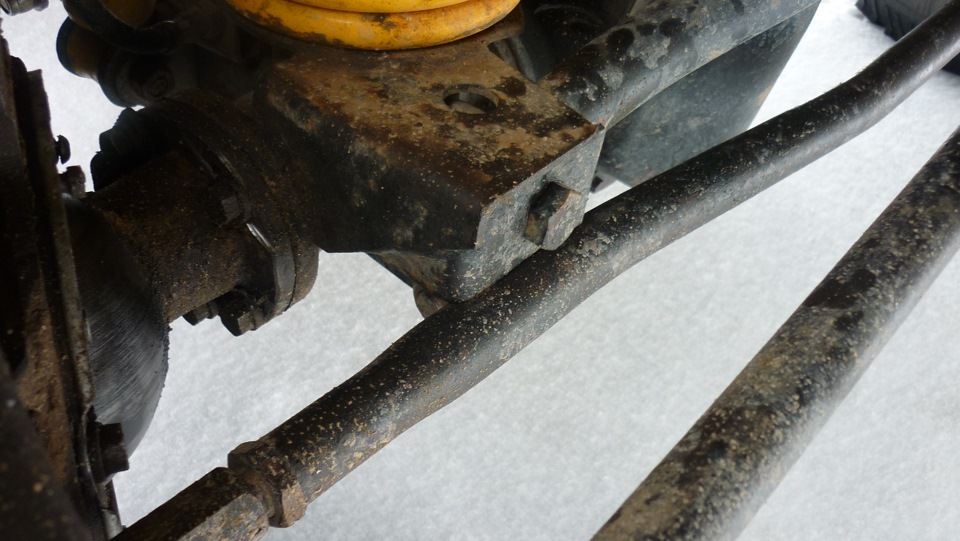

Замена рулевой тяги

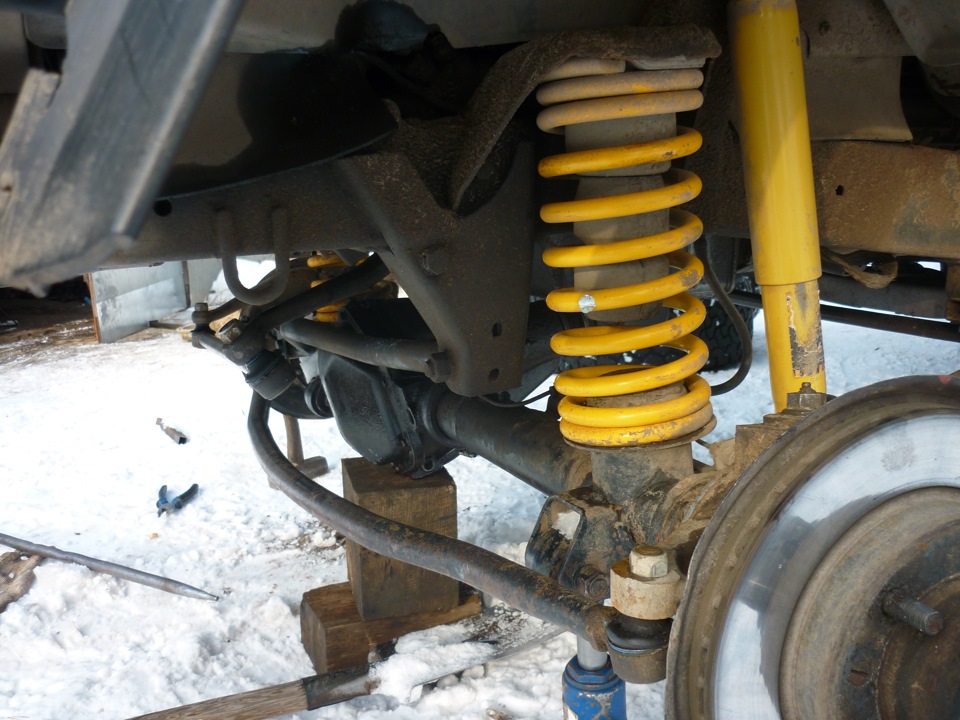

Почти год назад выполнялся завал кастора. Многие сталкиваются с проблемой, что при вывороте колес вправо, длинная рулевая тяга встречается с кронштейном короткой (исправлено) тяги Панара и получается изгиб.

Мы — не исключение, тяга гнулась — снимали выправляли, далее снова гнулась — снова правили… Так наверное раза 4 повторялось. Ну и на 8-мартовских выходных пробивая дорогу в снежной целине на даче (внезапно понадобился прицеп, оставленный там с осени) очередной раз она погнулась :).

Ну, плавали, знаем и уже давно была припасена запасная

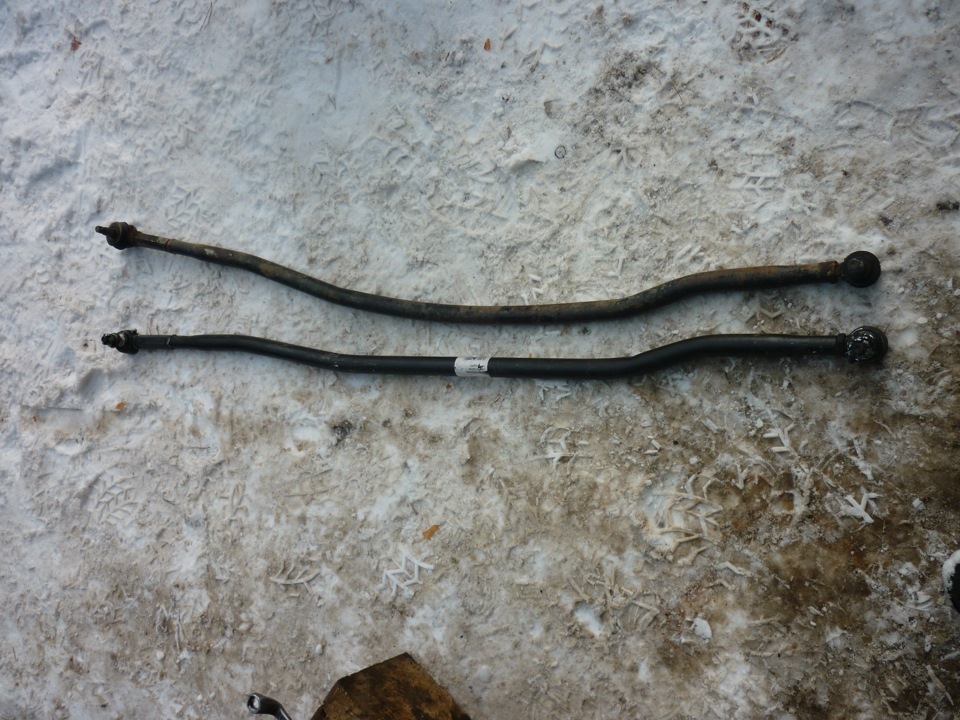

Хочется сказать, что новая тяга ниразу не была в эксплуатации, но такое ощущение, что один из наконечников б/у (просто покрашен)

Устройство и назначение рулевых наконечников

Рулевая тяга представляет собой изогнутую стальную трубку со специальными наконечниками на концах. Эти наконечники работают по принципу шарового соединения и непосредственно отвечают за маневренность автомобиля. Одной стороной наконечник прикреплен к рулевой тяге, второй – к поворотному кулаку. Если рулевая тяга неисправна, автомобиль теряет управление и дальнейшая его эксплуатация опасна поэтому читайте в этой статье на сайте uazklass.ru как этого избежать.

Шарнир рулевых тяг: 1 -заглушка; 2 -пружина; 3 -пята; 4 -шайба сферическая нижняя; 5 -шайба сферическая верхняя; 6 -кольцо защитное; 7 -пружинный колпачок; 8 -шплинт; 9-гайка; 10 -палец; 11 -сухарь; 12 -наконечник; 13 -контргайка; 14-тяга.

Сама тяга выходит из строя достаточно редко. Это происходит при попадании на скорости в яму или при механическом ударе. При этом рулевая тяга может погнуться и выйти из строя. Можно попытаться ее отремонтировать, привести в прежнее состояние, но при этом неизвестно, сколько она прослужит.

У наконечников имеются трущиеся элементы, поэтому изнашиваются они быстрее. Эти детали не ремонтируются, при неисправности обязательно надо заменить их на новые.

Наконечник рулевой тяги состоит из:

• корпуса;
• шарового пальца;
• пыльника;
• подшипника.

Автомобиль УАЗ Патриот имеет две рулевые тяги. Приобретать и заменять их лучше в комплекте. Ведь во время движения возможна поломка устаревшей детали, а это риск возникновения ДТП.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

• пассатижи для расшплинтовки гайки;
• гаечные ключи на «22» и «16»;
• наконечник типа Т-30 в виде звездочки;
• WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.
На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?
