Газ 31105: замена жидкости гидроусилителя руля

ГУР Валдай

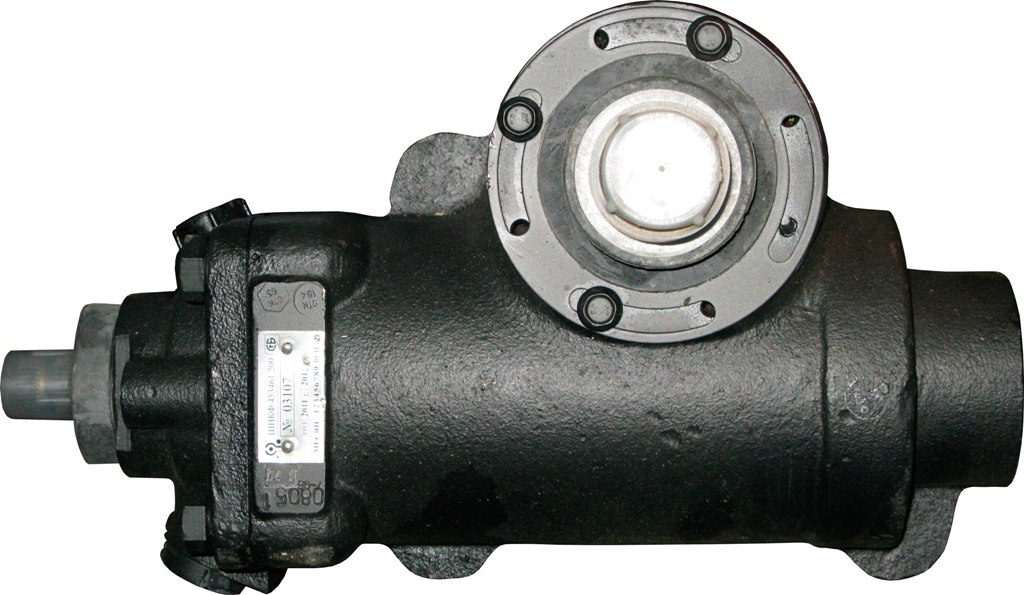

Гур Валдай. Гидроусилитель руля Валдай.

Цена 35 000 руб.

Гидроусилитель руля Валдай (ГУР Валдай) — безусловно необходимый для этого грузовика механизм. Если эксплуатация Газели ещё допускается с механическим рулевым механизмом без гидроусилителя. То на Валдае провернуть рулевое колесо без гидроусилителя к сожалению просто невозможно. В итоге ГУР Валдай является очень важным и жизненно необходимым агрегатом. Который в свою очередь требует тщательного ухода и обслуживания. Ремонт гидроусилителя руля Валдай (ГУР Валдай) возможен исключительно только в заводских условиях. И только на специализированном оборудовании высокоточной настройки. Однако специалисты завода не советуют ремонтировать гидроусилитель Валдай в кустарных условиях. Тщательно подогнать друг к другу плунжерные детали возможно только в заводских условиях. Необходимо высокоточное современное импортное оборудование. Попытки отремонтировать гидроусилитель Валдай приводят к напрасной трате времени и разочарованию. Предоставьте ремонт гидроусилителя Валдай опытным специалистам. Вес ГУР Валдай 20 кг.

Промывка клапанов гидроусилителя ГАЗ-3110

Промывка расходного и предохранительного клапанов насоса гидроусилителя ГАЗ-3110

Очищаем снаружи насос от грязи Сливаем масло из системы (см. «Замена масла гидроусилителя ГАЗ-3110»)

Ключом на «24» отворачиваем пробку-заглушку, расположенную над выходным отверстием насоса. (Для наглядности показано на снятом насосе.)

Извлекаем пружину расходного клапана.

Чтобы не вытекало масло и внутрь насоса не попала грязь, устанавливаем на место пробку-заглушку.

Тонкой отверткой, аккуратно вынимаем из золотника резиновую манжету.

Обернув в тонкий картон или кусок наждачной шкурки корпус золотника и аккуратно зажав его в тисках, ключом «на 10» отворачиваем седло золотника.

Освобождая от тисков корпус золотника, держите его вертикально, чтобы не потерять мелкие детали клапана.

Вынимаем из корпуса золотника шарик, направляющий стержень и пружину.

Промываем все детали в бензине и обдуваем сжатым воздухом (от насоса или компрессора).

Собираем золотник и устанавливаем его на место в обратной последовательности.

Источник

Как определить причину скрипа и скрежета при повороте руля

Важно, что посторонние шумы во время движения автомобиля могут проявиться на любой скорости. Водитель, поворачивая руль в ту или другую сторону, слышит нехарактерный скрежет даже при езде на скорости в 30 км/ч

Примечательно, что при повороте руля скрежет может быть услышан даже тогда, когда машина стоит на месте.

Современные модели автомобилей оснащаются ГУРом (гидроусилителем руля), благодаря чему рулевое колесо вращается максимально легко и бесшумно. Для базовых комплектаций допускается небольшой гул или шипящие звуки при повороте руля в крайние положения. Однако скрежета или скрипения быть не должно независимо от того, установлен ГУР или нет.

Определить причину нехарактерных шумов при повороте руля непросто. Первым делом потребуется установить не только источник нехарактерных звуков, но и дополнительную симптоматику. Ведь в ряде случаев водитель не только слышит непривычные звуки, но и ощущает какие-либо неполадки в управлении.

При диагностике причины шума необходимо учесть сразу несколько важных факторов:

• специфика шума (гудение, скрипение, скрежет, хруст, стук);
• моменты появления шума (скрежет при повороте руля в движении или во время стоянки автомобиля тоже);
• периодичность шума — зависимость от погодных условий, температуры мотора, загруженности авто и прочих факторов;
• появление скрежета при повороте руля налево или направо, либо в обе стороны;
• какие еще симптомы проявляютс вместе с шумом.

Полные ответы на эти вопросы помогут специалисту автосервиса максимально точно определить источник проблемы и устранить ее.

Бачок ГУР

Давайте представим, что нам жалко 15 usd на новый бачок и вымоем его. Пойдем купим на 10 usd кисточек, моющих средств или бензина. Найдем ёмкость для мойки и посмотрим, что из этого получится

Спустя полчаса бачок визуально чист.

Но давайте посмотрим на дно бачка и там мы увидим шуруп.

Этот шуруп крепит фильтр системы ко дну бачка.

Откручиваем его

И ужас… Сколько там грязи

Мало того, что эта грязь останется в системе с новой жидкостью, так ещё и пропускная способность фильтра снизилась процентов на 70

Какой смысл тогда в замене жидкости? У которой, кстати, стоимость, почти как у нового бачка.

Что же делать?

Заменить фильтр не получится, так как его невозможно извлечь из бачка – он не пройдет через горловину. Это, так называемая, защита от дурака. Так как обязательно найдутся те, кто установит бачок без фильтра, если бы его можно было извлечь.

Остаётся только купить ещё моющих средств и попытаться вымыть фильтр

Но так лучше не делать. При мойке фильтра Вы высвободите всё, что собирал фильтр и распределите по стенкам бачка. Как говориться: не полы помыл, а равномерно грязь распределил)

Вот я просто провел пальцем по стенкам бачка с вымытым фильтром. Видим, сколько металлической стружки на пальце

Поэтому на 100 % всё вымыть не получится. Даже, если стружки не видно, то это не значит, что её нет.

А чтобы уменьшить количество стружки, тогда необходимо бачок каждый раз ополаскивать свежим бензином или моющим средством. В итоге на мойку уйдет больше финансов, чем стоимость нового бачка.

Но и это ещё не всё. Многие набирают в бачок бензин, закрывают крышку и трясут его, пытаясь отмыть. Но так делать тоже нельзя!

Потому что в крышке бачка находится поролон

Так вот, под воздействием бензина этот поролон превращается в труху

И ничего не подозревая, автовладелец устанавливает бачок на место, заливает новое масло и закручивает эту крышку… Далее можно догадаться, что происходит.

Также на бачке установлен обратный клапан на штуцере обратного слива, который не вечный и никто его не проверяет

А новый бачок идёт с новым клапаном

Что делать когда свистит ремень гидроусилителя руля

Данную проблему легко устранить, так как не требуется вмешательства в конструкцию самого насоса. Когда свистит ремень ГУР, достаточно выполнить его оптимальное натяжение. Для этого нужно открутить верхнее крепление устройства, используя шестигранник. Теперь появляется возможность вращать регулировочный болт, чтобы настроить оптимальное натяжение. После регулировки крепление гидронасоса необходимо снова закрутить. Через десяток километров пробега следует опять проверить натяжение, даже если свист отсутствует. Это необходимо на тот случай, если крепление было прикручено не надежно, что способствует повторному ослаблению ремня.

Итак, мы рассмотрели почему свистит ремень ГУР и как устранить этот свист, теперь разберем другие факторы, связанные непосредственно с конструкцией самого гидроусилителя.

Почему возникает свист гидроусилитель руля

Чаще всего свистит ГУР при повороте руля. Это означает недостаточный уровень жидкости в расширительном бачке. Достаточно долить ее до требуемого уровня и свист исчезнет. Необходимо доливать такую же гидравлическую жидкость, которая уже залита в насос. Смешивать разные типы данного расходного материала не рекомендуется. Таким способом решается проблема, если свистит ГУР в крайних положениях. Ее многие игнорируют, так как не часто руль поворачивается в крайнее положение, от чего звук редко напоминает о проблеме. Со временем свист будет возникать даже при езде по прямой дороге, а потому не стоит игнорировать его появление в крайних положениях.

Самый дорогостоящий ремонт требуется в тех ситуациях, когда свистит ГУР при повороте руля до упора по причине износа опоры рулевой стойки. Замену рулевой рейки рекомендуется доверить специалистам, так же как и подшипников, имеющих критический уровень выработки. При повороте руля в крайние положения свист может исходить и от приводного ремня, даже при оптимальном натяжении. Это обусловлено тем, что свистит ремень ГУР в крайних положениях из-за потери эластичности, что неизбежно с течением времени. Чтобы это исправить, необходимо обработать его специальным кондиционером, который возвращает полимерным материалам эластичность.

Случай, когда свистит ГУР на холодную, напрямую связан с жиклером. Как правило, свист возникает при нажатии на педаль газа, когда силовой агрегат прогревается. Замена данного клапана решит проблему, но придется полностью слить масло, а потом снова прокачать систему. Все вышеперечисленное необходимо делать только после проверки надежности крепления насоса. Дело в том, что свист гидроусилителя возникает и при ослаблении креплений. Достаточно затянуть нижний крепежный болт, и проблема будет решена, если отсутствуют вышеперечисленные факторы, вызывающие свист или скрип.

Как правильно заменить жидкость в гидроусилителе руля на ГАЗ 31105?

Жидкость в гидроусилителе руля на ГАЗ 31105 — это технологическое масло, предназначенное для смазывания деталей системы ГУР. С помощью такого вещества в механизме оказывается сопротивление от насоса к гидроцилиндру. Так руль в авто вращается без усилий.

Жидкость ГУР циркулирует в системе по связывающим узлам и шлангам. При неподвижности машины, определить уровень смеси можно по специальной отметке в расширительном бачке. Таким образом масло должно находиться на MAX.

При частой и агрессивной манере вождения, а также в случае технических неисправностей, жидкость в системе может протекать. В результате этого уровень масла будет падать, создавая водителю лишние неприятности. При отказе ГУР управлять транспортом будет значительно сложнее. Эксплуатация автомобиля без смеси спровоцирует поломку насоса. Поэтому водителям рекомендуется регулярно проверять бачок на наличие жидкости.

Своевременная профилактика гидроусилистельной системы обезопасит водителя от чрезмерных трат на ремонт автомобиля.

Признаки необходимости замены смеси:

• при повороте руля ощущаются толчки, вибрации;
• изменился цвет и запах раствора;
• руль проворачивается с усилиями или вовсе не проворачивается.

При возникновении подобных проблем, водителю необходимо незамедлительно слить старую жидкость и залить новую. Сделать это можно как в автоцентре, так и самостоятельно.

Процедура замены масла ГУР достаточно простая и не отнимет у водителя более 30 минут. Весь процесс можно разделить на несколько этапов:

1. Слив непригодной жидкости;
2. Прочистка механизма ГУР;
3. Заливка нового вещества.

Далее рассмотрим каждый из этапов подробнее.

Слив испортившегося масла из руля

Все работы с жидкостью необходимо проводить только при заглушенном двигателе. Далее требуется приподнять передние колеса авто на домкрате. Так на автомобиль не оказывается никакого давления. Затем поднимается капот и фиксируется в открытом положении.

Инструкция по сливу гидравлической жидкости:

• открыть пластмассовый расширительный бачок;
• вытащить фильтр и промыть его проточной водой или специальным средством;
• выкачать из бачка всю смесь с помощью шприца и резиновой трубки;
• отсоединить шланги и направить их в емкость для слива раствора;
• после это прокручивается руль авто до упора несколько раз, для того чтобы вытекла оставшаяся жидкость.

Насос ГУР Газель Бизнес 4216

Германия. Насос ГУР Газель ZF, насос ГУР Газель Бизнес ZF, насос ГУР Газель Бизнес 4216,

Насос ГУР Газель Бизнес 4216, насос ГУР Газель Бизнес ZF, насос ГУР Газель ZF.

Цена 9000 руб.

Гидроусилитель руля (ГУР) на Газель-3302; Соболь-2217

Прежде всего необходимо установить рулевое колесо в положение движения по прямой. После этого кроме того надо снять крышку бачка гидра насоса гидроусилителя руля (ГУР Соболь). Затем залить чистое масло немного выше уровня сетки заливного фильтра. В результате через 3 — 5 минут после заливки проконтролировать уровень гидравлической жидкости в бачке. И при необходимости лучше всего жидкость долить до уровня сетки. Запустить двигатель и дать поработать (не вращая рулевое колесо) в течение 10…15 сек. При этом к тому же необходимо доливать масло в бачок до уровня сетки. На холостых оборотах двигателя лучше всего плавно повернуть (наилучший результат достигается, когда управляемые колеса предварительно вывешены) рулевое колесо. Из положения движения по прямой в каждое крайнее положение и обратно. При этом одновременно кроме того доливать в бачок масло до уровня сетки заливного фильтра. Продолжая плавно поворачивать управляемые колеса из края в край убедиться. Что в итоге уровень масла в бачке остаётся неизменным.

Однако удерживать рулевое колесо в крайних положениях длительное время не допускается. При этом из гидросистемы должен удалиться воздух и масло в бачке не должно вспениваться. Однако чрезмерное вспенивание свидетельствует об отсутствии герметичности соединений гидросистемы. Более того в полностью заправленной гидросистеме масло в бачке гидравлического насоса гидроусилителя должно находиться на уровне сетки заливного фильтра. На самом деле снижение уровня масла в бачке допускается до уровня верхней крышки элемента фильтрующего, не ниже.

Гидроусилитель Газель

Прежде всего при эксплуатации и техническом обслуживании гидроусилителя руля ГУР на Газель необходимо соблюдать определённые правила. В качестве основной рабочей гидравлической жидкости лучше всего применять масло марки «Р» ТУ 38.1011282-89. Однако допускаются заменители масел в соответствии с картами смазок. Которые в свою очередь приведены в руководствах по эксплуатации грузовых автомобилей. Кроме того гидросистема должна быть снабжена фильтром, обеспечивающим степень фильтрации рабочей жидкости не грубее 45 мкм.Температура рабочей жидкости в гидросистеме должна быть не более плюс 90°С

ВНИМАНИЕ! В итоге нормальное функционирование гидроусилителя руля ГУР Соболь обеспечивается при минимальной подаче насоса 5,0 л/мин

Гидроусилитель Соболь

На самом деле эксплуатация гидроусилителя руля ГАЗ-3302 и Соболь 2217 строго регламентирована. Прежде всего она должна производиться при строгом соблюдении требований технических условий ТУ РБ 00232153.041-98. Условия лучше всего описаны в настоящем паспорте и инструкции по эксплуатации грузового автомобиля. Заливка масла (гидравлической жидкости) в рабочую систему снабжения гидроусилителя руля. Затем прокачка должны осуществляться следующим образом.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГИДРОУСИЛИТЕЛЯ

Прежде всего техническое обслуживание гидроусилителя руля Газель производится в соответствии с руководством по эксплуатации. Качество работ в итоге должно соответствовать качеству технического обслуживания грузового автомобиля на станции технического обслуживания ОАО ГАЗ. СТО в результате должны иметь специальное оборудование для ремонта ГУР на Газель. Однако следует иметь в виду, что разборка гидроусилителя руля ГУР Валдай — ГАЗ-3310 или ГУР на Газель не допускается. То же самое касается и ГУР на Газель. Прежде всего связанно это обстоятельство с тем. Что в кустарных условиях к примеру насосы высокого давления и гидроусилители отремонтировать просто невозможно. Дело в том, что на сборочном заводе на самом деле применяется дорогое сложное высокоточное оборудование с минимальными техническими допусками. Любое превышение допусков приведёт к снижению давления гидравлической жидкости в системе и, как следствие, отказу самого изделия. По этой причине в итоге производитель настоятельно рекомендует либо заменить ГУР Валдай на новый. Или отдать ГУР на Газель в ремонт к квалифицированным специалистам.

Во всяком случае при наличии специального оборудования и специально подогнанных запчастей ремонт возможен только в заводских условиях. По этому прежде всего избегайте сомнительных «мастеров на все руки». Всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать в итоге, что Вы думаете.

Свист ремня ГУР: причины и методы устранения

При возникновении поломок, вышедший из строя детали транспортного средства, издают звук. Если слышен свист со стороны генератора, то с уверенностью проблема кроется в ремне. Специалисты утверждают, что при этом его надлежит сразу же заменить. Однако это утверждение неверное. Перед тем как предпринимать серьезные меры требуется продиагностировать возникшую проблему, и применить действия по устранению.

Перед этим следует рассмотреть предназначение ремня ГУР. В процессе работы он выполняет не сложную задачу. Его цель — передача вращающего момента с коленчатого вала на генератор. За счёт этого последний вырабатывает электричество, которое выступает источником энергии для аккумулятора и других устройств.

Причины свиста:

1. Попадание жидкости на ремень или шкив. В роли жидкости выступает масло, антифриз, бензин или другой горюче-смазочный материал.

2. Износ. Из-за постоянного трения поверхность покрывается трещинами, в результате чего работая на всю мощь, он издает звук похожий на свист.

3. Низкое качество элемента. Если производителем элемента выступает китайские или тайваньские компании то материал, из которого состоит ремень и материал поверхности различны.

4. Погодные условия. Такой звук возникает, если на улице минусовая погода. После хорошего прогрева транспортного средства он исчезает.

5. Некачественный смазочный материал для подшипников. Таким образом, консистенция не позволяет ремню прокручиваться требуемым образом.

6. Плохая натяжка. Если процедура натяжки выполнена плохо, то в момент проскальзывания при работающем двигателе появляется свист.

Как залить новую жидкость в гидроусилитель?

Для того чтобы выбрать гидравлическую смесь необходимо определиться какое масло и для чего предназначено. Выделяют два вида: синтетическое и минеральное масло. Последнее используется для легковых авто. Синтетика для спец техники. Помимо этого, изготовители выпускают жидкость в трех цветах:

• красное масло предназначено для авто с автоматической коробкой передач;
• зеленое — для механики;
• желтое можно заливать в любую машину.

Наиболее предпочтительный класс — Dexton III или Dexton II.

После подбора необходимой жидкости требуется:

• залить масло в пластмассовый расширительный бачок, предварительно подсоединив шланги;
• надеть фильтр;
• закрыть клапан (не плотно);
• прокрутить руль авто несколько раз до упора, для того чтобы равномерно распределить масло по узлам;
• долить жидкость при необходимости (до отметки МАХ) и закрыть клапан.

Весь процесс замены масла не отнимет более 30 минут.

Пошаговая инструкция смены жидкости в гидроусилителе руля

При соблюдении основных правил техники безопасности и наличии нужных инструментов, владелец автомобиля УАЗ Патриот может приступить к основной работе.

Выполнить смену жидкости в гидроусилителе рулевого управления необходимо при наличии следующих инструментов:

• Большой шприц с трубочкой;
• Емкость для слива старого масла;
• Новая жидкость;
• Резиновые или обычные перчатки;
• Чистая тряпка.

Работы по смене смазки необходимо проводить при наличии подъемника. Если он отсутствует, можно установить автомобиль на смотровую яму или приподнять двумя домкратами. Домкратом надо приподнять передние колеса машины.

Процесс слива отработанной жидкости:

• Установить машину на подъемник или поддомкратить переднюю часть;
• Если есть передний брызговик, его надо удалить;
• Открыть крышку расширительного бачка гидроусилителя руля;
• Ослабить хомут, которым крепится расширительный бачок;
• Подготовить емкость для отработанного масла;
• Шприцом с трубочкой выкачать смазку или, наклонив бачок, слить жидкость в емкость;
• От бачка отсоединить шланг – обратку и опустить в подготовленную тару;
• Поворачивать руль в разные стороны до упора 2 – 3 раза;
• Силовой агрегат на данном этапе заводить не надо;
• Снять пустой бачок и хорошо промыть;

В расширительном бачке расположен фильтр для очистки жидкости. Его следует снять и заменить на новый фильтр. На данном этапе слив жидкости гидроусилителя руля с УАЗ Патриот успешно выполнен.

Завершается замена жидкости в гидроусилителе руля УАЗ Патриот заливом нового масла:

• Установив расширительный бачок на место, шприцом залить новое масло;
• Руль поворачивать вправо и влево до упора при неработающем моторе, постоянно доливая масло в бачок;
• При вращении руля из сливного шланга вытекает старая смазка, она темного цвета. При появлении светлого масла при сливе, прекратить выполнять прокачку;
• Собрать на место систему гидроусилителя руля;
• Завести двигатель, поворачивая руль от упора до упора;
• Долить жидкость до указанного на бачке уровня.

На этом замена жидкости в гидроусилителе руля УАЗ Патриот закончена.

В процессе выполнения работы водитель должен учитывать следующие рекомендации:

• Чтобы исключить нагрузку на систему руля, во время прокачки машина должна находиться в подвешенном состоянии;
• Средний объем масла для замены составляет 1,2 литра;
• По окончании замены жидкости, автомобиль опустить и завести силовой агрегат. Двигатель должен поработать вхолостую примерно 10 – 15 минут.

При выполнении слива масла гидроусилителя руля УАЗ хантер необходимо заменить фильтр насоса гидравлической системы. Фильтр извлекается из расширительного бачка, вытащив с оси шплинт, сняв шайбу, прижимную пружину и уплотнительную втулку (резиновую). Прежде чем поставить новый очистительный элемент, протереть расширительный бачок внутри от грязи. Очистив бачок, можно установить новый фильтр в обратном порядке как снимали.

Замена жидкости гидроусилителя руля в УАЗ Хантер в своем процессе мало чем отличается от замены масла в УАЗ Патриот. В качестве заливаемой жидкости на УАЗ Хантер используют трансмиссионное масло Dexron II или Dexron III. Их можно смешивать. Объем заливаемой жидкости гидроусилителя руля хантер равен 1,1 литра.

На  заключительном этапе работы двигателя, следует тщательно проверить места присоединения шлангов к элементам системы гидроусилителя на предмет потери жидкости. При обнаружении течи, следует незамедлительно ее устранить.

Стоит уточнить, что при смене марки субстанции, систему гидроусилителя руля надо промыть тем маслом, которое заливается в нее. Только своевременное техническое обслуживание в качестве замены жидкости в гидроусилителе рулевого управления и профилактического ремонта, обеспечит бесперебойную работу всей системы гидравлического усилителя руля.
