Как заменить элементы гур автомобиля уаз патриот

Не пора ли заменить масло?

Смазывающая жидкость является фундаментальным компонентом системы гидравлического усиления. Именно с ее помощью создается требуемая величина давления, от которой зависит эффективность работы механизма. С течением времени смазка теряет свои кондиции и требует смены. Справочник УАЗ Патриот говорит о такой необходимости спустя каждые 100 тыс. км. Некоторые владельцы применяют для этой цели трансмиссионные флюиды от именитых производителей. Эти жидкости достаточно хорошо зарекомендовали себя на рынках многих стран.

Посмотрим на объем.

УАЗ Патриот необходимо немногим больше 1 литра. Советуем приобретать 2 литра.

Замена масла в ГУР.

Первым делом вывешиваем колеса передка и снимаем моторную защиту.
Смотрим на масляный бачок под капотом. На нем ослабляем момент затяжки хомута.
Этот бачок потребуется наклонить. Так мы сольем из него жидкость. Облегчит задачу соответствующий шприц.
Пришло время отсоединить от бачка шланг отвода жидкости. Он еще называется «обраткой». Его край опускаем в сливную емкость, при этом крутим руль на полный выворот в обе стороны. Делаем это на три полноценных оборота.
Опорожненный бачок снимаем (рекомендуем) и вымываем внутри. В нем имеется фильтр. Заменяем его новым аналогом.
Берем в руки новое масло и наливаем его в вымытый и установленный на место бачок. Просим помощника во время этого процесса вращать руль в обе стороны до упора. Чем сильней и проворней помощник, тем меньше воздуха будет в системе

Следим за уровнем в бачке – постоянно пополняем.
Обращаем внимание на сливной шланг. В начале процесса с него появляется темное масло

С течением процедуры оно светлеет. Это значит, что новая жидкость «выгоняет» старое масло в ГУР. Так происходит до залива примерно 700-800 мл. Теперь систему можно собирать обратно.
Убеждаемся в правильности сборки и запускаем «движок». Крутим руль и доливаем жидкость до потребного уровня.

Замена жидкости в ГУР завершена.

Периодичность замены масла в ГУР

Рабочая жидкость ГУР не вечна и не рассчитана на весь период эксплуатации автомобиля. Существуют общие рекомендации по периодичности замены рабочей жидкости:

• при интенсивной эксплуатации авто — 1 раз/год или после 30 тыс. км;
• при обычной эксплуатации и пробеге до 10 тыс. км в год — 1 раз/2 года.

При наличии утечки в системе и значительном снижении уровня в бачке жидкость уже через несколько минут закипает, а усилие на руле возрастает в несколько раз — ГУР выходит из строя. Чтобы не допустить этой ситуации, до устранения пропуска масло нужно обязательно доливать до нормального уровня. И здесь у автомобилистов зачастую возникают проблемы, т. к. многие не представляют, какая жидкость заливается в гидроусилитель руля.

Как промыть бачок гидроусилителя руля

В процессе эксплуатации автомобиля в жидкости гидроусилителя руля накапливаются продукты износа. В основном это микроскопические металлические частички, металлическая стружка, которая циркулирует по системе и попадает в насос и рейку снова и снова. Эту взвесь иногда называют «серебрянкой». Чтобы увидеть серебрянку нужно посветить фонариком в бачек гидроусилителя руля и немного помешать ее любым стержнем. Разноцветные серебристые разводы – это и есть металлическая взвесь.

По количеству серебрянки в системе ГУР можно судить о ее состоянии. В исправно работающей системе масло чистое, но если ее много, то ждать беды. Это значит, в насосе идет ускоренный износ. Чем больше в системе металлической стружки, тем быстрее идет износ. Если серебрянки слишком много, то это значит, что насос уже испорчен. Полированные детали насоса задраны, а снятый металл циркулирует по системе.

Ремонтировать такой насос уже поздно. Эта неисправность называется «задиры роторной пары» и проявляется увеличенным усилием на руле на холостых оборотах.

Замена насоса ГУР, взамен испорченного, в случае обильного количества серебрянки в системе, имеет сложность. Если не удалить металлические частички из системы, то новый насос будет так же испорчен. Но промыть все полости системы ГУР, особенно цилиндр рулевой рейки совсем не просто.

Описанную ниже процедуру рекомендуется проводить раз в 10 – 20 тысяч километров. Можно приурочить ее к очередной замене масла в двигателе. Это значительно увеличит срок службы насоса. А в случае замены насоса эта процедура обязательна!

Промывка системы ГУР без разборки.

1. Потребуется примерно два литра (или больше) жидкости ГУР. (Жидкость должна подходить по типу для вашего автомобиля.) Груша или большой шприц для откачки масла из бачка. Емкость для слива масла.
2. Процедуру лучше проводить вдвоем. Один человек сидит за рулем, другой у открытого капота.
3. Завести мотор, но в процессе процедуры не газовать!
4. Прокрутить руль пару раз от упора до упора, чтобы жидкость в системе перемешалась.
5. Прекратить вращать руль и откачать из бачка весь доступный объем масла. Обычно это грамм 200. Если вследствие низкого уровня жидкости в бачке, в насос попадет воздух, то раздастся вой и масло вспенится. Но это не повредит насосу. Наоборот, пузырьки воздуха лучше захватывают мусор в системе.
6. Долить жидкость в бачек до нормального уровня, и повторить пункт 4.
7. Повторять последовательность пока не будет израсходована вся приготовленная жидкость. После этого долить жидкость в бачек до нормального уровня, подождать пока осядет пена и снова долить. Заглушить мотор.

В некоторых случаях в зависимости от конструкции бачка при низком уровне жидкости ее может начать выкидывать через открытую пробку. В этом случае не следует откачивать жидкость до конца.

При сильной загрязненности системы может понадобиться до 5-ти литров новой жидкости. При замене насоса нужно сначала промыть систему, а потом уже заменять его. К сожалению, альтернативой данной промывки может быть только полная разборка и чистка системы. Поэтому неудобность процедуры оправдывается результатом.

Держите систему ГУР в чистоте !

Как часто менять жидкость в ГУР

Многие производители автомобилей заявляют, что заливать новую жидкость в ГУР не нужно, так как залитая на заводе сохраняет свои свойства неизменными в течение всего времени эксплуатации машины. В реальности дела обстоят иначе. Смазка для гидроусилителя является расходным материалом, который, как все продукты нефтехимической промышленности, со временем утрачивает свои первоначальные свойства.

Новую жидкость в ГУР следует лить каждые 1-2 года. Только так получится сохранить гидронасос в исправном состоянии, ход руля также будет легким. Время, когда смазку следует менять, определяется условиями, в которых эксплуатируется авто. Если машина испытывает повышенные нагрузки, заливать смазочный материал нужно часто.

Почему может потребоваться залить новую жидкость в ГУР преждевременно? Причина часто бывает в поломке одной из составляющих системы рулевого управления. Когда вышедший из строя элемент будет заменен, придется менять и смазку. Иначе система, в которой есть как новые, так и старые детали, не будет функционировать исправно.

Кроме того, следует регулярно проверять уровень смазки в бачке гидроусилителя. Делать это необходимо каждые три месяца. Заметили, что ее объем стал меньше? Чаще всего такое происходит, если система разгерметизировалась. Решение – выполняем опрессовку, находим и ликвидируем протечку. Только после этого можно лить новую жидкость в ГУР.

Перейдем к насосу УАЗ Патриота

Это главный компонент системы. Агрегат призван создавать давление в контуре, что позволяет механизму в целом обеспечить эффект усиления при вращении руля. Задача контроля автомобиля для водителя существенно упрощается. Для модификации УАЗ Патриот «3163» разработчики применили отдельный насос, который можно отыскать, если осведомиться в его каталожном номере. Вот он – «3163-3407010». Именно это изделие владельцу следует устанавливать на своем авто.

Неисправностей насоса существует несколько. Если произошло повреждение корпуса изделия, то оно подлежит безоговорочной замене. Здесь владельцам можно порекомендовать рассмотреть вариант от фирмы «Delhpi». Каталожный код агрегата идентичен только что приведенному – «3163-3407010».

Необходимость замены

Часто уже через 30-40 тысяч км пробега можно обнаружить подтеки антифриза из системы охлаждения. Причины подтеков следующие:

1. Старая резина огрубела и под влиянием негативных факторов начала трескаться. Достаточно одной микротрещинки, чтобы начал вытекать антифриз.
2. Неплотное прижатие резиновых патрубков хомутами. Такое явление возникает в случае, когда резина становится неэластичной, грубой и сквозь соединения начинают появляться трещинки и зазоры.

Появление таких трещин и зазоров в системе охлаждения внедорожника УАЗ Патриот чреват не только подтеками охлаждающей жидкости, но также и попадания воздуха в систему. При таком раскладе требуется периодически контролировать уровень антифриза, а также искать причины неисправности печки.

В таком случае, когда появляются уже видимые трещины, только тогда водители спешат заменить резиновые изделия. Но менять шило на мыло – это экономически не эффективно. Эффективный вариант – это установка силиконовых патрубков и шлангов на внедорожник УАЗ Патриот.

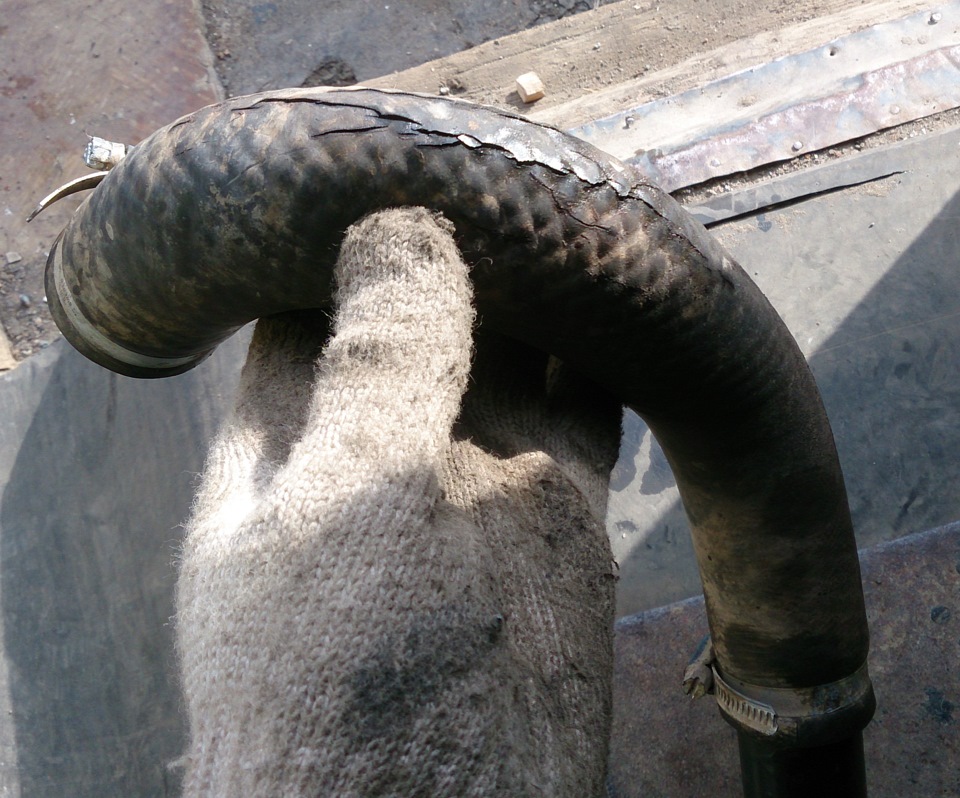

Шланг пришел в негодность

Особенности силиконовых патрубков

Силиконовые изделия характеризуются следующими особенностями:

• Выдерживание высоких температур до +280 градусов.
• Давление в таких трубках выдерживается до трех атмосфер, что является лучшим показателем.
• Морозостойкость. Воздействие холода не влияет на изменение структуры изделия, а, значит, трубка из силикона остается невредимой под влиянием температур до -60 градусов.
• Долговечность. Силикон – это новшество XXI века, с помощью которого можно добиться высоких результатов. В отличие от резиновых, силиконовые изделия служат в 4-5 раз дольше, поэтому срок их эксплуатации практически вечный. В то время, когда резиновые трубки нужно менять через каждые 30 тысяч.

Единственным недостатком силикона является стоимость. Если комплект резиновых патрубков для системы охлаждения двигателя внедорожника УАЗ Патриот стоит около 1000 рублей, то силиконовые обойдутся как минимум в 3500-4000 рублей. Но если сравнивать по окупаемости изделия, то уже за год силикон не только окупит себя, но и оставит владельца в выгоде.

Поэтому прежде чем спешить заменить изделия, дождитесь окончания гарантийного термина. Заменив резиновые изделия на силиконовые, можно сказать, что немалую роль в такой ситуации играет преображение подкапотной части. Синий цвет силиконовых трубок подчеркивает каждый элемент подкапотной части, поэтому каждый владелец внедорожника оценит такое зрелище по достоинству.

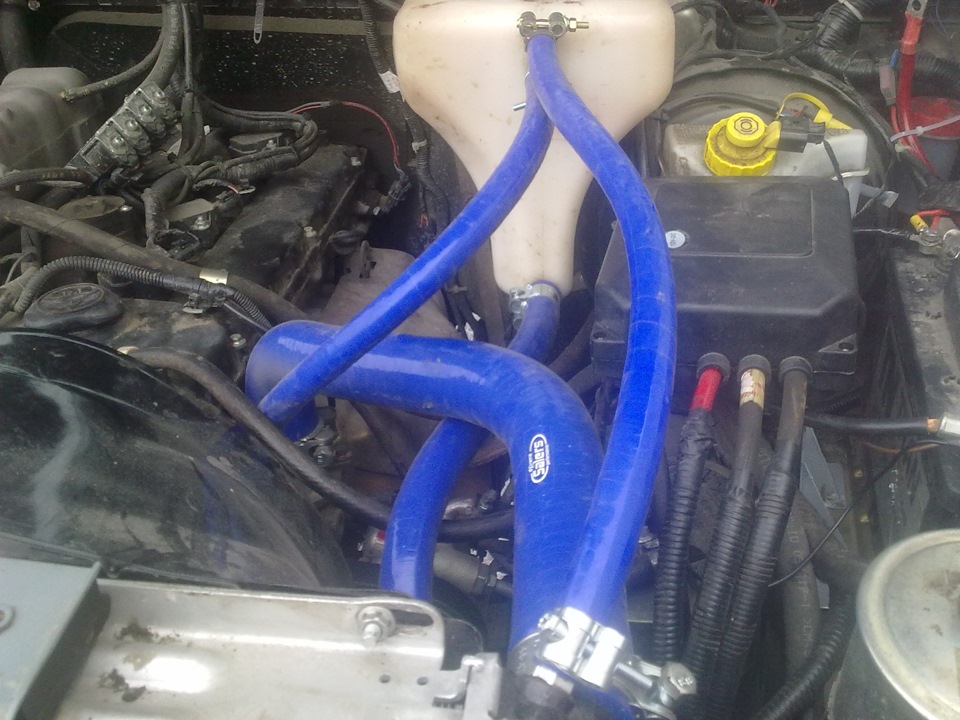

Комплект

Что входит в комплект? Имеется полный комплект силиконовых патрубков для системы охлаждения двигателя, в который преимущественно входят все материалы радиатора: подводящий, отводящий и термостат. Также входят шланги печки внедорожника УАЗ Патриот. Эти комплекты можно приобрести и по отдельности, но если уж менять, то менять всю систему в целом.

В комплект не входят хомуты, поэтому приобретать их необходимо по отдельности. К силиконовым материалам рекомендуются специальные пружинные хомуты. Так как такие устройства позволяют автоматически сжиматься и разжиматься. При нагревании силикон и металл расширяется и увеличивается в объеме, а при охлаждении наоборот. Пружинные хомуты рассчитаны на такие явления, поэтому рекомендуется устанавливать именно их. Но, как известно, многие водители уже испытали и обычные винтовые хомуты на силиконе. Толщина стенки силиконового материала компенсирует тепловое расширение, поэтому герметичность и надежность изделия будет на должном уровне.

Замена же патрубков осуществляется просто:

1. Необходимо первоначально слить антифриз из системы.
2. Удалить старые резиновые шланги.
3. Очистить места, где стояли резиновые изделия, так как зачастую эти соединения алюминиевые и на них может остаться налет. Этот налет следует удалить.
4. Установить силиконовые изделия.

Чтобы надеть силиконовые патрубки, можно смазать их тосолом. Также операции по замене рекомендуется осуществлять в теплое время года, так как сделать это будет намного проще.

Итак, теперь вы знаете, зачем нужна замена резиновых патрубков и шлангов на внедорожнике УАЗ Патриот. Следует один раз заплатить, чтобы пользоваться изделием вечно – ведь это так приятно.

Для чего он нужен в автомобиле?

В современном автомобильном мире производители стремятся повысить комфорт в управлении. Это не обошло стороной и «брутальный» российский внедорожник UAZ Patriot. Во время руления владелец вращает «баранку», но делает это с легкостью, поскольку ему на помощь приходит указанный усилитель. Все это происходит при работе мотора, поскольку привод усилителя осуществляется от вращающегося шкива коленчатого вала. Попробуйте вращать руль на незаведенном «движке» Патриота. Да это тренажерный зал! Езда по бездорожью превратится в испытание, которое выдержит не каждый владелец.

Благодаря усилителю водитель может крутить руль одним пальцем. Как же это стало возможным? Основным действующим «лицом» в механизме усиления является насос. Он получает момент вращения от коленвала. Для такой передачи конструкторы применили ремень. Насос генерирует давление жидкости, а она в свою очередь направляется непосредственно в рулевой механизм. Именно за счет «работы» масла водитель получает в результате такое бесценное «облегчение» вращения руля.

Для обеспечения циркуляции в системе присутствует специальный магистральный шланг, о котором поговорим подробнее. Он имеет свой ресурс, поэтому владельцу следует быть внимательней и следить за его состоянием и периодичностью замены.

Поскольку коснулись данного «ремонтного» момента, то заметим, что в перечень таковых процедур касаемо ГУР Патриота специалисты также включают замену:

• шланга;
• рабочей жидкости (масла);
• насосного агрегата.

Мы рассмотрели основные направления ремонта, без которых нормальное функционирование механизма усиления может только сниться беззаботному владельцу.

Как проверить уровень и выполнить замену рабочей жидкости

Во время обслуживания ГУР колеса УАЗ Хантер устанавливаются ровно. В таком положении жидкость в бачке гидроусилителя должна доходить до уровня сетки фильтра. Допускается превышение на 5 мм. Если жидкости не хватает, ее следует долить до указанного уровня. Обычно применяют Dexron IID или Dexron III в количестве 1, 1 литра.

С 2020 года Ульяновский автомобильный завод рекомендует менять рабочую жидкость и фильтр через каждые 45 тысяч километров пробега (или 3 года эксплуатации). Также необходимо выполнить эту процедуру после ремонтных работ на рулевом механизме. Но если при обслуживании ГУР видно, что жидкость стала слишком темной или грязной, то стоит обновить ее ранее указанных сроков.

Замена выполняется в несколько этапов:

• Передняя часть машины приподнимается и устанавливается на опоры таким образом, чтобы колеса не касались земли.
• С бачка снимается крышка и удаляется сетка фильтра. Основная масса жидкости сначала откачивается с помощью шприца или груши, а остатки сливаются через шланг. При этом руль до упора поворачивается в обе стороны.
• Вынимается шплинт, снимаются шайба, прижимная пружина и уплотнительная втулка. После этого можно легко удалить отработанный фильтр.
• Внутренние поверхности бачка очищаются от загрязнений, после чего устанавливается новый фильтрующий элемент в обратном порядке.
• Заливается свежая жидкость, пока ее уровень не поднимется над сеткой фильтра. Руль поворачивается от упора до упора, при этом должны выходить пузырьки воздуха. При необходимости жидкость доливается.
• Запускается двигатель автомобиля: если появляется пена, то в системе остался воздух. Если это происходит, то нужно заглушить мотор и дать жидкости отстояться в течение 20-30 минут.
• Двигатель запускается еще раз, руль поворачивается в обе стороны до упора по три раза (не задерживаясь на крайних точках).
• Теперь остается только заглушить автомобиль, проверить шланги и соединения на герметичность и закрыть крышку бачка.

Какие ГСМ мы используем? | Автор топика: Gylfi

В этой теме будет публиковаться все про замену гсм. Это всего лишь инструкция, каждый решает как и когда это делать! View all images

Чери Амулет (Ковин) — Chery Amulet (Cowin) Замена жидкости на ГУР:ОБСЛУЖИВАНИЕ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО МЕХАНИЗМА НА АВТОМОБИЛЯХ CHERY Рекомендации CHERY AUTOMOBILE CO., LTD в части выполнения послепродажного обслуживания автомобилей «Chery». 1.

В системе гидроусилителя рулевого механизма автомобилей «Chery» применена эксплуатационная жидкость ATF DEXRON III. При выполнении технического обслуживания или замены жидкости гидроусилителя необходимо применять указанную жидкость. Примечание: Применение жидкости гидроусилителя руля других классов – может привести к повреждению сальников и образованию течи, что приводит к выходу из строя рулевого управления 2. При выполнении поворота – не рекомендуется удерживать рулевое колесо в крайнем положении (в левом или правом) более 5 сек. Примечание: Несоблюдение данных рекомендаций может повлечь за собой выход из строя насоса гидроусилителя рулевого механизма. 3. Дополнительно информируем, что замену эксплуатационной жидкости гидроусилителя рулевого механизма необходимо производить в начальный период эксплуатации автомобилей (10 000 км. пробега) Последующие операции по замене эксплуатационной жидкости гидроусилителя рулевого механизма необходимо выполнять при пробеге 100 тыс. км. Замена! Я не промывал, так как сливаемая жидкость была такого же цвета. Есть единственная тонкость. 1. Открываем крышку бачка ГУР. 2. Сбрасываем шланг с самого ГУР (под компрессором кондиционера). 3. Сливаем, пока сливается (около 5 мин.) Потом затыкаем этот шланг чем-нибудь, можно даже тряпкой — не принципиально. 4. Накидываем на горловину бачка ГУР тряпку, чтоб лицо не испачкать и дуем в бачек. Сначало будет тяжело, потом, как вытечет большая часть жидкости, станет легче. 5. Дуем что есть сил около 5-10 мин, с перерывами )) Можно считать, что 99 процентов жидкости слито. 6. собираем все обратно. 7. Заливаем новую жидкость до уровня. 8. Руль влево, руль вправо 3-4 раза, доливаем при необходимости жидкость до уровня.

Из инструментов потребуются 1. плоскогубцы (снять самозатягивающийся хомут со шланга) 2. тряпка. ___________

Чери Амулет (Ковин) — Chery Amulet (Cowin) Проверка уровня и доливка тормозной жидкости в бачок гидропривода тормозной системы. Вам потребуются: тормозная жидкость, чистая тряпка. (Полезные советы. ) Тип тормозной жидкости — DOT-3, DOT-4. Рекомендуем проверять уровень перед каждым выездом и при необходимости доливать жидкость в бачок. Если доливать тормозную жидкость в бачок приходится довольно часто, найдите и устраните неисправность.) При замене тормозной жидкости в системе запомните или запишите марку жидкости, которая будет залита, чтобы при доливке использовать ту же марку. Бачок установлен на главном тормозном цилиндре с левой* стороны моторного отсека у щита передка

(Предупреждение) Соблюдайте меры предосторожности при работе с тормозной жидкостью: она токсична. (Полезные советы

) Для того чтобы в будущем не подвергнуть себя непредвиденным расходам по ремонту тормозной системы, а то и всего автомобиля в целом, своевременно заменяйте тормозную жидкость свежей. Она очень гигроскопична и поглощает влагу из воздуха, что, помимо появления коррозии деталей тормозной системы, понижает температуру кипения самой жидкости, а это может привести к отказу тормозов при частых интенсивных торможениях. Не используйте слитую из системы жидкость повторно: она загрязнена, насыщена воздухом и влагой. Попадание тормозной жидкости на провода, пластмассовые или окрашенные детали кузова может вызвать их повреждение, поэтому при заливке всегда подкладывайте чистые тряпки. При попадании жидкости на эти детали сразу же протрите их чистой тряпкой. 1. Проверьте уровень тормозной жидкости в бачке. Он должен находиться между метками «MIN» и «MAX», нанесенными на корпус бачка. 2. Если уровень жидкости ниже метки «MIN», отверните пробку бачка. и долейте тормозную жидкость до метки «MAX». (Предупреждение) Постепенное понижение уровня тормозной жидкости при отсутствии утечек указывает, скорее всего, на необходимость замены тормозных колодок. Проверьте состояние тормозных колодок «Проверка степени износа тормозных колодок, дисков и барабанов». Несвоевременная замена колодок приводит к дорогостоящему ремонту (замена тормозных дисков, барабанов, суппортов)! 3. Затем заверните пробку бачка, пролитую жидкость вытрите чистой тряпкой.

Немного о масляном шланге в Патриоте

Этот магистральный элемент служит для соединения насоса с рулевым механизмом

Он не славится надежностью, поэтому владельцу нужно проявлять к нему повышенное внимание. Если водитель замечает запоздалую реакцию колес на вращение руля, что особенно ярко может проявляться на скорости, то это должно стать сигналом к проверке и последующей замене шланга

«Благодаря» низкокачественным материалам изготовления этот шланг склонен спустя некоторый пробег раздуваться, а это потеря давления в системе.

Такое состояние элемента может спровоцировать порыв, что является предпосылкой возникновения аварийной ситуации. Здесь водителю нужно иметь при себе запасной шланг. Приобрести его не проблема, главное знать артикул – «3163-00-3408150-01». Этот вариант изделия заручился поддержкой у многих владельцев. После замены потребуется прокачка системы. Она позволит удалить остатки воздуха в контуре.
Шланг «3163-00-3408150-01» представлен на фото.

Устройство механизма

Гидроусилитель руля представляет собой устройство, непосредственно задействованное в управлении автомобилем и предназначенное для повышения комфортности вращения рулевого колеса.

Помимо гидравлического усилителя существуют также:

• Пневматический.
• Электрически.
• Механический.

Все они предназначены для упрощения водителю процесса управления, но по-разному работают и могут оказывать на автомобиль в целом различное влияние. Итак, пневматический усилитель основывается на принципе давления воздуха. Самый конструктивно сложный и ненадёжный, отчего его редко куда ставят, именно этот вариант. Он в своей системе имеет баллон, в который закачивается воздух, компрессор, который закачивает этот самый воздух и создает давление и масса трубок и шланг, по которым воздух движется в механизм. Малейшая неполадка в работе хотя бы одного элемента, и вся система накрывается. Те, кто по долгу службы ездил на автомобилях КРАЗ, что были выпущены еще в советское время знают не понаслышке, что там этот усилитель, вообще, никогда не работает практически и крутить руль грузовика приходится всей мышечной силой.

Один лишь расширительный бачок расположен отдельно, чтобы облегчить водителю процесс замены жидкости во всей системе. Работает же гидроусилитель руля принципиально так, как работают гидравлические тормоза, с той лишь разницей, что здесь всегда присутствует насос-усилитель, который создает давление жидкости на рейку, которая помогает провернуть руль в нужную сторону.
