Возможные неисправности стартера, их причины и методы устранения уаз 3151

Как демонтировать стартер для ремонта на УАЗ 469

Процедура разборки стартера на УАЗе не составит особых трудностей даже начинающим механикам – весь фронт работ выполняется по интуитивно понятному сценарию и имеет последовательный алгоритм действий. Для демонтажа и последующего ремонта механизма потребуется не более 1 часа свободного времени, а также наличие:

• Комплекта гаечных ключей или накидных головок;
• Пассатижей для прихвата деталей;
• Длинной шлицевой отвертки;
• Ветоши для протирки.

Благодаря конструкционной схожести устройство стартера на УЗА 469 имеет идентичный алгоритм ремонта с моделями АвтоВАЗа, в части Ваз 2105 или 2021. Чтобы приступить к ремонту устройства достаточно лишь:

• Открыть капот и откинуть клемму «минуса» на аккумуляторной батарее;
• Далее снимаем защиту силового агрегата – металлический или пластмассовый лист, предотвращающий попадание грязи на корпус мотора;
• Затем отсоединяем накладку на глушить выхлопной трубы и извлекаем кожух воздушного фильтра, предварительно отсоединив фиксирующие клипы;
• Теперь можно откручивать стартер – деталь фиксируется на 3 болтах, после откручивания которых можно отсоединить электропроводку устройства и достать механизм для ремонта;
• Процедура установки осуществляется по данному сценарию в обратном порядке.

Как правило, неисправность стартера редко поддается ремонту и обычно механизм просто меняют на новый. Однако старое устройство можно реанимировать в следующих случаях:

• Выход из строя ротора или статора – необходимо приобрести работоспособные комплектующие и заменить поврежденные;
• Обрыв проводки или обмотки – лечится прозвонкой электроцепи мультиметром и заменой поврежденных участков;
• Сгорание втягивающего реле – проблема устраняется установкой новой детали.

Схема проводки для буханки с инжекторным двигателем.

При ремонте электропроводки в таком автомобиле найти готовую схему подключения сложно – производитель не включил её в инструкцию по эксплуатации.

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.

Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.

Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.

Знаменитая «буханка» – многоцелевой УАЗ 452 появился в линейке Ульяновского автозавода еще в 1965 году и остается на конвейере до сих пор. Конечно, за годы выпуска производитель всячески модернизировал авто – изменилась подвеска, двигатель, схема электропроводки УАЗ 452, но в целом, вся конструкция осталась прежней.

Не включается втягивающее реле

После поворота ключа, ток поступает на втягивающую обмотку тягового реле стартера, которое будет «втягивать» сердечник, издавая знакомый нам щелчок. Если он слышен – с устройством все в порядке, проблема в отсутствии контакта на пластине, или питания на «входе» (предыдущий случай). Когда оно перестает срабатывать — стартер не издает никаких звуков, бендикс — не выезжает.

Если машина не заводиться, нужно понять — это стартер не крутит, или просто до него не доходит напряжение. Для этого питание включается напрямую — от аккумулятора, минуя ключ зажигания. Провод с минусовой клеммы подключают на нижний силовой болт реле, а плюс — на короткое время подключают к его пусковой клемме. Происходит щелчок — значит, соленоид работает, а ток — не проходит на щеточный узел.

На большом пробеге потеря может произойти из-за разрушения контактной пластины. Отдельный вид поломки – если щелчки происходят в «пулеметном» режиме – бендикс «выскакивает», но не сцепляется с маховиком и «падает» назад — удерживающая обмотка реле не работает. Выявить дефект поможет только разборка.

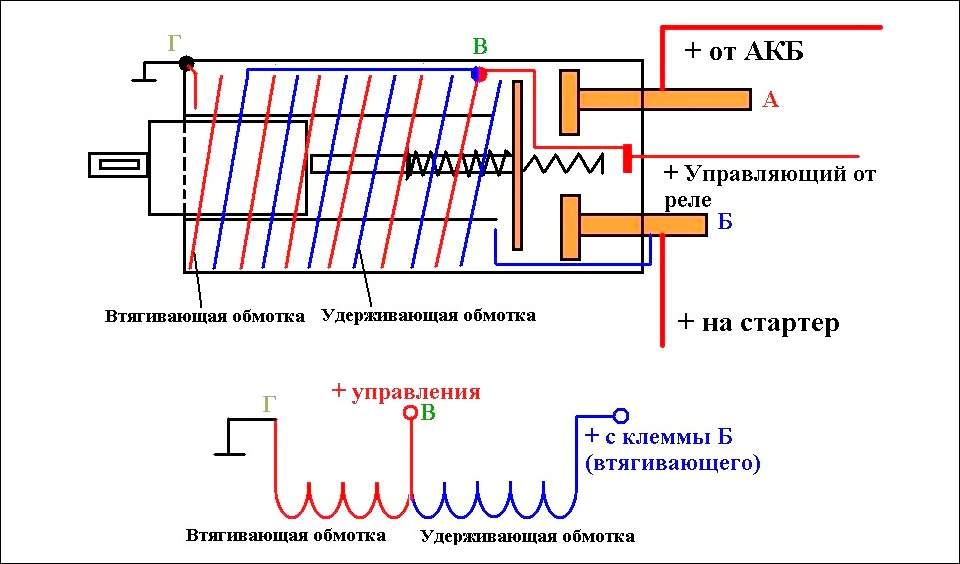

Схема втягивающего реле

Следующие проверки можно делать только на снятом со стартера устройстве. Первое – в режиме «прозвонки» проверить, цела ли втягивающая обмотка: идет ли сигнал, если один щуп находится на клемме питания от ключа зажигания, а второй – на нижнем силовом контакте (с которого идет провод на электродвигатель). Дальше – в том же режиме оцените работу удерживающей обмотки: один щуп (от ключа зажигания) надо оставить на месте, вторым — прикоснуться к корпусу устройства. Сигнал есть — значит, обмотка цела.

Как завести двигатель при наличии проблемы со стартером и втягивающим реле?

При неработающем стартерном механизме у автовладельца есть возможность запуска силового агрегата. Существует несколько способов завести мотор.

Замкнуть стартер напрямую

Пример запуска рассмотрен на автомобиле ВАЗ 2110:

Рычаг трансмиссии в салоне устанавливается в положение нейтральной скорости. Поднимается рычаг стояночного тормоза.
Выполняется активация системы зажигания посредством проворачивания ключа в выключателе. Открывается моторный отсек автомобиля, следующие действия выполняются под капотом.
Производится демонтаж воздушного фильтрующего устройства. Он убирается в сторону, чтобы водитель смог получить доступ к контактным элементам стартерного узла.
Отключается фишка, которая идет к контактной составляющей.
С помощью любого металлического изделия, к примеру, отвертки производится замыкание контактных компонентов клемм стартерного узла. Можно воспользоваться куском кабеля.
После замыкания контактов стартерный механизм должен начать прокручиваться, что приведет к запуску двигателя

При выполнении этой задачи важно, чтобы аккумуляторная батарея была заряжена.

После выполнения действия фишка ставится на место, обратно монтируется и фильтрующее устройство. Такие шаги позволят в дальнейшем завести силовой агрегат. Но поскольку проблема осталась, ее все равно придется решать.

Сергей Цапюк подробно рассказал о процедуре запуска силового агрегата посредством прямого замыкания стартерного узла.

Раскрутка колес

Реализация этого метода возможна только на переднеприводных машинах, оборудованных механической трансмиссией:

1. Автомобиль устанавливается на домкрат, одно из передних колес должно быть вывешено.
2. Подвешенное колесо выворачивается наружу до упора. Если это левое колесо, то оно проворачивается влево, правое, соответственно, вправо.
3. На поверхность покрышки наматывается трос, использующийся для буксировки. При его отсутствии допускается применение крепкой веревки. Надо намотать 3-4 слоя, при этом не менее одного метра веревки или троса должны остаться свободными.
4. Производится перевод рычага КПП в положение третьей скорости.
5. Ключ в выключателе зажигания прокручивается.
6. Затем надо сильно дернуть за конец веревки либо троса, это делается с целью раскручивания колеса. Не рекомендуется выполнять эту задачу, стоя на одном месте, следует сделать небольшой разбег.
7. Если силовой агрегат автомобиля запустился, то производится активация нейтральной скорости. Для этого необязательно выжимать педаль сцепления. Надо подождать, пока колесо автомобиля остановится.
8. Затем домкрат ослабляется и колесо спускается на поверхность земли.

С «толкача»

Реализация «дедовского» метода с «толкача» выполняется так:

1. Для выполнения задачи понадобится помощник. Можно действовать самому, если автомобиль находится на спуске.
2. Опускается ручка стояночного тормоза.
3. Ключ проворачивается в режим зажигания, селектор трансмиссии устанавливается в положение третьей передачи.
4. Затем автомобиль надо толкать. Если есть помощник, то водитель сидит в салоне и ждет, пока скорость движения не составит хотя бы 10-30 км/ч. Педаль сцепления на авто должна быть выжатой.
5. После увеличения скорости педаль аккуратно опускается, одновременно водитель жмет на газ. Когда двигатель запустится можно включить нейтральную передачу и остановиться, чтобы подождать его прогрева.

Стартер УАЗ — это механизм, который необходим для запуска силового агрегата транспортного средства.

Как понять, что виноват именно стартер

Источников проблемы может быть несколько: села батарея, отказало реле, нет нормального контакта, замкнули обмотки или поврежден сам механизм стартера. Плюс еще парочка «болезней», присущих определенным моделям.

Различить их можно по обстоятельствам, при которых вы не смогли запустить мотор машины.

Например, вы включили зажигание, загорелась «приборка», прожужжал топливный насос, толкаете ключ во второе положение, а дальше, после поворота ключа есть 5 вариантов:

1. Не происходит ничего — под капотом тишина, втягивающее не щелкает, стартер не крутит, контрольные лампы — ненадолго притухли.
2. Слышны только щелчки, стартер — так же не работает, приборная панель реагирует изменением яркости.
3. Лампы – притухают, втягивающее щелкает, из-под капота слышно натужное «вок-вок» – стартер крутит маховик, но медленно, короткими «рывками» и движок — не заводится.
4. Кроме щелчка реле, раздался скрежет (стук), запахло горелой изоляцией, маховик двигателя провернулся недостаточно и мотор не завелся, дальше — тишина.
5. Реле щелкнуло, стартер крутит, но с визгом (жужжанием), или треском маховик не прокручивается.

Первый вариант – указывает на потери тока на отрезке «АКБ – клемма стартера» в силовой цепи, отсутствие контакта в управляющей, на износ щеток, либо на отказ втягивающего реле.

Второй вариант – на плохой контакт на «пятаках», или где‐то в управляющей цепи, либо — на межвитковое КЗ, возможно — износ и перекос втулок, из‐за которого электромотор не может провернуть бендикс.

Третий – вероятнее всего «говорит» о низком заряде батареи, отсутствии надежной «массы», или неисправности со стороны ДВС (густое масло на морозе, клин генератора, и т. д.).

Четвертый — однозначно указывает на внутреннюю поломку: оторвались магниты, раскрошились щетки, либо — разрушился игольчатый подшипник.

Пятый – преимущественно говорит о механической поломке бендикса (слизаны или выкрошились зубцы, муфта не «выходит» – не достает до маховика), или зубцов планетарного редуктора.

Как быть если УАЗ Патриот не заводится?

Проблемы с автомобилем, когда при повороте ключа в замке зажигания двигатель отказывается заводиться, известны практически каждому водителю. В первую очередь такая ситуация вызывает панику у автовладельцев, но этим к сожалению проблему не решить. Такому автомобилю, как УАЗ Патриот также свойственна ситуация с проблемами запуска двигателя после определенного пробега. Причины для этого самые разнообразные, но если знать основные из них, то проблему можно решить в считанные минуты. Рассмотрим основные проблемы с тем, почему же не заводится внедорожник и, как устранить проблемы с запуском мотора.

Проблемы в системе зажигания

Слабым местом системы зажигания УАЗ Патриот являются свечи. Они часто выходят из строя. Наиболее критично влияет на пуск разрушение электродов. Для диагностики рекомендуется визуально осмотреть вывернутые свечи. При выявлении дефектов, схожих с приведенными на изображении ниже, требуется заменить вышедший из строя расходник.

В процессе эксплуатации УАЗ Патриот автовладельцы сталкиваются с заливанием свечей. Для решения проблемы необходимо просушить их на открытом воздухе. Также возможна продувка без демонтажа. Для этого следует максимально выжать педаль газа и прокрутить мотор стартером несколько секунд.

Особенности модели и ее оснащения

Схема электропроводки до сих пор поражает своим качеством. Правопреемником этого транспортного средства стала другая модель 31514, которая начала выпускаться с 1993 г. сразу завоевала круг своих почитателей. Новые модели значительно отличаются от предыдущих. Не только улучшена конструкция, но и проводка. Например, электросхема УАЗ 390994, инжектор которой мог доставлять неудобство, не имела специального датчика температуры. У новых моделей предусмотрено бесконтактное зажигание. Узел включает:

• катушку для зажигания низковольтного типа;
• электронный транзисторный коммутатор;
• трамблер, т.е. датчик-распределитель;
• электрическое добавочное сопротивление;
• особый аварийный прерыватель;
• плавкие предохранители (устанавливается блок).

Периодически выполняйте работы по обслуживанию стартера:

1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления. 2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности. 3. Откройте крышку 13 (см. первую картинку) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом. 4. При необходимости подтяните стяжные болты корпуса стартера. 5. Проверьте крепление стартера к картеру сцепления. 6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.

Обслуживание стартера УАЗ 469

Обслуживание стартера УАЗ 469:

1. Периодическая проверка состояния прижимов на контактах с целью недопущения их ослабления, попадания пыли, грязи, возникновения коррозии, окисления.

2. Осмотреть коллектор, снять кожух защиты. Устранить выявленные дефекты, почистить контакты, смазать смазкой Литол.

3. Открыть крышку 13, проверить все элементы. Зачисть контакты, продуть сжатым воздухом.

4. Подтянуть болты крепления стартера УАЗ 469.

5. Эксплуатируя транспортное средство в лесу, карьере, сельской местности, необходимо периодически демонтировать стартер УАЗ 469, почистить металлической щеткой от пыли, грязи, налета.

10000 км

Проверить стартер УАЗ 469, произвести ТО-1 со следующими регламентными операциями:

1.Проверить провода.

2.При необходимости подтянуть ослабевшие соединения.

3.Необходимо помнить, что нарушение плотности прилегания провода от аккумуляторной батареи к стартеру приводит к увеличению переходного сопротивления в его цепи.

4.Как следствие, это снижает мощность, ухудшает запуск.

30000 км

Проверить стартер УАЗ 469, выполнить ТО-2 с проведением операций:

1.Демонтировать ленту защиты.

2.Сжатым воздухом продуть коллектор.

3.Проверить щетки и коллектор.

4.Устранить дефекты.

Один раз каждый год, но не реже 25 000-30 000 км пробега авто, необходимо снимать стартер УАЗ 469. Его следует разобрать, тщательно протереть и продуть детали сжатым воздухом. При выявлении дефектных деталей, узлов, механизмов заменить их новыми или отремонтировать. Собрать, отрегулировать, произвести контрольную проверку.

Неисправности цепи управления

Пусковой импульс от ключа зажигания идет на стартер не прямо, а через предохранитель, несколько разъемов, реле, определяющих, «разрешен ли запуск» – соответствует ли состояние авто допустимому. На каждом из составляющих, включая несколько метров проводов, контакт может «потеряться», или ухудшиться, и тогда на пусковую клемму втягивающего реле — ток не придет. Признаки неисправности будут по первому варианту. Для устранения — придется, вооружившись мануалом, делать последовательную ревизию.

Условно, цепь, управляющая пуском двигателя автомобиля состоит из:

• Замка зажигания, подающего через разгрузочное реле стартера (есть не на всех машинах) пусковой импульс на обмотку тягового.
• Предохранителя, жгутов проводов и разъемов — соединяющих основные приборы и датчики.
• Датчика положения рычага селектора (в положениях P или N) — у машин с АКПП.
• Датчика-прерывателя, регистрирующего положение педали сцепления (не на всех авто).

Где-то на отрезке между плюсом аккумулятора и втягивающего в силовой провод часто внедряется контроль противоугонной системы, что также можно считать управляющим элементом. Одна из задач иммобилайзера – обесточить пусковой прибор, ведь не получая тока – стартер не крутит двигатель, а значит, он не заведется. Противоугонка иногда просто «глючит» без видимого повода. Если электростартер откликается на прямое запитывание — проверяйте сначала иммобилайзер.

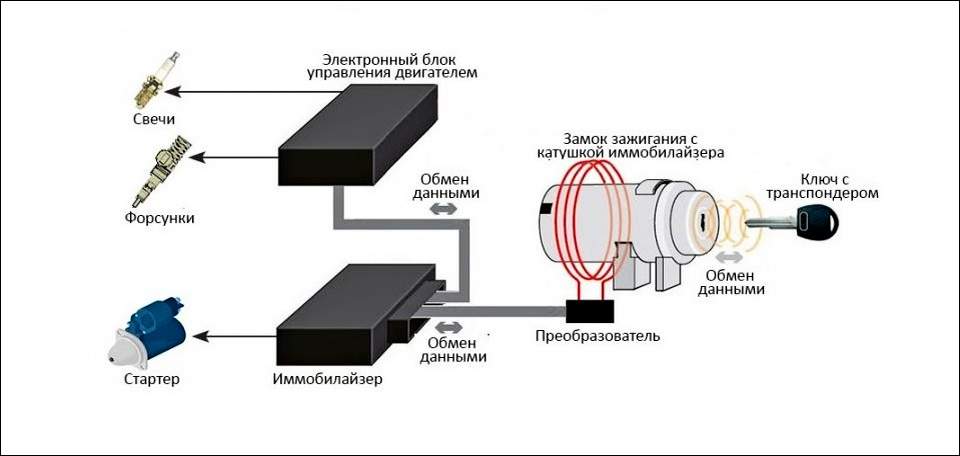

Схема подключения иммобилайзера

Неисправности и ремонт

Для того чтобы правильно отремонтировать механизм запуска силового агрегата, необходимо определить причину поломки.

К основным причинам выхода из строя этого механизма относятся:

• пробуксовка муфты свободного хода;
• выход из строя рычага отключения механизма;
• преждевременный износ рукояток;
• неисправность буферного пружинного механизма;
• износ поводкового кольца;
• повреждение зубьев;
• слабое натяжение крепежных болтов редукторного механизма;
• повреждение втулки подшипников и шеек на якоре;
• слабое крепление якоря;
• повреждение тягового реле;
• заклинивание привода на валу или приводной раме.

Перед тем как начать ремонтировать электрический стартер, необходимо установить транспортное средство на специальную платформу или смотровую яму и отключить силовой агрегат.

Неисправности и ремонт стартера УАЗа своими руками:

1. Разряд аккумуляторной батареи. В этом случае рекомендуется подзарядить аккумулятор.
2. Окисление проводов. Необходимо очистить наконечники при помощи зубной щетки.
3. Ненадежная натяжка наконечника. Для обеспечения качественного контакта нужно подтянуть наконечники.
4. Повреждение электрической цепи. Необходимо провести внешний осмотр и устранить дефект.
5. Заедает якорное устройство, не крутит втягивающее реле. В этом случае следует заменить износившийся механизм.
6. При наличии межвиткового замыкания необходимо провести внешний осмотр обмотки втягивающего реле. При наличии обрывов или других дефектов рекомендуется перемотать проволоку.
7. Если в конструкции замка зажигания были оборваны контакты, то их следует заменить на новые, т.к. ремонту они не подлежат.
8. Если подгорает коллекторное устройство во время работы силового агрегата, то необходимо заменить полностью весь коллектор.
9. Если повисает щеточный механизм или он быстро изнашивается, значит, нужно заменить щетки, предварительно разобрав весь механизм стартера.
10. Если стартер включается, но коленчатый вал не вращается, следует заменить приводное устройство пускового механизма и буферную пружину, также нужно устранить залипание приводов.
11. Если шестерни не входят в зацепление с маховиком, необходимо проверить исправность буферной пружины, устранить забоины, отрегулировать ход шестеренок.

Схема подключения реле стартера

Реле стартера находится на монтажном блоке предохранительных устройств. Полная цветная схема подключения есть в руководстве по эксплуатации транспортного средства.

Для того чтобы подключить реле электрического стартера, необходимо соединить провод транспорта с клеммой пускового механизма. После этого плюс передается через генераторную установку на замок зажигания. После того как контакты сомкнуты, замыкается катушка реле промежуточного типа.

Замена втулок и сборка стартера

Для того чтобы выполнить замену втулок стартера, необходимо демонтировать аккумуляторную клемму, а затем отсоединить два провода от втягивающего реле. После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма.

Затем отсоединить корпус втягивающего реле, убрав два болта. После этого снять ротор с пластины бендикса и при помощи гаечного ключа снять заднюю крышку стартера. Стопорное кольцо убирается при помощи отвертки плоского типа. Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую.

Для сборки стартера необходимо выполнить следующие действия:

1. Впрессовать передний подшипник в крышку стартера со стороны приводов.
2. Установить муфту на якорь пускового механизма.
3. Установить стопорное кольцо.
4. Монтировать упорную шайбу.
5. Ввести в зацепление муфту рычага с приводом стартера и установить муфту вместе с якорем.
6. Установить резиновую заглушку.
7. Вставить осевое устройство рычага в переднюю крышку.
8. Установить шплинт на переднюю крышку.
9. Впрессовать задний подшипник на заднюю крышку.
10. Установить щетки, щеткодержатели и пружины.
11. Монтировать изолирующую трубку.
12. Установить защитный кожух.
13. Вставить толкатель, в который предварительно нужно установить пружину.
14. Установить вывод обмоток.

Историческая справка

Традиционно УАЗ 469 выпускался в двух вариантах:

1. Грузопассажирская версия – 7 мест и 100 кг багажа;
2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

1. автомобилю был присвоен четырехзначный номер – 3151;
2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Стартер УАЗ-409

Электромеханическое устройство пуска автомобиля УАЗ 409 рассчитано на обычную 12-вольтовую бортовую сеть. Моторчик вращается с таким количеством оборотов, которых достаточно для кручения коленчатого вала и воспламенения горючей смеси в цилиндрах.

Конструктивные особенности

Корпус стартера УАЗ-409 — литой, довольно прочный, с ушками для фиксации к картеру двигателя. Внутри него расположены статорные обмотки. Вал якоря сидит на бронзовых втулках — они не требую смазывания на всём протяжении эксплуатации. Шестерни планетарного механизма закрыты металлическим корпусом. Обязательно наличие втягивающего реле, бендикса и других элементов стандартного пускового устройства. УАЗы оснащаются штатно стартерами . Как правило, это модели AZE 2517 Iskra, БАТЭ 5112. В их конструкции применяется редукторный механизм. Они гораздо меньше по размеру классических механизмов пуска, не предусматривающих в схеме «планетарки». Но это нисколько не сказывается на мощности — напротив, этот параметр гораздо выше при сохранении того же крутящего момента.

Неисправности

Основные неполадки, которые возникают в системе пуска УАЗ:

• электродвигатель не развивает нужный крутящий момент — плохой контакт силового провода, окисление других контактов, износ щёток или втулок;
• стартер не входит в зацепление с маховиком — поломка втягивающего реле или бендикса;
• электромоторчик не включается или работает с перебоями — сгорели роторные обмотки или коллектор, изношены щётки;
• стартер работает шумно и с низкой частотой вращения — разрушены подшипники, ротор задевает за статор;
• не прокручивается двигатель автомобиля, хотя пускатель на слух нормально вращается — повреждение шестерни или привода.

Часто, если не обеспечивается требуемый пусковой ток, виной становится разряженный аккумулятор. Поэтому он проверяется в первую очередь.

Демонтаж

С УАЗика стартер нужно снимать в такой последовательности:

• обесточить аккумулятор, во избежание замыкания;
• скинуть управляющую клемму с втягивающего реле, отвернув заранее гайку;
• снять провод, идущий на положительный полюс обмоток электродвигателя;
• открутить крепёжные болты, удерживающие стартер на картере — нижний болт выкручивается первым, с использованием накидного гаечного ключа;
• демонтировать пусковое устройство.

Замена стартера проводится только после тщательной диагностики. Необязательно сразу ехать в магазин за покупкой нового устройства. Если проверка на стенде ничего не показала, электродвигатель рекомендуется разобрать и прочистить. Лучше использовать для этого мелкую шкурку и тряпку, смоченную в бензине.
