Схема кпп уаз 469 старого образца

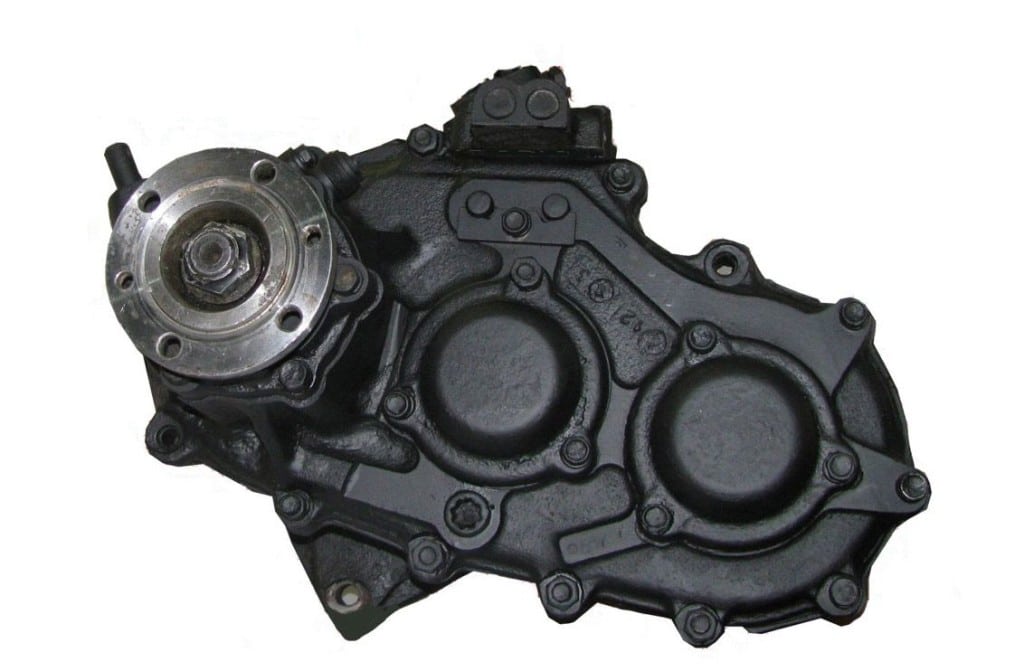

Раздаточная коробка УАЗ Буханка

УАЗ-452 первоначально создавался для советских вооруженных сил как автомобиль медслужбы, где его в связи с этим окрестили «таблеткой» (гражданское прозвище – «буханка»).Поэтому конструкция механизмов, в том числе раздаточной коробки, максимально упрощена.

При эксплуатации вся трансмиссионная система неприхотлива, что подтверждается полувековой практикой. Единственная рекомендация завода-изготовителя: периодически контролировать уровень масла и проверять крепления.

Кроме того, при необходимости следует регулировать передние тяги и подвергать профилактической смазке оси рычагов. Больше никакого ухода и регулировки данный механический блок, включая подшипники, не требует.

Раздатка УАЗ-469 раздаточная коробка УАЗ-469

Подробности

Категория: Трансмиссия УАЗ-469

Раздатка УАЗ-469

Рис. 61. Раздатка УАЗ-469.1 — ведущий вал; 2 — ведущая шестерня: 3 — вилка включения прямой и понижающей передач; 4 — вал привода заднего моста; 5 и 10 — подшипники вала привода заднего моста; 6 — ведущая шестерня спидометра; 7 — ведомая шестерня спидометра; 8 — крышка картера; 9 — маслоотражатель; 11 — крышка; 12, 40 и 42 — упорные кольца; 13 — упорная шайба; 14 и 50 — сальники; 15 и 53 — фланцы; 16 и 51 — шайбы; 17, 38, 44, 52 — гайки; 18 — крышка; 19 — вилка включения переднего моста; 20 — пресс-мас­ленка; 21 — рычаг включения переднего моста: 22 — рычаг включения прямой и понижающей передач; 23 — пружины отжимные рычагов; 24 — шайба; 25 — ось рычагов; 26 — кронштейн; 21 — рычаг включения прямой и понижающей передач; 28 — шток вилки включения прямой и понижающей передач; 29 — рычаг включения переднего моста; 30 — шток вилки включения переднего моста; 31 — крышка механизма переключения раздатки УАЗ-469; 32 — шарик фиксатора; 33 — пружина фиксатора; 34 — заглушка; 35 — шток вилки включения переднего моста; 36 — шток вилки включения прямой и понижающей передач; 37 и 54 — подшипники промежуточного вала; 39 — шестерня включения перед­него моста; 41 — крышка задних подшипников; 43 — вал привода переднего моста; 45, 48 — подшипники вала привода переднего моста; 46 — стопорная пластина; 47 — пробка сливного отверстия; 49 — крышка; 55 — заглушка; 56 — промежуточный вал; 57 — упорный стакан подшипника.

Все детали на валу — передний подшипник, ведущая шестер­ня спидометра, маслоотражатель, задний подшипник, упорная шайба и фланец закрепляются с помощью специальной гайки и шайбы. Стопорение гайки раздаточной коробки УАЗ-469 производится вдавливанием ее буртика в один из пазов вала (рис. 62).Промежуточный вал изготовлен за одно целое с промежу­точной шестерней понижающей передачи и в задней части имеет эвольвентные шлицы для посадки шестерни включения переднего моста (рис. 61). Опорами вала являются два под­шипника.Задний подшипник на валу закрепляется специальной гай­кой, которая стопорится вдавливанием ее буртика в один из пазов вала (рис. 62).

Рис. 62. Стопорение гаек раздаточной коробки УАЗ-469:А — профиль инструмента.

Вал привода переднего моста (рис. 61) передает крутящий момент на передний карданный вал и изготовлен за одно целое с ведомой шестерней.Вал установлен на двух подшипниках и фиксируется так же, как и промежуточный вал.Механизм переключения раздаточной коробки (рис. 61) имеет две вилки 3 и 19, входящие своими лапками в соединение с подвижными шестернями. Вилки перемещаются по неподвиж­ным штокам и снабжены пружинными фиксаторами. В штоках для фиксации положений имеются вырезы.Рычаги переключения раздатки УАЗ-469 размещены в отдельной крышке 31, установленной на верхнем наклонном люке картера. Крышка также служит опорой для размещения двух подвижных што­ков 28 и 30, на которых с помощью штифтов закреплены ры­чаги переключения 27 и 29. Передние концы штоков выходят из крышки и имеют пальцы для соединения с рычагами 21 и 22, управляемыми водителем. В передней части крышки отверстия для штоков уплотнены резиновыми кольцами. В задней части отверстия для штоков закрыты заглушками.Между штоками заложен шарик ? 11 мм, который выпол­няет роль замка (не позволяет включить понижающую пере­дачу, пока не включен передний мост). Отверстие под шарик и два отверстия для установки штифтов в поводки и штоки за­крыты заглушками.В процессе эксплуатации техническое обслуживание сводит­ся к проверке уровня смазки и замене ее в сроки, предусмот­ренные таблицей смазки, а также к периодической проверке всех резьбовых креплений. При обнаружении течи выясните причину и неисправные детали (прокладки, уплотнительные кольца и др.) замените.При смене смазки в картере раздаточной коробки УАЗ-469 или ее доливке необходимо одновременно проверять уровень смазки в коробке передач. Уровень должен быть у нижнего края за­ливных отверстий.Регулировок раздатка УАЗ-469 не имеет.Ось рычагов переключения смазывается через пресс-маслен­ку, доступ к которой снизу.

Коробка передач УАЗ-469

Узлы и детали коробки передач УАЗ-469, запчасти: 1 — картер; 2 — шестерня привода промежуточного вала; 3 — передний подшипник промежуточного вала; 4 — гайка крепления подшипника; 5 — промежуточный вал; 6 — крышка подшипника; 7 — передняя крышка; 8 — муфта выключения сцепления; 9 — первичный вал; 10 — специальная гайка; 11 — передний подшипник вторичного вала; 12 — муфта синхронизатора; 13 — вторичный вал; 14 — шестерня третьей передачи; 15 — шестерня второй передачи; 16 — шестерня первой передачи; 17 — задний подшипник вторичного вала; 18 — стопорные кольца; 19 — болт крепления заднего подшипника промежуточного вала; 20 — подшипник блока шестерен заднего хода; 21 — ось блока шестерен; 22 — блок шестерен заднего хода; 23 — распорная втулка; 24 — шестерня второй передачи промежуточного вала; 25 — шестерня третьей передачи промежуточного вала; 26 — пробка сливного отверстия.

Синхронизатор УАЗ-469 — инерционного типа. Весь механизм синхронизатора собран на ступице. Ступица имеет три продольных паза прямоугольной формы для размещения сухарей. В центре каждого паза сделано в радиальном направлении отверстие.

Синхронизатор УАЗ-469, запчасти: 1 — муфта; 2 — ступица; 3 — сухарь; 4 — шарик.

Узлы и детали механизма переключения передач УАЗ-469, запчасти: 1 — рычаг переключения передач; 2 — уплотнительная манжета; 3 — штифт; 4 — пружина рычага; 5 — опора рычага; 6 — боковая крышка коробки передач; 7 — крышка предохранителя; 8 — стопорное кольцо; 9 — предохранитель; 10 — пружина предохранителя; 11 — шариковый фиксатор; 12 — пружина фиксатора; 13 — вилка включения первой и второй передач; 14 — вилка включения третьей и четвертой передач; 15 — вилка включения заднего хода; 16 — винт; 17 — шплинт; 18 — выключатель фонаря заднего хода; 19 — пробка; 20 — шток вилки включения первой и второй передач; 21 — плунжер; 22 — штифт; 23 — шток вилки третьей и четвертой передач; 24 — шток вилки включения заднего хода; 25 — заглушка.

Модели Ульяновского автомобильного завода отличаются проходимостью на бездорожье. Раздатка УАЗ повышает показатели проходимости машины и позволяет передвигаться по покрытиям разного качества. На УАЗ 469 включение раздаточной коробки осуществляется механически из салона автомобиля.

Сколько масла в МКПП (коробке передач) УАЗ 469

УАЗ 469 – полноприводный советский внедорожник, впервые представленный в 1972 году. В 1980-м состоялась первая модернизация. Очередной рестайлинг состоляся в 1985 году. Обновленная модель получила гидравлический привод сцепления, двухконтурную тормозную систему, а также подвесные педали тормоза и газа. УАЗ-469 оснащался бензиновым мотором объемом 2.5 л с мощностью 72-75 л. с. и механической КПП. Еще была доступна двухступенчатая раздаточная КПП. Внедорожник поставляли в Азию, Африку и Южную Америку, а также в Италию. В 2003 г. машину модернизировали и переименовали в «Хантер».

• Регламент замены масла в МКПП1
• Рекомендуемое масло2
• Сколько масла требуется для МКПП УАЗ 4693 Год выпуска – 1972-20033.1

Регламент замены масла в МКПП

По рекомендациям опытных автовладельцев и специалистов, масло в МКПП УАЗ 469 необходимо менять каждые 50-100 тыс. км. Далее рассмотрим наиболее благоприятные условия, для которых подходит указанный регламент.

• Соблюдается смешанный цикл езды с одинаковым пробегом по трассе и городу, без интенсивных перегрузок и езды на максимальных скоростях
• Исключена буксировка тяжелых прицепов с объемом, превышающим допустимый предел для УАЗ Хантер
• В коробку передач заливается только оригинальное масло или его аналог
• Трансмиссия работает без рывков и подергиваний, передачи включаются плавно и без усилий
• Осутствует течь масла из сальников. Необходима их своевременная диагностика, чтобы избежать не только протекания масла, но и возникновения коррозионных процессов внутри коробки передач. Дело в том, что при нарушении герметичности сальников через них может проходить вода, например, в дождливую погоду. Сальники необходимо срочно заменить, после чего промыть коробку от грязевых отложений и залить новое масло.

Особенность трансмиссии

На УАЗ 469 КПП является механической, рассчитанная на 4-ступени. При этом 4-х ступенчатая коробка оснащена синхронизаторами. Они необходимы для осуществления выравнивания скорости. Присутствуют валы, при этом первичный вал базируется на двух опорах. Шестерни привода промежуточного вала являются косозубыми. Для восприятия возникновения во время передвижения радиальных и осевых нагрузок задняя опора вала включает двухрядный радиально-упорный шарикоподшипник. Такая КПП позволяет транспортному средству передвигаться задним ходом. Автотранспорт оснащен раздаточной коробкой. Раздаточная коробка УАЗ 469 включает валы ведущих мостов, шестерни, которые имеет продолжительный рабочий ресурс.

Причины возникновения поломок

Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.

Причины поломок КПП

Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач

Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач

Статья в тему: Что нужно знать о коробке передач Нива 21213?

Общие характеристики

Коробка передач УАЗ

КПП — это коробка переключения передач автомобиля. УАЗ 469 обладает механической 4-ступенчатой КПП, снабженной синхронизаторами инерционного типа. Они рассчитаны на включение передач без шума и грохота. Синхронизаторы помогают выравнивать скорость соединяющихся зубцов до ввода в зацепление. Скорости вращения мотора и колес не совпадают, для совмещения их нужен синхронизатор. Кроме того, коробка передач позволяет машине передвигаться задним ходом.

Коробка передач КПП УАЗ 469 состоит из следующих деталей:

• первичный вал;
• передняя крышка;
• гайка особого назначения;
• вспомогательный крепеж;
• автопрокладка;
• шарикоподшипники;
• ведущий подшипник вторичного вала;
• картер;
• муфта подключения III и IV передач;
• зубчатое колесо III передачи;
• зубчатое колесо II передачи;
• муфта подключения I и II передач;
• зубчатое колесо I передачи;
• вторичный вал;
• крепежная шайба;
• распорное кольцо КПП;
• крепежный болт;
• шайба для крепления;
• промежуточный вал;
• ось зубчатого колеса заднего хода;
• зубчатое колесо заднего хода;
• пробка;
• блок зубчатых колес привода промежуточного вала и III передачи;
• крышка.

Устройство УАЗовской коробки

Если вас интересует схема КПП УАЗ, найти ее несложно на фото и рисунках, размещенных на различных сайтах в интернете.

В картер сцепления вкручиваются 4 шпильки, на которых крепится КПП. Привод промежуточного вала имеет шестерни, находящиеся в стабильном зацеплении. Шестерни 1-й передачи — с прямыми зубчиками, 2-й и 3-й — спиральными. Они установлены на ведущем валу, с поддержкой игольчатых подшипников. Ведущий вал имеет 2 опоры. Роль муфты при включении второй передачи исполняет шестеренка первой. Включение передачи заднего хода и первой происходит за счет перемещения шестеренок. Подшипники коробки передач шариковые. Чтобы не было перемещения по оси, шестеренки закреплены задними подшипниками. Задний подшипник промежуточного вала объединен с самим валом с помощью болта.

Устройство для переключения имеет 3 вилки, прикрепленные к штокам стопорными винтами и располагающиеся в боковой крышке. Шарообразный стопор нейтрального расположения и включенных передач имеет шток. Замочные сухари, находящиеся между штоками, не разрешают подключить одновременно 2 передачи. В опоре размещен рычаг, помогающий двигать вилки. Сам он поджимается пружиной к опорной сферической поверхности. Надетый на рычаг пыльник предотвращает попадание в устройство воды и грязи. Чтобы не произошло случайное включение задней передачи (водитель просто может перепутать) в данном устройстве находится предохранитель — плунжер, который снабжен пружиной возврата и шариком.

Смазочное приспособление коробки совмещается с раздаточной коробкой. Смазка из раздатки проходит в КПП УАЗ через двухрядный подшипник (радиально-упорный) и имеющееся сливное устройство, после чего возвращается через отверстие слива.

Ремонт КПП УАЗа

Механическая коробка передач — наиважнейший агрегат трансмиссии автомобиля УАЗ 469. У КПП УАЗ 469 ответственная и принципиальная задача — отслеживание переменчивости величины крутящегося момента мотора и осуществление передачи от двигателя к ведущим колесам машины. Механическая коробка передач УАЗ 469 имеет достаточно длительный срок службы. Это не означает, что КПП не нуждается в починке.

Впечатления от модернизации машины

После модернизации машины, выехал на дорогу и сразу почувствовал изменения. Следует отметить, что резина на автомобиле осталась прежней от ГАЗ-69 размером 6.50-16, она была поуже УАЗовской и несколько легче. Поэтому, пользоваться первой скоростью смысла особого не было и я с легкостью тронулся со второй.

Стали заметно ниже шумы трансмиссии и 80 км/ч машина шла очень легко. Если же выжать газ в пол, то ГАЗ-69 разгонялся до 120 км/ч, но шума в салоне становилось порядочно. Расход топлива при спокойной езде составлял до 15 литров на 100 км.

Однако, вместе с плюсами, появились и небольшие минусы. Например, пропала тяговитость при езде по грязи. Если резко нажимал на газ, то из под колес вылетало практически все что там было, а вот двигаться в натяг, как с прежним мотором, уже не получалось, т.к. двигатель просто глох.

На твердых же дорогах, большая мощность двигателя и лучший подбор 4-х ступенчатой КПП, позволяли двигаться намного быстрее.

Стал даже на дороге замечать, что молодые солдатики при первой возможности, лезли во второй ряд с большим желанием обогнать меня со старта от светофора. Иногда и я участвовал в этих негласных соревнованиях и сначала, как ни странно, всегда отрывался вперед. Старый ГАЗ-69 легко уходил со старта от более нового УАЗ-469.

Помогала мне в этом не только более легкая резина и меньший вес старого Козла, но и то, что военный УАЗ-469 комплектовался редукторными мостами, а они не дают преимуществ при старте от светофора.

Однако, все это было давно, сейчас же двигатель ЗМЗ-409 не оставил бы шансов на победу. А может поставить ЗМЗ-409 на ГАЗ-69 и еще раз попробовать?

Источник

Основные технические характеристики УАЗ 469

 469                      469Б

Масса без нагрузки	1600 кг.	1540 кг.
Масса с полной нагрузкой	2400 кг.	2280 кг.
Объем топливного бака	78 л.
Привод	Полный подключаемый
Наибольшая скорость при полной массе	90 км / час.	120 км / час.
Контрольный расход топлива при скорости 30 км/ч.	10,6 литров / 100 км.
Запас хода по шоссе при контрольном расходе 10,6 л/100 км	730 км.
Путь торможения с полной нагрузкой с начальной скорости 70 км/ч	Не более 44,8 метров.
Глубина преодолеваемого брода	0,7 метра
Максимальный преодолеваемый подъем с водителем и 1 пассажиром	57 градусов
Максимальный преодолеваемый подъем при полной загрузке	31 градус
Наибольшая полная масса буксируемого прицепа	760 кг.

Двигатель

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя — достаточно приличный расход топлива, до 16 литров за сотню.

Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 — на обычные гражданские модели, УМЗ 4179 — на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Коробка передач

Коробка передач УАЗ 469 служит для изменения крутящего момента от двигателя через сцепление. КПП УАЗ 469 преобразовывает энергию вращения коленчатого вала в поступательное движение трансмиссии. Благодаря четырем передачам, которые имеет редуктор для движения вперед и одну заднюю, энергия передается колесам. Автомобиль может осуществлять движение в любом направлении. Трансмиссия УАЗ 469 подразделяется на два вида по типам КПП – старого образца и нового образца.

Схема КПП УАЗ 469 старого образца показана на нижнем рисунке. Здесь наглядно показаны все основные запчасти КПП УАЗ 469 и комплектующие изделия коробки. Такие изделия, как пыльник, сальник, резиновые уплотнения являются расходными материалами и меняются по мере износа. Для автомобиля УАЗ 469 схема типовая.

Коробка переключения передач в машине УАЗ 469 крепится к картеру сцепления четырьмя шпильками, ввернутыми в него. Шестерни привода промежуточного вала, второй и третьей передач изготавливаются с косыми зубьями, первой передачи – с прямыми зубьями.

Шестерни расположены на валах и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках. Ведущий вал 1 имеет две опоры. Передний подшипник расположен в гнезде коленчатого вала, задний – в передней стенке картера коробки передач.

Расход топлива

• Расход топлива у двигателя 2.4 составляет 15,6 литров на сотню км., а у двигателя 2,7 10,6 литров на сотню км.
• Потребляемый бензин 92.

Мосты

Одно из базовых отличий УАЗ 469 и УАЗ 469Б – мосты. Они могут быть военными и колхозными соответственно.

Военные мосты (УАЗ 469)Колхозные мосты (УАЗ 469Б)

Тип	Разъемные, с редукторами на всех колесах	Разъемные
Передаточное число	5,38	5,13
Передаточное число главной передачи	2,77	5,13
Масса переднего моста	140 кг.	120 кг.
Масса заднего моста	121,5 кг.	100 кг.
Объем масла, заливаемого в каждый мост	1 л.	0,85 л.
Передаточное число колесных редукторов	1,94	–
Объем масла, заливаемого в каждый редуктор	0,3 л.	–

Ходовая часть

• подвеска — жесткая, рессорная;
• рессоры — 7-9-листовые, эллиптические;
• амортизаторы — телескопические, двустороннего действия;
• колеса — стальные, штампованные;
• шины — камерные;
• рекомендованный размер шин — 215/90 R15.

Общая информация

Для начала разберёмся, что это за деталь и зачем она нужна?. Раздаточная коробка является агрегатом, который отвечает за распределение крутящего момента от двигателя машины к несколько-приводным механизмам, а они достаточно часто увеличивают число передач в трансмиссии.

На некоторых автомобилях этой марки устанавливается усовершенствованная мелкомодульная коробка. В такой коробке зубчики шестерёнок включения переднего и заднего моста, зубчики венцов валиков привода переднего, а также заднего моста изготовляются с модулем – 2,5 мм (в других раздаточных коробках – 3,5 мм). Раздаточные коробки можно заменять друг другом, к тому же внешне они абсолютно одинаковы.

Техническое обслуживание

Как и любая другая деталь автомобиля, раздаточная коробка также требует определённого ухода. Итак, необходимое техническое обслуживание:

Проводите регулярную проверку уровня масла, чтобы своевременно замените его

Следует обратить ваше внимание на то, что во время функционирования автомобиля может понизиться уровень масла в коробке передач до 8 мм относительно нижней каёмки заливного отверстия, а также его повышение. В таком случае нет необходимости выравнивать уровень масла, потому как общий объём масла способствует нормальному функционированию обоих узлов.
Регулярно проводите проверку всех креплений;
В случае подтекания масла необходимо обнаружить и устранить причину, а именно заменить вышедшие из строя манжеты, заглушки, прокладки и тому подобное;

Распространённые неполадки и причины их возникновения

Раздаточная коробка УАЗ Патриот

Возможные неполадки с коробкой у машины УАЗ патриот:

• Поломались зубчики шестерёнок;
• Подтекает масло через сальники;
• Гудят раздатки, шумит коробка автомобиля УАЗ патриот;
• Износились или разрушились подшипники;
• Самостоятельно выключается пониженная передача.

Теперь рассмотрим причины неполадок раздаточной коробки УАЗ Патриот:

1. Плохо прикручена раздаточная коробка;
2. Нарушено крепление двигателя УАЗ патриот;
3. Низкая качественность деталей, а именно сальников и подшипников;
4. Долгосрочная езда и использованием неправильно накачанных колёс;
5. Долгосрочная езда с подключённым передним мостом;
6. Износилась раздаточная коробка автомобиля УАЗ патриот. Достаточно часто это происходит из-за небольшой качественности или вообще отсутствия необходимого количества трансмиссионного масла;
7. Огромные перегрузки во время эксплуатации или из-за необходимости, или маленького опыта вождения;
8. Произведение несвоевременной замены трансмиссионного масла;
9. Бьется карданный вал. Довольно часто это происходит из-за маленькой качественности вала, нарушения крестовин, разрушения подвесного подшипника или несвоевременная шприцовка;
10. Использование с маркой трансмиссионного масла не соответствуя назначению или сезону;
11. Отсутствует смазка в шлицевом соединении карданного вала;
12. Некачественный тюнинг, а именно ход и длина карданного вала не соответствует внесённым изменениям;
13. Не очень качественный тюнинг, а именно неправильные передаточные числа трансмиссии.

Небольшие советы по теме раздаточной коробки УАЗ патриот:

Следует обратить ваше внимание на то, что передний мост постоянно должен находиться в выключенном состоянии, кроме крайней необходимости;
Раздаточная коробка не оснащена межосевым дифференциалом, а это оказывает значительное влияние на её время жизни при постоянном или достаточно длительном подключении переднего моста.

все полезное находится здесь

Коробка передач Четырехступенчатая коробка передач с синхронизаторами на III и IV передачах

1 — муфта выключения сцепления; 2, 6 — первичный и вторичный валы; 3 — стопорное кольцо или гайка; 4, 10 — передний и задний подшипники вторичного вала; 5 — муфта синхронизатора; 7, 8, 9 — шестерни III, II и I передач; 11 — стопорное кольцо; 12 — болт крепления заднего подшипника промежуточного вала; 13 — подшипник блока шестерен заднего хода; 14 — ось блока шестерен заднего хода; 15 — блок шестерен заднего хода; 16 — распорная втулка; 17, 18 — шестерни II и III передач промежуточного вала; 19 — пробка сливного отверстия; 20 — картер; 21 — шестерня привода промежуточного вала; 22 — подшипник промежуточного вала; 23 — гайка; 24 — промежуточный вал; 25 — заглушка; 26 — крышка переднего подшипника первичного вала.

Четырехступенчатая коробка передач с синхронизаторами на всех передачах переднего хода

1, 16, 23 — первичный, вторичный и промежуточные валы; 2 — крышка переднего подшипника; 3 — специальная гайка или стопорное кольцо; 5 — прокладка; 6 — подшипник первичного вала; 7 — передний подшипник вторичного вала; 8 — картер; 9 — муфта синхронизатора III и IV передач; 10, 11 — шестерни III и II передач; 12 — муфта синхронизатора I и II передач; 13 — шестерня I передачи; 14 — стопорные пластины; 15 — подшипник; 17 — стопорное кольцо; 18 — шайба; 19 — распорное кольцо; 20 — подшипник промежуточного вала; 21 — специальный болт; 22 — специальная шайба; 24 — ось шестерни заднего хода; 25 — промежуточная шестерня заднего хода; 26 — пробка сливного отверстия; 27 — блок шестерен привода промежуточного вала и III передачи; 28 — стопорное кольцо; 29 — заглушка; 30 — роликовый подшипник.

Пятиступенчатая коробка передач

1 — первичный вал; 2 — крышка подшипника; 3 — манжета первичного вала; 4 — стопорное кольцо; 5 — шариковый подшипник первичного вала; 6 — роликовый подшипник вторичного вала; 7 — шлицевой венец первичного вала; 8 — блокирующее кольцо; 9 — муфта синхронизатора III—IV передач; 10 — ступица муфты; 11 — шпонка; 12 — шлицевой венец шестерни III передачи; 13 — шестерня третьей передачи; 14 — втулка шестерни; 15 — шестерня II передачи; 16 — картер; 17 — втулка шестерни II передачи; 18 — шлицевой венец шестерни II передачи; 19 — муфта синхронизатора II—I передач; 20 — шлицевой венец шестерни I передачи; 21 — шестерня I передачи; 22 — втулка шестерни I передачи; 23 — роликовый подшипник вторичного вала; 24 — втулка вторичного вала; 25 — шестерня ведомая V передачи; 26 — картер V передачи; 27 — двухрядный шариковый подшипник вторичного вала; 28 — шлицевая шайба; 29 — стопорное кольцо; 30 — вторичный вал; 31 — болт; 32 — пружина тарельчатая; 33 — опорное кольцо; 34 — ведущая шестерня V передачи; 35 — шлицевой венец ведущей шестерни V передачи; 36 — пружина синхронизатора; 37 — сухарь синхронизатора; 38 — муфта синхронизатора V передачи; 39 — шариковый подшипник промежуточного вала; 40 — роликовый подшипник шестерни заднего хода; 41 — шестерня заднего хода; 42 — ось шестерни заднего хода; 43 — блок шестерни привода промежуточного вала и III передачи; 44 — промежуточный вал; 45 — роликовый подшипник промежуточного вала; 46 — крышка подшипника.

На автомобилях УАЗ устанавливаются механические трехвальные коробки передач трех типов:

— четырехступенчатая, с синхронизаторами только на III и IV передачах; — четырехступенчатая, с синхронизаторами на всех передачах переднего хода; — пятиступенчатая, с синхронизаторами на всех передачах переднего хода.

Четырехступенчатые коробки передач взаимозаменяемы, но при этом могут иметь различные размеры шлицев первичного вала (под разные ведущие диски сцепления). Пяти- и четырехступенчатые коробки взаимозаменяемы в комплекте со своими раздаточными коробками и карданными валами. При установке пятиступенчатой коробки вместо четырехступенчатой требуется также доработка отверстия пола кузова под рычаги раздаточной коробки. Узлы и детали разных коробок передач не взаимозаменяемые.

Четырехступенчатая не полностью синхронизированная коробка передач состоит из неразъемного чугунного картера, в котором на шариковых подшипниках установлены первичный, вторичный и промежуточный валы. Вторичный вал передним концом опирается на роликовый бессепараторный подшипник в расточке заднего конца первичного вала, а задним — на шариковый двухрядный подшипник, по которому происходит центрирование коробки передач и раздаточной коробки.

Процесс замены масла в раздатке УАЗ 469

Чтобы заменить отработанное масло в РК, машину следует поставить на ровную горизонтальную площадку, смотровую яму либо вывесить на подъемнике. Под колеса подложить противооткатные упоры и зафиксировать рычаг ручного тормоза. Рекомендуется сливать масло сразу же после длительной поездки, пока оно не остыло. Под сливную пробку поставить емкость объемом 1 л. Шестигранным ключом на 12 открутить сливную пробку. Слить масло в емкость. Внимательно рассмотреть слитую субстанцию. Если масло слишком темное или в нем имеются металлические крошки, систему необходимо промыть. Очистить магнит от металлических частиц и ввернуть пробку на место. Ключом открутить пробку заливного отверстия. Приготовить 0,5 л смеси, состоящей:

• на 70-80% из трансмиссионного масла;
• на 20-30% из керосина либо дизельного топлива.

Залить смесь шприцем для заливки масла и закрутить заливную пробку. Вывесить автомобиль на упорах, чтобы колеса полностью освободились. Завести двигатель, включить 1-ю передачу, дать поработать 2-3 минуты. Заглушить двигатель, поставить машину на колеса, слить смесь из РК. Заполнить шприцем свежее трансмиссионное масло в полость РК объемом 0,7 л.

Схема переключения раздатки УАЗ 469

Управление раздаточным механизмом осуществляется дистанционно из салона автомобиля. включение пониженной передачи или переднего моста принудительное. Осуществляется при помощи рычагов, установленных рядом с органом управления механической коробкой переключения передач.

Управление приводом передней оси осуществляется правым рычагом (по ходу движения автомобиля). для включения привода водитель переводит рычаг в крайнее переднее положение. Для отключения рычаг передвигается в обратном направлении. Управление передней осью выполняется при выключенной муфте сцепления.

Левый рычаг служит для понижения передачи крутящего момента. Орган управления имеет три фиксированных положения:

1. Прямая. Рычаг находится в крайнем переднем положении. При этом раздаточная коробка не изменяет передаточное число от КПП;
2. Нейтраль. Рычаг устанавливается в центральное положение. Крутящий момент не передается к ведущим осям автомобиля;
3. Понижающая. Переключение органа управления осуществляется в крайнее заднее положение. Механизм раздаточной коробки понижает крутящий момент.
