Ремонт раздатки УАЗ Буханка

Серьёзный ремонт раздатки УАЗ выполняется редко. Как правило, для восстановления нормальной работоспособности хватает регулировки изделия и смазки проблемных участков. Если починки не избежать, то операцию по возвращению коробке былого функционала делают в строгой очерёдности.

• Демонтаж раздаточной коробки;

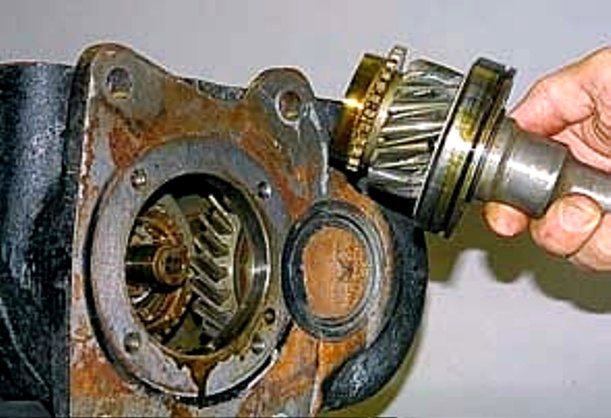

• Разборка раздаточной коробки;
• Обнаружение неисправностей;
• Устранение неисправностей (замена, восстановление деталей);
• Сборка раздаточной коробки;
• Установка раздаточной коробки на место;
• Проверка работоспособности и настройка.

Перед проведением работ подбирают необходимые инструменты, для этого выясняют вид и тип раздаточной коробки. Функционально, починка представляет собой замену повреждённых деталей новыми, по этой причине стадии отбраковки уделяют больше внимания.

• Сальники (меняются при разборке, не зависимо от степени износа);
• Шестерёнки (детали не подлежат починке ввиду испытываемых нагрузок);
• Вилки и шлицы (элементы влияют на качество работы и безопасность);
• Подшипники;
• Защитный кожух (при обнаружении трещин и сколов деталь меняется).

Механизм управления раздаточной коробкой УАЗ:

КПП УАЗ-452, регулировка механизмов

Механизм переключения передач четырехступенчатой полусинхронной коробки передач семейства УАЗ-452 установлен в боковой крышке коробки передач. Вилки переключения крепятся к штокам с помощью конического винта, входящего в зацепление с проволокой.

Перемещение вилки при переключении осуществляется с помощью тяг, которые имеют гнездо для установочного винта и пазы для замка и стопорного устройства. Средний стержень дополнительно имеет промежуточный штифт для стопорного устройства. Когда одна из шестеренок входит в зацепление, шток перемещается и фиксирует соседние штоки с помощью штифта.

Таким образом, каждый из остальных стержней блокируется стопорным штифтом и не может быть перемещен из нейтрального положения, пока ранее перемещенный стержень не вернется в нейтральное положение. Эта же блокировка предотвращает одновременное включение двух передач.

Вилки фиксируются в нейтральном положении и в положениях, когда шестерни зацепляются шариками. Для перемещения вил используется рычажная муфта, установленная на шлицах вертикального вала. Головка рычага сцепления входит в пазы вилки. Муфта может перемещаться вдоль вала в осевом направлении. Когда вал вращается, муфта вращается, и ее рычаг перемещает то одну, то другую вилку.

Одновременно, в крайнем верхнем положении, сцепление соединено с вилками первой и второй передач, в среднем положении — с вилками третьей и четвертой передач, а в крайнем нижнем положении — с вилкой заднего колеса. Среднее положение сцепления фиксируется упором сцепления в шайбе, в которую упирается пружина. Чтобы перевести муфту в нижнее положение, необходимо приложить дополнительное усилие для сжатия пружины. На внешнем конце вала имеются пазы и резьба для крепления рычага переключения передач.

Для перемещения муфты вверх и вниз имеется рычаг управления, который вращается на валу и входит в паз муфты. Внешний конец вала имеет шлицы и резьбу для крепления внешнего рычага. Валы уплотнены резиновыми уплотнительными кольцами.

Внешние рычаги управления и рычаги переключения передач имеют на одном конце щелевое отверстие, а на другом — отверстия, в которые вставляются резиновые шайбы с латунными втулками. После установки на шлицы рычаги управления и переключения передач могут отклоняться от своего положения в пределах 5 градусов в каждую сторону.

Управление раздаточной коробкой УАЗ Буханка

Раздаточная коробка УАЗ Буханка управляется дистанционно, из кабины водителя. Рычаги, при помощи которых манипулируют автомобилем, расположены по правую сторону от пользователя. Верхний стержень активирует и выключает переднюю пару колёс машины, снабжен двумя позициями: верх (мост активирован), низ (мост деактивирован).

Положение рычагов раздатки УАЗ Буханка:

Расположение рычагов раздатки на УАЗ Буханка возможно в трёх вариантах. Первое, главная передача активирована, срединное (нулевое), главный вал не крутится, второе, активирована низкая передача.

С целью избежать поломки раздатки при неправильной активации передачи, предусмотрено блокирующее устройство. Изделие фиксируется в крышке стержней изменения передач. Благодаря предохранителю, пониженная ступень включается после активации передней пары колёс. Между тем, передняя пара колёс не активируется, при подключении пониженной передачи. Реализовано решение шариком, выполняющего роль замка. Сфера в крышке не даёт переместить стержни, деактивирует переднюю пару колёс, пока стержням не включат понижающую передачу. Замок не даёт перегрузить карданный вал и заднюю пару колёс.

Встречаются однорычажные управляющие элементы, один стержень поочерёдно активирует: переднюю пару колёс, нулевую, потом низкую ступени.

Коробка передач УАЗ предназначена для передачи усилия, создаваемого двигателем автомобиля, на трансмиссию, ступенчатого изменения частоты оборотов и, соответственно, скорости движения машины. Она обеспечивает задний ход машины и возможность автомобиля стоять с работающим двигателем. КПП на УАЗ 452 располагается под днищем транспортного средства между сцеплением и раздаточной коробкой и крепится шпильками к картеру сцепления. Ее вес составляет порядка 34 кг.

Принцип действия КПП УАЗ 452 основан на механической передаче крутящего момента парами зубчатых шестерен с разным количеством зубьев и различными передаточными числами. КПП УАЗ буханка обеспечивает 4 режима движения переднего хода со следующими передаточными числами: 4,12; 2,64; 1,58; 1,00. Передаточное число заднего хода механизма переключения передач УАЗ 452 составляет 5,23.

Блог про Уаз

На грузопассажирские автомобили вагонной компоновки семейства УАЗ-452 устанавливалась механическая четырехступенчатая полусинхронизированная коробка передач. Коробка передач имела четыре передачи для движения вперед и одну для движения назад, и была снабжена синхронизаторами инерционного типа для облегчения включения третьей и четвертой передачи.

Основные технические данные четырехступенчатой коробки передач УАЗ-452.

— Межцентровое расстояние в мм : 80,5 — Максимальный крутящий момент на первичном валу в кгсм : 17 — Количество пар шестерен постоянного зацепления : 3 — Модуль косозубых шестерен : 3 — Модуль прямозубых шестерен : 3,5 — Передаточные числа : первая передача — 4,12 вторая передача — 2,64 третья передача — 1,58 четвертая передача — 1,00 задний ход — 5,23 — Шлицы первичного вала коробки : количество щлиц — 10 наружный диаметр в мм — 35-0.075, 35-0.160 внутренний диаметр в мм — 26,5-0.52 ширина шлица в мм — 5,385-0.05 — Масса коробки передач в кг : 34 — Заправочная емкость картера в л : 1,0

Четырехступенчатая коробка передач УАЗ-452, устройство и работа.

Четырехступенчатая коробка передач автомобилей семейства УАЗ-452 имеет три вала : первичный, вторичный и промежуточный. Все механизмы вмонтированы в чугунный картер, служащий одновременно и масляной ванной. Передним фланцем коробка передач крепится к картеру сцепления. К заднему фланцу картера коробки передач крепится раздаточная коробка. Боковой фланец и люк служат для установки механизма переключения передач.

Ремонт раздатки УАЗ Буханка

Серьёзный ремонт раздатки УАЗ выполняется редко. Как правило, для восстановления нормальной работоспособности хватает регулировки изделия и смазки проблемных участков. Если починки не избежать, то операцию по возвращению коробке былого функционала делают в строгой очерёдности.

• Демонтаж раздаточной коробки;
• Разборка раздаточной коробки;
• Обнаружение неисправностей;
• Устранение неисправностей (замена, восстановление деталей);
• Сборка раздаточной коробки;
• Установка раздаточной коробки на место;
• Проверка работоспособности и настройка.

Перед проведением работ подбирают необходимые инструменты, для этого выясняют вид и тип раздаточной коробки. Функционально, починка представляет собой замену повреждённых деталей новыми, по этой причине стадии отбраковки уделяют больше внимания.

• Сальники (меняются при разборке, не зависимо от степени износа);
• Шестерёнки (детали не подлежат починке ввиду испытываемых нагрузок);
• Вилки и шлицы (элементы влияют на качество работы и безопасность);
• Подшипники;
• Защитный кожух (при обнаружении трещин и сколов деталь меняется).

Механизм управления раздаточной коробкой УАЗ:

Схема трансмиссии

Рассмотрим на примере схему устройства КПП и особенности данного узла. В картере коробки переключения ступеней работы двигателя размещены несколько видов приводов, среди которых:

• ведущий вал трансмиссии;
• промежуточные валы;
• ведомый вал устройства переключения передач УАЗ 452.

Опорами для данных узловых элементов трансмиссии служат подшипники

Стоит обратить внимание на размещенный здесь рисунок. Схема на нем достаточно подробно поясняет устройство трансмиссии: передние подшипники роликового типа, а задний подшипник имеет двухрядную шариковую модификацию

У ведомого вала передний подшипник вмонтирован в торец ведущего вала. На ведомой оси установлены шестерни 1, 2, 3 режима работы КПП, на промежуточном — шестерни 2 и 3 передач УАЗ 452.

Как показывает схема устройства переключения передач УАЗ 452, шестерня 1 ступени имеет больший диаметр и располагается в задней части ведомого вала, при этом шестерня от третьего режима самая малая по размеру, находится в передней части ведомого вала, рядом с муфтой синхронизатора.

В нижней части картера, где располагается отдельная ось, установлены шестерни заднего хода. Боковая крышка КПП скрывает внутри картера устройство управления переключением ступенями работы двигателя. В задней ее части смонтирован шестереночный механизм для направления показаний спидометру.

Составляющие трансмиссии уаз

На машинах семейства УАЗ – 452 нового образца присутствует механическая КПП (четырехступенчатая).

Обеспечивают облегченное включение передач синхронизаторы инерционного типа.

Пятиступенчатая коробка передач АДС является синхронизированной на всех передачах переднего хода.

На УАЗ может устанавливаться 5-МКПП Даймос (DYMOS). Данная коробка передач отличается своей надежностью. Средний ресурс ее работы – 300000 км пробега.

Заливная пробка расположена посредине коробки, сливная снизу. Их представляется возможным открутить при помощи шестигранного ключа. Когда происходит слив масла, следует подготовить специальную тару.

Новую жидкость нужно заливать до имеющегося на коробке уровня маслоналивного отверстия. Щуп позволяет точно определить то, до какой отметки залита жидкость. Альтернативой щупа может выступать длинный гвоздь.

В целях профилактики, каждые 15000 км необходимо замерять уровень масла.

Наличие механики на данном варианте транспортного средства полностью оправдано. Такую машину актуально использовать по пересеченной местности, при бездорожье. В дополнении к этому не будет отмечаться проблем с буксировкой.

Коробка передач имеет наружные рычаги переключения. Рычаг в кабине свободно перемещается как параллельно, так и перпендикулярно своей оси.

Все перечисленные комплектующие детали находятся в чугунном картере. Картер и крышка соединяются гайками.

Надежно закреплены в крышке штоки вилки переключения.

Имеется шлиц, подшипники. Здесь присутствует винтовая шестерня привода спидометра. На подшипниках «буханки» зафиксирован промежуточный вал. На данной коробке имеются надежные шестерни с прямыми зубьями.

Таким образом, КПП на УАЗ 452 состоит из множества узлов и агрегатов. Данный узел нуждается в регулярном ТО.
