Замена радиатора охлаждения на Гранте

Замена основного радиатора охлаждения двигателя на таких автомобилях, как Лада Гранта, производится в редких случаях, и основные из них перечислены ниже:

1. Появление течи радиатора, которому может способствовать избыточное давление в системе охлаждения
2. Повреждение трубок, что чаще всего происходит в результате ДТП

Если по этим или иным причинам вам пришлось менять радиатор, то для этого ремонта понадобится такой инструмент как:

• головки на 7, 8, 10 и 13 мм
• ключ на 17 мм
• трещоточные рукоятки или вороток
• плоскогубцы
• отвертки с плоским и крестообразным лезвием

Порядок замены радиатора охлаждения двигателя на Гранте без кондиционера

1. Снять корпус воздушного фильтра
2. Слить охлаждающую жидкость из системы
3. Открутить и отвести в сторону катушку зажигания (если это 8-кл.)

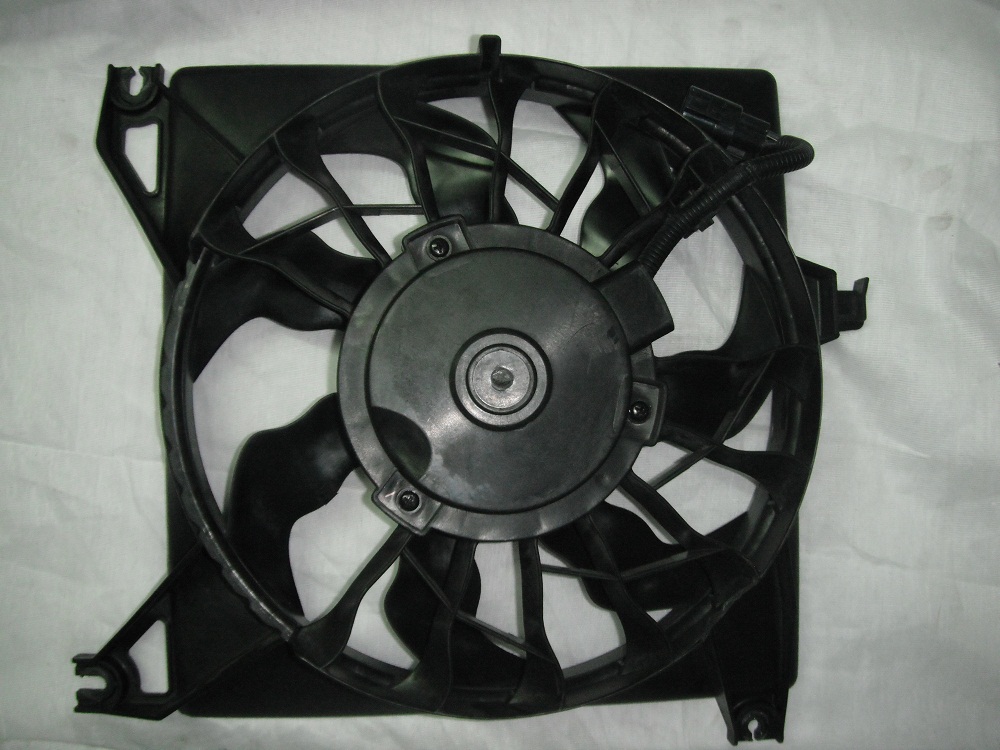

4. Снять вентилятор радиатора, отсоединив штекеры его питания и болты крепления

После этого необходимо ослабить стяжной винт крепления хомута нижнего патрубка, как это показано на фото ниже.

Отсоединяем патрубок и сливаем остатки охлаждающей жидкости, если она осталась в системе.

Ту же самую процедуру производим с верхним патрубком.

И не забываем также о тонком шланге, который идет от расширительного бачка:

Когда все патрубки отсоединены от радиатора, можно приступать далее — откручиваем две гайки крепления сверху. Одна с левой стороны:

И вторая с правой:

Немного наклоняем радиатор вперед в сторону двигателя, тем самым выводя его из зацепления сверху.

И извлекаем его из моторного отсека Гранты, как это показано на фото ниже.

При необходимости покупаем новый радиатор и производим его замену в обратной последовательности. Разумеется, осматриваем внимательно состояние патрубков системы охлаждения на наличие трещин и порывов, и при необходимости меняем их тоже.

Расходы на ремонт

При выполнении данного ремонта не исключены немалые расходы, список которых будет перечислен ниже в таблице.

Необходимые детали и комплектующие	Цена, руб.
Радиатор основной	1700
Патрубок верхний	200
Патрубок нижний	800
ИТОГО	2700

Конечно, можно обойтись и без замены патрубков, тем самым сэкономив минимум 1000 рублей, но старые следует тщательно проверить.

Неисправности радиатора

Повреждение прибора охлаждения возможно при проявлении вибрации, приводящей к разъединению торцевых швов. Радиатор часто повреждается в процессе замерзания при недостаточном содержании антифриза в жидкости и опускании температуры воздуха ниже точки замерзания. Лед замерзает, расширяется и разрывает сварные швы.

Передняя сторона элемента подвержена влиянию камней и дорожного мусора, проходящих сквозь декоративную решётку. Воздействие камня подобно эффекту выстрела пули. Листья, мусор и грязь также накапливаются на поверхности, поток воздуха ограничивается до точки перегрева двигателя. Необходимо очищать мусор и следить за оптимальным проходом воздуха.

Внутренний засор, вследствие известковых отложений в охладительной системе, не легко удалить. При значительном засорении трубки создают мертвые зоны, не обеспечивая существенного охлаждения. Забитые трубки возможно обнаружить путем анализа внешнего элемента инфракрасным термометром.

Повреждение возможно в результате несчастного случая. При лобовом ударе в значительной степени повреждается радиатор. Если он не пробит, возможно погнут, трубки и торцевые швы трескаются и текут.

Радиатор печки Гранта

Расположение радиатор печки на Гранте не является удобным для его замены. Для снятия радиатора без его повреждения придется демонтировать приборную панель, что может занять уйму времени и труда из-за банальной проблемы, которая в других автомобилях решается за час.

Радиатор расположен под торпедо в центральной его части у ног водителя. Его патрубки спрятаны за декоративной боковой накладкой панели. Данное расположение радиатора немного затрудняет доступ к нему при проведении замены, но если использовать правильную инструкцию по замене, то самостоятельная работа по снятию и установке радиатора не вызовет труда.

Подготовительный этап перед заменой радиатора

При любом ремонте системы охлаждения силовой установки требуется слив хладагента. Если нужна замена радиатора охлаждения, то потребуется сливать жидкость в полном объеме.

Как снять радиатор, как поменять? Действуем так.

1. Располагаем Лада Калина посреди ровной площадки.
2. Взяв в «помощники» ключ размером на «10», демонтируем металлический протекционный лист, находящийся под поддоном мотора. Это необходимо для того, чтобы процесс слива антифриза производился непосредственно в емкость, а не по поверхности защиты картера.
3. К сливу жидкости следует приступать после охлаждения двигателя Лада Калина. Это избавит от риска получения ожогов рук.
4. Продолжаем процесс демонтажем корпуса воздушного фильтра.
5. Для обеспечения доступа к сливной пробке на блоке мотора требуется снять катушку узла зажигания. Для этого потребуется обесточить сеть снятием клемм с АКБ. Также необходимо извлечь высоковольтные провода. Крепеж катушки отвинчивается с помощью ключа с шестигранным профилем размером на «5».
6. Пробка на блоке выкручивается, если применить ключ на «13».
7. Не забываем предварительно под сливное отверстие подставить соответствующего размера емкость.
8. Дождавшись полного схода антифриза, перемещаем емкость к радиатору.
9. Отсоединяем нижний шланг и продолжаем сбор хладагента в ту же тару. Жидкость будет охотнее выходить из системы, если открыть пробку на расширительном бачке.
10. Завершив «сливное мероприятие», возвращаем на прежнее место пробку блока цилиндров, затянув ее потребным моментом.
11. Теперь с помощью подходящей отвертки снимаем и стягиваем хомут фиксации патрубка системы на штуцере блока подогрева дроссельного узла. Это необходимо для выпуска воздуха из контура во время заливки хладагента.

Замена радиатора охлаждения завершена.

Снятие радиатора Lada Granta

Инструменты (для 8-клапанных двигателей):

• Отвертка крестовая средняя
• Ключ трещоточный
• Удлинитель
• Шестигранная головка-бита на 5 мм
• Головка на 8 мм
• Головка на 10 мм
• Головка на 13 мм
• Узкогубцы
• Воронка
• Компрессор

Инструменты (для 16-клапанных двигателей):

• Отвертка крестовая средняя
• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Головка на 10 мм
• Гаечный ключ рожковый на 10 мм
• Гаечный ключ накидной прямой на 13 мм
• Узкогубцы
• Воронка

Детали и расходники:

• Емкость техническая
• Охлаждающая жидкость 8 л
• Радиатор (при необходимости)
• Подушки радиатора (при необходимости)
• Резиновые втулки радиатора (при необходимости)
• Ветошь

Примечания:

Снимайте радиатор для проверки его на герметичность (при подозрении на течь) или замены при повреждении. Обязательно снимайте радиатор с автомобиля только на холодном двигателе.

1. Снимите корпус воздушного фильтра и воздухозаборник, как описано здесь.

2. Слейте из системы охлаждения жидкость, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей).

Демонтаж радиатора в Калине

Для снятия обозначенного узла и сопутствующих компонентов потребуется привлечь следующие инструменты:

• ключ на «10» (торцового типа);
• плоскогубцы с утоненными захватами;
• отвертку крестообразного профиля;
• если Лада Калина оснащена системой кондиционирования, то дополнительно запасаемся набором «Торкс» (профиль – звездочка).

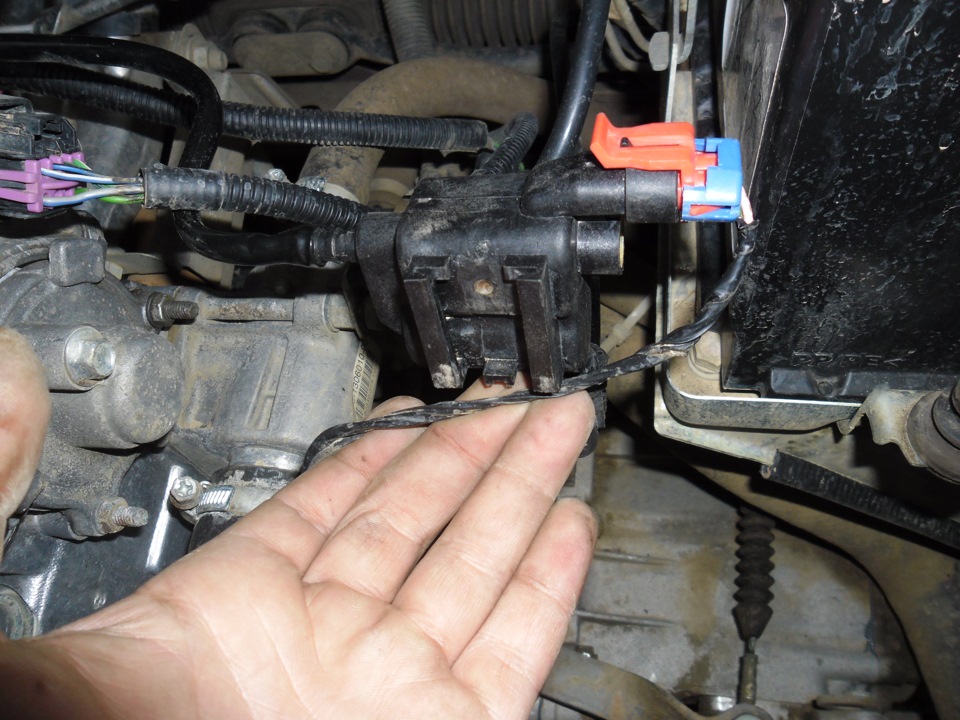

1. Отключаем разъем питания от вентилятора системы.
2. Демонтируем этот узел. Он удерживается на радиаторе с помощью 4-х болтов. Для их откручивания потребуется воспользоваться ключом на «10». Извлечение производим в направлении вверх.
3. Далее переходим к снятию патрубков со штуцеров радиатора. Ослабление хомутов выполняем пассатижами или с помощью отвертки. Тот же ключ применяем для откручивания двух гаек, которыми радиаторный узел удерживается в посадочном месте.
4. Теперь изделие немного наклоняем в сторону двигателя и вынимаем вверх.

Демонтируя узел на Лада Калина, оснащенной кондиционером, потребуется прибегнуть к снятию дополнительных компонентов, имеющих непосредственное крепление к радиатору. Для осуществления данного мероприятия следует запастись ключом с профилем под звездочку.

Требуется открутить 4 винта. Во время демонтажа обращайте взор в сторону нижних подушек радиатора. Их можно как извлекать вместе с изделием, так и оставлять в посадочных нишах. Специалисты рекомендуют вынимать эти опорные элементы для оценки их состояния. Также нелишним будет вынуть резинометаллические втулки, присутствующие на корпусе радиаторного узла LADA Kalina. Их лучше сменить новыми аналогами.

После демонтажа радиатор подвергают проверке. Для этого применяют заглушки, устанавливаемые в отводы. Затем внутрь помещенного в воду узла нагнетают воздух (через малый штуцер) с давлением примерно в 1 бар. Если свищей достаточно много, то агрегат подлежит безоговорочной замене. Когда утечки несущественные, следует попытаться договориться с мастерами о ремонте узла в условиях станции. Новое изделие монтируется в обратном порядке действий. Особому вниманию следует подвергать резиновые патрубки и хомуты. Если состояние данных компонентов вызывает сомнение, то лучше их сменить новыми аналогами.

Когда все элементы системы собраны приступаем к заливке хладагента. Это действие выполняем до момента начала течи жидкости из патрубка блока подогрева дросселя.

Конструкция радиаторов системы охлаждения от LUZAR

Радиаторы охлаждения LUZAR можно разделить на три типа:

1. Трубчато-пластинчатый, сборный, алюминиевый. Состоит из алюминиевых пластин, сквозь которые проходят алюминиевые трубки, внутри которых бежит охлаждающая жидкость. Бачки на таких радиаторах изготавливаются из пластика. Радиаторы охлаждения такого типа используются для двигателей малой кубатуры – в связи с ограниченной теплоотдачей; имеют наилучшую жесткость и малый вес, а также наименьшую стоимость.
2. Трубчато-ленточный, несборный (паяный), алюминиевый. Гофрированная алюминиевая лента в таком радиаторе находится между алюминиевыми плоскоовальными трубками. Бачки радиаторов данного типа могут изготавливаться как из пластика (наиболее распространено), так и из металла (чаще всего применяется для грузовых радиаторов охлаждения). Конструкция несборных (паяных) алюминиевых радиаторов охлаждения является наиболее универсальной, позволяя создавать теплообменники с любыми заданными характеристиками. Имеют малый вес и относительно высокую жесткость, а также оптимальную цену.

Трубчато-ленточный, несборный (паяный), медно-латунный. По конструкции очень близок к типу 2 – между медными плоскоовальными трубками расположены медные ленты, сложенные в виде «гармошки». При этом бачки на таких радиаторах охлаждения используются латунные – в целях повышения общей жесткости конструкции. Медные радиаторы охлаждения – благодаря высокой удельной теплоемкости меди – обладают отличными показателями теплоотдачи. Однако – в связи с высокой мягкостью меди – радиаторы охлаждения из этого металла вынуждено имеют узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения в максимальной эффективности. Также медные радиаторы охлаждения имеют наиболее высокие цены и наименьшую жесткость на кручение, излом и внутреннее давление. В этой связи медные радиаторы охлаждения являются «устаревшими» и постепенно выбывают из применения.

LUZAR: гарантия и надежность

Мы производим радиаторы по стандартам заводов-производителей автомобилей. Каждый экземпляр проходит проверку избыточным давлением и агрессивной средой, чтобы на стадии производства можно было выявить коррозийные дефекты и нарушения герметичности.

Продукция LUZAR распространяется через партнерские магазины, список которых можно узнать в разделе «Где купить?». В этих же магазинах вы можете обменять радиатор охлаждения при обнаружении дефекта или несовместимости со своим автомобилем.

На вопросы о производстве, упаковке, установке и продаже отвечают наши менеджеры по телефону 8-800-555-8965.

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке. Если в правой колонке есть ссылка «Стоимость» — эти запчасти есть в активной продаже

Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Стоимость» — такие детали мы не продаем и заказы на них не принимаем

Если в правой колонке есть ссылка «Стоимость» — эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Стоимость» — такие детали мы не продаем и заказы на них не принимаем.

Замена радиатора охлаждения на Гранте

Радиатор двигателя – это особая конструкция, которая входит в состав охлаждающей системы мотора транспортного средства. Ее основная функция заключается в том, что снизить температуру охлаждающей жидкости, которая циркулирует по множеству сот, расположенных в этом самом радиаторе. Во время работы радиатора двигателя, жидкость в нем находится под давлением и в случаях, когда происходит разгерметизация данного элемента, образуется течь, а также значительно понижается указанное выше давление. В большинстве случаев, радиатор двигателя не подлежит восстановлению, поэтому его просто сменяют.

Замена радиатора охлаждения на Гранте своими руками

Ниже вы можете ознакомиться с инструкцией по смене радиатора охлаждающей системы мотора транспортного средства:

1. Первым делом, следует произвести слив охлаждающей жидкости, которая имеется в двигателе.

2. Далее нужно демонтировать электрический вентилятор, который относится к радиатору.

3. Теперь нужно сжать усики хомута шланга, который соединен с расширительным бачком и отсоединить его.

4. Следующей манипуляцией должен стать демонтаж шланга со штуцера, который расположен на радиаторе.

5. Абсолютно идентичную манипуляцию необходимо произвести над шлагом, отвечающим за подвод охлаждающей жидкости.

6. Теперь, уже в третий раз нужно произвести манипуляцию с усиками хомутного крепления, на этот раз действия должны касаться шланга, который отвечает за отвод охлаждающей жидкости.

7. Далее необходимо открутить две крепежные гайки, которые расположены на верхней части радиатора. Вместе с гайками, нужно снять и шайбочки, которые расположены под ними.

8. Пришло время демонтажа самого радиатора. Для этого данный элемент системы охлаждения нужно наклонить в сторону мотора и извлечь из отсека двигателя.

Ремонт радиатора

При появлении внутренней коррозии требуется замена или восстановление радиатора. Самое дешевое средство — попробовать добавить в систему герметик для охлаждающего хладагента. Если этим не удается остановить утечку, радиатор должен будет быть заменён.

Утечки, вызванные проколами устраняются эпоксидной смолой или применением специального высокотемпературного термоклея. Алюминиевые элементы охлаждения восстанавливаются путём пайки или сварки.

Утечки пластиковых резервуаров могут быть заполнены эпоксидной смолой, покрытой стекловолокном или горячим воздухом с помощью присадочного прутка. Сварка пластика требует некоторого мастерства и тщательной подготовки поверхности для хорошей адгезии.

При заполнении системы охлаждения антифризом важно удалить воздух для правильного охлаждения силового агрегата. После заполнения, запустив двигатель, необходимо:

• проверить наличие утечек;
• выждать момент начала работы вентилятора при достижении мотором рабочей температуры.

Затем следует дать двигателю остыть в течение часа и добавить охлаждающую жидкость, при необходимости.

код Luzar LRc 0192b

OEM номер: 2192-1301012 2192-1301012П 21900-1300008-11 21903-1300008-11 21400-5PA0C 21400-5PA0D 21400-5PA0A 21400-5PA0B

Трансмиссия: MT/АMT (Роботизированная КПП)

Размер сердцевины, мм: 558*330*26

Фирменное наименование – LRc – Luzar Radiator cooler

Мы изготавливаем сотни моделей радиаторов охлаждения двигателя для автомобилей. Выпускаются радиаторы практически для любых марок, представленных на российском рынке, различных модификаций, с различными моторами. В разработке постоянно находятся десятки новых радиаторов охлаждения – для популярных и новейших автомобилей, которые можно купить на территории России и СНГ.

Радиатор системы охлаждения – это теплообменник, который не дает двигателю перегреваться во время работы. Радиатор охлаждения рассеивает избыточное. подробнее

Фирменное наименование – LRc – Luzar Radiator cooler

Мы изготавливаем сотни моделей радиаторов охлаждения двигателя для автомобилей. Выпускаются радиаторы практически для любых марок, представленных на российском рынке, различных модификаций, с различными моторами. В разработке постоянно находятся десятки новых радиаторов охлаждения – для популярных и новейших автомобилей, которые можно купить на территории России и СНГ.

Радиатор системы охлаждения – это теплообменник, который не дает двигателю перегреваться во время работы. Радиатор охлаждения рассеивает избыточное тепло, поступающее от автомобильного двигателя через посредство охлаждающей жидкости, тем самым поддерживая оптимальную температуру 85-100°C (в зависимости от марки автомобиля).

Где маркировка на основном радиаторе lada granta

Всем привет. Ребят подскажите что делать. Пришел сегодня утром на стоянку за машиной, открываю капот, хотел посмотреть уровень масла, масло в норме но. Вижу уровень тосола на минимуме, радиатор снизу по всей ширине мокрый, вся защита мокрая, со стороны где снизу подходит патрубок вроде бы все затянуто. Вобщем посмотрите фото может на ней все ясно будет.

Товарищи, может имеет смысл поднять в шапку инфу, предоставленную пользователем Yuron14 — http://www.lkforum.ru/showthread.php. 41#post6297541

1. Для авто с кондиционером (наиболее производительный радиатор):

11180-1301012-60 Применимость: ВАЗ / LADA (Kalina — 1117, Kalina — 1118, Kalina — 1119) Дополнительная информация: С паяной сердцевиной http://www.td-oat.ru/production/part. 180-1301012-60

2. Для авто без кондиционера: 2.а)

11180-1301012-00 Применимость: ВАЗ / LADA (Kalina — 1117, Kalina — 1118, Kalina — 1119) Дополнительная информация: Со сборной сердцевиной http://www.td-oat.ru/production/part. 180-1301012-00

2.б)

11190-1301012-00 Применимость: ВАЗ / LADA (Kalina — 1117, Kalina — 1118, Kalina — 1119, Kalina — Sport) Дополнительная информация: Со сборной сердцевиной, и с дополнительным кронштейном крепления воздуховода http://www.td-oat.ru/production/part. 190-1301012-00

Вопрос: Какие отличия радиатора охлаждения 11180-1301012-60, 11190-1301012-00, 11180-1301012-00 и как определить какой мне нужен? Ответ: Радиаторы 11180-1301012-00 и 11190-1301012-00 – со сборной сердцевиной, отличаются тем, что радиатор 1119 имеет один дополнительный кронштейн – крепления воздуховода. Сердцевина одна и та же. Радиатор 11180-1301012-60 — с паяной сердцевиной, применяется для автомобилей, оснащенных кондиционером.

Вопрос: Как отличить оригинальный радиатор 11180-1301012-60 от подделок? Допускается ли продажа без упаковки? Ответ: Этот радиатор поставляется без упаковки и системы защиты не имеет. Поставка осуществляется в небольших количествах, поэтому подделывать его не имеет смысла.

Меняем радиатор печки на Лада Гранта своими руками + видео

Лада Гранта стала действительно популярным автомобилем. И, во многом, случилось это благодаря доступной цене и неплохим комплектующим. К примеру, печка на Лада Гранта установлена довольно неплохая, так как прогревает она салон до нужного уровня очень быстро. Над этим вопросом инженеры АвтоВАЗ поработали очень хорошо, так как для наших суровых зим очень актуален вопрос качественного обогрева салона.

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!

1 Демонтируем радиатор печки Лада Гранта 1.1 Установка нового радиатора Лада Гранта
1.2 Выбор нового радиатора отопителя (проверенные артикулы)
2 Советы
3 Особенности работы печки Лада Гранта

Демонтируем радиатор печки Лада Гранта

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

1. Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
2. Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
3. Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
4. Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

Один саморез под тоннелью ручника

Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП

Три болта крепления педали

Открылся доступ к патрубкам радиатора отопителя

Отпиливаем трубки радиатора для его съёма

Установка нового радиатора Лада Гранта

Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

Выбор нового радиатора отопителя (проверенные артикулы)

На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.

Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

Советы

Потёк Антифриз в салон

Чтобы не допустить появления проблем с радиатором отопителя, за ним нужно тщательно следить. К примеру, уже с первых дней покупки машины периодически заглядывайте под машину, чтобы увидеть, есть ли там темные пятна. А в моторном отсеке не лишним будет пронаблюдать состояние шлангов системы охлаждения. Если вы заметили следы антифриза в любом из этих мест, то нужно сразу же обращаться за помощью, или же проводить ремонт самостоятельно.

Шланги подключения радиатора печки, по возможности, нужно заменить новыми, промазав места соединения герметиком. Но некоторые не согласны с этим мнением. Ведь герметик со шланга может попасть внутрь системы охлаждения и привести к порче помпы. В результате чего ремень ГРМ порвётся и клапана встретятся с поршнями.

Рекомендации по выбору деталей и комплектующих

Ассортимент представлен отечественными производителями, оригиналами и качественными аналогами. Окончательный выбор за владельцем технического средства.

Мастера сервисных центров настоятельно рекомендуют приобретать детали оригинального исполнения. Ресурс эксплуатации, качество изготовления заводских комплектующих на порядок выше аналогов.

Перед покупкой тщательно сверяйте каталожные артикулы запчасти с фактическими данными в руководстве по эксплуатации. При необходимости получите бесплатные консультации у мастеров СТО.

Последнее время становится популярно заказывать детали последующей установкой непосредственно в мастерских. Преимуществ такого выбора множество: оперативность доставки, профессиональный монтаж, гарантия качества.

Снятие и установка конденсатора

Устанавливаем автомобиль на подъемник.

Выгружаем хладагент из системы кондиционирования.

Поднимаем автомобиль для удобной работы.

Снимаем передний бампер, как сказано в статье – Как снять бампера автомобиля Лада Гранта.

Головкой на 10 откручиваем четыре гайки 1, рисунок 1, снимаем шайбы и балку 4 переднего бампера.

Снимаем звуковой сигнал 2.

Отсоединяем колодку 3 проводов системы зажигания от колодки жгута электровентилятора 5 конденсатора.

Головкой на 10 откручиваем две гайки 1, рисунок 2, крепления трубопровода 5 высокого давления и трубопровода 4 компрессора всасывающего к конденсатору 3, снять шайбы 2.

Отсоединяем трубопроводы и устанавливаем на трубопроводы и в отверстия конденсатора технологические заглушки.

Головкой на 10 откручиваем два болта 1, рисунок 3, крепления конденсатора к радиатору, снимаем шайбы 3, извлекаем из фиксаторов радиатора 4 и снимаем конденсатор 2 с электровентилятором в сборе.

Головкой на 10 откручиваем четыре болта 1, рисунок 4, снимаем шайбы 2 и снимаем электровентилятор 4 с конденсатора 3.

Установка конденсатора

Устанавливаем электровентилятор 4, рисунок 4, на конденсатор 3 и завернуть четыре болта 1 крепления электровентилятора с шайбами 2.

Устанавливаем конденсатор 2, рисунок 3, с электровентилятором в сборе в фиксаторы радиатора 4 и головкой на 10 закручиваем два болта 1 крепления с шайбами 3.

Присоединяем колодку 3 жгута проводов системы зажигания к колодке жгута электровентилятора 5 конденсатора.

Извлекаем заглушки из трубопроводов и конденсатора. Устанавливаем новые уплотнительные кольца. На уплотнительные кольца наносим масло компрессорное FD 46XG.

Доливаем в конденсатор компрессорное масло в количестве 15 см3.

Присоединяем трубопроводы 4 и 5, рисунок 2, к конденсатору 3, устанавливаем шайбы 2 и закрепляем гайками 1. Момент затяжки гаек крепления трубопроводов к конденсатору 3,7 – 4,6 Нм (0,37 – 0,46 кгс.м).

Устанавливаем звуковой сигнал 2, рисунок 1.

Установить балку 4 переднего бампера, установить шайбы и навернуть четыре гайки 1. Момент затяжки гаек крепления балки переднего бампера 5 – 7 Нм (0,5 – 0,7 кгс.м).

Выполнить вакуумирование системы и загрузить систему хладагентом, норма загрузки 500±25 грамм.

Последовательность действий при замене радиатора Лады Гранты

1. Машина расположена в периметре ремонтной зоны, открыт капот, температура двигателя безопасная для проведения профилактических работ.
2. Нажимаем на боковые фиксаторы колодки с проводами, отсоединяем датчик массового расхода воздуха (ДМРВ).

1. Отвинчиваем крепление хомута резиновой гофры. Снимаем патрубок воздушного фильтра.
2. Отвинчиваем четыре винта, снимаем крышку воздушного фильтра.

1. Извлекаем фильтрующий элемент, снимаем клапан продувки адсорбера.

1. Нижняя часть корпуса закреплена на трех винтах: два на стенке радиатора, одна на площадке аккумуляторной батареи.

1. Выводим корпус из посадочного места.
2. Ключ на «10», снимаем воздухозаборник.
3. Сливаем охлаждающую жидкость. Для этого снимаем грязезащитный щиток в моторном отсеке. Подставляем пустую емкость под радиатор, отвинчиваем пробку, сливаем отработку.

1. Выкручиваем крышку расширительного бачка для удаления воздушной пробки.

1. В левой части блока цилиндров выкручиваем гайку сливного отверстия с водяной рубашки.

Водителю на заметку!

1. Отвинчиваем катушку зажигания (головка на «10»).
2. Снимаем радиатор системы охлаждения (далее — СО).

1. Отпускаем крепление хомута, отсоединяем патрубок нижнего контура подачи антифриза. Сливаем остатки жидкости.

1. По аналоги отсоединяем верхний патрубок.
2. Снимаем шланг от расширительного бачка.
3. В верхнем периметре выкручиваем две гайки на «10», наклоняем радиатор охлаждения в сторону, извлекаем из полости моторного отсека через верх.

1. Со штифтов снимаем две резиновые подушки, проводим дефектовку (замену) РСО новым.
2. Собираем конструкцию в обратной последовательности. Заливаем 7.5 литров антифриза.

На этом замена радиатора Лады Гранты своими руками окончена.

Помощь СТО или обходимся своими силами

Учитывая то, что процесс профилактики (замены) вовсе не сложный, работы проводим самостоятельно

На каждом из этапов разборки важно соблюдать рекомендации изготовителя. Даже самая «маленькая» ошибка приведет к масштабной поломке

Для подкрепления знаний используйте инструкцию, видеоуроки, советы, изложенные в данной статье.

Как снять радиатор системы охлаждения Ваз 2190 Гранта

Снятие радиатора системы охлаждения на автомобиле Ваз 2190 Гранта производят для его замены на новый в случае повреждения или сильного износа, когда выполнить восстановительные работы не представляется возможным. Так же радиатор снимают при проведение различных работ, при которых его наличие будет мешать ходу их выполнения.

Снимать радиатор необходимо только на холодном двигателе. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• В первую очередь необходимо слить охлаждающую жидкость.
• Далее снимаем электровентилятор охлаждения.

Сжимаем усики хомута крепления шланга расширительного бачка к радиатору и сдвигаем хомут по шлангу. После чего отсоединяем шланг от штуцера.

Аналогично, сжав усики хомута, отсоединяем верхний патрубок от радиатора.

• Так же отсоедините нижний патрубок.
• Откручиваем две гайки верхнего крепления радиатора к поперечине рамки.

Аккуратно наклоняем радиатор в сторону двигателя и вынимаем его из моторного отсека.

• Снимаем с радиатора две резиновых подушки нижнего крепления и извлекаем из кронштейнов две резинометаллических втулки верхнего крепления. Замените резиновые детали если они потеряли эластичность или рассохлись.
• Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по снятию радиатора системы охлаждения на автомобиле Ваз 2190 Гранта завершены.

Замена радиатора охлаждения на Лада Гранта делают в том случае, когда ремонт радиатора сделать невозможно. Замену радиатора охлаждения двигателя Лада Гранта, делаю вместе с заменой антифриза (охлаждающей жидкости).

Если в автомобиле установлен кондиционер, то замена радиатора охлаждения Лада Гранта делается вместе со снятием/установкой радиатора кондиционера. К счастью, это делается не на всех моделях. На некоторых моделях Лада Гранта замена радиатора охлаждения двигателя делается с частичной разборкой передней части. Если на автомобиле установлены втулки радиатора, лучше сразу их заменить

Обратите внимание, что на одну и ту же модель двигателя, идут разные радиаторы, которые отличаются от того, какая коробка установлена: механическая или АКПП

Стоимость замены радиатора охлаждения на Лада Гранта:

Варианты замены	Замена	Цена радиатора
Замена радиатора охлаждения Лада Гранта	от 2 000 руб.	от 3 400 руб.
Замена радиатора охлаждения Лада Гранта, с A/C	от 2 500 руб.	от 3 400 руб.
Замена радиатора охлаждения Лада Гранта, со снятием бампера	от 3 500 руб.	от 3 400 руб.
Мойка радиатора охлаждения Лада Гранта (снятого)	300 руб.

По времени, замена радиатора охлаждения двигателя на Лада Гранта занимает от 2 до 6 часов.

Гарантия на замену радиатора охлаждения — 180 дней.

Рейтинг радиаторов охлаждения Лада Гранта на основе отзывов владельцев: 1. AVA (Голландия) 2. Nissens (Дания) 3. Termal (Евросоюз) 4. Denso (Япония) 5. Лузар (Россия)

Когда нужно менять радиатор охлаждения на Лада Гранта: — сломаны крепления радиатора; — течь радиатора, не подлежащая ремонту; — радиатор забит изнутри или снаружи — мойка не помогает.

Причины неисправностей

Основной причиной отказа элементов охлаждения считается внутренняя коррозия, которая имеет несколько факторов проявления. Если жидкость регулярно не заменяется для профилактики, она превращается в кислоту, разъедающую элемент изнутри. Присутствующие в теплоносителе ингибиторы коррозии в антифризах зелёного цвета со временем истощаются. Рекомендуемый период замены жидкости традиционно составляет 2 года или 50 000 км. Оранжевый и желтый антифризы выдерживают до 5 лет или 150 000 км между заменами.

Алюминий — более подверженный электролитической коррозии элемент системы охлаждения, чем любой другой металл, потому он обладает высокой реакционной способностью. При истощении ингибиторов коррозии в жидкости показатель кислотности падает до 7. Анализ РН охладителя химически обработанными тест-полосками позволяет выявить необходимость замены охладителя. Щелочность типичной смеси антифриз / вода будет варьироваться в зависимости от добавок в антифризы и соотношения ингредиентов, но, как правило, где-то между 8 и 11. В среднем для большинства антифризов показатель РН составляет около 10,5, а при разбавлении водой в соотношении 50/50 падает до 8,5. Чем выше, не обязательно лучше.

Электролитическая коррозия — другой тип коррозии, который происходит в процессе охлаждения при оптимальной концентрации хладагента. Электролитическая коррозия возникает при отсутствии на силовом агрегате устойчивого заземления. Напряжение системы электрического питания и зажигания проходит через хладагент на землю, способствуя развитию электролиза, разъедающего металлические элементы системы охлаждения. Это приводит к появлению микротрещин радиатора и протечке теплоносителя. Электролиз в состоянии разрушать резиновые составляющие.

Данный вид коррозии можно обнаружить используя вольтметр, опустив положительный щуп в жидкость и прикоснувшись к минусовой клемме аккумулятора. При показаниях вольтметра более чем на несколько десятых долей вольта, ток проходящий через жидкость может влиять на систему охлаждения. Стоит подумать об установке ремня заземления.
