Как проверить гидрокомпенсаторы на 16-ти клапанной ваз-2112 своими руками?

Виды стуков

Со строением разобрались, теперь рассмотрим причины стуков и их разновидности. Ведь стучать может по-разному и некоторые из звуков вполне безобидны:

  • Стук появляется при запуске, но почти сразу пропадает. Это рядовое явление, характерное для ”гидриков”. Возникает он, из-за оставшихся открытыми шариковых клапанов, масло постепенно из них вытекает. В процессе работы двигателя количество масла восстанавливается. Собственно тут ничего делать не нужно. Это нормальный технический процесс;
  • Стук слышен постоянно, но исчезает при повышении оборотов. Такая проблема может возникать при неисправности шарикового клапана, а также при загрязнении детали некачественным маслом;
  • Стук возникает только на горячем двигателе, в случае повышенного износа ”гидрика”. На холодную стука может не быть;
  • Если, стук слышен только на высоких оборотах, а на маленьких его нет, то причина в масле. Проверьте уровень масла и его состояние. В случае, когда уровень выше обычного, коленвал при работе взбивает масло, и в нем образуется своеобразная пена. Она попадает через маслозаборник в ГБЦ и соответственно в гидрокомпенсатор, работа которого нарушается. При слишком малом уровне смазки она просто не доходит до ”гидриков”. В обоих случаях будет слышен стук.

Что делать?

Самой частой причиной стука является недостаток масла. Возможно, после добавления свежей порции смазки, ваш автомобиль перестанет тарахтеть. Также можно выявить стучащий ”гидрик” и прочистить его. Если все это не помогает, то следует заменить неисправную деталь.

Причины и последствия неисправности гидрокомпенсаторов ВАЗ 2112

Несвоевременная замена масла и фильтра, доливание в систему смазки двигателя низкокачественное, загрязнённое или использованное моторное масла могут привести к следующим последствиям:

  1. Увеличение зазора в плунжере, что вызывает повышенную утечку масла из втулки под плунжером. Как следствие гидрокомпенсатор не успевает выбирать зазоры и в ГРМ, появляются характерные стуки.
  2. Износ или засорение шарикового клапана, ведущие к увеличению утечки масла из полости под плунжером, в результате возникает неплотное закрытие, приводящие к износу деталей и их преждевременному выходу из строя.
  3. Подклинивание плунжерной пары полностью выводит гидрокомпенсатор из строя. В ГРМ возникают нагрузки, приводящие к износу и повреждению кулачков распредвала.

Способы выявления неисправности

В специализированных сервисах причину стука определяют с помощью акустической диагностики. Этот же метод позволяет выявить неисправный гидрокомпенсатор, а он всегда один. Так можно ли его отыскать, не прибегая к помощи профессионалов?

Можно, если разобрать мотор. Безусловно, его не нужно разбирать полностью. Достаточно лишь снять крышку клапанов и попытаться продавить каждое устройство. При надавливании на рабочий гидрокомпенсатор приходится прилагать некоторое усилие. Неисправным является тот поршень, который утапливается при легком нажатии. Другим способом выявить стучащий гидрокомпенсатор не удастся.

Следует заметить, что при появлении постороннего шума при прогреве двигателя эксплуатировать автомобиль не рекомендуется. В этом случае необходимо доверить железного коня заботливым рукам профессионалов. Если такой возможности нет, можно попытаться самостоятельно устранить неисправность.

Для этого выполняются следующие операции:

  • производится замена масла и масляного фильтра;
  • промываются каналы от старой смазывающей жидкости.

Рекомендации по выбору масла

Марку моторного масла необходимо подбирать, следуя рекомендациям завода, с конвейера которого сошел автомобиль. Но нужно учитывать и сезонность эксплуатации. Когда движок нагревается, вязкость смазывающей жидкости снижается. Чтобы характеристики смазки были одинаковыми, в теплое время года заливают более густую жидкость, в холодное – более жидкую.

Если стук не прекращается после прогрева двигателя, нужно проверить фильтр. Со временем фильтрующий элемент забивается инородными частицами, которые не дают смазке проникнуть к гидрокомпенсаторам. В этом случае необходимо произвести замену фильтра.

Стучать поршни на холодную могут в случае использования некачественной смазки, способствующей загрязнению каналов. Устранить эту проблему можно, если снять компенсаторы и промыть их в бензине. Снимать устройства нужно поочередно, а затем установить в той же последовательности.

Как заменить элемент

Если все предыдущие методы применены, но желаемые результаты не достигнуты, стучащий гидрокомпенсатор нужно заменить на новый. Для этого снимают крышку с клапанов, звездочку с распределительного вала и проверяют натяжное устройство. Потом снимают постель и вынимают толкатели, строго соблюдая последовательность. Достают компенсаторы и выкладывают их так же.

Теперь можно приступать к очистке системы смазки и мест установки поршней. После очистки туда вставляют новые элементы, применяя для вкручивания динамометрический ключ. Последним этапом станет установка остальных деталей.

Расположение распределительного вала

На современных авто чаще всего используют механизм с верхним расположением распределительного вала, что позволило уменьшить металлоемкость конструкции и как следствие – увеличение надежности.

Поскольку при нагреве металл расширяется, а клапана постоянно находятся в зоне высокой температуры, для предотвращения его поджимания, вследствие чего он неплотно садится в седло, предусмотрен тепловой зазор между стержнем клапана и кулачном распредвала.

При этом тепловой зазор имеет определенную величину, чтобы обеспечить максимально возможное открытие клапана, исключая его поджимание.

Раньше у двигателей с верхним расположением распределительного вала тепловой зазор регулировался путем помещения между стержнем клапана и кулачком распредвала регулировочных шайб определенной толщины.

Недостатком применения этих шайб являлась потребность в периодической проверке зазора и регулировке его путем подбора шайб.

Сейчас же для обеспечения теплового зазора все чаще применяются гидрокомпенсаторы, по-народному — гидрики, использование которых исключил потребность в регулировке зазора, и все потому, что зазор регулируется за счет давления масла.

Располагаются гидрокомпенсаторы, как и регулировочные шайбы, между стержнем клапана и кулаком распредвала.

Внешне гидрик выглядит как небольшой поршенек, поэтому в головке предусмотрены посадочные места под них.

Как проверить гидрокомпенсаторы на работоспособность, отремонтировать их или заменить

Проверка работоспособности гидрокомпенсаторов

Проверка гидрокомпенсаторов производится путем проникновения под крышку клапанов и прокручивания коленвала за центральную гайку. За счет привода газораспределительного механизма распредвал начинает вращаться. В те моменты, когда кулачки толкателей направлены в противоположную сторону от гидрокомпенсатора, начинается поочередная проверка на упругость, на наличие свободного хода. Сделать это можно как руками, так и специальным инструментом. Если гидрокомпенсатор мягкий или болтается, то необходимо приступить к его ремонту.

Как устранить стук на ВАЗ 2112?

Причины появления стука гидрокомпенсаторов вполне ясны: естественный износ, некачественное моторное масло, недостаток или избыток смазывателя в системе. Следите за уровнем моторного масла, если нужно — доливайте, не жалейте. Также не нужно экономить на замене масла — себе дороже.

Как показывает практика, ремонтировать компенсаторы — лишняя трата нервов и времени. Также это нецелесообразно, и, в конце-концов, невыгодно. Проверьте еще раз все элементы, вероятней всего один из гидриков застучал. Замена гидрокомпенсаторов — простая работа.

Для нормальной работы, гидрокомпенсаторам необходима бесперебойная подача масла, которое поступает под давлением. Подача происходит через специальный канал с обратным шариковым клапаном, предотвращающим слив масла из канала, после того как двигатель остановлен. Кроме того, существуют каналы, расположенные на нижней плоскости корпуса подшипников, которые выполняют подвод масла к шейкам распредвалов.

Устройство гидрокомпенсаторов:

Чтобы увеличить изображение нажмите на картинку!

Недостаток гидрокомпенсаторов заключается в их чрезмерной чувствительности к качеству и чистоте масла. Наличие в масле механических включений и прочих посторонних элементов, приводят к быстрому выходу из строя плунжерной пары гидрокомпенсатора. Эта неисправность чаще всего сопровождается повышенным шумовыделением и интенсивным износом кулачков распредвала.

Виды неисправности

Можно ли ездить со стучащими гидрокомпенсаторами? Не рекомендуем. Теоретически ничто не мешает продолжать эксплуатацию автомобиля. Но это может закончиться плачевно. Гидрики издают высокочастотный звук не просто так. Дело в неправильной настройке системы ГРМ. Сбиты фазы газораспределения. Поэтому горючее будет вылетать в трубу, двигатель перегреется и потеряет мощность. В тяжелых случаях могут прогореть клапаны и поршни.

Поговорим про них подробнее.

На холодную

Стук на холодную — частая проблема. Последствия неисправности не сильно вредят силовому агрегату. Расскажем о причинах и вариантах исправить ситуацию.

Проблема

Решение

Залип обратный клапан

Прокачать гидрик, если это сделать не получается, то заменить.

Износились гидравлические толкатели

Заменить детали. Или попытаться промыть и почистить.

Масло не той марки и вязкости

Залить в систему подходящую смазку, рекомендованную производителем.

Забились масляные каналы

Разобрать ГБЦ и почистить каналы, сами компенсаторы.

Засорился масляный фильтр

Поменять расходник как можно быстрее вместе с маслом.

Масло выработало ресурс

Обновить закоксованное масло, если пробег больше 5–7 тысяч км.

Компенсаторы барахлят не только на холостых оборотах и во время прогрева двигателя. Рассмотрим остальные варианты.

На горячую

Стук сигнализирует о серьезных поломках. Иногда для их исправления потребуется разобрать и проверить основные узлы ДВС — двигателя внутреннего сгорания.

Проблема

Решение

Механическое повреждение гидрика

Снять клапанную крышку, осмотреть газораспределительный механизм.

Забились клапаны компенсаторов

Тщательно промыть и очистить толкатели от твердых отложений.

Слабое давление масла в системе

Проверить масляный насос, редукционный клапан и приемную сетку.

Низкий уровень масла

Посмотреть на показания щупа, долить до нормы, если нужно.

Масло пришло в негодность

Поменять вместе с фильтром, если смазка уже прошла 5–7 тысяч км.

Шум на высоких оборотах

Заводим мотор и прислушиваемся к его работе на холостом ходу. Посторонних стуков не слышно. Стоит нажать на педаль газа, как со стороны ГБЦ раздается частое тиканье. Убираем ногу с акселератора и все приходит в норму. Скорее всего, причина в том, что в системе много масла и оно вспенилось. При таких условиях гидрокомпенсаторы завоздушиваются и не пропускают внутрь достаточное количество смазки. Устранить проблему легко — надо довести уровень до нормы.

Уровень масла на щупе

Бывают и обратные ситуации. Масляный насос не справляется со своей задачей. В цилиндр гидрика попадает воздух вместо масла. Нет жидкости, а без нее невозможно обеспечить гидравлическое усилие. Иногда дело не в насосе. При ударе картера о дорожное препятствие нарушается работа маслоприемника. Поэтому нужно визуально осмотреть картер и проверить, нет ли на нем вмятин. Если все в порядке, следует заняться диагностикой масляного насоса.

Стучат новые компенсаторы

Иногда после замены гидриков на заведомо исправные, первое время слышны посторонние звуки во время работы мотора. Это нормально. Деталям нужно время для притирки. тревогу можно бить, если автомобиль проехал 100–200 км, а шум не исчез. Основная причина — неправильная установка. Возможно, владелец авто не утопил толкатель в колодец на головке блока.

Неправильная установка гидрокомпенсатора

Что если входное отверстие компенсатора не совпало с масляным каналом? В таком случае смазка не будет поступать в цилиндр и обеспечивать нужный уровень жесткости.

Какие гидрики выбрать

К выбору любой запасной части необходимо относиться достаточно серьезно. Не исключением становятся и гидрокомпенсаторы. Рассмотрим, возможные варианты установки их на ВАЗ-2112 серии: • 2112-1007300 – это оригинальный каталожный номер гидрокомпенсаторов для ВАЗ-2112. Стоимость составляет 3300 рублей. Производство – АвтоВАЗ. • Herzog HL0 7300 – аналог заменитель оригинальной детали, который можно использовать для установки на автомобиль. Цена составляет 2700 рублей. • Master-sport 2112-1007300-SET/16/-MS – один из вариантов заменителей оригинального гидрокомпенсатора производства РФ. Сертифицированный и рекомендован для установки.

Гидрокомпенсаторы на Ниве шевроле: как проверить и заменить

Многие владельцы отечественных кроссоверов, не желая платить неоправданную, по их мнению, цену СТО,задаются вопросом, как самостоятельно проверить гидрокомпенсаторы на Ниве Шевроле. При желании это можно сделать своими руками. А как именно, мы постараемся доходчиво и просто объяснить в статье.

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

  • отпала необходимость периодически регулировать клапана;
  • теперь ГРМ работает более четко и правильно;
  • значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
  • значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

  1. Плунжерная пара.
  2. Корпус.
  3. Плунжерная втулка.
  4. Плунжерная пружина.
  5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

  1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
  2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
  3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

Почему стучат гидрокомпенсаторы

Гидрокомпенсаторы могут постукивать по самым разным причинам. Как правило, это связано с проблемами с маслом или масляной системой, гидравликой двигателя и так далее. Причем, причины значительно отличаются в зависимости от того, в каком состоянии находится двигатель — горячем или холодном.

Стучат гидрокомпенсаторы на горячую

Перечислим кратко наиболее распространенные причины стука гидрокомпенсаторов на горячем двигателе и что с этим делать:

  • Давно не проводилась замена масла или оно некачественное. Что делать — чтобы избежать подобных проблем, необходимо провести замену масла.
  • Забились клапаны. При этом уникальность ситуации заключается в том, что данную проблему можно выявить только при горячем двигателе. То есть, при холодном движке стук может быть, а может и не быть. Что делать —промыть систему, а также заменить смазку, желательно на более вязкую.
  • Засорение масляного фильтра. Вследствие этого масло не доходит до гидрокомпенсаторов под нужным давлением. Поэтому образуется воздушная пробка, которая и является причиной проблемы. Что делать —заменить масляный фильтр.
  • Несоответствие уровня масла. Это может быть как его пониженный, так и повышенный уровень. В результате происходит чрезмерное насыщение масла воздухом. А когда масло перенасыщено воздушной смесью происходит соответствующий стук.

Как проверить гидрокомпенсатор

Стучат гидрокомпенсаторы на холодную

Теперь перечислим список возможных причин, которые вызывают стук гидрокомпенсаторов на холодном двигателе и что с этим делать:

  • Выход из строя непосредственно гидрокомпенсатора. Однако подобный стук характерен и при горячем двигателе. Причиной поломки гидрокомпенсатора может быть механическое повреждение элементов плунжерной пары, его клин из-за попадания грязи внутри механизма, нарушение работы клапана, подающего масло, механическая выработка наружных сопрягательных поверхностей. Что делать — для выполнения диагностики и принятия решения лучшеобратиться к специалисту.
  • Повышенная вязкость масла, исчерпавшего свой ресурс. Что делать — решением проблемы будетзамена масла.
  • Не держит клапан гидрокомпенсатора. Вследствие этого происходит отток масла, когда двигатель заглушен. Параллельно с этим происходит процесс завоздушивания ГК. Однако этот эффект исчезает, когда выполняется замена воздуха маслом. Что делать —прокачать гидрокомпенсатор, поменять клапан.
  • Забилось впускное отверстие. Речь идет об отверстии подачи масла. В процессе нагрева двигателя происходит естественный процесс разжижения смазки, которое поступает через соответствующее отверстие. Что делать —прочистить отверстие.
  • Несоответствие температурному режиму. Некоторые марки масла не приспособлены для работы при низких температурах. То есть, его консистенция не соответствует условиям эксплуатации.

Причины и последствия неисправности гидрокомпенсаторов ВАЗ 2112

Несвоевременная замене масла и фильтра, доливание в систему смазки двигателя низкокачественное, загрязнённое или использованное моторное масла могут привести к следующим последствиям:

  1. Увеличение зазора в плунжере, что вызывает повышенную утечку масла из втулки под плунжером. Как следствие гидрокомпенсатор не успевает выбирать зазоры и в ГРМ, появляются характерные стуки.
  2. Износ или засорение шарикового клапана, ведущие к увеличению утечки масла из полости под плунжером, в результате возникает неплотное закрытие, приводящие к износу деталей и их преждевременному выходу из строя.
  3. Подклинивание плунжерной пары полностью выводит гидрокомпенсатор из строя. В ГРМ возникают нагрузки, приводящие к износу и повреждению кулачков распредвала.

Замена гидрокомпенсаторов своими руками

Сам по себе процесс замены гидрокомпенсаторов несложен, однако для его реализации придется хорошенько потрудиться, ведь он подразумевает демонтаж клапанной крышки и распредвалов. Порядок выполнения работ следующий.

1.Машину ставим на ровной поверхности, фиксируем при помощи стояночного тормоза.

2.Поднимаем капот авто, отключаем минусовую клемму.

3.Снимаем защитную крышку двигателя.

4.Демонтируем ресивер. Впускные отверстия затыкаем чистой ветошью для предотвращения попадания внутрь посторонних предметов и грязи.

5.Демонтируем модуль зажигания и шланг вентиляции картера.

6.Откручиваем болт фиксации кронштейна проводов питания форсунок.

7.Откручиваем 15 болтов крепления клапанной крышки ГБЦ и демонтируем ее.

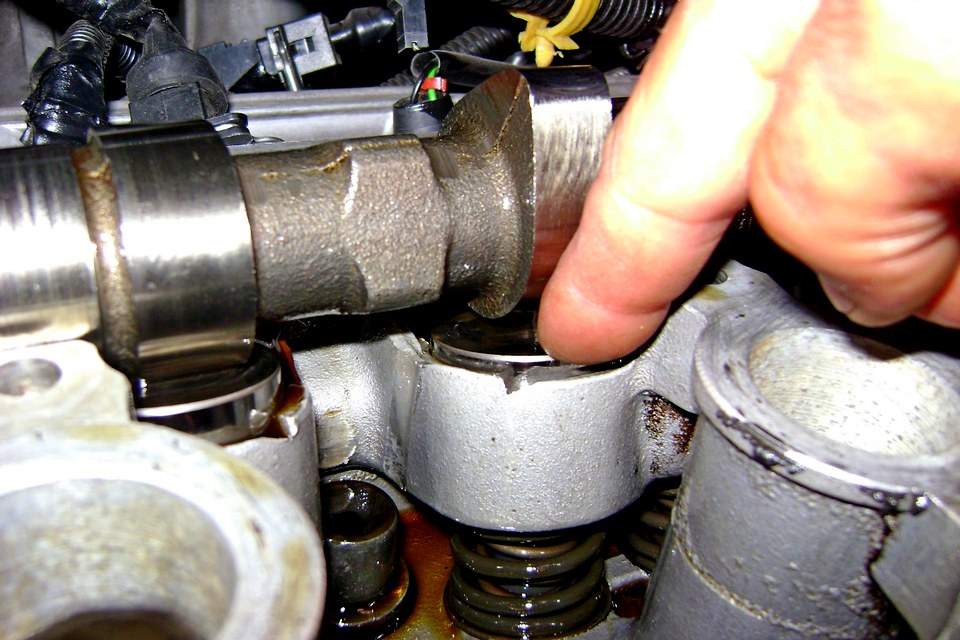

8.Сняв крышку, проверяем состояние гидрокомпенсаторов, надавливая на них сверху отверткой. Исправный гидротолкатель должен сжиматься с большим усилием. Если для его сжатия значительных усилий не нужно – компенсатор неисправен.

9.С обоих распределительных валов снимаем приводные шестерни.

10.Отключаем разъем датчика давления масла.

11.Откручиваем 20 болтов, крепящих корпус подшипников.

12.Откручиваем гайки, фиксирующие кронштейн задней опоры валов.

13.Демонтируем его вместе с корпусом подшипников вместе с направляющими свечей зажигания.

14.Вынимаем оба распредвала (обратно выставляем их по меткам)

15.Чтобы извлечь гидрокомпенсаторы из гнезд, используем магнит.

16.Извлекаем старые гидротолкатели. На их место устанавливаем новые.

17. Монтаж производим в обратном порядке, не забываем выставить метки распредвалов.

18.Избавляемся от остатков герметика в местах соединения с ГБЦ. Учитываем натяжку болтов крепления головки.

19. Перед сборкой на все стыки головки нанести специальный герметик Локтайт.

Почему стучат гидрокомпенсаторы? Причины и способы решения проблемы

Для нормальной работы, гидрокомпенсаторам необходима бесперебойная подача масла, которое поступает под давлением. Подача происходит через специальный канал с обратным шариковым клапаном, предотвращающим слив масла из канала, после того как двигатель остановлен. Кроме того, существуют каналы, расположенные на нижней плоскости корпуса подшипников, которые выполняют подвод масла к шейкам распредвалов.

Устройство гидрокомпенсаторов:

Чтобы увеличить изображение нажмите на картинку!

Недостаток гидрокомпенсаторов заключается в их чрезмерной чувствительности к качеству и чистоте масла. Наличие в масле механических включений и прочих посторонних элементов, приводят к быстрому выходу из строя плунжерной пары гидрокомпенсатора. Эта неисправность чаще всего сопровождается повышенным шумовыделением и интенсивным износом кулачков распредвала.

Причины необходимости замены гидрокомпенсаторов

Гидрокомпенсатор (ГК) является важнейшей составляющей двигателя автомобиля. Он устраняет тепловой зазор между толкателем клапана и кулачком распределительного вала. Устранение данного зазора позволяет обеспечить бесперебойную работу двигателя на уровне расчётных параметров. В процессе эксплуатации, при несоблюдении эксплуатационных условий и инструкций завода изготовителя, происходит преждевременный износ данной детали. При этом слышен характерный стук в двигателе. Этот звук сообщает нам о том, что гидрокомпенсатор вышел из строя и его необходимо заменить. Причинами выхода из строя гидрокомпенсатора может быть следующее:

  • Загрязнение каналов подачи масла в двигателе.
  • Износ рабочих поверхностей обратного клапана и плунжерной пары.
  • Возникновение ударных нагрузок в результате незаполнения или частичного заполнения гидрокомпенсатора маслом, проще говоря – его «завоздушивание».

А теперь вкратце «пройдёмся» по каждому, вышеизложенному пункту. Нельзя допускать загрязнения масляных каналов системы смазки двигателя. Это явное нарушение эксплуатационных норм, которое может привести к серьёзным последствиям. Причины загрязнения масляных каналов могут быть такими:

  • Использование несоответствующего инструкции моторного масла.
  • Несвоевременная замена масла в двигателе.
  • Неисправность фильтра очистки масла.

Что же касается увеличения посадочных зазоров в плунжерных парах, то в данном случае, из камеры высокого давления будет происходить повышенная утечка масла. Компенсатор при этом потеряет свою силу сопротивления и снизится эффективность силы нажатия кулачка на стержень клапана газораспределительного механизма. Внутреннее пространство гидрокомпенсатора в полной мере должно быть заполнено маслом. Если это условие не будет выполнено, то ГК не будет устранять зазор в деталях газораспределительного механизма. Вследствие этого возникнут динамические нагрузки, проще говоря – удары, которые приведут к быстрому износу деталей ГРМ и значительному ухудшению работы мотора.

Следует помнить, что сбои в работе ГК может вызвать и попадание в него с маслом мелких частиц, появившимся в результате износа деталей мотора. В данном случае узел может заклинить.

Если вы всё-таки услышали вышеупомянутый стук, то не стоит сразу драматизировать это событие. При возникновении поломки такого характера, вполне возможна замена гидрокомпенсаторов на а/м ваз 2112 самостоятельно. Но прежде можно попытаться устранить стук путём проведения следующих несложных действий:

  • Снять крышку газораспределительного механизма.
  • Провернуть коленчатый вал таким образом, чтобы клапан, который стучит, начал открываться.
  • Немного провернуть пружину, чтобы сместить точки прежнего соприкосновения. Клапан при этом также повернётся.
  • Установить крышку ГРМ.
  • Запустить мотор.

Если стук не исчез, значит надо принимать более эффективные меры. Вернёмся к той мысли, когда замена гидрокомпенсаторов ваз 2112 своими руками, в данном случае, будет наиболее оптимальным решением проблемы.

Диагностика проблемы

Очевидно, что замена гидрокомпенсаторов на ваз 2112 своими руками начинается с диагностики. Вначале необходимо определить, какой конкретно компенсатор вышел из строя. Для этого очень удобно будет воспользоваться таким прибором, как фонендоскоп. Приложив его, поочерёдно, в районе расположения каждого компенсатора, необходимо прослушать работу каждого узла на предмет выявления повышенных шумов и характерного стука. Определив, таким образом, какой гидрокомпенсатор подлежит замене, можно приступать к разборке.

Совет:При отсутствии фонендоскопа, можно соорудить его некое подобие. К небольшому металлическому пруту (длина приблизительно 500мм и диаметр в районе 6мм), к одному из его концов, торцом прикрепить небольшую консервную банку. Посередине прута укрепить деревянную ручку. Прикладывая свободный конец прута к месту расположения компенсатора, через консервную банку можно прослушать работу узла.

Последовательность действий на Лада Приора

  1. С аккумулятора снимаются обе клеммы.
  2. Отсоединяются провода на форсунках и на катушке зажигания, снимается трос с дросселя, убирается воздушный фильтр и все остальные провода, мешающие добраться до впускного коллектора двигателя.
  3. Прежде чем снимать коллектор, придётся снять ремень с генератора, потом открутить его крепёжный болт. После этого генератор можно будет отодвинуть в сторону и добраться до одного из крепёжных болтов впускного коллектора (другого способа добраться до этого болта нет).
  4. Следующий шаг — снятие рампы и топливных форсунок (если в автомобиле есть кондиционер, придётся снять и его шланги, чтобы они не мешали).
  5. Откручиваются все остальные крепёжные болты коллектора, после чего он снимается.

Клапанная крышка откручивается торцовым ключом на 12

Теперь можно снять клапанную крышку, шкивы ГРМ и распределительные валы.

Снятие ранее открученной клапанной крышки

Поскольку теперь у нас есть доступ к гидрокомпенсаторам, осталось лишь заменить их новыми (также следует поменять сальники на распределительных валах и герметик на клапанной крышке).

После снятия крышки снимаются распределительные валы

Изношенные гидрокомпенсаторы извлекаются из гнёзд

После этого производится обратная сборка перечисленных выше узлов. Нижеизложенная инструкция подходит для авто с 16 клапанами.

После замены прокладки гбц застучали гидрокомпенсаторы ваз 2112 16 клапанов

  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Приветствую всех! Возникла проблема, застучали гидрокомпенсаторы. Двигатель сток, 21124 1,6 16 кл. Предыстория:

Периодически цокал 1 гидрик, со временем начал стучать и при 85 градусах. Потом, благодаря лопнувшему металлическому кольцу прокладки ГБЦ, 1-й цилиндр искупался в тосоле. Заменил прокладку, собрал на серый герметик ABRO 999, каналы постели аккуратно промазал слоем толщиной с лист бумаги. Прокладка ГБЦ, такая как и была, установлена так же. Собрал — все стало как раньше, стук гидрика остался.

Через неделю стук усилился, стучали уже несколько гидриков, вроде со стороны выпускного вала. При стуке заметно пропадала тяга. Масло и фильтры менял, все 10W-40, Лукойл Люкс, Hessol. При осмотре, маслоприемник оказался не гнутым, девственно чистым, уплотнительное кольцо в норме. Замер давления показал 1,7 при 80 гр., 1,1 при 100 гр. Отсечка при 100 гр. — 3,5. Через 2 дня на ХХ (при t не менее 95 гр) заморгало давление в такт двигателю, при сработке вентилятора при движении моргало и на 2500 об/мин. Заменил датчик, загораться перестало. Датчик рабочий.

Заменил гидрики на INA, 2 из 14 новых были плохо закачаны маслом, зашли в свои места все одинаково. Повторное вскрытие показало, что каналы постели чистые, герметик куда не надо не попал. Постель еле оторвал от ГБЦ. Все 16 каналов гидриков чистые, задиров на шейках и корпусе подшипников нет. Собрал, прогрел, через час нормальной работы застучал гидрик. Так и стучит, иногда на холодную тишина, после 80 начинает стучать. Иногда наоборот. Например, при 4000 об/мин и давлении 3-3,5 стучит. То есть зависимости от температуры, оборотов и режима нет, каждый раз по разному. Иногда не цокает. Единственное, иногда прослеживается, что после перехода с оборотистых режимов на «внатяг» или при сбросе газа стучит громче, и то не всегда так.

Ну и собственно вопрос, куда копать дальше?

Источник

Как они появились?

Гидравлический компенсатор на автомобилях ВАЗ пришел на смену неэффективным механическим регулировкам механизма ГРМ. Часто обычный клапан на классических моторах ВАЗ не оснащен компенсатором. Поэтому водители регулировали зазоры клапанов через каждые 10 тысяч километров пробега. Работу выполнять приходилось вручную. Снималась клапанная крышка, щупом проводились измерения и выставлялся нужный зазор.

Если водитель не регулировал клапана, то работа двигателя сопровождалась сильным шумом, терялась динамика, возрастал расход горючего. Через примерно 50 тысяч километров пробега клапана требовали замены, так как на них был сильный износ. В качестве альтернативы механической регулировке в “АвтоВАЗе” решили предложить более модернизированную конструкцию.

На моторах для переднеприводных авто устанавливались перед клапаном специальные толкатели. На клапан надевалась “шляпка”. Диаметр толкателя достаточно большой, и за счет этого снизился износ. Нужно больше времени, чтобы износился больший диаметр. Да, скорость износа уменьшилась, но необходимость в регулировке клапанов осталась, хоть теперь делать ее приходилось реже.

Обычно настройка заключалась в подкладывании настроечных шайб, которые уменьшали или увеличивали высоту толкателя. Такая регулировка, несмотря на архаичность, достаточно эффективна, и некоторые автопроизводители применяют такой способ по сей день. Настраивать зазоры клапанов в таком механизме нужно один раз в 50 тысяч километров. На некоторых зарубежных авто толкатели способны жить и еще дольше.

Среди плюсов такого решения можно выделить простоту конструкции, отсутствие требований к маслу – подойдет даже минеральное. Кроме того, конструкция получилась очень дешевой. Среди минусов отзывы отмечают, что если шайба сработалась, то работа мотора становится шумной, увеличивается расход топлива, падает динамика. В “АвтоВАЗе” задумались о конструкции, которая бы автоматически регулировала тепловые зазоры в клапанном механизме.

И вот, вместо механических регулировок появились гидрокомпенсаторы ВАЗ-2112. На тот момент это была совершенно новая технология. На самом деле все очень просто – водителю больше нет необходимости в ручной настройке зазоров. Гидрокомпенсаторы сами автоматически выберут нужный параметр для каждого клапана.

Выводы

Причины стука гидрокомпенсаторов довольно просты, а их классификация сразу говорит о причинах возникновения такого эффекта. Основным методом устранения неисправности остается комплексная замена всех изделий.

Помню, пытался поставить гидрокомпенсаторы на «шестерку», чтобы зазоры в клапанах не выставлять. Машина сразу стала тупее. Через год, при очередном ремонте, убрал их. А на «двенадцатой» работают пока хорошо. А чтобы не было пены, нужно заливать качественное масло.

Заметил,что у меня начал постукивать гидрокомпенсатор,полез глянуть. Оказался износ,пришлось менять на новый.

Бывает просто стоит заменить масло в двигателе и стук проходит. Тоесть если вы не вовремя меняете масло (более 10000) из за попадания скажем так грязи они залипают.

На 2110 16 клапанной после прогрева двигателя до 70′ появляется металлический стук,толи цокот,и так постоянно пока двигатель горячий, на холодную работает нормально ,без этого цокот, в чем причина?

да извиняюсь,цокот появляется в раене ГБЦ где распредвалы.

Поменял масло а стук не проходит компенсаторов

Вот и меня зацепила это проблема стук гидриков что на холодной хоть на горячую,масло лукойл армотек 5-40 синтетика проехал три тыс на нём и в одно утро как забрынчали аж страшно стало,до этого постукивали но с прогревом мотора перестовали на этом же масле.Консультировался со знакомыми СТОшниками типа в масло залить 500мл саляры и 3-5 мин на этой смеси дать поработать движку и слить потом залить промывочное масло промыть.Подумав что надо попробовать просто замена масла и фильтра типа залить дешёвое масло прогнать прогреть а потом залить по лучше.Купил гаспром 10-40 и фильтр заменил и опа постукивает вроде тока один гидриу и не громко,дал оборотов 4000 прокачался всё тихо стало,утром на холодную вообще небыло бряка и обороты спакойно стали понежатся.Перед заменой масла пока ездил в могаз крутил движку до 4500 вроде и утихал стук а потом опять появлялся на ХХ .Приехал к гаражу на холостых брякает потом вроде пропадёт и опять бряк.Поменял масло ушло бряканье.Пока покотаюсь на 10-40 гасппом полу синтетика и новый фильтр линукс.Толи масло го…но толи фильтр незнаю.Но в связи с повышением цен из за этого вируса гидрики 5400 стоят.Как то дороговато.Мотор 21124 с пробегом 273000 без капиталки .Масло давление на ХХ 1.5-2.0кг с повышением оборотов растёт.Так что ну его этот двиготель работает и пусть работает.Папробую на новом масле померить давление масла.Если что отпешусь.

Источник

Итоги

Таким образом, на вопрос, ВАЗ 2112 1.5 16v гнет клапана или нет, можно дать довольно однозначный ответ. Если стоит действительно движок 1,5 литра (16-и клапанный), то при внезапном обрыве ремня, клапана точно погнутся. Это произойдет в силу особенностей конструкции мотора, которые впоследствии были учтены разработчиками на аналогичном движке объемом 1,6 литра, также 16-и клапанном. На данном движке клапана уже не гнутся, так как присутствует расточка на поршнях, предотвращающая подобное явление.

Такие двигатели устанавливались, согласно вазовской заводской справке, как на модели ВАЗ 2112, так и на ВАЗ 21124 в разные годы выпусков (после 2004 и до 2009). Так что, надеемся, данная информация вам поможет в предотвращении возможных бед при обрыве ремня ГРМ.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
