Топливная система ваз 21099 карбюратор схема

Снимаем-устанавливаем топливный насос (бензонасос) ВАЗ 2108, 2109, 21099

В системе питания карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 применяется топливный насос (бензонасос) с механическим приводом. Он установлен на корпусе вспомогательных агрегатов двигателя со стороны аккумулятора.

Снимаем бензонасос для его замены, ремонта, регулировки привода. Заменить или прочистить имеющийся в нем сетчатый фильтр или проверить впускной и выпускной клапана можно не снимая бензонасос с двигателя. При снятии бензонасоса нужно знать некоторые особенности выполнения этой работы, которые помогут все проделать быстро и правильно.

Необходимые инструменты и приспособления

— Крестовая отвертка для ослабления крепления хомутов

— Торцевой ключ (головка) на «13» для отворачивания гаек крепления бензонасоса

Перегрев силового агрегата

В дороге случилась беда

Многие владельцы автомобилей ВАЗ «Самара» жалуются на то, что очень сильно греется двигатель. Особенно часто такая ситуация наблюдается в южных регионах нашей страны. Причин этого явления может быть много, и не все они связаны с системой охлаждения.

Рабочая температура двигателя ВАЗ°С. Вентилятор радиатора должен включаться при 101 — 105°С. Греется двигатель в основном по 6 причинам.

  1. Имеются воздушные пробки в системе охлаждения жидкости (ОЖ).
  2. В систему ОЖ залит некачественный антифриз.
  3. Неисправен датчик включения электровентилятора радиатора.
  4. Не работает термостат.
  5. Загрязнена система вентиляции картера.
  6. Сильно изношена шатунно-поршневая группа.

Вне зависимости от выявленной причины неполадок необходимо предпринять следующие меры.

  1. Слить старую охлаждающую жидкость.
  2. Промыть систему ОЖ.
  3. Проверить герметичность системы, в том числе и крышки расширительного бачка.
  4. В случае обнаружения мелких протечек устранить их.
  5. Проверить исправность термостата. Если необходимо, заменить его.
  6. Убедиться в исправности датчика включения вентилятора и датчика температуры охлаждающей жидкости. Заменить их в случае необходимости.
  7. Продуть сжатым воздухом систему вентиляции картера.
  8. Залить новый, качественный антифриз.

Процесс снятия и подключения

Это самый ответственный участок работы, поскольку:

  1. В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;
  2. В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
  3. Между ними стальная панель моторного отсека, сквозь которую проложена проводка.


Фото клеммной колодки под панелью ВАЗ 21099

Переподключение блока предохранителей

Самый правильный и надежный вариант – это положить рядом с блоком предохранителей новый, и использовать его как наглядное пособие. А еще лучше – записать это на видео.

Поэтому:

  1. Вооружаемся блокнотом и ручкой;
  2. Записываем расположение клемм и проводов.


Электрическая схема своими руками убережет от ошибок

Замена проводки

Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:

  1. Из подкапотного пространства вытаскиваем жгут проводки, идущий в салон;
  2. Вместо него продеваем новый комплект;
  3. Отсоединяем клеммы с датчиков и переподключаем с новыми проводами.

Давайте разбираться в схеме электропроводки ВАЗ 21074 инжектор.


Клеммы проводки одинаковы – проблем не будет

Подключение датчиков и панели

Еще один ответственный этап – это подключение датчиков и исполнительных механизмов. К их числу относятся:

  1. Система зажигания (от замка зажигания, который мы демонтировали – пусковое реле)
  2. Звуковой сигнал;
  3. Электронный тахометр;
  4. Датчик тормозной жидкости;
  5. Датчик температуры;
  6. Датчик уровня топлива.


Дополнительная изоляция соединений

Внутри салона все провода объединены в клеммные колодки, которыми проводка и подключается к панели приборов. Все предельно просто и не вызовет проблем.

А дальше вам предстоит:

  1. Собрать пластиковые детали панели в единое целое;
  2. Установить новый замок зажигания;
  3. Установить кожух на рулевую колонку;
  4. Проверить работоспособность новой панели.

Замена масла

Ремонт двигателя 21099 начинается с операции обслуживания, а именно — замены масла и масляного фильтра. Это, наверное, самая несложная операция, которая под силу даже начинающим автомобилистам. Рассмотрим последовательность действий направленных на смену смазочной жидкости в силовом агрегате:

  • Начинается замена масла с того, что необходимо снять клемму «минус» с АКБ.
  • Поскольку двигатель расположен поперечно, то необходимо найти сливную пробку на картере.
  • Откручиваем сливную пробку и, подставив тару, сливаем смазочную жидкость.
  • Когда масло слито, закручиваем сливную пробку, при этом, не забыв заменить уплотнительную прокладку.
  • Откручиваем масляный фильтр при помощи специального съемника. Устанавливаем новый фильтрующий элемент.
  • Заливаем новое масло. Даем силовому агрегату немного поработать. Меряем по помощи щупа уровень смазочной жидкости. При необходимости доливаем до уровня.

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

  1. ДПДЗ (датчик положения дроссельной заслонки);
  2. ДПКВ (датчик положения коленчатого вала);
  3. ДТ (датчик температуры);
  4. ДСА (датчик скорости автомобиля);
  5. Клапан продувки адсорбера;
  6. ДМРВ (датчик массового расхода воздуха);
  7. ДД (датчик детонации) и другие.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

1 — система форсунок;
2 — свечи;
3 — управляющий модуль зажигания;
4 — диагностический разъем;
5 — контроллер Дженерал Моторс или Январь;
6 — разъем для подключения комбинации приборов;
7 — главное реле системы;
8 — предохранитель проводки питания контроллера и модуля системы зажигания;
9 — защита цепей датчиков замера скорости и расходомера воздуха;
10 — защита питания насоса подачи топлива;
11 — контроллер бензонасоса;
12 — измеритель температуры двигателя;
13 — система холостого хода;
14 — измеритель детонации;
15 — система продувки емкости для улавливания паров топлива;
16 — измеритель положения коленчатого вала;
17 — измеритель скорости;
18 — измеритель расхода воздуха;
19 — лямбда-зонд;
20 — измеритель угла положения дроссельной заслонки;
21 — электрический насос топлива в комплекте с датчиком уровня топлива;
22 — подключение системы зажигания;
23 — контрольная лампа;
24 — замок зажигания;
25 — коммутационный блок;
26 — вентилятор охлаждения радиатора.

Ваз 21099 с какого года инжектор

Автомобили admin26.02.2020

Был ещё один аспект предыстории десятогоавтомобиля, о котором мало кто знает.

Вспомним, что семейство 2108/09разрабатывалось и ставилось на производство исключительно в двух версиях – трёхвёдерный и пятиведерный хэтчбеки, т.е. двухобъёмники. Ни о каком трёхобъёмнике( седанес ярко выраженным багажным отсеком) поначалу речи не было.

Но когда семейство хэтчбековуже ставилось на производство, стало ясно, что в гамме явно не хватает седана. Россия в этом плане достаточно консервативна. Это позже подтвердилось – как только с конвейера сошли первые восьмёрки, на завод от потребителей обрушилась целая лавина писем и звонков: «Дайте нам багажник!».

Объясняется всё просто. Если взять Европу, то там хэтчбек, особенно в двухдверном варианте (дверь задка мы тут в расчёт не берём) – это, как правило, второйили третийавтомобиль в семье, для молодёжи.

У нас же в подавляющем большинстве случаев автомобиль как таковой является в семье единственным.

То есть, речь идёт об истинно семейномавто, пригодном на все случаи жизни. И для этих целей лучше всего подходит именно четырёхдверный седанс багажником.

Поэтому и возникла идея: в рамках семейства(!) разработать и поставить на производство седан2110. Да-да, именно такой индекс он носил вначале (в этом был свой резон: 2108– 2109– 2110).

Работа над экстерьером новой машины была поручена опытному дизайнеру В. Пашко. Кому же, как не ему, автору (совместно с В. Кряжевым) внешних форм 2108/ 09, довести дело до логического конца?

Правда, Кряжев к тому времени перебрался в Запорожье, и над новым седаномПашко работал уже один.

Высокой мысли пламень (Часть третья) — i_096.jpg В. Пашко, дизайнер.

Когда стало ясно, что в гамме семейства явно не хватает классического четырёхдверного седанас отдельным багажником, то, естественно, появилось и задание на его разработку.

Первоначально автомобиль именовался 2110(продолжение линейки 2108– 2109). Работа над ним шла с 1980 года. Сначала вёлся эскизный поиск, а в 1981 году был закончен полномасштабный макет, который и был позднее в доработанном виде представлен на министерский худсовет.

На первых вариантах макета 2110(будущего 21099) передок ещё был отрезной, с пластиковой маской. Но затем появились удлинённые капот и крыло.

Первоначально мы рассматривали четырёхфарную систему.

Передок-то использовался восьмой, но была идея несколько поднять престижность, перейдя на 4 фары (как 2103относительно 2101). Но этот вариант не пошёл, поскольку по качеству света заметно уступал новой фаре, разработанной для восьмогосемейства.

Облицовка передка замысливалась нами всё же другой, чем пошла потом с конвейера. Это было связано с тем, что мы тогда разрабатывали цельныйэлемент передка, т.е. решётку, объединённую с бампером.

В этот элемент должны были вставляться фары, звуковой сигнал, элементы энергопоглощения удара и прочее. И в собранном состоянии всё это должно было устанавливаться на автомобиль.

Таким образом, мы предлагали преимущество – отдельную подсборку, т.е. экономию по сборочным единицам.

Но от этого варианта решётки пришлось-таки уйти – негде было разместить моторедуктор фароочистителя. Мы, правда, до сих пор не выпускаем автомобили с фароочисткой, но тогда она была предусмотрена.

На 21099были максимально использованы кузовные детали автомобиля 2109. Появилась новая задняя боковина, удлинился пол, что дало возможность удлинить автомобиль в целом на 200 мм. И вся дальнейшая разработка шла на этой базе.

Когда требуется замена деталей

Когда же требуется замена охлаждающей жидкости ВАЗ 2109 и элементов системы охлаждения? Менять жидкость требуется регулярно после определенного периода ее использования. Детали меняются не периодично, а только после поломки. Одной из причин поломок является перегрев из-за неисправности какого-то элемента в системе охлаждения. Можно наблюдать следующие признаки перегрева двигателя:

  • температура ОЖ выше нормы и может превышать 120ºС, об этом свидетельствует специальный датчик;
  • наблюдается резкое падение мощности движка;
  • изменяется звук работы мотора, появляется звонкий металлический стук;
  • увеличивается потребление масла;
  • значительно увеличивается расход жидкости охлаждения.

Секрет 99-тки – чем оправдана народная любовь?

Автомобиль, история которого насчитывает уже почти четыре десятка лет, и по сей день считается одной из самых успешных сборок ВАЗ. До 2004 года все модели ВАЗ 21099 имели карбюраторный тип двигателя, и только после 2004 производители заменили это устройство инжектором. Так что карбюраторная 99-тка, символ лихих 90-х, сегодня встречается на дорогах стран постсоветского пространства не реже современных автомобилей.

Автомобиль имеет передний привод, двигатель 4-х цилиндровый на 1.5 л. Автомобиль ВАЗ способен разгоняться до 160 км/час, при своих 70 л.с. Некоторые модели обладают двигателем 1.5i, с количеством 76 л.с., хотя таких автомобилей было выпущено не так уж много. Карбюратор модели 21099 очень экономичный, средний расход ВАЗ 21099 достигает 7–7.5 л/100 км. Расход топлива на шоссе при качественном топливе и средних оборотах – 5.5 л.

Общие сведения о системе зажигания «Девятки»

Система зажигания в 21099 инжектор или карбюратор являет собой совокупность множества компонентов и механизмов, взаимосвязанных друг с другом. Основное назначение СЗ заключается в производстве электрического разряда, который впоследствии используется для возгорания топливо-воздушной смеси в цилиндрах мотора. Одним из основных параметров СЗ считается момент появления этого разряда, то есть искры, поскольку именно этот параметр определяет правильность работы силового агрегата.

Какие элементы включает в себя электросхема СЗ:

  1. Катушка или модуль. Это устройство обрадует высоковольтных разряда и осуществляет его передачу на свечи по высоковольтным кабелям.
  2. Свечи. Данные устройства используются для передачи высоковольтного импульса в цилиндры силового агрегата, где находится топливо-воздушная смесь. Свечи со временем могут работать некорректно, причиной тому является износ либо образование нагара на электродах. Такие проблемы могут привести к некорректной работе двигателя в целом, а также трудному его запуску в частности.
  3. Высоковольтные провода. Они соединяют распределительный узел со свечами. Работоспособность высоковольтных проводов также важна, поскольку в случае их пробоя водитель также может столкнуться в некорректным функционированием ДВС.
  4. Распределительное устройство. Этот узел распределяет высоковольтный разряд по определенным свечам, поскольку цилиндры должна срабатывать в определенном порядке. Одним из основных компонентов распределителя является вакуумный регулятор.
  5. Коммутатор.
  6. Монтажный блок.
  7. Реле зажигания.
  8. Выключатель, то есть замок. С его помощью водитель дает команду на запуск мотора (автор видео — Наиль Порошин).

Описание конструкции

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03–0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости —лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. На двигателях ВАЗ-2108, -21081, -21083 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева дроссельного узла карбюратора (на двигателях с полуавтоматом пуска — и жидкостную камеру полуавтоматического пускового устройства). На двигателе -2111 жидкость подается к отопителю и блоку подогрева дроссельного узла.

При температуре 87±2 °С клапан термостата начинает перемещаться, открывая основной патрубок, при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102 °С основной клапан полностью открывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Электровентилятор радиатора на двигателях ВАЗ-2108, -21081, -21083 включается датчиком-выключателем, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3 °С, а размыкаются при 94±3 °С. На автомобилях, выпущенных до 1998 г. (со старым блоком предохранителей), устанавливался другой датчик (ТМ-108), управляющий электродвигателем вентилятора через реле 113.3747 в монтажном блоке. На двигателе -2111 вентилятор включается по сигналу электронного блока управления двигателем (через реле).

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке двигателя -2111 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

При перегреве двигателя блок управления включает сигнализатор «Проверьте двигатель» в комбинации приборов (см. Органы управления и приборы).

Система отопления описана в главе Система отопления и вентиляции.

Система охлаждения ВАЗ 2109 имеет простую конструкцию, но требуется знать некоторые ее особенности, прежде чем приступать к ремонту либо замене ее составляющих. Практически любую поломку в девятке можно устранить самостоятельно — детали легко найти как в магазинах, так и на рынке, а специальных инструментов не требуется. Сперва стоит ознакомиться с общей схемой работы системы охлаждения.

Схема проводки ВАЗ-2109 карбюратор

  1. Головная фара.
  2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
  3. Концевой переключатель для питания лампы освещения моторного отсека.
  4. Клаксон.
  5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
  6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
  7. Генератор переменного тока.
  8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
  9. Клапан подачи жидкости на стекло пятой двери.
  10. Клапан подачи жидкости на переднее стекло.
  11. Свечи системы зажигания.
  12. Датчик Холла, служащий для распределения импульсов зажигания.
  13. Катушка.
  14. Концевой выключатель огней включенной передачи заднего хода.
  15. Измеритель температуры жидкости в системе охлаждения.
  16. Стартер.
  17. Аккумуляторная батарея.
  18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
  19. Коммутатор, управляющий системой зажигания.
  20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
  21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
  22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
  23. Блок контактов включения стартера.
  24. Концевой переключатель на карбюраторе.
  25. Клапан экономайзера.
  26. Датчик, сигнализирующий об аварийном снижении давления масла.
  27. Привод насоса омывателя.
  28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
  29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
  30. Переключатель скоростей.
  31. Привод очистителя ветрового стекла.
  32. Прикуриватель.
  33. Система подсветки рычажков регулировки параметров работы отопителя.
  34. Розетка для дополнительного оборудования.
  35. Лампа вспомогательного освещения моторного отсека.
  36. Система подсветки перчаточного ящика на панели приборов.
  37. Монтажный блок реле и плавких вставок.
  38. Переключатель освещения панели приборов.
  39. Концевик лампы стояночного тормоза.
  40. Концевик ламп торможения.
  41. Блок рычагов подрулевого переключателя.
  42. Переключатель ламп наружного света.
  43. Переключатель аварийной сигнализации.
  44. Включение задней противотуманной фары.
  45. Биметаллический предохранитель противотуманной фары.
  46. Переключатель обогрева стекла на пятой двери.
  47. Повторители поворотов на передних крыльях.
  48. Центральный плафон салонной подсветки.
  49. Индивидуальный плафон подсветки.
  50. Переключатели работы подсветки на средних стойках.
  51. Коммутационный блок зажигания.
  52. Замок зажигания.
  53. Комбинация приборов «низкого» типа.
  54. Концевик «подсоса» на карбюраторе.
  55. Задние фонари.
  56. Измеритель уровня топлива в баке.
  57. Обогрев стекла.
  58. Привод заднего дворника.
  59. Два плафона подсветки номера.

Основные причины с двигателями других авто

Далее пройдемся по другим автомобилям, причем указывать будем самые часто возникающие проблемы, которые приводят к падению мощности.

Так, на автомобиле Митсубиси Лансер 9 чаще всего проблема возникает с системой отвода выхлопных газов. На этом авто используется двойной катализатор, который сравнительно быстро забивается нагаром.

Поэтому многие владельцы этого авто при падении мощности рекомендуют в первую очередь обратить внимание именно на эту систему. А вот в двигателях ЗМЗ-406 и 405, которыми комплектуются автомобили «ГАЗель», «Волга», падение мощности зачастую происходит из-за:

А вот в двигателях ЗМЗ-406 и 405, которыми комплектуются автомобили «ГАЗель», «Волга», падение мощности зачастую происходит из-за:

  • Неисправностей катушек зажигания;
  • Потерь в высоковольтных проводах;
  • Неработающих свечей;
  • Поломки датчиков (в первую очередь – ДПКВ).

Но не стоит забывать и о других указанных выше элементах систем питания, зажигания, а также ГРМ и ЦПГ.

У автомобилей Форд Фокус в целом проблемы с потерей тяги возникают из-за неисправностей датчиков, а также элементов системы питания – особенно топливного модуля, который включает в себя и бензонасос, и фильтр, объединенных в единую конструкцию.

Примерно то же касается и такого автомобиля, как Renault Megane. В этой машине падение мощности может произойти из-за:

  • Износа крышки трамблера;
  • Неисправных свечей и проводов высокого напряжения;
  • Слабой пропускной способности выхлопной системы;
  • Изношенного бензонасоса и загрязненных фильтрующих элементов;
  • Поврежденных датчиков инжектора.

В общем, в первую очередь следует искать причину в системах питания и зажигания, а уже потом переходить к ГРМ и ЦПГ.

Блок цилиндров

Все цилиндры двигателя объединены вместе с верхней частью картера в один общий узел — блок цилиндров, отлитый из специального высокопрочного чугуна. При такой компоновке обеспечивается прочность конструкции, жесткость, компактность и уменьшается масса двигателя. Протоки для охлаждающей жидкости сделаны по всей высоте блока цилиндров, что улучшает охлаждение поршней и поршневых колец и уменьшает деформации блока цилиндров от неравномерного нагрева.

Цилиндры блока по диаметру подразделяются на пять классов через 0,01 мм. обозначаемых буквами А, В, С, D, Е :

— 25° С — +25ºС 10W30
Применяемые масляные фильтра 2105-1012005, 2108-1012005, 2108-1012005-07 2105-1012005, 2108-1012005, 2108-1012005-07
Система зажигания Бесконтактная (сэлектронным коммутатором) или микропроцессорная Объединена с системой впрыска
Угол опережения зажигания 3 — 5 град. от ВМТ Устанавливается блоком управления ЭСУД
Свечи зажигания А17ДВ-10, А17ДВР А17ДВРМ
Зазор между электродами свечей зажигания 0.7 — 0,8 мм 1,0 — 1,13 мм
Температура охлаждающей жидкости 95ºС — прогретый двигатель, но не более 102ºС 95ºС — прогретый двигатель, но не более 102ºС
Класс Диаметр цилиндра двигателей 21081, 2108, мм Диаметр цилиндра двигателя 21083, мм
А 76,000-76,010 82,000-82,010
В 76,010-76,020 82,010-82,020
С 76,020-76.030 82,020-82,030
D 76,030-76,040 82,030-82,040
Е 76,040-76,050 82,040-82,050

Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиндр и сопрягающийся с ним поршень должны быть одного класса. При ремонте цилиндры могут быть расточены и отхонингованы под увеличенный диаметр поршней на 0,4 и 0,8 мм.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала с тонкостенными сталеалюминиевыми вкладышами Верхние и нижние вкладыши среднего (3-го) коренного подшипника без канавки на внутренней поверхности. У остальных опор верхние вкладыши с канавкой на внутренней поверхности, а нижние — без канавки. До 1988 г. нижние вкладыши этих подшипников тоже были с канавками.

Подшипники имеют съемные крышки 2, которые крепятся к блоку цилиндров самоконтрящимися болтами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками, что обеспечивает высокую точность, правильную геометрическую форму отверстий и их соосность. Поэтому крышки подшипников невзаимозаменяемы и для различия имеют на наружной поверхности риски (см. рис. 6).

В средней опоре имеются гнезда для установки упорных полуколец 12 (см рис. 6). удерживающих коленчатый вал от осевых перемещений. С задней стороны от средней опоры ставится металлокерамическое полукольцо (желтого цвета), а с передней стороны — сталеалюминиевое.

Величина осевого зазора коленчатого вала должна быть 0,06-0,026 мм. Если зазор превышает максимально допустимый (0,35 мм), необходимо заменить полукольца ремонтными, увеличенными на 0,127 мм. Следует иметь в виду, что канавки, находящиеся на одной стороне полуколец, должны быть обращены к упорным поверхностям коленчатого вала.

Снизу блок цилиндров закрывается стальным штампованным картером 37. Картер имеет перегородку для успокоения масла. Между масляными картером и блоком цилиндров установлена прокладка из пробкорезиновой смеси.

К заднему торцу блока цилиндров крепится картер сцепления. Точное расположение картера относительно блока цилиндров и соосность коленчатого вала и первичного вала коробки передач обеспечивается двумя центрирующими втулками, запрессованными в блок цилиндров.

Плюсы и минусы агрегата

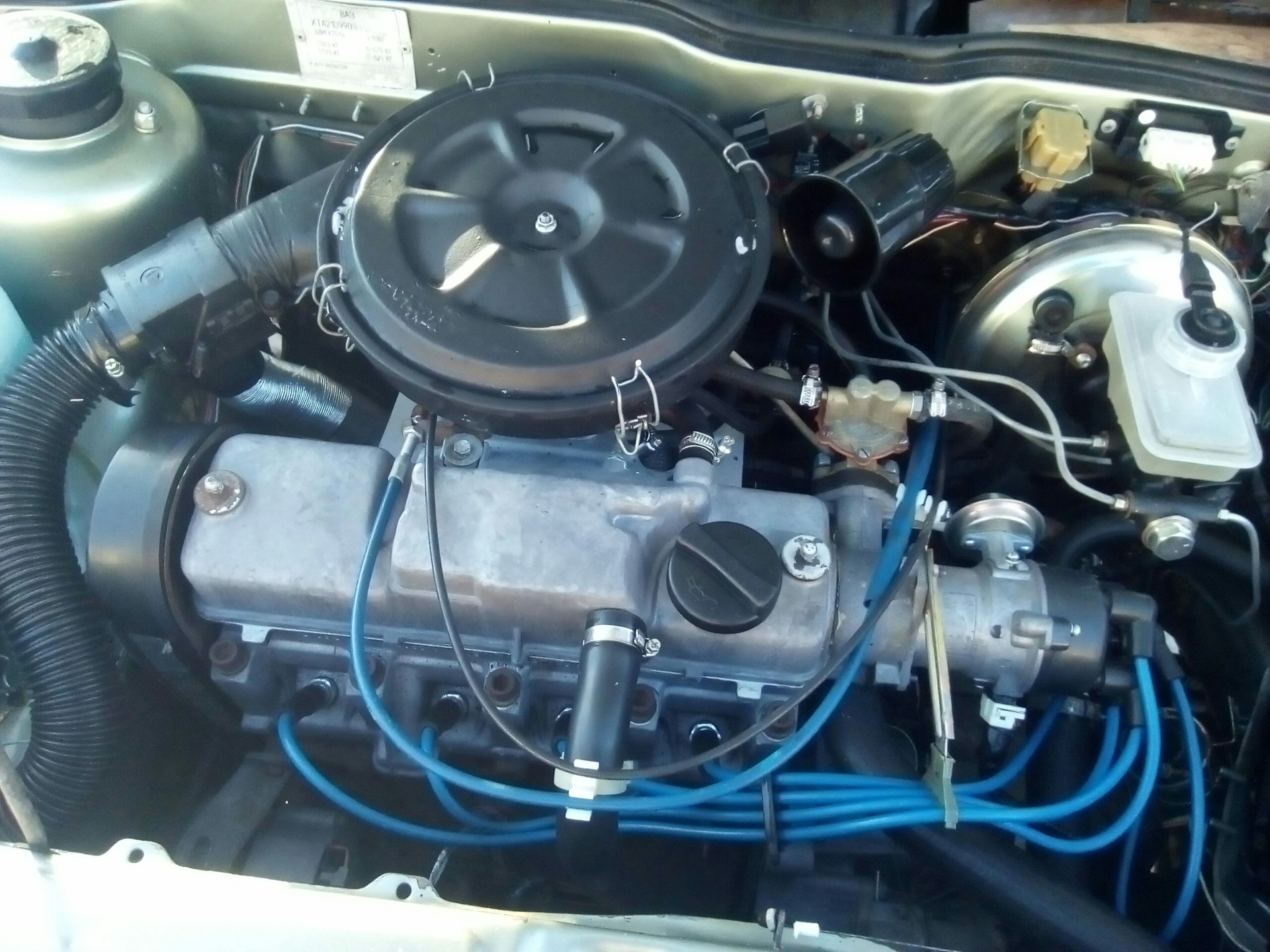

Карбюратор Solex хорош тем, что способен обеспечить двигатель «девятки» необходимым количеством горючего на всех режимах работы, вплоть до самого динамичного. При этом он славится своей экономичностью, реальный расход исправного автомобиля по трассе редко превышает 6 л/100 км, по городу — 7,5-8 л/100 км. Поэтому многие владельцы Москвичей, Волг и старых Жигулей с удовольствием ставили Solex на свои машины. Произведя небольшой тюнинг карбюратора ВАЗ 099, его можно поставить на Газель или УАЗ с объемом двигателя 2,4 и 3 л.

Немного о недостатках:

  • устройство агрегата достаточно сложное, отремонтировать и отрегулировать его своими руками не каждому под силу;
  • со временем тонкая «подошва» карбюратора сильно изгибается под воздействием температуры коллектора;
  • электронная часть системы ЭПХХ довольно ненадежна и часто выходит из строя, отчего пропадает холостой ход;
  • винт регулировки смеси, утопленный в колодце и снабженный резинкой, очень трудно извлечь для продувки канала холостого хода.
