Принцип работы

Реле предназначено для включения и отключения задних противотуманных фонарей автомобиля в соответствии с алгоритмом по правилу 048 ЕЭК ООН:

Включение задних противотуманных фонарей осуществляется однократным нажатием на замыкающую кнопку без фиксации, подключенную между контактами 3 («Общий») и 5 («Вкл/откл») при наличии напряжения питания на контактах 2 («Противотуманные фары») и/или 6 («Ближний свет/дальний свет») разъема Х1 (т.е. если включены фары ближнего или дальнего света и/или противотуманные).
Выключение задних противотуманных фонарей осуществляется однократным нажатием на ту же кнопку или при снятии напряжения питания с контактов 2 и 6, причем в случае повторной подачи напряжения на контакты 2 и/или 6 задние противотуманные фонари не включаются.

Реле можно использовать для реализации «фиксируемых» кнопок с помощью обычных кнопок без фиксации (см. пример).

Комплектация автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Густой туман — одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и ДТП в связи с плохой видимостью трассы. Установка противотуманных фар позволяет путешествовать при любых климатических условиях. Подключить «противотуманки» на ВАЗ можно в автомастерской, но гораздо дешевле поставить их своими руками.

Что нужно знать об устройстве

Чтобы правильно подключить систему или заменить вышедший из строя элемент, нужно знать несколько важных особенностей, которые мы и рассмотрим. Многие автомобилисты обращаются в автомобильные мастерские, в то время как работы можно легко проводить и своими руками, тем более, что цена этого несложного ремонта почему-то высока.

Замена реле

Иногда задние противотуманные фары просто-напросто перестают работать, и если с лампочками и кнопкой все в порядке, то скорее всего причина кроется в выходе из строя реле.

В этом случае последовательность действий следующая:

Если вы решили установить реле в модель, где оно не предусмотрено конструкцией, то вам дополнительно понадобится колодка под шесть контактов

Важно! Не рекомендуется заменять реле на обычные четырехконтактные, так как нужно переделывать всю систему, а это требует определенных знаний и умений. Популярная в наши дни такая услуга, как изготовление наклеек на фары оправдана и на противотуманных элементах, способствуя продлению их жизни

Главное, чтобы она не влияла на яркость света, и не создавала каких-либо помех

Популярная в наши дни такая услуга, как изготовление наклеек на фары оправдана и на противотуманных элементах, способствуя продлению их жизни. Главное, чтобы она не влияла на яркость света, и не создавала каких-либо помех.

Преимущества данной системы

Так чем же отличается работа шестиконтактного узла от обычного и широко распространенного варианта с четырьмя контактами?

Все весьма просто и понятно:

Главное преимущество рассматриваемого варианта — это тот фактор, что при обесточивании системы, выключении зажигания, они отключаются и не включаются при включении зажигания, то есть их нужно опять же включить. Такая система позволяет предохранить аккумуляторную батарею от разрядки в случаях, когда вы забыли выключить противотуманные фары.
Включение и выключение системы осуществляется с кнопки путем однократного нажатия, это также очень удобно. Для того чтобы видеть, что противотуманки работают, на кнопке предусмотрен специальный индикатор, так вы можете, бросив взгляд на консоль, увидеть, что нужно отключить данный вид освещения. Кнопка показана на фото ниже.

Индикатор на кнопке – еще одна полезная мелочь для повышения комфорта

Как самостоятельно изготовить колодку на 6 контактов

Иногда проблема возникает с колодкой – в некоторых регионах ее сложно найти, но можно выйти из положения, в этом вам поможет простая инструкция:

Вначале вам необходимо приобрести ленту контактов «мама».
Далее отрезается два кусочка по три контакта, и накладываются один на другой, получается нужная нам конфигурация. Для начала следует присоединить их в таком положении, чтобы убедиться, что ничего не мешает.
После этого нужно зафиксировать колодку, наилучший вариант – надевание термоусадочной трубки соответствующего размера и последующее нагревание – так мы получаем практически полноценную конструкцию, прочно соединенную в один узел. Более простое решение – простая изолента, но все-таки первый вариант предпочтительнее и выглядит намного лучше.

Реле 23.3777 отвечает за работу задних противотуманных фар

Еще лучше разобраться в некоторых нюансах рассматриваемой темы поможет видео в этой статье. Оно разъяснит некоторые важные моменты еще лучше и позволит выполнить работы на самом высоком уровне.

Инструкция по подключению противотуманок на ВАЗ-2110

Откройте крышку блока предохранителей, выкрутите 1 саморез и раскройте БП.
Найдите 2 провода, длина которых достигает 15 см, разъемы кабеля называют «мамой». Определите, какой провод является постоянным – проверяется контрольной лампой, кабель следует подтянуть к реле на ножку.
Красный провод обозначает плюс от реле

Чтобы провести монтаж быстро и без сложностей, лучше взять разъем со 2-й «мамой» и удлинить их кабелями до 30 см, обозначив разъем «мамы».
Желтый и желто-черный кабели распределите в штекер белого цвета, он приходится на БП.
Разъем со 2-м проводом и разъемом «мама» выведите к БП и подсоедините ко 2-му разъему «папа», он тоже характеризуется 2 проводами желтого и черно-желтого цветов, последний размещен позади кнопки открывания багажника.
Черные провода чаще всего означают минус и подключают к реле к ножке.
Также важно определить провод управления включения и выключения противотуманных фар. Это можно сделать несколькими способами, например, наметить провод, проходящий от габаритов без клавиши включения, таким образом фары будут загораться, как только будут включены габариты

Еще один способ – провести от габаритов через кнопку. Фары могут зависеть и от зажигания, на кнопке включения ПТФ обозначится плюс и только при нажатии клавиши включатся фары. Самый последний вариант считается самым удобным.
Чтобы установить ПТФ, извлеките заглушку и вставьте фары прямо в бампер.
Зафиксируйте облицовочный материал для фар.
Возьмите отвертку крестообразного формата и проверните пару саморезов крепежа облицовки.
Соедините колодку с кабелем. Теперь прибор поключенный.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

мультиметр (мультитестер);
контрольную лампочку;
комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
плоскогубцы;
кусачки;
гаечные ключи 8х10, 12х14;
лёгкий молоток;
изоленту;
упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

ПТФ — 2 шт.;
рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
клавишу с жёлтым индикатором-подсветкой;
реле;
провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
болты М8х45 — 4 шт.;
«барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
Снять плюсовую клемму с аккумулятора.
Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
Открутить отвёрткой саморез и извлечь блок.

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Предохранитель F20 обеспечивает защиту задних ПТФ, которые изначально встроены в задние фонари модельного ряда ВАЗ 2110 в виде ламп габаритных огней с двумя нитями. При неблагоприятных погодных условиях вторая нить включается специальной кнопкой, которая расположена на приборной панели.

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Видео: подключаем противотуманные фары ВАЗ 2110

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Другие производители и типы ламп

Конечно, многие пробуют устанавливать другие типы источников света и другие типы ламп. Все рассмотренные фары выше — с лампой галогенового типа. То есть это фактически та же лампа накаливания, но её нить работает в газовой среде (галогенов брома или йода).

Читать дальше: Замерзла вода в бачке омывателя

Есть и альтернативные противотуманки.

Ксеноновые ПТФ

Штатные ПТФ, переделанные под ксеноновые противотуманки.

Старые ксеноновые ПТФ работали на лампах D1 и D2, новые получили лампы D3 и D4 без применения паров ртути. Теоретически, КПД таких противотуманок и сила света выше, чем у галогенок. Однако не стоит забывать о специфике ПТФ — не вызывать отражения луча от водяной взвеси. А все недорогие ксеноновые фары требуют очень точной настройки светового пучка и не способны дать низкую горизонтальную полосу для борьбы с туманом.

К тому же максимальная цветовая температура для эффективности противотуманок — 3000-4500 К , в противном случае толку от них не будет и слепящий свет для встречных водителей обеспечен. Цены таких противотуманок не ниже 5-7 тысяч ( Hella Micro DE , к примеру). Все, что дешевле, применять бесполезно и даже опасно.

Светодиодные ПТФ

Толковые светодиодные ПТФ стоят очень дорого, а покупать дешевые бессмысленно.

Главный минус эффективных светодиодных противотуманок — огромная цена и невысокая эффективность.

Низкая эффективность объясняется тем, что обычный светодиод выдаёт яркий и приятный для человеческого глаза свет с температурой около 6000 К. Для головной оптики — это неплохо, но никак не для ПТФ. Однако, есть и исключения. К примеру, фары Osram LEDriving FOG 101 . Высокотехнологичный прибор со светодиодами патентованной фирменной разработки с температурой цвета около 3000 К, что как раз подходит для ПТФ.

Признаки неполадок с реле ПТФ

Главной причиной того, почему может потребоваться замена реле противотуманных фар, является неисправность последних. Но не стоит спешить с выводами и торопиться с покупкой нового реле. Само по себе оно представляет довольно надежную конструкцию, а в сочетании с небольшим количеством потребителей и малой силой тока в цепи, выходит из строя это устройство крайне редко.

Поэтому, перед тем, как выполнять замену реле ПТФ, следует проверить и другие элементы в цепи противотуманных фар, а именно:

лампочки;
проводку;
кнопку включения;
предохранители.

Последним следует уделить особое внимание, поскольку за защиту противотуманных фар отвечают целых два предохранителя, обозначаемых в общем блоке как F8 и F9. В некоторых случаях они могут быть исправными, но из-за окисления контактов не будут пропускать электрический ток

В этой ситуации их следует аккуратно извлечь и зачистить их контактные поверхности, а также контактные поверхности гнезд в общем блоке. Очень часто после этой процедуры фары начинают работать.

Если же после проверки все звенья цепи противотуманных фар оказались исправными, а сами фары так и отказываются включаться, следует перейти к проверке и, вероятно, замене их реле.

Готовые комплекты ПТФ

На сегодняшний день в продаже можно встретить 2 вида противотуманок, у которых световое пятно формируется:

За счет рисок на стекле (классическая фара с отражателем);
За счет линзы (т.н. линзованные).

Совет: Изготовление наклеек на фары позволит защитить линзы от повреждений.

Какие из них выбрать – зависит не только от вашего желания, но и от комплектации набора.

В частности, для установки ПТФ потребуется:

Полное соответствие комплекта вашей модели автомобиля (в данном случае ВАЗ 2110);
Система регулировки удобная в обращении (имеется ввиду – без снятия бампера или частичной разборки самой фары);
Наглядная инструкция о том, как подключить противотуманные фары на ВАЗ 2110.

Обратите внимание! Только специально сконструированные для ВАЗ 2110 протовотуманки можно установить на автомобиль без каких-либо кузовных работ. К числу производителей, чьи изделия максимально просты в установке, относятся немецкая Bosch и отечественный «Завод Автосвет», цена изделий которого существенно дешевле

Итак, мы с вами выяснили, что автомобили семейства 2110 могут отличаться способом установки ПТФ из-за технических особенностей панели приборов и переднего бампера.

Все остальное (монтаж фар и их интеграция в электросхему) не создадут проблем, поскольку:

Автопроизводитель максимально подготовил транспортное средство для установки ПТФ;
Самостоятельная работа займет всего 1,5-2 часа чистого времени.

Видео о том, как самостоятельно заменить противотуманки

Решение установить качественные противотуманные фары для вашего ВАЗ 2110 является стратегически важным, поскольку оно дает сразу несколько преимуществ. Во-первых, преображает внешний вид транспортного средства в сторону улучшения. А во-вторых, улучшает видимость, безопасность и дает уверенность при вождении в темное время суток.

Само название фар – «противотуманные» – лаконично раскрывает их истинное предназначение. Их свет способен проникать через густой слой тумана и дождя, что значительно улучшает видимость во время передвижения.

Можно выделить три ключевых особенности, которыми обладают исключительно ПТФ:

Возможность своевременного маневра, которая в обычных условия попросту не представляется выполнимой. Нередко водители, не имеющие ПТФ, оказываются за пределами дорожного полотна. Секрет заключается в ширине светового луча, который открывает полноценный обзор на разметку и обочину.
Увеличенная дальность освещения (и, как следствие, обзора). Такое свойство обеспечивается благодаря более плоскому световому потоку, который в большей мере распространяется в ширину. Учитывая более высокую температуру дорожного покрытия по сравнению с оным показателем у тумана, он не опускается непосредственно на землю. Поэтому обладатели ПТФ имеют видимость, которая в среднем на десять метров дальше по сравнению со стандартной оптикой.
При условии профессиональной настройки, противотуманные фары не слепят проезжающие мимо транспортные средства, позволяя им лучше наблюдать вас. Это в значительной степени повышает безопасность, снижая риск возникновения ДТП.

Самостоятельный монтаж и подключение

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
Снять плюсовую клемму с аккумулятора.
Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

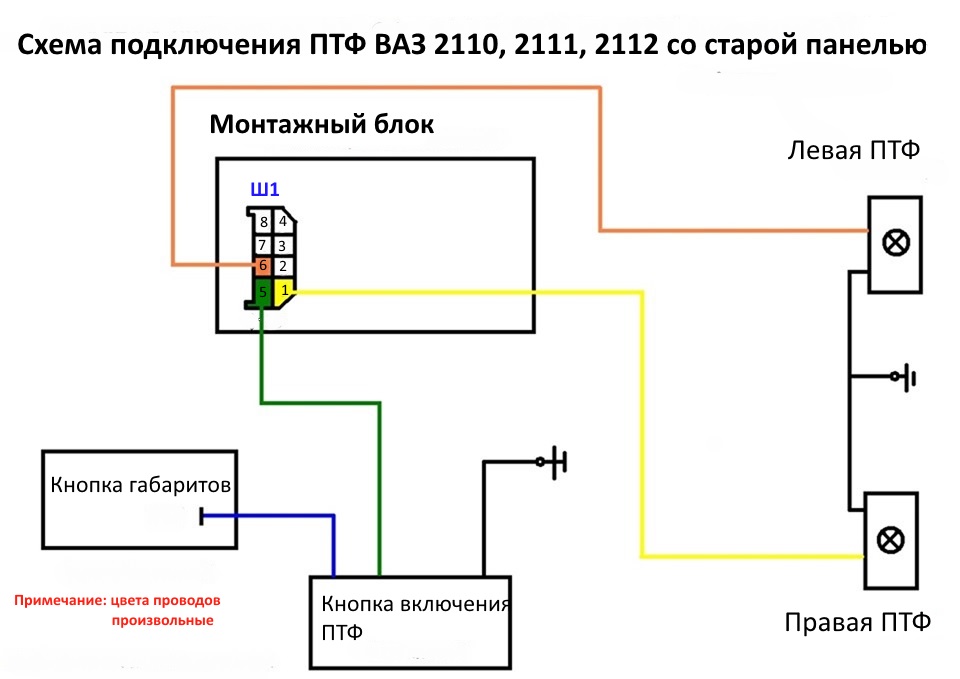

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Где Находится Реле Вентилятора На Ваз 2115

Ваз 2115 реле где есть вентилятор радиатора

Предохранитель для ВАЗ-2115: где он?

Трудно не увидеть, когда в ВАЗе2115 печь не работает, особенно если обогреватель выходит из строя зимой. Какие проблемы можно себе представить, если холодный поток воздуха просачивается внутрь или вообще не получает нагретый воздух?

Существует несколько обстоятельств, при которых есть варианты приостановки работы ВАЗ-2115, в том числе выход из строя предохранителя вентилятора. Чтобы починить предохранитель, нужно точно знать, где он находится. Эта ситуация будет обсуждаться ниже.

Причины неисправности печной вентилятор ВАЗ-2115

Печь ВАЗ-2115 представляет собой сложный механизм, при котором выход из строя хотя бы одной детали может привести к полному отсутствию прогрева салона автомобиля. Чтобы найти правильную работу вентилятора, запустите ВАЗ-2115 и переключите настройку скорости на 3 включительно.

Тщательно изучите возникновение шума. Должен быть шум в правильном функционировании вентилятора. Но если вентилятор не работает со скоростью 1,5, а 3 отключен, то корпус находится в резисторе с помощью другого переключателя, отвечающего за контроль и настройку интенсивности нагревателя.

Требования к установке ПТФ

Насколько самостоятельная установка противотуманных фонарей законна и не вызовет ли проблем при встрече с сотрудниками ГИБДД? Рассмотрим выдержки из стандартов, по которым ПТФ устанавливает производитель (ГОСТ 8769–75 и ГОСТ 41.48–2004):

Количество фонарей – 2 шт.
Установка по высоте – не ниже 25 см от дорожного полотна, но ниже фонарей ближнего света.
Установка по ширине – не дальше 40 см от габаритных огней.
Угол покрытия вертикальный – 5-10 градусов.
Угол освещения дорожного покрытия (горизонтальный) – 45-55 градусов.
Включаются ПТФ только вместе с габаритными огнями.

Виды приборных панелей и расположение кнопки противотуманных фонарей

Как я уже отмечал выше, в зависимости от модификации автомобили ВАЗ 2110 комплектуются двумя типами панелей: так называемой старой и европанелью. Если у тебя установлена европанель, то место для установки кнопки включения противотуманных фонарей расположено слева от руля, причем эта кнопка размещается в непосредственной близости от кнопки включения габаритных огней.

Выбор противотуманных фар на ВАЗ 2110

Ассортимент ПТФ на ВАЗ 2110 сегодня довольно широк: большие и маленькие, круглые и квадратные, желтые и белые. Какие выбрать? Тут все будет зависеть от твоего вкуса и финансовых возможностей, но несколько советов я все же осмелюсь дать.

Желтый свет меньше поглощается водой (а туман и дождь – это вода). Значит, желтые ПТФ будут давать более высокое качество светового пятна, чем белые той же мощности, и при этом они не будут слепить встречных водителей.
Форма фар значения не имеет, главное, они должны как можно лучше подходить к посадочным местам твоего бампера.
Не стоит брать очень дорогие фары именитых брендов. Чаще всего такие компании берут огромные деньги только за то, что они известны (так называемая доплата за бренд).
Перед покупкой возьми фару в руки и внимательно осмотри качество изготовления корпуса и стекол. Даже по весу и внешнему виду ты почувствуешь, стоящая это вещь или барахло, которое развалится после 100 км пробега.

Ниже я приведу некоторые распространенные и доступные модели ПТФ для ВАЗ 2110, которые действительно заслуживают внимания.

PL-519DLВ W ВАЗ
Китай
DLAA
Светодиодные, стекло белое, гладкое
1 200

ПТФ ВАЗ 2110
Италия
Magneti Marelli Automotive Lighting
Накаливания, стекло рифленое белое
930

Bosch ВАЗ
Россия
г. Рязань
Накаливания, стекло рифленое белое
890

Фара противотуманная ВАЗ 2110
Россия
Lada
Накаливания, стекло рифленое желтое
520

Противотуманные фары для а/м ВАЗ 2110-11-12
Россия
Ставр
Светодиодная, стекло белое гладкое, корпус хромированный
800

Фара противотуманная «Освар» для а/м ВАЗ
Россия
Авто Старт
Накаливания, стекло белое, рифленое
850

HY-174-2LED ВАЗ
Россия
Авто Ключ
Светодиодные, стекло белое, линзы
900

Hella FF 75 ВАЗ
Германия
Hella
Накаливания, наружные, стекло белое, гладкое + комплект для монтажа (реле, кнопка и пр.)
5 000

LD-088
Китай
DLAA
Светодиодные, стекло белое, линзы
1 100

Третья схема по подключению фар

Взяв колодку фар, уложите провод розового цвета прямо к черному ящику, где его нужно добавить к колодке реле под номером 85 (смотрите рисунок).
Предусмотрите питание контакта под номером 3 колодки, обозначенной Ш1, из клеммы № 30, размещенной на колодке реле.
Клемма 87 в ходе монтажа осветительных устройств должна быть присоединена к контакту 5 из колодки Ш1.
Вооружившись коннектором, присоедините друг к другу черный кабель, имеющийся на колодке реле № 86 и на контакте № 4, взятом из колодки Ш2.
Проверьте, находится ли в рабочем состоянии подсветка клавиши.
Индикатор включения противотуманок подразумевает точно такую же проверку.

Третья схема по подключению фар

Она состоит из 3-х изображений, где видны особенности соединения противотуманок ВАЗ-2110, колодки реле, разъемов Ш1 и Ш2, из чего состоит ПТФ.

Взяв колодку фар, уложите провод розового цвета прямо к черному ящику, где его нужно добавить к колодке реле под номером 85 (смотрите рисунок).
Предусмотрите питание контакта под номером 3 колодки, обозначенной Ш1, из клеммы № 30, размещенной на колодке реле.
Клемма 87 в ходе монтажа осветительных устройств должна быть присоединена к контакту 5 из колодки Ш1.
Вооружившись коннектором, присоедините друг к другу черный кабель, имеющийся на колодке реле № 86 и на контакте № 4, взятом из колодки Ш2.
Проверьте, находится ли в рабочем состоянии подсветка клавиши.
Индикатор включения противотуманок подразумевает точно такую же проверку.

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Фото – схема Вариант 1

Блок 2110 – 3722010 -01

Схема Вариант 2

Блок 2110 – 3722010

Схема Вариант 3

Блок 2110-3722010-08

Описание предохранителей

F1	5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F2	7,5А Левая фара (ближний свет)
F3	10А Левая фара (дальний свет)
F4	10А Правая противотуманная фара
F5	30А Электродвигатели стекло подъёмников дверей
F6	15А Переносная лампа
F7	20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20А Резервный
F11	5А Лампы габаритного света правого борта
F12	7,5А Правая фара (ближний свет)
F13	10А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14	10А Левая противотуманная фара
F15	20А Электро обогрев сидений. Блокировка замка багажника
F16	10А Реле – прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп – сигнала. Часы (или маршрутный компьютер)
F18	25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5А Лампы задних противотуманных фонарей
