Блок предохранителей автомобиля ВАЗ 2110: ликбез для начинающих

Часто причиной неработающих узлов автомобиля является перегоревшее реле или предохранитель. Для восстановления работоспособности нужно найти блок предохранителей ВАЗ 2110 и выполнить замену сгоревших элементов. Статья предоставляет такую информацию: какие предохранители за что отвечают, их расположение, описание, приводится инструкция по замене.

Основной монтажный БП ВАЗ 2110 инжектор 8 клапанов, как и других ВАЗовских «Десяток», расположен чуть ниже рулевого колеса, слева. В нем находятся основные предохранители и реле. Для удобного доступа предназначена специальная кнопка, находящаяся рядом с регулятором фар. При ее нажатии блок опускается вниз. Два дополнительных БП находятся в центре и справа консоли за доской приборов.

Сверху блока реле комплектацией могут быть предусмотрены предохранители, отвечающие за включение дополнительных устройств и приборов в электросеть.

Каждый элемент блока защищает определенные устройства автомобиля от повреждения по причине нестабильной работы бортовой сети.

Электрическая схема соединений

Цвет и номера штекеров проводов

В основном БП находятся реле, каждое имеет свое назначение:

  • К1 – контролирует исправность лампочек, установленных на авто;
  • К2 – отвечает за работоспособность дворников ветрового стекла;
  • K3 – контролирует работу аварийки и повторителя;
  • К4 и К5 – реле для двигателя с инжектором, отвечающие за включение в передних фарах ближнего и дальнего освещенния;
  • К6 – запасное реле для замены перегоревших;
  • К7 – контролирует обогрев стекла сзади.

Под аббревиатурой F1-F20 в схемах обозначаются предохранители. Они защищают электроцепь транспортного средства. Каждый элемент рассчитан на конкретное значение силы тока. Это нужно учитывать при покупке новых элементов. Вышедший из строя элемент заменяется новым или резервным (автор видео — IZO)))LENTA).

Никогда нельзя устанавливать перемычку вместо плавкого предохранителя, это может негативно сказаться на работе связанного с ним устройства и даже вывести его из рабочего состояния.

В таблице указано назначение плавких элементов:

Предохранитель, обозначение (сила тока, А) Защищаемый участок цепи
F1 (5) Лампы освещения приборной панели, фонаря номера, габаритного огня, багажника
F2 (7,5) Лампа ближнего света в левой передней блок-фаре
F3 (10) Лампа дальнего света в левой передней блок-фаре
F4 (10) Правая противотуманка
F5 (30) Электромоторчики подъемников для стекла
F6 (15) Переносная лампа
F7 (20) Сигналка. Электромотор вентилятора охлаждающей системы.
F8 (20) Обогрев заднего стекла
F9 (20) Стеклоочистители ветрового стекла и омыватели фар. Рециркуляционный клапан.
F10 (20) Резервный элемент
F11(5) Габаритный свет справа
F12 (10) Лампочка ближнего света в фаре с правой стороны
F13 (10) Лампочка дальнего света в фаре с правой стороны, контролька включения лампочки
F14 (10) Левая противотуманка
F15 (20) Блокирование замка багажного отделения, обогрев водительского и пассажирских сидений
F16 (10) Контролирует аварийную сигнализацию и поворотники
F17 (7,5) Лампы подсветки индивидуальной, освещения салона и др. Регулировка маршрутного компьютера, часов
F18 (25) Прикуриватель, подает ток на контроллеры отопительной системы, освещение бардачка
F19 (10) Контроль исправности габаритов, ламп стопов, заднего хода, обмотки катушки возбуждения генератора, блокировки замка дверей, комбинации приборов
F20 (75) Задние противотуманки

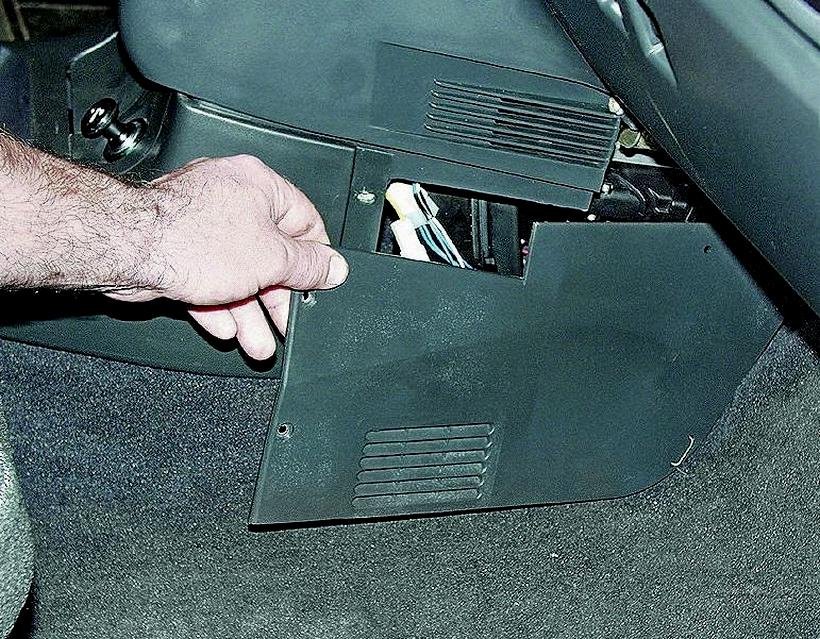

Чтобы добраться до дополнительного блока, расположенного по центру приборной панели, с правой стороны нужно открутить шурупы на панели и демонтировать пластиковую защитную крышку. В нем находится 6 реле-предохранителей с одинаковой силой тока – 15А.

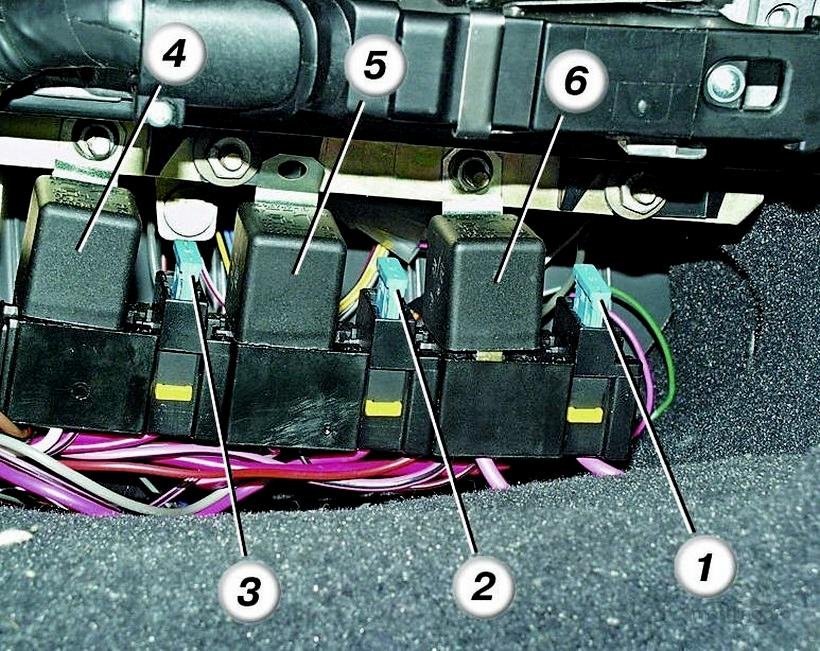

Элементы дополнительного БП отвечают за

  • 1 — контроллер системы зажигания;
  • 2 — ДМРВ, регулятор кислорода, измеритель скорости транспортного средства;
  • 3 — подачу горючего в насос, форсунки;
  • 4 — вентилятор охлаждающий силовой агрегат;
  • 5 — бензонасос;
  • 6 — систему зажигания.

Существует еще третья панель предохранителей на ВАЗ 2110. На ней находится три реле. Одно связано с контролем работы иммобилайзера. Второе служит для обеспечения работоспособности дополнительного освещения, например, в нем может находиться предохранитель противотуманок, если он отсутствует в основном блоке. Третье — реле центрального замка.

Инструменты и материалы

Для проведения операции потребуется набор инструментов, новый БП и знания, где расположен старый. Цена нового блока предохранителей позволяет приобрести БП и установить его самостоятельно.

Какие предохранители собраны в блок

Всего в блоке содержится 20 элементов. Схема по номерам выглядит следующим образом:

  • F1 защищает цепь питания ламп освещения номерного знака, приборов, багажника и габаритов слева, так же контрольной лампочки, указывающей на работу габаритов;
  • F2 отвечает за ближний свет левых фар;
  • F3 – за дальнее освещение фар по левому борту;
  • F4 работает в цепи с правой противотуманной фарой;
  • F5 предохраняет от перегрузок электродвигатели стеклоподъемников;
  • F6 находится в цепи переносной лампы;
  • F7 отвечает за защиту клаксона и вентилятора системы охлаждения силового агрегата;
  • F8 – за контакты реле и элементы системы обогрева заднего стекла;
  • F9 – за обмотку реле включения подогрева заднего стекла, клапан рециркуляции, омыватели лобового стекла и фар, а также за их очистители;
  • F10 находится в резерве;
  • F11 защищает цепь габаритов, расположенных справа;
  • F12 отвечает за работоспособность ближнего света правых фар;
  • F13 – за работоспособность дальнего света фар справа и контрольную лампочку, оповещающую о включении этого типа освещения;
  • F14 находится в цепи с левой противотуманной фарой;
  • F15 защищает блокировку замка багажного отсека и обогрев сидений;
  • F16 работает с лампами аварийной сигнализации и реле-прерывателем поворотных указателей;
  • F17 ответственен за стоп-сигнал и лампы освещения салона, расположенные у часов или экрана бортового компьютера, у выключателя зажигания, в схеме индивидуальной подсветки и на потолке;
  • F18 – за подсветку бардачка, прикуриватель и контроллер отопителя;
  • F19 – за контролирующее реле сигнала «стоп» и габаритных фонарей, блокировку замков, контрольные лампы поворотных указателей, индикацию бортовой контролирующей системы, часы или ЭБУ, обмотку генератора и комбинацию приборов.
  • F20 – за задние противотуманные фары.

Номинальный ток определяется по окраске предохранителя. Как видите, большинство элементов входят в состав цепи нескольких узлов.

Причины преждевременного выхода из строя предохранителей

  • Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
  • Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
  • Механическое повреждение, авария, удар, столкновение;
  • Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
  • Короткое замыкание в цепи электрического питания;
  • Воздействие лучей ультрафиолета.

Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.

В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.

Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.

В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

  • K1-реле включения очистителей фар;
  • K2-реле-прерыватель указателей поворота и аварийной сигнализации;
  • K3-реле стеклоочистителя ветрового окна;
  • K4-реле контроля исправности ламп;
  • K5-реле включения стеклоподъемников;
  • K6 — реле включения звуковых сигналов;
  • K7-реле включения электрообогрева заднего стекла;
  • K8-реле включения дальнего света фар;
  • K9-реле включения ближнего света фар;
  • F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
  • K5 — Реле включения стеклоподъёмников
  • K6 — Реле включения звукового сигнала
  • K7 — Реле включения обогрева заднего стекла
  • K8 — Реле включения дальнего света фар
  • K9 — Реле включения ближнего света фар
  • F1 — F16 — Плавкие предохранители
  • F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

  • 1 — реле включения очистителей фар (K6)
  • 2 — реле времени омывателя заднего стекла (K1)
  • 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
  • 4 — реле стеклоочистителя (KЗ)
  • 5 — контактные перемычки на месте реле контроля исправности ламп
  • 6 — реле включения обогрева заднего стекла (K10)
  • 7 — запасной предохранитель
  • 8 — реле включения дальнего света фар (K5)
  • 9 — реле включения ближнего света фар (K11)
  • 10 — предохранитель
  • 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
  • 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя Расшифровка
1 (8 A)

F9 (7,5 A)

Правая противотуманная фара
2 (8 A)

F8 (7,5 A)

Левая противотуманная фара
3 (8 A)

F1 (10 A)

Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A)

F7 (30 A)

Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A)

F16 (15 A)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A)

F3 (10 A)

Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A)

F6 (30 A)

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

7 (8 A)

F10 (7,5 A)

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A)

F5 (20 A)

Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A)

F10 (7,5 A)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A)

F11 (7.5 A)

Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A)

F2 (10 A)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A)

F4 (20 A)

Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A)

F15 (7,5 A)

Правая фара (дальний свет)
14 (8 A)

F14 (7.5)

Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A)

F13 (7,5 A)

Левая фара (ближний свет)
16 (8 A)

F12 (7,5 A)

Правая фара (ближний свет)

О предохранителях и реле

Машина оснащается блоком предохранителей, в котором они установлены в большом количестве. Каждый из них отвечает за тут или иную функцию. Если перегорает плавкий предохранитель, то поворотник или свет может не работать. Это, конечно, касается абсолютно всех электронных систем, но нас интересуют именно эти.

Плавкий предохранитель используется для защиты от перегрузок. Если в цепи возникают проблемы, скажем слишком высокое напряжение, то перегорает предохранитель. Следовательно, на нем цепь замывается, а напряжение не поступает дальше. Получается, тот же поворотник не будет функционировать без предохранителя, что вполне логично.

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата.  Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

Замена устройств

Расположение всех защитных элементов уже известно, так что остается лишь найти причину поломки.

  1. Чаще всего дополнительная электроника, такая как магнитолы, компьютеры и другие гаджеты, сильно нагружает систему. Ее извлечение снимает основную нагрузку.
  2. Установка новых деталей, неподходящих по мощности к основной комплектации, также может сказаться на работе других устройств.
  3. Самой банальной причиной можно считать простой износ электроники. Понадобится заменить основное электронное устройство или часть защитного узла.

В моделях 2112, 2110 электрические схемы соединения похожи, поэтому их можно использовать как аналог при монтаже и демонтаже элементов конструкции.

За что отвечают реле блока предохранителей ВАЗ 2110

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

Как проверить исправность реле печки ВАЗ-2114

Чтобы понять, в каком состоянии находится реле печки, необходимо своими руками произвести диагностику. Если интересует реле печки ВАЗ-2114, а именно где оно располагается, специалисты отвечают – на центральной консоли под панелью с приборами.

Для проверки приспособления произведите следующие действия:

Возьмите омметр или мультиметр, который подходит для ВАЗ-2114.
Измерьте оборудованием значения сопротивления.
Проверьте функции удерживающей катушки, подключив один конец тестера к выводу подключения приспособления, а другой – к корпусу.
Акцентируйте внимание на втягивающей обмотке. Клеммы, расположенные здесь, проходят прямо к болту подключения обмотки возбуждения импульса в электромоторе стартера и болту провода, отвечающего за управление механизмом обогрева ВАЗ-2114.

Модернизация печной заслонки ВАЗ

Проблема, связанная с печной заслонкой, заключается в недостаточном уплотнении щелей в корпусе. В результате, не зависимо от положения заслонки, поток теплого воздуха существенно теряется, проходя не там, где нам бы этого хотелось.

Модернизация печной заслонки

Бороться с этим можно установкой дополнительного уплотнителя (хорошую службу вам сослужит все тот же моделин и двухсторонний скотч). Сняв заводской уплотнитель, полностью проклейте весь корпус задвижки, ликвидируя щели. Также обклеиваете и саму заслонку. Тем самым вы существенно снизили потери в потоке воздуха, направленного в лицо водителю, в ноги и на лобовое стекло.

А вот, чтобы заделать щель в начале канала для обдувки водительского стекла, обычного уплотнителя будет недостаточно. Рекомендуется воспользоваться монтажной пеной, надежно загерметизировав нежелательные воздушные каналы, тем самым ликвидировав существенные потери.

Расположение реле, резистора и предохранителя печки ВАЗ-2115

Введение

Монтажный блок нового образца ВАЗ-2115

Отопительный агрегат играет огромную роль в любом транспортном средстве, от него зависит не только комфорт передвижения, но и безопасность находящихся в салоне пассажиров и водителя. Исправная печка не только прогревает салон, но и предотвращает образование обледенений на стёклах. Порой из-за совершенно не значительной детальки обогревательное устройство перестаёт функционировать так, как полагается. Чтобы найти истинную причину неисправности, некоторые автомобилисты тратят по несколько часов, проверяя поэтапно все составляющие приспособления. Некоторые элементы системы имеют маленький размер, ввиду чего найти их сразу не получается. Разберёмся с тем, какой предохранитель отвечает за печку ВАЗ-2115 и где он находится. Вместе с тем узнаем о расположении реле и резистора отопителя.

Расположение различных элементов обогревательного приспособления

Реле зажигания

Заинтересоваться тем, где стоит реле печки на ВАЗ-2115, автовладелец может только после того, как штатное отопительное приспособление начнёт глючить. Иными словами, начнут возникать ситуации, когда печка будет включаться исключительно на прогретую. В такой ситуации можно безоговорочно винить реле печки ВАЗ-2115.

На самом деле многие даже опытные автомобилисты недоумевают по поводу того, каким образом этот элемент конструкции может воздействовать на работу отопительного агрегата, однако факт остаётся фактом. Печка не сможет функционировать в полной мере до тех пор, пока эта деталь не будет заменена

Чтобы понять где находится реле печки ВАЗ-2115, необходимо обратить внимание на центральную консоль, расположенную под приборной панелью

Резистор

Дополнительный резистор отвечает за регулировку скоростей обогревательного приспособления. Этот малогабаритный элемент системы оснащён двумя режимами работы. Если автомобилист хочет узнать где стоит резистор печки на ВАЗ-2115, он должен заглянуть в область педали газа, так как искомая деталь находится непосредственно над ней. Для того чтобы произвести замену этого резистора, нет необходимости что-то снимать или откручивать.

Стоит отметить, что подобное приспособление ломается крайне редко, чаще всего неисправность появляется из-за того, что обгорают контакты.

Предохранитель

Практическое большинство всех предохранителей расположено в монтажном блоке моторного отдела

Что касается того, где находится предохранитель печки ВАЗ-2115, то здесь следует обратить внимание на салонный отдел, который расположен с левой стороны под бардачком. Этот комплекс деталей закрыт крышкой, ввиду чего для получения доступа к нему нужно одновременно зажать обе защёлки и потянуть на себя заслонку

Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов.

Заключение

При грамотном подходе любой заинтересованный в собственноручном ремонте отечественного ВАЗ-2115 может разобраться с устройством отопителя, узнать о том, какой элемент или предохранитель отвечает за обогревающий салон прибор. Если автомобилист будет знать местоположение всех важных узлов и компонентов отопительного агрегата, он сможет с точностью и быстротой выявить причину неисправности печки и устранить любую существующую проблему.

remam.ru

Расположение блока предохранителей

F-18 отвечает за работу прикуривателя и лампы подсветки вещевого ящика.

Получите доступ к монтажному блоку ВАЗ-2110. Для этого жмем на кнопку под рукояткой гидрокорректора фар. Внутри открывшейся под рулевой колонкой полости и находится монтажный блок.

В зависимости от модификации в автомобиль ВАЗ-2110 устанавливалось три вида монтажных блоков. Расположение предохранителей на ВАЗ-2110 для карбюратора и инжектора различается.

В зависимости от конструкции монтажного блока, предохранитель вентилятора печки ВАЗ-2110 занимает одну из двух возможных позиций (в верхнем ряду пятый слева или в нижнем ряду третий справа), однако на электрической схеме всегда обозначает как F18.

Предохранитель в 25 Ампер отвечает за работу печки

Смотрим на установленные реле. Если их семь, то предохранитель на печку находится в верхнем ряду пятым слева. Реле отопителя ВАЗ-2110 в этом случае расположено в нижнем ряду: второй слева по счету блок. Обозначается на электрической схеме как К6. Это обозначение, независимо от конструкции монтажного блока, всегда одинаково.

Здесь стоит сделать оговорку, что как такового реле вентилятора отопителя на модели 2110 технически нет. Это по документации «дополнительное реле», которое служит для разгрузки замка зажигания. Пропускать большие токи напрямую через контактную группу нельзя. На это реле, помимо отопителя, завязано еще несколько потребителей электроэнергии, которые включаются после поворота ключа в замке.

На монтажных блоках, у которых предусмотрена установка 8 реле (это блоки предохранителей ВАЗ-2110 для инжекторных моделей, хотя восьмое реле нужно исключительно для работы противотуманных фар) предохранитель отопителя находится в нижнем ряду на третьей справа позиции. Реле печки может быть расположено в нижнем ряду на двух позициях: либо посередине, либо первым справа.

Печка дует только на одной скорости

Без демонтажа можно диагностировать поломку, если вентилятор крутит только на одной скорости или же только в третьем режиме. Причина в резисторе, который установлен в самом контроллере отопителя.

При работе печки только на одной скорости, следует проверить резистор.

Конструктивно переключатель выполнен так, что в первых двух режимах электродвигатель питается низким напряжением через резистор, а в режиме 3 в обход резистора. Проверить это можно с помощью мультиметра в режиме измерения сопротивления.

В зависимости от модели контроллера, он может иметь три или четыре положения регулятора, но принцип работы у них одинаков и разобраться в схеме подключения не так сложно. Какой бы ни стоял переключатель, при неработающих 1 и 2 скоростях нужно проверять сопротивление на ползунке переключателя. Таким образом можно попытаться восстановить систему управления отопителем или заменить её новой в крайнем случае. Удачи всем в поисках и тёплых уютных салонов!

Видео о причинах почему не работает печка ВАЗ-2110

Отопитель в автомобиле ВАЗ-2110 представлен раздельной системой. Первый ее элемент — сам отопитель — блок, отвечающий за подготовку поступаемого воздуха. Это устройство расположено под капотом автомобиля. Оно регулирует скорость подачи воздуха и его температуру. Следующий элемент — распределитель воздуха, воздуховоды которого расположены в салоне авто на приборной панели. Для десятки производится специальный отопитель «2110-01», который отличается присутствием испарителя в климатической установке.

Схема управления отопителем на этой модели ВАЗ показана на фото:

Дополнительный блок

Если возникли проблемы с запуском двигателя,
подачей топлива, управлением ЭБУ, проверяют дополнительный блок, где содержатся
предохранители и реле, отвечающие за эти процессы. В автомобилях ВАЗ 2110-2112
этот модуль расположен в салоне, слева от центральной консоли. Удобнее всего к
нему добраться с переднего пассажирского места. Блок спрятан под пластиковой
крышкой, удерживающейся на трех шурупах. Их выкручивают отверткой. Панель
оттягивается на себя и в сторону.

Расположение дополнительного блока преохранителей
Место расположения дополнительного блока предохранителей и реле

За ней расположено три плавких предохранителя
с равной пропускной силой тока 15 А. Справа налево они отвечают за:

  1. Работу ЭБУ и
    непосредственно модуль зажигания.
  2. Продувание
    адсорбера воздухом через открывающийся клапан, контроллер подогревающего
    кислорода, определитель расхода воздуха, контроллер скорости.
  3. Защиту
    бензонасоса с форсунками от скачков напряжения.

Чтобы не путаться в реле, продолжим общую
нумерацию блока, но перечислим их слева направо:

  1. Реле
    вентилятора системы охлаждения ДВС.
  2. Реле
    топливного насоса, подающего бензин к рампе.
  3. Реле
    зажигания (главное).

Нумерация элементов дополнительного блока предохранителей
Нумерация предохранителей и реле дополнительного блока

Когда автомобиль не заводится, прислушайтесь,
работает ли бензонасос. Его слышно при проворачивании ключа в замке зажигания. Возможно
сгорел плавкий элемент или само реле, отвечающее за питание к топливной помпе.
Если бензонасос гудит, но двигатель не запускается, стоит убедиться в
целостности перемычки первого предохранителя в дополнительном блоке и
связанного с ним 6-го реле.

Ремонт блока предохранителей

После срабатывания защиты внутренняя нить расплавляется и подлежит демонтажу. Замена какого-либо предохранителя не представляет затруднений. Нужно учитывать его номинал. Жизнеспособность каждого защитного элемента легко определяется визуальным осмотром. Дефектные детали имеют подплавленный вид, в них виден внутренний разрыв. Диагностику подозрительных деталей также можно провести» прозвонкой»

В случае замены реле необходимо принимать во внимание электрические параметры

Внезапное перегорание плавкой вставки происходит по причинам:

  • короткое замыкание в электрической проводке,
  • резкий скачок напряжения в сети питания.

Контакты предохранителей глубоко утоплены в монтажной плате. Извлечение их с целью проверки или замены следует вести специальным пинцетом. Разработчики предусмотрели актуальность данного инструмента и ввели его в комплектацию блока. При отсутствии пинцета можно воспользоваться пассатижами.

Если предохранители выходят из строя периодически, это говорит о неправильном подборе номинала либо о проблемах в запитываемом потребителе. Выход находится в проверке состояния исполнительного механизма.

Если замена предохранителей и реле является обыденной процедурой, то ремонт блока производится в исключительных случаях. Обычно это происходит по причине отгорания дорожек. Визуальный осмотр печатной платы электросхемы показывает прогоревшие участки. Ремонт дорожки заключается в зачистке, лужении и нанесении нового слоя.

Разумеется, потребуется наличие расходных материалов (олово, канифоль) и навыки ведения паяльных работ. С целью продления срока службы дорожек и защиты от возможного влияния влаги рекомендуется покрыть лаком дорожки.

Если блок предохранителей не подлежит ремонту, имеется возможность его замены новой комплектацией. Деталь доступна в любом автомагазине автозапчастей. Стоимость составляет около 30 долларов

При покупке следует обратить внимание на производителя, чтобы впопыхах не заполучить товар сомнительного качества. Товар проверенного бренда окупит себя безотказной длительной службой

Разборка блока предохранителей

Последовательность демонтажа блока следующая:

  • откидывается отрицательная клемма аккумулятора с целью безопасного проведения работы,
  • откидывается вниз крышка после нажатия кнопки, находящейся под гидрокорректором фар,
  • освобождается устройство от удерживающей защелки,
  • отключаются все электрические разъемы.

Разборка обычно ведется с целью ревизии печатной платы. Причиной нестабильной работы защитного блока может заключаться в плохо пропаянных контактах. Такой «врождённый» дефект с течением времени порождает перегрев с дальнейшим разрушением проводников.

Плату в местах соединения с основой следует аккуратно отпаять, после чего открывается доступ к наружной стороне. Следует соблюдать осмотрительность, чтобы не нарушить состояние печатной платы, так как пластиковая основа ее довольно хрупкая. На этой поверхности можно припаять перемычки для обхода оборванных цепей.

Отремонтированный блок подлежит установке в обратной последовательности. После проведенных процедур необходима проверка пропускной способности защитного узла. Это производится пробным запуском двигателя.

Основные реле и предохранители

Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

Расположение реле и предохранителей в монтажном блоке

Описание реле:

  • К1 – реле контроля исправности ламп;
  • К2 – реле очистителя ветрового стекла;
  • K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5– реле включения дальнего света фар;
  • К6 – дополнительное реле;
  • К7 – реле включения обогрева заднего стекла;
  • K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя. Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.

В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис. Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
