Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

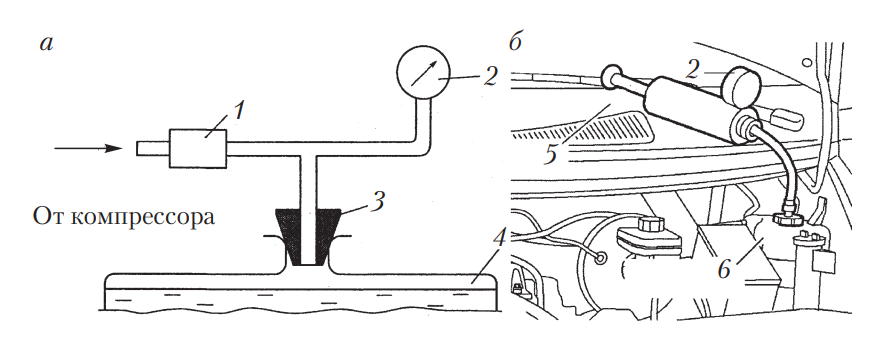

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

Как правильно поменять радиатор печки на автомобиле ГАЗ 3110 Волга

Волга или ГАЗ 3110 заслуженно относится к категории раритетных транспортных средств. Но это совершенно не мешает машине оставаться востребованной и популярной. Подобные авто можно встретить буквально в каждом уголке нашей необъятной страны.

Автомобилисты и специалисты отмечают завидную долговечность двигателей на ГАЗ 3110, которой позавидуют многие современные отечественные и зарубежные транспортные средства. Одной из причин долговечности называют эффективную и качественную работу системы охлаждения, неотъемлемой частью которой выступает отопитель. Или просто печка.

Но даже печка ГАЗ 3110 имеет свой ограниченный ресурс. Во многом долговечность радиатора отопителя зависит от грамотного отношения к узлу, своевременного обслуживания и ухода. Если элемент выходит из строя, ему требуется обязательная замена.

Сообщества › ГАЗ Волга › Блог › Переделка системы охлаждения ЗМЗ-шных двигателей (402, 406, 405 и так далее)

Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)

Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:

Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.

Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.

Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).

При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.

А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя

И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…

первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.

В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения.1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помощью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя

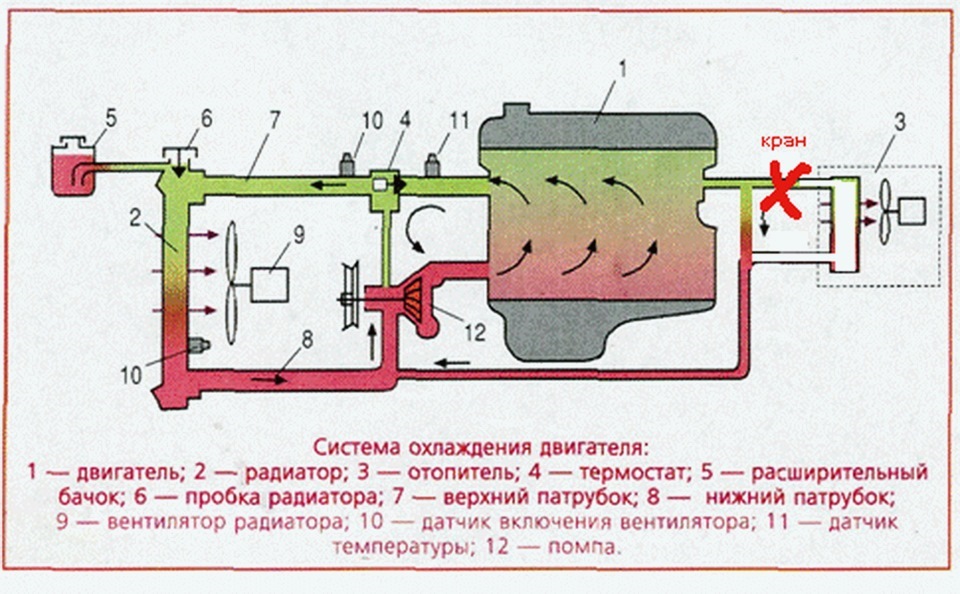

Схематически это выглядит вот так:

Как видно циркуляция жидкости при закрытом кране отопителя даже улучшается (нет сопротивления радиатора отопителя для хода жидкости), а прогрев двигателя до рабочей температуры при схеме будет происходить гораздо быстрее.

Учтите что при открытом отопителе (зимой) ветвь перепуска должна быть закрыта, по избежании уменьшения прохода ОЖ через радиатор отопителя

Небольшой минус — радиатор, вентилятор радиатора и термостат должны работать исправно, причём радиатор и вентилятор — желателен запас по теплоотводу (помпа смешивает охлаждённую ОЖ после радиатора с перегретой идущей от четвёртого цилиндра). поэтому тут нужно или перестраховаться (радиатор должен быть как минимум отмыт, а электровентилятор желательно продублировать), как максимум в ветвь перепуска можно поставить второй небольшой радиатор (это для маньяков)

На Соболе я реализовал вторую схему, организовав ветвь перепуска (в неё же врезал электрообогреватель 220В на зиму). Зимой эта ветвь прогревает двигатель перед запуском, летом — охлаждает

а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от “мозгов” (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.

Про реализацию этой теории на практике. “в железе”, будет в следующем бортовике сами знаете в каком бортжурнале)

Как снять печку ГАЗ 3110

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться. К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Какие инструменты нужны

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя. В частности, понадобятся:

два ключа на «10»;
ключ на «13»;
шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток. Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Как снять печку ГАЗ 3110, не снимая панели

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом. И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора. Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Необходимо открутить гайки крепления к брызговику и снять краник со шпилек

Следующий этап работ производится со стороны салона.

Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Откручиваем верхние и нижние крепления, отсоединяем проводку и вынимаем пепельницу

Снимаем распределитель отопителя ГАЗ 3110

После этих манипуляций вновь нужно переместиться к капоту.

Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику

Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.

Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

Финальный этап работы — снимаем отопитель

Виды и диагностика неисправностей

При эксплуатации автомобиля никто не застрахован от неисправности одной из систем. Может начать протекать кран или многочисленные патрубки, примыкающие к печке, радиатор. В некоторых случаях в результате поломки не требуется срочный ремонт, (например, протечка крана) и можно спокойно доехать до дома и выполнить все работы. Но как быть, если вся система печки не работает? Ниже приведены возможные поломки и меры их устранения.

Электрический двигатель вентилятора неисправен:

В этом случае может быть плохой контакт в соединениях проводов или на разъёмах. Необходимые меры – поджать клеммы, зачистить окись в контактах, заменить некачественный провод.
Стирание или зависание щёток, обрыв в обмотке катушки, окисление – почистить коллекторы или заменить щётки или полностью электрический мотор системы.
Короткое замыкание обмотки. В этом случае перегорает предохранитель, нужно просто снять перегоревший и поставить на его место новый.
Поломка ручки переключателя – поменять переключатель на новый.

Электрический двигатель не работает на малой скорости:

Перегорел резистор, предохранитель – заменить резистор, предохранитель.
Поломка ручки переключателя – поменять переключатель.

Якорь электрического мотора и сам вентилятор вращаются на малых оборотах:

Коллектор забит шлаком, окислился – почистить коллектор, поменять электромотор.
Короткое замыкание обмотки якоря – заменить предохранитель, электродвигатель.
Вал якоря застрял в подшипнике. В результате будет слышен громкий скрип и визг, может перегореть предохранитель. Электрический мотор системы подлежит замене.

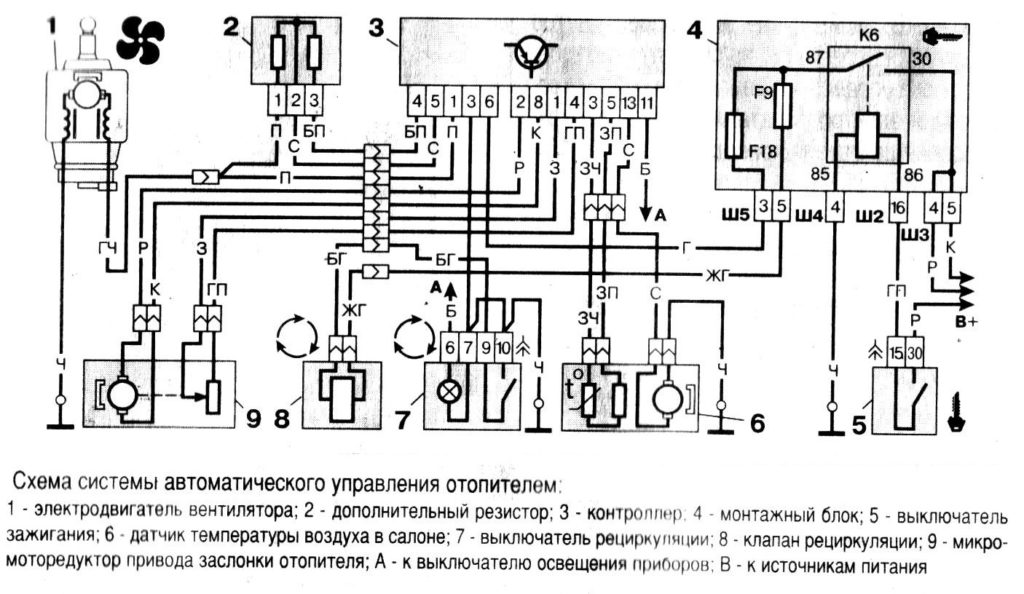

Не получается отрегулировать температуру в салоне ГАЗ-31105:

Поломка регулятора системы управления печкой – заменить регулятор.
Не работает заслонка (заклинило), сломан привод – заменить неисправные детали, проверить работоспособность датчика положения заслонки.
Датчик температуры воздуха салона не работает – поменять его.

Для того чтобы не допустить ремонт системы в дороге, контролируйте уровень охлаждающей жидкости и проверяйте радиатор, мотор и кран на наличие подтёков антифриза. Также под панелью, в ногах может образоваться влажное пятно – это тоже означает, что охлаждающая жидкость где-то подтекает.

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

патрубка подвода охлаждающей жидкости;

патрубка вывода охлаждающей жидкости;

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

Блок управления печкой

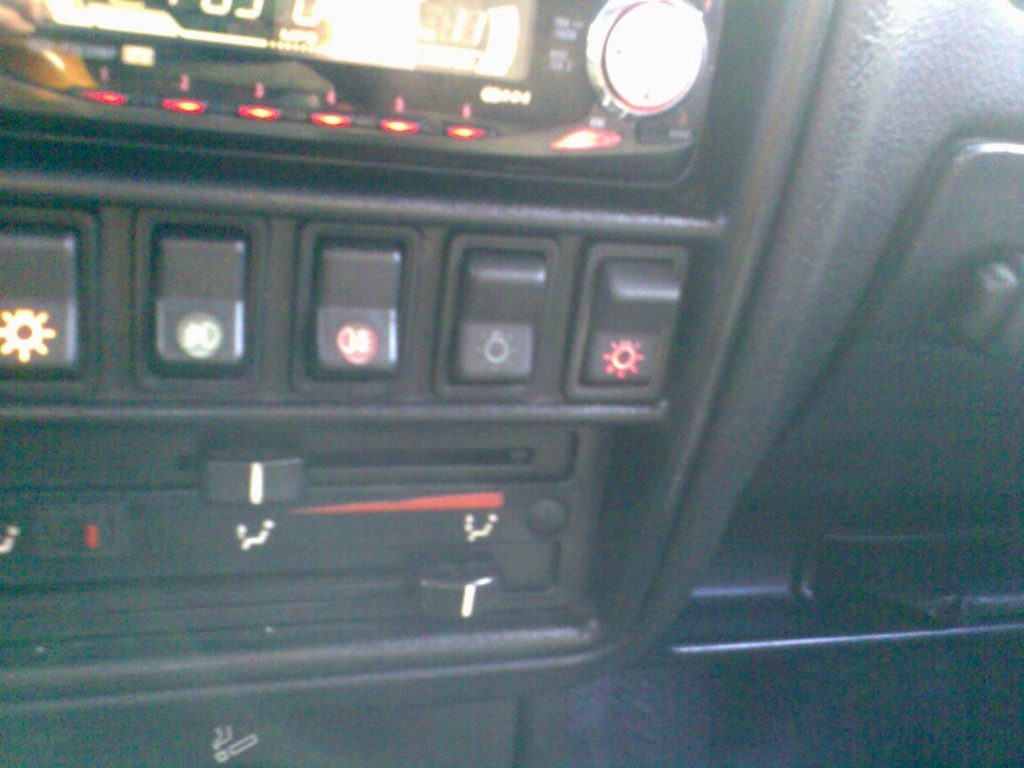

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.

Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;

зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;

вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Резистор располагается прямо под самой панелью печки: это необходимо для полноценной работы при обогреве. Именно это устройство обеспечивает силу подачи воздушного потока и контролирует его температурный режим. Если резистор по каким-либо причинам выходит из строя, то водитель не сможет регулировать работу печки.

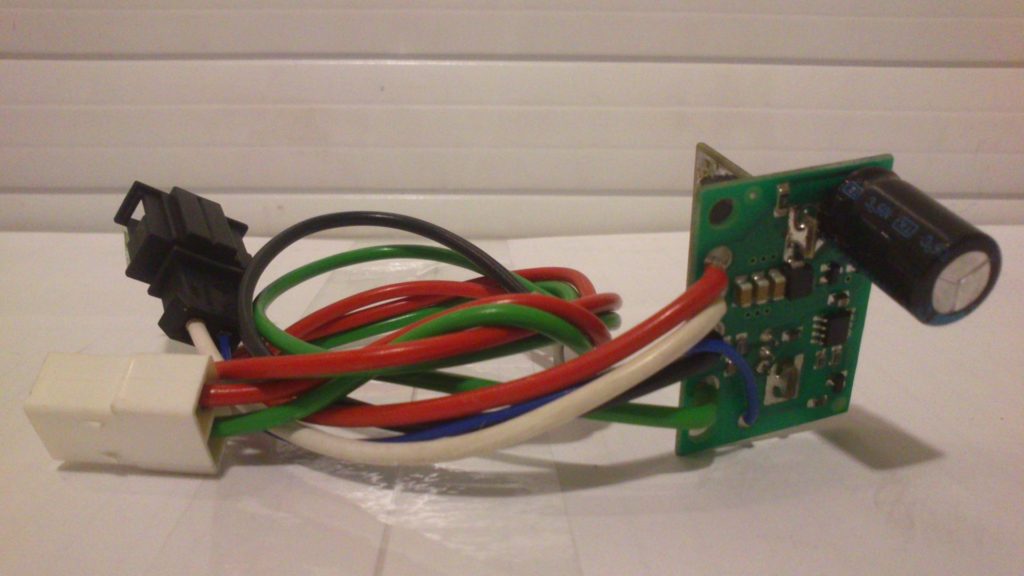

Внешне резистор выглядит как небольшая плата с подключённым шлейфом проводов

Снятие отопителя

Снятие или замена печки «Крайслера» выполняется ключами на 10, 8, 13 и крестовой отвёрткой. Схема действий следующая:

снять аккумуляторную клемму с батареи;
слить антифриз в специальную ёмкость (можно использовать для этого старый таз). Слитая жидкость отстоится за время ремонта Волги 31105, затем её можно будет залить в систему снова, но рекомендуется купить новую жидкость

Важно! Замену охлаждающей жидкости автомобиля следует производить не реже одного раза в два года или каждые 30-40 тысяч пробега.
снять панель приборов. Если не требуется полной разборки, можно просто отодвинуть панель в сторону;
нижнюю планку радиатора отопления снять и отсоединить двигатель отопителя, выдернув штекер;
открутить две гайки и снять корпус распределителя воздуха;
тяга, рычаги и заслонка снимаются с системы

Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

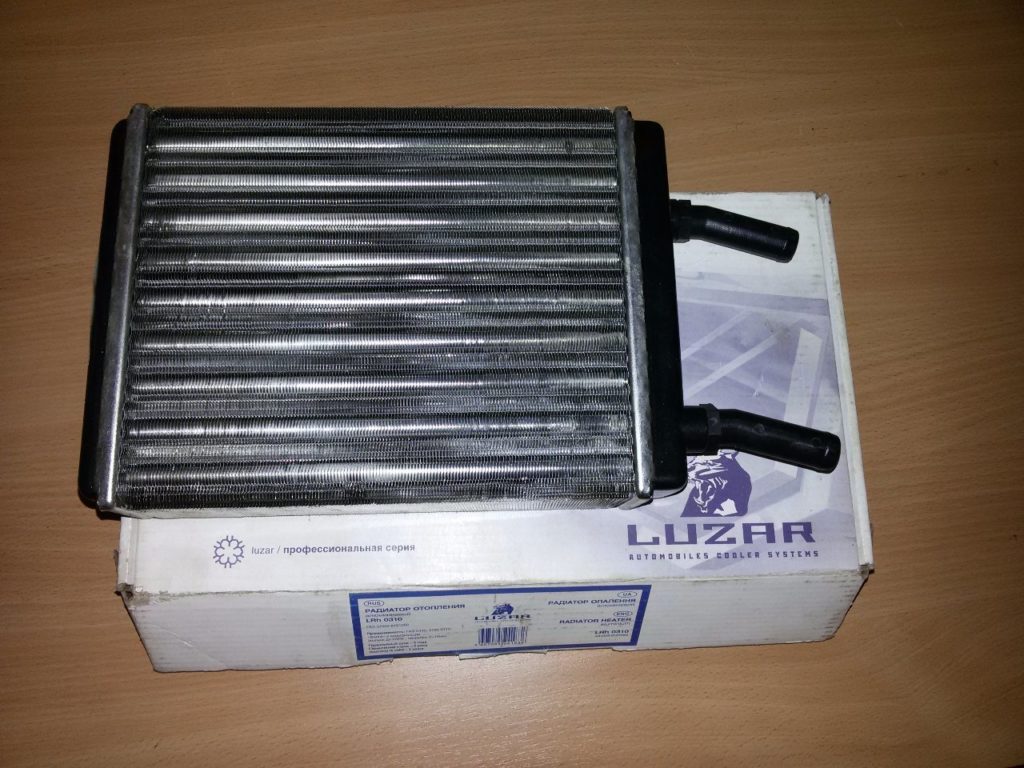

Радиатор отопления ГАЗ 31105

Схема установка печи выполняется в обратном порядке.

Инструменты и материалы

Для замены старого радиатора печки вам потребуется не только новый элемент, но также и определённый набор инструментов и вспомогательных материалов.

Но искать какие-то особые инструменты или профессиональные приспособления не придётся. Подходящий набор состоит из:

набора гаечных ключей различных размеров;
плоскогубцев;
молотка;
кусачек;
плоской отвёртки;
крестовой отвёртки;
ёмкости примерно на 10 литров, но не меньше;
приборов для лучшего освещения;
ветоши и пр.

Всё необходимое с лёгкостью можно найти в гараже любого автолюбителя, который хотя бы периодически выполняет простейшие работы по ремонту и обслуживанию своего автомобиля

И не важно, будет это ГАЗ 3110 или какая-то современная иномарка

Виды и диагностика неисправностей

Электрический двигатель вентилятора неисправен:

В этом случае может быть плохой контакт в соединениях проводов или на разъёмах.
Необходимые меры – поджать клеммы, зачистить окись в контактах, заменить некачественный провод.
Стирание или зависание щёток, обрыв в обмотке катушки, окисление – почистить коллекторы или заменить щётки или полностью электрический мотор системы.
Короткое замыкание обмотки. В этом случае перегорает предохранитель, нужно просто снять перегоревший и поставить на его место новый.
Поломка ручки переключателя – поменять переключатель на новый.

Электрический двигатель не работает на малой скорости:

Перегорел резистор, предохранитель – заменить резистор, предохранитель.
Поломка ручки переключателя – поменять переключатель.

Якорь электрического мотора и сам вентилятор вращаются на малых оборотах:

Коллектор забит шлаком, окислился – почистить коллектор, поменять электромотор.
Короткое замыкание обмотки якоря – заменить предохранитель, электродвигатель.

Разобранный вентилятор отопления Волги 31105

Не получается отрегулировать температуру в салоне ГАЗ-31105:

Поломка регулятора системы управления печкой – заменить регулятор.
Не работает заслонка (заклинило), сломан привод – заменить неисправные детали, проверить работоспособность датчика положения заслонки.
Датчик температуры воздуха салона не работает – поменять его.

Проверка рабочего состояния блока управления и самостоятельный поиск неисправности

Ещё одна проблема, с которой сталкиваются владельцы, – это дуновение горячего воздуха в течение нескольких секунд после включения, а потом происходит смена на холодный поток. Причём, это проявляется постоянно.

На ГАЗ-31105 с двигателем «Крайслер» установлена не обычная печка, а электронная система климат-контроля, т. е. управлением температурным режимом в автомобиле занимается электроника.

Схема регулирования несколько индивидуальна. Для того чтобы сменить режим из холодного на тёплый или наоборот, нужно левый регулятор провернуть до упора, после этого выставить нужный режим. Далее управление климатом внутри автомобиля возьмёт на себя компьютер. Он подаёт сигнал на заслонку и вентилятор, которая пропускает воздух через радиатор, и открывает кран.

Крепление вентилятора вод капотом ГАЗ 31105

Снимаем ручки блока управления и, растянув фиксаторы, вынимаем его. Разбираем его корпус и внимательно осматриваем блок и микросхему. В любом случае датчик будет покрыт толстым слоем пыли и нагара. Эти элементы являются токопроводящими материалами и вполне могут быть одним из клопов, которых мы ищем. Ещё один вариант короткого замыкания – головки винтиков. Они перекрывают токопроводящие дорожки и тем самым замыкают их

Теперь внимание на вентилятор, датчик и патрубки, которые идут на кран, – между ними обнаруживаем зазоры. Каким воздухом обдувается датчик неизвестно, а значит, неизвестно, какую температуру он замеряет.
Схема и датчик промываются спиртом, неизолированные ножки транзисторов и провода можно покрыть обычным лаком (своеобразная изоляция)

Отворачиваем винты и подкладываем под головки бумажные прокладки. На вентилятор, патрубки воздухозаборника и плату клеим прокладки из двухстороннего скотча. Это сделает забор воздуха без посторонних подсосов.

Сборочные детали системы охлаждения двигателя ЗМЗ-406

Система охлаждения ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 18) — жидкостная, закрытая, с принудительной циркуляцией.

Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — сливной краник блока цилиндров; 2 — радиатор отопителя; 3 — краник отопителя; 4 — двигатель; 5 — дроссельный патрубок; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — датчик сигнализатора перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — радиатор, 11 — пробка расширительного бачка; 12 — расширительный бачок; 13 — сливной краник радиатора; 14 — датчик включения электровентилятора; 15 — водяной насос

Система охлаждения состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,

В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.

Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ деталей двигателя и экономичность его работы.

Оптимальная температура охлаждающей жидкости 80-90°С поддерживается при помощи термостата, действующего автоматически, и электровентилятора, включаемого отдатчика через реле управления электровентилятором при достижении температуры охлаждающей жидкости 92°С.

Электровентилятор включен до тех пор, пока температура охлаждающей жидкости не упадет до 87°С. В холодное время года для поддержания оптимальной температуры охлаждающей жидкости используется также чехол, устанавливаемый на облицовку радиатора.

Для контроля температуры охлаждающей жидкости в комбинации приборов ЗМЗ-406 имеется указатель температуры, датчик которого ввернут в корпус термостата.

Кроме того, в комбинации приборов имеется сигнальная лампа, загорающаяся при повышении температуры жидкости до 104-109°С.

Датчик сигнальной лампы также ввернут в корпус термостата. При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.

Термостат ЗМЗ-406

Термостат двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 19) с твердым наполнителем, двухклапанный, типа ТС 107-01 расположен в корпусе, установленном на выходном отверстии головки цилиндров, и соединен шлангами с водяным насосом и радиатором.

Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

A — термостат закрыт; Б — термостат открыт

Основной клапан термостата ЗМЗ-406 начинает открываться при температуре охлаждающей жидкости 78-82°С. При температуре 94°С он полностью открыт.

При закрытом основном клапане жидкость в системе охлаждения двигателя ЗМЗ-406 циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.

При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Отопитель кузова соединен параллельно с радиатором двс ЗМЗ-406, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.

Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.

Водяной насос ЗМЗ-406

Помпа ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 20) центробежного типа. Расположена и закреплена на крышке цепи.

Рис.20. Водяной насос (помпа) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — ступица; 2 — фиксатор; 3 — корпус; 4 — сальник; 5 — крыльчатка; 6- контрольное отверстие для выхода охлаждающей жидкости; 7- валик с подшипником

Подшипник 7 отделен от охлаждающей жидкости самоподтягивающимся сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба.

Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 6, которое периодически надо прочищать.

Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен.

Подшипник заполняется смазкой при сборке, в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 помпы напрессованы на валик подшипника.

Снятие отопителя

Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

Радиатор отопления ГАЗ 31105

Схема установка печи выполняется в обратном порядке.

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

Схема

Назначение

60 А защищает цепь анти блокировочной системы тормозов (АБС);
60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
40 А цепи питания освещения и световой сигнализации автомобиля;
90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

Блок реле

Располагается рядом с блоком предохранителей.

Тут могут находится следующие реле:

реле электро вентилятора радиатора системы охлаждения двигателя,
реле системы впрыска топлива,
реле электро вентилятора кондиционера,

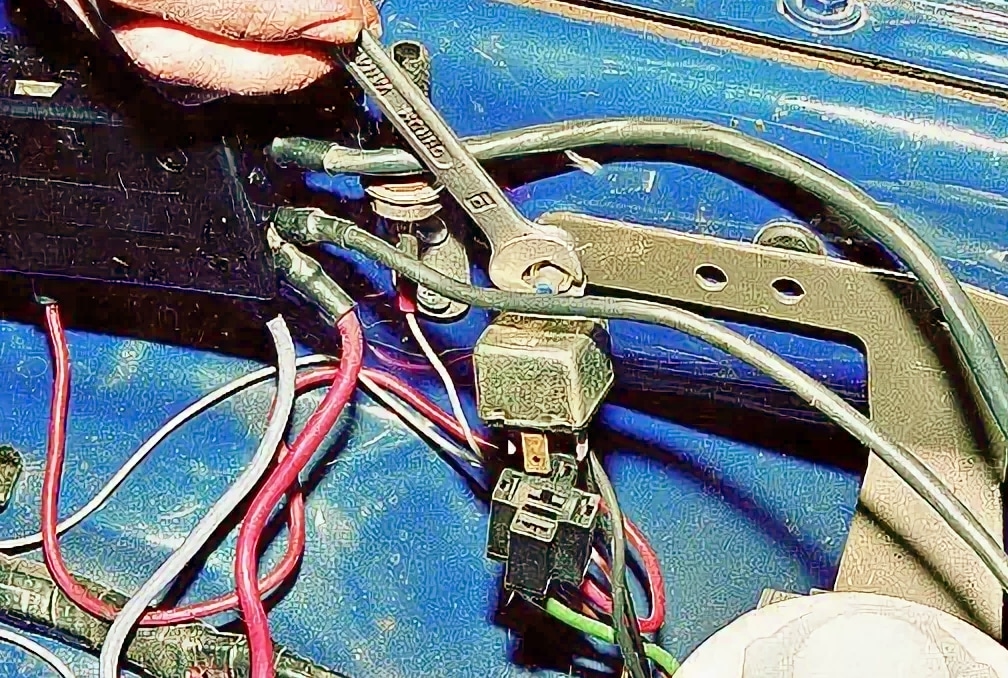

реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.

Хотите помочь дополнить материал? Пишите всё в комментарии.

Важная функция расширительного бачка

Этот элемент представляет собой пластмассовую деталь, которая обычно устанавливается усилителем тормозов. Он соединяется с радиаторными патрубками соответствующими отводками. Здесь же будут специальные метки, которые покажут предельно допустимый максимальный уровень, который должен быть у жидкости для охлаждения.

Система должна быть герметичной. За это отвечают клапаны, расположенные в пробке этого самого бачка. Оба клапана выполняют разные функции. Выпускной следит за избыточным давлением в системе, когда двигатель горячий, а впускной откроется тогда, если есть пониженное давление (обычно это случается, когда двигатель остывает).

Расширительный бачок вмещает обычно около десяти с половиной литров жидкости тосола. Для того чтобы её слить, предусмотрены специальный кран и пробка.
